(完整版)浙江科技学院电路试卷
A
一．填空题 （每空1分，总分20分）
1．一个具有n 个节点、b 条支路的电路，该电路的独立节点数为
（ ），独立回路数为（ ）。
2．在正弦稳态电路中，正弦量的三要素是指（ ）、（ ）、（ ）。
在计算功率时，最常用的是（ ）功率和（ ）功率。
3．有一RLC 串联谐振电路，当R=10Ω ，L=0.1H ，C=10 μF 时，该电路的谐振角频率 0W =（ ），品质因素 Q = （ ），
串联谐振又称之为（ ），如果电路加上U = 100V 的电压，则电感上的电压L
U =（ ），电容上的电压C U =（ ）。
4．有一互感电路，当1L = 3H ，2L = 27H ，M = 5H ，则该电路的耦合系数K=（ ）。
5．在对称三相电路中，若负载电路接法为星形接法，则线电流L I 与相电
流P I 的关系是（ ），线电压L U 与相电压P U 的关系是（ ），中性点N 和N 之间的电压 N N U =（ ），中线电流 N
N I =（ ）。
7．在二端口网络中，二端口网络可按不同的方式联接，最常用的方式有（ ）、（ ）、（ ）。
二．列出附图所示电路的节点电压方程（不必求解）。
（8分）
I
三．电路如图所示，试用戴维南定理求电流i 。
（用别的方法不得
分）（12分）
………………
四．已知 U S =1V ，I S =2A ，u = -1V ；U S =2V ，I S = -1A ，u =5.5V ；
问：当U S = -1V ，I S = -2A ，则 u = ? （10分）
N 0
+_
U S
I S
+
_
u
五．电路如图所示，V 20cos 2100s t u ，计算I 、ab U 、bc U 和cd U 。
（10分）
得分
得分
a b
d
+ -
u i
10Ω
1H · c 0.05F
六．现有40W 的日光灯一个，使用时灯管与镇流器串联接在电压为220V ，频率为50HZ 的交流电源上，灯管视为电阻R ，镇流器视为电感L ，灯管二端电压为110V ，试求： 1．镇流器的电感L 为多大？ 2．此时电路的功率因素是多少？
3．若将功率因素提高到0.8， 则并联的电容应为多大？（12分）
C
七．已知非正弦周期电流电路的电压和电流分别为：
u = 20 + 14.1cos (wt-045) + 8.46 cos ( 2wt ) + 5.64 cos ( 3wt +045) V
i = 1 + 5.64 cos ( wt +045) + 3.05 cos (2wt -060) + 1.06 cos (3wt +045) A 试求： （1）电压、电流的有效值；
（2）电路消耗的有功功率。
（8分）
八．试用一阶电路三要素法求电流L i 和i 。
（10分）
i L
九．试用运算法（拉普拉斯变换）求电路中的 i 。
（10分）
i。
2021年浙江科技学院计算机应用技术专业《计算机组成原理》科目期末试卷A(有答案)
2021年浙江科技学院计算机应用技术专业《计算机组成原理》科目期末试卷A（有答案）一、选择题1、某容量为256MB的存储器由若干4M×8位的DRAM芯片构成，该DRAM芯片的地址引脚和数据引脚总数是（）。
A.19B.22C.30D.362、关于Cache的3种基本映射方式，下面叙述中错误的是（）。
A.Cache的地址映射有全相联、直接和多路组相联3种基本映射方式B.全相联映射方式，即主存单元与Cache单元随意对应，线路过于复杂，成本太高C.多路组相联映射是全相联映射和直接映射的一种折中方案，有利于提高命中率D.直接映射是全相联映射和组相联映射的一种折中方案，有利于提高命中率3、下列关于定点数原码一位乘算法的描述正确的是（）。
I.符号位不参加运算，根据数值位的乘法运算结果确定结果的符号位II.在原码一位乘算法过程中，所有移位均是算术移位操作Ⅲ.假设两个n位数进行原码一位乘，部分积至少需要使用n位奇存器A.II，III C.只有IIIB.只有Ⅲ D.全错4、在浮点机中，（）是隐藏的。
A.阶码B.数符C.尾数D.基数5、某字长为8位的计算机中，已知整型变量x、y的机器数分别为[x]补=11110100，[y] 补=l0110000。
若整型变量z=2x+y/2，则z的机器数为（）。
A.11000000 B.00100100 C.10101010 D.溢出6、总线的半同步通信方式是（）。
A.既不采用时钟信号，也不采用握手信号B.只采用时钟信号，不采用握手信号C.不采用时钟信号，只采用握手信号D.既采用时钟信号，又采用握手信号7、下列关于总线设计的叙述中，错误的是（）。
A.并行总线传输比串行总线传输速度快B.采用信号线复用技术可减少信号线数量C.采用突发传输方式可提高总线数据传输率D.采用分离事务通信方式可提高总线利用率8、指令寄存器的位数取决（）。
A.存储器的容量B.指令字长C.机器字长人D.存储字长9、下列描述中，正确的是（）。
浙江科技学院模拟电子技术试卷
11-12模电A 卷一、填空题。
在题中“ ”处填上答案。
（本题共16空，每空1分，总计16分）1. 本征硅中若掺入3价元素的原子，形成的为______型半导体，多数载流子应是______，掺杂越多，则其数量一定越______，少数载流子是_______。
2．在实际应用的差分放大电路中，为了提高共模抑制比，通常用 代替R e ，这种电路采用 电源供电方式。
3.某放大电路中正常放大的三极管，测得各电极对地电位为：V C = 7V ，V B = 2.5V ，V E = 1.8V 则可判得为 型管。
4.某电压放大电路的波特图如右。
由图可得，中频电压增益│A vm │= 倍，上限截止频率f H = Hz ，下限截止频率f L = Hz 。
5.集成运放有两个输入端，一个叫 端，另一个叫 端。
6.工作于线性区的理想运放，其净输入端有两个特点：即净输入电压V di = 0和净输入电流I di = 0通常称为 和 。
7. 在放大器中，为了稳定输出电流，降低输入电阻，应引入 反馈；为了稳定输出电压，提高输入电阻，应引入 反馈。
二、选择题。
在题后括号内，填上正确答案代号。
（本大题共10小题，每小题2分，共20分） 1、选用差分放大电路的原因是：（ ）A 、克服零漂B 、提高输入电阻C 、稳定放大倍数D 、以上各项都不是2、对于放大电路，所谓闭环是指（ ）A 、考虑信号源内阻B 、存在反馈通路C 、接入电源D 、接入负载3、当信号频率等于放大电路的f H 时，放大倍数的值约下降到中频时的（ ）A 、0.5B 、0.7C 、0.9D 、以上各项都不是4、在一个NPN 管组成的共射放大电路中，当输入电压为正弦波时，输出电压波形出现了正半周削顶，这种失真是（ ）A 、交越失真B 、截止失真C 、饱和失真D 、频率失真5、电路如图所示，晶体管β =50，R b =300k ，R e =3k ，晶体管T 处于（ ）A 、放大状态B 、截止状态C 、饱和状态D 、以上各项都不是6、乙类互补对称功率放大电路存在着（ ）A 、截止失真B 、交越失真C 、饱和失真D 、频率失真7、如图所示电路中二极管的工作情况为（ ）A. D 1、D 2均截止B. D 1、D 2均导通C. D 1截止、D 2导通D. D 1导通、D 2截止8、在差分放大电路中，若工作方式为双端输入、单端输出，则输出电阻和共模抑制比的特点为（ ）A 、R C ；较低B 、RC ；较高 C 、2R C ；较低D 、2R C ；较高9、已知某深度负反馈电路中基本放大器的放大倍数A=10000，反馈网络的反馈系数F=0.01则闭环放大倍数A F 为（ ）A 、10B 、50C 、100D 、100010、稳压管稳压电路如下图所示。
2022年浙江科技学院计算机科学与技术专业《计算机组成原理》科目期末试卷B(有答案)
2022年浙江科技学院计算机科学与技术专业《计算机组成原理》科目期末试卷B（有答案）一、选择题1、若单译码方式的地址输入线为6，则译码输出线有（）根，那么双译码方式有输出线（）根。
A.64，16B.64，32C.32，16D.16，642、在全相联映射、直接映射和组相联映射中，块冲突概率最小的是（）。
A.全相联映射B.直接映射C.组相联映射D.不一定3、一个C语言程序在一台32位机器上运行，程序中定义了3个变量x、y、z，其中x 和z是int型，y为short型。
当x=127，y=-9时，执行赋值语句z=xty后，x、y、z的值分别是（）。
A.x=0000007FH，y=FFF9H，z=00000076HB.x=0000007FH，y=FFF9H，z=FFFFO076HC.X=0000007FH，y-FFF7H，z=FFFF0076HD.X=0000007FH，y=FFF7H，z=00000076H4、假设机器字长为8位（含两位符号位），若机器数DA日为补码，则算术左移一位和算术右移一位分别得（）。
A.B4H EDHB.F4H 6DHC.B5H EDHD.B4H 6DH5、在原码两位乘中，符号位单独处理，参加操作的数是（）。
A.原码B.绝对值的补码C.补码D.绝对值6、为协调计算机系统各部件的工作，需要一种器件来提供统一的时钟标准，这个器件，是（）。
A.总线缓冲器B.总线控制器C.时钟发生器D.以上器件都具备这种功能7、下列关于总线说法中，正确的是（）I.使用总线结构减少了信息传输量II.使用总线的优点是数据信息和地址信息可以同时传送III.使用总结结构可以提高信息的传输速度IV.使用总线结构可以减少信息传输线的条数A.I，II，IIIB.II，III，IVC.III，IVD.只有I8、程序P在机器M上的执行时间是20s，编译优化后，P执行的指令数减少到原来的70%，而CPl增加到原来的1.2倍，则P在M上的执行时间是（）。
浙江科技学院数电试卷
一、填空题（每空1分，共10分）1、通常数字电路可分为两大类： 逻辑电路和 逻辑电路。
2、基本逻辑运算有 、或、非3种。
3、(7.06)10 = ( )8421BCD4、时序逻辑电路一般可分为两大类：米里型时序逻辑电路和 时序逻辑电路。
5、模/数转换器（ADC ）两个最重要的指标是转换精度和 。
6、如果要用D 触发器实现T 触发器功能，则输入端D= 。
7、TTL 与非门多余端的处理方法是： 。
8、某计数器的输出波形如图1所示，该计数器是 进制计数器。
CP0Q 1Q 2Q9、3线-8线译码器74LS138处于译码状态时，当输入A 2A 1A 0=011时，则输出07Y ~Y = 。
二、选择题（每题3分，共21分）（在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
） 1、下列逻辑等式中不成立的有 。
【 】A ．)C A )(B A (BC A ++=+ B ．1=++AB B A C ．1=++B A B A ABD ．BD A ABD A =2、函数D C B A F ++=)(的对偶式F ＇= 。
【 】A ．D CB A + B ．DC B A + C ．D C B A + D ．D C B A + 3、设图1所示电路均为TTL 门电路，实现AB F =功能的电路是 。
【 】ABFA BABFA BFA ．B ．C ．D ． 4、某集成电路芯片，查手册知其最大输出低电平V OL （max ）=0.5V ，最大输入低电平V IL （max ）=0.8V ，最小输出高电平V OH （min ）=2.7V ，最小输入高电平V IH （min ）=2.0V ，则其低电平噪声容限V NL =（ ） 【 】A ．0.3VB ．0.4VC ．0.6VD ．1.2V5、能起定时作用的电路是（ ）。
【 】A ．施密特触发器B ．单稳态触发器C ．多谐振荡器D ．译码器 6、比较两位二进制数A=A 1A 0和B=B 1B 0，当A ＞B 时输出F =1，则F 表达式是 。

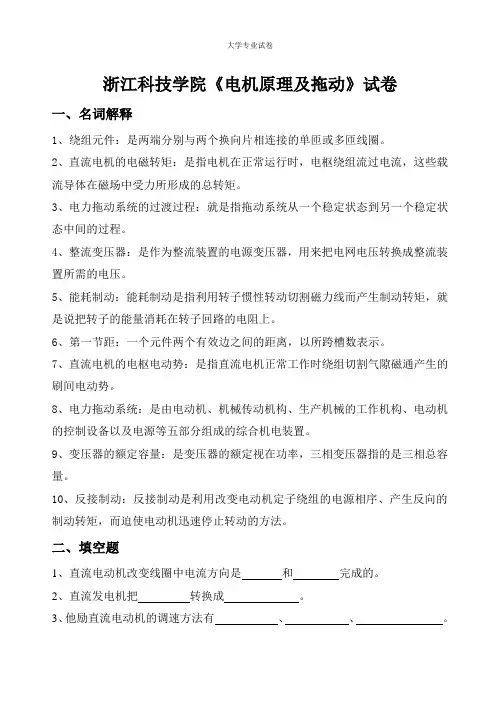

浙江科技学院大三电气自动化专业电机及拖动基础试卷及答案
浙江科技学院《电机原理及拖动》试卷一、名词解释1、绕组元件：是两端分别与两个换向片相连接的单匝或多匝线圈。
2、直流电机的电磁转矩：是指电机在正常运行时，电枢绕组流过电流，这些载流导体在磁场中受力所形成的总转矩。
3、电力拖动系统的过渡过程：就是指拖动系统从一个稳定状态到另一个稳定状态中间的过程。
4、整流变压器：是作为整流装置的电源变压器，用来把电网电压转换成整流装置所需的电压。
5、能耗制动：能耗制动是指利用转子惯性转动切割磁力线而产生制动转矩，就是说把转子的能量消耗在转子回路的电阻上。
6、第一节距：一个元件两个有效边之间的距离，以所跨槽数表示。
7、直流电机的电枢电动势：是指直流电机正常工作时绕组切割气隙磁通产生的刷间电动势。
8、电力拖动系统：是由电动机、机械传动机构、生产机械的工作机构、电动机的控制设备以及电源等五部分组成的综合机电装置。
9、变压器的额定容量：是变压器的额定视在功率，三相变压器指的是三相总容量。
10、反接制动：反接制动是利用改变电动机定子绕组的电源相序、产生反向的制动转矩，而迫使电动机迅速停止转动的方法。
二、填空题1、直流电动机改变线圈中电流方向是和完成的。
2、直流发电机把转换成。
3、他励直流电动机的调速方法有、、。
4、三相变压器的原、副绕组都可以接成。
5、国际上规定标志三相变压器高、低压绕组线电势的相位关系用。
6、交流异步电动机的转子绕组有和两种。
7、定子三相绕组中通过三相对称交流电时在空间会产生。
8、同步电机可分为、和三类。
9、对于同步发电机，按拖动它的原动机来分有和发电机等。
10、通常采用、、和等方法来校验电动机的发热。
11、主磁极的作用是产生。
它由和组成。
12、、和常数是决定机械过渡过程的三要素。
13、三相变压器组是由按一定的方式联接起来组成的。
14、空间电角度是空间几何角度的倍，p是。
15、电压互感器在运行时副绕组绝对不允许。
而电流互感器在运行时副边绝对不允许。
16、定子三相绕组中通过三相对称交流电时在空间会产生。
浙江科技学院考试试卷
3、(本小题 2 分) 设某化合物与水作用时，起始浓度为 1mol·dm－3，1 小时后，其浓度为 0.5mol
·dm－3，2 小时后，浓度为 0.25 mol·dm－3，则此反应的级数为________级。
4、(本小题 2 分) 用导线把原电池的两极连接上，立刻产生电流，电子的流动是从_______极（即
的表面张力，a，b 为常数．
（１）试求 Γ 与ｃ的关系式。
（２）若已知a = 0.0131 N·m-1，b = 19.62 mol ·dm3 ，试计算ｃ＝0.200 mol·dm-3
时的 Γ
七、计算题。 ( 本 大 题 15 分 ) 环氧乙烷的热分解是一级反应，活化能为 218.0 kJ·mol－1，在 378.5℃时的半衰期 为 363 min，试估计在 450℃时分解 75%的环氧乙烷所需的时间。
第5 页 共 5 页
2、若某液体在毛细管内呈凹液面，则该液体在该毛细管中将（ ）。 （1） 沿毛细管上升； （2） 沿毛细管下降；（3）不上升也不下降。
3、在等温等压下影响物质的表面吉布斯函数的因素：（
）
（1）是表面积 A；
（2）是表面张力γ；
（3）是表面积 A 和表面张力γ；
（4）没有确定的函数关系。
4、质量摩尔浓度为b，离子平均活度因子(系数)为 γ ± 的MgSO4溶液的活度aBB为：
各为多少？
已知：E (Cu2+|Cu) = 0.3402V，E (Cl-|AgCl|Ag) =0.2223 V。
第4 页 共 5 页
浙江科技学院考试试卷
六、计算题。 ( 本 大 题 15 分 )
19 ℃时，丁酸水溶液的表面张力可表示为γ = γ 0 − a ln(1 + bc ) ，其中 γ 0 为纯水
答案总
第一卷一、填空题：（本题共4小题，每空1分，共10分）1、8；162、计算机；工业3、行程；通；断开4、继电器、晶体管、晶闸管二、判断题（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）1、（√）2、（×）3、（√）4、（×）5、（√）6、（√）7、（√）8、（×）9、（×）10、（√）三、选择题：（本题共5小题，每小题2分，共10分）1、（C）2、（A）3、（C）4、（D）5、（A）四、简答题：（本题共5小题，共25分）1、（5分）答：（1）答案要点：输入采样、程序执行、输出刷新等（1项1分，共3分）（2）答案要点：不可精确计算（2分）2、（5分）答：（1）答案要点：PLC工作电源；负载用电源；后备电源（1项1分，共3分）（2）答案要点：无后备电源（2分）3、（5分）答：答案要点：CPU、存储器、输入接口、输出接口、电源（1项1分，共5分）4、（5分）答：（1）答案要点：不会。
（2分）（2）答案要点：热继电器动作时间长，电动机正常启动时间短（1项1.5分，共3分）5、（5分）答：一个波形2.5分五、分析题：（本题共2小题，共20分）1、（12分）解：（1）解题要点：Y-△降压启动（1分）（2）解题要点：SB2；KM1；KM3；Y；降压；SB2；KT；KM3；KM2；△；SB1（1项1分，共12分）2、（8分）解：解：LDN M0.0ON M0.1O I0.5LD I0.2ON Q0.0LDN Q0.1O I0.4ALDO I0.2ALD=Q0.0一般地方错1项扣0.5分；OLD、ALD错1项扣1分六、设计题：（本题共2小题，共25分）1、（10分）解：1、T37、T38、T39程序正确各占3分，Q0.0输出占1分2、（15分）解：（1）硬件接线图正确，给7分；接线图中无电气互锁扣2分。
（2）根据原理设计出的梯形图，正转正确给4分；反转正确给4分。
模拟试卷4
总分ห้องสมุดไป่ตู้
得分
一、选择题(从下列各题备选答案中选出一个正确答案，并将其代号写在题后的括号
内，每小题 2 分，共 10 分)
1．交流电器的线圈能否接人与其额定电压相等的直流电源中使用?
()
①能 ②不能
2．直流电动机调速系统中，若想采用恒功率调速，则可改变
()
①U ②Ke ③φ
3．对一台确定的步进电动机而言，其步距角决定于
①工作台能自动实现前进一后退—停止到原位； ②工作台前进到达终点后停一下再后退； ③工作台在前进中可以人为地使它立即后退到原位； ④要有短路保护和长期过载保护。 试绘出主电路和控制电路。 2．试用 F-40M 型 PLC 设计三相鼠笼型异步电动机 Y-△降压启动的控制程序。要求： ①绘出主电路； ②绘出 PLC 的实际接线图； ③绘出 PLC 的梯形图； ④写出 PLC 的指令程序。
浙江科技学院考试试卷
可控整流电路控制，按在电压u2=√2×220sin ωtV的交流电源上，试求： ①绘出可控整流电路图： ②当控制角α=60。时，求加在电炉上的电压平均值Ud； ③当控制角α=60。时，求通过电炉的电流平均值Id。
六、设计题(每题 10 分，共 20 分) 1．试设计一个工作台前进一退回的控制线路。工作台由电动机 M 拖动，行程开关 lST、 2ST 分别装在工作台的原位和终点。要求：
………………………………………………………………………装订线……………………………………………………………………………………
浙江科技学院考试试卷
浙江科技学院
200 -200 学年第 学期考试试卷 卷(模拟试卷 4)
考试科目 拟题人
审核人 院
考试方式 开、闭 完成时限
(完整版)电气控制及PLC试题库和答案
电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。
4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。
5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。
6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。
7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。
9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。
浙江科技学院07-08-1模电A卷
浙江科技学院2007 -2008 学年第一学期考试试卷 A 卷考试科目 模拟电子技术 考试方式 闭卷 完成时限 2小时 拟题人 审核人 批准人 2008年 1 月 21日 学院 年级 专业题序一 二 三 四 五 六 七 八 九 十总分得分一. 填空题（每空1分 共15分）1． 功率放大电路根据三极管的工作状态不同，有乙类功放和______类功放，其中乙类功放的静态损耗为______，但会出现______失真。
2． 如右图，二极管为理想器件，1D 工作在______状态；2D 工作在______状态；V AO 为______V 。
3． 理想运放的特点是 、 。
4． 在室温下，某三极管的I B = 20μA 时，I C = 1.18mA 、I B = 60μA 时，I C = 4.72mA ，该管的β = 。
5． 在差动放大电路中，若mV V i 81-=，mV V i 102=，则输入差模电压=id V ______mV ，共模输入电压mV V ic ______=；若差模电压增益15-=Vd A ，共模电压增益4.0-=Vc A ，则电路输出电压mV V O ______=。
6． 直流稳压电源由电源变压器、整流、______和______四大部分组成，其中在单相桥式整流电路中，若输入电压V 2 = 25V ，则输出电压V 0 =______V 。
业班级 学号 姓名 …………………………………………………………………装订线……………………………………………………………………………………2V5V D 1 D 23K ΩA+ _ OV AO二.选择题（每题2分共20分）1．用万用表直流电压档，测得电路中晶体硅管各电极相对于某一参考点的电位如下图所示。
从而可判断出该晶体管工作在（）A.饱和状态B.放大状态C.倒置状态D.截止状态2．二极管在反向截止区的反向电流（）A.随反向电压升高而升高B.随反向电压升高而急剧升高C.基本保持不变D.随反向电压升高而减小3．N型半导体的形成是在纯硅或纯锗中掺入了（）A.空穴B.三价元素C.五价元素D.正离子4．分压式共射放大电路如下图所示。
