电力电缆试验作业
电力电缆预防性试验作业指导书
要求：自行规定
2500V
20000MΩ
台
1
产品出厂
试验ห้องสมุดไป่ตู้告
份
1
原始记录本
本
1
3.试验项目及试验步骤
3.1.电缆主绝缘绝缘电阻的测量
A
EARTH
ACVB
COM/G屏蔽线电缆
LINEC
PC27-2H
图11 电力电缆主绝缘电阻测试接线图
3.2试验步骤
1.对电缆的主绝缘测量绝缘电阻时,应分别在每一相上进行.对一相进行试验或测量时,其它两相导体、金属屏蔽或金属套和铠装层一起接地。
电力电缆预防性试验作业指导书
.
1.橡塑电缆预防性试验项目
1.1电缆主绝缘绝缘电阻
2.试验准备
2.1 人员组织
表1
序号
项目
单位
数量
备注
1
工作负责人
人
1
全面负责
2
试验员
人
2
操作、记录
2.2 仪器、仪表及材料配置
表2
序号
名称
型号
技术规格
单位
数量
干湿温度计
HM10
-10～＋40 C
个
1
1
兆欧表
PC27-2H
电力电缆试验作业指导书
电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。
通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。
本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。
二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。
2. 查阅相关资料，了解试验的要求、标准和方法。
3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。
三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。
(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。
(3) 检查试验环境是否满足试验要求，如温度、湿度等。
2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。
(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。
(2) 启动直流电阻测试仪，进行直流电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。
(2) 启动交流耐压测试仪，进行交流耐压试验。
(3) 记录测试结果，并核对是否符合试验要求。
5. 过热试验(1) 将电缆导线连接到过热试验设备。
(2) 设定过热试验设备的温度和时间参数。
(3) 启动过热试验设备，进行过热试验。
(4) 记录测试结果，并核对是否符合试验要求。
6. 试验结束(1) 断开电缆与试验设备的连接。
(2) 数据整理和报告编写。
四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。
2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。
3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。
10kV电力电缆预防性试验作业指导书
QB 广东电网公司企业标准广东电网公司10kV电力电缆预防性试验作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。
为了强化一次设备预防性试验工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对10kV电力电缆的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV电力电缆的预防性试验工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强。
目录1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预防措施 (1)6 作业准备 (3)7 作业周期 (5)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (6)11 作业项目、工艺要求和质量标准 (7)12 作业中可能出现的主要异常现象及对策 (14)13 作业后的验收与交接 (14)附录A 10kV电力电缆试验记录 (15)附录B 10kV电力电缆局部放电试验记录 (16)1 范围本作业指导书适用于10kV电力电缆的预防性试验工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150-2006 电气装置安装工程电气设备交接试验标准DL 409-1991 电业安全工作规程（电力线路部分）DL/T 664-2008 带电设备红外诊断应用规范DL/T 474.1-2006 现场绝缘试验实施导则绝缘电阻Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件电力电缆出厂试验报告电力电缆交接试验报告电力电缆使用说明书历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。
电力电缆线路常规预防性试验作业指导书
电力电缆线路常规预防性试验第一节测量主绝缘绝缘电阻一、试验目的检查电缆主绝缘对地绝缘状况，判定电缆主绝缘绝缘电阻值是否满足运行要求。
二、试验周期1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、新制作终端或中间接头后。
3、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
4、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定电缆具备试验条件：落实安全措施，电缆两端拆除电缆头。
3、高压电缆主绝缘绝缘电阻测量：对于高压电缆，设置兆欧表2500V档位，高压测试线触碰一根电缆相芯，电缆另外两芯短接并接地，兆欧表地线接地，读取1min 兆欧表读数并记录数据。
同理，进行电缆另外两相主绝缘对地绝缘电阻测量。
4、低压电缆主绝缘绝缘电阻测量：对于低压电缆，设置兆欧表1000V档位，高压测试线触碰一根电缆相芯，电缆其它线芯短接并接地，兆欧表地线接地，读取1min 兆欧表读数并记录数据。
同理，进行电缆其它相主绝缘对地绝缘电阻测量。
5、放电：将电缆各相芯对地充分放电。
6、整理仪器：收拾整理仪表。
四、合格标准1、6/10kV及以上电缆用兆欧表2500V档位或5000V档位测量，电缆主绝缘绝缘电阻一般不小于1000MΩ。
2、0.6/1kV电缆用1000V档位测量，电缆主绝缘绝缘电阻一般不小于1000MΩ。
五、注意事项1、停电并验明无电后再进行试验。
2、主绝缘脏污时应先用干净的棉布及无水酒精清洁擦拭干净再试验。
第二节主绝缘交流耐压试验一、试验目的交流耐压试验是鉴定电缆主绝缘好坏最有效和最直接的方法，是保证电缆主绝缘能够安全稳定运行的一个重要手段。
二、试验周期1、A级检修（设备整体性检查、修理、更换）后2、新制作终端或中间接头后。
3、必要时。
三、试验步骤1、准备仪器：确定交流耐压机（50米以内短电缆）或串联谐振耐压设备（容量较大，无电缆长度限制）良好。
电力电缆检修、试验安全事项
电力电缆检修、试验安全事项电力电缆的检修和试验是保证电力系统正常运行的重要环节，但由于操作涉及高压电力，存在较大的安全风险。
因此，在进行电力电缆的检修和试验工作时，必须严格遵守相关安全事项，确保操作人员和设备的安全。
以下是电力电缆检修和试验的安全事项。
1. 务必准确判断电力电缆的工作情况和故障类型，进行合理有效的检修和试验。
在检修和试验过程中，要全面了解电力电缆的详细情况，包括电缆的材质、型号、长度、敷设方式、敷设环境等，充分掌握电缆的使用条件和运行状态。
2. 在进行电力电缆检修和试验前，必须对检修区域内的电缆的电气设施进行停电操作。
操作人员在检修过程中，务必正确使用绝缘工具和其他必要的安全装备，确保电力电缆带电部分没有电压。
3. 在电力电缆检修和试验中，严禁操作人员单独进行作业，必须有专人进行监护，确保操作的安全性。
同时，所有参与检修和试验的人员必须按照规定的工作程序进行操作，不得随意更改或省略操作步骤。
4. 检修和试验工作现场必须具备良好的通风和漏水防护措施。
操作人员应正确使用呼吸防护装备，确保空气流通畅通，避免有毒气体对人体的伤害。
此外，应采取相应的措施，防止雨水等外部环境因素对检修和试验工作的影响。
5. 在进行电力电缆试验时，应严格按照试验标准进行操作，确保试验结果准确可靠。
试验过程中，应使用适当的测试仪器和设备，并根据试验要求选择合适的试验电流和试验时间。
6. 在检修和试验过程中，操作人员必须时刻保持警觉，防止不安全因素对自己的伤害。
特别是在进行高压电力电缆检修和试验时，应注意与接地之间的安全距离，避免电击事故的发生。
7. 检修和试验工作完成后，必须对设备进行彻底的清理和消毒，确保设备的整洁和安全。
同时，要及时整理工作现场，避免残留物或工具等成为安全隐患。
8. 无论是在检修还是试验过程中，任何人都不得以追求效率或其他目的为由忽视安全。
在操作中遇到问题或紧急情况时，应立即停止工作并向主管或相关人员报告。

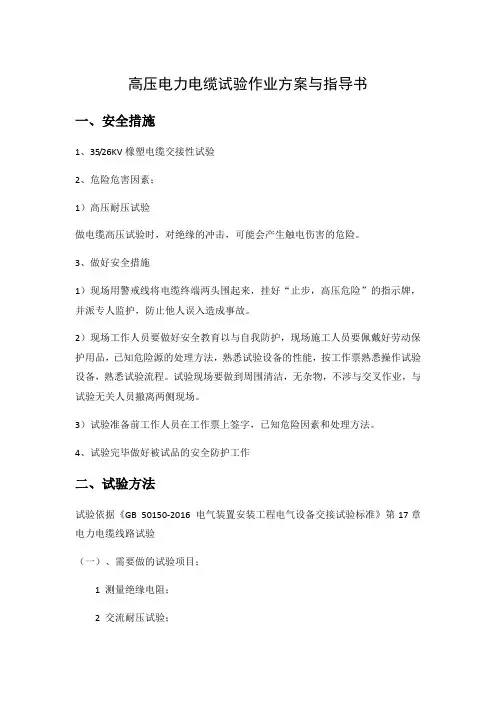

高压电力电缆试验作业方案及指导书
高压电力电缆试验作业方案与指导书一、安全措施1、35/26KV橡塑电缆交接性试验2、危险危害因素；1）高压耐压试验做电缆高压试验时，对绝缘的冲击，可能会产生触电伤害的危险。
3、做好安全措施1）现场用警戒线将电缆终端两头围起来，挂好“止步，高压危险”的指示牌，并派专人监护，防止他人误入造成事故。
2）现场工作人员要做好安全教育以与自我防护，现场施工人员要佩戴好劳动保护用品，已知危险源的处理方法，熟悉试验设备的性能，按工作票熟悉操作试验设备，熟悉试验流程。
试验现场要做到周围清洁，无杂物，不涉与交叉作业，与试验无关人员撤离两侧现场。
3）试验准备前工作人员在工作票上签字，已知危险因素和处理方法。
4、试验完毕做好被试品的安全防护工作二、试验方法试验依据《GB 50150-2016 电气装置安装工程电气设备交接试验标准》第17章电力电缆线路试验（一）、需要做的试验项目；1 测量绝缘电阻；2 交流耐压试验；3 直流耐压试验与泄漏电流测量4 检查电缆线路两端的相位；5交叉互联系统试验（二）、测量绝缘电阻1对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。
对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地；3耐压试验前后，绝缘电阻测量应无明显变化；橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km；6/6kV与以上电缆也可用5000V兆欧表。
橡塑电缆外护套、内衬套的测量:用500V兆欧表。
（三）、交流耐压试验；橡塑电缆优先采用20Hz～300Hz交流耐压试验。
20Hz～300Hz交流耐压试验电压与时间见表：1试验设备、被试品可靠接地。
2分别是A相耐压，B、C与铜蔽层对地，B相耐压，A、C与铜蔽层对地，C 相耐压，B、A与铜蔽层对地。
电力电缆预防性试验及检修预试作业指导书
电力电缆预防性试验及检修预试作业指导书编制时间：二〇一八年十月二十日电力电缆预防性试验作业指导书一、适用范围本作业指导书适用于新疆景峡风电项目电力电缆年度预防性试验工作。
二、参考资料及规范标准三、试验项目:四、安全及预控措施1．安全措施：2．危险点及预控措施五、作业准备1．人员准备(1)工作人员不少于5人，电气试验人员不少于3人，其中工作负责人应由项目高级运维工程师以上岗位人员担任；(2)专业技术要求：试验人员经高压专业培训，掌握预防性检修试验标准要求；运维人员须掌握电力电缆结构原理及相关试验仪器的使用，具备两票资质人员，熟悉本作业指导书。
2．仪器仪表及工具的准备六、工期定额本项工作时间为1个工作日/1回线路，不包括设备停送电及其他因素造成的延误的时间。
七、作业项目、工艺要求和质量标准7.1试验前准备工作7.2测量绝缘电阻7.3直流耐压试验将被试品短路放电并接地根据相关试验规程对测试结果判断详见记录表说明栏试验接线示意图7.4 接触电阻测试序号工作内容操作及工艺质量控制点控制措施1 摆放电桥电桥应平稳放置2 按相应的试验方法布置试验接线按相应的试验方法布置试验接线接线错误认真对照接线图检查3 估算电阻值并选择合适的测量挡选择合适的测量挡挡位不合适损坏仪器认真检查测量挡4 读取测量数据记录被试品要有足够的充电时间，当电桥检流计指示无变化时，记录读书充电时间是否足够注意观察检流计指示变化情况根据相关试验规程对测试结果判断详见记录表说明栏试验接线示意图7.5试验终结试序号工作内容操作及工艺质量控制点控制措施1 检査试验结果检査各项试验项目、数据是否齐全、数据记录是否准确，工作负责人及各试验人员在现场试验记录上签名确认2 恢复被试设备的引线用专用工具恢复被试设备的引线注意作业安全对照危险点分析内容，采取相应防范措施3 拆除试验电源，清理、撤离现场拆除试验电源，将仪器、工具、材料等搬离现场注意作业安全对照危险点分析内容，采取相应防范措施4 结束工作办理工作终结手续，会同运行人员赴现场检査，确认已恢复试验前状态，已清理工作现场八、作业中可能出现的主要异常现象及对策序号工作内容主要异常现象处理对策九、作业后闭环管理(1)工作组成员在现场检修试验记录上签字(2)工作负责人填写作业交代记录，详细记录试验全过程内容(3)工作负责人、工作验收人员及时在相应验收记录上签字，做好过程资料整理及总结归档工作。
电力电缆试验作业指导书
1.目的：为了保证*电厂二期工程（2×900MW）#6标段电力电缆设备安装的施工质量，检验电力电缆设备和安装质量符合有关规程规定，保证电力电缆安全投运。
2.适用范围：适用于**电厂二期工程（2×900MW）#6标段电力电缆交接试验。
3.编制依据：3.1.SIEMENS施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绝缘电阻4.2.直流耐压试验及泄漏电流测量4.3.检查电缆线路的相位5.试验人员：5.1.试验负责人 1名5.2.试验人员 3名6.试验条件：6.1.电缆施工完毕。
6.2.现场已经做好安全措施。
6.3.现场照明条件良好。
6.4.现场通讯畅通。
7.试验方案：见附图一。
8.试验方法：8.1.测量绝缘电阻8.1.1.试验接线：将测试相接入兆欧表，非测试相接地。
8.1.2.试验仪器：2500V兆欧表。
8.1.3.试验步骤：a.找出电缆两端头，确认电缆两端相位对应。
b.分别测量线芯对其它线芯及地的绝缘电阻。
c.将电缆对地充分放电，时间不小于5分钟。
8.1.4.安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须充分放电，时间不小于5分钟。
8.2.直流耐压试验及泄漏电流测量8.2.1.试验接线：按试验仪器的要求接线。
8.2.2.试验仪器：直流高压发生器。
8.2.3.试验步骤：a.10kV电缆试验电压为35kV，3kV电缆试验电压为15kV，试验时间均为15分钟。
b.检查试验接线正确无误。
c.通知电缆对端监护人员开始试验，并要得到监护人员明确答复。
d.测量试前绝缘电阻。
e.分4个阶段升到试验电压，每阶段停留1分钟，记录泄漏电流。
f.升到试验电压后，停留15分钟，再次记录泄漏电流。
g.降下电压，断开电源，将电缆充分放电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电缆试验作业
1、作业前工作
（1）现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工，并签署
（班组级）安全技术交底表。
（2）工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施，夜间施工的，须有足够的照明。
（3）现场施工负责人组织检查确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场。
2、开始主要作业
现场施工负责人发出许可开工命令
3、记录电缆的铭牌、环境数据
对照电缆合格证明文件、出厂试验报告以及设计图纸，核对电缆铭牌技术参数，检查并记录铭牌的出厂编号等数据。
记录现场的温度、湿度；现场环境温度不低于5℃，空气相对湿度一般不高于80%。
4、将电缆从设备上拆卸
将电缆从开关柜或环网柜内的开关、母线等设备上拆卸下来，使电缆
与其他设备隔离，并做好记号；应有足够的安全距离。
5、接取电源
正确接取电源，耐压试验必须使用带有过电流保护装置的电源箱，试验用电源应有断路明显的双刀开关和电源指示灯；试验仪器的接地端子、被试设备外壳的接地端均应与接地网连接可靠，接地线使用截面积不少于4mm2的多股软裸铜线。
6、电缆测试
（1）检查电缆两端的相位：电缆两端的对应相相位应一致。
（2）电缆的绝缘电阻：应各相间、相对地及金属屏蔽层间测量；耐压前后均应测量电缆的绝缘电阻前后的绝缘电阻应无明显变化（见图5-3-1）。
（3）直流耐压试验和泄漏电流测试：分别在每一相上进行，对一相试验时，其他两相、屏蔽层、铠装层一起接地；试验电压可分4段均匀升压，每段停留1min，并读取泄漏电流，升至试验电压值后维持15min，读取1min和15min时的泄漏电流（见图5-3-2）。
（4）测试绝缘电阻、直流耐压试验进行的过程中，严禁人员进入试验范围及触碰正在试验的电缆；设专人监护，直流耐压试验高压引出线应支持牢固，并有足够的安全绝缘距离。
加压前，必须认真检查试验接线，调压器零位及仪表的开始状态，均正确无误，通知有关人员离开被试电缆，包括电缆两侧，被试电缆的另一侧也应有人看护，采取呼唱应答的方式进行操作，升压过程，应观察仪表的指示，监视电缆的状况，根据现象来判断，每次加压试验完或变更相接线先将电压降至零位，断开试验电源，对被试电缆相及试验变压器高压部分放电、接地；升压过程中如出现电压表指针摆动幅度大，电流表指示急剧增
加，有闪络、击穿、绝缘体发热冒烟等现象，应立即降压，断开试验电源，对被试电缆相及试验变压器高压部分放电、接地，视现象情况检查分析，判断再次试验或者停止试验。
7、恢复设备引线连接
将试验前拆除的电缆恢复原状，并确认连接牢固
8、试验过程控制程序记录测试数据
试验数据与试验标准或者出厂试验报告比较，分析判断是否合格
9、清理现场
拆出试验人员自装的接地线、短路线、收拾仪器、仪表、专用试验线、工具、围栏、标示牌等，不允许遗留物件在现场。
