硬泡聚氨酯板几种常见的使用方法
硬泡聚氨酯保温施工方案
硬泡聚氨酯保温施工方案硬泡聚氨酯保温材料是一种在建筑保温领域应用较为广泛的新型保温材料。
它具有优异的保温性能和施工便利性，是现代建筑节能环保的重要选择。
本文将介绍硬泡聚氨酯保温施工方案，包括施工前的准备工作、材料准备、施工步骤等内容。
施工前准备工作在进行硬泡聚氨酯保温施工前，首先需要对施工现场进行认真的准备工作。
具体包括：1.清理施工现场，确保施工区域干净整洁。
2.检查墙体表面，确保墙面平整、无明显凹凸。
3.准备好必要的施工工具和器材。
材料准备硬泡聚氨酯保温施工所需材料包括硬泡聚氨酯保温板、聚氨酯粘结剂、角线、玻璃纤维网格布等。
在施工前需要对这些材料进行充分准备，并确保材料的质量符合要求。
施工步骤1.粘结剂施工：首先在墙体上涂抹聚氨酯粘结剂，形成粘结面，待粘结剂稍干后便于粘贴硬泡聚氨酯保温板。
2.硬泡聚氨酯保温板安装：将预先切割好的硬泡聚氨酯保温板粘贴到墙体上，并用尺子或平整工具加以压实，确保与墙面完全粘贴。
3.角线安装：在墙角或转角处安装角线，用于加强硬泡聚氨酯保温板的牢固度和抗压性。
4.玻璃纤维网格布施工：在硬泡聚氨酯保温板表面涂抹一层聚氨酯粘结剂，然后贴上玻璃纤维网格布，加强保温层的抗裂性。
5.表面涂装：最后对硬泡聚氨酯保温层进行表面涂装，以增加保温层的美观性和耐候性。
施工质量检验施工完成后，应对保温层进行质量检验，主要包括保温层的厚度、平整度、牢固度等指标的检测。
确保保温施工质量符合相关标准要求。
施工注意事项1.施工过程中应注意安全，避免发生意外事故。
2.施工人员应佩戴好相应的防护装备。
3.施工现场要保持通风良好，避免聚氨酯粘结剂等有害气体的积聚。
通过以上步骤的施工，硬泡聚氨酯保温施工方案将能够有效地提高建筑的保温性能，达到节能环保的效果，同时确保施工质量，延长建筑的使用寿命。
硬泡聚氨酯保温板施工工艺
精心整理一、材料具体性能说明：参见表1：BTW热固型绝热保温板外保温系统相关性能指标表2：BTW热固型绝热保温板相关性能指标表3：BTW热固型绝热保温板（燃烧A级）相关性能指标序号检验项目标准要求检验结果单项结论1 耐候性表面无裂纹、粉化、剥落现象表面无裂纹、粉化、剥落现象符合2 抗风压值不小于工程项目的风荷载设计值6.0kpa未破坏——3耐冻融性能（30次冻融循环）保护层无空鼓、脱落、无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1kPa，破坏部位应位于保温层保护层无空鼓、脱落、无渗水裂缝；保护层与保温层的拉伸粘结强度为0.13Mpa，保温层破坏合格4 抗冲击性普通型≥3.0J 3.0J冲击未破坏合格加强型≥10.0J 10.0J冲击未破坏合格5吸水量（1h）有饰面层≤1000g/m2 182g/m2 合格无饰面层≤1000g/m2 384g/m2 合格6 热阻（保温层60mm厚）符合设计要求 2.54m2·K/W ____7 抹面层不透水性2h不透水2h不透水符合8 水蒸气湿流密度≥0.85g/(m2·h) 2.87g/(m2·h) 合格备注：热阻中不含基础墙体热阻、外表面换热阻、内表面换热组。
表2：BTW热固型绝热保温板相关性能指标序号检验项目标准要求检验结果单项结论1 密度≥35kg/m335.8kg/m3合格2 导热系数≤0.024W/（m·K）0.023W/（m·K）合格3 压缩强度（形变10%）≥0.15Mpa 0.17Mpa 合格4 尺寸稳定率（70℃，48h）≤1.5% 1.2% 合格5 拉伸粘接强度（与水泥砂浆，常温）≥0.10Mpa并且破坏部位不得位于粘接界面0.15Mpa聚氨酯破坏合格6 吸水率≤3% 2% 合格7 氧指数≥26% 30% 合格8 垂直于板面方向的抗拉强度≥0.10Mpa并且破坏部位不得位于粘接界面0.15Mpa聚氨酯破坏合格9燃烧性能（B1级）可燃性点火后20s内，试件火焰尖头均未达到150mm刻度线；且不允许有滴落物引燃滤纸现象试件火焰尖头未达到150mm刻度线；没有滴落物引燃滤纸现象符合燃烧剩余长度最小值＞0mm 260mm 合格燃烧剩余长度平均值≥150mm 309mm 合格平均烟气温度≤200℃128℃合格烟密度等级（SDR）≤75 44 合格表3：BTW热固型绝热保温板（燃烧A级）相关性能指标检验项目检验方法标准要求检验结果单项结论燃烧性能（A 级）燃烧剩余长度最小值GB/T8625-2005＞200mm 600mm 合格燃烧剩余长度平均值≥350mm 632mm 合格平均烟气温度≤125℃79℃合格烟密度等级（SDR）GB/T8627-2007 ≤15 2 合格热值GB/T14402-2007 ≤4.2MJ/kg 1.7MJ/kg 合格热释放量GB/T14403-1993 ≤16.8MJ/m2 1.4MJ/kg 合格烟气毒性（LC0）GB/T20285-2006≥25.0mg/L，染毒期内小鼠不死亡，染毒三日内小鼠不死亡，且体重恢复28.0mg/L符合要求合格二、系统材料产品介绍1、粘结砂浆（干粉状）采用国际着名公司Nationalstarch&chemical生产的EL?TEK可再分散乳胶粉，配以水泥填充料及特殊添加剂由全自动控制干粉砂浆生产成混合而成。
聚氨酯硬泡使用说明

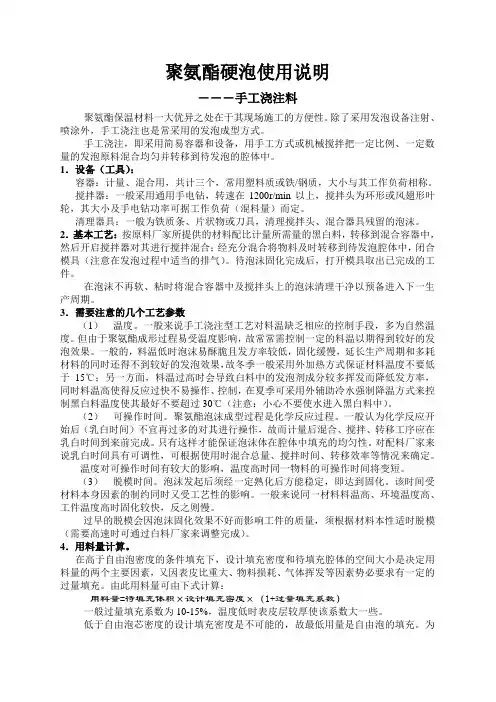

聚氨酯硬泡使用说明―――手工浇注料聚氨酯保温材料一大优异之处在于其现场施工的方便性。
除了采用发泡设备注射、喷涂外，手工浇注也是常采用的发泡成型方式。
手工浇注，即采用简易容器和设备，用手工方式或机械搅拌把一定比例、一定数量的发泡原料混合均匀并转移到待发泡的腔体中。
1．设备（工具）：容器：计量、混合用，共计三个，常用塑料质或铁/钢质，大小与其工作负荷相称。
搅拌器：一般采用通用手电钻，转速在1200r/min以上，搅拌头为环形或风翅形叶轮，其大小及手电钻功率可据工作负荷（混料量）而定。
清理器具：一般为铁质条、片状物或刀具，清理搅拌头、混合器具残留的泡沫。
2．基本工艺：按原料厂家所提供的材料配比计量所需量的黑白料，转移到混合容器中，然后开启搅拌器对其进行搅拌混合；经充分混合将物料及时转移到待发泡腔体中，闭合模具（注意在发泡过程中适当的排气）。
待泡沫固化完成后，打开模具取出已完成的工件。
在泡沫不再软、粘时将混合容器中及搅拌头上的泡沫清理干净以预备进入下一生产周期。
3．需要注意的几个工艺参数（1）温度。
一般来说手工浇注型工艺对料温缺乏相应的控制手段，多为自然温度。
但由于聚氨酯成形过程易受温度影响，故常常需控制一定的料温以期得到较好的发泡效果。
一般的，料温低时泡沫易酥脆且发方率较低，固化缓慢，延长生产周期和多耗材料的同时还得不到较好的发泡效果，故冬季一般采用外加热方式保证材料温度不要低于15℃；另一方面，料温过高时会导致白料中的发泡剂成分较多挥发而降低发方率，同时料温高使得反应过快不易操作、控制，在夏季可采用外辅助冷水强制降温方式来控制黑白料温度使其最好不要超过30℃（注意：小心不要使水进入黑白料中）。
（2）可操作时间。
聚氨酯泡沫成型过程是化学反应过程。
一般认为化学反应开始后（乳白时间）不宜再过多的对其进行操作，故而计量后混合、搅拌、转移工序应在乳白时间到来前完成。
只有这样才能保证泡沫体在腔体中填充的均匀性。
硬泡聚氨酯板几种常见的使用方法
聚氨酯硬泡：以A组分料和B组分料混合反应形成的具有防水和保温隔热等功能的硬质泡沫塑料，称为聚氨酯硬质泡沫，简称聚氨酯硬泡。
A组分料：A组分料是指由组合多元醇(组合聚醚或聚酯)及发泡剂等添加剂组成的组合料，俗称白料。
A组分料是形成聚氨酯硬泡的必要原料之一。
B组分料：B组分料是指主要成分为异氰酸酯的原材料，俗称黑料。
B组分料也是形成聚氨酯硬泡的必要原料之一。
聚氨酯硬泡外墙外保温系统：由聚氨酯硬泡保温层、界面层、抹面层、饰面层或固定材料等构成，形成于外墙外表面的非承重保温构造的总称。
喷涂法施工聚氨酯硬泡：采用专用的喷涂设备，使A组分料和B组分料按一定比例从喷枪口喷出后瞬间均匀混合，之后迅速发泡，在外墙基层上形成无接缝的聚氨酯硬泡。
聚氨酯硬泡的该种施工方法称为喷涂法。
浇注法施工聚氨酯硬泡：采用专用的浇注设备，将由A组分料和B组分料按一定比例从浇注枪口喷出后形成的混合料注入已安装于外墙的模板空腔中，之后混合料以一定速度发泡，在模板空腔中形成饱满连续的聚氨酯硬泡体。
聚氨酯硬泡的该种施工方法称为浇注法。
聚氨酯硬泡保温板：聚氨酯硬泡保温板是指在工厂的专业生产线上生产的、以聚氨酯硬泡为芯材、两面覆以某种非装饰面层的保温板材。
面层一般是为了增加聚氨酯硬泡保温板与基层墙面的粘结强度，防紫外线和减少运输中的破损。
聚氨酯硬泡复合保温板：聚氨酯硬泡复合保温板是指在工厂的专业生产线上生产的、以聚氨酯硬泡为芯材、两面或单面覆以某种装饰面层的复合板材。
代表厂家：河南千万间粘帖法施工聚氨酯硬泡：采用专门的粘结材料将聚氨酯硬泡保温板或聚氨酯硬泡复合保温板粘帖于外墙基层表面形成保温层或保温装饰复合层。
聚氨酯硬泡的该种施工方法称为粘帖法。
硬泡聚氨酯防水保温集成板屋面施工工法
硬泡聚氨酯防水保温集成板屋面施工工法硬泡聚氨酯防水保温集成板屋面施工工法一、前言硬泡聚氨酯防水保温集成板屋面施工工法是一种常用于建筑物屋面的施工方法。
该工法结合了硬泡聚氨酯防水保温材料的特点和优势，能够有效地提高建筑物的防水性能和保温效果。
本文将对硬泡聚氨酯防水保温集成板屋面施工工法进行详细介绍和分析。
二、工法特点硬泡聚氨酯防水保温集成板屋面施工工法具有以下几个特点：1. 防水性能好：硬泡聚氨酯防水保温材料具有良好的防水性能，能够有效防止雨水渗透，确保建筑物屋面的干燥和防潮。
2. 保温效果佳：硬泡聚氨酯材料的导热系数低，具有优异的保温性能，可以有效减少能量损失，提高建筑的能源利用效率。
3. 施工简便快捷：硬泡聚氨酯集成板可以进行预制，减少现场施工工序，提高施工效率。
同时，集成板的安装也相对简单，减少了施工难度。
4. 结构轻便：硬泡聚氨酯防水保温集成板的重量轻，能够减轻建筑物屋面的荷载压力，降低了对建筑结构的影响。
5. 耐候性好：硬泡聚氨酯材料具有良好的耐候性，能够在不同的气候环境下稳定使用。
三、适应范围硬泡聚氨酯防水保温集成板屋面施工工法适用于各种建筑物的屋面，特别是工业建筑、商业建筑和民用建筑。
它适用于新建建筑和旧建筑的屋面改造，能够有效提高建筑物的使用寿命和舒适性。
四、工艺原理硬泡聚氨酯防水保温集成板屋面施工工法的实际应用基于以下工艺原理：1. 基面处理：对建筑物屋面的基面进行清洁、平整和涂布底漆处理，为后续的材料粘贴提供良好的基础。
2. 材料粘贴：将硬泡聚氨酯防水保温集成板按照设计要求进行粘贴，采用特殊的粘接剂和工具，确保板材与基面之间的牢固粘合。
3. 缝隙处理：对板材之间和板材与建筑物其他部位之间的缝隙进行处理，采用硅酮密封胶进行密封，确保防水效果。
4. 表面涂层：在板材表面涂布特殊的防水涂层，增强硬泡聚氨酯防水保温集成板的防水性能和耐候性。
五、施工工艺硬泡聚氨酯防水保温集成板屋面施工工法的施工过程包括以下几个阶段：1. 基面清洁：清理建筑物屋面的杂物和灰尘，确保基面干净。
万华硬泡聚氨酯复合板说明书
硬泡聚氨酯复合板产品说明书一、产品简介硬泡聚氨酯复合板是将聚氨酯保温芯材和水泥基界面增强卷材在工厂通过专业连续化生产线加工复合在一起，具有保温功能的板材。
（简称：PIR板）标准尺寸：1200mm*600mm(可私人定制）保温层厚度：20mm-120mm二、产品特点①一材多用兼具防水、保温、隔热功能聚氨酯硬泡体是高密度闭孔的泡沫化合物，吸水率低，节能、隔热效果好，导热系数最低,热阻值最高、节能效果最好，是防水保温一体化材料中最佳选择。
②抗渗性能优异，粘结性强聚氨酯硬泡体具有强大流动性和渗透性，可进入到屋面基层空隙中发泡，其粘结强度超过聚氨酯硬泡体本身的撕裂强度，从而使硬泡层与屋面基层成为一体，不易脱层，抗风揭和抗负风压性能好。
③自重轻、抗压强度高厚度≥40mm就可以达到节能65%的要求，聚氨酯硬泡体的抗压强度≥300Kpa，还可以根据实际情况加大抗压强度到600Kpa以上，满足了工程的各种不同要求④抗老化强度的温度范围大。
聚氨酯硬泡体在低于-50℃情况不脆裂，在高温+150℃情况下不流淌，不粘连，可正常使用，且耐弱酸，弱碱等化学物质侵蚀。
⑤采用先进的无氟发泡技术，绿色环保。
硬泡聚氨酯生产过程中使用了用水发泡代替氟利昂发泡的技术，整个生产过程没有产生任何臭氧层消耗物质，已通过三星级中国绿色建材认证，绿色节能安全环保。
⑥施工简单方便快捷尤其旧屋面维修翻建，当旧基层未发生脱层、起鼓、可以不铲除旧基层，直接在旧基层上喷涂施工降低了工程强度和难度，节省工程造价及施工时间。
三、生产工艺万华硬泡聚氨酯复合板采用国内先进的连续化生产工艺，与传统的模具法、粘结法生产工艺相比，连续化法更容易实现岩棉层与界面层无空腔粘结。
整个生产过程实时动态监控，产品质量稳定可控，生产效率比传统生产工艺提高10倍。
厂区生产设备经自主技术创新后，产能和质量都得到了质的飞跃，经改造后的生产线大生产速度达10m/min，单班单线8小时产能4000m2，年产能可达250万m2。
一种聚氨酯硬泡修补方法
一种聚氨酯硬泡修补方法聚氨酯硬泡是一种常用的填补材料，可用于修补各种材料的损坏，如金属、塑料、陶瓷等。
下面将介绍一种使用聚氨酯硬泡修补的方法。
步骤一：准备工作首先，需要准备好所需的材料和工具，如聚氨酯硬泡、修补物料、刮刀、砂纸、清洁剂、抛光剂等。
同时，应确保工作环境清洁整洁，以免灰尘等杂质进入修补区域。
步骤二：清洁和准备表面在进行修补前，必须将需要修补的表面进行清洁和准备。
首先，用清洁剂擦拭表面，去除表面的污垢和油脂。
然后，用砂纸将表面稍微打磨，使其变得光滑，并提高聚氨酯硬泡的附着力。
步骤三：混合聚氨酯硬泡将聚氨酯硬泡的A组分和B组分按照一定比例混合。
通常情况下，A组分和B 组分的比例是1:1或按产品说明书上的说明进行混合。
搅拌时需注意用力均匀，直到两者彻底混合为止。
步骤四：填补和抹平选择合适的刮刀，将混合好的聚氨酯硬泡涂抹在需要修补的区域上。
将聚氨酯硬泡均匀涂抹到表面，并确保填补区域与周围表面平齐。
在填补过程中，可以根据需要多次涂抹，直到达到所需的修补效果。
步骤五：等待固化完成填补后，需要等待聚氨酯硬泡固化。
根据使用的产品不同，固化时间可能有所不同，通常在数小时到数天之间。
为了获得最佳的修补效果，建议等待足够的固化时间。
步骤六：抛光和修饰等待聚氨酯硬泡完全固化后，可使用砂纸和抛光剂对修补区域进行抛光和修饰。
首先，使用比较粗糙的砂纸轻轻打磨修补区域，以去除不平整的部分。
然后，使用较细砂纸对修补区域进行细致的打磨。
最后，使用抛光剂对修补区域进行抛光，使修补部分与周围表面完美结合。
通过以上步骤，我们可以完成对损坏材料的聚氨酯硬泡修补。
这种方法简单易行，可用于多种材料的修补，其修补效果持久、耐用。
然而，使用聚氨酯硬泡修补时应注意安全，避免直接接触皮肤和吸入其气体。
另外，根据具体情况，可以根据产品说明书上的指导进行适当调整和改进。
硬泡聚氨酯板几种常见的使用方法
硬泡聚氨酯板几种常见的使用方法硬泡聚氨酯板是一种高性能材料，具有优异的绝热、隔音、防潮、防火和耐腐蚀等性能。
因此，它在建筑、交通、能源、冷冻、工业和船舶等领域得到广泛的应用。
本文将介绍几种硬泡聚氨酯板的常见使用方法。
1. 建筑隔热硬泡聚氨酯板是一种优异的保温材料，可以应用于建筑隔热领域。
在建筑物内安装硬泡聚氨酯板可以有效地隔热，降低室内温度。
尤其是在夏季，在高温炎热的环境下，硬泡聚氨酯板安装在屋顶和墙壁上可以降低室内温度约5℃- 8℃。
因此，在炎热地区，使用硬泡聚氨酯板隔热可带来很大的舒适度和节能效果。
2. 车辆保温硬泡聚氨酯板不仅可以用于建筑隔热，还可以用于车辆保温。
在冷冻车、保温车、客车、货车和地铁等车辆上安装硬泡聚氨酯板可以有效地隔热和保温。
在北方寒冷的冬季，硬泡聚氨酯板可以防止车辆内部温度过低，减少暖风机的能源消耗。
在南方炎热的夏季，硬泡聚氨酯板可以降低车内温度，让乘客乘坐更加舒适。
3. 工业绝热硬泡聚氨酯板还可以用于工业绝热。
在高温的工业场所内，使用硬泡聚氨酯板可以隔热，防止热量传递。
同时，硬泡聚氨酯板还可以防止工业场所内的水分进入绝热材料中，减少绝热材料的热传导和灰化。
因此，硬泡聚氨酯板在工业场所中可以有效地保护设备，延长设备寿命。
4. 船舶保温硬泡聚氨酯板还可以用于船舶保温。
在海上环境中，船舶内部温度容易受到外界环境的影响，因此需要使用保温材料对船舶进行保温。
硬泡聚氨酯板是一种轻质且高性能的保温材料，可以保证船舶内部温度稳定，同时还可以减少船舶的重量，提高船舶的载重能力。
以上是硬泡聚氨酯板常见的几种使用方法，它具有优异的绝热、隔音、防潮、防火和耐腐蚀等性能，可以在建筑、交通、能源、冷冻、工业和船舶等多个领域广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚氨酯硬泡：以A组分料和B组分料混合反应形成的具有防水和保温隔热等功能的硬质泡沫塑料，称为聚氨酯硬质泡沫，简称聚氨酯硬泡。
A组分料：A组分料是指由组合多元醇(组合聚醚或聚酯)及发泡剂等添加剂组成的组合料，俗称白料。
A组分料是形成聚氨酯硬泡的必要原料之一。
B组分料：B组分料是指主要成分为异氰酸酯的原材料，俗称黑料。
B组分料也是形成聚氨酯硬泡的必要原料之一。
聚氨酯硬泡外墙外保温系统：由聚氨酯硬泡保温层、界面层、抹面层、饰面层或固定材料等构成，形成于外墙外表面的非承重保温构造的总称。
喷涂法施工聚氨酯硬泡：采用专用的喷涂设备，使A组分料和B组分料按一定比例从喷枪口喷出后瞬间均匀混合，之后迅速发泡，在外墙基层上形成无接缝的聚氨酯硬泡。
聚氨酯硬泡的该种施工方法称为喷涂法。
浇注法施工聚氨酯硬泡：采用专用的浇注设备，将由A组分料和B组分料按一定比例从浇注枪口喷出后形成的混合料注入已安装于外墙的模板空腔中，之后混合料以一定速度发泡，在模板空腔中形成饱满连续的聚氨酯硬泡体。
聚氨酯硬泡的该种施工方法称为浇注法。
聚氨酯硬泡保温板：聚氨酯硬泡保温板是指在工厂的专业生产线上生产的、以聚氨酯硬泡为芯材、两面覆以某种非装饰面层的保温板材。
面层一般是为了增加聚氨酯硬泡保温板与基层墙面的粘结强度，防紫外线和减少运输中的破损。
聚氨酯硬泡复合保温板：聚氨酯硬泡复合保温板是指在工厂的专业生产线上生产的、以聚氨酯硬泡为芯材、两面或单面覆以某种装饰面层的复合板材。
代表厂家：河南千万间
粘帖法施工聚氨酯硬泡：采用专门的粘结材料将聚氨酯硬泡保温板或聚氨酯硬泡复合保温板粘帖于外墙基层表面形成保温层或保温装饰复合层。
聚氨酯硬泡的该种施工方法称为粘帖法。
