汽车是数量最多、最普及、活动围最广泛、运输量最大的现代化交通工具。
没有哪种机械产品像汽车这样对社会产生如此广泛而深远的影响。
半轴是汽车传动系统的一个重要组成部分，半轴是用来将差速器半轴齿轮输出的动力传给驱动轮或轮边减速器，对于采用非独立式悬架的驱动桥，根据其半轴端与外端的受力状况，一般又分为全浮式半轴、四分之三浮式半轴与半浮式半轴三种。
半轴端以花键连接着半轴齿轮，半轴齿轮在工作时只将扭矩传给半轴，几个行星齿轮对半轴齿轮施加的径向力是互相平衡的，因而并不传给半轴端。
主减速器从动齿轮所受径向力则由差速器壳的两轴承直接传给主减速器壳。
因而，半轴端只受扭矩而不受弯曲力矩。
半轴是汽车的轴类零件中承受扭矩最大的零件，为了满足半轴的强度要求．多年来，世界备国除了用各种各样的计算方法外，还在材料选择、毛坯成型、机械加工和热处理等方面进行着不懈的努力。
本文主要是对半轴在锻造车间、机加车间、热处理车间的各步工艺进行分析和改进以及半轴的热处理和半轴齿轮的夹具改进。
半轴齿轮广泛用于汽车、拖拉机等一切行走机械的差速器中，应用面广。
需求量大。
半轴已普遍采用精密模锻工艺生产。
其工艺流程是：下料——加热——粗锻——切飞边——精锻——切飞边——表面清理——钻孔、车大端面——车孔、齐端面——拉花键——热处理——磨大端面和孔。
感应加热表面淬火亦称感应淬火，由于它的加热速度和冷却速度都很快，使零件的表面至心部有着巨大的温度梯度，而且淬火后零件由表及里存在着激烈的组织变化，这些特点决定它有着特殊的残余应力形态。
一般说，轴类零件感应淬火后，表面层存在残余压应力，次表层和淬火区域边缘存在残余拉应力。
残余应力的合理分布，能够大大提高零件强度，特别是疲劳强度。
载货车半轴的合理用料，合理选择淬火层的深度及其分布，将大大提高半轴的使用寿命。
在车孔、齐端面工序中，由于夹具调整不便，更换供状时工件找正极其困难，耗工费时，齿轮装夹定位精度低，生产效率低。
为此，我根据所学知识,再通过一些先进资料研究了半轴齿轮车孔齐端面的可微调夹具，解决了原夹具存在的问题。
关键词:半轴；热处理；夹具设计；花键设计AbstractThe car bears the until now from the end of 19 centuries 100 period in remaining years of life， Car industry from have no to have Developing with the astonishing speed, Wrote down the civilized and important literary piece inhuman modern age. The car is a quantity at most, universal, the movable scope is the most extensive and transport biggest andmodern pileup in deal. Have no which kind of machines product resemble the car is like this to the social creation like thisextensive but profound influence.The half stalk is an importance that car spread to move the system to constitute the part，to be used to will differ soon the machine half stalk wheel gear output's motive pass to drive round or a sides decelerate themachine, Carry according to the half stalk inside with carry outside of suffer the dint condition, generally divided into Whole float type half stalk、three quarter float type half stalk、Half float type half stalk.1. 前言1.1国外汽车半轴的加工工艺1.1.1 美国克莱斯勒公司万伦脱小客车半轴制造工艺SAE1039(相当于40Mn)棒料切断——法兰热轧成型——正火——喷砂——清洗——表面磷化——水平挤压成型(三段，用175t压力机)——法兰和轴承部分切削加工——轴端花键滚轧加工——感应加热淬火、回火——磨削安装轴承颈——法兰部分加工。
1.1.2 日本五十铃公司中型载重汽车半轴锻造工艺SCM4(相当于42CrMo)棒料切断——法兰、花键部分热轧成型(感应加热、镦锻机)——正火——淬火、回火——喷砂——打中心孔——校直——法兰和花键部分切削加工——感应加热淬火、回火——校直——磁力探伤——法兰部分加工。
1.2 国后桥半轴先进的机械加工工艺技术校直(单柱校直液压机Y41—10Bl0t)——铣端面打中心孔(铣端面打中心孔机床z82lO)——车削杆部(液压半自动仿型车床CE7112∮125×71O)——磁力探伤(磁力探伤机CEW一2000)——校直(单柱校直液压机Y41—10B 10t)——车削法兰端(普通车床C616∮320×750)——铣削花键(半自动花键轴铣床YB6212∮125×900)——校直(单柱校直液压机Y41—10B 1Ot)——磨削安装轴承颈(高精度半自动万能外圆磨床MGB1420A ∮200×1000)——法兰端部孔加工(立式钻床Z5125A∮25)——铣削螺纹(半自动螺纹铣床SB6110A∮100×80)——磁力探伤(磁力探伤机CEW一2O00)——清洗(通用通过式三箱清洗机SQX一400II)。
2.材料的选择2.1材料牌号: 40cr-gb3077-88 这种材料主要用于汽车半轴锻造件的加工与制造，汽车半轴载荷较大,有时会受到较大的冲击,这种材料比较适合作为半轴的材料。
3.主要加工工序3.1在G72-3锯床上剪料；3.2 用560KG空气锤摔杆；3.3用DW99-160摆碾机摆帽；3.4用QBD30强化喷丸机进行喷丸处理；40-25校直机进行毛坯杆部校直，保证垂直度。
3.5用YH2一般情况下，在整个半轴生产过程中需校直两次．一次是毛坯校直，另一次是热处理后校直。
这两次校直的作用、原理是一样的，都是保证汽车半轴的垂直度，热处理后的校直要保证跳动不大于0.08，0.2和0.4。
美国通用汽车公司旁蒂克部毛坯校直的方法是：用两个固定校直滚子装置支承半轴，由一个传动连接装置与半轴法兰端上的两个突出部位相吻合，并带动半轴旋转，尾座顶尖顶住半轴的杆部，校直机上的压头下落，半轴在滚子和压头的作用下校直。
压头是固定工作的，生产率为195件／h，是以前手工校直生产率的4倍。
英国福特汽车公司热处理后校直是在8t密尔斯(Mills)液压机上进行的。
半轴支承在夹具两端，夹具能够很容易地从一端移到另一端，这样压头就能在花键端与法兰端之间的任何高出部位加载。
在校直过程中，用两个千分表进行测量，其中一个表垂直安装，测轴的摆动；另一个表水平安装，测法兰摆动。
近年来，已研制生产出带有自动装置的半轴校直装置。
但是，值得一提的是，迄今为止，尚无人认为自动校直比人工控制的校直效果更好。
3.6在Z525J钻床钻小端中心孔A3/7.5；3.7在CA6140车床粗车大外圆；3.8在CK7150车床粗车小端；有的生产厂家采用六角转塔车床进行粗车和精车加工，但大多数生产厂家则采用仿型车床进行粗车和精车加工。
美国雪佛莱汽车部，采用六角转塔车床铣端面打中心孔并完成全部粗精车工序。
转塔可自动分度(转位)，当转塔上6把刀全部用过后，指标灯亮，机床停车，操作者换上预先调整好刀具的整个转塔后，车床又开始加工。
前联在里亚蒂城生产意大利菲亚特124型轿车半轴自动线，由2台锯床(杆部端头切断)、2台平端面打中心孔机床(杆部两端外圆、法兰肩面定位夹紧)、3台KDM9／80型仿型车床(中心孔定位，法兰部撑紧，车削法兰端)和4台KDM9／80型仿型车床(中心孔定位，法兰外圆夹紧，车削杆部)共l1台机床组成。
在仿型车床上用两个靠模滑座分别对大小头进行仿型车削。
精车后对花键端和法兰端外圆进行自动测量。
负荷在70％时．生产率为180件／h。
3.9在CA6140车床车大孔；对于不同长度和直径的半轴，平端面是提高半轴生产线生产率的一个关键工序。
采用切入法铣端面的优点是：可适应半轴长度的变化，其缺点是：生产率低，且刀具一旦磨钝后，端面会产生硬化现象，不利于下一道打中心孔工序。
若采用贯通法铣削，同时采用特殊形式的机夹铣刀(该铣刀每个刀片有8个刀刃)，比用每个刀片仅有4个刀刃(且用楔式夹紧)的机夹铣刀不仅提高寿命15倍，而且也提高了效率。
为了保证打中心孔后孔面光洁且无毛刺，已发展了对钻后的两端中心孔进行挤压的机床。
3.10在Z8210B车床铣两端面钻孔中心孔B4/12.5，如下图3—1；3.11粗车大端、精车大端所需设备为CK7150车床；3.12精车小端∮31.82±0.015，∮48.5，∮40.5，∮39.5，∮37 入下图3—2；3.13冷滚轧花键滚扎花键以两端中心孔定位,滚扎渐开线花键。
齿数为30,模数为1.0583，渐开线起始圆直径为∮31.008，大径∮32.809,小径∮30.691，压力角α=45°分度圆直径∮31.75,基圆直径∮22.451,弧齿厚s=1.791。
汽车半轴热处理工艺设计说明
42CrMo的调质工艺曲线
时间min
4、检验 外观：无裂纹，碰伤，变形量≤5％。 硬度：28~35HRC之间 金相组织：回火索氏体+心部3％的铁素体。
5、表面淬火和回火 技术要求：根据半轴杆部直径来确定淬硬 层深度，当б=10 ~20％时，疲劳强度最大， 杆部淬硬层深度应达到直径的15 ％，杆部 硬度要求50~55HRC。
3-2-2、加热温度 根据42CrMo钢的力学性能要求与回火 温度的关系，回火温度取560 ℃。
3-2-3、回火时间 确定回火时间的基本原则：保证工件透 热和组织转变能充分进行。 回火保持时间按经验公式： t=K+AD ≈120min （省略计算） 3-2-4、冷却方式 42CrMo钢中含有Cr元素，回火容易产生 高温回火脆性。为了控制高温回火脆性， 回火后应进行快冷（水冷、K油）。
工艺参数：
变压器匝数
输出电压/V 输出电流/A 输出功率/Kw
32~33：1 加热温度/ ℃ 发电机电流频/Hz 2500 加热时间/s
480 160 75 冷却介质 淬火方式
900
180 乳化液 连续
检验： 硬度： 50~55HRC 硬化层深度：用试块按GB8817-86检验 金相组织：用试块按GB2841-89检验铁素 体量，允许硬化区有少量铁素体存在。
32回火321回火目的减少或消除淬火应力保证相应的组织转变提高钢的韧性和塑形获得硬度强度塑性和韧性的适当配合以满足各种用途工件的性能要求
汽车半轴 热处理工艺说明书
一、半轴 半轴也叫驱动桥。半轴是差速器与驱动轮之间传递 扭矩的实心轴，其内端一般通过花键与半轴齿轮连 接，外端与轮毂连接。 现代汽车常用的半轴，根据其支承型式不同，有全 浮式和半浮式两种。 • 全浮式半轴只传递转矩，不承受任何反力和弯矩， 因而广泛应用于各类汽车上。全浮式半轴易于拆装， 只需拧下半轴突缘上的螺栓即可抽出半轴，而车轮 与桥壳照样能支持汽车，从而给汽车维护带来方便。 • 半浮式半轴既传递扭矩又承受全部反力和弯矩。它 的支承结构简单、成本低，因而被广泛用于反力弯 矩较小的各类轿车上。但这种半轴支承拆取麻烦， 且汽车行驶中若半轴折断则易造成车轮飞脱的危险。
半轴零件的机械加工工艺及夹具设计
半轴机械加工工艺及工装设计论文题目半轴机械加工工艺及工装设计专业名称班级下达日期学号姓名指导教师毕业设计（论文）目的、要求：1、培养综合运用所学理论知识，独立分析和解决工程技术问题的能力。
培养学生创新能力。
2、培养收集、查阅、分析各种文献资料的能力。
进一步提高计算、绘图等技能。
3、学会使用工具书籍，通过夹具设计，提高结构设计能力。
4、初步掌握机械制造工艺规程设计和夹具设计的基本要求和设计方法；掌握设计计算说明书的编写。
毕业设计（论文）主要内容：1、绘制零件图1张；设计夹具2付，绘制夹具图；设计专用组合量具1付。
（一部分图纸必须用计算机绘制）。
2、设计机械加工工艺规程（生产纲领按成批生产）。
3、填写工艺过程卡1份。
设计4～5道工序的详细工序卡。
4、图纸总量折合A0号2～3张；5、文献综述（3000字以上）；6、设计计算说明书（1.5万字以上）和中英文说明书摘要。
7、英译汉（3000字以上）。
指导教师签名： 2004年12月10日说明：1.此表由指导教师完成。
原则上用计算机打印（A4纸），可在各学院教学办拷贝表格或从教务处网页下载；若用钢笔填写，必须做到字迹工整、清晰。
2.请将毕业设计（论文）任务书装订在毕业设计（论文）的第一页。
课题论文（设计）开题报告论文题目半轴机械加工工艺及工装设计学院名称专业名称班级开题日期20**年12月25日学号姓名指导教师1.本课题研究意义：由于半轴是非常典型的轴类零件，它具备有其它轴类零件的特点，在今后分析其它零件可以起到举一反三的作用，对半轴的工艺分析可知，由于零件的长度较长，直径较小，而且右端有一个圆盘，所以这对夹具的设计是一个考验，同时圆盘的上面均匀分布了6个空，需要我们设计组合量具进行检查。
2.研究内容：本课题研究的内容是半轴机械加工工艺及工装设计，绘制零件的夹具图，包括车床和钻床夹具图，设计一副组合量具图。
并编写机械加工工艺规程和填写工艺规程卡，设计4—5道工序的详细工序卡。
机械工艺夹具毕业设计15半轴机械加工工艺及工装设计

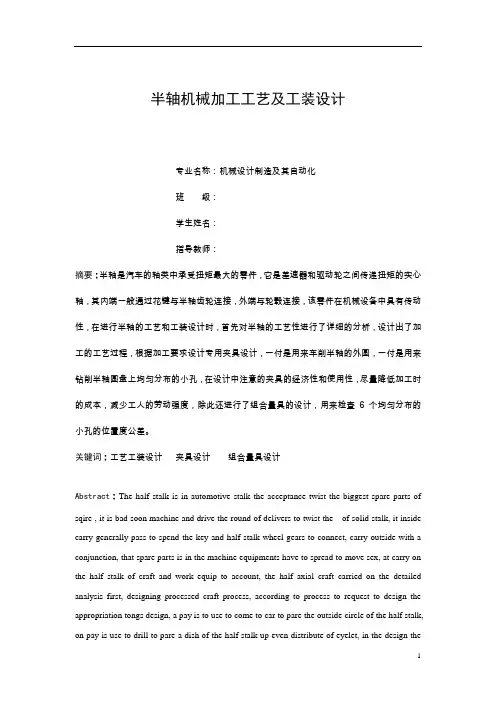

半轴机械加工工艺及工装设计专业名称：机械设计制造及其自动化班级：学生姓名：指导教师：摘要：半轴是汽车的轴类中承受扭矩最大的零件，它是差速器和驱动轮之间传递扭矩的实心轴，其内端一般通过花键与半轴齿轮连接，外端与轮毂连接，该零件在机械设备中具有传动性，在进行半轴的工艺和工装设计时，首先对半轴的工艺性进行了详细的分析，设计出了加工的工艺过程，根据加工要求设计专用夹具设计，一付是用来车削半轴的外圆，一付是用来钻削半轴圆盘上均匀分布的小孔，在设计中注意的夹具的经济性和使用性，尽量降低加工时的成本，减少工人的劳动强度，除此还进行了组合量具的设计，用来检查6个均匀分布的小孔的位置度公差。
