变压器励磁涌流的概念
什么是励磁涌流(1)
什么是励磁涌流？变压器励磁涌流是：变压器全电压充电时在其绕组中产生的暂态电流。
变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时，其总磁通量远远超过铁芯的饱和磁通量，因此产生极大的涌流，其中最大峰值可达到变压器额定电流的6-8倍。
励磁涌流随变压器投入时系统电压的相角，变压器铁芯的剩余磁通和电源系统地阻抗等因素而变化，最大涌流出现在变压器投入时电压经过零点瞬间（该时磁通为峰值）。
变压器涌流中含有直流分量和高次谐波分量，随时间衰减，其衰减时间取决于回路电阻和电抗，一般大容量变压器约为5-10秒，小容量变压器约为0.2秒左右。
1 概述变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。
当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。
2 励磁涌流的特点当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下：1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。
2)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。
因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。
3)一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。
4)励磁涌流的数值很大，最大可达额定电流的8～10倍。
当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。
3 励磁涌流的大小3.1 合闸瞬间电压为最大值时的磁通变化在交流电路中，磁通Φ总是落后电压u90°相位角。
如果在合闸瞬间，电压正好达到最大值时，则磁通的瞬间值正好为零，即在铁芯里一开始就建立了稳态磁通，如图1所示。
在这种情况下，变压器不会产生励磁涌流。
简述单相变压器励磁涌流的特点
简述单相变压器励磁涌流的特点【简述单相变压器励磁涌流的特点】一、什么是励磁涌流励磁涌流是指在单相变压器的磁路中，由于磁感应强度的变化引起的电流大幅度波动现象。
二、励磁涌流的形成原因1. 变压器的磁路由于剩磁导致的非线性特性是形成励磁涌流的主要原因。
在变压器剩磁的基础上，励磁电流的变化引起磁感应强度的变化，从而引起励磁涌流。
2. 变压器的饱和特性也是引起励磁涌流的原因之一。
当励磁电流较小时，磁感应强度与励磁电流成线性关系，但当励磁电流超过一定值时，磁感应强度将达到饱和状态，导致励磁电流的变化引起磁感应强度的变化，从而引起励磁涌流。
三、励磁涌流的特点1. 阻抗变化：励磁涌流会引起变压器磁路的阻抗变化。
当励磁电流较小时，变压器磁路的阻抗较小，而当励磁电流超过一定值后，磁路的饱和导致励磁涌流的出现，使得磁路的阻抗增大。
这种阻抗变化导致励磁涌流对电源的电压产生影响，可能引起电源电压的波动。
2. 涌流幅度大：励磁涌流的幅度较大，一般在2-10倍额定电流之间。
这种大幅度的涌流对变压器的磁路、绕组和绝缘材料产生冲击，可能引起磁路的麻麻、绕组的焦耳损耗、绝缘材料的老化和损坏。
3. 最大值出现滞后：在变压器刚刚通电时，由于初始状况下没有磁通存在，变压器的励磁电流为零。
而在短时间内，励磁电流会迅速升高，当达到稳定状态后维持在一定数值。
这种励磁电流的最大值出现在刚通电后的一段时间内，而且最大值的出现会和电源电压的正弦波形相位有一定的滞后。
4. 高频成分：由于励磁电流的波动频率一般与电源电压的频率相等或相近，励磁涌流中存在着一定的高频成分。
这些高频成分可能对变压器和周围的其他设备造成干扰，并引起谐波污染。
四、励磁涌流的影响励磁涌流对变压器及其周围设备的影响主要体现在以下几个方面：1. 变压器工作温升的升高：励磁涌流会导致变压器的磁路产生冲击，加剧了铁芯中的焦耳损耗，从而使变压器的工作温升更高。
2. 谐波产生：励磁涌流中存在一定的高频成分，这些高频成分会引起变压器的谐波污染，对变压器及其周围其他设备的正常运行产生干扰。
和应涌流和励磁涌流的区别
和应涌流和励磁涌流的区别"和应涌流"和"励磁涌流"是电力系统中涉及到变压器运行的两个重要概念，它们的区别如下：
和应涌流 (Inrush Current)：
定义：和应涌流是在变压器投入运行时瞬间出现的高电流。
它是由于变压器磁路中的空气间隙和磁通的突然变化导致的。
原因：和应涌流主要由于变压器的磁路在初次通电时需要建立磁场，而这个过程需要较大的电流。
特点：和应涌流的持续时间很短，通常在几个周期内就会消失。
励磁涌流 (Excitation Current)：
定义：励磁涌流是在变压器正常运行时，在变压器绕组中流动的一种低频电流。
原因：励磁涌流是由于变压器的磁场需要持续维持，因此在正常运行过程中会有一定的励磁电流。
特点：励磁涌流的幅值较小，是正常运行状态下的一部分，与变压器的负载无关。
总的来说，和应涌流和励磁涌流的主要区别在于产生的原因和特点。
和应涌流是在变压器刚投入运行时由于建立磁场而产生的瞬时高电流，而励磁涌流是在变压器正常运行过程中持续存在的较小电流。

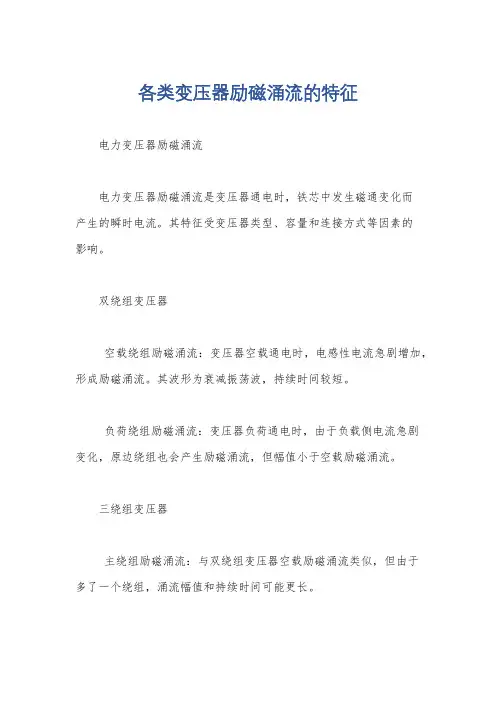

各类变压器励磁涌流的特征
各类变压器励磁涌流的特征电力变压器励磁涌流电力变压器励磁涌流是变压器通电时，铁芯中发生磁通变化而产生的瞬时电流。
其特征受变压器类型、容量和连接方式等因素的影响。
双绕组变压器空载绕组励磁涌流：变压器空载通电时，电感性电流急剧增加，形成励磁涌流。
其波形为衰减振荡波，持续时间较短。
负荷绕组励磁涌流：变压器负荷通电时，由于负载侧电流急剧变化，原边绕组也会产生励磁涌流，但幅值小于空载励磁涌流。
三绕组变压器主绕组励磁涌流：与双绕组变压器空载励磁涌流类似，但由于多了一个绕组，涌流幅值和持续时间可能更长。
调节绕组励磁涌流：变压器调节绕组通电时，会产生较小的励磁涌流，幅值和持续时间远低于主绕组励磁涌流。
自耦变压器自耦变压器励磁涌流：自耦变压器的励磁涌流特征比较特殊，由于存在磁耦合，励磁涌流幅值会随耦合系数变化而变化。
相移变压器相移变压器励磁涌流：相移变压器励磁涌流的波形与普通变压器不同，由于变压器内存在励磁电流相移，导致励磁涌流具有不对称波形。
励磁涌流的的影响断路器跳闸：励磁涌流过大时，会引起断路器误动作，导致变压器断电。
绝缘损坏：励磁涌流产生的过电压会损坏变压器绝缘，导致短路或失效。
设备损坏：励磁涌流通过其他设备时，可能造成设备损坏或影响运行稳定性。
励磁涌流的抑制涌流限制电阻器：在变压器原边绕组串联涌流限制电阻器，限制励磁涌流的幅值。
电抗器：在变压器原边绕组串联电抗器，增加电路感抗，抑制励磁涌流的上升速度。
预磁合：变压器通电前，对铁芯进行预磁合，使铁芯处于非饱和状态，降低励磁涌流的幅值。
Y-△起动：对于三绕组变压器，采用Y-△起动方式，降低励磁涌流的冲击性。
理解和控制励磁涌流对于确保变压器和电力系统的安全稳定运行至关重要。
通过合理的选择和采取适当的抑制措施，可以有效减轻励磁涌流的影响，确保变压器安全可靠地运行。
变压器励磁涌流原理
变压器励磁涌流原理
变压器励磁涌流是指在刚开始接通变压器时，由于电感元件励磁过程中磁感应强度逐渐增大的关系，导致变压器中的电流迅速增加，形成一个短暂的高峰电流。
励磁涌流的主要原因有以下几点：
1. 电感元件的电流变化滞后于电压变化。
由于电感元件的特性，当电压突然改变时，电感元件中的电流并不会立即改变，而是需要一定的时间来达到稳态。
在这个过程中，电流会迅速增加，导致励磁涌流。
2. 初级绕组和次级绕组之间的电容效应。
变压器的初级绕组和次级绕组之间会存在一定的电容效应。
当变压器接通时，由于电容的充电过程，会导致涌流的产生。
3. 磁芯饱和和磁滞。
在刚开始接通变压器时，由于磁感应强度逐渐增大，磁芯中会出现饱和和磁滞现象。
这些现象会导致磁路中的电流迅速变大，从而产生涌流。
励磁涌流对变压器和电网造成的影响主要有以下几点：
1. 过大的励磁涌流会导致变压器绕组和瓷套的过热，甚至引发绝缘击穿，导致设备损坏。
2. 励磁涌流还会对电网造成短暂的过电压，对其他设备和线路造成影响。
为了减小励磁涌流的影响，可以采取以下措施：
1. 使用励磁变压器。
励磁变压器是在主变压器旁边并列连接一个励磁变压器，通过调节励磁变压器的励磁电流来抑制励磁涌流。
2. 采用软起动方式。
通过逐步升高初始电压，使得励磁涌流逐步增加，避免突然产生过大的涌流。
3. 提前预热变压器。
在正式接入电网之前，可以对变压器进行预热，使其达到临界电压之后再投入运行，从而减小励磁涌流的影响。
三相变压器空载合闸励磁涌流的大小和波形
三相变压器空载合闸励磁涌流的大小和波形1. 引言三相变压器是电力系统中常见的设备之一，用于将电能从一个电压等级传输到另一个电压等级。
在变压器启动或切换时，需要进行励磁操作，以产生磁场并建立变压器的工作状态。
励磁涌流是指在变压器合闸励磁过程中产生的瞬态电流。
本文将深入探讨三相变压器空载合闸励磁涌流的大小和波形，并解释其原因和影响。
2. 励磁涌流的定义与原理励磁涌流是指在变压器合闸过程中，由于电源电压突然施加到变压器绕组上而产生的暂态电流。
这种暂态电流是由于绕组中的自感、互感和铁芯饱和等因素引起的。
当变压器合闸时，输入侧绕组上突然施加了额定电源电压。
由于绕组中存在着自感和互感，突然施加的电压会导致绕组中产生较大的暂态电流。
铁芯饱和也会导致励磁涌流的增大。
3. 励磁涌流的大小励磁涌流的大小取决于多个因素，包括变压器的参数、电源电压和频率等。
一般来说，励磁涌流的大小与变压器的容量成正比。
在变压器空载合闸时，励磁涌流的峰值通常为额定电流的2-6倍。
具体数值取决于变压器的设计和制造质量。
4. 励磁涌流波形分析励磁涌流通常呈现出一个尖峰，其波形可以分为三个阶段：启动阶段、衰减阶段和稳定阶段。
•启动阶段：在合闸刹那间，突然施加到绕组上的电压会导致绕组中产生一个很大的暂态电流尖峰。
这个尖峰通常持续几个周期。
•衰减阶段：随着时间的推移，暂态电流逐渐减小并趋于稳定。
这个过程通常持续约20-30个周期。
•稳定阶段：励磁涌流逐渐趋于稳定状态，维持在一个较小的数值上。
这个阶段可以持续几分钟到几十分钟。
励磁涌流的波形与变压器的设计和制造有关，不同类型的变压器可能会产生不同的波形特征。
5. 励磁涌流的影响励磁涌流对变压器和电力系统都会产生一定的影响。
5.1 对变压器的影响励磁涌流会在变压器绕组中产生较大的暂态电流，这会引起电阻损耗和额外的温升。
长期以来，大幅度的励磁涌流可能导致绕组过热，从而降低变压器的寿命。
励磁涌流还可能导致铁芯饱和。
变压器励磁涌流产生机理及抑制措施
展望
随着电力电子技术的发展，可 以预见变压器励磁涌流的研究 将更加深入，未来可能会发现
更加有效的抑制措施。
随着智能电网的建设，电力系 统的运行方式将更加灵活，变 压器励磁涌流的问题也将得到
更加有效的解决。
同时，随着人们对电力系统运 行效率的关注度不断提高，变 压器励磁涌流的研究也将更加 注重环保和节能方面的问题。
04
案例分析
案例一
01
02
03
事故概述
某500kV变压器在空载合 闸时，由于励磁涌流过大 导致保护误动，造成停电 事故。
事故原因
合闸瞬间，变压器铁芯饱 和，励磁电流急剧增加， 导致保护装置误判为短路 故障。
改进措施
优化变压器空载合闸控制 策略，采用快速合闸技术 ，减少励磁涌流的影响。
案例二
事故概述
励磁涌流的大小与变压器铁芯的材质、结构、加工工艺以及变压器运行时的工况 等因素有关。
变压器励磁涌流的危害
励磁涌流会危及变压器的安全运行，可能导致变压器的损坏 甚至爆炸。
励磁涌流还可能导致电力系统的谐波污染，对电力系统的稳 定性和可靠性造成影响。
变压器励磁涌流的特点
励磁涌流具有很大的峰值和冲击力，其大小可能超过变压器额定电流的几倍甚至 几十倍。
感谢您的观看
THANKS
减小变压器铁心饱和程度
通过改进变压器结构设计，采用高磁通密度材料，提高铁心最大允许工作磁 密等措施，降低变压器铁心的饱和程度，从而抑制励磁涌流的产生。
增加变压器空载合闸阻抗
通过改变变压器外部接线或增设串联电阻等方式，增加变压器空载合闸阻抗 ，降低合闸瞬间的电压变化率，从而减小励磁涌流的产生。
继电保护抑制措施
配置差动保护装置
什么是励磁涌流
什么是励磁涌流什么是励磁涌流,变压器励磁涌流是: 变压器全电压充电时在其绕组中产生的暂态电流。
变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时，其总磁通量远远超过铁芯的饱和磁通量，因此产生极大的涌流，其中最大峰值可达到变压器额定电流的6-8 倍。
励磁涌流随变压器投入时系统电压的相角，变压器铁芯的剩余磁通和电源系统地阻抗等因素而变化，最大涌流出现在变压器投入时电压经过零点瞬间（该时磁通为峰值）。
变压器涌流中含有直流分量和高次谐波分量，随时间衰减，其衰减时间取决于回路电阻和电抗，一般大容量变压器约为5-10 秒，小容量变压器约为0.2 秒左右。
1 概述变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。
当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。
2 励磁涌流的特点当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下1）涌流含有数值很大的高次谐波分量（主要是二次和三次谐波），因此，励磁涌流的变化曲线为尖顶波。
2）励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。
因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5,1s 后其值不超过(0.25,0.5)In3）一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。
4）励磁涌流的数值很大，最大可达额定电流的8,10倍。
当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。
3励磁涌流的大小3.1合闸瞬间电压为最大值时的磁通变化在交流电路中，磁通①总是落后电压u90?相位角。
如果在合闸瞬间，电压正好达到最大值时，则磁通的瞬间值正好为零，即在铁芯里一开始就建立了稳态磁3.2合闸瞬间电压为零值时的磁通变化当合闸瞬间电压为零值时，它在铁芯中所建立的磁通为最大值（,①m）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
励磁涌流
1 概述
变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。
当变压器合闸时，可能产生很大的电流，本文主要论述该电流的产生和影响。
2 励磁涌流的特点
当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下：
1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，因此，励磁涌流的变化曲线为尖顶波。
2)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。
因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)In。
3)一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。
4)励磁涌流的数值很大，最大可达额定电流的8～10倍。
当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定。
3 励磁涌流的大小
3.1 合闸瞬间电压为最大值时的磁通变化
在交流电路中，磁通Φ总是落后电压u90°相位角。
如果在合闸瞬间，电压正好达到最大值时，则磁通的瞬间值正好为零，即在铁芯里一开始就建立了稳态磁通，如图1所示。
在这种情况下，变压器不会产生励磁涌流。
3.2 合闸瞬间电压为零值时的磁通变化
当合闸瞬间电压为零值时，它在铁芯中所建立的磁通为最大值(－Φm)。
可是，由于铁芯中的磁通不能突变，既然合闸前铁芯中没有磁通，这一瞬间仍要保持磁通为零。
因此，在铁芯中就出现一个非周期分量的磁通Φfz，其幅值为Φm。
这时，铁芯里的总磁通Φ应看成两个磁通相加而成，如图2所示。
铁芯中磁通开始为零，到1/2 T时，两个磁通相加达最大值，Φ波形的最大值是Φ1波形幅值的两倍。
因此，在电压瞬时值为零时合闸情况最严重。
虽然我们很难预先知道在哪一瞬间合闸，但是总会介于上面论述的两种极限情况之间。
变压器绕组中的励磁电流和磁通的关系由磁化特性所决定，铁芯越饱和，产生一定的磁通所需的励磁电流就愈大。
由于在最不利的合闸瞬间，铁芯中磁通密度最大值可达2Φm，这时铁芯的饱和情况将非常严重，因而励磁电流的数值大增，这就是变
压器励磁涌流的由来。
励磁涌流比变压器的空载电流大100倍左右，在不考虑绕组电阻的情况下，电流的峰值出现在合闸后经过半周的瞬间。
但是，由于绕组具有电阻，这个电流是要随时间衰减的。
对于容量小的变压器衰减得快，约几个周波即达到稳定，大型变压器衰减得慢，全部衰减持续时间可达几十秒。
综上所述，励磁涌流和铁芯饱和程度有关，同时铁芯的剩磁和合闸时电压的相角可以影响其大小。
4 励磁涌流的影响
励磁涌流对变压器并无危险，因为这个冲击电流存在的时间很短。
当然，对变压器多次连续合闸充电也是不好的，因为大电流的多次冲击，会引起绕组间的机械力作用，可能逐渐使其固定物松动。
此外，励磁涌流有可能引起变压器的差动保护动作，故进行变压器操作时应当注意。
