低温多效海水淡化装置防腐研究
大型低温多效蒸发海水淡化装置的设计分析
ＨＰ ＆ ＨＴ ｈ ａ ｅｏ ｒｅ ｕ ｌｏ ｒｄ ｃ ｈ ｔａ ｆ ｗ ｆｈ ａ ｅ ｏ ｒｅ Ｓ ｓ ｔ ａｓ ｅｔｒ ｓ ｕ ｃ ，ｂ ｔａｓ ｅ ｕ ｅ ｔ ｅ ｓｅ ｍ ｌ ｏ ｏ ｅ ｔｒｓ ｕ ｃ Ｏ ａ ｏ ｒｉｅ ＧＯＲ． Ｔｈ ｒａ ｏ ｅ ｔ ｅ ａｅ ｆｈ ａ
ｅ ｈａ ｘｃ ｎｇｅ ａ ｄ Ｇ ＯＲ ｎ ｄｆｅ ｅ ｃ ｍ ｅ ｈ ｌ ｅ ｃ ｍ ｐ ｒ ｄ ｗ ｉｈ ｂａ ｅ ｎ ｔ ａ ｅｑｕ ｔｔ ｆｗ ａ ｅ ａ ｎ Ｏ ａ ｏ ｎ ｉ ｉｆ ｒ ｎｔｓ ｈｅ ｓ ｓ ａ ｌｂ ｏ ａ ｅ ｔ ｓ ｄ ｏ ｈｅｓ ｍ ａｎ ｉｙ ｏ ｔ ｒｍ ｋｉｇ Ｓ ｓ ｔ ｏｂｔ ｉ ｎ ｏｐ ｉ ｕｍ ｓｇ ｓ ｈｅ ｅ ａｎ ａ ｔｍ ｄｅ ｉｎ ｃ ｍ ．
ＴＶＣ Ｍ Ｅ Ｒｅ ｕｔ ｎ ｉａｅ ｔ ａ ｈ ｕｔ ｅｆｃ ｖ ｐ ｒ ｔ ｎ ｉ ｉｗ ｆｔ ｅ ｄ ｓｇ ｒ ｉｇ ｃ ｎ ｉｏ ｆ１ ０ ０／ Ｄ ｓ ｌｓｉｄｃ ｔ ｈ ｔｔ ｅ ｍ ｌｉ ｆｅ ｔｅ ａ ｏ ａｉ ｎ ｖｅ ｏ ｈ ｅｉｎ ｗｏ ｋ ｎ ｏ ｄｔ ｎ ｏ ０ ０ ｔ ｄ — ｏ ｉ
降低 蒸 汽 参 数 ， 仅 可 以 充 分利 用 高 温 高 压 热 源 的 能 量 ， 且 可 以 减 少 热 源 的 蒸 汽 流 量 ， 可 提 高造 水 比 。 对 于 同 不 而 也
一
造 水 量 ， 对 比不 同方 案 的换 热 面积 与 造 水 比 ， 需 以取 得 最优 化 的设 计 方 案 。
Ｍ Ｅ ４效 ＴＶＣ Ｍ ＥＤ、 Ｄ、 — ５效 ＬＴ Ｅ ５效 ＴＶＣ— ＥＤ、 １效 ＴＶＣ— ＥＤ 五 种 设 计 方 案 ， 根 据 不 同 工 艺 流 程 下 Ｍ Ｄ、 Ｍ ４＋ Ｍ 并

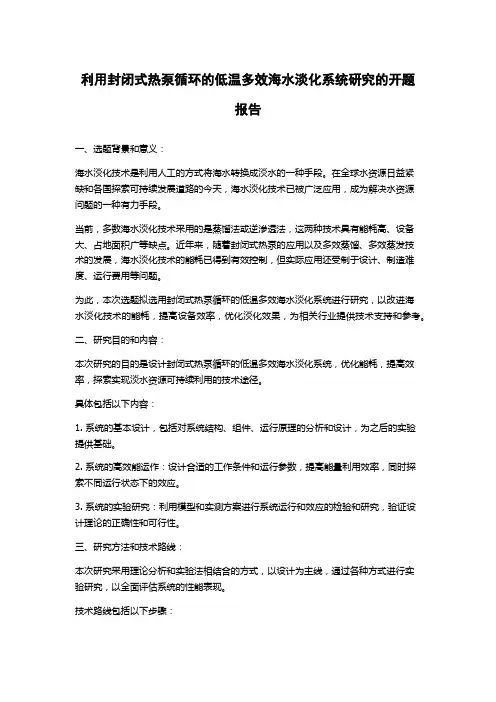

利用封闭式热泵循环的低温多效海水淡化系统研究的开题报告
利用封闭式热泵循环的低温多效海水淡化系统研究的开题报告一、选题背景和意义：海水淡化技术是利用人工的方式将海水转换成淡水的一种手段。
在全球水资源日益紧缺和各国探索可持续发展道路的今天，海水淡化技术已被广泛应用，成为解决水资源问题的一种有力手段。
当前，多数海水淡化技术采用的是蒸馏法或逆渗透法，这两种技术具有能耗高、设备大、占地面积广等缺点。
近年来，随着封闭式热泵的应用以及多效蒸馏、多效蒸发技术的发展，海水淡化技术的能耗已得到有效控制，但实际应用还受制于设计、制造难度、运行费用等问题。
为此，本次选题拟选用封闭式热泵循环的低温多效海水淡化系统进行研究，以改进海水淡化技术的能耗，提高设备效率，优化淡化效果，为相关行业提供技术支持和参考。
二、研究目的和内容：本次研究的目的是设计封闭式热泵循环的低温多效海水淡化系统，优化能耗，提高效率，探索实现淡水资源可持续利用的技术途径。
具体包括以下内容：1. 系统的基本设计，包括对系统结构、组件、运行原理的分析和设计，为之后的实验提供基础。
2. 系统的高效能运作：设计合适的工作条件和运行参数，提高能量利用效率，同时探索不同运行状态下的效应。
3. 系统的实验研究：利用模型和实测方案进行系统运行和效应的检验和研究，验证设计理论的正确性和可行性。
三、研究方法和技术路线：本次研究采用理论分析和实验法相结合的方式，以设计为主线，通过各种方式进行实验研究，以全面评估系统的性能表现。
技术路线包括以下步骤：1.目标明确。
确定研究的目标任务和指标，明确研究重点和方向。
2. 原理分析。
分析系统的工作原理，确定其结构组件和工作原理，建立数学模型。
3. 设计方案。
进行基本设计，确定温度、压力、功率、流量等参数标准，以及所需的部件和设备清单。
4. 实验验证。
制备系统组件、元件和器材，同步检测工作状态和效果，收集数据和讯息，进行系统性能测试和分析。
5. 结论和报告。
对实验数据进行分析，求取结果，撰写报告。
低温多效蒸馏海水淡化工艺的应用研究
低温多效蒸馏海水淡化工艺的应用研究摘要：海水淡化工艺应用过程中，低温多效蒸馏技术的应用，为海水淡化开辟了新途径，需要对相关技术应用形式进行深入研究。
本文主要分析低温多效蒸馏海水淡化工艺主要特点，结合目前技术应用水平，重点探究多效蒸馏法在海水淡化处理中的应用，并且对实际应用中产生的问题和调整措施进行说明。
关键词：低温多效蒸馏；海水淡化；工艺技术低温多效蒸馏技术属于清洁生产的技术形式，对提升海水淡化处理效率作用明显，需要研究相关工艺的主要特点，为企业的余热回收提供技术保障，同时，实践应用环节，低温多效蒸馏技术提升了行业技术水平，有利于实现海水淡化处理中的污染零排放，践行节能减排的新时代发展理念，提升应用价值。
1低温多效蒸馏海水淡化工艺特点通过对低温多效蒸馏海水淡化技术的合理应用，企业可实现对燃气、蒸汽、供电和净水的有机融合，通过对TVC、MED和TV3工况的高效合理应用，可促使能源的科学应用，使得能源使用更加科学规范。
实践应用中，将低温多效蒸馏技术与发电装置的有机融合，可为相关技术应用提供动力保障，促使海水淡化处理成本的有效降低，实现技术应用的实践价值。
此外，在海水淡化处理中，对低温多效整理技术的应用，可实现对相关能源的优化组合，提升了海水淡化处理能力。
实践应用环节，热工装置中，浓盐水的排放处理温度在30℃以上，可将相关温度进行合理应用，促使其应用在海水淡化的预热工作中，提升能源利用效率[1]。
2低温多效蒸馏海水淡化工艺应用分析2.1主体蒸发工艺以某地区的低温多效蒸馏技术应用为例，项目中，使用的主体蒸发器装置属于六面体结构，产水规模日均5万吨，单套装置产水规模每天达到1.25万吨，产品水导电率小于10us/cm。
主体蒸发器结构包括7个相同的效和一个末效冷凝器。
实际处理过程中，对海水淡化的工况条件选择为双TVC模式，在国内海水淡化工作中属于先进的技术形式，显著提升了工作效率。
此外，通过相关技术应用，实现了蒸发装置系统内部的水、汽、电物质循环利用，有效降低了海水淡化处理中的能源损耗。
低温多效蒸馏法海水淡化技术
能源和资源配置的战略高度来看， 利用沿海电厂余热
像蒸馏水一样， 浓缩海水从第一效呈阶梯状流入
或核能等其他能源推广蒸馏法海水淡化技术， 对于解 一系列的浓盐水闪蒸罐中， 闪蒸冷却以回收其热量。经
决我国特别是沿海经济发达地区水资源危机， 保障沿 过冷却之后， 浓盐水经浓盐水泵打入大海。
海经济可持续发展具有十分重要的现实与长远意义。
重工与起重技术 ＨＥＡＶＹ ＩＮＤＵＳＴＲＩＡＬ ＆ ＨＯＩＳＴＩＮＧ ＭＡＣＨＩＮＥＲＹ
!!"
!!!!!!!!!!"
!!"
低温多效蒸馏法海水淡化技术
!!!!!!!!!!"
前
沿
我国在 ２０ 世纪８０ 年代末开始研究低 温多效蒸馏法海水淡化技术， 初期主要是
重复， 每效都产生了相当数量的蒸馏水， 到最后一效的 蒸汽在排热段被海水冷却液冷凝。
蒸馏法海水淡化技术是最早投入工业化应用的淡化技术与膜法海水淡化技术相比蒸馏法具有可利用电厂和其他工厂的低品位热对原料海水水质要求低装置的生产能力大等优点术占海水淡化技术总市场份额的57能源和资源配置的战略高度来看或核能等其他能源推广蒸馏法海水淡化技术决我国特别是沿海经济发达地区水资源危机海经济可持续发展具有十分重要的现实与长远意义
淋降膜蒸发器串联起来， 用一定量的蒸汽输入通过多
低温多效海水淡化技术完成了蒸馏装置从单效到
次的蒸发和冷凝， 后面一效的蒸发温度均低于前面一 多效的技术接口问题， 解决了蒸发器管板与蒸发管的
效， 从而得到多倍于蒸汽量的蒸馏水的淡化过程。
弹性连接问题， 筛选出廉价的耐海水腐蚀的防腐涂料，
２．低温多效蒸馏淡化技术的流程
通过设置不同的驱动，
可 以 动 态 输 出 实际使用

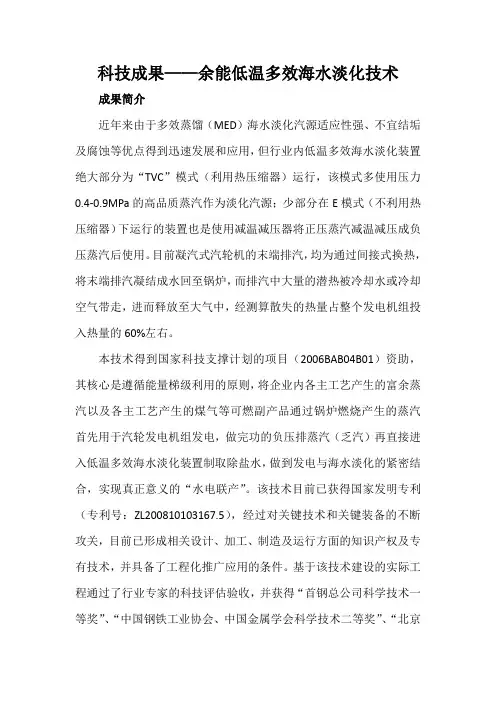

科技成果——余能低温多效海水淡化技术
科技成果——余能低温多效海水淡化技术成果简介近年来由于多效蒸馏（MED）海水淡化汽源适应性强、不宜结垢及腐蚀等优点得到迅速发展和应用，但行业内低温多效海水淡化装置绝大部分为“TVC”模式（利用热压缩器）运行，该模式多使用压力0.4-0.9MPa的高品质蒸汽作为淡化汽源；少部分在E模式（不利用热压缩器）下运行的装置也是使用减温减压器将正压蒸汽减温减压成负压蒸汽后使用。
目前凝汽式汽轮机的末端排汽，均为通过间接式换热，将末端排汽凝结成水回至锅炉，而排汽中大量的潜热被冷却水或冷却空气带走，进而释放至大气中，经测算散失的热量占整个发电机组投入热量的60%左右。
本技术得到国家科技支撑计划的项目（2006BAB04B01）资助，其核心是遵循能量梯级利用的原则，将企业内各主工艺产生的富余蒸汽以及各主工艺产生的煤气等可燃副产品通过锅炉燃烧产生的蒸汽首先用于汽轮发电机组发电，做完功的负压排蒸汽（乏汽）再直接进入低温多效海水淡化装置制取除盐水，做到发电与海水淡化的紧密结合，实现真正意义的“水电联产”。
该技术目前已获得国家发明专利（专利号：ZL200810103167.5），经过对关键技术和关键装备的不断攻关，目前已形成相关设计、加工、制造及运行方面的知识产权及专有技术，并具备了工程化推广应用的条件。
基于该技术建设的实际工程通过了行业专家的科技评估验收，并获得“首钢总公司科学技术一等奖”、“中国钢铁工业协会、中国金属学会科学技术二等奖”、“北京市科学技术二等奖”，该技术对于利用余能降低低温多效海水淡化的制水成本具有重要意义。
典型余能低温多效海水淡化技术工艺流程图典型案例项目名称：首钢京唐2×12500m3/d低温多效海水淡化配套2×25MW汽轮发电机工程项目概况：通过一系列关键技术及关键装备的攻关，在位于河北省唐山市曹妃甸工业区的首钢京唐公司钢铁厂成功建成了2×12500m3/d低温多效海水淡化配套2×25MW汽轮发电机“水电联产”项目，该项目自2011年10月成功投产以来，运行稳定、可靠、高效，各项技术指标均达到或优于设计标准。
低温多效海水淡化可行性探究
2013/7/18
6
2.2.1、海水预处理
项目 项目最高工 作压力 /MPa 最高工作温 度/℃ 容积/L 最高流速 /kg·s-1
参数 0.6
60
2300 820
表1 自反洗过滤器设计参数
当过滤器进出口压差达到设定值 时，过滤器进入反洗状态。
图1 预处理系统图
2013/7/18
7
2.2.1、海水预处理
PPT制作： 孟小然
四种技术 对比： 背景资 王承喆、 王开强、 料收集： 詹学渊 徐艺柏
组长： 徐菁
2010年12月13日
2013/7/18
26
消泡剂加药单元
加药目的
降低海水的表面 张力，防止和减 少泡沫的产生 防止换热管表面 积垢影响热效率 去除海水中残留 的余氯
加药位置
物料水入口处
加药量
0.2~0.3 mg·L-1
阻垢剂加药单元
偏亚硫酸氢钠加 药单元
物料水入口处
自反洗过滤器进 口处
4～5 mg·L-1 控制MED进口海 水余氯小于0.1 mg·L-1
比较项目 产品水水质（mg/L） 操作温度（℃） 装置总能耗（kWh/m3） 原水预处理
海水反渗透 300~500 4~45 5.0~6.0 要求高
低温多效 5~10 <70 5.0 要求低
水利用率（%） 腐蚀结垢倾向
建造材质要求
<40
15~40 较小
低
2013/7/18
23
4、研究综述
•
•
在预处理单元，我们设置了反冲洗过滤器代替传统预处理方法，提 高了预处理的效率，也降低了腐蚀结垢的风险。 在设计工艺流程后，我们对TVC-MED系统进行了分析计算，设计 相应的运行参数，同时，通过计算处理成本，对比其它几种海水淡 化技术，对该系统的经济效益进行了分析，结果表明此方案具有较 高的可行性。
低温多效蒸馏海水淡化设备大型化的技术研究
张建丽，丁 涛，周洪光，李延兵，张忠梅，杨庆卫
神 华 国 华 （北 京 ）电 力 研 究 院 有 限 公 司 ，北 京 １０００２５
［摘 要］ 在２．５ 万ｔ／ｄ低温多效 蒸 馏 （ＬＴ－ＭＥＤ）海 水 淡 化 试 验 装 置 上 通 过 改 变 工 艺 参 数，考 察 装置操作温度、工艺流程、蒸发器换热管布置、物料海水流量及其过冷度 对淡水产量 的 影响。结果表明，在工作蒸汽量相同的条件下，低温２效产水量只有高温 ２ 效产水量的 ５０％ ～７０％ ；适 当 预 热 物 料 海 水 ，有 利 于 提 高 蒸 发 器 的 工 作 效 率 ；换 热 管 倾 斜 布 置 ，对 提 高 蒸 发 器 换 热 效 果 作 用 不 显 著 ；加 大 物 料 海 水 喷 淋 量 将 减 小 淡 水 产 量 和 造 水 比 ，喷 淋 密 度 宜 保 持 在 ０．０４～０．０６ｋｇ／ｍｓ范 围 内 。
ＳＴＵＤＹ ＯＮ ＳＩＺＥ－ＥＮＬＡＲＧＩＮＧ ＴＥＣＨＮＯＬＯＧＹ ＯＦ ＳＥＡ－ＷＡＴＥＲ ＤＥＳＡＬＩＮＡＴＩＯＮ ＥＱＵＩＰＭＥＮＴ ＢＹ ＵＳＩＮＧ ＬＯＷ－ＴＥＭＰＥＲＡＴＵＲＥ
ＭＵＬＴＩ－ＥＦＦＥＣＴ ＤＩＳＴＩＬＬＡＴＩＯＮ
ＺＨＡＮＧ Ｊｉａｎｌｉ，ＤＩＮＧ Ｔａｏ，ＺＨＯＵ Ｈｏｎｇｇｕａｎｇ，ＬＩ Ｙａｎｂｉｎｇ， ＺＨＡＮＧ Ｚｈｏｎｇｍｅｉ，ＹＡＮＧ Ｑｉｎｇｗｅｉ
邻２效的工作状态进行模拟。 蒸发器的２效 封 装 在 同 一 个 圆 形 壳 体 中，沿 壳 体
纵 轴 对 称 布 置 ，其 内 部 采 用 可 拆 卸 结 构 设 计 ，以 便 于 换 热管束双管程和单管程２种结构的转换。蒸发器壳体 内径为２ ４００ ｍｍ，材 质 为 ＳＳ３１６Ｌ。 单 效 换 热 面 积 为 ２１８ｍ２，使用 ＨＡｌ７７－２Ａ 铝黄铜 管 作 为 主 换 热 管，上 ３ 排 选 用 钛 管 ，按 正 三 角 形 排 列 布 管 。
低温多效蒸馏海水淡化国产阻垢剂的工业试验研究
低温多效蒸馏海水淡化国产阻垢剂的工业试验研究聂鑫1，孙小军2（1．神华河北国华沧东发电有限责任公司，河北沧州061113；2．河北省电力研究院，河北石家庄050021）摘要：阻垢剂的性能直接关系到低温多效蒸馏海水淡化装置的安全和经济运行，为检验国产阻垢剂的性能是否满足低温多效蒸馏海水淡化工艺要求，在现场海水淡化装置上进行了工业试验。
试验结果表明，国产阻垢剂具有良好的阻垢性能和缓蚀性能，能够满足大型低温多效蒸馏海水淡化装置的运行要求。
关键词：低温多效蒸馏海水淡化；国产阻垢剂；阻垢性能；缓蚀性能中图分类号：TM621．8文献标识码：A文章编号：1003-9171（2012）01-0012-04Industrial Experiment of Domestic Inhibitor for Low TemperatureMulti-effect Seawater DesalinationNie Xin1，Sun Xiao-jun2（1．Shenhua Guohua Cangdong Power Generation Co．Ltd．，Cangzhou061113，China；2．Hebei Electric Power Research Institute，Shijiazhuang050021，China）Abstract：Inhibitor performance is directly related to safe and economical operation of low temperature multi-effect seawater desalination equipment．To assess whether the domestic inhibitor meets the technical requirement of low temperature multi-effect seawater desalination equipment，an industrial experiment was conducted on desalination e-quipment on site．The test results showed that the domestic inhibitor has excellent scale and corrosion inhibition per-formance satisfying the requirement of large scale low temperature multi-effect seawater desalination equipment．Key words：low temperature multi-effect seawater desalination；domestic scale inhibitor；scale inhibition perform-ance；corrosion inhibition performance0引言神华河北国华沧东发电有限责任公司（又称黄骅电厂）位于河北省沧州市黄骅港，地处我国淡水资源严重匮乏的环渤海地区，黄骅电厂利用600MW等级抽凝式汽轮机抽汽作为汽源，采用低温多效蒸馏海水淡化技术制造淡水，最大程度降低火电厂的冷源损失，实现了“水电联产”。
