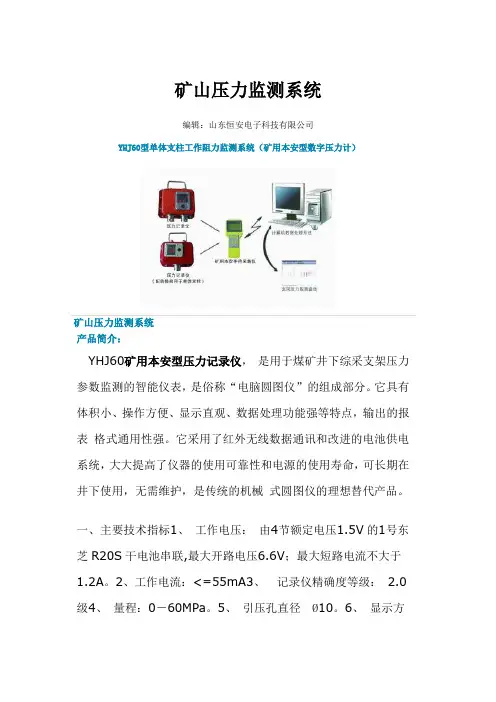

矿山压力监测系统
矿山压力监测系统编辑：山东恒安电子科技有限公司YHJ60型单体支柱工作阻力监测系统（矿用本安型数字压力计）矿山压力监测系统产品简介：YHJ60矿用本安型压力记录仪，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。
它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。
它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。
一、主要技术指标1、工作电压：由4节额定电压1.5V的1号东芝R20S干电池串联,最大开路电压6.6V；最大短路电流不大于1.2A。
2、工作电流：<=55mA3、记录仪精确度等级：2.0级4、量程：0－60MPa。
5、引压孔直径Ø10。
6、显示方式：LED数字显示。
7、通信方式：红外无线通讯。
8、存储数据量：8Kbyter。
9、工作时间：每5分钟唤醒工作，其余时间进入休眠省电状态。
使用时间大于8个月。
二、工作原理及结构1、YHJ60矿用本安型压力记录仪、YHC1煤矿用本安型数据采集仪、数据传输适配器、计算机数据处理系统四部分组成数字综采压力监测系统记录仪具有一个压力测孔,测量通道数1点,连续记录在记录仪计内，一个工作面可布置1—16个分机，可使用一台采集器进行采集，采集器携带至井上后通过串口将数据自动地传送到PC计算机处理。
记录仪可现场通过按键唤醒，同时可增光照唤醒功能，唤醒后显示当前采集压力。
三、操作说明1、记录仪的安装记录仪可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到记录仪的测压孔上。
安装方式：掉挂或固定安装2、显示当前压力显示当前压力可以通过遥控器的显压功能实现，也可以通过记录仪上的按钮实现。
绿灯亮时，显示1号通道的压力（单位：MPa），红灯亮时，显示的即为2号通道的压力，3秒后自动关断电源。
YHL500矿用本安型超声波流量计
YHL500矿用本安型超声波流量计
YHL500矿用本安型超声波流量计是用于煤矿井下管道流量的测定，可对水流数据进行自动测量、自动记录的自动化设备。
技术参数
防爆型式：矿用本质安全型，标志为“ExibⅠMb”
工作电源：额定工作电压DC 18 V，工作电流：≤200 mA
测量对象：管道内液体流量：35～500 m3/h
测量精度：误差：示值误差：≤±1%（F.S.），重复性：≤1%
流量计功能：流量计具有4个按键，具有采集管道内水流量并通过60 mm ×20 mm液晶屏显示的功能
信号输出
4-20 mA电流：输出流量值，对应值0～500 m3/h，负载阻抗0～250 Ω
RS485：波特率4800 bps，传输距离不大于1 km
电池参数：时钟电路供电采用一节一次性锂-二氧化锰纽扣电池CR 2025 3 V/150 mAh，电池本安参数：Uo：3.7 V，Io>：1.3 A
外形尺寸
主机：319×160×72 (mm)
外夹式探头：90×41×45 (mm)
插入式探头：215×58×80 (mm)
重量：YHL500(A)约3.5 kg，YHL500(B)约5 kg。
YHC7.2矿用本安型电磁辐射监测仪技术说明书概论
技术说明书尤洛卡矿业安全工程股份有限公司YHC7.2矿用本安型电磁辐射监测仪技术说明书尤洛卡矿业安全工程股份有限公司山东科技大学煤矿灾害监测工程技术研究中心一、电磁辐射监测仪的组成电磁辐射监测仪是一种便携式监测仪，其组成包括：（1）YHC7.2-Z矿用本安型电磁辐射监测仪主机（2）YHC7.2-T矿用电磁辐射接收天线工作人员携带监测仪主机及接收天线在测点监测，监测主机将数据存储在仪器中，监测完成后，连接上位机，可将数据导出，利用软件进行分析。
监测仪的监测指标主要为：电磁波强度极大值、电磁波强度平均值、电磁波脉冲数。
电磁波强度主要反映了被测对象的辐射强度，脉冲数主要反映了被测对象的辐射频次。
电磁辐射数据分析软件可进行数据的接收、存储、数据查看、曲线分析、报表，实现数据的预警和形式分析。
该软件包含系统设置、数据采集、数据分析、数据库操作四个模块。
数据分析主要包括原始数据曲线、同一测点不同时间的曲线、同一天不同测点曲线、数据查询功能，曲线功能丰富形象。
二、特点1. 便携式设计便于移动监测2. 精度高，灵敏度高，响应快速3、充分补偿的频率响应，提供最精确的监测结果4、接收天线中心频率多档可调，可捕捉测点附近电气设备所产生电磁波信号的频率特征，用软件算法去除干扰信号；5、电磁辐射监测仪采用先进的处理器，可视化窗口，人性化界面操作；6、电磁辐射监测仪可在现场实时观测电磁辐射信号波形图。
三、滤噪功能电磁辐射监测最关键的技术之一就是滤噪技术，如果被测环境复杂，测点附近有各种施工设备，那么各设备在工作时都会产生电磁辐射信号，若不去除噪声信号，就无法保证信号的真实性。
YHC7.2矿用本安型电磁辐射监测仪具有滤噪功能。
滤噪原理是利用监测仪捕捉电气设备的电磁辐射固有频率，然后采用软件算法从频率上滤除噪声信号。
1、监测前查看测点范围内是否有大型电气设备。
若有，打开监测仪的滤噪功能；2、将监测仪设置在测试模式，调节天线上的波段开关，依次从1档到5档，观察每一档信号的波形图、强度平均值，选取强度平均值最大的那一档，该档的监测值就是噪声源的噪声特征；3、将噪声源的噪声特征输入监测仪；4、监测仪在监测时会自动滤除该噪声源的电磁辐射噪声。
矿用本安型激光测距仪说明书
YHJ-100J矿用本安型激光测距仪使用手册YHJ-100J矿用本安型激光测距仪说明书警告：严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！严禁井下打开仪器！一、产品特点1.100米距离量程、1毫米的分辨率2. ±1.5毫米高精度3. 距离、面积和体积轻松计算4. 勾股定理计算功能、三角形测量功能5. 连续测量、最大/最小数测量6. 放样测量、长度累加测量、倾斜角测量7. 底部、顶部和延伸测量切换8. 自动关机功能、背光灯显示10. 高防护等级二、电源要求防爆型式：矿用本质安全型，防爆标志：ExibI Mb。
防护等级：IP54；电池名称型号：AA干电池；安装/更换电池（请见图示A）三、基本结构 (见图B)1- （开启/测量）键2- 蓝牙/定时键3- 面积/体积键4- 单次/连续测量键5- 加（＋）键6- 存储键7- 测量基准边键8- 倾角测量和放样测量9- 间接测量键（勾股定理）10- 减（－）键11- 背光灯/单位转换12 - 清除/关机键四、LCD显示屏（请见图示C）1- 激光开启2- 测量基准边（前沿）3- 测量基准边（后沿)4- 多种测量功能面积测量体积测量单次利用勾股定律测量双次利用勾股定律测量5- 单次距离测量6- 电池电量7- 历史记录数8- 仪表错误警告9- 连续测量和最大/最小测量10-第一次测量值显示行11-第二次测量值显示行12-计算结果或主显示行五、初次操作与设置1、开机与关机开启仪器和激光。
较长时间按键关闭仪器3分钟后无操作仪器自动关闭。
2、清除键最后一个指令被取消或清除显示，在历史存储浏览模式下同时按存储键和清除键将清除所有历史数据。
3、测量基准边的设置（见图示D）仪器默认的基准边设置是后沿。
按键：下一个测量将以前沿为测量基准边，改变测量基准边时会有不同蜂鸣声提醒。
重新开机后测距基准边会回到默认值。
4、显示屏背光显示图D按背光灯/单位键，显示屏背光照明将开启或关闭。

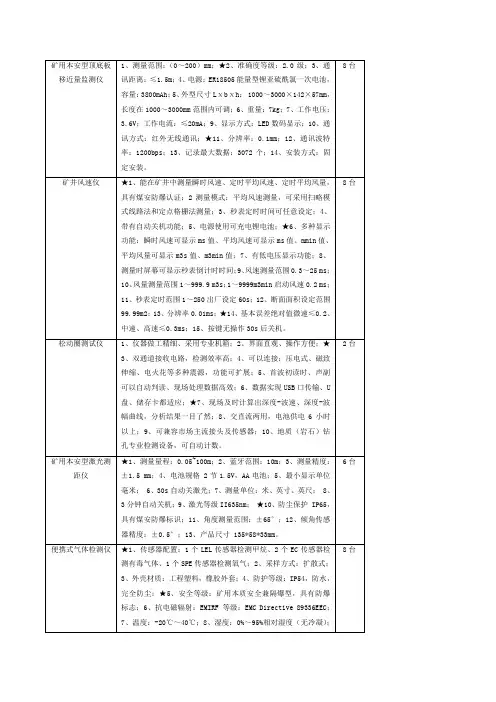

矿用本安型顶底板移近量监测仪
矿井风速仪
★1、能在矿井中测量瞬时风速、定时平均风速、定时平均风量，具有煤安防爆认证；2测量模式：平均风速测量，可采用扫略模式线路法和定点格栅法测量；3、秒表定时时间可任意设定；4、带有自动关机功能；5、电源使用可充电锂电池；★6、多种显示功能：瞬时风速可显示ms值、平均风速可显示ms值、mmin值、平均风量可显示m3s值、m3min值；7、有低电压显示功能；8、测量时屏幕可显示秒表倒计时时间；9、风速测量范围0.3～25 ms；10、风量测量范围1～999.9 m3s；1～9999m3min启动风速0.2 ms；11、秒表定时范围1～250出厂设定60s；12、断面面积设定范围99.99m2；13、分辨率0.01ms；★14、基本误差绝对值微速≤0.2、中速、高速≤0.3ms；15、按键无操作30s后关机。
8台
数字示波器
1、带宽：要求100MHz 双通道2、彩色显示器存储调出不小于15组测量设置和波形存储。3、显示屏要求：高亮度高寿命发光二级管背光无坏点A++级TFT真彩屏，侧面170度视角文字可清晰显示。★4、要求全金属外壳，全进口元器件。5、整机功耗要求不大于18瓦，风扇要求智能超安静设计。★6、要求自带1K-100K校准信号源，可代替逻辑笔功能。7、要求带全兼容USB接口（USB HOST&DEVICE），带1键存储功能。8、要求配进口原装示波器探头。★9、要求所投产品全球公布终身保修，产品上带终身保修标识。10、多种触发方式：强制触发按钮，单次触发按钮，带追踪模式。11、垂直档位自动校准功能，一键存储功能。12、记忆体不小于2M 点13、垂直灵敏度2mVdiv~10VDiv1-2-5步阶 准确度± 3% x |读值|+0.1div + 1mV，水平范围1nsdiv~50sdiv, 1-2-5 步阶、准确度±0.01%★14、示波器内带探头电压和电流单位；探头系数从0.1X~2000X，1-2-5步阶，13个位阶。★15、Signal撷取：最大实时取样1G Sas，有12个档位可以实现最大采样率；最大等效取样25G Sas。16、高速USB2.0接口模块及采集软件FREEWAVE，可以实现波形实时传输以及波形录制功能，可以借助虚拟示波器面板实时控制示波器。17、带GONoGO（即passfail）判断功能18、水平归零功能，水平粗调和细调功能，水平标记功能。19、可以光标测量某一段波形的可测量参数。20、带数据记录器功能（data logger）21、带FFT放大功能（zoom FFT）22、硬件计频功能，6位计频。23、两通道打开频宽不下降。24、体积不得大于140*142*310（mm）。25、提供产品合法来源渠道证明文件或厂家授权、售后服务承诺书。
山东省尤洛卡自动化装备 YHY60(A)矿用本安型数字压力计（单体支柱检测仪）说明书
适用于单体液压支柱压力检测YHY60(A)矿用本安型数字压力计（单体支柱检测仪）使用说明书山东省尤洛卡自动化装备股份有限公司出版日期：2008年8月提醒用户：在使用本仪器之前，请认真阅读使用说明书！！安全提示：井下严禁开盖更换电池！YHY60(A)型矿用单体支柱检测仪用于煤矿井下单体液压支柱工作阻力检测和记录。
它由单片计算机控制，集数字显示、存储、时钟、数字通讯等多功能为一体，具有体积小、精度高、操作方便、功耗低、携带方便等优点。
该数据采集器内含具有掉电保护的大容量数据存储器，可检测20个测区5000个压力数据，并可连续记录4天数据。
特有的低功耗设计可使用干电池（5号）或充电电池供电。
YHY60(A)矿用单体检测仪结构图。
图1 测量系统的组成示意图二、数据采集器的主要功能：1、检测功能可设置20个测区，每个测区可检测250个单体支柱的数据。
用户可自己设置使用一个或多个测区。
测区可以是一个工作面或工作面的一条测线。
2、记录功能可连续记录单体支柱4天的数据。
3、LCD点阵液晶显示器，用于显示数据、提示信息、系统信息。
4、全日历时钟显示，与记录数据自动对应。
5、具有掉电保护的非易失数据存储器，取出电池后数据不丢失。
6、电源自动关断，3分钟无操作自动关闭电源。
7、电池低电压指示。
8、内置通讯接口，具有与计算机通讯功能。
三、主要技术指标（一）传感器1、量程0——50MPa （过载50%）2、精度 1.5%（二）数据采集器1．检测量程0 —50 MPa2．显示分辨率0.1 MPa3．存储容量32KB4．通讯方式RS232C（异步）8位数据，1位起始位，1位停止位。
5．防爆标志Exibl6．电源DC 6V （4节5号电池）7．工作电流检测状态40 MA记录状态4MA8．体积14cm×8.5cm×4cm9．重量420克四、使用说明1．结构正面图背面图2．操作键盘说明（1）ON 电源开。
（2）OFF 电源关。
矿用本质安全型摄像仪使用说明书
安装、使用本产品前请认真阅读本使用说明书！KBA12-2型矿用本质安全型摄像仪使用说明书北京天地玛珂电液控制系统有限公司目录1 概述 (3)2 环境条件 (3)3 主要技术参数 (3)4 工作原理 (5)5 摄像仪的主要结构特征 (5)6 接线及使用操作方法 (5)7 使用和维护 (13)8 注意事项 (13)9 运输和贮存 (13)10 装箱文件及附件 .....................................................................................................错误！未定义书签。
KBA12-2型矿用本质安全型摄像仪使用说明书1 概述本说明执行Q/TM-63-2010《KBA12-2型矿用本质安全型摄像仪企业标准》，以及GB3836-2000的相关规定。
KBA12-2型矿用本质安全型摄像仪(以下简称摄像仪)适用于煤矿井下。
2 环境条件2.1 摄像仪应能在下列条件下正常工作：a)环境温度：0～+40℃；b)最大平均相对湿度：95%RH(25℃)；c)大气压力：80kPa～106kPa；d)无显著振动和冲击的场合；e)无破坏绝缘的腐蚀性气体场合；f)煤矿井下含有甲烷等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.2 摄像仪应能承受的最恶劣的贮运条件：a)高温：60℃；b)低温：-40℃；c)最大平均相对湿度：95%(25℃)；d)振动：50m/s2；e)冲击：500m/s2。
3 主要技术参数3.1 防爆类型及防爆标志防爆类型：矿用本质安全型。
防爆标志：Ex ib I 。
3.2 型号意义3.3 主要技术参数3.3.1 输入电压为直流12V。
3.3.2 质量：3kg 。
3.3.3 外形尺寸：135*130*68（mm*mm*mm*）。
外形尺寸图：产品列表：代号尺寸（mm ） 备注 L1 L2 L3 L4 L5 L6d1 d2 TMDSXY(KBA12)[KBA12]141 130110 70 217.84811 80产品辅件 矿用本质安全型摄像仪安装架外形尺寸图：4 工作原理该摄像仪主要工作是采集工作面视频图像，并通过以太网发送到主机或者监视器。
WTC-I瓦斯突出参数仪说明书2020.9
ISO9001:2015\ISO14001:2015\ISO45001:2018 认证企业中煤科工集团重庆研究院有限公司产品使用说明书WTC-I 瓦斯突出数据采集仪感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
警示语：1）使用或维修时不得改变本安电路和与本安电路有关的元器件的型号、规格和参数！2）不得改变电路中电器元件规格型号及参数！3）应固定人员使用，严格按使用说明书操作使用，非专业人员不得擅自打开仪器后盖！4）在井下和有爆炸危险环境中严禁打开仪器外壳！执行标准：GB 3836-2010Q/MKC 1388-2017版本号：Ver 1.4出版日期：2019 年 10 月目次1概述 (1)2结构和配置 (见附录A) (1)3技术特性 (1)4使用和操作 (2)5故障分析与排除 (7)6运输贮存 (7)7开箱及检查 (8)8产品资质编号 (8)附录A 采集仪结构示意图 (9)附录B 结构和配置及连结框图 (10)附录C 钻屑瓦斯解吸指标预测方法简介 (11)附录D 打印机使用说明 (12)IWTC-I 瓦斯突出数据采集仪产品使用说明书1概述1.1产品特点WTC-I 瓦斯突出数据采集仪(以下简称采集仪)是一种便携式矿用本质安全型仪器。
采集仪主要用于测定煤与瓦斯突出预测预报参数(配套YHC10 矿用本安型数据采集仪使用，以下简称 YHC10)。
采集仪具有背光液晶显示、功能符号提示、电池电量和数据无线实时传输等功能。
1.2主要用途及适用范围；具有体积小、重量轻、操作简单、性能可靠、防采集仪主要用于测定钻屑瓦斯解吸指标K1潮防尘等优点，是煤矿防止瓦斯灾害不可缺少的一种先进装备。
1.3品种、规格便携式本质安全型仪器。
1.4型号的组成及其代表意义W T C–I设计序号采集仪突出瓦斯1.5防爆类型及防爆标志防爆类型：矿用本质安全型；防爆标志：ExibⅠMb。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YHC1煤矿用本安型数据采集仪
使用说明书
执行标准 GB/T9969-2008
GB3836-2010
Q/HAKY10-2012
警告：
1，严禁改变仪器电路及与电路有关的元器件的型号规格及参数。
2，严禁使用本说明书规定以外的电池。
3，严禁改变仪器的结构。
4，与计算机联接应在井上安全场所进行。
YHC1煤矿用本安型数据采集仪
一、概述
YHC1煤矿用本安型数据采集仪是针对本公司煤矿井下具有红外接口设备的数据进行采集的便携式设备。
比如：本安型压力记录仪、红外离层数据记录仪，红外锚杆测力记录仪等的数据，可通过本采集器按照红外协议采集数据到采集器，然后带到井上通过传输接口输入到计算机里面，进行数据分析和管理。
二、产品型式与型号
2.1 防爆型式
矿用本质安全型，标志为“ExibⅠMb”。
2.2 型号命名
Y H C 1
最大监测距离：1 m
采集用
本安
仪器仪表类
三、主要技术指标
3.1 一般要求
采集仪应符合本标准要求，并按照规定程序和国家指定检验单位审批的图样及技术文件制造。
3.2 环境条件
3.2.1 工作环境条件
a) 工作温度：0℃~40℃
b) 相对湿度：≤ 95%（+25℃）
c) 大气压力：80kPa ~106kPa
d) 机械环境：无显著震动和冲击场合
f) 适用于煤矿井下有瓦斯和煤尘爆炸危险的环境中。
3.2.2 能承受的最恶劣的储运气候条件
a) 高温：+60℃
b) 低温：-40℃
c) 振动：加速度50m/s2
d) 冲击：峰值加速度500 m/s2
3.3供电电源
采用1节型号为PL203450的锰酸锂矿灯用锂离子蓄电池，串联10Ω/3W线绕式限流电阻，用环氧树脂灌封为一体构成本安电池组件。
电池容量：2500mAh,;
3.4本安参数
Uo:4.2V Io:0.42A
四、工作原理及结构
1、YHC1矿用本安手持采集器在红外数据采集系统中的工作性质，由三部分组成：矿用数字压力计、矿用本安手持采集器，计算机数据处理系统。
如图1所示，数据采集功能和红外数据通信功能，数据连续记录在压力计内，用矿用本安手持采集器进行采集，采集后携带至井上通过传输接口将数据自动地传送到PC计算机处理。
图1系统组成示意图
2、工作原理简图：图2
图2 工作原理简图
3、结构简图
采集器采用接口、电源一体化设计，外型结构为扁形长方体。
3.1YHC1煤矿用本安型数据采集仪外型结构示意图3：
图3 YHC1煤矿用本安型数据采集仪外型结构示意图由图可见，本结构包含薄膜按键和液晶显示器两部分。
3.2 YHC1煤矿用本安型数据采集仪前侧面示意图4：
图4 YHC1煤矿用本安型数据采集仪正面显示面板示意图其中，收：接收二极管，发：发送二极管
五、操作说明
采集仪的正面如图6所示。
图6 采集仪正面图
具体操作如下：
1，按“ON”键，屏幕上显示主界面
2，按“OFF”键，采集仪断电。
3，按“下翻”键，采集仪进入自身设置状态，屏幕上显示
用“上翻”键和“下翻”键上下选择，然后按“确认”键
当选择“调整时间”时，则进入采集仪调整时间界面，
如果不想调整时间则按“取消”键，采集仪又重新回到主界面。
如果想调整时间则按“确认”键，依次调整年、月、日、时、分，最后按“确认”键，如果设置成功屏幕上就会显示
B、当选择“上位机通讯”时，屏幕上就会显示
准备将采集仪内的数据传到电脑上去。
1、按“下翻”键，选择设置编号，如果采集仪与分机通信正常，屏幕上会显示
并且“00”在不停地闪烁，这时，你用“上翻”键增加，“下翻”键减小，等选定编号后，按“确定”键，设置分机的编号，当设置成功后，屏幕上显示
如果设置失败，屏幕上显示
2、按“下翻”键，选择启动分机，如果采集仪与分机通信正常，屏幕上会显示
然后用“确定”选定，如果设置成功，屏幕上显示
如果设置“失败”，屏幕上显示
启动分机成功后，20秒后，分机的数码管上会显示3个点，表明采集记录了一次数据，如果没有显示三个点，说明启动分机失败，需要重新启动一次。
3、开机按“下翻”键，选择采集压力值，如果采集仪与分机之间通信正常，屏幕上会显示
当采集数据成功后，屏幕上会显示
当采集数据失败后，屏幕上就会显示
*注意：分机在第一次安装使用时，必须使用清空分机数据键。
当采集仪对分机进行操作时，都是在分机数码管显示三个横杠时进行。
分机的数据要在72小时内采集一次，
六、维护及故障分析
（一）使用注意事项
1、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时更换电池。
2、在分机通讯窗口积聚大量的煤尘时，通讯前应清除煤尘。
（二）常见故障现象分析及排除
1、采集器打开电源后，无显示或显示瞬间自动关闭，系电池能量严重不足，应更换电池后使用。
2、不能正常的启动分机或通讯，可能是由于通讯窗口积尘太多，应清除后再进行通讯。
七、安全警示
1、严禁在井下打开机壳。
2、维修时必须由厂家专业人员井上进行维修。
3、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
4、必须使用本公司提供的电池组，严禁使用说明书规定外的电池。
5、更换电池必须在井上安全场所进行，严禁井下更换电池，否则后果自负。
八、随机备件及技术文件
1、产品合格证一份；
2、产品使用说明书一份；
3、产品装箱单一份。
九、运输和贮存
包装后的采集器在避免雨雪直接淋晒直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。
包装后的采集器应能在温度为-10℃～＋40℃，相对湿度不大于90％的环境中贮存12个月以上。
