绝缘操作杆(拉闸杆,令克棒)专业知识介绍

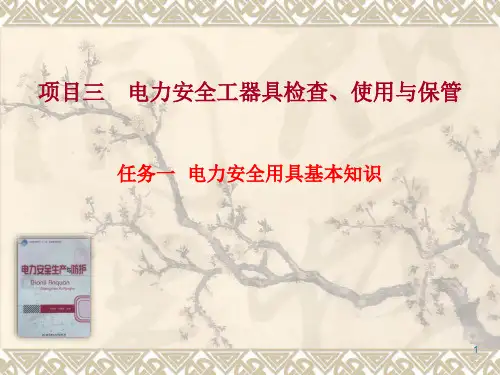

电力安全用具基本知识绝缘操作杆.ppt
7
任务一电力安全用具基本知识
（一）使用要求 为防止隔离开关闭锁失灵或隔离开关拉杆锁销自动脱落误合刀闸造成事故，常以绝
缘隔板或绝缘罩将高压隔离开关静触头与动触头隔离。 绝缘隔板只允许在35kV及以下电压等级的电气设备上使用，并应有足够的绝缘和机
械强度于35kV电压等级时不应
5
任务一电力安全用具基本知识
（4）在连接绝缘操作杆的节与节的丝扣时，要离开地面，以防杂草、土进入丝扣 中或粘在杆体的表面上，拧紧丝扣。
（5）操作时必须戴绝缘于套。雨雪天气在户外操作电气设备时，操作杆的绝缘部 分应有防雨罩。罩的防雨部分应与绝缘部分紧密结合，无渗漏现象，使用时要尽量 减少对杆体的弯曲力以防损坏杆体。使用绝缘杆时人体应与带电设备保持足够的安 全距离，并注意防止绝缘杆被设备接地部分或进行倒闸操作示意外壳短接，以保持 有效的绝缘长度。
3
任务一电力安全用具基本知识
（二）绝缘操作杆的组成 绝缘操作杆由三部分组成如图3-7所示。
（1）工作部分：大多由金属材料制成样式因功能不同而不同，均安装在绝缘部分 的上面。
（2）绝缘部分：起到绝缘隔离作用一般由电木、胶木塑料带、环氧玻璃布管等绝 缘材料制成。
（3）手握部分：用与绝缘部分相同的材料制成。
绝缘操作杆的使用要求与注意事项
绝缘操作杆的使用要求与注意事项绝缘操作杆是一种常用的电力工具，用于在高压电网上进行绝缘操作。
在使用绝缘操作杆时，有一些使用要求和注意事项需要遵守，以确保工作安全和操作的有效性。
一、绝缘操作杆的使用要求1. 选择合适的绝缘操作杆：根据实际工作需要选择适当的绝缘操作杆。
绝缘操作杆的型号和长度应根据工作高度和距离选择，确保能够安全地进行操作。
2. 检查绝缘操作杆的完好性：在使用绝缘操作杆之前，应仔细检查杆体的外观，确保没有明显的损伤或裂纹。
同时，还要检查杆端连接部分的固定情况，确保连接牢固。
3. 掌握正确的使用方法：使用绝缘操作杆需要掌握正确的使用方法。
应该清楚地了解如何正确地插入和取出操作杆，以及如何稳固地握住操作杆进行操作。
4. 保持操作杆的干净和干燥：绝缘操作杆应常保持干净和干燥，避免沾染杂物或水分。
在使用过程中，应注意避免操作杆接触到油污或湿润的表面。
5. 定期检查绝缘操作杆的绝缘性能：绝缘操作杆的绝缘性能是保证工作安全的关键。
因此，在使用之前和使用过程中应定期检查杆体的绝缘状况，确保其绝缘性能符合要求。
6. 存放绝缘操作杆时需注意：当不使用绝缘操作杆时，应妥善存放。
应将杆体处于干燥通风的环境中，远离酸、碱和易燃物品，以防止杆体受到腐蚀或损坏。
二、绝缘操作杆的注意事项1. 保持正确的操作姿势：在使用绝缘操作杆时，应保持正确的操作姿势，以确保操作的准确性和安全性。
操作人员应保持站稳，并将操作杆牢固地握住，避免滑动。
2. 注意绝缘操作杆的使用范围：绝缘操作杆通常用于高压电网的绝缘操作，但并不适用于所有情况。
在特殊的工作环境或作业要求下，需要合理选择和搭配其他绝缘工具进行操作。
3. 避免操作杆过长：操作杆过长可能会导致杆体弯曲或折断，从而影响操作的安全性和效果。
在使用绝缘操作杆时，应选择适当长度的杆体，避免过长或过短。
4. 不得将绝缘操作杆用于电极间：绝缘操作杆用于绝缘操作杠杆，不得将其用于电极间的连线或跨连线。
高压绝缘操作杆 令克棒 拉闸杆 专业知识详细介绍
高压令克棒/绝缘操作杆的构成：
主要由工作头、绝缘杆和握柄三部分构成。
绝缘杆：采用绝缘性能及机械强度俱佳、重量轻、经防潮处理的优质环 氧树脂管加工而成,具有重量轻,绝缘杆机械强度高,携带方便等特点。 握柄：采用硅橡胶护套及硅橡胶伞裙粘接，绝缘性能极佳，安全可 靠。 工作头：采用内嵌式结构更牢固、安全、可靠。
高压拉闸杆
拉闸杆是用于短时间对带电设备进行操作的绝缘工具，如接通或 断开高压隔离开关、跌落熔丝具等。
绝缘操作杆/ 高压令克棒的材质：
金佑绝缘操作杆一般采用玻璃钢环氧树脂杆手工卷制成型杆和机械拉挤成 型杆2种。两种绝缘杆各有优势：手工卷制杆的优点是张性大，但是纵向 强度相对机制拉挤成型杆小。验电器机制拉挤成型杆的优点是强度大，但 是横向张性相对手工卷制杆要小些。
绝缘操作杆/高压令克棒/拉闸杆分类
按长度： 3米，4米，5米，6米，8米，10米 按电压等级： 10KV拉闸杆，35KV拉闸杆，110KV拉闸杆，220KV拉闸杆，500KV拉闸杆
接口式绝缘操作杆 / 接扣式高压令克棒
接口式绝缘操作杆是比较常用的一种绝缘杆。金佑接扣式令克棒的分节处 采用螺旋接口，最长可做到10米，可分节装袋携带方便。 （1）10KV拉闸杆（高压令克棒，高压拉闸杆，绝缘操作杆） （2）35KV拉闸杆（高压令克棒，高压拉闸杆，绝缘操作杆） （3）110KV拉闸杆（高压令克棒，高压拉闸杆，绝缘操作杆） （4）220KV拉闸杆（高压令克棒，高压拉闸杆，绝缘操作杆）
高压绝缘操作杆 令克棒 拉闸杆 专业知识详细介绍
简介概述 / 特点分类 / 参数材质 / 金佑电力 / 尺寸规格 / 采购须知
绝缘操作杆
绝缘操作杆是一种专用于电力系统内的绝缘工具组成的统一称呼， 可以被用于带电作业，带电检修以及带电维护作业器具。
拉闸杆令克棒
绝缘操作杆也就是俗称的拉闸杆，是电力工人最常用的电力安全工器具，属于基本绝缘安全工器具，主要用于对配压变压器和线路开关进行停送电操作，因其与高压设备相接触，应采用耐压强度高、耐腐蚀、防潮性强、机械强度大、质轻，便于携带的材质制造而成。
在技术不发达时，人们常用木头作为拉闸杆的主要制作材料，但是木材不耐腐蚀，易枯朽，不结实耐用；现在的拉闸杆主要由环氧树脂制造而成，也就是俗称的玻璃钢。
玻璃钢这种材料绝缘强度高，耐腐蚀，质轻，便于携带。
绝缘操作杆的分类：接扣式绝缘操作杆、伸缩式绝缘操作杆绝缘操作杆的特点1、接扣式绝缘操作杆又叫绝缘拉闸杆，接扣式的在分节处采用螺旋接扣，不用时可拆装放在便携袋内，方便存放和取用。
2、伸缩式绝缘操作杆又叫令克棒，这种伸缩式的解决了接扣式是固定长度的困扰，可固定任意长度，操作更简单方便。
绝缘操作杆的参数：1、操作杆的长度：3节3米、3节4.5米、3节5米、3节6米、4节4米、4节5米、4节6米、4节7米、4节7.5米、4节8米、5节5米、5节6米、5节7米、5节7.5米、5节8米、5节9米、5节10米2、操作杆的电压：10kV、35KV、66KV、110KV、220KV、500KV绝缘操作杆的颜色：1、接扣式的操作杆有红色、黄色、绿色三种颜色，可根据您的要求选择哪种颜色2、接扣式的操作杆一般为黄色绝缘操作杆的要求:1、不同电压选择不同的操作杆长度:10KV的一般是3米；35KV的是4米；66KV的是4.5米、5米；110KV的是5米；220KV的是6米；500KV是7米以上。
2、雨雪天气尽量不要在外作业，但是必须外出作业时要选用防雨式拉闸杆，就是带绝缘子或者是“小伞”的拉闸杆。
绝缘操作杆的使用要求与注意事项
绝缘操作杆的使用要求与注意事项绝缘操作杆是一种常用的工业安全工具，主要用于高电压设备的操作和维护。
为了确保操作人员的安全和设备的可靠性，正确地使用绝缘操作杆非常重要。
本文将介绍绝缘操作杆的使用要求与注意事项，以帮助使用者正确地使用绝缘操作杆。
绝缘操作杆的基本原理绝缘操作杆是由绝缘材料制成的手柄，能够有效地防止电流通过人体，从而避免触电事故的发生。
绝缘操作杆的绝缘性能通常通过标准检测，其绝缘强度为30KV以上，能够适用于大多数高压设备操作。
绝缘操作杆的使用要求选择合适的绝缘操作杆在选择绝缘操作杆时，需要根据实际情况选择合适的工具。
一般来说，操作杆长度要与设备高度相匹配，以便取得稳定的操作和维护位置。
如果操作杆长度太长或太短，可能会造成平衡困难或不便实现工作。
此外，还应根据设备的电压等级选择相应的绝缘等级，并确保绝缘操作杆的表面无破损或污染。
使用绝缘操作杆前进行安全检查在使用绝缘操作杆之前，应当对其进行安全检查，以确认其绝缘性能。
具体检查内容包括：1.检查手柄表面是否有破损或污染现象；2.检查操作杆的强度是否符合标准；3.检查操作杆与设备安装的连接是否牢固；4.检查设备的工作电压并确认是否符合操作杆的绝缘等级。
正确使用绝缘操作杆在使用绝缘操作杆时，应当注意以下几点：1.操作杆的使用应该在干燥的环境中进行。
在湿润的环境中操作时，可在手柄上覆盖绝缘套管，以提高绝缘性能；2.操作者要集中精力，不要分心或反复移动操作杆，以避免意外事故；3.操作杆不应该碰到其他金属物体，以减小绝缘材料损坏的风险；4.如果必须在带电状态下进行操作，应如实向他人告知；5.操作杆尽量不要进行弯曲或折叠；6.操作杆应定期清洁、检查，以便及时发现磨损或损坏情况。
绝缘操作杆的注意事项在使用绝缘操作杆时，还需要注意以下几点：1.不要在电气火灾、气体泄漏、易燃易爆环境中操作；2.不要使用金属工具或手套操作；3.不要在钢筋混凝土上操作。
结论绝缘操作杆是一种非常重要的工业安全工具，能够有效地保护操作者的生命安全和设备的可靠性。
绝缘操作杆的正确使用方法和注意事项简版
绝缘操作杆的正确使用方法和注意事项绝缘操作杆的正确使用方法和注意事项1. 简介绝缘操作杆是一种常用的工具，用于操控电力设备和维护电力线路。
其具有良好的绝缘性能，可以有效地保护用户免受电击的危险。
本文将介绍绝缘操作杆的正确使用方法和注意事项，以确保用户在操作过程中的安全与便捷。
2. 正确使用方法2.1 选择合适的绝缘操作杆在选择绝缘操作杆时，应确保其具备足够的长度和强度，以适应需要操作的情况。
同时，要注意选择质量可靠的绝缘操作杆，以确保其绝缘性能符合相关标准。
2.2 确保绝缘操作杆干净整洁在使用绝缘操作杆之前，应仔细检查其表面是否有尘土、油污等杂质，并及时清洁。
杂质的存在可能会降低绝缘操作杆的绝缘性能，增加使用过程中的安全风险。
2.3 正确使用绝缘套筒或绝缘工具在需要进行电力设备操作时，应配备绝缘套筒或其他绝缘工具。
绝缘套筒和绝缘工具能够有效地隔离用户与电力设备之间的直接接触，进一步提高安全性。
2.4 使用绝缘鞭挞进行远距离操控对于一些无法直接接触的设备或线路，可以使用绝缘鞭挞来进行操控。
绝缘鞭挞的使用不仅能够保证用户的安全，还可以方便灵活地完成操控任务。
3. 注意事项3.1 注意绝缘操作杆的维护绝缘操作杆是一种用于操作电力设备的工具，因此需要定期检查和维护。
在使用前后，应检查绝缘操作杆的表面是否有损坏或裂纹，并及时修复或更换，以确保其良好的绝缘性能。
3.2 避免长时间使用绝缘操作杆长时间使用绝缘操作杆可能会导致用户疲劳，影响操作的准确性和安全性。
因此，在使用绝缘操作杆时，应适时休息，避免长时间连续使用。
3.3 注意操作杆的使用环境在使用绝缘操作杆时，应注意操作杆的使用环境。
避免将绝缘操作杆暴露在高温、潮湿、腐蚀性气体等恶劣环境中，以防止杆体受损影响其绝缘性能。
3.4 学习正确的使用方法使用绝缘操作杆之前，应确保掌握正确的使用方法，并了解相关安全知识。
在操作过程中，应遵循标准的操作程序，确保正确而高效地完成任务。
绝缘操作杆的正确使用方法和注意事项
绝缘操作杆的正确使用方法和注意事项绝缘操作杆的正确使用方法和注意事项1·引言绝缘操作杆是一种用于在电气维修和安装工作中隔离工作人员与电源之间的工具。
本文旨在提供绝缘操作杆的正确使用方法和注意事项，以确保工作人员的安全和工作的顺利进行。
2·绝缘操作杆的分类绝缘操作杆可以根据材料和用途进行分类。
根据材料分类包括橡胶绝缘操作杆、复合绝缘操作杆和纤维绝缘操作杆。
根据用途分类包括电力绝缘操作杆、通信绝缘操作杆和铁路绝缘操作杆。
3·绝缘操作杆的选购选购绝缘操作杆时，应注意以下几点：●确保操作杆符合国家标准和相关安全规范。
●检查操作杆的外观是否完好无损。
●确保操作杆的绝缘材料质量可靠，并具有足够的绝缘性能。
4·绝缘操作杆的正确使用方法使用绝缘操作杆时，应遵循以下步骤：●穿戴好相应的个人防护装备，如绝缘手套、绝缘鞋等。
●确保绝缘操作杆与电源之间的距离足够远，以防止电击事故发生。
●确保操作杆的外表面干燥清洁，并避免与尖锐物体接触，以防损坏绝缘层。
●使用操作杆时，要稳固地握住杆身，并保持平衡，以避免操作杆滑落造成意外。
5·绝缘操作杆的注意事项使用绝缘操作杆时，需要注意以下几点：●避免使用电源电压超过规定的范围，以防止绝缘破损。
●禁止在潮湿或有导电介质的环境中使用绝缘操作杆。
●长时间不使用时，应存放在干燥通风的地方，并避免受到高温、阳光直射等因素的影响。
6·附件本文档涉及附件：绝缘操作杆选购指南、绝缘操作杆使用演示视频。
7·法律名词及注释7·1 电气安全法规：指国家对电气设施及其使用提出的法律法规，主要包括《电气安全条例》等。
7·2 绝缘材料：一种具有良好绝缘性能的材料，可以阻止电流通过并起到隔离作用。
2024年绝缘操作杆的使用要求与注意事项(2篇)
2024年绝缘操作杆的使用要求与注意事项绝缘操作杆是基层农电工作人员最常用的安全工具之一，主要用来对农村配电变压器和线路开关进行停送电操作，因其直接与高压带电体接触，因此需正确掌握绝缘操作杆的使用要求与注意事项。
绝缘操作杆的组成它一般有三节，根据需要使用其中的一节、二节、三节，它由三部分组成：工作部分：起完成操作功能的作用，大多由金属材料制成，样式因功能不同而不同，并均安装在绝缘部分的上面；绝缘部分：起绝缘隔离作用，一般由电木、胶木、塑料带、环氧玻璃布管等绝缘材料制成；握手部分：用与绝缘部分相同的材料制成，为操作人员手握部分。
对绝缘操作杆的要求为保证操作时有足够的绝缘安全距离，绝缘操作杆的绝缘部分长度不得小于0.7m；要求它的材料要耐压强度高、耐腐蚀、耐潮湿、机械强度大、质轻、便于携带，一个人能够单独操作；三节之间的连接应牢固可x，不得在操作中脱落。
使用注意事项使用前必须对绝缘操作杆进行外观的检查，外观上不能有裂纹、划痕等外部损伤；必须是经校验后合格的，不合格的严禁使用；必须适用于操作设备的电压等级，且核对无误后才能使用；雨雪天气必须在室外进行操作的要使用带防雨雪罩的特殊绝缘操作杆；操作时在连接绝缘操作杆的节与节的丝扣时要离开地面，不可将杆体置于地面上进行，以防杂草、土进入丝扣中或粘缚在杆体的外表上，丝扣要轻轻拧紧，不可将丝扣未拧紧即使用；使用时要尽量减少对杆体的弯曲力，以防损坏杆体；使用后要及时将杆体表面的污迹擦拭干净，并把各节分解后装入一个专用的工具袋内，存放在屋内通风良好、清洁干燥的支架上或悬挂起来，尽量不要x近墙壁，以防受潮，破坏其绝缘；对绝缘操作杆要有专人保管；半年要对绝缘操作杆进行一次交流耐压试验，不合格的要立即报废，不可降低其标准使用。
2024年绝缘操作杆的使用要求与注意事项（2）____年绝缘操作杆的使用要求与注意事项绝缘操作杆是一种常用的安全工具，在电力、电气设备维修和安装等领域发挥着关键作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国电力工器具第一品牌
重信誉
靠质量
轻利益
三、参数
10KV绝缘操作杆尺寸： • 有效绝缘长度：2330mm • 金属端部接头长度：120mm • 握手部分：380mm • 金属中间接头总长度：240mm • 节数：3 • 外径尺寸：36mm • 总长：3070mm
小米 153**3321**9987
中国电力工器具第一品牌
重信誉
靠质量
轻利益
六、使用注意事项
使用前必须对以下若干项进行检查： 1.对绝缘杆进行外观检查，操作杆表面光滑，无划伤裂痕， 空心管断口处有赌封头，节杆之间连接牢固，不松动，不 脱落。 2.对每套高压绝缘杆上标记进行检查，是否明确，制造厂名 、生产日期、使用额定电压等是否准确完整。
中国电力工器具第一品牌
重信誉
靠质量
轻利益
小米 153**3321**9987
中国电力工器具第一品牌
重信誉
靠质量
轻利益
产品名称：绝缘操作杆 （高压拉闸杆、令克棒、 高压操作杆）
型号:JN-CZG-JK(铁接扣式) JN-CZG-S（伸缩式）
产品实物图
常用规格： 3节3米（10kv ） 3节4米（35kv ） 3节5米（110kv ） 4节6米（220kv ） 4节8米（500kv ）
三、参数
110KV绝缘操作杆尺寸： • 有效绝缘长度：3900mm • 金属端部接头长度：120mm • 握手部分：700mm • 金属中间接头总长度：240mm • 节数：3 • 外径尺寸：36mm • 总长：4960mm
中国电力工器具第一品牌
重信誉
靠质量
轻利益
四、用途
绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具， 如接通或断开高压隔离开关、跌落熔丝具、拉合电闸等。
外表美观、结构轻巧、操作方便，具备优良的机械电气性 能，适合各种高压条件下使用，绝缘性能良好使用安全。
中国电力工器具第一品牌
重信誉
靠质量
轻利益
二、分类
1.按连接方式分为：铁接扣式和伸缩式 2.按电压等级分为：10KV 35KV 110KV 220KV 500KV 3.按操作杆长度分为：3节3米、3节4米、3节5米、4节6米、4 节8米
中国电力工器具第一品牌
重信誉
靠质量
轻利益
绝缘操作杆简介
一、材质 二、分类 三、参数 四、用途 五、优势 六、注意事项 七、产品图片
中国电力工器具第一品牌
重信誉
靠质量
轻利益
一、材质
1.原材料： 采用优质玻璃纤维布、环氧树脂和306树脂苯酐、玻璃钢纤 维布以及固化剂等几大绝缘材料制成
2.绝缘操作杆体三道制作工艺： 第一次高温模具上初次定形 取下模具第二次高温 上漆
小米 153**3321**9987
中国电力工器具第一品牌
重信誉
靠质量
轻利益
七、产品图片
铁接扣式绝缘操作杆 伸缩式绝缘操作杆
小米 153**3321**9987
中国电力工器具第一品牌
重信誉
靠质量
轻利益
五、优势
1.绝缘杆部分：采用绝缘性能及机械强度俱佳、重量轻、经 防潮处理的优质环氧树脂管加工而成
2.握手部分：采用橡胶护套，绝缘性能极佳，安全可靠
3.端部金属接头：采用内嵌式结构更牢固、安全、可靠 4.可增加防雨罩，可全天候使用
小米 153**3321**9987
中国电力工器具第一品牌
重信誉
靠质量
轻利益
效绝缘长度：2990mm • 金属端部接头长度：70mm • 握手部分：700mm • 金属中间接头总长度：280mm • 节数：3 • 外径尺寸：36mm • 总长：4040mm
