创新智能衣架设计
基于物联网的智能晾衣架控制装置的设计
基于物联网的智能晾衣架控制装置，在机械结构上选择了最新 的传动机构，在运行模式上采用了符合当今社会流行趋势的创新智 能的控制模式，更是在晾衣架领域内一次大胆的突破与尝试。该型 晾衣架既可以实现传统型晾衣架的运作模式，又可以实现自动控制
图5 温湿度检测流程图 参考：张谦，孙晓，周浩，卢祥江，周叶青，谭利江，肖观生， 基于单片机的智能晾衣架设计：机械工程与自动化，2012(06):132140；胡帆，李文钧，何风行，变电运维现场的多目标超声定位系统 设计：物联网技术，2015,5(1):9-12；张俊，张安安，IEEE30节点系统 电压/无功优化:物联网技术，2016,6(5):43-45；李东亚，张洁峰，可伸 缩式自动晾衣架的系统设计：机电工程技术，2015(01)；郭中会，孙 春志，基于STM32晾衣机器人的设计：物联网技术，2015,5(10):7779；李素云，覃若宝，基于多传感器的智能晾衣架设计：山东工业 技术，2016(03):128；荆海霞，李洪义，一种智能晾衣架系统的设 计：机电一体化，2016,22(07):57-60。
图1 系统总体设计框图
3 硬件设计
智能晾衣架的硬件电路主要包括：核心控制器模块、温湿度检 测模块、光敏检测模块等。当湿度传感器察觉到“下雨”时，信号 发送给STC89C52，STC89C52向电机的左右两侧发出驱动指令，使 电机反转，收缩衣架。当运动机构移动到极限位置时，其限位开关 打开，STC89C52接收信号后，控制电机停止运转。当光线传感器 检测到光强时，STC89C52将驱动指令发送到电机。当阳光强度较 大时，STC89C52发出信令控制烘干衣架伸展开来烘干衣服。当阳 光强度较小时，STC89C52发出相反的指令收缩衣架收回衣物。
2 总体设计
智能晾衣架的设计
基于义隆EM78447A的智能晾衣架的设计摘要：如何解决由于人不在家，所晾衣服被雨水淋湿的问题呢？作者利用义隆单片机EM78447A芯片设计出一种智能晾衣架,它能够自动识别晴天和雨天,智能地为我们服务。
本文详细介绍该智能晾衣架的硬件电路（雨滴传感器、光照传感器、单片机硬件电路、电机驱动电路）的电路原理及其软件设计.关键词：EM78447A 智能晾衣架设计Abstract:How solve the problem that the clothes being dried in the sun are soaked by rain when you are absent? In order to do that， The author designed a kind of intelligent clothesrack which can distinguish sunny days from rainy days automatically by using righteousness prosperous monolithic integrated circuit EM78447A chip , the intelligence serves for us. In this article the hardware electric circuit (raindrop sensor, illumination sensor, monolithic integrated circuit hardware electric circuit, motor—driven electric circuit）principles of the intelligent clothesrack and its software designing are detailedKey word: The EM78447A, intelligent clothesrack， design0．引言每当下雨的时候,又恰好无人在家，然而你的衣服却晾在阳台上，你就会想我该怎么办呢？基于这个问题,我们设想：假如有一台智能型的晾衣架，它能够自动识别晴天和雨天，智能地为我们服务,多好啊！下面就给大家介绍我们的作品——晴雨智能晾衣架。
机械创新设计论文_新型晾衣架(1)(1)(1)
一、设计名称：智能折叠伸缩防雨晾衣架二、研究现状分析：目前人们所使用的晾衣架多为不能随外界环境变化而自动收缩的传统类型。
假如住户是双职工．或者住户，有事在外，那么如果下雨或者夜晚，传统类型的晾衣架，就做不到使晾晒在室外的衣物避雨、避露水的功能。
炎热夏日．上班族通常是把衣物晾晒在室外一整天。
住户：即使在家．为了减少麻烦。
也很少在夏日的正午把衣物收回室内。
等气温下降之后再把衣物拿出去晾晒。
暴晒对衣物的损伤极大。
现在晾衣架类型主要有：固定型、折叠伸缩式、手动升降型和自动升降型四种。
在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
晾晒衣服是生活中经常会遇到的活动，针对这一频繁而单调的工作，如果晾衣架是固定的，无疑增加了辛苦程度，而且还伴有危险。
以前，晾衣架最简单的一种是一根竹竿固定或悬挂在屋顶板下、窗外等地方；现在的居民很多是在天花板下焊接一根铁管作为晾衣架的挂具，晾衣服时，必须将衣服一件一件地穿上衣架，再用杈子将衣服挂在铁管上，工作效率低，又不方便，时常将衣服掉地弄脏，而且还不能充分利用阳光。
而目前市场上所卖的自动晾衣架只能满足单一的升降或单一的收缩功能，但升降功能只能解决挂衣服费力的问题却不能很好的利用阳光资源，而收缩功能刚好相反，只能解决充分利用阳光资源但不能解决费力这个问题。
本实用新型晾衣架正是基于上述的考虑设计的。
针对目前这种情况，我想设计一款实用的可折叠伸缩防雨晾衣架，希望能为所有的家庭主妇带来方便。
三、方案总体描述，拟实现的功能与应用场合及特点：1、明确设计任务，编写设计任务书：智能折叠伸缩防雨晾衣架的设计任务书机械系统的能量流图E I —— 电源输入到机械系统的能量；E C —— 克服工作机构负载而作功的能量，是机械系统的有效能；E S —— 系统广义储能，是机械系统工作过程中系统储能和释放能量的代数和；E L —— 系统损耗的总能量，包括驱动系统和机械传动部件中的各种能量损耗。
基于Arduino单片机的智能晾衣架的设计

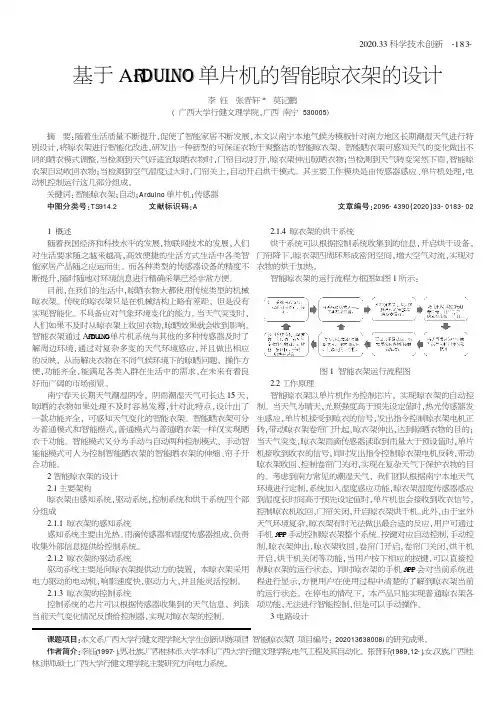

2020.33科学技术创新基于A r duino 单片机的智能晾衣架的设计李钰张晋轩*莫记鹏(广西大学行健文理学院,广西南宁530005)1概述随着我国经济和科技水平的发展,物联网技术的发展,人们对生活要求随之越来越高,高效便捷的生活方式生活中各类智能家居产品随之应运而生。
而各种类型的传感器设备的精度不断提升,随时随地对环境信息进行精确采集已经非常方便。
目前,在我们的生活中,晾晒衣物大都使用传统类型的机械晾衣架。
传统的晾衣架只是在机械结构上略有差距,但是没有实现智能化。
不具备应对气象环境变化的能力。
当天气突变时,人们如果不及时从晾衣架上收回衣物,晾晒效果就会收到影响。
智能衣架通过A r du ino 单片机系统与其他的多种传感器及时了解周边环境,通过对复杂多变的天气环境感应,并且做出相应的反映,从而解决衣物在不同气候环境下的晾晒问题,操作方便,功能齐全,能满足各类人群在生活中的需求,在未来有着良好而广阔的市场前景。
南宁春天长期天气潮湿阴冷,阴雨潮湿天气可长达15天,晾晒的衣物如果处理不及时容易发霉,针对此特点,设计出了一款功能齐全,可感知天气变化的智能衣架。
智能晒衣架可分为普通模式和智能模式,普通模式与普通晒衣架一样仅实现晒衣干功能。
智能模式又分为手动与自动两种控制模式,手动智能能模式可人为控制智能晒衣架的智能晒衣架的伸缩、帘子开合功能。
2智能晾衣架的设计2.1主要架构晾衣架由感知系统,驱动系统,控制系统和烘干系统四个部分组成2.1.1晾衣架的感知系统感知系统主要由光热。
雨滴传感器和湿度传感器组成,负责收集外部信息提供给控制系统。
2.1.2晾衣架的驱动系统驱动系统主要是向晾衣架提供动力的装置,本晾衣架采用电力驱动的电动机,响影速度快,驱动力大,并且能灵活控制。
2.1.3晾衣架的控制系统控制系统的芯片可以根据传感器收集到的天气信息,判读当前天气变化情况反馈给控制器,实现对晾衣架的控制。
2.1.4晾衣架的烘干系统烘干系统可以根据控制系统收集到的信息,开启烘干设备,门帘降下,晾衣架四周环形成密闭空间,增大空气对流,实现对衣物的烘干加热。
智能家居晾衣架设计说明

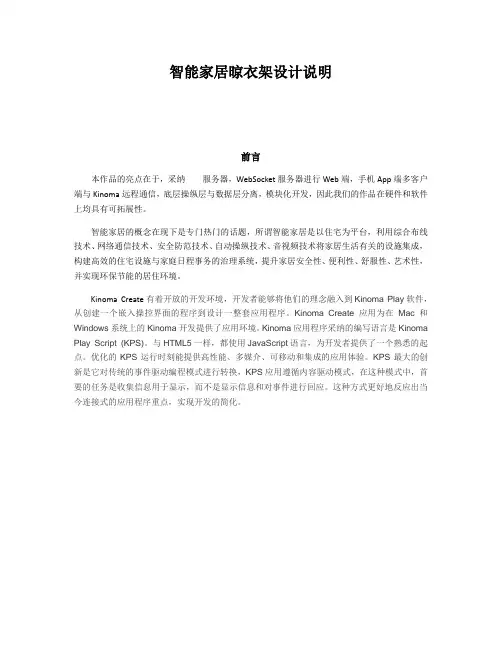

智能家居晾衣架设计说明前言本作品的亮点在于，采纳服务器，WebSocket服务器进行Web端，手机App端多客户端与Kinoma远程通信，底层操纵层与数据层分离，模块化开发，因此我们的作品在硬件和软件上均具有可拓展性。
