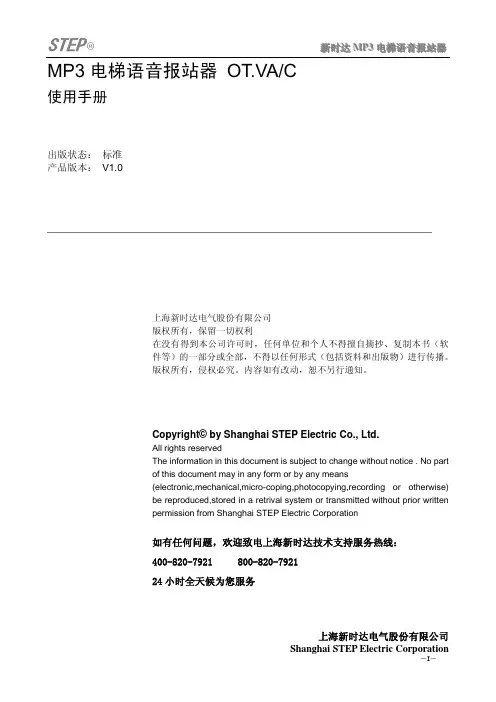

电梯MP3语音报站器使用手册

内容如有改动，恕不另行通知。

Copyright© by Shanghai STEP Electric Co., Ltd.All rights reservedThe information in this document is subject to change without notice . No partof this document may in any form or by any means(electronic,mechanical,micro-coping,photocopying,recording or otherwise)be reproduced,stored in a retrival system or transmitted without prior writtenpermission from Shanghai STEP Electric Corporation如有任何问题，欢迎致电上海新时达技术支持服务热线：400-820-7921 800-820-792124小时全天候为您服务上海新时达电气股份有限公司一、外形图片及尺寸图1 语音报站器外形图图2 语音报站器尺寸（mm）上海新时达电气股份有限公司二、产品特性1、采用MP3解码技术，声音清晰优美；2、采用SD卡存储文件，数据更新方便；3、可播报用户自选或自行录制的报站音、背景音乐、广告词等；4、支持背景音乐断点续播；5、音量可调节；6、自带扬声器，无需外接音箱；7、一段时间内无外召或指令信号，报站器能够自动停止播放，节约用电；三、功能说明1、报站内容及时序1）上电后播报背景音乐，当电梯运行到将要停靠的楼层时，即到站钟被触发时（此触发时间可通过主板参数F61调节）预报当前楼层，楼层播报完毕后，从断点处继续播报背景音乐；2）当电梯开门时，报电梯开门音，固定时间后（5s）播报电梯即将运行的方向；3）电梯关门时，报电梯关门音；4）当电梯关闭照明时，停止播放背景音乐；5）超载时，报电梯超载音。

蒂森自动扶梯操作指导

二、扶梯的简要概述
概要
常规注意事项：急停按钮上/下行钥匙开关
安全提示形象贴图：小孩必须拉住宠物必须抱着握住扶手带禁止使用手推车
安全
本操作手册的目的是为了确保扶梯的安全运行，其中已包含相关的信息和建议。请严格按照操作手册的安全规定来运行扶梯，不可用作其它用途。
一、正常运行
扶梯的唯一用途是用于运送行人。宠物等小动物必须由行人携带着才能运送。
打开机房盖板前，需确保扶梯停止运行，并保证期间不能被重新启动。扶梯与其它机械设备一样，要求：
－正确的操作。－操作人员定期检查。－定期保养及技术安全检测。－如有必要，尽快维修。
按照以上要求操作，扶梯将会在最良好的安全状态下运行。以上要求是扶梯操作人员安全防范方面的职责。
服务
一、检查
检查时，操作人员需检查扶梯是否有明显的故障。如发现功能性故障或运行异常，请务必停止运行扶梯并通知机电车间。在维修完成之前不能再次启动扶梯。
作安全方面的维保
工
作
安全检测预防性保养
包括技术安全检测
注：安全检测预防性保养必须至少每年一次。
服务
三、维修
部件故障影响到扶梯安全性能的，须将零部件更换。
四、记录保存
维保维修工作须作记录，并包含以下数据：
－类型及范围－如有必要，记录额定数值或工作区域变化的相关数据－日期、操作员、签名
废弃物处理
FT732设置有梳齿板安全装置，这一安全装置被触发，例如当梯级链和梳齿板之间出现异物堵塞的情况下，梳齿板沿水平方向压缩开关，关闭扶梯。
五、扶手带导入口
安全装置
扶手带在其穿入扶梯的扶手代入口处有扶手安全入口加以特别保护。
这一系统有两对膜板前后重叠组成，外部膜瓣的作用是防止非正常启动，如果有外部异物随扶手带同时进入其入口，内膜瓣张开，扶梯立即停止运行。外膜瓣同时也打开，在扶手带四周形成一个更大的孔洞，减轻已进入的身体或者物品被挤：手）进入到扶手入口

电梯语音报站说明书

ALX-VRS智能‎电梯语音报‎站设备说明‎书●【产品概述】ALX-VRS智能‎电梯语音报‎站设备采用‎高速处理器‎为控制核心‎,通过双红外‎技术来计算‎电梯的运行‎状态，系统性能稳‎定，能准确无误‎的报层。

智能电梯报‎站器主要特‎点是，与电梯控制‎系统无任何‎电气的接线‎，不会影响电‎梯安全系统‎。

省去繁琐的‎技术要求及‎技术避垒，电梯状态及‎楼层数据全‎部自采样，报层正确，安装简单方‎便，适用于各种‎电梯。

本设备支持‎U盘FLA‎S H 模式或‎S D卡模式‎。

根据用户需‎求可选，也可根据电‎梯客户需要‎提供接线型‎来报层：二进制，十进制，格雷码，BCD码等‎方式；也可以根据‎电梯客户口‎提供通信型‎来报层：CAN总线‎，RS232‎/RS485‎等方式。

ALX-VRS智能‎电梯语音报‎站设备采用‎高速处理器‎，MP3技术‎来设计的，语音源是专‎业的录音室‎录制，音质优美，悦耳动听，双声道立体‎声效果，高保真，无失真。

该设备可通‎过配置文件‎灵活设置，可满足不同‎场合各个用‎户的要求，操作简单容‎易。

报站语音采‎用国语，英语，日语，粤语，中英双语等‎，可根据用户‎要求可选。

电梯到层时‎，除了能报“某某层到了‎”，还能附加提‎示语或广告‎语等，如：“汇源提示您‎，5层到了”，“2号梯提示‎您，8层到了”，“某某公司到‎了，欢迎光临”。

电梯由停靠‎状态开始运‎行时，能够自动提‎示乘客电梯‎运行方向，如：“电梯上行”或“电梯下行”，以便乘客了‎解电梯的运‎行方向。

背景音乐采‎用世界名曲‎，也可根据用‎户喜好自行‎添加，删减背景音‎乐，操作简单。

电梯运行期‎间可设置关‎闭/打开背景音‎乐。

打开背景音‎乐时，电梯在运行‎期间能播放‎背景音乐、广告、特种节日宣‎传语等；不打开时，背景无声。

到站钟语音‎是用户根据‎所用的电梯‎情况来自定‎。

有的电梯有‎到站钟时，用户就可关‎闭本设备到‎站钟，同时延时时‎间（原有到站钟‎所播放时间‎），后再报站；没有到站钟‎时，用户可根据‎自己的爱好‎来选到站钟‎声音类型。

扶梯微机控制系统指导手册

Escalator & Passenger conveyor Control System Guide扶梯、自动人行道微机控制系统 VIS-1000/1500操作手册（VERSION: 2.0）SHANGHAI SEAGAZE ELECTRIC Co., Ltd.目录一、VIS 1000/1500微机控制系统功能简介 ---------------------------------------------------------------------------------11、上下操纵运行功能 ------------------------------------------------------------------------------------------------------------12、扶梯/人行道开启时声光报警提示功能 ----------------------------------------------------------------------------------13、扶梯/人行道运行状态液晶显示/LED显示功能 -------------------------------------------------------------------------14、扶梯/人行道经济运行功能 -------------------------------------------------------------------------------------------------15、扶梯/人行道自学习功能 ----------------------------------------------------------------------------------------------------16、扶梯/人行道出厂前自检测功能 -------------------------------------------------------------------------------------------17、故障分级与故障压栈实时存储功能 ---------------------------------------------------------------------------------------18、自动加润滑油功能 ------------------------------------------------------------------------------------------------------------19、乘客反向进入提示功能 ------------------------------------------------------------------------------------------------------110、软停车功能 -------------------------------------------------------------------------------------------------------------------111、速度异常保护功能------------------------------------------------------------------------------------------------------------112、非操纵逆转保护功能 -------------------------------------------------------------------------------------------------------113、厂家级密码限制功能 -------------------------------------------------------------------------------------------------------114、用户级故障屏蔽功能 -------------------------------------------------------------------------------------------------------115、安全回路保护功能 ----------------------------------------------------------------------------------------------------------116、接触器异常保护功能 -------------------------------------------------------------------------------------------------------117、工作制动器异常保护功能 -------------------------------------------------------------------------------------------------218、运行方向、故障显示等外部接口输出功能 ------------------------------------------------------------------------------219、变频控制方式下锁梯节能功能 -------------------------------------------------------------------------------------------220、附加制动器异常保护功能 -------------------------------------------------------------------------------------------------221、双微机控制功能 -------------------------------------------------------------------------------------------------------------222、监控功能 ----------------------------------------------------------------------------------------------------------------------2 22、电机过载、过热保护功能 ---------------------------------------------------------------------------------------------------2二、VIS 1000/1500微机控制系统与传统PLC控制方式的比较 ---------------------------------------------------------2三、VIS 1000/1500微机控制系统微机板图片端口定义与描述 ---------------------------------------------------------41、微机控制系统VS 1500 结构图片与安装尺寸 --------------------------------------------------------------------------42、VIS 1000/1500标准信号输入、输出端口定义 ---------------------------------------------------------------------------43、VIS 1000/1500电源输入输出端口定义 -----------------------------------------------------------------------------------74、CAN-BUS串行口J10（监控端口）、J11（双微机端口）定义 --------------------------------------------------------------85、VIS 1000/1500异步口J12输出端口定义 --------------------------------------------------------------------------------8四、VIS 1000/1500微机控制系统的构成与参数说明 ---------------------------------------------------------------------91、手持操作器与电梯外部液晶显示器图片结构及使用说明 ------------------------------------------------------------92、微机控制系统人机界面内容说明 ------------------------------------------------------------------------------------------9 A）扶梯/人行道状态观察菜单与密码设定说明 ----------------------------------------------------------------------------9 B）进入工厂菜单的操作（主参数设置） -----------------------------------------------------------------------------------10C）工厂菜单的操作（基本参数设置） ----------------------------------------------------------------------------------------13 D）用户菜单的操作 -------------------------------------------------------------------------------------------------------------16五、微机控制系统的功能说明------------------------------------------------------------------------------------------------191、检修运行 ----------------------------------------------------------------------------------------------------------------------192、自学习运行 -------------------------------------------------------------------------------------------------------------------193、正常运行中的工厂检验测试 ----------------------------------------------------------------------------------------------194、ECO运行功能 ----------------------------------------------------------------------------------------------------------------205、软停车 --------------------------------------------------------------------------------------------------------------------------206、变频控制模式下的锁梯功能 ----------------------------------------------------------------------------------------------207、警铃的各种不同声音提示功能 -------------------------------------------------------------------------------------------208、乘客逆向进入保护功能 ----------------------------------------------------------------------------------------------------219、用户在非安全部件损坏后的故障处理 ----------------------------------------------------------------------------------2110、用户自行选择扶梯/人行道的ECO方式及ECO时间 --------------------------------------------------------------2111、监控功能---------------------------------------------------------------------------------------------------------------------21六、微机控制系统的故障保护与处理方法 ---------------------------------------------------------------------------------221、0A-0F扶梯/人行道一级故障 ----------------------------------------------------------------------------------------------222、1A-1F为扶梯/人行道二级故障 -------------------------------------------------------------------------------------------223、01-29为扶梯/人行道三级故障 -------------------------------------------------------------------------------------------234、30-49为厂家级故障 ---------------------------------------------------------------------------------------------------------24七、自动扶梯/人行道的维护与保养 -----------------------------------------------------------------------------------------241、了解自动扶梯运行情况 ----------------------------------------------------------------------------------------------------242、设立必要维修安全措施 ----------------------------------------------------------------------------------------------------243、优先处理紧急情况 ----------------------------------------------------------------------------------------------------------254、梯路系统保养 ----------------------------------------------------------------------------------------------------------------255、扶手系统保养 ----------------------------------------------------------------------------------------------------------------256、检查安全保护装置 ----------------------------------------------------------------------------------------------------------257、保养调整传动部件 ----------------------------------------------------------------------------------------------------------258、护壁板、内外盖板、围裙板的清洁工作(有的单位是甲方自理) -----------------------------------------------------259、检查控制照明系统 ----------------------------------------------------------------------------------------------------------2510、梯路的清洁工作 ------------------------------------------------------------------------------------------------------------2511、梯级的清洁工作和整体检查 ---------------------------------------------------------------------------------------------2512、上、下机房的清洁工作 ----------------------------------------------------------------------------------------------------2613、润滑油的补充与更换 ------------------------------------------------------------------------------------------------------2614、结束收尾工作 ---------------------------------------------------------------------------------------------------------------2615、其它 ---------------------------------------------------------------------------------------------------------------------------26八、扶梯/人行道微机控制系统的工厂调试说明 --------------------------------------------------------------------------271、微机控制系统使用前须知 -------------------------------------------------------------------------------------------------272、微机控制系统电气安装完毕后通电前的检查步骤 -------------------------------------------------------------------273、微机控制系统通电后的检查 ----------------------------------------------------------------------------------------------274、参数设定 ----------------------------------------------------------------------------------------------------------------------275、检修运行调试 ----------------------------------------------------------------------------------------------------------------276、正常运行预调试 -------------------------------------------------------------------------------------------------------------287、自学习调试 -------------------------------------------------------------------------------------------------------------------288、系统功能调试 ----------------------------------------------------------------------------------------------------------------289、出厂前烤机测试 -------------------------------------------------------------------------------------------------------------2810、结束测试 ---------------------------------------------------------------------------------------------------------------------28前言衷心感谢您阅读《VIS-1000/1500扶梯/人行道控制系统说明书》，本说明书系统介绍了扶梯/人行道微机控制系统的功能特点与使用方法，我们力求详尽、准确地表达产品技术层面所涵盖的内容，希望能为您在产品的使用上带来帮助。

iSound人体感应语音提示器-ATM取款机语音-银行语音-语音广告机[指南]

iSound人体感应语音提示器-ATM取款机语音-银行语音-语音广告机[指南]iSound人体感应语音提示器使用说明书作者:姚海国電話:壹伍玖壹玖玖玖捌捌叁零一、产品特点, 支持的WAV和MP3音频格式播放，音质优美;*注1, 语音更新方便，用户可通过上位机更新语音或从U盘和SD卡拷贝到内部FLASH;*注2, 支持外挂最大 64M SPI Flash 作为存储语音的载体，语音长度可达 2000 多秒;, 最多可支持 3328 段语音;, 90度,120度扇面，4米人体感应距离;, 宽电压范围AC 100,250V注1:型号:WT01i042016只支持WAV音频文件～型号:WT01i045016支持8~320Kbps MP3音频文件。

注1:型号:WT01i042016只支持通过下载器连接电脑更新语音～型号:WT01i045016支持从U盘或SD卡拷贝到内部FASH。

二、产品应用本产品并不是一个简单的语音提示器，而是一个具有智能人体感应，并带电源控制功能的智能人体感应语音提示器。

不仅带有语音提示功能，还具有电源控制功能，在播放语音提示语的同时还控制设备电源的打开和关闭。

采用人体感应触发方式，具有感应角度大、触发灵敏等特点。

智能触发，无需手动操作。

适合用于楼梯灯、通道灯光控制、迎宾门等场合。

三、产品规格工作电压: AC 100,250V/50,60Hz待机电流: ?3.5mA播放语音功耗: ?2W负载: ?100W(阻性负载)FLASH容量: 标配16Mbit FLASH(可定制4,64Mbit) 人体感应角度: 90,120度人体感应距离: 4米内使用环境: 仅限于室内使用，相对湿度小于95%产品入墙部分尺寸: 86mm*86mm*28mm产品墙外部分尺寸: 86mm*86mm*15mm四、功能面板 LED指示灯*注1 语音下载接口/USB接口TF卡接口*注2注1:语音下载接口/USB接口～在WT01i042016上是一个语音下载接口～不是USB接口～须通过专用的下载器连接到电脑上更新语音。

扶梯人行道电器调试手册样本

XR 600系列—————————————————————————————————————————————————扶梯/人行道电器调试手册概述:本手册对D10C5系列普通、智能型扶梯、人行道控制系统的安装、使用、维护进行了全面系统的阐述, 可作为系统安装调试维护的使用参考资料。

型号及含义:目录:第一章电器原理图——1 第四章控制系统操作说明——12 第七章控制系统元件表——20第二章电器放线图——6 第五章调试说明——————15 第八章故障代码表————24第三章控制系统简介—7 第六章维护说明——————19 第七章整机电器配置表——25说明:本手册内容如有更改恕不另行通知。

第三章控制系统简介一.概述:控制系统包括上端控制箱、下端配线箱、照明、安全开关、控制按钮监控装置及连接线缆。

a）制系统采用了PCL程序控制, PCL机是控制系统的核心。

主要控制器件及驱动控制部分均在上部控制箱内, 其具体组成说明见”电气控制系统元件明细表”。

b）电源要求三相五线制, 相电压为380V( ＋7﹪－10﹪) , 接地电阻不大于4Ω。

二.主要功能:a）Y/Δ起动( 8kw可直接启动) ;b）正常运行;c）检修运行;d）智能运行;e）缺相和错相保护电机过热保护。

三.辅助功能:a）安全制动器;b）中心润滑系统;c）电机速度监控( 超、欠速) 、非操作防逆转监控;d）故障显示功能;e）扶手带速度监控( 超、欠速) 、 ( 根据用户要求) ;f）运行方向指示灯( 根据用户要求) ;g）附加制动器( 根据用户要求) ;四.安全回路a）从接线端号A34、 B10、 A35、 A36、 A37、 A38、 B11为基本安全回路, 不可随便跨接。

b）从接线端号A15开始经A16、 A17、 A18、 A19、 A20、 A21、 A22、 A23、 A24、 A25、 A26、 A27、 A28、 A29、 A30、A31、 A32、 A33、 A34为常规安全回路, 在检修运行时, 为排故障需要能够临时跨接, 但正常运行时严禁跨接。

SJT-YBA-V13语音播报器用户手册说明书

SJT-YBA-V13 Voice Announcement DeviceUser ManualVer: V1.1ContentsPROLOGUE (2)1. Main Features (3)2. Structure Diagram and Principle (3)2.1 Principle (3)3. Configuration and Installation (4)3.1 Structure Diagram (4)3.2 Input terminals Definition (5)3.3 Wring diagram of serial communication system (5)4. Operation Instruction (6)4.1 The scope of floors broadcasting (6)4.2 The Language of Broadcasting (6)4.3 Broadcasting Welcoming Speech or Advertisement Words (6)4.4 Serial Mode Communication Setting (6)4.5 Select Arriving G ong Voice “Dingdong” (6)4.6 Door open/ close announcement function (7)4.7 Broadcasting Running Direction (7)4.8 The Announcement for Overload Function (7)4.9 The Announcement for Elevator in Fire Service Status (7)4.10 The Announcement for Elevator in Sliding Status (7)5. Commissioning Instruction (8)5.1 Setting Menu (8)5.2 Voice File Self-Studying (9)5.3 Indicator light status (9)5.4 Common Fault Handling (9)6. Ordering Information (10)Appendix I Update Instruction of Voice Files (10)Appendix II Voice Files Address List (11)PROLOGUESJT-YBA-V13 elevator voice announcement is an upgraded version of V12. V13 has the full functions of V12. This voice announcement system bases on the CAN cable elevator control system of our company. It doesn’t only have basic functions of general voice announcement, but also have simple wiring and configuration, nice appearance. The main technical characteristics are as follows:1.Adopting build-in FLASH memory voice module, the voice is in MP3 form, sound issimilar to CD. It is of better compatibility and smaller occupied capacity, and is easier to make. As the carrier of the voice file, the build-in FLASH memory has high performance, high security, and the voice update is very convenient, you only need to connect the module to computer with USB port.2.During the synthesis and record of voice, it adopts “GOLDWAVE” professional voicesoftware to process the audio. Special voice content could be composed by customer or our company. The procedure of realization of such function is only to input the voice files into the FLASH memory by the rules, which shortens the delivery time.3.SCM adopts STM8S208R8 of STMicroelectronics.1. Main Features∙Reliable performance, interference-free∙Convenient installation, commissioning-free∙Announcement of elevator running direction and floor2. Structure Diagram and PrincipleThe diagram of the SJT-YBA-V13 components is as follows:Figure 1 System Structure Diagram2.1 PrincipleThe shell of SJT-YBA-V13 elevator voice announcement is made of plastic. The main control MCU is STM8S208. WT2003 voice module transfer its inner voice files to analog voice signals through operational amplifier. It is transmitted to speaker, then gives out euphonic sound. All voice files are stored in the internal serial flash, and use USB port for file replacement.The working principle is as follows: after the voice announcement communicates with the elevator control system, it receives the elevator data through CAN bus in real time, and controls the voice chip to decode the audio file according to the landing information, and drives the speaker through the power amplifier circuit to realize the speech broadcast of the corresponding floor station.3. Configuration and Installation3.1 Structure Diagram3.1.1 DimensionsFigure 2 Plane layout3.1.2 Front and back layoutFigure 3 Front and back layout3.2 Input terminals Definition3.3 Wring diagram of serial communication systemThe upper part in Figure 4 is terminals on voice announcement device, the lower part is terminals of traveling cable, please connect them as shown in follows:+24V GND C+C-+24T GND1C+C-Terminal Block of Annoucement Traveling CableFigure 4 Wiring Diagram4. Operation Instruction4.1 The scope of floors broadcasting4.1.1 The standard broadcasting scope of this serial system announcement is:-3 ~ 50, B, G, B1, and B2. The explanation of those characters is:“G”: The Ground Floor;“B”: B floor;“B1”: Basement One;“B2”: Basement Two;4.1.2 When elevator reduces the speed and before stop at leveling, the device willannounce. For example: “arriving floor one”4.2 The Language of BroadcastingVoice A or Voice B can be changed by setting menu selection . Factory will build-in programming in the chip; the programming can be Chinese, or English, or Chinese with English.4.3 Broadcasting Welcoming Speech or Advertisement Words4.3.1 Trough the setting menu to select broadcasting or not welcomingspeech or advertisement.4.3.2 The serial system announcement will announce “welcome you to comein” after the door closed at base floor. We also can meet your special requirement for broadcasting content.4.4 Serial Mode Communication Setting4.4.1 Serial mode：Getting information from CAN bus4.5 Select Arriving Gong V oice “D ingdong”S elect broadcasting voice “dingdong” or not by setting menu.4.6 Door open/ close announcement function4.6.1 Select the door open/close announcement function or not by settingmenu.4.6.2 When system outputs door open signal, it announces voice “Open door”.After that, if the door open signal re-output, the voice will be announced again.4.6.3 when system outputs door close signal, it announces voice “Close door”,if there is car call been registered before door closing, it will announce running direction first, then announce “Close door”.4.7 Broadcasting Running Direction4.7.1 While door keeps open and there is a call registered, it will announceprepare running direction as “G oing up” or “G oing down”.4.7.2 When door is at closing process, there is door open signal comes fromdoor open button or door sensor, it will announce the running direction prepared gain.4.7.3 If the door keeps open, after announcing the running prepared direction,20 seconds later, it will be announced again.4.8 The Announcement for Overload Function4.8.1 If there is an overload signal; it will give a voice “car is overload now”.4.8.2 If the car always gets in overload status, it will announce “car is overload”in every 20 seconds.4.9 The Announcement for Elevator in Fire Service Status4.9.1 When elevator is in fire status, it will announce “fire alarm! Get outelevator immediately”4.9.2 If elevator is in fire status all long, it will announce the alarm voice inevery 20 seconds.4.10 The Announcement for Elevator in Sliding Status4.10.1 When elevator is in Sliding status, it will announce “Elevator fault! Getout elevator immediate ly”4.10.2 If elevator is in sliding status all long, it will announce the alarm voicein every 20 seconds.5. Commissioning Instruction5.1 Setting MenuSetting Mode：The voice station is installed successfully, after the power supply, you will hear " Operation mode ", in this state, long press the Menu key 3S and then release, you will hear the "setting mode", enter the set mode.In the setting mode, click the Menu button to switch the menu, click the Set button to switch settings options, menu and settings options have voice prompts, the specific content is as follows:Figure 5 Setting MenuOperation mode：In the setting mode, long press the Menu key 3S and then release, will hear the "operation mode" voice, enter the operation mode. If in the set mode, more than 60s, no key press, will automatically withdraw from the set mode, enter the operation mode.5.2 Voice File Self-StudyingWhen the voice station is installed successfully, Presse the Menu key and the Set key before the power is on, and then the power is switched on. When the green work light D6 blinks, release the Menu key and the Set key, voice file self-studying begins. [Note 1].After entering the voice file self-studying mode, the voice station will learn the file information in the WT2003 voice module. After changing the file information in the WT2003 voice module, it is necessary to do a voice file self-studying again.When the study is completed and successful, you will hear "voice file update success" [Note 2], and "operation mode". If the learning fails, it will not emit any sound, and the program reset.[Note: 1] rewriting voice station program, the next power will automatically enter into the voice file self-studying state; the voice station is connected with the computer through the USB data line, the next power will automatically enter into the voice file self-studying state.[Note: 2]If there is a configuration file in the voice file, the device will issue a voice: "The voice file is updated successfully, the configuration file is loaded successfully" or "The voice file is updated successfully, the configuration file is loaded failed" (the configuration file format is wrong).5.3 Indicator light statusThe Red Indicator light D7 constant ON: Power status is normal.The Green Indicator light D5 blink: CAN status is normal.The Green Indicator light D6:——Operation mode，Slow flashing (periodic 2s)。

自动扶梯(人行道)监控保护器说明书 V1.1

自动扶梯（人行道）监控保护器说明书一、产品概述SJDT-1是陕西三金电梯配件有限公司为扶梯新要求而研发的新产品。

产品具有超速保护，非操纵逆转保护，梯级缺失保护和扶手带速度偏离保护等功能。

二、技术参数工作环境温度-20℃ - +70℃工作环境湿度< 85％RH额定工作电压DC 24V额定工作电流1A频率测量范围0.1Hz - 1KHz传感器类型DC 24V接近开关或光电开关传感器剥线长度 4.5-5mm保护响应时间<15ms保护输出（继电器）最大开关电压250V AC / 30VDC保护输出（继电器）最大开关电流10A保护输出（继电器）电气寿命（次）105保护输出（继电器）机械寿命（次）107三、工作原理自动扶梯（人行道）运行时，所安装的传感器（接近开关或光电开关）会产生相应的脉冲信号，当运行状态改变时，脉冲信号也会发生相应的变化。

保护器实时检测输入脉冲波形的变化情况以对自动扶梯（人行道）的运行状态进行监测，并根据监测到的状态采取保护措施。

四、产品功能1、超速保护当梯级轨道运行速度超过设定的运行速度时（超速范围可设置，范围1%-50%），继电器动作控制扶梯停止运行，进入保护锁定状态。

2、非操纵逆转保护在梯级轨道改变规定运行方向时，继电器动作控制扶梯停止运行，进入保护锁定状态。

3、梯级缺失保护（自动人行道无此功能）能监测出梯级缺失情况，并在缺失的梯级到达梳齿位置之前，继电器动作控制扶梯停止运行，进入保护锁定状态。

4、扶手带速度偏离保护当扶手带速度低于梯级实际运行速度超过一定范围（偏离范围可设置，范围50%-99%）、时间持续超过15秒时，继电器动作控制扶梯停止运行，进入保护锁定状态。

5、输入信号检测当输入信号正常时，相应的LED指示灯闪烁（或点亮）。

当输入信号异常时，相应的LED不闪烁（或点亮），同时LCD显示相应的传感器异常。

6、故障指示及停梯保护当出现超速、非操纵逆转、梯级缺失、扶手带速度偏离中的任何一种故障时，相应的故障指示灯点亮，同时通过蜂鸣器发出声音报警，并在LCD上显示故障类型。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

武汉唯尼创科技有限公司
KingSound扶梯语音提示器
（人体感应）
使用说明书
V1.0
✧产品简介
Kingsound扶梯语音提示器是一款智能人体感应语音提示器，具有外部设备控制、外部输入控制功能。

铝合金外壳，防尘设计，支持U盘灵活拷贝语音，声音洪亮可调。

✧产品特点
➢支持8~320Kbps MP3音频格式播放，音质优美；
➢上电初始化时间缩短至5S即可感应触发
➢语音更新方便，用户可通过U盘将音频文件拷贝到内部FLASH；
➢支持内置最大128M SPI Flash 作为存储语音的载体；
➢电压DC12V；
➢继电器延时断开时间可通过config.txt文件设置（0S~99S）。

✧产品规格
工作电压：DC12V
待机电流：≤20mA
播放语音功耗：≤2W
负载：≤600W（阻性负载）
武汉唯尼创科技有限公司
FLASH容量：标配32Mbit FLASH（可定制64～128Mbit）
人体感应角度：≤120度
人体感应距离：4米内
工作温度： 0℃～30℃
播放声音：≤100dB
产品尺寸： 104*100*28mm
✧功能面板
DC12V
注：Trigger为外部输入，可外接一路传感器输入，低有效；COM与NC为外部设备控制端，人体感应播放时闭合。

✧FLASH容量与语音长度关系
该版本支持8～320Kbps码率的MP3音频文件，语音的时间长度和码率有关。

码率越低文件越小。

注意语音文件总大小不能大于内部FLASH的容量。

内部FLASH存储器存满了就停止拷贝。

注意单位换算，平时我们常用的单位1MB=8Mbit。

标配32Mbit FLASH（可定制64～128Mbit）
表内数据是在语音为16Kbps码率的MP3音频文件时计算所得出来的。

Flash 容量 4M 8M 16M 32M 64M 语音时间
252秒
505秒
1011秒
2022秒
4045秒
操作说明
1. 按键操作说明：
按键
操作方式
功能
指示灯
M1 短按
切换到A 模式（全曲循环模式）
红灯亮1次
长按3S 无
无 M2
短按切换到B 模式（单曲循环模式）
红灯亮2次
长按3S
无
无上一曲
短按（非调音量模式）
上一曲（B 模式下选曲试听）绿灯亮长按3S 进入调音量模式
红灯以2HZ 速度闪
短按（调音量模式）
增加一级音量，最大8级，重新播放当前
曲目。

绿灯亮下一曲
短按（非调音量状态）
下一曲（B 模式下选曲试听）
绿灯亮
长按3S
进入调音量模式红灯以2HZ 速度闪
短按（调音量状态）
减少一级音量，重新播放当前曲目。

绿灯亮
2. 人体感应触发
人体感应触发只有在无其它任何操作时才有效。

当人体感应触发时打开继电器，继电器延时时间计时开始。

放音过程中绿色LED 指示灯长亮，播放完后，熄灭。

语音播放完后，若继电器延时断开时间未到，则继电器仍闭合，其中在继电器闭合时间内，红色LED 指示灯以2S 周期闪烁；若继电器延时断开时间内有语音触发，则计时清零，红色LED 不再闪烁，继电器保持工作状态不变，若继电器延时断开时间内无触发操作，继电器断开。

注意：
1、当语音长度大于继电器延时断开时间时，继电器延时断开时间到，继电器断开，语音继续播放，直到语音结束。

2、在继电器闭合状态下，有按键按下时继电器断开 3. 下载语音
1.把MP3格式的语音复制到U 盘的根目录（U 盘内只能放语音，不得放置其它文件）。

对顺序有特殊要求的客户请逐一将文件拷贝到U 盘。

2.把Config.txt 发送到U 盘（不需设置时不用此文件）。

Config.txt 的制作方法为（1）在电脑上新建一个记事本，将文件名改为Config ，打开时该文件设置如图
sp00：sp 为小写英文字母，表示不开启上电播放，后面“//”必须保留。

cl00：cl 为小写英文字母，表示无循环播放，后面“//”必须保留。

cf ：cf 为小写英文字母，为继电器延时断开设置标志，后面“//”可不保留。

（2）设置完成后，保存文件并关闭 3.把U 盘插到主机的USB 接口上。

4.同时长按M1键和M2键3秒，LED 红色指示灯闪烁，开始拷贝语音内容，拷贝完毕LED 红色指示灯停止闪烁。

继电器闭合的时间，其中第一个10表示继电器闭合时间为10秒；第二个字节10为再次确认，这两个时间必须一样。

英文字母后面每两个数字中间必须加一个空格。

延时断开时间范围为00-99S
该字节为两次人体感应触发的间隔时间，06表示语音播放完到可再次触发播放语音的时间为6秒，触发间隔时间为05-99S
00：表示外部触发播放的曲目为VOL+ 按键选择的曲目 01：表示外部触发播放的曲目为VOL- 按键选择的曲目
注意：
(1)拷贝的语音若没有Config.txt文件或没有最后放入u盘根目录，则继电器的延时断开时间默认为30S，触
发间隔时间为5秒。

(2) 在拷贝过程中断电重新上电后需等待红灯熄灭后才可正常重新拷贝。

✧安装说明
安装注意事项：
a)请勿安装在温度高于30度、及空气流动较大或温度变化较大的场所
✧免责声明
武汉唯尼创科技有限公司保留在未通知客户的情况下修改使用资料的权利。

新型产品规格将以最新版本的使用资料为准。
