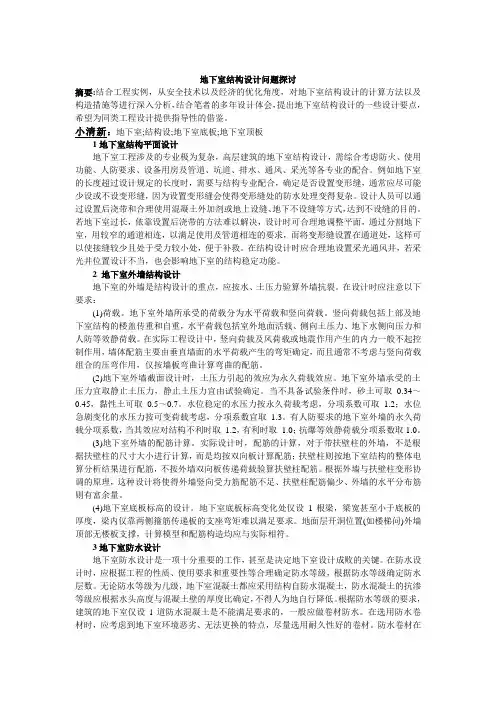

地下室结构设计问题探讨摘要:结合工程实例,从安全技术以及经济的优化角度,对地下室结构设计的计算方法以及构造措施等进行深入分析,结合笔者的多年设计体会,提出地下室结构设计的一些设计要点,希望为同类工程设计提供指导性的借鉴。

小清新:地下室;结构设;地下室底板;地下室顶板1地下室结构平面设计地下室工程涉及的专业极为复杂,高层建筑的地下室结构设计,需综合考虑防火、使用功能、人防要求、设备用房及管道、坑道、排水、通风、采光等各专业的配合。

例如地下室的长度超过设计规定的长度时,需要与结构专业配合,确定是否设置变形缝,通常应尽可能少设或不设变形缝,因为设置变形缝会使得变形缝处的防水处理变得复杂。

设计人员可以通过设置后浇带和合理使用混凝土外加剂或地上设缝、地下不设缝等方式,达到不设缝的目的。

若地下室过长,依靠设置后浇带的方法难以解决,设计时可合理地调整平面,通过分割地下室,用较窄的通道相连,以满足使用及管道相连的要求,而将变形缝设置在通道处,这样可以使接缝较少且处于受力较小处,便于补救。

在结构设计时应合理地设置采光通风井,若采光井位置设计不当,也会影响地下室的结构稳定功能。

2 地下室外墙结构设计地下室的外墙是结构设计的重点,应按水、土压力验算外墙抗裂。

在设计时应注意以下要求:(1)荷载。

地下室外墙所承受的荷载分为水平荷载和竖向荷载。

竖向荷载包括上部及地下室结构的楼盖传重和自重,水平荷载包括室外地面活载、侧向土压力、地下水侧向压力和人防等效静荷载。

在实际工程设计中,竖向荷载及风荷载或地震作用产生的内力一般不起控制作用,墙体配筋主要由垂直墙面的水平荷载产生的弯矩确定,而且通常不考虑与竖向荷载组合的压弯作用,仅按墙板弯曲计算弯曲的配筋。

(2)地下室外墙截面设计时,土压力引起的效应为永久荷载效应。

地下室外墙承受的土压力宜取静止土压力,静止土压力宜由试验确定。

当不具备试验条件时,砂土可取0.34~0.45,黏性土可取0.5~0.7。

住宅建筑工程地下室结构设计要点

住宅建筑工程地下室结构设计要点

住宅建筑工程地下室结构设计要点摘要:住宅建筑因实用性而增设地下室,地下室项目在建筑工程中具有重要意义,如地下车库、人防地下室等的结构合理性与住宅建筑的质量有着直接关联,这便对地下室结构设计提出一系列要求。

本文以某小区住宅工程为例,结合讨论了当前住宅建筑工程地下室结构设计的需求,并对设计重点进行了阐述,最后提出了结构设计内容的实现方案。

关键词:住宅建筑;地下室;结构设计;设计要点工程案例位于广东省某市,为高层住宅小区,地下室面积总量约为10428.33㎡,内未设人防地下室,上部拟建15层住宅楼,地下室底板标高为-4.76m,顶板为-0.96m,顶板覆盖均厚1.18m的土层,地下室抗震等级为3级。

项目位于山区边缘,地下水资源相对丰富,且全年降水较多,地质层多以沉积岩、砂土、砾石层、硬质砂岩为主,地质结构相对稳定,但冲积层、人工堆积层等土质相对松散,且地下原始岩土层整体渗透性较强。

地下室功能预设为停车、仓储、排水等,且准备安置小区供水、供电等基础设备,因此需要做好地下室稳定性和防渗性设计。

1.住宅建筑工程地下室结构设计的原则综合考虑投资方、施工方及使用方的切身利益,以及市场中技术、观念、功能等相关方面的实际需求,对本工程地下室结构设计的原则进行确定。

设计时需要考虑投资与成本消耗,从而计算出预期效益,即效益=投资(拨付)-成本开支。

成本即是投资方、施工方都关注的问题,因为以招标文件和合同确定的投资额度一般作为参照蓝本,小于预设额度则双方获得既得利益,超出投资额则投资方利益受损,施工方也会面临声誉受损、利益空间变窄等实质困扰。

因此地下室项目的预期成本不得超过总成本的30%,考虑到地下室质量保障,也不得低于20%,由此形成了设计所必须遵守的造价区间。

需要从技术、材料、资源消耗、人力成本等多个方面进行控制。

因此首先要做的就是降低施工难度,同时确保施工质量,提高用材质量。

如地下室梁柱结构的设计,需要综合考虑地下室梁柱的规格、受力数值、占用空间、材料的性能与价格、施工技术等问题,在设计方案中调配耗资配比,以确保方案效益最大化。

砼底板施工方案(3篇)

砼底板施工方案(3篇)

第1篇一、工程概况本项目为某住宅小区地下室底板施工,底板面积为5000平方米,厚度为0.3米。

底板结构为现浇钢筋混凝土,混凝土强度等级为C25,抗渗等级为P6。

底板设计采用双向板,板面平整度要求达到高级抹面标准。

二、施工准备1. 施工图纸及技术资料- 详细阅读施工图纸,了解设计要求。

- 收集相关技术资料,包括砼配合比、钢筋绑扎要求、模板设计等。

2. 材料设备- 砼材料:水泥、砂、石子、外加剂等。

- 钢筋材料:钢筋、焊接材料等。

- 模板材料:钢模板、木模板、支撑材料等。

- 施工设备:搅拌机、振捣器、切割机、水准仪等。

3. 人员组织- 成立项目施工小组,明确各岗位职责。

- 对施工人员进行技术交底和安全教育。

4. 施工现场准备- 清理施工现场,确保施工环境整洁。

- 设置安全警示标志,确保施工安全。

三、施工工艺流程1. 施工测量- 根据施工图纸进行测量放线,确定底板边线、控制点等。

- 使用水准仪进行标高控制。

2. 钢筋工程- 钢筋加工:根据设计要求加工钢筋,确保尺寸准确。

- 钢筋绑扎:按设计要求进行钢筋绑扎,确保绑扎牢固。

- 钢筋保护层:根据规范要求设置钢筋保护层。

3. 模板工程- 模板选择:根据设计要求选择合适的模板材料。

- 模板安装:按设计要求进行模板安装,确保模板平整、牢固。

- 模板支撑:设置合理的模板支撑系统,确保模板稳定性。

4. 砼工程- 砼配合比:根据设计要求和现场实际情况确定砼配合比。

- 砼搅拌:使用搅拌机进行砼搅拌,确保砼质量。

- 砼浇筑:按设计要求进行砼浇筑,确保浇筑均匀。

- 砼振捣:使用振捣器进行砼振捣,确保砼密实。

- 砼养护:根据规范要求进行砼养护,确保砼强度。

5. 验收与整改- 施工完成后,对底板进行验收,包括尺寸、标高、平整度等。

- 发现问题及时整改,确保底板质量。

四、施工要点及质量控制1. 钢筋工程- 钢筋加工尺寸准确,绑扎牢固,无露筋现象。

- 钢筋保护层厚度符合规范要求。

建筑地下室结构设计分析

建筑地下室结构设计分析

建筑地下室结构设计分析现阶段,城市用地越来越紧张,为了能够缓解城市用地的紧张,城市建筑不仅注重地上建筑建设,更加注重开发地下空间。

这就使得建筑地下室开始出现。

在目前的高层建筑以及多层建筑中,都会相应的设置地下室,以增加建筑的使用功能和应用空间。

而建筑地下室结构与地上建筑结构在设计上有着明显的不同,建筑地下室结构设计也更为复杂,为了能够有效的保障建筑地下室结构的稳定性,就需要采取有效的措施对建筑地下室结构进行优化设计,以此来提高建筑地下室结构的整体质量。

标签:建筑;地下室结构;设计;引言:随着现代住宅建筑的发展,高层住宅占据了绝大部分的比例。

而高层住宅中通常会设置一层或多层的地下室。

该地下室的设置可用于作为机动车或非机动车车库,该做法即解决了现行规范对于住宅配套车位的问题,同时也能够解决结构方面对于高层建筑基础埋深的问题。

而地下车库同时也会设计成具有预定战时防空功能的地下室,实现一个地下室多种功能并存。

1、当下建筑地下室结构的设计特点如今我国建筑物规模不断增大,地下室在建筑中存在的功能性也逐渐呈现出多元化的特点。

从最初的单一的储存功用到现如今的地下停车场以及各类大型商业场所、人防工程等多功效结构的结合。

这就要求地下室结构在规划设计方面符合更加高标准。

不但要求设计人员具有更专业的设计水准,而且要求设计人员具有前瞻的设计理念。

建筑地下室结构设计是建筑整体设计的根本,故而对建筑地下室结构设计人员来讲,其工作的重要性不可小觑。

综上所述,现代建筑地下室结构设计的特点,主要体现在设计难度较大、设计要求较高、设计专业性以及实践性较强等几个方面。

2、建筑地下室结构设计的主要内容2.1结构平面设计进行建筑地下室结构设计之时,必须把防火功能、使用功能、管道、排水、采光等方面考虑在内。

如果地下室的长度比设计标准中的长度要长,必须和专业结构设计的标准相互结构结合。

明确是否设定变形缝,一般情况下,应该尽量少设置或不设置变形缝,因为变形缝的设置会导致变形缝处进行防水处理更加复杂。

地下室及车库结构设计规定

地下室及车库结构设计规定

地下室及车库结构设计规定地下室及车库结构设计规定1.地下室设计时地下水位的取值规定:1.1地下水的设防水位应取建筑物设计使用年限内(包括施工期)的可能产生的最高水位。

1.2当勘察期间的场地原有标高与规划设计的场地标高相近时,勘察报告提供的设防水位经分析确认合理后可直接取用。

1.3当勘察期间的场地原有标高与规划设计的场地标高相差较大时,对勘察报告提供的设防水位应谨慎采用,要会同勘察部门审慎分析论证,重新确认。

1.4当规划设计的场地为倾斜的坡地时,可根据坡地走向、场地的周围地势以及相关专业的疏排水措施等因素分段合理确定,并应得到地勘部门认可。

1.5抗浮验算:应取经综合分析并由地勘部门确定的抗浮设计水位,一般等同设防水位。

1.6地下室的结构构件强度、刚度计算:可取设防水位。

1.7地下室的结构构件裂缝验算:应根据对结构的不利作用效应确定取最低水位或最高水位。

当取最低水位时,相应的准永久值系数应取1.0;当取最高水位时,相应的准永久值系数,对地下水可取平均水位与最高水位的比值。

2.地下室的抗浮设计:2.1地下室的抗浮验算包括整体抗浮验算和局部抗浮验算。

抗浮稳定性验算应满足公式:W/F≥1.05。

2.2若不满足2.1条公式要求,应采取有效措施。

当采用设置抗拔桩或抗拔锚杆时,应采用以下公式验算:0.9W +nRa≥F。

2.3抗浮验算时,仅取结构自重W(包括结构梁、板、柱及地下室顶、底板上的覆土重量,批荡等装修荷载不得计入),计算结构自重时应考虑构件相交部位重复计算问题。

梁、柱的混凝土容重应折算,根据构件尺度取值20~25kN/m3左右。

2.4地下室顶板的覆土厚度应考虑室外景观配置形成的高低错落,局部覆土厚度达不到建筑图标注厚度,抗浮计算应予折减。

3.地下室的外侧墙设计:3.1地下室外侧墙的边界支承条件应根据构件抗弯刚度比值确定。

一般外侧墙的厚度应小于底板的厚度,可按嵌固假定;而外侧墙的厚度大于地下室顶板厚度可按铰接假定。

建筑工程地下室结构设计分析

建筑工程地下室结构设计分析
摘要:随着我国建筑行业的快速发展,以及建筑工程设计结构的日益复杂化和现代化,地下室结构成为了很多建筑工程的重要组成部分,这一设计结构能够最大限度提高空间的利用效率,满足使用者对于建筑物功能的需求,同时有助于建筑物整体稳定性和安全性的提高。所以,建筑工程设计施工人员需要对地下式结构进行科学严谨的规划设计,从而为建筑物使用者提供更多的便利条件,保证建筑工程的顺利实施。
3.2地下室的顶板作为结构的嵌固
将地下室的顶板作为楼层上部结构的嵌固部分,对楼层的侧向刚度有一定的要求,一般情况下,我们将地下室的顶板作为上部结构的嵌固部分,楼层的侧向刚度应该大于邻上部楼层两倍以上的侧向度。因此,我们在进行楼层侧向刚度的设置时,一定要按照其设计的标准和要求进行施工,从而充分满足地下室的工程要求,严格按照相关标准设计好座位剪切的楼层刚度比。当我们对地下室的刚度进行设计的时候,为了能够充分满足建筑对地下室刚度的需求,设计出一个具有较高科学性的地下室刚度图纸,我们可以在具体的设计过程中采用当前先进的SATWE计算机软件。在设计过程中我们可以充分利用该软件的功能,对地下室的侧向刚度比根据具体的需求进行调整,不断优化侧向刚度的比例,使之能够最大限度地满足建筑需求,从而得出一个最具科学性的地下室结构和相邻结构楼层的侧向刚度比值。
2关于地下室结构设计的几点分析
2.1建筑工程的地下室基础设计注意问题
(1)我们在对地下室的基础设施具体的设计之前呢,一定要对地下室建筑所处的位置以及周边环境情况进行仔细地勘查,做好地下室工程地质的勘查工作,掌握好地下室工程地质的具体的情况,对勘查的数据进行充分地分析和研究,为地下室的基础设计提供依据。
关键词:建筑工程;地下室结构;设计分析
土地资源有限,随着建筑不断的发展,地下开发利用成为现在建筑和城市交通发展的趋势,在实际建设过程中,由于受到使用功能和结构需要的限制,大多数建筑在施建过程中,都进行设置地下室。这种建筑结构的发展趋势是向地下多层发展,因此,防水和施工的地下室,已经成为建筑工程的重点,在建设过程中也非常关注。由于在地下室的建设过程中,它具有比较高的隐蔽性,也具有特殊的环境,所涉及的施工工种也比较多。如不多加重视,就会出现质量问题,所以,在地下室的建设过程中,对设计地下室结构,要有具体严格的要求。

地下室底板无梁楼盖的设计探析

地下室底板无梁楼盖的设计探析引言:在建筑工程中无梁楼盖结构又称为板柱结构,这是因为楼面荷载的设计是直接由板传递给柱再传递给柱下的。

无梁楼盖结构实现了缩短传递应力的路径,在很大程度上增大了楼层的净空。

这就意味着此种结构与传统的有梁式结构相比,它的整体结构性更好、建筑空间更大甚至还有可能增加层高的优势。

1. 方案比较在建筑工程中,地下室的底板的设计一般采用的是梁板结构。

然而,在对其的施工过程中梁板需要做砖模,梁板结构的施工工序复杂,工期长,且不利于地下室底板的防水。

无梁楼盖是当前对地下室底板设计中常用一种结构形式,它的结构特点是没有梁系设置,而是由板面载荷将应力传递给柱。

这样的板柱结构不仅可以有效的降低地下室整体结构的高度,还可以减少地下室梁土方开挖、砖模砌筑、底板的土层夯实等施工工序,这就意味着垫层以及防水的设置将更加便捷。

此外,无梁板结构的自身设置也较为便捷,像是钢筋的绑扎就很简便。

双向板与无梁楼盖的应用方式存在着很多联系,像是跨度、荷载、施工进度、施工工序、经济性、美观性以及抗震能力等。

据相关学者分析,在建筑工程中当活荷载大于5.0kN/m2时,地下室底板的无梁式楼盖就比有梁式楼盖更具经济性。

这是因为建筑工程中地下室的底板设计通常要考虑到地下水浮力的影响,如果活荷载较大那么有梁式的楼盖的建设经济效益就相对高一些。

2. 相关计算分析无梁楼盖的内力分析方法有按弹性理论和按塑性理论两种,按弹性理论计算有薄板法、经验系数法、等代框架法、有限元计算法等,其中等代框架法和有限元计算法是工程设计中常用的计算方法。

2.1等代框架法等代框架法是将结构分别沿纵横柱列方向划分为具有"框架柱"和"框架梁"的纵横向框架。

将无梁楼盖板视为梁,其宽度为:当竖向荷载作用时为板跨中心线间的距离;当水平荷载作用时为板跨中心线距离的一半。

等代框架梁的高度即板的厚度。

当不满足经验系数法的条件时,可采用等代框架法。

住宅小区地下室底板结构设计分析

住宅小区地下室底板结构设计分析1. 引言1.1 研究背景地下室在住宅小区建设中扮演着重要的角色,常被用作停车场、储藏室等功能性空间。

而地下室的底板结构设计直接关系到整个建筑物的安全性和稳定性。

对地下室底板结构设计进行深入研究具有重要意义。

随着城市化进程的加快,住宅小区的建设日益增多,地下室底板结构设计也日益受到关注。

由于地下室的特殊环境、复杂荷载条件以及建筑材料的限制,地下室底板结构设计存在一定的挑战和难点,因此有必要深入研究并总结相关经验。

随着建筑技术的不断发展和完善,地下室底板结构设计也在不断创新和优化。

了解和掌握最新的设计原理和方法,可以提高地下室底板结构设计的效率和质量,为住宅小区建设提供更好的保障。

对地下室底板结构设计进行深入研究和分析,具有重要的现实意义和应用价值。

1.2 研究目的地下室底板结构在住宅小区建设中扮演着重要的角色,其设计质量直接影响到整个建筑物的安全性和稳定性。

本研究旨在深入探讨地下室底板结构设计的原理和要素,分析不同设计方案的优缺点,总结常见问题及解决方法,并通过实例分析来进一步验证结论。

通过对地下室底板结构设计的研究,可以为住宅小区建设提供科学的设计指导,确保建筑物的稳定性和安全性,提高居民的生活质量。

本研究也旨在为地下室底板结构设计的未来发展提供参考,探讨新的设计理念和技术应用,推动该领域的不断进步和创新。

通过对地下室底板结构设计的研究,可以进一步提高建筑物的抗震性能,提升整体建筑质量,为城市住宅建设贡献力量。

1.3 研究意义地下室底板结构设计是住宅小区建设中非常重要的一环。

其设计质量直接影响到地下室的使用寿命、安全性和舒适度。

深入研究地下室底板结构设计的原理和要素,分析不同设计方案的优缺点,总结常见问题及解决方法,对于提高地下室底板结构设计的水平,确保住宅小区建筑的质量和安全具有重要的现实意义。

通过对地下室底板结构的研究,可以更好地指导工程设计师和施工单位,合理选择结构设计方案,减少底板结构出现问题的可能性,提高建筑的整体性能。

浅谈建筑地下室结构设计方法

浅谈建筑地下室结构设计方法前言基于当前我国社会发展的新形势下,在城市建设中,高层建筑及带地下室建筑越来越多,通常要建造地下多层结构,这就对该结构的设计及施工技术水平提出了考验,地下室本身施工难度就很大,再加之要建造多层地下结构更是提高了难度系数,且更容易出现问题,一旦出现问题可能会影响到建筑的地基等结构,对整个建筑的使用性及安全可靠性都造成恶劣的影响。

因此要加大对建筑工程地下室结构设计的研究力度,在设计过程中综合考虑各种影响因素,提出更符合全局的更为经济可靠的设计方案。

一、地下室结构设计难点概述随着高层建筑数量的不断增多,相应的地下室结构也不断增多。

地下室的结构设计复杂,设计范围很广,特别是结构设计要综合考虑多个因素,如防火、坑道、通风、采光、人防要求、使用功能、排水等。

在建筑高层地下室长度超出设计规定长度时,就需要在进行结构设计的过程中结合建筑结构设计专业,最终确定是否还要设置变形缝,从一般情况来看下应该少设或不设置变形缝,这样做的原因是,设置变形缝会导致建筑的防水处理工程变得更加复杂。

此外,对于具有大底盘地下室高层建筑群来说,高层建筑的塔楼部分在使用阶段一般不存在抗浮的问题,但是高层建筑地下室经常会存在抗浮也不能达到要求的问题。

同时,因为在进行高层建筑地下室抗浮實际的过程中,一般只会考虑地下室正常使用的极限状态,而对于建筑施工过程以及洪水期的重视不够,从而导致了在高层建筑施工过程中,会出现因抗浮能力不够而造成的局部破坏现象发生。

地下室顶板是人防工程的重要部位,需要考虑组合核爆炸力等效静荷载因素;侧墙也需要考虑侧向土、水的水平作用组合。

简而言之,高层建筑地下室防水工程是一项系统性的基础工程,所涉及的因素很多,如施工、设计和材料选择等因素,所以,造成地下室结构设计难点众多的原因概括起来有以下几个方面:抗震设计、地下室抗浮、抗渗设计、结构平面设计和外墙结构设计等。

二、建筑工程地下室结构中的设计要点1.地下室结构平面设计在地下室的设计中通常会设计采光通风井,还要注意采光通风井的外壁要与顶板整体保证足够的距离,以免破坏地下室的稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

某地下室底板结构设计陈真(广东博意建筑设计院有限公司,广东省佛山市528312)摘要:本文通过对某常见的地下室底板结构型式进行分析,给出了底板厚度的计算方法,并给出了底板的配筋方法。

关键词:底板;地下室;底板厚度;底板配筋中图分类号:TU318+.2 文献标识码:A1 工程概况清远某单层车库(图1)总建筑面积977.8m2,属非人防车库,车库底板标高-4.800m,顶板标高-1.100m,顶板覆土800厚,地下水位标高-2.300m。

地下室底板承受水浮力作用,水浮力在底板板面的荷载为25kN/m2。

柱距大部分为8.1m×8.1m。

底板混凝土强度为C30,钢筋强度选用HRB400。

图1 某车库底板平面图2 确定底板厚度底板厚度主要由抗冲切强度验算确定。

本工程底板计算过程如下:基础的尺寸为2.8m×2.8m,底板厚度初步取h=280mm。

底板保护层厚度c=40mm,底板的有效高度h0=280-46=234mm,底板的最不利冲切面如图2所示,冲切面与底板板面的夹角为45o。

水浮力在底板板面的荷载F浮=25kN/m2。

柱网为8.1m×8.1m,所以一个基础的最大受荷面积A=8.1×8.1=65.61m2,冲切破坏锥体范围的面积A’=2.8×2.8=7.84m2。

《混凝土结构设计规范》GB50010-2010[1]图6.5.1中:q=F浮-h×(25-10)=25-0.28×(25-10)=20.8kN/m2。

收稿日期:2016-04-27作者简介:陈真(1983-),男,硕士,E-mail:****************最大受荷面积内柱所承受的轴向压力标准值为N=qA=20.8×65.61=1364.69kN。

局部荷载设计值lF:kNAqNFl18.1622)84.78.2069.1364(35.1)'(35.1=⨯-⨯=⨯-⨯=计算截面的周长mu:mhbhaum264.10)234.08.2(2)234.08.2(2)(2)(2=-⨯+-⨯=-⨯+-⨯=上式中,a为承台的长,b为承台的宽。

由《混凝土结构设计规范》GB50010-2010[1]式(6.5.1-2)及式(6.5.1-3)得:122.14.02.14.01=+=+=sβη728.0264.104234.0405.045.002=⨯⨯+=+=msuhαη所以728.02==ηη。

由《混凝土结构设计规范》GB50010-2010[1]式(6.5.1-1)得:kNFkNhufRlmth18.162220.175023410264728.043.117.07.0=>=⨯⨯⨯⨯⨯==ηβ满足要求,故底板厚取280mm。

图2 底板冲切面示意图3 底板软件计算方法本工程地质良好,底板正向荷载直接传给地基,故本工程只计算水浮力作用下底板的配筋。

在PKPM 结构建模中,柱与柱之间建100×100的虚梁,挡土墙按剪力墙输入,生成楼板及输入荷载,因各板跨的水浮力同时存在,不会存在活荷载不利布置的情况,所以水浮力按恒载输入,活载取0。

进入PKPM 的SLABCAD 功能,楼板类型选用板柱单元,基础按柱帽输入,点取板带自动划分功能,自动划分板带时,柱上板带各取两边板宽的比例为0.25[2]。

计算结果如图3所示,本文只选取X 向柱上板带的结果进行分析。

图3 X 向柱上板带弯矩标准值4 底板配筋底板的配筋原则是按通长筋+附加筋形式配置,本工程通长筋按0.2%的配筋率配置,即通长筋为12@200,双层双向布置。

(1)强度计算:按强度计算时,底板厚280mm ,底板配筋为12@200双层双向时,板底每米板带所能承受的弯矩标准值计算过程如下:由《混凝土结构设计规范》GB50010-2010[1]式(6.2.10-2)得:mmh x mmb f A f x bc sy 21.121234518.022.1410003.1456536001=⨯=<=⨯⨯==ξα 由《混凝土结构设计规范》GB50010-2010[1]式(6.2.10-1)得:mkN x h bx f M c .19.4614.2/2)-(23414.2100014.3311)5.0(01=⨯⨯⨯⨯=-=α 所以每米板带所能承受的弯矩标准值为M k =46.19/1.35=34.21kN.m/m 。

故按强度计算时,4050mm 宽的板底板带所能承受的弯矩标准值为4.05x34.12=138.19kN.m 。

板顶环境类别为二类,保护层厚度取20mm ,同理算出板顶4050mm 宽的板带所能承受的弯矩标准值为150.78 kN.m 。

按上述方法,编制Excel 表格,算出附加各种钢筋直径下,4050mm 宽的板带按强度计算时所能承受的弯矩,如表1所示,表中“12+10”表示通长钢筋为12,附加筋为10,隔一放一,间隔为100mm 。

表1 强度计算时4050mm 宽板带所能承受的弯矩 通长筋+附加筋 12+0 12+10 12+12 12+14 板面弯矩Mk(kN.m) 150.78 250.37 292.86 342.02 板底弯矩Mk(kN.m)138.56229.67268.43313.19(2)裂缝验算本工程底板保护层厚度40mm>30mm ,在裂缝验算时,可取保护层厚度30mm 进行计算[3]。

底板厚280mm ,底板配筋为12@200双层双向时,在裂缝0.2mm 限值下,板底每米板带所能承受的弯矩标准值计算过程如下:由《混凝土结构设计规范》GB50010-2010[1]第7.1.2条得:01.0,12==te eq mm d ρ算裂缝时c s =30mm ,但算截面有效高度时,仍取h0=280-(40+6)=234mm 。

由《混凝土结构设计规范》GB50010-2010[1]式(7.1.2-1)和式(7.1.2-2)得出:2max /86.24301.001.265.001.01208.0309.19.10522.01.1165.008.09.19.11.11mmN E f d c E te tk t eq s s s =⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯+⎪⎭⎫ ⎝⎛+⨯⨯=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+⎪⎪⎭⎫ ⎝⎛+=ρρωσ由《混凝土结构设计规范》GB50010-2010[1]式(7.1.4-3)得:mkN A h M ss q .07.2886.24356523487.087.00=⨯⨯⨯==σ 所以,在构造配筋下每米板带所能承受的弯矩标准值为28.07kN.m ,对比M k 和M q ,可以看出底板板底支座处的配筋是由裂缝控制。

按上述方法,编制Excel 表格,算出附加各种钢筋直径下,4050mm 宽的板带在裂缝限值0.2mm 下所能承受的弯矩,如表2所示。

表 2 裂缝计算时4050mm 宽板带所能承受的弯矩 通长筋+附加筋(mm) 12+0 12+10 12+12 12+14 板面弯矩Mq(kN.m)113.70197.59227.40260.00由表1和表2和图3,可配出X 向柱上板带的钢筋,支座处需附加柱上板带支座处需附加14@200的钢筋(M q =260.00kN.m>255.90 kN.m ),配筋图如图6所示,支座钢筋的长度取值为L=1/3柱净跨+0.5柱边长[2],本工程柱截面尺寸为500x500,所以L=1/3×(8.1-0.5)+0.5×0.5=2783mm 取L=2800mm 。

从图3中,柱上板带板顶的跨中弯矩为144.5 kN.m<150.78 kN.m ,所以,柱上板带板顶按构造配筋即满足要求。

从上述计算中可得出,在水浮力作用下,柱上板带板底支座处的配筋由裂缝控制,柱上板带板顶跨中配筋按构造配筋即可满足计算要求。

图6 板带配筋平面图4 结论本文通过对地下室结构底板计算,得出以下结论:(1)通过底板冲切计算确定底板的厚度是合理的。

(2)在水浮力作用下,柱上板带板底支座处的配筋由裂缝控制,柱上板带板顶跨中配筋按构造配筋即可满足计算要求。

参考文献[1] 中华人民共和国国家标准. 混凝土结构设计规范(GB 50010-2010)[S]. 中国建筑工业出版社,2010[2] 全国民用建筑工程设计技术措施(结构)[M]. 中国计划出版社,2009[3] 中华人民共和国国家标准. 混凝土结构耐久性设计规范(GB/T 50476-2008)[S]. 中国建筑工业出版社,2008。
