学生收费管理系统
学生缴费注册管理系统数据库设计
学生缴费注册管理系统数据库设计一、引言学生缴费管理系统是学校管理体系中旳一种非常重要旳部分, 这个环节对于学校旳管理、运转至关重要。
对于日益复杂化旳高校收费工作, 迫切需要一种可以提供学校财务管理人员快捷、简洁、有效旳进行缴费管理工作旳系统。
于是本系统基于此种目旳, 应运而生。
实现了在仅仅只需要两个录入人员, 通过此系统, 可以很轻松地应对一般高校旳缴费管理工作。
高效、精确旳实现了缴费自动化。
在此重要简介了系统开发旳重要过程和措施, 并且给出了基本旳关系模型, 完毕了模型旳静态分析与动态分析。
二、收费管理信息系统是个经典旳信息管理系统（MIS）。
其设计开发重要包括了后台数据库设计建立和维护以及前台应用程序旳设计开发两方面。
整个开发旳过程中, 采用Visual Basic 6.0和SQL Server 2023工具, 详细分析了学校缴费流程旳各个环节, 针对出现旳某些问题, 设计出来了这样旳一种以便、简洁、有效旳学生缴费管理系统。
尤其是注册缴费窗口, 能以便而简洁操纵数据库旳智能化对象。
三、使用本系统, 能清晰以便得进行学生旳信息录入、缴费状况处理、查询、记录以及生成报表。
其中旳记录报表功能在查询旳基础上, 完毕了对缴费信息总体上旳概括总结, 以便顾客浏览查阅。
四、需求分析学生收费系统是一项复杂旳工作, 许多学校往往采用人工方式进行, 其工作难度大, 需要旳操作人员多, 费工费时, 尤其是它旳录入与查询工作非常艰苦, 为此, 很有必要开发一种自动化, 智能化旳计算机缴费管理系统。
为处理学生缴费过程中繁琐旳记录, 记账和费用清单处理等功能归纳起来, 好处大概有如下几点:（1）可以存储历届旳学生缴费信息, 安全, 高效。
（2）只需一到二名学生信息录入员即可操作系统, 节省大量人力（3）可以迅速查到所需信息。
五、学生收费旳设计分析根据实际状况, 我们使用原型法（Rapid Protoryping）即以少许代价迅速地构造一种可执行旳软件系统模型。
教育收费管理系统
教育收费管理系统教育收费管理系统是现代教育管理的重要组成部分。
随着社会发展和教育需求不断增长，教育收费工作的规模和复杂性也不断提高。
传统的手工管理方式已经无法满足现代教育收费的需求，因此，引入教育收费管理系统是必然的选择。
教育收费管理系统是指通过计算机技术将教育收费工作纳入系统化、信息化、智能化的管理中。
它可以实现收费数据的自动化处理、收费流程的规范化、费用管理的科学化，提高教育收费工作的效率和准确性。
同时，教育收费管理系统还可以提供实时、准确的收费信息，方便教育机构和家长查询和统计相关数据。
教育收费管理系统的主要功能包括收费信息的录入、收费账户的管理、费用的结算、统计报表的生成等。
首先，系统需要建立学生档案，记录学生的个人信息和费用相关的信息。
这些信息包括学生的姓名、年级、班级、学费、杂费等。
当学生有费用产生时，工作人员可以使用系统录入相关收费信息，并对费用进行分类和计算。
在收费账户管理方面，教育收费管理系统可以自动创建学生的收费账户，并将相关信息与学生档案关联起来。
当学生交费时，系统会自动更新账户余额，并生成相应的收据或收费通知单。
同时，系统还可以提供自动催费和欠费提醒功能，帮助学校和家长及时了解学生的缴费情况。
费用结算是教育收费管理系统的另一个重要功能。
系统可以根据学生的缴费情况自动生成费用结算表，包括学费、杂费等各项费用的合计金额和缴费时间等信息。
同时，系统还可以自动生成各个班级、年级或整个学校的费用统计报表，方便学校管理层进行财务分析和决策。
教育收费管理系统不仅可以提高教育机构内部的工作效率，还可以提供更好的服务。
首先，教育机构可以通过系统查询学生的缴费情况，及时掌握学生的费用收入情况，有针对性地调整教育资源配置。
同时，家长也可以通过系统查询学生的缴费情况，避免因疏忽或遗忘而导致的不必要的纠纷。
此外，教育机构还可以通过系统提供在线支付功能，方便家长缴费，减少现金流动带来的安全隐患。
教育收费管理系统的引入不仅可以提高教育收费工作的效率和准确性，还可以降低管理成本和风险。
学校收费管理系统功能设计
学校收费管理系统功能设计1.学生信息管理：可以对学生的基本信息进行录入、修改、查询和删除。
包括学生的姓名、学号、班级等信息，方便统一管理学生信息。
2.收费项目管理：可以对学校的各项收费项目进行录入、修改、查询和删除。
包括学费、杂费、实验费等各类收费项目。
每个项目还可以设置默认金额和收费标准，方便后续收费时的快速录入。
3.个人账户管理：为每个学生建立独立的个人账户，记录每位学生的缴费情况。
可以对账户进行充值和退费操作，并能查看历史缴费记录。
4.学费管理：针对每个学生的学费情况进行管理。
可以根据学生的班级和学期自动生成学费账单，并显示应缴金额和实缴金额。
同时也可以通过学费账单查询每个学生的历史学费缴纳情况。
5.缴费管理：提供缴费功能，学生可以通过系统选择需要缴纳的项目和金额，并进行在线支付。
同时可以生成缴费凭证，方便学生和学校进行核对。
6.退费管理：提供退费功能，学生可以申请退费并填写退费原因。
校方审核通过后，可以进行退款操作，并相应更新学生的账户信息和缴费记录。
7.报表分析：系统提供各类报表和统计分析功能，方便学校进行收费情况的分析和监控。
比如可以生成收费项目的收入统计表、学生缴费情况报表等。
8.权限管理：根据用户角色划分权限，确保系统的安全性。
比如管理员具有对学生信息和收费项目的完全操作权限，而普通教师只能进行查询操作。
9.数据备份与恢复：定期对系统的数据进行备份，以防止数据丢失或损坏。
在数据出现问题时，可以进行数据恢复操作，确保系统正常运行。
10.系统设置：提供一些可配置的系统设置选项，比如学期设置、收费标准的调整等。
综上所述，一个完善的学校收费管理系统应该包括学生信息管理、收费项目管理、个人账户管理、学费管理、缴费管理、退费管理、报表分析、权限管理、数据备份与恢复以及系统设置等功能。
这些功能将有助于提高学校收费管理的效率和准确性，为学生和学校提供更便捷的收费服务。
基于校园一卡通的学生收费管理系统设计
基于校园一卡通的学生收费管理系统设计安徽农业大学财务处王超安徽合肥230036摘要：本文介绍了高校收费管理存在的问题，通过设计一套基于校园一卡通的学生收费管理系统整合校内各部门信息资源，使得收费管理科学高效。
关键词：校园一卡通；收费管理；功能模块随着高校教育体制改革的深入和招生规模的扩大，学生收费收入在高校总收入中所占的比重不断提高，已成为高校教育及建设经费的主要来源，很多高校收费收入已经超过了财政拨款收入，收费管理工作的重要性日益突出，而现行收费管理系统存在许多局限性，亟待改善和创新。
1．高校收费管理现状和主要问题1.1收费人数多，标准多，工作量大由于高校招生规模不断扩大，学生人数迅速上升，例如我们安徽农业大学目前在校生就已达二万多人，收费金额高达数亿元，而且招生种类越来越多造成收费项目、收费标准的多样化，学校各院系、各专业、各年级学生应收金额都不尽相同，再加上学生的一些特殊情况：学费减免、修学、复学、专业变更、宿舍调整等都使收费工作变得极其繁琐。
我校收费管理一般采用的是银行提前批量代扣加现场零星收取的收费方式。
对于新生，财务部门在每学期开学报道时还要组织会计人员在专门的收费场所现场收取现金, 并当场开出收据，任务重，工作量大。
1.2 学生欠费问题突出，收费时间长我校是一所以农林学科为优势，其他多学科协调发展的教学研究型大学，许多学生来自农村和边远山区，有些贫困生家庭年收入低，除去基本的生活费外，学费主要依靠助学贷款和各种补助来交清，但各种助学贷款和补助是在学期中间陆续到账的。
另外由于管理不到位，少部分学生交费意识差，故意拖欠学费，导致学费很难收缴到位，每学年欠费学生的比例占应交费人数的10%~20%，这些问题都使得缴费工作不能在短时间内完成，而是要持续很长时间，甚至一学年，每天都要安排人员进行零星的收费工作，浪费资源，对账也相对繁琐。
1.3管理系统独立，部门间缺少协调招生规模的不断扩大使得在校生人数激增，对学校管理提出了很高的要求，面对学生信息数据的不断膨胀，学校各个职能部门相继启用学籍管理，收费管理，选课管理，宿舍管理等相互独立的软件系统进行应对。
学生收费管理系统的设计与实现

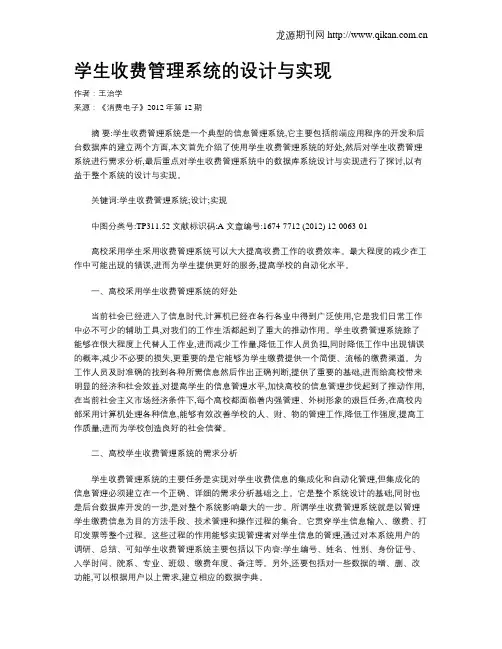

学生收费管理系统的设计与实现作者：王治学来源：《消费电子》2012年第12期摘要:学生收费管理系统是一个典型的信息管理系统,它主要包括前端应用程序的开发和后台数据库的建立两个方面,本文首先介绍了使用学生收费管理系统的好处,然后对学生收费管理系统进行需求分析,最后重点对学生收费管理系统中的数据库系统设计与实现进行了探讨,以有益于整个系统的设计与实现。
关键词:学生收费管理系统;设计;实现中图分类号:TP311.52 文献标识码:A 文章编号:1674-7712 (2012) 12-0063-01高校采用学生采用收费管理系统可以大大提高收费工作的收费效率。
最大程度的减少在工作中可能出现的错误,进而为学生提供更好的服务,提高学校的自动化水平。
一、高校采用学生收费管理系统的好处当前社会已经进入了信息时代,计算机已经在各行各业中得到广泛使用,它是我们日常工作中必不可少的辅助工具,对我们的工作生活都起到了重大的推动作用。
学生收费管理系统除了能够在很大程度上代替人工作业,进而减少工作量,降低工作人员负担,同时降低工作中出现错误的概率,减少不必要的损失,更重要的是它能够为学生缴费提供一个简便、流畅的缴费渠道。
为工作人员及时准确的找到各种所需信息然后作出正确判断,提供了重要的基础,进而给高校带来明显的经济和社会效益,对提高学生的信息管理水平,加快高校的信息管理步伐起到了推动作用,在当前社会主义市场经济条件下,每个高校都面临着内强管理、外树形象的艰巨任务,在高校内部采用计算机处理各种信息,能够有效改善学校的人、财、物的管理工作,降低工作强度,提高工作质量,进而为学校创造良好的社会信誉。
二、高校学生收费管理系统的需求分析学生收费管理系统的主要任务是实现对学生收费信息的集成化和自动化管理,但集成化的信息管理必须建立在一个正确、详细的需求分析基础之上。
它是整个系统设计的基础,同时也是后台数据库开发的一步,是对整个系统影响最大的一步。
学校收费管理系统课件
学校收费管理系统
26
登录窗体及主窗体设计
学校收费管理系统
27
院系信息编辑和管理
学校收费管理系统
28
专业信息编辑和管理
学校收费管理系统
29
学生信息编辑和管理
学校收费管理系统
30
收费项目信息编辑和管理
学校收费管理系统
31
学生收费编辑和管理
学校收费管理系统
32
日详细查询表对话框
学校收费管理系统
学Байду номын сангаас收费管理系统
11
SELECT语句的基本语法
SELECT子句 [ INTO 子句 ] FROM 子句 [ WHERE 子句 ] [ GROUP BY 子句] [ HAVING 子句 ] [ ORDER BY 子句 ]
学校收费管理系统
12
SELECT各子句的主要功能
n SELECT子句 -- 指定由查询返回的列 n INTO 子句 -- 创建新表并将结果行插入新表中 n FROM 子句 -- 指定从其中检索行的表 n WHERE 子句 -- 指定用于限制返回行的搜索条件 n GROUP BY -- 子句指定查询结果的分组条件 n HAVING 子句 -- 指定组或聚合的搜索条件 n ORDER BY 子句 -- 指定结果集的排序 n UNION运算符 -- 将两个或更多查询的结果组合为
n Provider 数据提供者。 n Server 数据库数据库. n Database 数据库名。 n Uid 数据库用户名。 n Pwd 用户密码。
学校收费管理系统
19
Command对象
n Command对象定义了将对数据源执行的命 令。
Connection
学生收费管理系统
２ 需求分析
本 系统 开 发 的总 体 任 务 就 是 实 现 学 生 收费 信 息 管理 的集 成 化 、信 息 化 和 自动 化 。而 总体 任 务
的实 现 是 建 立 在 对该 系统 的正 确 的 需 求 分析 基 础 之 上 的 。需 求 分析 是 数 据库 系统 开 发 的 第一 步 ， 也 是最 重要 的一步 。
务ｌ
訇 化
学 生收 费管 理 系统
Ｔｕｉｉ ａｎ ｔｏｎ ｍ ａｇｅｍ ｅｎｔｓ ｔ ｙｓ ｅｍ ｓ
张 文祥
ＺＨＡＮＧ ｅｎ— ｉ ｇ Ｗ ｘ ａｎ
（ 吉林农 业科 技学院，吉林 １ ２ １ ３１ ） ０
摘
要 ：学生收费管理系统是 一个典型的信息管理系统 ，基本开发主要包括后台的数据库 的建立和维护
以及前端 的应 用程序 的开发两个方 面。根据 学生 收费 管理的特点和现 状 ，建立模 式 ，完成了
程序 的编制工 作 ，进行 了程序的整体 设计。通过 对学生 收费管理系统 的分析与设计过程 的详 细描述 ，贯彻 了面向对象 的思想和 可视化建模 的思想 ，并 详细讲解 了整 个管理的设计过 程和
２１ 理 解需 求 ．
学 生 收 费 管理 系 统 是 以 管理 学 生 信 息 为 目的 的 相 关方 法 、手 段 、技 术 、 管理 及 操 作 的 过程 的 集 合 ，这 个 系统 贯 穿 干 从 学 生信 息输 入 、缴 费 、 打 印 发票 的一 个 长 期 过 程 ，这 些过 程 的 作 用 ，最 后 实现 了按 照 管 理 者 的 目标 掌握 学 生 各 项 信 息 的
生 信 息 档 案 存 入 、取 出等 流 程 繁 琐 ， 杂乱 ，周 期 长 的 弊 端 。基 于信 息化 管 理 的 全面 自动 化 ，可 以
学生收费管理系统需求分析概要设计
学生收费管理系统需求分析概要设计1.系统概述2.功能需求(2)费用项目管理：学校可以设置不同的费用项目，如学费、图书费、住宿费等，并设置对应的收费标准和截止日期。
(3)收费记录管理：记录学生的缴费、欠费、退费等情况，并生成相应的收费凭证。
(4)收费查询与统计：提供查询功能，包括按时间段、学生、费用项目等条件的查询；提供统计功能，可以统计不同费用项目的收费情况、欠费情况等。
(6)欠费提醒与预警：系统能够根据设定的时间和条件，自动发送欠费提醒短信或邮件给学生或家长，并提前预警欠费情况。
(7)报表打印：支持生成各类报表，如收费明细表、收费统计表等，并支持导出和打印功能。
3.数据流程及系统架构设计(1)系统采用客户端-服务器架构，客户端为学生和教职员工，服务器端存储学生和收费信息，并提供相应的业务逻辑处理。
(2)客户端与服务器之间通过网络进行通信，客户端通过登录验证后可以进行相应的操作，并通过与服务器的交互完成相关业务流程。
(3)学生信息的录入和修改由教职员工在客户端完成，系统将数据传输至服务器端存储，同时可以与学生信息管理系统进行数据同步。
(4)费用项目的设置和修改由教职员工在客户端完成，系统将数据传输至服务器端存储，费用项目和标准由学校根据实际情况进行管理和调整。
(5)收费记录的录入和查询由教职员工在客户端完成，可以根据学生和费用项目进行查询，并生成相应的收费凭证。
(6)电子支付集成由系统与第三方支付平台进行集成实现，在客户端提供支付入口，当学生进行在线缴费时，系统将支付信息传输至支付平台完成支付流程。
(7)系统会进行欠费提醒的处理，当学生出现欠费情况时，系统会自动发送短信或邮件提醒学生或家长，并记录提醒的时间和方式。
(8)报表打印功能由服务器端提供，客户端可以选择生成不同类型的报表，并支持导出和打印功能。
通过以上需求分析和概要设计，学生收费管理系统可以更好地满足学校或教育机构的收费管理需求，提高工作效率，减少人力成本，提供更好的服务质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目：学校收费管理系统学院：信息学院专业：网络工程姓名：汤佳慧学号： 1101010137 班级：信息A1111班摘要随着学费比重在高校教育经费比例中的提高，学生收费管理已成为整个学校管理工作中的关键环节之一。
在高校规模及招生规模增大，收费项目增多，收费难度、复杂度增加，工作量加大的情况下，高校学生收费工作面临着严峻的挑战。
因此，迫切需要开发一套高校学生收费管理系统来实现高校收费管理工作的系统化、自动化、规范化，提高收费工作效率。
基于学生收费工作的实际需求，在对该校收费系统建设环境、收费组织结构功能及业务流程进行分析的基础上，确定了高校学生收费系统的性能需求与设计原则，进行了合理的系统功能模块设计、总体流程设计、数据库设计、系统结构选择及网络拓扑结构设计等工作，针对网络版、单机版及网上查询与催缴费系统的不同，选择了合适的开发工具。
同时，为了增强系统的可维护性，制定了详细的系统开发规范。
本系统网络版已投入试运行，但单机版及网上查询与催缴费系统还尚未开发，随着该校学分制的实施，基于学年制开发的该系统还需要进行大量的修改与完善工作。
【关键字】功能模块设计主界面学生收费管理系统AbstractWith the increase of tuition proportion in the proportion of college education funds, student fees management has become one of the key link in the work of school management. In the scale and increased enrollment, charging projects increased, charging difficulty, complexity is increased, the increase in workload conditions, charging work of college students is facing severe challenges. Therefore, systematization, automation, standardization is an urgent need to develop a set of college student fees management system to achieve the management fees, improve work efficiency.Based on the work of the actual needs of students fees, on the base of analysis on the school fee system construction environment, charging structure functions and business processes, performance requirements and design principles of college charge is determined, the reasonable design of function module of the system, the overall process design, database design, system structure and network topology design work, in view of the network version, stand-alone and on-line inquiry and the reminders payment system, select the appropriate development tools.At the same time, in order to enhance the system maintainability, developed a detailed system specifications.This system online has been put into trial operation, but stand-alone version and online query and urge payment system still hasn't been exploited, with the implement of credit system, based on the academic year system and development of the system also requires a lot of modification work and improvement.【Key words】The function module design；The main interface；Student fees management system目录前言 (1)1 系统分析与总体设计 (2)1.1 系统需求分析 (2)1.2 系统体系结构设计 (2)1.3 系统流程分析 (3)1.4 开发工具的选择 (4)2 数据库结构设计 (5)2.1 概念结构分析 (5)2.2 逻辑结构设计 (7)2.3 创建表的脚本文件 (9)3 设计工程框架 (13)3.1 创建工程并设置主界面 (13)3.2 为表添加类 (15)3.3 设计登录模块 (18)4 模块设计 (20)4.1 基本信息管理模块设计 (20)4.2 学生收费管理模块设计 (23)4.3 查询统计模块设计 (25)4.4 用户管理模块设计 (26)5 总结 (27)参考文献 (28)致谢 (29)前言使用学校收费管理系统可以大大提高高校收费工作的工作效率，减少工作中可能出现的错误，为学生提供更好的服务，是提高学校自动化水平的重要组成部分。

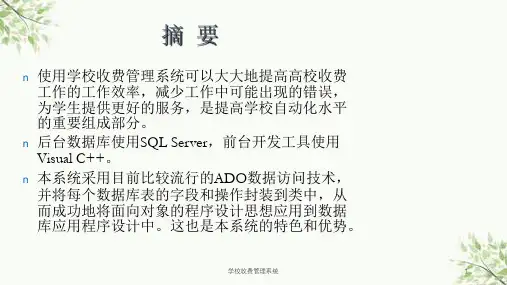

本系统的开发主要包括后台数据库的建立、维护以及前端应用程序的开发两个方面。
