最新徕卡DNA03电子水准仪数据传输及处理操作步骤
徕卡全站仪数据传输说明
徕卡全站仪数据传输说明
仪器开机，将USB数据线（GEV189）⼀头连接仪器，⼀头连接电脑。
在电脑的设备管理器中看到如下画⾯
表⽰仪器已经和电脑连接。
（如果出现黄⾊感叹号，要先把线驱动装好）
打开LEICA FlexOffice 软件，点击⼯具
出现如下界⾯，点击数据交换管理
然后点击串⼝
⿏标光标移动到COM4（电脑⼝不同，显⽰的COM⼝不同），右击点设置，出现如下界⾯
按上图显⽰，更改设置，然后点确定
点击COM⼝→⽂件→作业，右键点击你所需要的⽂件，然后直接拖到左边电脑的⽂件夹⾥
松开⿏标后会出现如下界⾯
选择CASS格式，然后点开始就⾏了
打开CASS软件，点击绘图处理→展野外点点号→选取刚才的数据⽂件就可以了。
徕卡DNA03水准仪使用总结
三、四等水准测量限差
三、四等水准测量，每公里水准测量的偶然中误差M△和全中误差Mw,不得超过表规定
的数值：
测量等级
三等
四等
M△
3.0
Mw
6.0
10.0
水准仪限差
等
视距
前后视距差
每站的前后视距累计差
级
（MaxDist）
（DistB-F）
（TDistBa1）
三等
≤100
≤2.0
≤5.0
四等
≤150
≤3.0
≤10.0
等
两次标尺读数的限差
允许的最大测站高差之差
基、辅分划(黑红面)
级
所测高差之差（B-B/F-F）
三等
3.0mm
四等
5.0mm
StatDif
TdistBa1
MaxDist
StatDiff
B-B/F-F
DistB-F
（视距差累
（最大距
（基辅分化高差之
（基辅分化读数之差）
(视距差)
计）
离）
调焦控制
光标控制
导航选择相应功能
选择及确认输入的参数
EC
地球曲率改正开启。对自动测量或人工输入的标尺高度进行地球曲率改正。
数字键已激活。
字母型字符已激活。
测量模式
Meas-Mode(模式设置)
Single
单一（测量） n=1
Mean
取所有观测值的平均值例 n = 3 （2….99）。仪器计算所有观测值的平均
PgDn，
<<Back，INS）和转换输入数字或字母。
CE
删除字符或信息，取消或停止测量

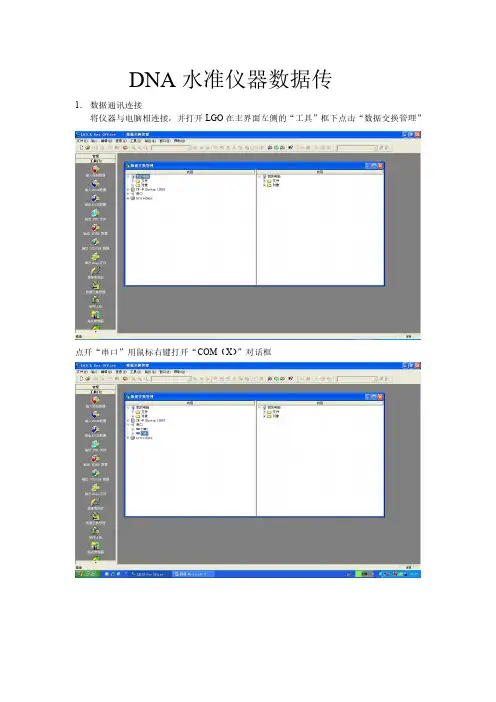

DNA03用LGO后处理
DNA水准仪器数据传
1．数据通讯连接
将仪器与电脑相连接，并打开LGO在主界面左侧的“工具”框下点击“数据交换管理”
点开“串口”用鼠标右键打开“COM（X）”对话框
在对话框的“COM设置”页面下选择相应的“仪器（I）”和“波特率（B）”
调整好通讯设置后，用左键点开连接对应的“COM（X）”前的加号，出现下图情况
在“内存”里的“作业”下选择需要传输的作业，点左键从仪器拖到电脑任意磁盘下会弹出下列对话框
“文件名”可以更改但要注意后缀的“.GSI”不能更改
“格式（F）”务必选择“GSI”
在传输过程中不要有任何其他无关操作
2．数据平差处理
数据传输完成后，在主菜单左侧“管理”栏中选择并用鼠标左键点击“项目”弹出对话框，在对话框任意位置点鼠标右键“新建项目”如下图所示
完成新建项目后，将光标挪动至左上的红色箭头图标点击弹出下图对话框，在“查看”里找到刚才保存的“作业”同时在次对话框下端的“文件类型”选择“GSI（观测数据）”，选择好后点“输入”
把数据“分配”到新建的项目里
进入“项目”后在下端点击“水准处理”页面在会出现下面对话框，此对话框左侧中把相应的水准路线打开如图
用鼠标左键选择固定高程点，用右键打开选项菜单选“创建控制点（C）”，您会发现“点类别”里固定高程点的类型由“测量点”变成“控制点”，这个时候再在“高程”项目里输入固定点的确切高程。
全选各点后点击鼠标右键，确认“处理参数”
以相似操作进行水准“处理”
处理完成后点击鼠标右键！“储存”处理结果。
在下端“结果”页面里点左侧“总结”可以看到“水准总结”的报告
再次回到“水准处理”页面下，全选点，用鼠标右键可另存为其它格式数据。
DNA03电子水准仪使用说明
GSI – 16
16位字符输出格式。可以是字母也可以是数字。
Earth curvature correction（地球曲率改正）
Yes —— 进行改正。 No —— 不进行改正。
通讯设置 通过RS232 接口在仪器和计算机间传输数据的通讯参数 Baudrate （波特率） 1200 、2400 、4800 、9600 、1 92 00 ( bits ／秒） Data bits （数据位）
线路水准测量
方法 BF 奇数站 BF 往测 BF 返测 FB BFFB 往测 BFFB 返测 FBBF 偶数站 BF 往测 FB 返测 BF BFFB 往测 FBBF 返测 BFFB
aBF（交替BF）
BFFB aBFFB（交替BFFB） BF/BFFB单程双转点
左右线均按照BF/BFFB测量
一、仪器设置
StatDif : 允许的最大测站高差之差。
B-B/F-F: 两次观测值的最大差。
DistB-F ：累计视距差。
选择“值”。
TdistBal：累计距离差。
MaxDist ：最大距离。
StafHigh ：最大读数。 StafLow ：最小读数。 StafDiff ：最大测站高差之差。 B-B/F-F ：同一水准尺两次读数的最大差值。 DistB-F ：距离差。 MinDist ：最小距离。
等级
仪器 型号
二等
DS1
三等
四等
DS1
DS3 DS3
100 3
75 100 5 10 0.2
6
0.3
2 3
测量原理
标尺的条码作为参照信号存在仪器内。测量时，线译码 器捕获仪器视场内的标尺影象作为测量信号，然后与仪器的 参考信号进行比较，便可求得视线高度和水平距离。就象光 学水准测量一样，测量时标尺要直立。只要把标尺照亮，本 仪器可在夜间进行测量。
莱卡DNA03电子水准仪使用说明(1)资料精
用户手册
中文 5.3
2
数字水准仪
祝贺您购买新型徕卡的安全指南以及安置和操作仪器的说明，详细 内容请参考“安全指南”。 请您在使用仪器前仔细阅读本手册。 商标 O Windows 和 Windows CE 是微软公司的注
册商标。 O CF 卡是 SanDisk 公司的注册商标。 所有其它公司的商标使用权归各自所有。
照明菜单....……..………...................…. 41 用户输入.………..…. ….…...................…. 42
输入数字.………..…. .…...................…. 42 输入字母.………..…. .…...................…. 43 插入字母和数字..…. .…....................…. 43 删除字母和数字..…. .…....................…. 44 字符串.………..…. .….......................…. 44 找点.………..…. .…..............................…. 45 通配搜寻.………..…. .…...................…. 48 测量的技术建议…..…. .…........................…. 49 特殊的测量条件…..…. .…...................….. 49 重要的仪器设置…. .…...................…… 50 测量模式（MODE）.........................…. 51 测量步骤..…. .…................................…. 53 重复测量..…. .…................................…. 54 点号管理..…. .….................................…. 55 数据及其存贮管理… .…........................…. 56
DNA03电子水准仪使用说明
偶数个观测值：取中间两个观测值的平均值
Mean S ：平均值及其标准偏差和粗差检测
从最小的观测次数起，仪器自动检查平均值的标准偏差是否小于 设定的标准偏差限差，若平均值的标准偏差小于或等于标准偏差限差， 仪器停止测量。否则，测量继续到设定的最多测量次数。同时，以其 每一步都检查，通过排除粗差，检查标准偏差是否合限。
GSI – 16
16位字符输出格式。可以是字母也可以是数字。
Earth curvature correction（地球曲率改正）
Yes —— 进行改正。 No —— 不进行改正。
通讯设置 通过RS232 接口在仪器和计算机间传输数据的通讯参数 Baudrate （波特率） 1200 、2400 、4800 、9600 、1 92 00 ( bits ／秒） Data bits （数据位）
7 当奇偶校验设置为Even或Odd 时，数据位自动设为7 8 当奇偶校验设置为No 时，数据位自动设为8。
Parity（奇偶校验）
Even —— 偶校验 Odd —— 奇校验 No —— 无检校
Endmark（结束标志）
CR/LF —— 回车换行 CR —— 新一行
1 1
选择 4 （点号）
仪器设置
按 MENU 键打开主菜单。 一、快速设置
【菜单】
1 2 3 4 快速设置 完全设置 系统信息 轴系检测
Contrast（对比度） Earth curvature（地球曲率改正） USER 键 Decimal（小数位数）
二、完全设置
1、系统
注意：测站数必须是偶数。
2、观测操作（适用于技能鉴定考试）
关于徕卡全站仪数据传输的方法
关于徕卡全站仪数据传输的概述
1.仪器设置
首先选择菜单点设置，使用翻页键到第4页，将Mask选项改为Mask2，点F4设定。
然后退回到菜单选通讯，按徕卡标准分别设置为19200、8、无、回车换行、1，点F4设定。
2.软件设置
计算机与仪器连接后进入Leica Geo Office Tools 工具，选择Tool选项卡，单击
然后在中间栏选择中的Serial Ports，打开后会显示您计算机可用的串口。
此时要对其进行设置，右键菜单中选择设置，出现对话框
点击COM设置选项卡设置成如下确定即可
单击串口前的加号，如设置成功计算机自动检测仪器，全站仪将自动开机,计算机显示如下
其中Jobs文件夹中即可查看您工作中所使用的作业名
此时右键点击Measurements data并Copy到你想要存储的位置，出现如下对话框
我们选择事先做好的格式文件进行数据传输
点击Start,完成后将会在您选择的路径下出现在*.ASC文件，将扩展名改为.txt即可进行查看。
备注：现在多数笔记本电脑都没有COM口，如果非要使用可购买COM口转接线并安装好驱动程序。
徕卡全站仪数据导入导出操作流程
徕卡全站仪数据导入导出操作流程
徕卡全站仪数据导入导出
操作流程
中交路桥华南工程有限公司熊刚
电话：189********
徕卡全站仪数据导入/导出操作流程
一、导入数据
1．先把计算数据保存为.txt文件，文件名必须是数字或字母。
2．把CF卡用读卡器在电脑打开，可以看见一个Data的文件夹，把你在电脑里面保存的.txt文件拷到CF卡的Data文件夹里，然后退出。
3．把CF卡用读卡器安装在仪器上，打开仪器进入主菜单，按4（转换数据）/2(把数据导入作业)。
输入：AS CⅡ数据；
从文件：这个是你刚才拷到CF卡里的.txt文件；
复制到作业：这个是你要用的文件；
标题：可选择也可不选择。
在按F2（配置）：根据你的.txt文件选择；
二、把数据导出
把CF卡用读卡器在电脑打开，可以看见一个DBX的文件夹，把它拷到你的电脑。
1．打开LGO办公软件，如下图：
2．点一下“项目”如下图：
3．右键空白处，新建项目，如下图：
4．输入一个名字，然后按确定，如下图：
5．然后点输入原始数据，如下图：
6．找到DBX文件夹，找到你的数据，如下图：
7．找到你新建的项目，点分配，如下图：
8．找下面那一项“点”，就能看到点了。
9．然后右键另存为就能变成.txt文件了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
'. 最新徕卡DNA03电子水准仪数据传输及处理操作步骤
1.用数据传输线将电脑与仪器连接好。
2.打开LEICA Geo office-Tools软件，出现一个Tips小窗口，点击关闭即可。
3.在左侧栏里，选择Tools，点击出现下拉菜单，再点“Date Exchange Manager”，再选择“Serial Ports”，点击“Com1”，水准仪自动开机，选择“Internal memory”→“Files”→“Jobs”，找到当天的文件。
4.在D盘或E盘里，新建一个文件夹，以当天观测日期命名。
5.再回到传输界面里，右侧栏里会有“我的电脑”，在里面找到刚才所建文件夹。
6.将仪器当天所测Jobs文件夹拖入所建文件夹中，此时会自动弹出“Download”小窗口，小窗口里、Format GSI，点击Start。
（为原始数据）
7.再将所测Jobs文件夹，拖入所建文件夹中一遍。
在Download小窗口里，选择20140606.mdt、Format Linelevel,再点击Start。
此份数据用于平差处理。
8.关闭此软件。
