波分复用系统的基本原理
一、波分复用系统的基本原理
所谓波分复用（WDM），就是采用波分复用器（合波器）在发送端将规定波长的信号光载波合并起来，并送入一根光纤中传输；在接收侧，在由另一个波分复用器（分波器）将这些不同信号的光载波分开。
由于不同波长的光载波信号可以看作相互独立（不考虑光纤非线性时），从而在一根光纤中可实现多路光信号的复用传输。
不同类型的光波分复用器，可以复用的波长数也不同，目前商用化的一般是8个波长、16个波长和32个波长的系统。
波分复用系统的原理如图1-1所示。
图1-1 波分复用系统原理
在80年代初光纤通信兴起时,首先被采用的是1310nm/1550nm的两个波长复用系统(即在光纤的两个低损耗窗口1310nm和1550nm各传送一路光波长信号),也叫粗波分复用系统。
这种系统比较简单，一般采用熔融的波分复用器，插入损耗小，在每个中继站，两个波长都进行解复用和光/电/光再生中继。
随着1550nm窗口EDFA的商用化，光传输工程可以利用EDFA对传送的光信号进行放大，实现超长距离无电再生中继传输，在1550nm窗口传送多个波长信号，这些信号相邻波长间隔较窄，且工作在一个共享的EDFA工作带宽内，这种波长间隔紧密的WDM系统称为密集型波分复用系统（DWDM）。
其频谱分布如图1-2所示。
ITU-T G.692建议，DWDM系统的绝对参考频率为193.1THz（对应波长1552.52nm），不同波长的频率间隔为100GHz的整数倍（对应波长间隔约为0.8.nm的整数倍）。
由于密集波分复用系统的波长间隔较小，必须采用高分辨率的波分复用器件，熔融的波分复用器一达不到要求。
不加特别说明，波分复用系统通常指DWDM系统。
λ1λ2λ3λ4 λ5λ6λ7λ8 波长
图1-2 DWDM系统的频谱分布
（一）DWDM的工作方式
双纤单向传输：一根光纤只完成一个方向信号的传输，反向光信号的传输由另一根光纤来完成，统一波长在两个方向上可以重复利用（如图1-3所示）。
这种DWDM系统可以
充分利用光纤的巨大带宽资源，使一根光纤的传输容量扩大几倍至几十倍。
在长途网中，可以根据实际业务量需要逐步增加波长来实现扩容，十分灵活。
在实际光缆偏振模色散（PMD）不清的前提下，也是一种战士避免采用超高速光系统而利用多个2.5Gbit/s系统实现超大容量传输的手段.。
单纤双向传输：在一根光纤中实现两个方向光信号的同时传输，两个方向的光信号不能同波长（如图1-4所示）。
单线双向传输允许单根光纤携带全双工通路，通常可以比单向传输节约一般光纤器件，由于两个方向传输的信号不交互产生FWM（四波混频）产物，因此其总的FWM产物比双纤单向传输少的多，其缺点是，这种系统需要采用特殊的措施来对付光反射（包括光街头引起的离散反射和光纤本身的瑞利后向反射），以防多径干扰；当进行光信号放大以延长传输距离时，必须采用双向光纤放大器，以及光环兴器等元件，其噪声系数稍差。
光分/插传输：通过光分插复用器（OADM）可实现各波长光信号在中间站的分出与插入，即完成上/下光路（如图1-5所示）。
利用这种方式可以完成WDM系统的环形组网。
图1-3 双纤单向传输的WDM系统
图1-4 单纤双向传输的WDM系统
图1-5 光分/插传输
（二）波分复用方式的主要特点
1.可以充分利用光纤的巨大带宽资源，使传输容量比单波长传输增加几倍至几十倍；
2.在大容量长途传输时，WDM与EDFA结合可以节约大量光纤和电再生器，大大
降低传输成本；
3.由于同一光纤中传输的信号波长彼此独立，与信号速率及电调制方式无关，可以
完成各种电信业务的综合与分离，是引入宽带新业务（例如CATV）的方便手段；
4.在长途网中应用时，可以根据实际业务量需要逐步增加波长来扩容，十分经济灵
活。
5.可以利用WDM选路实现网络交换和恢复从而实现未来透明的、具有高度生存性
的全光网络。
二、光在光纤中的传输效应分析
1．色散
2．非线性
三、DWDM系统总体结构。
光纤通信系统的波分复用技术使用技巧
光纤通信系统的波分复用技术使用技巧光纤通信系统是当今主流的通信网络，而其中的波分复用技术是实现高容量、高速率传输的重要手段。
波分复用技术允许多个光信号利用不同的波长在光纤中传输，有效提高了光纤传输的带宽利用率。
本文将介绍光纤通信系统的波分复用技术使用技巧，包括波分复用的原理、系统构成以及一些应用实践的技巧。
首先，我们来了解一下波分复用的原理。
波分复用技术通过将不同的光信号使用不同的波长进行编码，然后在发送端将其合并为一个光信号传输，接收端再进行解复用分离，恢复出原始的多个光信号。
这样可以实现多个信号在光纤中同时传输，充分利用了光纤的带宽资源。
波分复用技术通过密集分布的波长选择器（多通道复用器和解复用器）来实现，这些设备能够高效地将不同波长的光信号进行合并和分离。
在光纤通信系统中，波分复用技术主要由两个部分构成：发送端和接收端。
在发送端，不同的光信号经过编码后被合并，然后由光发射器将其转换为相应的光信号。
发送端的波分复用设备通常包括多通道复用器和光发射器，多通道复用器用于将不同波长的光信号合并，而光发射器用于将不同波长的电信号转换为光信号。
在接收端，光信号经过解复用器分离成不同的波长和光信号，然后由光探测器转换为电信号进行后续处理。
接收端的波分复用设备通常包括解复用器和光探测器。
在实际应用中，光纤通信系统的波分复用技术使用技巧包括以下几个方面：1. 波分复用器的选择：不同的波分复用器具有不同的性能特点，例如通道数、插入损耗、波长控制精度等。
在选择波分复用器时，需要根据实际需求综合考虑各种因素，以确保性能和成本的平衡。
2. 波长分配：波分复用技术可以同时传输多个波长的光信号，波长分配是其中关键的环节。
在进行波长分配时，需要考虑各个波长之间的干扰、光纤的色散特性以及其他信号处理的要求，以最大限度地提高传输的容量和质量。
3. 光信号调制技术：光信号在光纤通信系统中需要经过调制、放大、解调等处理，光信号调制技术的选择会直接影响到系统的传输性能。
光波导芯片_波分复用_解释说明
光波导芯片波分复用解释说明1. 引言1.1 概述光通信作为一种高速、大容量的数据传输技术，已成为现代信息社会中不可或缺的基础设施。
然而，在面对日益增长的带宽需求和传输距离要求时，传统的电路板和金属导线等传输介质已经显得力不从心。
因此，光波导芯片作为一种新型的光学器件应运而生。
1.2 文章结构本文将首先介绍光波导芯片的定义、原理、结构和特点。
随后，我们将重点讨论波分复用技术，并详细解释其原理、基础概念以及相关设备和组成要素。
然后，我们将探讨光波导芯片在波分复用中的应用，包括其在光传输中的作用机制解析、在波分复用系统中关键功能的介绍，以及一些实际应用中的效果与案例分享。
最后，我们将总结主要观点和发现，并展望光波导芯片和波分复用技术未来发展方向。
1.3 目的本文旨在通过对光波导芯片和波分复用技术进行详细说明，帮助读者深入了解光通信领域中的重要概念和技术。
同时，通过介绍光波导芯片在波分复用中的应用，使读者对该技术在实际场景中的应用效果有更全面的认识。
最后，我们将展望未来光波导芯片和波分复用技术的发展方向，为相关研究和工程领域提供参考和启示。
2. 光波导芯片:2.1 定义和原理:光波导芯片是一种集成光学器件，其通过特殊的材料结构和工艺制作而成。
它利用高折射率的核心层将光信号引导在其表面附近传输，形成一条或多条光波导路径。
这些路径类似于管道，可以将光信号有效地控制、传播和分配。
光波导芯片原理基于总反射和电磁波的耦合效应。
当光线传入具有高折射率的核心层时，由于介质折射率的差异，部分能量会被全内反射并沿着波导路径传输。
在光波导芯片中，可以通过调整核心层和包围层之间的折射率差异来改变传播模式、控制波导路径和操纵光信号。
2.2 结构和特点:通常情况下，光波导芯片由三个主要组成部分构成：核心层、包围层和衬底。
核心层是最重要的部分，用于引导光信号；包围层则用于限制光信号的传播区域，并保持其在核心层内传输；衬底则为光波导芯片提供支撑和稳定性。
第八章 光波分复用系统
8.2.3 WDM系统波长规划
表8-4 32通路DWDM系统中心频率
序号 1 2 3 …… 标称中心频率（THz） 标称中心波长（nm） 192.10 192.20 192.30 …… 1560.61 1559.79 1558.98 ……
30
31 32
195.00
195.10 195.20
37
8.1 波分复用原理
提高光纤通信系统的容量的方法包括时分复用（ TDM ）、 波分复用（WDM）、空分复用（SDM）、模分复用（MDM） 和极化复用（PDM）等 最常见的 TDM 方法的主要缺点是当电信号的传输速率达 到较高等级（如10Gbit/s或更高时），对于光器件（如激光 器和调制器）的开关速率等性能要求较高，实现难度较大， 同时光纤中的色散和非线性等也限制了调制信号的速率。 波分复用（ WDM ）为代表的多信道光纤通信系统成为实 现大容量传输的主要技术方案之一。
图8-2 双纤单向传输WDM系统 可以方便地分阶段动态扩容，可以根据实际业务量的需要
15 逐步增加波长来实现扩容，是目前最主要的应用形式。
8.1.2 WDM系统的应用形式
λ1
Tx1
复 用
Txn
λn
器
λ1······λ1n
解 复 用 器
λ1
Rห้องสมุดไป่ตู้1
λn
Rxn
λn+1
光纤放大器 解 复 用 器
复
Rxn+1
第8章 光波分复用系统
本章要点
本章主要介绍以波分复用（WDM）为代表的多 信道光纤通信系统及其关键技术，以及光时分复用 （OTDM）技术原理。
2
WDM系统和SDH系统的关系
在光网络传送层的关系：WDM系统与SDH系统均属于传送网 层，二者都是建立在光纤传输媒质。SDH系统是在电通道层上 进行的复用、交叉连接和组网，而WDM系是在光域上进行的复 用、交叉连接和组网。 对承载信号复用方式的区别：SDH是基于单波长（一根光纤 传输一个波长光路）的时分复用（TDM）系统；WDM技术在一根 光纤中同时传输不同波长的多个光载波信号，为FDM系统，充 分利用光纤带宽资源，增加系统传输容量。 信号的光接口标准：SDH设备的光接口符合ITU-T G.957和 G.691建议，该标准对工作中心波长没有特别规定。在WDM系统 中，光接口必须满足ITU-T G.692建议。该建议规定了每个光 通路的参考频率、通路间隔、标称中心频率（即中心波长）、 3 中心频率频率偏差等参数。
浅谈密集波分复用(dwdm)通信传输技术的实际应用与发展
浅谈密集波分复用(dwdm)通信传输技术的实际应用与发展最新【精品】范文参考文献专业论文浅谈密集波分复用（DWDM）通信传输技术的实际应用与发展浅谈密集波分复用（DWDM）通信传输技术的实际应用与发展摘要：本文首先分析了密集波分复用技术的优势，并对波分复用系统的基本工作原理与应用系统的构成进行了分析，最后对DWDM技术在通信传输领域的实际应用与发展进行了论述。
关键词：DWDM；通信传输技术；优势；工作原理；组网构成；应用；发展一、前言近年来，随着光纤通信技术的发展，光波分复用技术日趋成熟。
目前， DWDM（密集波分复用）技术主要应用于长途干线和骨干网络，较好的解决了当前的带宽要求。
本文首先分析了密集波分复用技术的优势，并对波分复用系统的基本工作原理与应用系统的构成进行了分析，最后对DWDM技术在通信传输领域的实际应用与发展进行了论述。
二、密集波分复用技术的优势（1）数据的有效综合和分离。
由于密集波分复用系统可以将不同的波长、不同的频率的信号进行组合集中在一条光纤上，因此在传输的过程中可以不必考虑到信号本身的速率以及其它数据本身的特性问题。
（2）超大容量。
由于我国目前所使用的光纤所能承载和传输的带宽非常宽，但是由于我国在数据传输的技术上的不过硬导致许多的光纤带宽的利用率非常的低，很多情况下都不及其整个带宽的十分之一。
因此可以说是对于资源的极大的浪费。
而采用了DWDM技术以后，可以很好的将更多的数据集中到一根光纤上，从而提高了对于光纤带宽的利用率，降低了材料的损耗以及企业的运营成本，就目前已知的国内商用的80×40Gbit/s的密集波分复用系统，可以传4960万路电话，并且随着我国DWDM技术的不断完善，相信未来能够承载更大的容量。
（3）组网的灵活性与经济性。
利用DWDM技术，由于减少了光纤的数量以及对于信号的前期处理，提高了光纤带宽的利用率，因此在组网的过程中不仅是能够大大降低了整个组网的成本，同时也减最新【精品】范文参考文献专业论文少了企业日常的运营成本。

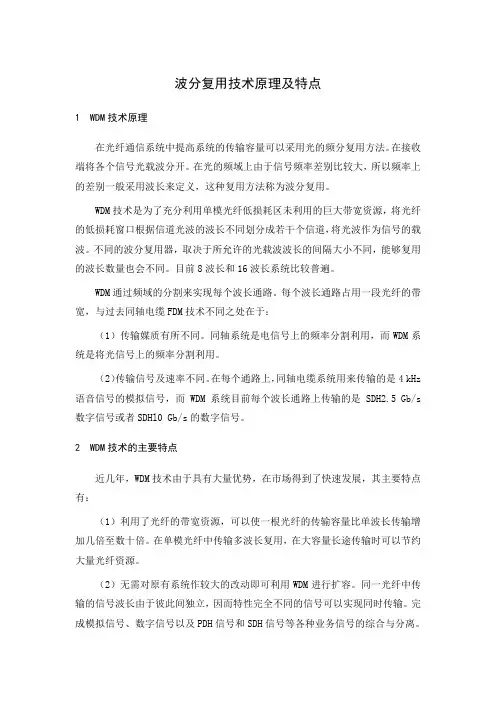

波分复用技术原理及特点
