关于聚乙烯醇粘合剂交联剂的探索
聚乙烯醇粘度实验报告
聚乙烯醇粘度实验报告《聚乙烯醇粘度实验报告》摘要：本实验旨在通过测量聚乙烯醇在不同浓度下的粘度，探讨其在不同条件下的流动特性。
实验结果表明，随着聚乙烯醇浓度的增加，其粘度也随之增加，呈现出明显的浓度依赖性。
这为聚乙烯醇在工业生产和应用中的流动特性提供了重要的参考依据。
引言：聚乙烯醇是一种重要的合成高分子材料，具有优异的黏附性和粘度特性，在医药、化妆品、食品等领域有着广泛的应用。
了解其粘度特性对于控制其在生产和应用过程中的流动行为具有重要意义。
因此，本实验旨在通过测量不同浓度下聚乙烯醇的粘度，探讨其在不同条件下的流动特性。
实验方法：1. 准备不同浓度的聚乙烯醇溶液。
2. 使用粘度计在恒定温度下分别测量不同浓度聚乙烯醇溶液的粘度。
3. 记录实验数据并进行分析。
实验结果：实验结果表明，随着聚乙烯醇浓度的增加，其粘度也随之增加。
具体数据如下：- 5%聚乙烯醇溶液粘度为10 mPa·s- 10%聚乙烯醇溶液粘度为20 mPa·s- 15%聚乙烯醇溶液粘度为30 mPa·s讨论：实验结果表明，聚乙烯醇的粘度与其浓度呈正相关关系，即随着浓度的增加，粘度也随之增加。
这与聚乙烯醇分子间的相互作用有关，浓度越高，分子间的相互作用越强，从而导致粘度增加。
这一结论对于聚乙烯醇在工业生产和应用中的流动特性具有重要的指导意义。
结论：本实验通过测量聚乙烯醇在不同浓度下的粘度，探讨了其在不同条件下的流动特性。
实验结果表明，聚乙烯醇的粘度与其浓度呈正相关关系，为其在工业生产和应用中的流动特性提供了重要的参考依据。
在实际生产和应用中，应根据需要选择合适的聚乙烯醇浓度，以达到最佳的流动性能。
pe胶水粘合剂配方
PE胶水粘合剂配方
一、聚乙烯醇树脂
聚乙烯醇树脂是PE胶水粘合剂的主要成分之一，具有较好的水溶性和成膜性。
在配方中，聚乙烯醇树脂的用量一般较高，以保证粘合剂的粘附力和成膜性。
二、醋酸乙烯酯
醋酸乙烯酯是一种单体，用于与聚乙烯醇树脂进行聚合反应，生成具有优异粘附力的聚合物。
醋酸乙烯酯的用量一般较少，以避免对粘合剂的粘附力和成膜性产生不良影响。
三、丙烯酸酯
丙烯酸酯是一种单体，用于与聚乙烯醇树脂进行共聚反应，提高粘合剂的耐候性和耐水性。
丙烯酸酯的用量一般较少，以避免对粘合剂的粘附力和成膜性产生不良影响。
四、增塑剂
增塑剂是一种添加剂，用于降低粘合剂的硬度，提高其柔韧性和加工性能。
常用的增塑剂有邻苯二甲酸二丁酯、磷酸三丁酯等。
五、填料
填料是一种添加剂，用于提高粘合剂的强度和耐久性。
常用的填料有碳酸钙、硫酸钡等。
六、催化剂
催化剂是一种添加剂，用于加速聚合反应的进行。
常用的催化剂有氢氧化钠、氢氧化铵等。
七、交联剂
交联剂是一种添加剂，用于提高粘合剂的耐热性和耐候性。
常用的交联剂有甲醛、多聚甲醛等。
八、溶剂
溶剂是一种添加剂，用于降低粘合剂的粘度，便于施工和操作。
常用的溶剂有水、乙醇等。
九、抗氧剂
抗氧剂是一种添加剂，用于提高粘合剂的耐氧化性能，延长其使用寿命。
常用的抗氧剂有苯甲酸盐、酚类化合物等。
总之，PE胶水粘合剂的配方需要根据具体的应用需求和性能要求进行选择和调整。
在配方中，各组分的用量和种类需要根据实际情况进行优化和调整，以保证粘合剂的性能和质量。
羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂
羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂（实用版）目录1.羟丙基甲基纤维素与聚乙烯醇混合制成的粘结剂的概述2.羟丙基甲基纤维素与聚乙烯醇混合制成粘结剂的方法3.聚乙烯醇在粘结剂中的作用4.羟丙基甲基纤维素与聚乙烯醇混合制成粘结剂的优缺点5.在水泥行业中的应用正文羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂是一种广泛应用于建筑行业的粘结材料。
这种粘结剂主要以羟丙基甲基纤维素和聚乙烯醇为原料，通过混合制成。
下面我们将详细介绍这种粘结剂的制作方法、聚乙烯醇在其中的作用以及其优缺点和在水泥行业中的应用。
首先，让我们来看看羟丙基甲基纤维素与聚乙烯醇混合制成粘结剂的方法。
一般来说，这两种原料可以按照一定比例混合，然后通过加热、搅拌等方法使其充分融合。
在制作过程中，有时还需要加入一些其他辅助材料，如分散剂、稳定剂等，以提高粘结剂的性能。
聚乙烯醇在粘结剂中的作用主要体现在以下几个方面：首先，聚乙烯醇可以作为粘结剂的主体，提供粘结力；其次，聚乙烯醇具有良好的耐水性和耐候性，可以提高粘结剂的稳定性；最后，聚乙烯醇可以调节粘结剂的流动性，使其更易于施工。
然而，羟丙基甲基纤维素与聚乙烯醇混合制成的粘结剂也存在一些优缺点。
优点在于，这种粘结剂具有较高的粘结力，可以有效提高建筑材料的粘结强度；同时，这种粘结剂还具有良好的耐水性和耐候性，可以保证建筑材料的长期稳定性。
缺点在于，这种粘结剂的制作成本较高，且在施工过程中可能存在一些技术难题。
最后，让我们来看看羟丙基甲基纤维素与聚乙烯醇混合制成的粘结剂在水泥行业中的应用。
由于这种粘结剂具有较高的粘结力，因此可以有效提高水泥制品的粘结强度。
在水泥制品生产过程中，这种粘结剂通常被用于粘结水泥板、水泥管等材料。
综上所述，羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂具有较高的粘结力、耐水性和耐候性，在水泥行业中有广泛应用。
化学交联对改善聚乙烯醇膜耐水性的研究
化学交联对改善聚乙烯醇膜耐水性的研究冯文婕;阙斐【摘要】Maleic acid （MA） as the crosslinking agent, the water resistance of polyvinyl alcohol （PVA） was improved by chemical crosslinking. The result showed that the water resistance of chemically cross -linked PVA membrane increased with the increase of MA concentrations. The degree of erosslinking and crystallinity of PVA was mainly determined by the heat treatment temperature, and the water solubilization capacity of PVA membrane decreased with the increase of treatment temperature. When the heat treatment temperature was determined, the molecular structure of PVA reached to steady state in the period of time. The optimal cross - linked conditions were maleic acid concentrations of 6%, heat treatment temperature of 160 ℃ an d heat treatment time of 1.5 h.%以马来酸为交联剂,通过化学交联法改善聚乙烯醇的耐水性能。

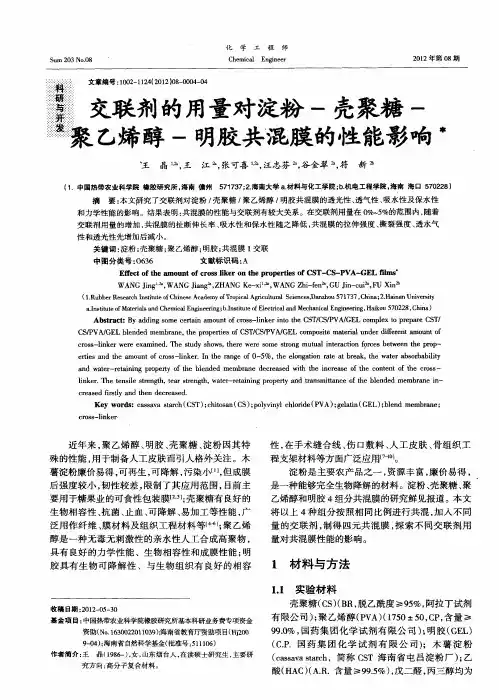

交联剂的用量对淀粉-壳聚糖-聚乙烯醇-明胶共混膜的性能影响
性和透光性先增加后减小 。 关键词 ： 淀粉 ； 壳聚糖 ； 聚乙烯醇 ； 明胶 ； 混膜 １ 共 交联 中图分类号 ： ６ ６ ０ ３ 文献标识码 ： Ａ
Ｅｆｅ ｔｏ ｅ ａ ｕ ｔ ｆｃ ｏ ｓＨ ｅ ｎ ｔ ｅ ｐ ｏ ｅ ｔｅ ｆＣＳ ＣＳ Ｐ ｆ ｃ ｆｔ ｍｏ ｎ ｒ ｓ ｋ ｒ ｏ ｒ ｐ ｒ ｉ ｓｏ Ｔ— ｈ ｏ ｈ — ＶＡ— ＧＥＬ ｆｌ ｍｓ ｉ
摘 要： 本文研究 了交联剂对淀粉 ／ 壳聚糖 ／ 乙烯醇 ， 聚 明胶共混膜 的透光性 、 透气性 、 吸水性及保水性 和力学性能的影响。结果表明 ： 共混膜的性能与交联剂有较大关系 。在 交联剂用量在 ０ ５ ％一 ％的范围内 ， 随着 交联剂用量 的增加 ， 共混膜的扯断伸长率 、 吸水性 和保 水性随之降低 ， 共混膜 的拉伸 强度 、 裂强度 、 水气 撕 透
ａ ｎｔｕｅｏＭａｅ ａ ｄＣ ｅ ｉａＥ ｇｎｅｉｇｂＩｓｔｔ Ｅｅｔｃ ｎ ｃ ａｉａＥ ｇｎｅｉｇ Ｈ ｉｏ ７ ２ ８ Ｃ ｉａ ． ｓｔｔ ｆ ｔｒ ｓ ｎ ｈ ｍｃｌ ｎｉｅｒ ；． ｔｕｅｏ ｌｃ ｉ ａｄＭｅｈ ｃ ｎ ｅｒ ， ａｋｕ５ ０ ２ ， ｈｎ ） Ｉ ｉ ｉ ａ ｌ ｎ ｎｉ ｆ ｒａ ｌ ｎ ｌ ｉ ｎ
羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂
羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂1. 引言在现代工业生产中，粘结剂是一种重要的材料，用于将不同材料粘接在一起。
粘结剂的选择对于产品的质量和性能有着重要的影响。
本文将讨论羟丙基甲基纤维素（HPMC）和聚乙烯醇（PVA）的搭配使用作为粘结剂的应用。
2. 羟丙基甲基纤维素（HPMC）羟丙基甲基纤维素是一种非离子性纤维素衍生物，具有良好的水溶性和可溶性。
它是由天然纤维素经过化学修饰得到的，具有一定的胶凝性和粘附性。
HPMC在水中形成胶体溶液，可以在涂料、胶水、建筑材料等领域中作为增稠剂和粘结剂使用。
3. 聚乙烯醇（PVA）聚乙烯醇是一种合成聚合物，具有良好的可溶性和粘附性。
它是由乙烯醇单体经过聚合反应得到的。
PVA在水中具有良好的溶解性，可以形成胶体溶液。
它在纸张、纺织品、医药等行业中广泛用作粘结剂。
4. 羟丙基甲基纤维素与聚乙烯醇的搭配使用羟丙基甲基纤维素与聚乙烯醇可以搭配使用作为粘结剂，具有以下优势：4.1 互补性羟丙基甲基纤维素和聚乙烯醇在粘结剂中具有互补的特性。
HPMC具有良好的粘附性和胶凝性，而PVA具有较高的拉伸强度和耐久性。
两者搭配使用可以充分发挥各自的优势，提高粘结剂的性能。
4.2 溶解性羟丙基甲基纤维素和聚乙烯醇在水中都具有良好的溶解性。
它们可以形成胶体溶液，易于与其他材料混合。
这种溶解性使得粘结剂的制备和应用更加方便。
4.3 环境友好性羟丙基甲基纤维素和聚乙烯醇都是环境友好型材料，不含有害物质，对环境无污染。
它们的搭配使用作为粘结剂，可以满足现代工业对环保性能的要求。
5. 羟丙基甲基纤维素与聚乙烯醇搭配使用的应用羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在多个领域中有广泛的应用。
5.1 建筑材料羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在建筑材料中具有重要的应用。
它们可以用于墙面涂料、瓷砖胶水和水泥砂浆等的制备，提高材料的粘结强度和耐久性。
5.2 纺织品羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在纺织品行业中被广泛应用。
羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂
羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂【最新版】目录1.羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂的概念2.羟丙基甲基纤维素与聚乙烯醇混合制成胶水的方法3.羟丙基甲基纤维素与聚乙烯醇胶水融合的难点及解决方案4.比羟丙基甲基纤维素在水泥中粘结力更好的物质正文羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂是一种常见的建筑材料，具有良好的粘结性能和环保特性。
然而，在实际应用中，如何将这两种材料混合制成胶水，以及如何提高它们的粘结力，仍然是值得探讨的问题。
首先，我们来了解羟丙基甲基纤维素与聚乙烯醇混合制成胶水的方法。
事实上，这种方法是可行的。
根据参考信息 [1]，纤维素或酰胺与聚乙烯醇混合制成的胶水，可以很好地发挥两者的优点，提高粘结性能。
然而，在实际操作中，我们还需要考虑如何使这两种材料充分融合，以获得理想的胶水性能。
提到羟丙基甲基纤维素与聚乙烯醇胶水融合的难点及解决方案，参考信息 [2] 指出，这两种材料不容易很好地融合，外观也不好看，成本较高。
为了解决这些问题，我们可以尝试用丙烯酰胺在聚乙烯醇溶液中聚合，这样制得的胶水效果非常好。
因此，在实际操作中，我们需要根据具体情况选择合适的方法，以实现羟丙基甲基纤维素与聚乙烯醇的完美结合。
最后，我们来探讨一下比羟丙基甲基纤维素在水泥中粘结力更好的物质。
参考信息 [3] 表明，分散性乳胶粉在水泥中的粘结力比羟丙基甲基纤维素更好。
因此，在实际应用中，我们可以根据需要选择合适的粘结剂，以达到最佳的粘结效果。
综上所述，羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在理论上是可行的，但在实际操作中需要注意两者的混合比例和融合方法，以及如何提高粘结力。
化学交联聚乙烯醇降失水剂的合成及中试研究
化学交联聚乙烯醇降失水剂的合成及中试研究程康康，刘 帅，刘福仁（山东奥必通石油技术股份有限公司，山东东营 ２５７０００）摘 要：聚乙烯醇与交联剂戊二醛在６０℃、酸性环境下的水溶液中发生反应，生成化学交联聚乙烯醇降失水剂。
研究结果表明：当６％聚乙烯醇和５％戊二醛的质量比为３００∶１．４，６％聚乙烯醇和０．１ｍｏｌ／Ｌ盐酸的质量比为３００∶４７时，得到ＡＰＩ滤失量较低的产品。
线形方程生产的中试产品的性能和实验室合成样品保持一致。
加入１．２％ＢＷＯＣ产品可使Ｇ级油井水泥浆在６０～８０℃的ＡＰＩ滤失量降至５０ｍＬ以下，满足中低温型降失水剂一级品的要求。
关键词：化学交联；聚乙烯醇；降失水剂中图分类号：ＴＥ２５６．６ 文献标识码：Ａ 文章编号：１００３－３４６７（２０２１）０３－００４３－０３ＳｔｕｄｙｏｎｔｈｅＳｙｎｔｈｅｓｉｓａｎｄＰｉｌｏｔＴｅｓｔｏｆＣｈｅｍｉｃａｌＣｒｏｓｓＬｉｎｋｉｎｇＰｏｌｙｖｉｎｙｌＡｌｃｏｈｏｌａｓＦｌｕｉｄＬｏｓｓＡｇｅｎｔＣＨＥＮＧＫａｎｇｋａｎｇ，ＬＩＵＳｈｕａｉ，ＬＩＵＦｕｒｅｎ（ＳｈａｎｄｏｎｇＯＰＴＰｅｔｒｏｌｅｕｍＴｅｃｈｎｏｌｏｇｙＣｏ．Ｌｔｄ，Ｄｏｎｇｙｉｎｇ ２５７０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｓｙｎｔｈｅｓｉｚｅｄｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌｆｌｕｉｄｌｏｓｓａｇｅｎｔｉｓｆｏｒｍｅｄｂｙｔｈｅｒｅａｃｔｉｏｎｏｆｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄｃｒｏｓｓｌｉｎｋｉｎｇａｇｅｎｔｇｌｕｔａｒａｌｄｅｈｙｄｅｉｎａｎａｑｕｅｏｕｓｓｏｌｕｔｉｏｎａｔ６０℃ｉｎａｃｉｄｉｃｅｎｖｉｒｏｎｍｅｎｔ．Ｔｈｅｒｅｓｅａｒｃｈｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｗｈｅｎｔｈｅｍａｓｓｒａｔｉｏｏｆ６％ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄ５％ｇｌｕｔａｒａｌｄｅｈｙｄｅｉｓ３００∶１．４，ａｎｄｔｈｅｍａｓｓｒａｔｉｏｏｆ６％ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄ０．１ｍｏｌ／Ｌｈｙｄｒｏｃｈｌｏｒｉｃａｃｉｄｉｓ３００∶４７，ａｐｒｏｄｕｃｔｗｉｔｈｌｏｗｅｒＡＰＩｆｌｕｉｄｌｏｓｓｉｓｏｂｔａｉｎｅｄ．Ｔｈｅｐｉｌｏｔｐｒｏｄｕｃｔａｃｃｏｒｄｉｎｇｔｏｌｉｎｅａｒｅｑｕａｔｉｏｎｓｉｓｔｈｅｓａｍｅｗｉｔｈｔｈｅｌａｂｏｒａｔｏｒｙｓｙｎｔｈｅｔｉｃｓａｍｐｌｅ．Ｔｈｅａｄｄｉｔｉｏｎｏｆ１．２％ＢＷＯＣｐｒｏｄｕｃｔｍａｋｅｔｈｅＡＰＩｆｌｕｉｄｌｏｓｓｔｏｌｅｓｓｔｈａｎ５０ｍＬｐｒｅ ｐａｒｅｄｗｉｔｈＧｇｒａｄｅｃｅｍｅｎｔａｔ６０～８０℃，ｗｈｉｃｈｍｅｅｔｓｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｌｏｗａｎｄｍｅｄｉｕｍｔｅｍｐｅｒａｔｕｒｅｆｉｒｓｔｇｒａｄｅｆｌｕｉｄｌｏｓｓａｄｄｉｔｉｖｅｓ．Ｋｅｙｗｏｒｄｓ：ｃｈｅｍｉｃａｌｃｒｏｓｓｌｉｎｋｉｎｇ；ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌ；ｆｌｕｉｄｌｏｓｓａｇｅｎｔ０ 引言目前常用的固井降失水剂是以丙烯酰胺（ＡＭ）和２－丙－烯酰胺基－２－甲基丙磺酸（ＡＭＰＳ）等单体为原料，采用水溶液自由基共聚法合成的三元或四元共聚物，此产品具有良好的控滤失性能，但也存在其在水泥浆中养护后分散沉降；缓凝作用导致低温无法使用的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宜眷师专学报
ＯＦ Ｙ忙ＨＵＮ 啦ｔＭ＾Ｌ Ｄ眄ｒｒｎｒｒＥ
ｌ９９９＂年第５期
ＮＯ．５．１９９＂／
烯醇粘合剂交联剂的探索
黄南平
够
［摘要］ 通过实验，研究了硼砂在泉乙稀醇类粘舍剞中的作用，时聚乙烯醇中硼砂的用量进行
了探索，并姑台仿竞涂料腕和地板腱等实例进行了研究。
藁键词
里兰墨 苎壁仿瓷潦辅挫丝墼一 杠专 刊
硼砂，亦称十水四硼酸钠，分子式：Ｎ Ｂ２ ·ｌＯＨ２Ｏ，分子量：３８１·３７，在玻璃和搪瓷行业有广泛
的胄ｊ途…
在淀粉粘合剂中可用作交联剂【 】
聚乙烯醇，化学式：七ｃＨ～ｃＨ２手ｎ，用作台成聚乙烯醇缩甲醛类树脂的原料，也可直接用作牯
ＯＨ
合剂，分散剂等。㈨
据报导 ，在７０％聚乙烯醇与３０％丙二醇混合液中，加入少量的硼酸和适量的高岭土，其粘台
能力将明显增加。但对于硼砂在聚乙烯醇类粘合捌中的应用，报导得不多。
在研制仿瓷涂料胶和地板胶的过程中，我们注意到：适量的硼砂作为交联剂对于聚乙烯酵粘合
荆和聚乙烯醇缩甲醛牯台剂具有很强的增稠作用，并可使这类粘合剂的粘合力大大增加。
ｌ结果和讨论
硼砂对聚乙烯醇类粘台剂的增稠作用，是由于硼原子通过鞠氧键与聚乙烯醇分子交联。一个
硼原子可能与三个聚乙烯醇分子相联接，从而使分子量增大三倍以上，这是硼砂起交联增稠作用的
主要原因。
但是．当硼砂过量时，由于交联产物的分子量增大很多，导致溶水性降低，牯合捌的粘结能力反
而下降了。那么，怎样是适度的用量呢？以聚乙烯醇分子与硼原子为三比一推算，假设聚乙烯醇的
平均分子量为３２００。易知．聚乙烯醇与硼砂的重量比为３２ｏ０ｘ３：３８１．３７／４ １００：１
我们配制ｒ浓度为５％的聚乙烯醇溶液和浓度为１％的硼砂溶液，进行了不同配比的试验，结
果见表１：
收稿日期：１９９７—０４—１６
６２
维普资讯 http://www.cqvip.com
寰ｌ聚乙爝磷与矗谚的反应
★ 聚乙烯醇与硼砂的重量比
实验结果表明：在所给的浓度条件下，聚乙烯醇与硼砂的重羞比为２５０：１时，可得到较理想的
实验效果。实验的结果与理论上的推算有一些差距。这一方面是因为我们并不确切地知道聚乙烯
醇的平均分子量，另一方面也表明 要聚己稀醇分子中的一部（或大部）参加了偶联的时候，粘台荆
的浓度以及粘接力就大大地增加了。
基于同样的原理，硼砂对于聚乙烯醇缩甲醛粘台剂亦有很好的偶联、增浓作用。由于聚乙烯醇
已与甲醛缩台，分子量进一步增大了，因此，聚乙烯醇缩甲醛与硼砂的重量比应当更大些。
我们配制了浓度为１０％的聚乙烯醇缩甲醛溶液与０．２％的硼砂溶液进行了不同配比的实验，
结果见表２：
寰２聚乙烯醇缩甲醛与翻砂的反应
★聚乙烯醇缩甲醛与硼砂之重量比
实验结果表明，在所缭的浓度条件下，聚乙烯醇缩甲醛与霸砂的重量比为１０００：１时，可得到较
理想的实验效果。
２实验
２．１试剂缩甲基纤维素为工业品，聚乙烯醇为工业品（标号１７９９），甲醛、盐酸和氢氧化钠等试剂
均为化学纯。
２．２仿瓷潦料胶水的制备
６３
维普资讯 http://www.cqvip.com
２．２．１配方
原 料 聚乙烯醇 缩甲基纤维素 硼砂 水 用量（ｋｓ） 原 料 ３ 硫氟酸钾 ２．２ 磷酸三钠 ０．０１２ 群青 加至ｌ００ 用量（ｋｓ）
０．１２
Ｏ．５
０．∞５
２．２．２工艺操作
缩甲基纤维素配成１０％溶液，硼砂配成１％溶液，硫氰酸钾配成５％溶液、备用。
按配方将水加人反应罐内，搅拌下加人磷酸三钠至完全溶解，加热至７０℃以上，加人聚乙烯
醇，升温至９５℃，至聚乙烯醇完全溶解 降温至５０℃以下，加人一半缩甲基纤维素溶液，在４０℃时，
在搅拌下慢慢加人硼砂溶液，然后依次加人另一半缩甲基纤维素溶液、硫氰酸钾溶液和群青，搅均、
过滤后得仿瓷涂料胶水。
２．３地板胶的制备
２．３．１配方
原 料
聚乙烯醇
ｌ：ｌＨＣｌ
３６％甲醛
脲
水
原 料 ｌ０％ＮａＯＨ 羧甲基纤维素 ０．２％硼砂 ｌ０％ＫＣＮＳ 用量（ｋｓ）
２｛；ｏＩ玎ｌ
０．１３ｋｇ
６Ｏｒａｌ
８０ｍｌ
２．３．２工艺操作
按配方将水加人 应罐内，加热至７０℃，搅拌下，加人聚乙烯醇，升温至９５℃，待聚乙烯醇全部
溶解后，降温至８＆Ｃ，加人１：ｌ的ＨＣＩ，０．５ｈ后加人甲醛溶液，搅拌ｌｈ，加人１０％的ＮａＯＨ溶液，加人
脲，再搅拌０．５ｈ。６０％以下，加人羧甲基纤维素（配成１０％的溶液），４０℃以下，加人０．２％硼砂溶液
及］０％ＫＣＮＳ溶液，过滤后得地板胶。
参考文献
化学工业部天津化１＝研究院等编·化工产品手册‘无机化工产品）·北京：化学工业出版社，１９８２：５７
曹正茂’佘光华，赵家栋·应用化学·南昌：江西科学技术出版社，１９９５：４２
顾翼东－化学词典·上海：上海辞书出版社 １９８９：１０１Ｉ
黄福堂·常用牯台剂·北京：烃加工出版社，１９９０：７０
维普资讯 http://www.cqvip.com
