量子点ppt
合集下载
碳量子点简介PPT课件
液。
通过改变反应温度、氮源和氮源加入
顺序研究了氨基化过程中影响碳量子
碳量子点氨基化示意图 点发光的因素，确定出了获得高发光
Adv Mater, 2012, 24:45694573. Phys Chem Chem Phys, 2012,
强度的氨基化碳量子点的最佳反应条
碳量子点表面嫁接不同基团会影响其光致发光和 光催化行为。实验结果表明基团改性后 N-CQDs 荧光强度最强，几乎是 O-CQDs 和 Cl-CQDs 强度 的 15-40 倍，但催化效率最低。Cl-CQDs 的催化 效率最高，在 2 min 之内就可以完全降解亚甲基 蓝，随反应温度和氯化亚砜加入量的不同光催化 效率也不同
CQDs/Ag3PO4的SEM及HRTEM
1.CQDs可以作为电子供体和受体，光催化降解过程
中电子很容易的传递到Ag3PO4表面，同时多余的电
子可以传递到 CQDs，避免光腐蚀，提高了催化剂的
稳定性
2.CQDs可以吸收可见光利用上转换作用转换为短波
长(300 to 530 nm)光，进而激发Ag3PO4产生光生
CQDs/CuSx的SEM及HRTEM
Nanoscale,2015,7, 11321–11327 Applied Catalysis B: Environmental
181 (2016) 260–269 Applied Surface Science. /10. 1016/j.apsusc.
碳量子点/金属复合物
碳量子点的金属复合物主要包括碳量子点与金、银 或铂的复合物。
孙亚平等在光照下用碳量子点还原氯金酸或氯铂酸 直接制备了表面金或铂涂敷的碳量子点，可有效地 光催化转化二氧化碳或产氢。在碳量子点的银复合 物中，主要探究了银对碳量子点荧光强度的影响
量子点在生物及医学分析中的应用 ppt课件
量子点在生物及医学分析中的应用
QD可用于非同位素标记的生物分子的超灵 敏检测，如在QD表面连接上巯基乙酸（HSCH2COOH),从而使量子点既具有水溶性，还能 与生物分子（如蛋白质、多肽、核酸等）结合， 通过光致发光检测出QD，从而使生物分子识 别一些特定的物质。
Fig. 3 Schematic of a ZnS－Capped CdSe QD that is covalently coupled to protein
➢单个波长可激发所有的量子点,而不同染料分子的 荧光探针需多个激发波长 ➢应用范围广：可用于多领域和多仪器 ➢多种颜色：颜色取决于量子点的大小，在同一激 发波长下，可发出多种激发光，达到同时检测多种 指标的要求。 ➢抗光致漂白性 ➢安全：细胞毒性低，可用于活细胞及体内研究 ➢荧光时间长：荧光时间较普通荧光分子长数千倍， 便于长期跟踪和保存结果
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
引言
Quantum Dots ( QDs) 量子点 （Luminescence Semiconductor nanocrystals 半导体纳米晶体 ）
70 年代，量子点由于其独特的光学特性,认为其应用主要集中在 电子与光学方面
量子点在生物及医学分析中的应用
幻彩量子点制防伪钞票
由于量子点的大小反射出不同颜色的可见 光（2nm的量子点可反射出绿光，5nm则反射出 红光），美国曼彻斯特大学化学教授奥布赖恩 有意用它来制造新的防伪钞票上的条码。
量子点在生物及医学分析中的应用
探测DNA及蛋白质的性质
研究人员已经能够把多种量子点的混合物 封装进百万分之一米直径的橡胶球内，这些橡 胶小球会放射出不同颜色的光。研究人员可以 用这些橡胶小球分别标记不同的基因序列或抗 体，方便研究人员辨认不同的DNA或抗体蛋白, 为进一步探测DNA或抗体蛋白的性质提供了一 种新的方法。
QD可用于非同位素标记的生物分子的超灵 敏检测，如在QD表面连接上巯基乙酸（HSCH2COOH),从而使量子点既具有水溶性，还能 与生物分子（如蛋白质、多肽、核酸等）结合， 通过光致发光检测出QD，从而使生物分子识 别一些特定的物质。
Fig. 3 Schematic of a ZnS－Capped CdSe QD that is covalently coupled to protein
➢单个波长可激发所有的量子点,而不同染料分子的 荧光探针需多个激发波长 ➢应用范围广：可用于多领域和多仪器 ➢多种颜色：颜色取决于量子点的大小，在同一激 发波长下，可发出多种激发光，达到同时检测多种 指标的要求。 ➢抗光致漂白性 ➢安全：细胞毒性低，可用于活细胞及体内研究 ➢荧光时间长：荧光时间较普通荧光分子长数千倍， 便于长期跟踪和保存结果
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
引言
Quantum Dots ( QDs) 量子点 （Luminescence Semiconductor nanocrystals 半导体纳米晶体 ）
70 年代，量子点由于其独特的光学特性,认为其应用主要集中在 电子与光学方面
量子点在生物及医学分析中的应用
幻彩量子点制防伪钞票
由于量子点的大小反射出不同颜色的可见 光（2nm的量子点可反射出绿光，5nm则反射出 红光），美国曼彻斯特大学化学教授奥布赖恩 有意用它来制造新的防伪钞票上的条码。
量子点在生物及医学分析中的应用
探测DNA及蛋白质的性质
研究人员已经能够把多种量子点的混合物 封装进百万分之一米直径的橡胶球内，这些橡 胶小球会放射出不同颜色的光。研究人员可以 用这些橡胶小球分别标记不同的基因序列或抗 体，方便研究人员辨认不同的DNA或抗体蛋白, 为进一步探测DNA或抗体蛋白的性质提供了一 种新的方法。
量子点 课件
量子点课件量子点是一种微观领域中非常有趣和有潜力的材料。
它们是纳米尺度下的半导体结构，具有特殊的电子能级结构和光学性质。
量子点的研究和应用领域非常广泛，涉及到光电子学、生物医学、能源等多个领域。
首先，让我们来了解一下量子点的基本概念和性质。
量子点是由几十个到几百个原子组成的纳米结构，其尺寸通常在1到10纳米之间。
由于尺寸的限制，量子点的电子能级会发生量子限制效应，导致其光学和电学性质与宏观材料有很大的不同。
量子点的尺寸越小，其能级间隔越大，能级间的跃迁所对应的光谱也越宽。
这使得量子点在光电子学中具有很大的潜力，例如用于光电转换、发光二极管等。
其次，量子点还具有很强的荧光性质。
当量子点受到光的激发时，电子会从基态跃迁到激发态，然后再通过辐射跃迁回到基态，释放出特定波长的光。
由于量子点的能级结构和尺寸可以调控，因此可以通过改变量子点的尺寸和组成来调节其发光波长。
这种特性使得量子点在生物医学中有很大的应用潜力，例如用于生物标记、荧光成像等。
除了光学性质外，量子点还具有很强的电学性质。
由于量子点的尺寸小，其表面积相对较大，因此可以提供更多的活性位点，有利于电子传输。
这使得量子点在太阳能电池、电化学催化等领域具有广阔的应用前景。
例如，将量子点作为太阳能电池的吸光层，可以提高光电转换效率；将量子点作为电化学催化剂，可以促进氢气产生反应等。
此外，量子点还可以通过掺杂或合金化来改变其性质。
通过掺杂不同的原子或合金化，可以调节量子点的能带结构和能级分布，从而实现对其光学和电学性质的调控。
这种调控性使得量子点在材料科学中具有很大的潜力，例如用于制备高效的光电子器件、催化剂等。
总结起来，量子点是一种非常有趣和有潜力的材料，具有特殊的电子能级结构和光学性质。
其在光电子学、生物医学、能源等领域有广泛的应用前景。
通过调节量子点的尺寸、组成和结构，可以实现对其性质的精确调控。
随着对量子点的深入研究和理解，相信它们将会在未来的科技领域发挥越来越重要的作用。
量子点荧光PPT课件
第6页/共11页
荧光碳点的应用
第7页/共11页
荧光碳点的应用
第8页/共11页
荧光碳点的应用
第9页/共11页
第10页/共11页
谢谢您的观看！
第11页/共11页
第4页/共11页
碳点等量子点材料荧光产生机理
量子点可以通过尺寸大小调节它的能带结构,使受激发出的光 刚好在可见光范围内,当然被制备量子点的材料,很多本身就具 有荧光性质,做成量子点只是要调节下发光效率和谱频位置而 已。量子点可以把电子锁定在一个非常微小的三维空间内， 当有一束光照射上去的时候电子会受到激发跳跃到更高的能 级。当这些电子回到原来较低的能级的时候，会发射出波长 一定的光束，即有荧光。
第5页/共11页
影响荧光效率的主Байду номын сангаас因素
1）分子结构的影响： 共轭体系越大，荧光效率越高；分子的刚性平面结构利于 荧光的产生；给电子取代基可使荧光增强，吸电子取代基 使荧光减弱；重原子效应使荧光减弱。
2）环境因素的影响： 溶剂的极性越强，荧光强度越大；对于大多数荧光物质， 升高温度会使非辐射跃迁引起的荧光的效率降低；表面活 性剂的存在会使荧光效率增强；顺磁性物质如溶液中溶解 氧的存在会使荧光效率降低。 此外，可通过表面修饰来填补量子点表面的缺陷，从而 提高荧光量子产率.
第2页/共11页
量子限域效应
当粒子的尺寸达到纳米量级时，费米能级附近的电子能级由连 续态分裂成分立能级，且粒子尺寸越小，能级间距越大。
第3页/共11页
表面效应
量子点极大的比表面积导致表面原子周围缺少相邻的原子，从 而产生大量缺陷能级，一般在半导体带隙之间。表面效应产生 的缺陷能级比激子态更易捕获电子并发光。
主要内容
荧光碳点的应用
第7页/共11页
荧光碳点的应用
第8页/共11页
荧光碳点的应用
第9页/共11页
第10页/共11页
谢谢您的观看！
第11页/共11页
第4页/共11页
碳点等量子点材料荧光产生机理
量子点可以通过尺寸大小调节它的能带结构,使受激发出的光 刚好在可见光范围内,当然被制备量子点的材料,很多本身就具 有荧光性质,做成量子点只是要调节下发光效率和谱频位置而 已。量子点可以把电子锁定在一个非常微小的三维空间内， 当有一束光照射上去的时候电子会受到激发跳跃到更高的能 级。当这些电子回到原来较低的能级的时候，会发射出波长 一定的光束，即有荧光。
第5页/共11页
影响荧光效率的主Байду номын сангаас因素
1）分子结构的影响： 共轭体系越大，荧光效率越高；分子的刚性平面结构利于 荧光的产生；给电子取代基可使荧光增强，吸电子取代基 使荧光减弱；重原子效应使荧光减弱。
2）环境因素的影响： 溶剂的极性越强，荧光强度越大；对于大多数荧光物质， 升高温度会使非辐射跃迁引起的荧光的效率降低；表面活 性剂的存在会使荧光效率增强；顺磁性物质如溶液中溶解 氧的存在会使荧光效率降低。 此外，可通过表面修饰来填补量子点表面的缺陷，从而 提高荧光量子产率.
第2页/共11页
量子限域效应
当粒子的尺寸达到纳米量级时，费米能级附近的电子能级由连 续态分裂成分立能级，且粒子尺寸越小，能级间距越大。
第3页/共11页
表面效应
量子点极大的比表面积导致表面原子周围缺少相邻的原子，从 而产生大量缺陷能级，一般在半导体带隙之间。表面效应产生 的缺陷能级比激子态更易捕获电子并发光。
主要内容
量子点技术 PPT
纯色OLED需要彩色过滤器才能产生，而QLED天生就能产生各种不同纯色，因此能效更高， 制造成本更低。在同等画质下，QLED的节能性有望达到OLED的2倍，发光率将提升30% 至40%。
量子点的应用一：量子点电视
1.由于量子点的鲜明特征是，既可使用单色光激发出多种不同颜色，也可以使用多种颜 色的光激发产生特定颜色的纯色荧光。
目
录
01
What is Quantum Dot ?
What is Quantum Dot ?
• Nanocrystals • 2-10 nm diameter • Semiconductors
What is in Quantum Dot ?
结构特点
因体积小，让内部电子在各方向上的运动受到限制，所以量子限域效应特别 显著，也让它能发出特定颜色的荧光。其发出的光线颜色由量子点的组成材 料和大小、形状所决定。由于发光波长范围极窄，颜色非常纯粹，所以画面 更加明亮。
当受到电或者光（诸如LED产生的光）的刺激后，量子点中的电子吸收了光 子的能量，从稳定的低能级跃迁到不稳定的高能级，而在稳定恢复时将能量 以特定波长的光子放出。
• 在1990~1993年之间，贝尔实验室发明了“金属有机配位溶剂-高温”技术，它以具有高毒性、非常不稳定 的二甲基镉作为镉源，在300℃左右高温下、在有机 配位溶剂中合成高质量的硒化镉。
What property does Quantum Dot have ?
• 表面效应
• 限域效应
• 尺寸效应
量子点QLED显示技术与众不同的特性，每当受到光或电的刺激，量子点便 会发出有色光线，光线的颜色由量子点的组成材料和大小形状决定，量子点 能够将 LED光源发出的蓝光完全转化为白光(传统YAG荧光体只能吸收一部 分)，这意味着在同样的亮度下，量子点QLED所需的蓝光更少，在电光转化 中需要的电力亦更少，有效降低背光系统的功耗总成。
量子点的应用一：量子点电视
1.由于量子点的鲜明特征是，既可使用单色光激发出多种不同颜色，也可以使用多种颜 色的光激发产生特定颜色的纯色荧光。
目
录
01
What is Quantum Dot ?
What is Quantum Dot ?
• Nanocrystals • 2-10 nm diameter • Semiconductors
What is in Quantum Dot ?
结构特点
因体积小，让内部电子在各方向上的运动受到限制，所以量子限域效应特别 显著，也让它能发出特定颜色的荧光。其发出的光线颜色由量子点的组成材 料和大小、形状所决定。由于发光波长范围极窄，颜色非常纯粹，所以画面 更加明亮。
当受到电或者光（诸如LED产生的光）的刺激后，量子点中的电子吸收了光 子的能量，从稳定的低能级跃迁到不稳定的高能级，而在稳定恢复时将能量 以特定波长的光子放出。
• 在1990~1993年之间，贝尔实验室发明了“金属有机配位溶剂-高温”技术，它以具有高毒性、非常不稳定 的二甲基镉作为镉源，在300℃左右高温下、在有机 配位溶剂中合成高质量的硒化镉。
What property does Quantum Dot have ?
• 表面效应
• 限域效应
• 尺寸效应
量子点QLED显示技术与众不同的特性，每当受到光或电的刺激，量子点便 会发出有色光线，光线的颜色由量子点的组成材料和大小形状决定，量子点 能够将 LED光源发出的蓝光完全转化为白光(传统YAG荧光体只能吸收一部 分)，这意味着在同样的亮度下，量子点QLED所需的蓝光更少，在电光转化 中需要的电力亦更少，有效降低背光系统的功耗总成。

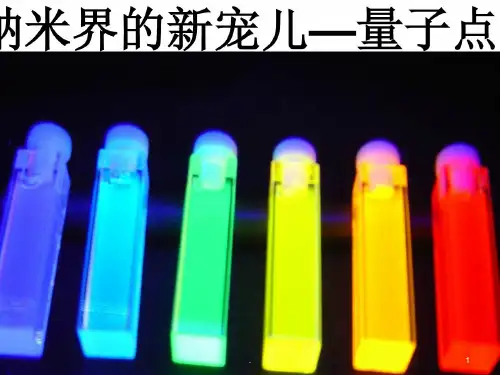

量子点材料PPT课件
多重激子效应（Multiple Exciton Generation， 简称MEG）可通过一个光子能量产生多个激子或 电子空穴对，更加有效的利用太阳能
.
11
.
12
.
13
量子点的种类
C量子点 一元量子点
量子点
二元量子点
Si量子点 不含重金属的量子点（ZnO、SiO2)
含重金属的量子点（CdS、PbS等）
主要是将有机金属前驱体溶液注射进高温配体 溶液中，前驱体在高温条件下迅速热解并成核，接 着晶核缓慢生长为纳米晶（简称 TOP/TOPO 法）。
前驱体：二甲基镉 三辛基硒（碲、硫）磷
配体： 三辛基氧磷（TOPO）
注入
高温 （200-600℃）
CdTe量子点
.
20
有机合成量子点示意图
.
21
这种方法缺点巨大
量子点具有很好的光稳定性。量子点的荧光强度 比最常用的有机荧光材料“罗丹明6G”高20倍， 它的稳定性更是“罗丹明6G”的100倍以上。因此， 量子点可以对标记的物体进行长时间的观察，这 也为研究细胞中生物分子之间长期相互作用提供的激发光谱和窄的发射光谱。使用 同一激发光源就可实现对不同粒径的量子点进行 同步检测，因而可用于多色标记，极大地促进了 荧光标记在中的应用。此外，量子点具有窄而对 称的荧光发射峰，且无拖尾，多色量子点同时使 用时不容易出现光谱交叠。
量 子 点 制 备 通 常 分 为 top-down 和 bottom-up 两类，前者在晶体表面蚀刻而成， 有立足于组成器件的优势；后者来自于化学 制备，粒径和界面可由反应条件控制，界面 还可以连接不同的化学基团，易于自组织， 这种特点使它在生物体系标记方面大有所为 成为可能。
.
.
11
.
12
.
13
量子点的种类
C量子点 一元量子点
量子点
二元量子点
Si量子点 不含重金属的量子点（ZnO、SiO2)
含重金属的量子点（CdS、PbS等）
主要是将有机金属前驱体溶液注射进高温配体 溶液中，前驱体在高温条件下迅速热解并成核，接 着晶核缓慢生长为纳米晶（简称 TOP/TOPO 法）。
前驱体：二甲基镉 三辛基硒（碲、硫）磷
配体： 三辛基氧磷（TOPO）
注入
高温 （200-600℃）
CdTe量子点
.
20
有机合成量子点示意图
.
21
这种方法缺点巨大
量子点具有很好的光稳定性。量子点的荧光强度 比最常用的有机荧光材料“罗丹明6G”高20倍， 它的稳定性更是“罗丹明6G”的100倍以上。因此， 量子点可以对标记的物体进行长时间的观察，这 也为研究细胞中生物分子之间长期相互作用提供的激发光谱和窄的发射光谱。使用 同一激发光源就可实现对不同粒径的量子点进行 同步检测，因而可用于多色标记，极大地促进了 荧光标记在中的应用。此外，量子点具有窄而对 称的荧光发射峰，且无拖尾，多色量子点同时使 用时不容易出现光谱交叠。
量 子 点 制 备 通 常 分 为 top-down 和 bottom-up 两类，前者在晶体表面蚀刻而成， 有立足于组成器件的优势；后者来自于化学 制备，粒径和界面可由反应条件控制，界面 还可以连接不同的化学基团，易于自组织， 这种特点使它在生物体系标记方面大有所为 成为可能。
.
量子点市场调查报告 ppt课件
主要客戶
部分厂家目前对于QLED仍处于观望，并且有部分厂家将宝压在OLED，但 全球最大的OLED面板厂”三星”都积极布局QLED，可见未来方向明确。并且 OLED面板出货率远达不到市场要求，故QLED阵营将出现一边倒，目前未参与 QLED市场布局的厂家均可为潜在客户。
PART 04
第四部分
总结
主要客戶
TCL是世界上拥有完整垂直产业链的企业之一，其依靠华星光电这家液晶面板 制造商完成中高端电视机上游面板的布局。TCL收购的华星光电拥有三条液晶面板 生产线，批量生产和批量上市，并避免了上游原材料价格上涨的风险。华星光电也 实现屏幕-芯片-终端的整机制造实力，产业链垂直一体化优势不言而喻，一家企业 全面把控着核心部件的制造技术，实现超高自给率，再不需要依赖进口。
数据來源：中国产业信息
成长态势
目前市场量子点主要以QLED为主, QD应用商业化潜力巨大,预测2026年QD 相关产品应用产值可达到112亿美元,其 中显示屏应用产品相关规模可达到96亿 美元,占比85%。
WitsView的数据还显示，全球液 晶电视市场上，三星、LG、海信、TCL、 索尼分列前五位。从目前的市场格局来 看，各个巨头之间处于相对稳定且又充 满变数的竞争态势，在这之中，显示技 术或决定竞争的走势。
量子点市场调查报告Байду номын сангаас
目录
01
02
03
应用及市场分析 厂家及产品分析
客户分 析
04 总结
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
量子点PPT演示课件
量子点概述 量子点材料的应用 量子点研究现状
目录
量子点概述
量子点(Quantum Dot，QD)是准零维的材料，又可 称为纳米晶，一般是由II－VI族（如CdS、CdSe、 CdTe、ZnSe）或III－V族（如GaN、InAs）元素 组成的半导体纳米颗粒，也可以是两种以上元素 组成的混合纳米晶，尺寸大约在2-10nm。由于材 料在三维空间被限制到极小的临界尺寸，看起来 像一个点，故称之为量子点。
成与研究，通过固相合成、单源先驱分解、热注
射、热解酸法以及溶剂热的方法已经获得了较高 质量的I-III-VI三元半导体纳米晶。
由于量子点三个维度的尺寸都很小，材料具有显 著的量子效应，结构和性质也随之发生从宏观到 微观的转变。
量子点材料主要有以下特征：量子限域效应、表 面效应、宏观量子隧道效应、介电限域效应、库 伦阻塞效应
由于对量子点的光学性质影响较大的是量子限域 效应和表面效应，故作简要介绍。
量子限域效应
当粒子的尺寸达到纳米量级时，费米能级附近的 电子能级由连续态分裂成分立能级，
且粒子尺寸越小，能级间距越大。
表面效应
量子点极大的比表面积导致表面原子周围缺少相 邻的原子，从而产生大量缺陷能级，一般在半导 体带隙之间。
量子限域效应示意图
量子点特殊的能带结构决定了其特殊的光学性质。
量子限域效应导致量子点中易形成较长寿命的激 子态，而激子复合发光光谱线宽很窄，单色性好。
表面效应产生的缺陷能级比激子态更易捕获电子 并发光，但单色性较差，故在制作量子点发光元 件时应尽量消除。
量子点材料的应用
由于量子点具有独特的电子和发光性质，如激发 光谱宽且连续，发射光谱窄且对称，荧光波长可 通过改变量子点大小或成分进行调节，量子产率 较高，斯托克斯位移较大等性质，在发光二极管、 生物标记和激光等领域已成为大家关注的焦点。 下面对量子点在发光二极管方面的应用做简要介 绍。
目录
量子点概述
量子点(Quantum Dot，QD)是准零维的材料，又可 称为纳米晶，一般是由II－VI族（如CdS、CdSe、 CdTe、ZnSe）或III－V族（如GaN、InAs）元素 组成的半导体纳米颗粒，也可以是两种以上元素 组成的混合纳米晶，尺寸大约在2-10nm。由于材 料在三维空间被限制到极小的临界尺寸，看起来 像一个点，故称之为量子点。
成与研究，通过固相合成、单源先驱分解、热注
射、热解酸法以及溶剂热的方法已经获得了较高 质量的I-III-VI三元半导体纳米晶。
由于量子点三个维度的尺寸都很小，材料具有显 著的量子效应，结构和性质也随之发生从宏观到 微观的转变。
量子点材料主要有以下特征：量子限域效应、表 面效应、宏观量子隧道效应、介电限域效应、库 伦阻塞效应
由于对量子点的光学性质影响较大的是量子限域 效应和表面效应，故作简要介绍。
量子限域效应
当粒子的尺寸达到纳米量级时，费米能级附近的 电子能级由连续态分裂成分立能级，
且粒子尺寸越小，能级间距越大。
表面效应
量子点极大的比表面积导致表面原子周围缺少相 邻的原子，从而产生大量缺陷能级，一般在半导 体带隙之间。
量子限域效应示意图
量子点特殊的能带结构决定了其特殊的光学性质。
量子限域效应导致量子点中易形成较长寿命的激 子态，而激子复合发光光谱线宽很窄，单色性好。
表面效应产生的缺陷能级比激子态更易捕获电子 并发光，但单色性较差，故在制作量子点发光元 件时应尽量消除。
量子点材料的应用
由于量子点具有独特的电子和发光性质，如激发 光谱宽且连续，发射光谱窄且对称，荧光波长可 通过改变量子点大小或成分进行调节，量子产率 较高，斯托克斯位移较大等性质，在发光二极管、 生物标记和激光等领域已成为大家关注的焦点。 下面对量子点在发光二极管方面的应用做简要介 绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
量子点发光二极管比之有机发光二极管（OLED）， 稳定性更好，寿命更长，已成为现今的研究热点。
量子点研究现状
量子点在近二十年来发展迅速，并且吸引越来越 多研究人员的关注。它显示出独特的尺寸、形貌 可调的物理和化学性质，进而在发光二极管、生 物荧光标记、诊断学、激光和太阳能电池等方面 具有重要的潜在应用。而控制并合成出结构、尺 寸和形貌可调的半导体纳米晶是这些潜在应用的 基础。这方面的研究主要集中在 Cd 基和 Pb 基半 导体纳米晶上。而由于制备过程所需原料以及材 料自身的毒性，大大限制其应用前景。
量子点材料的应用
由于量子点具有独特的电子和发光性质，如激发 光谱宽且连续，发射光谱窄且对称，荧光波长可 通过改变量子点大小或成分进行调节，量子产率 较高，斯托克斯位移较大等性质，在发光二极管、 生物标记和激光等领域已成为大家关注的焦点。 下面对量子点在发光二极管方面的应用做简要介 绍。
量子点发光二极管（QD-LED）主要采用空穴传 输层、发光层和电子传输层的三明治结构，其中 发光层即为量子点涂层。通过正向偏压，使电子 和空穴汇集于发光层并形成激子，激子复合导致 发光。不同的色光可调配出其他多种色光。
由于量子点三个维度的尺寸都很小，材料具有显 著的量子效应，结构和性质也随之发生从宏观到 微观的转变。
量子点材料主要有以下特征：量子限域效应、表 面效应、宏观量子隧道效应、介电限域效应、库 伦阻塞效应
由于对量子点的光学性质影响较大的是量子限域 效应和表面效应，故作简要介绍。
量限域效应
当粒子的尺寸达到纳米量级时，费米能级附近的 电子能级由连续态分裂成分立能级，
量子点概述 量子点材料的应用 量子点研究现状
目录
量子点概述
量子点(Quantum Dot，QD)是准零维的材料，又可 称为纳米晶，一般是由II－VI族（如CdS、CdSe、 CdTe、ZnSe）或III－V族（如GaN、InAs）元素 组成的半导体纳米颗粒，也可以是两种以上元素 组成的混合纳米晶，尺寸大约在2-10nm。由于材 料在三维空间被限制到极小的临界尺寸，看起来 像一个点，故称之为量子点。
且粒子尺寸越小，能级间距越大。
表面效应
量子点极大的比表面积导致表面原子周围缺少相 邻的原子，从而产生大量缺陷能级，一般在半导 体带隙之间。
量子限域效应示意图
量子点特殊的能带结构决定了其特殊的光学性质。
量子限域效应导致量子点中易形成较长寿命的激 子态，而激子复合发光光谱线宽很窄，单色性好。
表面效应产生的缺陷能级比激子态更易捕获电子 并发光，但单色性较差，故在制作量子点发光元 件时应尽量消除。
为了减少对环境的污染，I -III-VI2 族半导体纳米 晶引起人们更多的关注，因为这些半导体中可以 排除有毒的 A 类元素（例如Cd、Pb 和 Hg）和 B 类元素（例如 As）。I-III-VI 族黄铜矿结构半导体 纳米晶因为具有低毒和高的转换效率等特性被认 为是最有前途的光电池材料。近年来，许多的研
究小组开展了对I-III-VI 族三元半导体纳米晶的合 成与研究，通过固相合成、单源先驱分解、热注 射、热解酸法以及溶剂热的方法已经获得了较高 质量的I-III-VI三元半导体纳米晶。
量子点研究现状
量子点在近二十年来发展迅速，并且吸引越来越 多研究人员的关注。它显示出独特的尺寸、形貌 可调的物理和化学性质，进而在发光二极管、生 物荧光标记、诊断学、激光和太阳能电池等方面 具有重要的潜在应用。而控制并合成出结构、尺 寸和形貌可调的半导体纳米晶是这些潜在应用的 基础。这方面的研究主要集中在 Cd 基和 Pb 基半 导体纳米晶上。而由于制备过程所需原料以及材 料自身的毒性，大大限制其应用前景。
量子点材料的应用
由于量子点具有独特的电子和发光性质，如激发 光谱宽且连续，发射光谱窄且对称，荧光波长可 通过改变量子点大小或成分进行调节，量子产率 较高，斯托克斯位移较大等性质，在发光二极管、 生物标记和激光等领域已成为大家关注的焦点。 下面对量子点在发光二极管方面的应用做简要介 绍。
量子点发光二极管（QD-LED）主要采用空穴传 输层、发光层和电子传输层的三明治结构，其中 发光层即为量子点涂层。通过正向偏压，使电子 和空穴汇集于发光层并形成激子，激子复合导致 发光。不同的色光可调配出其他多种色光。
由于量子点三个维度的尺寸都很小，材料具有显 著的量子效应，结构和性质也随之发生从宏观到 微观的转变。
量子点材料主要有以下特征：量子限域效应、表 面效应、宏观量子隧道效应、介电限域效应、库 伦阻塞效应
由于对量子点的光学性质影响较大的是量子限域 效应和表面效应，故作简要介绍。
量限域效应
当粒子的尺寸达到纳米量级时，费米能级附近的 电子能级由连续态分裂成分立能级，
量子点概述 量子点材料的应用 量子点研究现状
目录
量子点概述
量子点(Quantum Dot，QD)是准零维的材料，又可 称为纳米晶，一般是由II－VI族（如CdS、CdSe、 CdTe、ZnSe）或III－V族（如GaN、InAs）元素 组成的半导体纳米颗粒，也可以是两种以上元素 组成的混合纳米晶，尺寸大约在2-10nm。由于材 料在三维空间被限制到极小的临界尺寸，看起来 像一个点，故称之为量子点。
且粒子尺寸越小，能级间距越大。
表面效应
量子点极大的比表面积导致表面原子周围缺少相 邻的原子，从而产生大量缺陷能级，一般在半导 体带隙之间。
量子限域效应示意图
量子点特殊的能带结构决定了其特殊的光学性质。
量子限域效应导致量子点中易形成较长寿命的激 子态，而激子复合发光光谱线宽很窄，单色性好。
表面效应产生的缺陷能级比激子态更易捕获电子 并发光，但单色性较差，故在制作量子点发光元 件时应尽量消除。
为了减少对环境的污染，I -III-VI2 族半导体纳米 晶引起人们更多的关注，因为这些半导体中可以 排除有毒的 A 类元素（例如Cd、Pb 和 Hg）和 B 类元素（例如 As）。I-III-VI 族黄铜矿结构半导体 纳米晶因为具有低毒和高的转换效率等特性被认 为是最有前途的光电池材料。近年来，许多的研
究小组开展了对I-III-VI 族三元半导体纳米晶的合 成与研究，通过固相合成、单源先驱分解、热注 射、热解酸法以及溶剂热的方法已经获得了较高 质量的I-III-VI三元半导体纳米晶。
