KELONG 前端智能设备通讯协议

1 KELONG Powersoft 交流电源监控管理系统 前端智能设备通讯协议 2 一、总则: 本文规定了为实现集中监控管理而使用的电源设备产品在设计、制造中应遵循的通讯协议。本通讯协议适用于科华公司设计、生产的前端智能电源设备和在这些设备的基础上构成的不同规模的监控系统。

二、物理层: 2.1、串行通讯口采用特殊脚位定义的RS232接口。 该接口机械结构和电气特性均按国际标准RS232接口定义。

其管脚定义如下: a、UPS端的脚位定义为: 6脚 通讯接收脚(RXD) 7脚 通讯地(GND) 9脚 通讯发送脚(TXD)

b、电脑端 脚位按标准RS232定义。 5 4 3 2 1 1 2 3 4 5                   9 8 7 6 6 7 8 9

M2502通讯电缆线 UPS端(9芯针式) 电脑端(9芯孔式)

2.2、数据传输方式: 串行异步传输 起始位1位 数据位8位(低位在前) 停止位1位 无校验。

2.3、通讯口数据传输速率为 2400 bit/s 2.4、采用主从式的工作方式,上位机呼叫机内监控单元并下发命令,等待 下位机应答。若无应答或应答为无效命令,则进行下一次呼叫;若连 续10秒无应答,则认为通讯链路中断。 UPS内的监控单元在接收到上位机的请求命令后,对命令进行判断并 作出正确的响应。 3

三、信息类型及协议的基本格式: 3.1、信息类型: 1、遥测模拟量信号: 协议中对UPS内部的模拟量信息检测了包括 输入市电电压(110V、220V 两档)、输出工作电压(110V、220V 两档)、电池剩余容量、负载百分比、环境温度和输入市电频率在内的六项基本工作参数。 其中电池剩余容量的检测是将当前UPS内部电池电压以电压值的形式送达上位机,通过上位机将这一值简化的与额定值正比成容量百分比。

2、遥测开关量信息: 市电电压正常( L) / 异常( H) 电池电压正常( L) / 低电压( H) Bypass( H) / boot( L)或Buck Active UPS 正常( L) / 故障( H) UPS为在线式( L) / 后备式( H) UPS 普通工作( L) / 测试工作 状态( H) UPS 开( L) / 关( H)机状态 蜂鸣器 关( L) / 开( H)

3、遥信基础信息: 厂家名称 UPS型号 版本号 额定电压 额定电流 额定电池电压

4、遥控开关量: 定时开/关机 UPS测试放电 蜂鸣器开/关 4

3.2、通讯格式: 所有的通讯过程都是按:上位机发工作请求,UPS内的通讯模块在接收到请求后,对其作出相应的响应 的工作模式来进行。

3.2.1、 UPS状态查询请求: 该请求作为遥测UPS内部六项模拟量和8个开关量的主请求,每隔1秒钟发送一次,并在这之后等待UPS的响应。

格式: Computer: Q1 UPS: (MMM.M NNN.N PPP.P QQQ RRR.R S.SS TT.T b7b6b5b4b3b2b1b0

状态信息描述:[ 每个量之间都有一个空格符 ] a、 起始字符:(  28H

b、 输入电压(I/P voltage):MMM.M M 为0~9的整数,状态量单位为 Vac。

c、 输入故障电压(I/P fault voltage):NNN.N N 为0~9的整数,状态量单位为 Vac。

** 对后备式UPS而言 ** 目的是为了标识引起后备式UPS转入逆变模式的瞬间毛刺电压。如有电压瞬变发生,输入电压将在电压瞬变前、后一个查询保持正常。I/P异常电压将把瞬变电压保持到下一个查询。查询完成后,I/P异常电压将与I/P电压保持一致,直到发生新的瞬变。

** 对在线式UPS而言 ** 目的是为了标识引起在线式UPS转入电池供电模式的短时输入异常。如有电压瞬变发生,输入电压将在电压瞬变前、后一个查询保持正常。I/P异常电压将把瞬变电压保持到下一个查询。查询完成后,I/P异常电压将与I/P电压保持一致,直到发生新的瞬变。

d、 输出电压(O/P voltage):PPP.P P 为0~9的整数,状态量单位为 Vac。

e、 输出电流(O/P current):QQQ QQQ 是一个相对于最大允许电流的百分比,不是一个绝对值。

f、 输入频率(I/P frequency):RR.R R 为0~9的整数,状态量单位为 Hz。 5

g、 电池电压(Battery voltage):SS.S或S.SS S 为0~9的整数。 对在线式单体电池电压显示方式为S.SS Vdc 对后备式总电池电压显示方式为SS.S Vdc ( UPS类型将在UPS状态信息中获得 )

h、 环境温度(Temperature):TT.T T 为0~9的整数,单位为 C。

i、 UPS开关量状态: 是以二进制数位表示法:,并以ASCII码单位传输的一个状态量。

b7:1表示 市电电压异常 b6:1表示 电池低电压 b5:1表示 Bypass或Buck Active b4:1表示 UPS故障 b3:1表示 UPS为后备式(0表示在线式) b2:1表示 测试中 b1:1表示 关机有效 b0:1表示 蜂鸣器开

例: 为 00001001 B ,在发送时则为:30H 30H 30H 30H 31H 30H 30H 31H j、停止位:  0DH

3.2.2、 测试10秒钟: 格式: Computer: T UPS: 测试10秒钟后返回市电供电

此时的市电正常。若在测试中发生电池低电压,则立即返回市电供电。 3.2.3、 测试到电池欠压: 格式: Computer: TL UPS: 测试到电池低电压后返回市电供电 6

3.2.4、 测试规定的时间: 格式: Computer: T UPS: 测试分钟

若在测试中发生电池低电压,则立即返回市电供电。 的范围为01~99分钟

3.2.5、开/关蜂鸣器 格式: Computer: Q UPS无应答,仅将当前的蜂鸣器工作状态翻转。

当市电中断时,UPS会通过蜂鸣器给管理人员一个告警信息。管理人员 可用这条命令控制蜂鸣器是否鸣叫。但当UPS发生任何一种异常现象时, 蜂鸣器都将自动打开,

3.2.6、关机命令: 格式: Computer: S UPS无应答,但输出在分钟后关闭

a、若输入电压保持异常,UPS的分钟后关闭。 b、若在分钟内电池低电压,UPS的输出将立即关闭。 c、UPS关机后,仍监视市电电压。若市电恢复,UPS延时10秒后将市 电输出。 d、的范围是从.2 ,.3,,01,02,up to 10 ,单位为分钟。

3.2.7、关机后又开机命令: 格式: Computer: SR UPS: UPS在分钟后关闭,并在后重新开启。

a、关机顺序与前面的相同。 若分钟的开机计时到后市电未恢复,则要等到市电恢复后在开机。 b、UPS处在关机延时中时,应能接受“C”命令取消关机。 c、UPS处在开机延时中时,“C”命令应能让UPS延时10秒后开机(市 电正常) d、的范围为.2,.3,01,02, ,up to 10 7

e、的范围为0001到9999 3.2.8、取消关机命令:

格式: Computer: C UPS: 取消所有的关机命令

a、UPS处在关机延时中时,接受“C”命令取消关机。 b、UPS处在开机延时中时,“C”命令能让UPS延时10秒后开机(市电 正常)

3.2.9、取消测试命令: 格式: Computer: CT UPS: 取消所有的测试命令

3.2.10、遥信UPS厂家信息命令: 格式: Computer: I UPS: #Company_Name UPS_Model Version

这个功能是使UPS能回答基本的生产厂家信息:谁生产的UPS;UPS的 型号名;UPS的版本信息。

每个信息段的格式如下: Company_Name:15字符,不足填空格号 UPS_Mode: 10字符,不足填空格号 Version: 10字符,不足填空格号 每个信息段的之间有一个空格符。

3.2.11、遥信UPS额定值信息: 格式: Computer: F UPS: #MMM.M QQQ SS.SS RR.R 这个功能是使UPS能回答额定值信息。每个信息段的之间有一个空格符。

信息段格式定义如下: 额定电压:MMM.M 额定电流:QQQ 电池电压:SS.SS或SSS.S 额定频率:RR.R

合集下载

前后端通信协议

前后端通信协议

前后端通信协议 随着互联网的发展,前后端分离的应用模式越来越普遍,前端负责展示页面,后端负责数据处理和存储,而前后端之间的通信则需要依靠特定的协议来完成。下面将从协议的概念、前后端通信协议类型、通信协议的使用等方面介绍前后端通信协议。 概述 通信协议是指通信双方之间所达成的一种共同的协议和规范,以便数据通信、信息交换或物理参数变换。通信协议规定了通信双方的通信方式、传输数据的格式、传输控制方法等内容。在前后端通信中,通信协议起到了关键作用,不同的通信协议对应不同的应用场景,可以为前后端开发带来便捷和效率。 前后端通信协议类型 1. HTTP协议 HTTP协议是一种应用层协议,一般用于Web应用中,HTTP协议传输的数据可在浏览器和服务器之间进行互通,是前端和后端通信的最基本的协议之一,也是应用最广泛的一种通信协议。基于HTTP协议的前后端通信方式一般是前端发起一次HTTP请求,后端接收到请求后将处理结果传回给前端,这种通信方式可以实现短链接和长链接的通信。 2. WebSocket协议 WebSocket协议是一种全双工通信协议,用于Web应用中,可以实现前后端之间的实时通信。相比于HTTP协议,WebSocket协议可以在不造成额外负担的情况下保持长时间连接,通信响应速度更加快速,因此适用于在线聊天、数据监控等需要实时交互的场景。 3. RPC协议 RPC协议(Remote Procedure Call Protocol)是一种远程过程调用协议,允许客户端访问远程服务器上的程序或服务。RPC协议的特点是能够在各种平台(不同编程语言、操作系统)之间实现跨平台通信,在保证数据传输的安全性和效率的同时,可以提高开发效率,减轻开发难度。 通信协议的使用 前后端通信协议的使用需要根据需求进行选择和配置,通常需要考虑数据传输的安全性、数据传输的效率、通信的响应速度等因素。对于数据传输比较频繁、要求实时响应的场景,可以选择WebSocket协议;对于数据传输量较小、安全性要求较高的场景,可以选择HTTP协议;对于需要跨平台进行数据传输的场景,RPC协议则是一个不错的选择。 总之,前后端通信协议是前后端交互的关键,选择合适的通信协议,能够提升开发效率,减轻开发难度,也能够为用户带来更好的体验和效果。

机器人的通讯协议

机器人的通讯协议

机器人的通讯协议《机器人通讯协议》一、前言为了实现机器人之间的有效通讯,确保机器人协作的高效性和准确性,本文档规定了一种机器人通讯协议。

该协议涵盖了机器人之间基本的消息格式、通讯方式和错误处理等方面,适用于各种类型的机器人。

二、消息格式1. 消息类型:分为请求、响应、通知三种类型。

2. 消息结构:每条消息由消息头和消息体组成。

(1)消息头:包含版本号、消息长度、消息类型、目标机器人ID等基本信息。

(2)消息体:根据消息类型,包含相应的内容。

例如,请求消息体中包含请求命令和参数,响应消息体中包含执行结果和状态码。

三、通讯方式1. 基于TCP/IP协议:采用可靠的传输控制协议(TCP)进行通讯,确保数据的完整性和准确性。

2. 基于主题的消息队列:机器人之间通过消息队列进行通讯,每个主题对应一个消息队列。

机器人订阅感兴趣的主题,发送消息时指定目标主题。

3. 定时心跳:机器人之间通过发送心跳包来维持连接,检测对方是否在线。

四、错误处理1. 校验错误:消息在传输过程中,若发现数据校验失败,则丢弃该消息,并重新发送。

2. 消息格式错误:接收方在解析消息时,若发现消息格式不符合协议要求,则返回错误响应,并终止通讯。

3. 命令错误:执行方在处理请求时,若发现请求命令不符合要求,则返回错误响应,并终止通讯。

4. 权限错误:接收方在处理请求时,若发现请求方无权限执行该操作,则返回错误响应,并终止通讯。

五、协议版本迭代本协议可根据需求进行版本迭代,每次迭代需遵循以下规则:1. 在原有协议基础上,增加新的消息类型、字段或功能。

2. 保持消息格式和通讯方式的兼容性,以便旧版本机器人能与新版本机器人进行通讯。

3. 在新版本协议中,保留旧版本协议的支持,以便实现向下兼容。

六、总结《机器人通讯协议》为机器人之间的通讯提供了统一的标准和规范,有助于提高机器人协作的效率和稳定性。

在使用本协议时,请注意遵循相关规定,确保机器人之间的安全、可靠通讯。

智能变送器通讯协议书

智能变送器通讯协议书

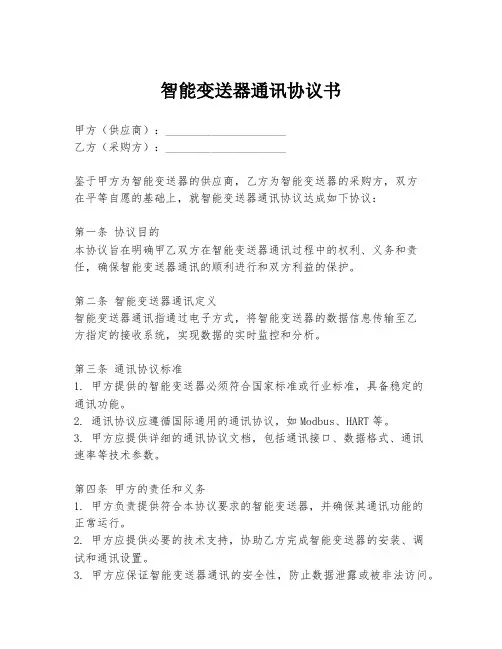

智能变送器通讯协议书甲方(供应商):_____________________乙方(采购方):_____________________鉴于甲方为智能变送器的供应商,乙方为智能变送器的采购方,双方在平等自愿的基础上,就智能变送器通讯协议达成如下协议:第一条协议目的本协议旨在明确甲乙双方在智能变送器通讯过程中的权利、义务和责任,确保智能变送器通讯的顺利进行和双方利益的保护。

第二条智能变送器通讯定义智能变送器通讯指通过电子方式,将智能变送器的数据信息传输至乙方指定的接收系统,实现数据的实时监控和分析。

第三条通讯协议标准1. 甲方提供的智能变送器必须符合国家标准或行业标准,具备稳定的通讯功能。

2. 通讯协议应遵循国际通用的通讯协议,如Modbus、HART等。

3. 甲方应提供详细的通讯协议文档,包括通讯接口、数据格式、通讯速率等技术参数。

第四条甲方的责任和义务1. 甲方负责提供符合本协议要求的智能变送器,并确保其通讯功能的正常运行。

2. 甲方应提供必要的技术支持,协助乙方完成智能变送器的安装、调试和通讯设置。

3. 甲方应保证智能变送器通讯的安全性,防止数据泄露或被非法访问。

第五条乙方的责任和义务1. 乙方应按照甲方提供的通讯协议文档,正确设置和使用智能变送器。

2. 乙方应确保接收系统的稳定性和安全性,防止数据丢失或被非法访问。

3. 乙方应定期对智能变送器进行维护和检查,确保其通讯功能的正常运行。

第六条通讯故障处理1. 如出现通讯故障,甲方应在接到乙方通知后24小时内响应,并提供解决方案。

2. 双方应共同分析通讯故障原因,甲方应根据故障原因提供相应的技术支持或更换设备。

第七条保密条款1. 双方应对本协议内容及在履行本协议过程中获得的商业秘密和技术秘密负有保密责任。

2. 未经对方书面同意,任何一方不得向第三方披露本协议内容及相关信息。

第八条违约责任1. 如一方违反本协议的任何条款,应承担违约责任,并赔偿对方因此遭受的损失。

智能模块通信协议-艾默生Modbus协议

智能模块通信协议-艾默生Modbus协议

文档编号THJS-TXXY-0003文档名称智能模块通讯规约-Modbus协议拟制审核批准版本修订历史记录版本改版日期改版说明拟制审核批准1.0 2009-6-20 创建智能模块通讯规约-Modbus协议一、概述本文描述了电源模块数据上报的Modbus通讯规约标准,应用于电源模块向上级监控设备上报数据时的通讯规约。

二、适用范围规约适用于石家庄通合电子有限公司开发的电源模块与Modbus协议的监控器之间进行串行通信,是开发、测试Modbus协议模块通讯软件的依据。

三、物理接口RS485,波特率9600,字符格式采用奇校验位、8位数据位、1位停止位(N81)的异步串行通讯格式。

四、信息帧格式1、信息帧结构8Bit地址8Bit功能码nX8Bit数据16BitCRC校验码说明:采用Modbus规约的RTU(Remote Terminal Unit)远程终端设备方式,每个字节以2个十六进制数,有效的数据范围为0~9,A~F。

2、信息帧注解1)地址:指电源模块的地址,范围:0~31;2)功能码:电源模块只支持功能码03(读数据)、06(设置数据),特殊命令功能码:16(读过欠压、校准值)、17(设置校准值);3)数据:上报或下设的数据,按寄存器(数据地址)进行发送,每一个寄存器由两个字节组成,关于寄存器号的定义,请参阅附录A。

4)CRC校验码:CRC(Cyclical Redundancy Check)对地址、功能码和数据进行校验,由两字节组成,CRC由传输设备生成,附加在数据帧中,如果由接收到数据计算出来的校验和与附加在数据后的校验和不一致,则有错误发生。

关于CRC生成函数,请参阅附录B内容。

五、命令格式1、查询数据,功能码03上位机发送数据查询命令信息帧,模块接收到正确的查询命令后,对命令进行响应回送数据给上位机。

查询命令帧格式如下:字段值字段说明01 地址103 功能码300 起始地址高字节起始地址低字节,起始地址00000 数据个数高字节数据个数低字节,读3个数据03CRCHi CRC高字节CRC低字节CRCLo模块响应帧格式:字段值字段说明01 地址103 功能码306 应答数据字节数D0Hi 第1个数据高字节第1个数据低字节D0LoD1Hi 第2个数据高字节第2个数据低字节D1LoD2Hi 第3个数据高字节第3个数据低字节D2LoCRCHi CRC高字节CRCLo CRC低字节2、设置数据,功能码06上位机发送设置数据查询命令和设置据,模块接收到正确的设置命令后,将指定的数据设置成命令帧中携带的数据,并将数据原样返回进行响应,若设置不成功时,不应答。

仪器通信协议标准

仪器通信协议标准

仪器通信协议仪器通信协议是用于规范仪器与计算机之间数据交换的标准,其体系结构主要包含物理层、数据链路层、网络层、传输层和应用层。

物理层物理层是仪器通信协议的最底层,主要负责传输比特流。

它定义了通信链路的机械、电气、功能和定时特性,以确保比特流的正确传输。

物理层协议规定了连接、传输和断开连接的方式,以及比特流的同步和错误控制方式。

常见的物理层协议包括RS-232、RS-485和USB等。

数据链路层数据链路层负责将比特流组合成帧,并在通信链路上发送和接收帧。

它定义了帧的格式和结构,以及帧的传输顺序和错误控制方式。

数据链路层还提供了流量控制功能,以确保数据的可靠传输。

常见的数据链路层协议包括以太网和Wi-Fi等。

网络层网络层负责将数据从源地址发送到目的地址。

它通过路由选择算法确定最佳路径,并建立和维护通信链路。

网络层还提供了拥塞控制和差错控制功能,以确保数据的可靠传输。

常见的网络层协议包括IP、ARP和ICMP等。

传输层传输层负责将数据分段并发送到目标主机。

它提供了端到端的通信服务,并确保数据的顺序和完整性。

传输层还提供了流量控制和差错控制功能,以确保数据的可靠传输。

常见的传输层协议包括TCP和UDP等。

应用层应用层负责提供应用程序之间的通信服务。

它定义了应用程序之间的通信协议,并提供了一组通用的应用程序接口。

应用层协议根据具体的应用需求而有所不同,但通常包括文件传输、电子邮件和Web浏览等功能。

常见的应用层协议包括HTTP、FTP和SMTP等。

总之,仪器通信协议是一个完整的体系结构,涵盖了从物理层到应用层的各个方面。

智能自控流量积算仪通讯协议(峰谷平MODBUS_RTU_FLOAT)

智能自控流量积算仪通讯协议(峰谷平MODBUS_RTU_FLOAT)

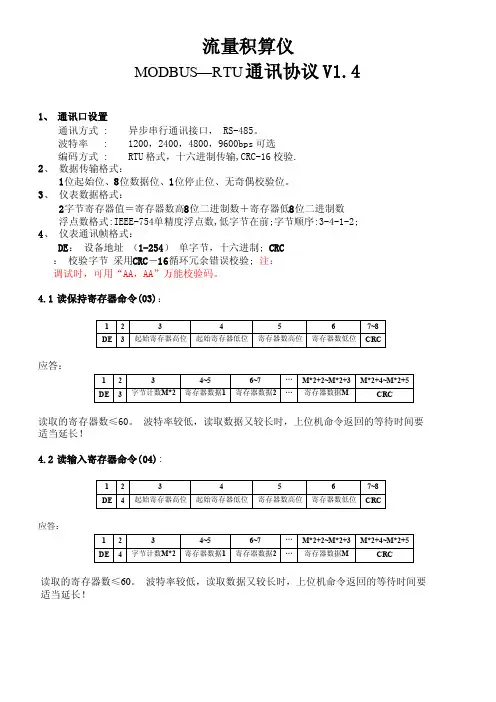

流量积算仪MODBUS—RTU 通讯协议V1.41、通讯口设置通讯方式 : 异步串行通讯接口, RS-485。
