5801浊度计说明书(进口探头)
浊度仪使用方法范文

浊度仪使用方法范文浊度仪是用来测量水样浑浊程度的仪器,是水环境监测中常用的设备之一、下面将介绍浊度仪的使用方法,包括准备工作、仪器操作和数据分析。
一、准备工作1.选取适当的浊度仪:根据需要测量的样品种类和浊度范围,选择合适的浊度仪器。
2.校准浊度仪:使用标准浊度溶液(一般为硅胶溶液)对浊度仪进行校准,确保仪器的准确性。
3.准备样品:根据需要测量的水样特性选择合适的容器,并将其清洗干净,使其不会影响浊度测量结果。
二、仪器操作1.打开浊度仪:按照仪器说明书的要求,打开浊度仪电源并将其预热一段时间,以确保测量的准确性。
2.设置参数:根据被测样品的特性,设置浊度仪的相关参数,如样品测量范围、测量单位等。
3.装入样品:将准备好的水样倒入浊度仪的测量室(一般为一个透明的玻璃仓),并确保样品平整,不产生气泡和异物。
4.开始测量:根据仪器说明书的要求,点击开始或测量按钮,启动浊度仪进行测量。
仪器会发出光线束,透过样品并通过光电二极管接收到的散射光信号来计算浊度值。
5.读取结果:待测量过程结束后,浊度仪会自动计算出样品的浊度值,并显示在仪器屏幕上。
记录或保存测量结果,以备后续分析。
三、数据分析与处理1.比较测量结果:将测得的浊度值与相关标准进行比较,以判断水质的清澈程度。
通常,浊度值越高,表示水样的浑浊程度越大。
3.理论分析:浊度仪测量的是样品中的散射光信号,可以根据散射光的理论来进一步分析浊度结果。
例如,使用光学方程和散射理论,了解浊度值与样品中颗粒物质的浓度和粒径分布之间的关系。
四、仪器维护与保养1.清洁仪器:定期清洁浊度仪的仪器表面和光学系统,以防止灰尘、指纹等杂质影响测量的准确性。
2.保养仪器:根据仪器说明书的要求,定期更换仪器内部的滤光片、光源等易损件,以保证仪器的正常工作。
3.校准浊度仪:定期校准浊度仪的测量范围和准确性,以确保测量结果的准确性和可靠性。
浊度仪是一种精密的仪器,其准确性受到许多因素的影响,包括环境温湿度、光源强度、样品的性质等。
浊度计说明书

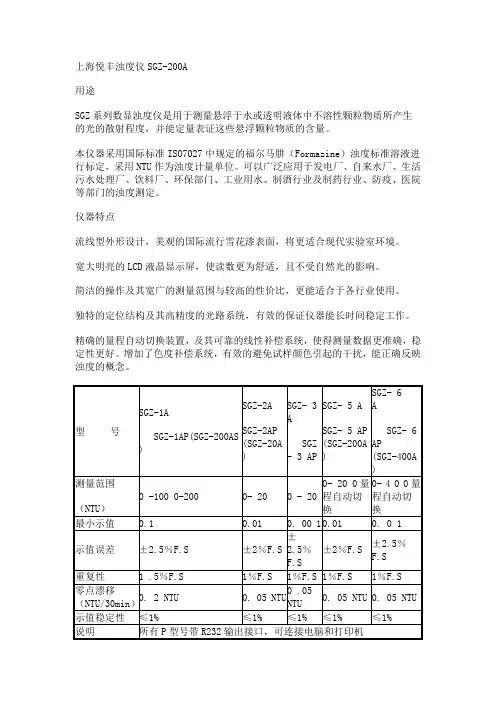

上海悦丰浊度仪SGZ-200A用途SGZ系列数显浊度仪是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度,并能定量表证这些悬浮颗粒物质的含量。
本仪器采用国际标准ISO7027中规定的福尔马肼(Formazine)浊度标准溶液进行标定,采用NTU作为浊度计量单位。
可以广泛应用于发电厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫、医院等部门的浊度测定。
仪器特点流线型外形设计,美观的国际流行雪花漆表面,将更适合现代实验室环境。
宽大明亮的LCD液晶显示屏,使读数更为舒适,且不受自然光的影响。
简洁的操作及其宽广的测量范围与较高的性价比,更能适合于各行业使用。
独特的定位结构及其高精度的光路系统,有效的保证仪器能长时间稳定工作。
精确的量程自动切换装置,及其可靠的线性补偿系统,使得测量数据更准确,稳定性更好。
增加了色度补偿系统,有效的避免试样颜色引起的干扰,能正确反映浊度的概念。
上海悦丰浊度仪SGZ-20A技术参数介绍:技术参数Specifications用途SGZ型数显浊度仪是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度,并能定量表征这些悬浮颗粒物质的含量。
本仪器采用国际标准ISO7027中规定的福尔马肼(Formazine)浊度标准溶液进行标定,采用NTU作为浊度计量单位。
可以广泛应用于发电厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫部门、医院等部门的浊度测定。
仪器特点采用LCD带背光的液晶显示屏,使读数更为舒适,且不受自然光的影响。
简洁的操作及适量的测量范围与较高的性价比,更能适合于各行业使用。
独特的定位结构及高精度的光路系统,有效保证测量值的正确性及重复性。
采用低漂移、高精度、稳定性好的电路系统,及高效长寿命光源,可有效保证仪器长时间稳定工作。
P型带RS232输出接口,连接电脑和打印机。
用户可根据需要可以选择不同的浊度单位。
浊度计操作规程

广州市XX检测技术有限公司作业指导书标题:浊度计操作规程广州市XX检测技术有限公司作业指导书文件编号:浊度计操作规程第1版第0次修改修改记录1、适用范围本操作规程适用于本实验内XZ-0101型浊度计。
用于测量悬浮于透明液体中不溶性颗粒物质所产生的光的散射或衰减程度,并能定量表征这些悬浮颗粒物质含量。
2、技术参数3、操作步骤3.1选择量程打开电源开关,按下选择键,屏幕显示闪烁的数字(量程),再次按下选择键,屏幕显示一个量程,当选定某项量程时,请按下读数键,屏幕不再显示闪烁的数字(量程),选择量程完成。
关机后会自动记忆当前选择的量程。
注:在0-20NTU量程里测试时,如果被测水样高于20NTU,屏幕上会显示ERROR,这说明被测水样超过20NTU,为了保证测试数据正确,请按选择键,选择0-2000的量程。
3.2浊度检测方法①将零浊度水(纯水)倒入玻璃样槽座,盖上样槽盖,按下清零键,屏幕显示闪烁的0000,表示正在清零,当屏幕不再显示闪烁的数字时,清零结束。
②将被测水样倒入玻璃样槽,放入样槽座,盖上样槽盖,按下读书键,等待几秒钟显示读书(浊度值)即可。
每次读书都需按下读书键。
3.3浊度(0-2000量程)的工作曲线校准方法请首先确认当前为浊度量程,按住不放读书键10秒后,屏幕显示闪烁的00000,放入零浊度水,盖上样槽盖然后按下读书键,进行零浊度标样校准;当屏幕显示闪烁的00004,放入4NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00008,放入8NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00012,放入12NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00016,放入16NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00020,放入20NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00040,放入40NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00060,放入60NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00080,放入80NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00100,放入100NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00200,放入200NTU 标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00300,放入300NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00400,放入400NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的00500,放入500NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的01000,放入1000NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的01500,放入1500NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;当屏幕显示闪烁的02000,放入2000NTU标准液,盖上样槽盖然后按下读书键,进行标样校准;显示归零校准结束,关机重新启动仪器。
德菲浊度计说明书

2
四海归一的解决之道 An International Solution Provider
控制器外形尺寸图
传感器外形尺寸图
3
四海归一的解决之道 An International Solution Provider
传感器典型安装图
1.带支架浸没式传感器安装
2.带流通组件传感器安装示意图
4
四海归一的解决之道 An International Solution Provider
U产品描述U美国 ECD 公司的 TRITON-TR8 浊度传感器能够连 续监测、记录和报告(与 TR8 浊度控制器结合) 水处理过程中的浊度数据。 Triton TR8 采 用 的 是 耐 用 的 近 红 外 LED 光 源 (880nm), 根据 ISO7027/ EN27027 标准的 90 度 散射光方法, 确保了标准和类似应用浊度的精确测 量. 90 度散射光探测是浊度传感器设计通用的方法. 此传感器有各种优势, 在低量程浊度测量中有高敏 感性 , 简单的光学结构 , 对各种大小微粒有均衡的 敏感度.
注:(1) 第二路 0/4-20 mA 输出,多路继电器,高达 4 路,请向厂家查询
附件
订货号 1000223 2000278 9640004.cond 1000222 产品描述 浸没式安装组件 栏装支架, 2 个快速断路 “U”形夹用于 2 英寸护栏安装 5 芯电缆 NEMA 4X 接线盒, 2 个端子和索线器,PVC 材质, 6”x3”x2” (长 X 宽 X 高,单位英寸) 1000228-1 维修工具包(清洗刷,橡皮,安装材料) 1000227 TR8 检查工具,用于检查传感器的稳定性 100232 高量程浊度用流通组件 注:(2) 标准电缆长度 7 米或 15 米两种. 延长电缆长度以 10 英尺增幅订购, 用 9640004.cond+1000222 选项延长.
在线浊度计说明书

在线浊度测量仪使用说明书型号:OMN-SS无锡沃曼尼科技有限公司一、产品概述本公司2013年全新面世的一款自主研发的全中文操作界面的中文在线浊度计,采用世界先进微处理器,大规模STM技术,国际先进的光路设计,使仪器测量范围更宽、精准度更高、更符合国内复杂环境下在水工业处理工艺过程中提供准确的浊度数值而设计的新一代在线水质分析仪器。
二、测量原理采用红外光散射135℃和90℃双光路测量原理。
光源采用世界先进的LED光源,具有测量准确、测量范围大、性能稳定、使用寿命长的优点。
三、技术参数测量范围:0~5NTU 5~50NTU 50~500NTU 500~5000NTU0~15mg/L ,15~150mg/L ,150~1500mg/L ,1500~15000mg/L 重复性: ≤1.5%;测量精度: ±2%;稳定性:1.5%零点漂移:1.5%流速范围:0.3-3m/s信号输出:模拟4~20mA或数字RS485通讯温度范围:-20℃~55℃供电电源:AC220V或DC24V频率: 50±1Hz;继电器输出:1路4~20mA电流信号隔离输出,最大负载750欧姆;2个报警信号继电器,容量220V AC/2A,输出可由用户1个冲洗时间继电器,容量220V AC/2A,时间可由用户设置。
测量单位:NTU、mg/L、ppm三种可选外壳材质:ABS防护等级:IP65第 1 页共8 页第 2 页 共 8 页重 量:2.5 kg四、应用场合◆ 市政、铁路、钢铁、化工、煤矿等生活用水; ◆ 污水处理厂 进水口、出水口等; ◆ 大专院校实验室水质检测;五、安装说明5.1、 变送器的安装5.1.1 在选择变送器安装位置时,需要遵循如下原则:◆ 特别注意避免变送器受阳光直射; ◆ 避免使变送器产生过多震动;◆ 如果情况允许,应将变送器安装于稍稍高于操作者平视水平的位置,这样将会有利于操作者非常舒服地浏览前部面板和进行控制操作; ◆ 为变送器箱体的开启和维护留出足够的空间,变送器尺寸。
Trb8300浊度计简要操作说明书

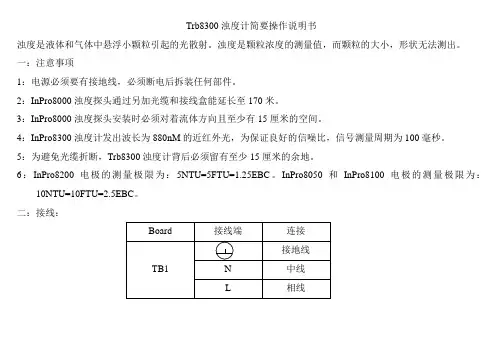

Trb8300浊度计简要操作说明书
浊度是液体和气体中悬浮小颗粒引起的光散射。
浊度是颗粒浓度的测量值,而颗粒的大小,形状无法测出。
一:注意事项
1:电源必须要有接地线,必须断电后拆装任何部件。
2:InPro8000浊度探头通过另加光缆和接线盒能延长至170米。
3:InPro8000浊度探头安装时必须对着流体方向且至少有15厘米的空间。
4:InPro8300浊度计发出波长为880nM的近红外光,为保证良好的信噪比,信号测量周期为100毫秒。
5:为避免光缆折断,Trb8300浊度计背后必须留有至少15厘米的余地。
6:InPro8200电极的测量极限为:5NTU=5FTU=1.25EBC。
InPro8050和InPro8100电极的测量极限为:10NTU=10FTU=2.5EBC。
二:接线:
三:各键的作用:
1:《Menu(exit)》:进入菜单(退出菜单)
2:《PageUP》/《PageDown》:进入下一个菜单、退回上一级
3:《Help》:能了解当前状况,数据和其它情况
4:《Enter》:选择某一菜单,确定某一数据的输入,转入下一个数据输入处理5:Arrow Keys:
6:Alphanumeric Keys:字母数字键,一键可代表几个字母或符号。
四:参数设置:MAIN MENUS。
浊度计安装使用说明

FGD现场仪表安装使用说明系列之一北京天一世纪科技有限公司浊度计安装使用说明探头:CUS41↓↓无意义↓7m电缆标准配制不带清洗刷变送器:CUM253↓↓↓无继电器输出↓↓1路4-20mA输出↓AC220V供电基本型(无PLUS PACKAGE功能)支架:CUA461↓↓与管道连接为DN50法兰↓与CUS41连接为G1螺纹传感器插入至管道中线二:安装将探头插入支架,用固定螺母与支架固定,插入过程管道与过程管道的法兰相接,探头的测量面应该在过程管道的中心线上固定螺母支架过程管道3.1探头与变送器CUM253连接探头与变送器CUM253连接有五根线,即:3.3 变送器CUM253的电源将220V AC 接到变送器CUM253的L1、N 端子(见上图)3.4 变送器CUM253的4-20mA 输出变送器CUM253的31号端子为4-20mA 输出的 “+”32号端子为4-20mA 输出的 “-” (见上图)4.1操作显示界面浊度计的操作完全在CUM253的面板上进行如下图所示,(因为我们在选型中没有选择带继电器输出功能的CUM253,;及无作用)下面表格为浊度计处于测量状态、组态状态、标定状态时,单独操作4个功能键的功能:4.2 操作过程4.2.1 上电进入测量状态浊度计上电后先进入自检状态,如果自检通过,PH计在几秒钟之内进入测量状态,这时显示单元上显示被测介质浊度测量值和温度测量值。
错误继电器吸合—表示没有错误(出错失电)。
4.2.2 组态状态进入组态状态按“E”键PH计将由测量状态进入组态状态,在进入组态状态之前操作者要使用“+”、“-”键输入密码“22”,按“E”键确认。
组态矩阵图浊度计的操作菜单分为两级,第一级为“功能组”菜单,第二级为“功能菜单”,“功能组”菜单中有6个选项,见下表第一列,分别为:A-Setup 1; B-Setup 2;O-Output;F-Alarm;S-Service;E-E+H Service。
德菲浊度计说明书

TRITON-TR8 浊度分析仪
特点
U
符合 ISO7027/ EN27027 标准 测量范围: 0.000~1NTU, 0.000~10NTU, 0.000~20NTU, 0.000~ 9999 FNU/NTU, 0.00~3000 ppm, mg/l, 0.0~3.0 g/l, 0~20% 0.0~300.0 g/l, 0~200% 高精确度:0.000~20NTU 量程, 精度为读数值 的±2%或 0.015NTU(取较大值) ; 0.000~9999NTU 量程, 精度小于读数值的 ±5%; 即插即用设计,安装简便 FUN 工厂标定,易于使用 智能技术:自检诊断,一体化温度测量 多种安装组件:浸没式,流通式,消泡装置可 选 数据传输变送器: 传感器与变送器间电缆长达 200 米,不受电磁 干扰 自清洗设计: 倾斜面探头增强了在中等流量时的自清洗能 力,兰宝石测量窗提高了抗划伤性。可更换清 洗刷。 应用
U
产品描述
U
美国 ECD 公司的 TRITON-TR8 浊度传感器能够连 续监测、记录和报告(与 TR8 浊度控制器结合) 水处理过程中的浊度数据。 Triton TR8 采 用 的 是 耐 用 的 近 红 外 LED 光 源 (880nm), 根据 ISO7027/ EN27027 标准的 90 度 散射光方法, 确保了标准和类似应用浊度的精确测 量. 90 度散射光探测是浊度传感器设计通用的方法. 此传感器有各种优势, 在低量程浊度测量中有高敏 感性 , 简单的光学结构 , 对各种大小微粒有均衡的 敏感度.
传感器
- ﹢ - ﹢ - ﹢
数字信号 1
数字信号 2
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章概述5801是我公司新一代全中文微机型高档仪表,具有全中文显示、中文菜单式操作、全智能、多功能、测量性能高、环境适应性强等特点。
可广泛用于污水处理厂、自来水厂、电厂、河流检测等对各种水样的浊度值做精确测量。
1.1基本功能及特点记事本功能:忠实记录仪表的操作使用情况和报警的发生时间,便于管理。
历史曲线和数字记录仪功能:二次表每隔5分钟自动存储一次测量数据,可连续存储一个月的浊度。
在一屏上同时提供"历史曲线"显示和"定时定点"查询两种方式,"历史曲线"从总体上反映水质的变化趋势和过程,有利于发现问题和解决问题。
"定时定点"功能将得到特定点、特定时间的被测浊度。
数字时钟功能:显示当前的时间,为数字记录仪功能提供时间基准。
背光功能:可在光线昏暗或彻底没光亮的环境下使用,根据温度变化,自动调节对比度到最清晰,以符合个人的习惯。
防程序飞死:看门狗程序确保仪表不会死机,这是在线式仪表的基本要求。
输出电流设置与检查功能:手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。
全智能化:5801中文在线浊度计采用高精度AD转换和单片机微处理技术,能完成浊度测量、量程自动转换、仪表自检等多种功能。
高可靠性:元器件集成到一块线路板上, 没有了复杂的功能开关、调节旋钮和电位器。
抗干扰能力强:电流输出采用光电耦合隔离技术,抗干扰能力强,实现远传。
具有良好的电磁兼容性。
防水防尘设计:防护等级IP65,适宜户外使用。
RS485通讯接口:可方便联入计算机进行监测和通讯。
全中文显示,界面友好:采用高分辨度的点阵图型液晶显示模块,所有的数据、状态和操作提示都是中文显示,完全没有厂家自己定义的符号或代码。
简单的菜单结构,文本式的人表对话:与传统的仪表相比,5801功能增加了很多,由于采用了分门别类的菜单结构,类似微机的操作方法,使用起来更清晰、方便。
不必记忆操作步骤和操作顺序,可以不用说明书,按照屏幕上的提示就可操作。
多参数同时显示:在一屏上同时显示浊度、输出电流、时间和状态。
主显示以10x10mm 规格显示浊度值:醒目、可视距离远;3个副显示以5x5的规格显示输出电流、状态、星期、年月日和时分秒,以满足用户的不同使用习惯和提供二次表的时间基准。
1.2 浊度定义及重要性浊度,即水的浑浊程度,它是水中的不溶性物质引起水的透明度降低的量度。
不溶性物质包括悬浮于水中的固体颗粒物(泥沙、腐蚀质、浮游藻类等)和胶体颗粒物。
根据不同的测量原理,浊度的单位有很多种表示方法,常见的有NTU、FTU、FAU和mg/L。
我国水质标准和规程中已采用NTU作为浊度单位,用来分析水中不溶性物质对光线透过时产生的散射光效应的程度。
浊度对于给水和工业水处理来说是都是一个至关重要的水质指标。
降低浊度的同时也降低了水中的细菌、大肠菌、病毒、隐孢子虫、铁、锰等。
研究表明,当水中浊度为2.5NTU 时,水中有机物去除了27.3%,浊度降至0.5NTU时,有机物去除了79.6%,浊度为0.1NTU 时,绝大多数有机物与以去除,致病微生物的含量也大大降低。
特别是对于自来水行业,浊度指标非常关键。
2007年颁布自来水标准要求饮用水出厂水要达到0.5NTU以下;很多水厂出厂水的内控浊度0.2NTU左右,上海自来水公司的出厂水浊度目前要求低于0.1NUT。
循环冷却水处理的补充水要求浊度在2~5NTU;除盐水处理的进水浊度应小于3NTU。
因此,水中浊度的测量尤为必要。
在自来水厂滤前、滤后、沉淀和出厂水监测,市政管网水质监测;工业过程水质监测、循环冷却水、活性碳过滤器出水、膜过滤出水监测;污水处理厂的曝气池、二次沉淀池、浓缩池、消化池等场合,都要进行浊度的监测。
浊度有一些基本概念:1.浊度是一个光学效应单位,浊度检测器安装在与入射光成为90度的位置。
检测的是水中粒子在90度的散射光。
它和以往的mg/L等重量浓度比单位是没有量纲转换关系的。
2.最纯净的水也是有浊度的,理想水的浊度大概在0.01-0.012NTU。
3.浊度的另外一个重要概念是:浊度在0-40NTU之间是线性的。
所以,在这个范围内仅仅需要一点校正就可以了。
目前的在线浊度仪和实验室主要采用USEPA方法180.1和ISO方法7027两种检测方法。
基本原理是由光源组件发出的一束入射光线照射到水中的悬浮颗粒上,颗粒向四周发出散射光,检测器检测与入射光成 90°角的散射光。
测量散射光比测量透射光的测量方法提高了分辨率度和重复性。
其中,自来水和污水应用中使用不同结构的浊度仪,自来水使用的是发出白炽光和红外光的光源,而污水则主要使用发出红外光的光源。
激光浊度仪主要应用在膜处理工艺中过滤膜状态监测、直饮水系统的浊度监测和自来水厂的出厂水超低量程浊度监测等。
第二章技术指标1、量程:0~100NTU、0~500NTU、0~1000NTU、0~3000NTU;不同量程配不同的传感器,请订货时指明测量量程;大于3000NTU请选择5901悬浮物(污泥)浓度计。
2、分辨率:0.001NTU;3、准确度:±2%。
;4、带自动清洗功能,清洗刮片与传感器一体式不需要外围元件;5、电流隔离输出: 4~20 mA(负载<750Ω);6、输出电流误差:≤±1%FS;7、报警继电器:AC220V、7A;8、RS485通讯接口(选配);9、电源:AC220V±22V ,50Hz±1Hz;可选配DC24±2.4V,1A供电;10、防护等级:IP65;11、时钟精度: ± 1分/月;12、数据存储量:1个月(1点/5分钟);13、数据连续掉电保存时间:10年;14、外形尺寸:146(长)×146(宽)×108(深)mm;开孔尺寸:138×138 mm;15、重量: 0.8kg ;16、工作条件:环境温度0~60℃相对湿度<85%;17、传感器安装方式:流通式或者沉入式;请订货时指明,不指明按流通式配置。
第三章仪器的安装3.1 开箱5801 中文在线浊度计由二次表和传感器两部分组成,测量量程用户可根据需要选购。
用户开箱时,请按装箱单核对仪器的数量、规格及附件,若数量不对或型号不符,请与厂家或销售商联系。
1、5801二次表一台2、5801-jk-100测量传感器((前常用型号,根据量程定型号)) 一支3、使用说明书一本4、合格证一份5、附件(根据安装条件配置)一套。
备注:流通池型号:5801-jkl,电极型号:5801-jk-100(0~100NTU), 5801-jk-500(0~50NTU), 5801-jk-3000(0~3000NTU)。
3.2 二次表的尺寸与安装我们根据多年的现场安装和实践经验以及客户的建议,采用二次仪表的开启方式从右往左侧翻,解决了我们以前从上往下翻接线困难的问题, 是国内第一家采用这种开启方式的。
二次表为国际通用的标准机箱,采用全封闭式外壳。
可安装在远离现场的监控室,也可与测量池一起安装在现场。
所需连线从二次表的内部接线柱相接。
二次表的外形及开孔尺寸见下图:二次表有四种安装方式:开孔式、壁挂式、管道式、室外安装。
开孔式安装:控制柜面板上开138*138mm孔,用出厂所配的U形不锈钢片,通过底座上的89*89mm四个定位孔卡在控制柜上。
壁挂式安装:先把二次仪表通过底座上的89*89mm四个定位孔,固定在大于146*146的平面板上,再把平面板固定到安装的地方。
管道式、室外安装:通过底座上的89*89mm四个定位孔,固定二次仪表。
使用注意事项:1、接线:打开仪表时,先用螺丝刀拧松上盖的四颗螺钉,把上盖左边往上提,再从右往左边翻。
参照4.4节仪器的接线,线接好后,应让线留有一定的余量(便于下次打开机壳时线不被拉断),再拧紧PG13.5的防水圈。
2、取线:先拧松PG13.5的防水圈,再把线往里边塞(若安装时线在机壳里留有一定的余量就不用进行这一步)。
用螺丝刀拧松上盖的四颗螺钉,把上盖左边往上提,再从右往左边翻。
3.3 传感器的安装及维护传感器通常有两种安装方式:沉入式、流通式。
一、传感器沉入式安装,传感器引线从护套管里穿出,再将电极固定到护套管连接即可。
二、传感器采用流通式安装,适用于软硬管连接的水路。
进出水管的外径φ10。
3.4 仪器的接线一、二次仪表AC220V供电二、二次仪表DC24V供电/******/ 按线路板上的标注接线。
千万不要把DC24V供电接成AC220V供电。
注:1、24V供电电源:DC24V,1A。
2、DC24V供电与上位机(PLC、DCS)连接只接三根线,分别是:DC24V正, 4~20mA电流负极与DC24V地共用一根线,4~20mA电流正极,通称三线制。
第四章仪器的使用4.1 功能键操作说明5801中文在线浊度计,选用带背光的192× 64点阵图形式液晶显示屏,实现了图形和中文的显示。
面板上有七个触摸式按键,说明如下:4.2 测量状态与显示仪表通电完成自检后,自动进入测量状态,显示如下:浊度值为主显示,尺寸为10×10mm ,输出电流、状态、星期、年月日和时分秒为副显示,尺寸为5×5mm 。
状态提示行可根据实际情况显示以下信息:①正常 ②高限报警③低限报警。
除了“正常”外,其余的均以闪烁方式显示,以提醒用户注意。
菜单的超时退出:按下“菜单”键,将进入主菜单。
一旦进入主菜单后,每按一次键后,内部定时器将启动计时,超过3分钟没有操作就将自动退回到测量状态,避免因操作不慎,使用完后没有退到测量态,造成较长时间不能进行测量。
4.3 输入与修改密码为了避免无关人员的误操作,在进入某些会影响仪表运行的菜单项如:参数设置、量程设置、手动电流源、系统维护和标定菜单时,首先要求输入密码,经仪表系统检验正确后才允许进入。
而对仪表运行无影响的操作,如历史数据和参数显示等,则不需要输入密码。
密码输入界面如下:本系统只有一个密码,出厂初始密码为5801。
在密码输入界面内,按增加或减少输入的密码数值,按另外两个方向键均可以使输入的密码数值变回5801。
按退出键,退回上一级菜单,按“确定”键,系统自动进行密码核对。
若密码正确,即可自动进入下一级菜单;密码错误,将提示用户密码错误,三秒钟后将自动退回到上一级菜单。
若想修改密码,则选择“维护”菜单项中的“修改密码”子菜单。
先输入原密码,仪表系统检验正确后,方可进入密码修改界面,按屏幕提示输入新密码,按“确定”键完成修改。
若忘了密码,请与我们联系。
第五章 菜单及功能详解菜单及功能一览表5.1 “历史曲线”子菜单该子菜单包含仪表的数字式记录仪功能,在同一屏上同时实现:历史曲线显示和特定点、特定时间的浊度值查询。
