冷水系统介绍
数据中心典型水冷制冷系统介绍
冷水机组 冷却塔
EVAP COND
冷冻水泵 18℃冷冻水
….
12℃冷冻水
蓄冷罐 板式换热器
精密空调 4
⑤
④
③
②
①ቤተ መጻሕፍቲ ባይዱ
冷 却 塔
冷水 机组 冷凝 器
冷水 机组 蒸发 器
精 密 空 调
IT 设 备
冷水机组
①机房模块间的空气循环：机房模块间IT设备散热后的热空气（约30℃）经过与精密空调低温的冷冻水进行热量交换，变成冷 空气（约22-24℃），再经过精密空调的风机输送至机房模块间冷通道的机柜正面。
8
制冷设备故障 冷冻水泄漏故障
9
机房制冷设备部署形式
1. 机房级
3. 机柜排级
2. 机柜冷池级
4. 机柜级
1010
不同制冷形式对应的PUE范围 1111
数据中心典型水冷制冷系统介绍
2
风冷
水冷
制冷系 统的形
式
液冷制冷
间接蒸发 制冷
3
冷却水 循环
CLT
自来水补水 32℃冷却水
A路
38℃冷却水
冷却水泵
EVAP COND
冷冻水 循环
冷冻水泵
12℃冷冻水
18℃冷冻水
….
上半部分为冷却水循环 下半部分为冷冻水循环
B路
38℃冷却水
冷却水泵
CLT
自来水补水 32℃冷却水
55
水冷变频离心式冷水机组 在制冷系统中发挥着核心作用
冷 水 机 组
精
压缩机
控
密
制
空 调
面 板
冷 却
冷凝器
蒸发器
塔
6
冷冻水型精密空调 直接为IT设备提供恒温恒湿环境的空调设备
定冷水系统介绍
检查冷却水系统运行正常，定子进水温度、压力、流量稳定； 将定冷水箱水位补水至最高位；（重要） 关闭备用冷却器冷却水侧及定冷水侧的放水阀； 对备用冷却器的定冷水侧进行注水排气工作；（壳侧）（注水 缓慢，开度要小，防止定冷水箱水位快速下降，若下降时，关 闭注水阀，补水至高水位时，再继续注水工作。） 对备用冷却器的冷却水侧进行注水排气工作；（管侧） 注水排气工作完成后，开启冷却器出口阀，投入其运行。 撤出原运行冷却器，关闭其出口阀、（缓慢操作，当防止冷却 水流量波动）
6.3 定冷水中断的处理原则；
一. 第一种处理方式 ： 定冷水中断时，允许带额定负荷运行30s， 若30s后定冷水不能及时恢复，则应解列发 电机，并使发电机端电压降为零。 二.第二种断水处理程序： 断水5s后开始减负荷，2min内降到26%额定 负荷，此后根据线圈入口、线圈出口、离子 交换器出口3个水的导电率选择运行方式： 如三个点均≤0.5μs/cm，运行1小时 如其中一个点≥0.5μs/cm，运行3min 如三个点≥0.5μs/cm，立即停机
3. 处理；
第一时间检查定子冷却水泵自启，否则手动 启动，保持压力稳定。 若是滤网等堵塞，切换至旁路运行。 若定冷水箱水位低引起，应迅速补水至正常 水位，并检查水位下降原因，作相应处理。 若由于误操作引起，立即恢复原运行方式。 若定冷水压力调节阀故障，应立即切至手动 调节，并联系检修处理。
五、定冷水系统投运注意事项；
1.定冷水水质合格前，严禁向发电机 通水。 2.凝结水系统未经冲洗及水质合格前， 禁止使用凝结水向定冷水系统补水。 （我厂禁止使用） 3.定冷水系统备用的冷却器、滤网及 系统死角等在投运前，应进行冲洗、 排污至水质合格后方可投入系统运 行。
冷水系统施工方案
冷水系统施工方案一、引言冷水系统是工业生产中常见的一种供冷方式，通过冷却设备和循环系统，将冷却介质（通常是水）传输到需要冷却的设备或空间，并将热量带走，以维持设备或空间的温度。
本文将介绍冷水系统的施工方案，包括系统设计、设备安装、管道布置和水质安全等方面。
二、系统设计1. 冷负荷计算在设计冷水系统时，首先需要进行冷负荷计算，以确定系统所需的冷却能力。
冷负荷计算通常包括以下几个方面：•设备冷负荷：根据设备的功率、耗热量等参数计算；•空间冷负荷：根据空间的面积、热负荷系数等参数计算；•管道冷负荷：根据管道的长度、材料、流速等参数计算；•其他附加负荷：如恒温水箱、水泵耗能等。
2. 设备选择根据冷负荷计算结果，选择合适的冷却设备。
常见的冷却设备包括：•冷却塔：通过水的蒸发冷却的设备，适用于大型空间或设备的冷却；•冷凝器：通过冷却剂的冷凝传热的设备，适用于小型设备的冷却；•螺杆式冷水机组：通过压缩机工作，将热量从水中带走的设备。
选择设备时，需要考虑设备的冷却能力、耗能情况、占地面积等因素，并确保设备能够满足系统的冷却需求。
3. 管道布局冷水系统的管道布置需要考虑以下几个方面：•流程设计：确定冷却水的流向和流程，包括进水口、出水口、回水口等；•管道尺寸：根据冷负荷计算结果和流速要求，选择合适的管道尺寸；•管道材料：选择抗腐蚀性能好的材料，如不锈钢、塑料等；•管道绝热：对于长距离的管道，需要进行绝热处理，减少能量损失。
三、设备安装1. 安装位置选择在设备安装前，需要选择合适的安装位置。
一般来说，设备的安装位置应具备以下几个条件：•充足空间：确保设备周围有足够的空间维修和维护；•通风良好：设备在工作过程中会产生一定的热量，通风良好的位置可以降低设备的温度；•便于管道布置和连接：设备的安装位置应便于与管道系统连接。
2. 安装步骤设备安装一般包括以下几个步骤：•将设备放置在预定位置，并进行水平校正；•连接设备与冷却塔、冷凝器或冷水机组等冷却设备；•安装水泵和管道系统，并进行密封和固定；•连接电源，并进行电气安装和调试。
冷水冷却系统工作原理
冷水冷却系统工作原理
冷水冷却系统的工作原理是基于热能传递的原理，通过对流和传导将热量从被冷却物体中移除，从而降低其温度。
冷水冷却系统通常由以下几个主要组件组成：冷却介质、冷却设备、冷却管道和控制系统。
首先，冷却介质（一般是水或者其他液体）从冷却设备中注入到冷却管道中。
冷却设备可以是冷水机组、冷凝器或者冷却塔，在工业领域中可以是制热炉或冷却器。
当冷却介质通过管道流经被冷却物体时，热传递开始。
此时，被冷却物体中的热量会传递到冷却介质中。
这个热量传递过程可以通过对流和传导来实现。
对流是指热量通过冷却介质的流动传递。
当冷却介质流经被冷却物体表面时，它可以带走被冷却物体表面的热量，同时把自身的温度升高。
这样的循环会不断重复，使得被冷却物体的温度逐渐下降。
传导则是指热量沿着物体内的固体或液体传递。
在冷却系统中，被冷却物体的热量通过直接接触传递给冷却介质。
例如，冷却管道直接接触到被冷却物体表面，通过传导将热量带走。
通过对流和传导的作用，冷却介质逐渐吸收了被冷却物体中的热量，并将其带走。
这样，被冷却物体的温度就会减少，实现了冷却效果。
控制系统在整个工作过程中起着重要的作用。
它可以监测被冷却物体的温度，根据设定的温度范围来控制冷却介质的流量和温度，在保证冷却效果的同时避免过度冷却或温度波动。
综上所述，冷水冷却系统通过对流和传导将热量从被冷却物体中带走，从而达到降低温度的目的。
控制系统的作用是确保冷却过程的稳定和可靠。

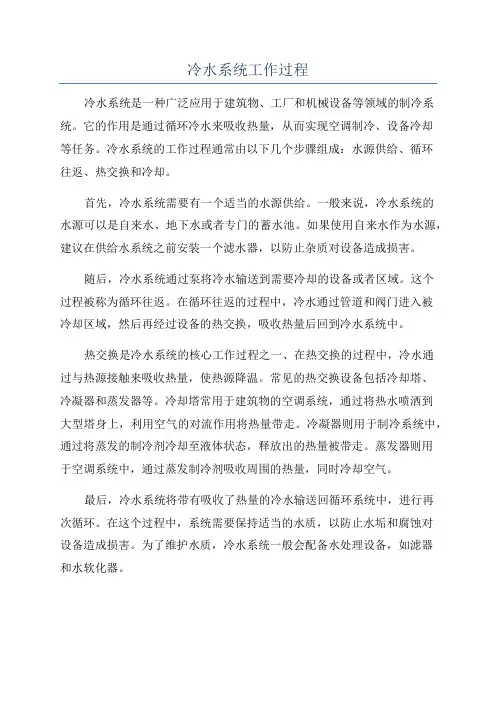

冷水系统工作过程
冷水系统工作过程冷水系统是一种广泛应用于建筑物、工厂和机械设备等领域的制冷系统。
它的作用是通过循环冷水来吸收热量，从而实现空调制冷、设备冷却等任务。
冷水系统的工作过程通常由以下几个步骤组成：水源供给、循环往返、热交换和冷却。
首先，冷水系统需要有一个适当的水源供给。
一般来说，冷水系统的水源可以是自来水、地下水或者专门的蓄水池。
如果使用自来水作为水源，建议在供给水系统之前安装一个滤水器，以防止杂质对设备造成损害。
随后，冷水系统通过泵将冷水输送到需要冷却的设备或者区域。
这个过程被称为循环往返。
在循环往返的过程中，冷水通过管道和阀门进入被冷却区域，然后再经过设备的热交换，吸收热量后回到冷水系统中。
热交换是冷水系统的核心工作过程之一、在热交换的过程中，冷水通过与热源接触来吸收热量，使热源降温。
常见的热交换设备包括冷却塔、冷凝器和蒸发器等。
冷却塔常用于建筑物的空调系统，通过将热水喷洒到大型塔身上，利用空气的对流作用将热量带走。
冷凝器则用于制冷系统中，通过将蒸发的制冷剂冷却至液体状态，释放出的热量被带走。
蒸发器则用于空调系统中，通过蒸发制冷剂吸收周围的热量，同时冷却空气。
最后，冷水系统将带有吸收了热量的冷水输送回循环系统中，进行再次循环。
在这个过程中，系统需要保持适当的水质，以防止水垢和腐蚀对设备造成损害。
为了维护水质，冷水系统一般会配备水处理设备，如滤器和水软化器。
除了上述的基本工作过程，冷水系统还有一些辅助工作过程，如温度控制、压力控制和泵的运行控制等。
这些过程通过自动控制系统实现，以确保冷水系统的稳定运行和高效功耗。
总的来说，冷水系统的工作过程首先是通过泵将冷水输送到被冷却的设备或区域，然后通过热交换过程吸收热量，最后将冷水再次回到系统中循环。
通过这样的工作过程，冷水系统能够提供稳定的冷却效果，满足各种冷却需求。
冷水机组工作原理
冷水机组工作原理冷水机组是一种常见的制冷设备，广泛应用于工业、商业和住宅等领域。
它通过循环工质的蒸发和冷凝过程，将热量从室内或者系统中移除，以达到降温的目的。
下面将详细介绍冷水机组的工作原理。
1. 工作原理概述冷水机组由压缩机、冷凝器、蒸发器和节流装置等主要组件组成。
其工作原理基于制冷循环，通过改变制冷剂的状态，实现热量的传递和转移。
2. 压缩机压缩机是冷水机组的核心部件，负责将低温低压的制冷剂气体吸入，经过压缩提高其温度和压力，然后将高温高压的气体排入冷凝器。
3. 冷凝器冷凝器位于压缩机后面，负责将高温高压的制冷剂气体冷却并变成高压液体。
冷凝器通常采用风冷或者水冷方式，通过与外部介质的热交换，使制冷剂散热并转变为液体。
4. 节流装置节流装置（如膨胀阀）位于冷凝器和蒸发器之间，用于控制制冷剂的流量和压力。
通过节流装置的作用，制冷剂的压力和温度迅速下降，进入蒸发器。
5. 蒸发器蒸发器是冷水机组中的换热器，其内部有大量的管道和散热片，用于增大接触面积，便于热量的传递。
制冷剂在蒸发器内部蒸发，吸收室内或者系统中的热量，使其温度降低。
6. 循环过程制冷剂在蒸发器中吸收了热量后，变成低温低压的气体，然后被压缩机再次吸入，经过压缩提高温度和压力，进入冷凝器。
在冷凝器中，制冷剂通过与外部介质的热交换，冷却并变成高压液体。
高压液体经过节流装置的控制，进入蒸发器，再次吸收热量并变成低温低压的气体，循环往复。
7. 辅助设备冷水机组通常还配备有水泵、风机、冷却塔等辅助设备，用于增强循环过程中的热交换效果和散热效果。
水泵负责循环冷却水，风机用于冷却冷凝器或者蒸发器，冷却塔则用于散热。
8. 控制系统冷水机组还配备有控制系统，用于监测和控制冷却水温度、制冷剂压力、压缩机负荷等参数，以实现自动化运行和调节。
总结：冷水机组通过制冷循环的工作原理，实现室内或者系统的降温。
压缩机将低温低压的制冷剂气体压缩成高温高压的气体，冷凝器将高温高压的气体冷却成高压液体，节流装置控制制冷剂的流量和压力，蒸发器将制冷剂蒸发吸收热量并降低温度。
冷水机组工作原理
冷水机组工作原理冷水机组是一种常见的空调设备，它通过循环工作原理将热量从室内转移到室外，从而实现室内空气的冷却。
下面将详细介绍冷水机组的工作原理。
1. 压缩机工作原理：冷水机组的核心部件是压缩机，它负责将制冷剂压缩成高压气体。
压缩机通过活塞或螺杆的运动，将低温低压的制冷剂吸入，然后通过压缩，使其温度和压力升高。
2. 冷凝器工作原理：经过压缩的高温高压制冷剂进入冷凝器，冷凝器是一个散热器，通过外界空气或水的冷却，使制冷剂的温度降低，从而将热量释放到室外环境。
在冷凝器中，制冷剂从气态转变为液态。
3. 膨胀阀工作原理：冷凝器中的液态制冷剂通过膨胀阀进入蒸发器，膨胀阀起到限制制冷剂流量的作用。
当液态制冷剂通过膨胀阀进入蒸发器后，由于压力的突然降低，制冷剂会迅速膨胀，吸收周围的热量，从而使蒸发器内的温度降低。
4. 蒸发器工作原理：在蒸发器中，制冷剂从液态转变为气态，吸收室内空气的热量，使室内空气的温度降低。
蒸发器是一个换热器，它通过与室内空气的接触，使制冷剂的温度升高，同时室内空气的温度降低。
5. 冷却水循环系统：冷水机组还包括一个冷却水循环系统，用于冷却蒸发器中的制冷剂。
冷却水通过冷却塔或冷却器，将制冷剂的温度降低，然后重新循环到蒸发器中，完成制冷循环。
综上所述，冷水机组的工作原理是通过压缩机将制冷剂压缩成高压气体，然后经过冷凝器将热量释放到室外环境，通过膨胀阀使制冷剂膨胀，吸收室内空气的热量，最后通过蒸发器使制冷剂从液态转变为气态，完成室内空气的冷却。
冷水机组还通过冷却水循环系统来保持蒸发器的制冷效果。
这种工作原理使得冷水机组成为一种高效、可靠的空调设备，广泛应用于各种建筑和工业领域。
发电机定冷水系统介绍
发电机定冷水系统介绍发电机定冷水系统主要由以下几个部分组成：水泵、冷却塔、冷却液、水管道、控制系统等。
水泵是整个系统的核心组件，负责将冷却液从冷却塔吸入，并通过水管道将其送到发电机的冷却部分。
冷却塔则负责将水泵吸入的热水经过散热装置散发出去。
冷却液则是承担散热的介质，其具有良好的热导性能和热容量，能够快速而有效地吸收和释放热量。
控制系统则负责监测和调节整个系统的工作状态，确保发电机正常运行温度。
发电机定冷水系统的工作原理是通过热交换来实现对发电机的散热。
当发电机运行时，由于电流的通过以及内部机械运动带来的摩擦，会产生大量的热量。
这些热量会导致发电机温度升高，超过了其正常运行温度范围，从而影响其正常工作。
为了避免这种情况的发生，发电机定冷水系统将冷却塔中的冷却液通过水泵送至发电机冷却部分，接触到发电机表面的热量，再经过散热装置，将热量传递给空气，并将冷凝后的冷却液再次循环回发电机。
通过不断循环冷却液，将发电机产生的热量散发出去，从而保持其正常运行温度。
1.效率高：使用冷却液进行散热，可以有效地吸收和释放热量，提高散热效率，保证发电机的正常运行。
2.环保节能：发电机定冷水系统可循环利用冷却液，减少能源的消耗。
同时，通过将热量散发到空气中，避免了对环境的污染。
3.维护方便：系统的控制系统可以实现对整个系统的监测和调节，一旦出现异常情况，可以及时作出响应，减少了维护的难度和成本。
4.保护发电机：发电机定冷水系统能够及时的将发电机产生的热量散发出去，保持其正常运行温度，防止因温度过高而导致的发电机故障。
综上所述，发电机定冷水系统是一种高效、环保、易于维护的散热系统，能够有效地保护发电机，并确保其正常运行。
随着现代发电机的不断发展，发电机定冷水系统也在不断创新和提升，未来将有更多的技术和方法应用于发电机定冷水系统中，提升其效率和性能。
