低压熔断器
二、低压熔断器的结构类型
《发电厂变电站电气设备》 第五章 熔断器
4.有填料封闭管式熔断器
由熔断体及底座组成，并配有熔断器操作手柄。 常用有填料封闭管式熔断器为RT0型，其熔管由绝缘瓷 制成，内填石英砂，以加速灭弧。熔体采用紫铜片，冲压 成网状多根并联型式，上面熔焊锡桥，并有熔断信号装置， 便于检查。熔断器规格有100－1000A五个等级，各级熔 管均可配以多种容量的熔体，属于快速型熔断器。
第三节
低压熔断器
三、、低压熔断器的使用要点
《发电厂变电站电气设备》 第五章 熔断器
2.低压熔断器的运行与维护
（1）负荷大小与熔体的额定值相配合； （2）熔管外观无破损、无变形，瓷绝缘部分无破损或 闪络放电痕迹； （3）熔体无氧化腐蚀或损伤现象； （4）熔管与插夹座连接处无过热现象，接触紧密；
（5）熔断信号指示器指示正常；
《发电厂变电站电气设备》
第五章 熔断器
第三节 低压熔断器
第三节 教学内容
低压熔断器
《发电厂变电站电气设备》 第五章 熔断器
本节教学内容
一、低压熔断器的种类及型号 二、低压熔断器的结构类型 三、低压熔断器的使用要点
首页
第三节
低压熔断器
一 、低压熔断器的种类及型号
《发电厂变电站电气设备》 第五章 熔断器
第三节
低压熔断器
《发电厂变电站电气设备》 第五章 熔断器
第三节
低压熔断器
二、低压熔断器的结构类型
《发电厂变电站电气设备》 第五章 熔断器
1.瓷插式熔断器
瓷插式熔断器又名插入式熔断器，一般用于 交流50Hz，额定电压380V，额定电流200A以 下的线路中，作为电气设备的短路保护及一定 程度上的过载保护之用。
由瓷盖、瓷底座、静 触点、动触点和熔体组 成。它是一种最常见的 结构简单的熔断器，熔 体更换方便、价格低廉。
第三节
低压熔断器
三、低压熔断器的使用要点
《发电厂变电站电气设备》 第五章 熔断器
1.低压熔断器的安装
（1）熔断器应装在各相线/单相线路中性线；
不允许装在三相四线中性线/接零保护的零线
（2）熔断器垂直安装
（3）安装熔体时不让熔体受机械损伤，不宜用 多根熔丝绞合在一起代替较粗的熔体。
（4）螺旋式熔断器的进线接底座的中心点，出 线接螺纹壳。 （5）更换熔体时切断电源，不许带负荷拔熔体
（6）熔断器环境温度与保护对象的环境温度基本一致； （7）底座无松动，及时清理进入熔断器的灰尘。
第三节 思考练习
ห้องสมุดไป่ตู้
低压熔断器
《发电厂变电站电气设备》 第五章 熔断器
思考练习
1.低压熔断器的作用是什么？主要有 哪几部分组成？ 2.瓷插式熔断器和螺旋式熔断器在结 构和功能上有什么异同点？ 3.低压熔断器在安装和维护时应注意 什么？
按结构形式 按有无填料 按工作特性
螺旋式、插入式、管式、开敞式、半封 闭式和封闭式等 有填充料式和无填充料式 有限流作用和无限流作用 易拆换式和不易拆换式
按熔体的更换
1 2
低压熔断器的型号
3 4
代表工作特性， M－无填料密闭管式； T 例如： RM10－600 表示额定电流600A ，设计序号为10 R－熔断器 额定电流，A －有填料密闭管式； L－螺旋式； 设计系列序号 的无填料密闭管式熔断器。 S－快速式；C－瓷插式。
第三节
低压熔断器
二、低压熔断器的结构类型
《发电厂变电站电气设备》 第五章 熔断器
3.无填料封闭管式熔断器 无填料封闭管式熔断器的熔管为绝缘耐温 纸等材料压制而成，熔体多数采用铅锡、铅、 锌和铅合金金属材料，熔断器规格有15～600A 六个等级，各级都可以配入多种容量规范的熔 体。
第三节
低压熔断器
第三节
低压熔断器
二、低压熔断器的结构类型
《发电厂变电站电气设备》 第五章 熔断器
2.螺旋式熔断器
有填料的封闭管式熔断器，具有分断能力高、有醒 目的熔断指示和使用安全等优点，被广泛用于短路电 流很大的电力网络或配电装置中。 由瓷帽、熔管、瓷套以及瓷座等组成。 特点：熔管内充满了 石英砂填料，增强熔断 器的灭弧能力。 优点：体积小、灭弧 能力强、有熔断指示和 防振等，在配电及机电 设备中大量使用。
低压熔断器功能描述
低压熔断器功能描述
低压熔断器是一种用于保护电气设备和电路的安全装置。
它具有以下功能描述：
1. 过载保护：当电路或设备因过电流或负载过大而超过熔断器额定电流时，熔断器会熔断，防止电流过大而引起损坏或火灾。
2. 短路保护：当电路或设备发生短路故障时，熔断器能迅速熔断，阻断电流，防止短路电流引起设备损坏或危险。
3. 降低电压：低压熔断器能够降低过高的电压，限制电压升高到设备能够安全承受的范围，保护设备。
4. 隔离开关功能：低压熔断器通常具备隔离开关功能，即在更换熔断器时可以切断电器设备的电源，确保能够安全进行维修和更换。
5. 可重复使用：低压熔断器一旦触发熔断，可以手动或自动重置，使得设备能够恢复正常运行。
这使得低压熔断器可以在发生故障后快速恢复电力供应，并避免频繁更换熔断器。
总的来说，低压熔断器的功能是检测、限制和保护电流，保证电气设备和电路的安全和可靠运行。
低压熔断器的用途包括
低压熔断器的用途包括低压熔断器是一种用于保护电路免受过电流和短路等故障的电气设备。
它在电路中起到了非常重要的作用，广泛应用于各种电力系统和电气设备中。
下面将详细介绍低压熔断器的用途。
1. 过载保护：低压熔断器主要用于保护电路免受过载电流的损害。
当电路中的电流超过熔断器额定电流时，熔断器会自动断开电路，防止电路中的电器设备受到过大的电流冲击而损坏。
2. 短路保护：低压熔断器还可以用于保护电路免受短路电流的损害。
当电路中发生短路故障时，熔断器会迅速断开电路，切断电流，防止电路中的电器设备受到过大的电流冲击而损坏。
3. 电气设备保护：低压熔断器广泛应用于各种电气设备中，如电动机、变压器、发电机等。
它可以保护这些电气设备免受过电流和短路等故障的损害，延长设备的使用寿命。
4. 火灾防护：低压熔断器的另一个重要用途是防止电路故障引发火灾。
当电路中发生过电流或短路故障时，熔断器会迅速切断电流，防止电路过载，减少火灾的发生。
5. 人身安全保护：低压熔断器还可以保护人身安全。
当电路中发生过电流或短路故障时，熔断器会迅速切断电流，防止电流通过人体，减少触电事故的发生。
6. 电能质量改善：低压熔断器还可以用于改善电能质量。
当电路中存在电能质量问题时，如电压波动、谐波等，熔断器可以通过断开电路来减少这些问题的影响，提高电能质量。
7. 电路控制：低压熔断器还可以用于电路的控制。
通过选择不同额定电流的熔断器，可以控制电路中的电流大小，满足不同电器设备的需求。
8. 电能计量：低压熔断器还可以用于电能计量。
通过在电路中安装熔断器，可以实现对电能的计量和监测，方便电力管理和费用计算。
总之，低压熔断器是一种非常重要的电气设备，广泛应用于各种电力系统和电气设备中。
它的主要用途包括过载保护、短路保护、电气设备保护、火灾防护、人身安全保护、电能质量改善、电路控制和电能计量等。
通过使用低压熔断器，可以保护电路和电器设备的安全运行，延长设备的使用寿命，提高电能质量，保障人身安全。
低压熔断器分类及选用原则
低压熔断器分类及选用原则一、熔断器简介熔断器是一种用于电路保护的电器，当电路中出现异常过载或短路电流时，熔断器会因过热而熔断，从而切断电路，保护电路设备不受损坏。
熔断器广泛应用于低压配电系统和控制系统，是电力系统中重要的保护元件之一。
二、熔断器的分类熔断器的种类繁多，按照不同的分类方式可以分为不同的类型。
以下是熔断器的几种常见分类方式：1.按使用电压等级分类：根据熔断器使用的电压等级可以分为高压熔断器和低压熔断器。
低压熔断器主要应用于380V及以下的电路中，而高压熔断器则应用于较高的电压等级中。
2.按用途分类：根据熔断器的用途可以分为电力熔断器、控制熔断器和信号熔断器。
电力熔断器主要用于电路保护，控制熔断器主要用于控制电路的保护，而信号熔断器主要用于信号传输线路的保护。
3.按结构分类：根据熔断器的结构可以分为封闭式熔断器、半封闭式熔断器和开启式熔断器。
封闭式熔断器内部填充石英砂，通过石英砂的导热性能实现快速熔断，半封闭式熔断器类似于封闭式熔断器，但是其外壳通常为玻璃或陶瓷材料，开启式熔断器则直接暴露在空气中。
4.按熔体分类：根据熔体的形状和结构可以分为丝状熔断器、片状熔断器和微型熔断器等。
丝状熔断器的熔体呈丝状，主要用于较大电流的电路保护，片状熔断器的熔体呈片状，微型熔断器的熔体则较小，主要用于电子设备和控制系统中的电路保护。
三、熔断器的选用原则在选择和使用熔断器时，应遵循一定的原则，以确保其能够正常工作并起到良好的保护作用。
以下是一些常见的选用原则：1.电压等级：根据电路的电压等级选择相应电压等级的熔断器，以确保其能够在正常工作电压下安全运行。
如果使用电压等级不匹配的熔断器，可能会导致电路故障或设备损坏。
2.电流规格：根据电路中的电流规格选择相应规格的熔断器。
在选择时，需要考虑电路中的最大电流值和电流有效值等因素，以确保熔断器的额定电流能够满足电路的需求。
3.负荷特性：了解电路中的负荷特性，如电阻性负荷、电感性负荷和电容性负荷等。
低压电器图片之熔断器.
RL1系列螺旋式熔断器用于沟通50Hz，额定电压 380/500V，额定电流至200A的配电线路，作输送配电设备、 电缆、导线过载和短路爱护。
熔断器RL1系列-2
RL1系列有填料封闭管式熔断器适用于沟通50Hz，额定 电压至380V，额定电流至200A的线路中，作电气设备短路或 过载爱护之用。
熔断器RL6系列
RL6系列螺旋式熔断器适用于沟通50Hz，额定电压至 500V，额定电流至63A的线路中作电气设备的短路或过载 爱护之用。
熔断器RT0系列-1
RT0系列有填料封闭管式熔断器适用于沟通50Hz，额定电 压沟通380V，额定电流至1000A的配电线路中，作过载和短 路爱护。
额定分断力量：至50kA
熔断器RT16(NT)系列-2
熔断器RT16(NT)系列)系列-1
RT18(HG30)系列有填料封闭管式圆筒形帽熔断器适用于 沟通50Hz，额定电压为380V，额定电流为63A及以下的工 业电气装置的配电设备中，作为线路过载和短路爱护之用。
熔断器RW10/RW11系列图-3
熔断器载熔件手柄NT/NH系列-1
NT/NH系列熔断器载熔件手柄适用于沟通50Hz，额 定电压至沟通1000V，额定电流至1250A的配电线路中， 作为NH00C～NH4/NT00C-NT4熔断体的装卸和更换工 具。
熔断器载熔件手柄NT/NH系列-2
熔断器RT0系列-2
熔断器RT14系列-1
RT14系列有填料封闭管式圆筒帽形熔断器适用于沟通 50Hz，额定电压为550V，额定电流为100A及以下的工业电 气装置的配电设备中，作为线路过载和短路爱护之用。
熔断器RT14系列-2
熔断器RT15系列
RT15型螺栓连接熔断器适用于额定电压至415V，额 定电流至400A的电路中，主要作为工厂企业及电厂等低压 配电系统中线路的过载和系统的短路爱护之用。

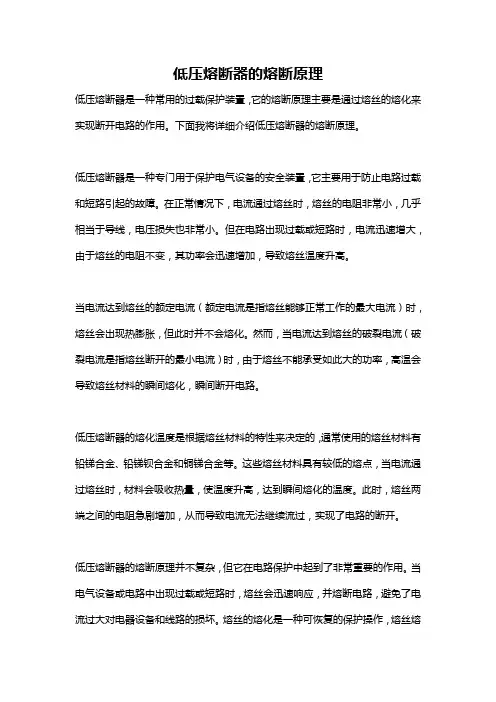

低压熔断器的熔断原理
低压熔断器的熔断原理低压熔断器是一种常用的过载保护装置，它的熔断原理主要是通过熔丝的熔化来实现断开电路的作用。
下面我将详细介绍低压熔断器的熔断原理。
低压熔断器是一种专门用于保护电气设备的安全装置，它主要用于防止电路过载和短路引起的故障。
在正常情况下，电流通过熔丝时，熔丝的电阻非常小，几乎相当于导线，电压损失也非常小。
但在电路出现过载或短路时，电流迅速增大，由于熔丝的电阻不变，其功率会迅速增加，导致熔丝温度升高。
当电流达到熔丝的额定电流（额定电流是指熔丝能够正常工作的最大电流）时，熔丝会出现热膨胀，但此时并不会熔化。
然而，当电流达到熔丝的破裂电流（破裂电流是指熔丝断开的最小电流）时，由于熔丝不能承受如此大的功率，高温会导致熔丝材料的瞬间熔化，瞬间断开电路。
低压熔断器的熔化温度是根据熔丝材料的特性来决定的，通常使用的熔丝材料有铅锑合金、铅锑钡合金和铜锑合金等。
这些熔丝材料具有较低的熔点，当电流通过熔丝时，材料会吸收热量，使温度升高，达到瞬间熔化的温度。
此时，熔丝两端之间的电阻急剧增加，从而导致电流无法继续流过，实现了电路的断开。
低压熔断器的熔断原理并不复杂，但它在电路保护中起到了非常重要的作用。
当电气设备或电路中出现过载或短路时，熔丝会迅速响应，并熔断电路，避免了电流过大对电器设备和线路的损坏。
熔丝的熔化是一种可恢复的保护操作，熔丝熔断后可以更换，使电气设备恢复正常工作。
需要注意的是，低压熔断器在选择和使用时应根据电路的额定电流、短路电流以及所需的保护特性来选取合适的规格和型号。
过小的低压熔断器可能无法有效保护电路，而过大的熔断器则可能导致设备故障后无法及时熔断。
因此，在设计和选择低压熔断器时需要根据实际情况综合考虑各种因素。
总之，低压熔断器的熔断原理是利用熔丝的瞬间熔化来实现断开电路的作用。
当电路出现过载或短路时，熔丝材料的温度升高，达到瞬间熔化温度，使电阻急剧增加，从而断开电路。
低压熔断器在电气设备和电路保护中起到了非常重要的作用，能够及时有效地保护设备免受电流过大的危害。
低压断路器和低压熔断器的选用及比较
低压断路器和低压熔断器的选用及比较低压配电系统通常采用低压断路器和熔断器作短路保护，尽管两者在作短路保护的功能是相同的，但它们在使用上也有很大区别和不同，电气工程技术人员应该了解并掌握它们的选择和使用上的差异。
一、低压断路器低压断路器（LowV oltageCircuitBreakers）又称之为自动空气开关或空气断路器，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的低压开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压等保护功能。
它可用来分配电能、不频繁地启动电动机，对电源线路及电动机等实行保护，当供电回路发生严重的过载、短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
低压断路器在分断故障电流后一般不需要更换其内部零部件，使用方便，已广泛应用于交直流低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护，包括用于不频繁地起动电动机及操作转换电路中。
1.低压断路器的分类低压断路器的分类方式较多，通常分为以下几种：（1）按交直流系统的不同，分为低压交流断路器和低压直流断路器。
（2）按灭弧介质分，有空气式和真空式，但目前使用的多为空气式低压断路器。
（3）按使用类别分，无选择型（保护装置参数不可调）和有选择型（保护装置参数可调）两类：A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。
B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。
（4）按结构型式分框架断路器（ACB：AirCircuitBreakers）：也称万能式断路器，将所有的零部件都安装在一个绝缘的或金属的框架上，有较多的结构变化、较多种的脱扣器、较多数量的辅助触头，一般选择性断路器，特别是大容量断路器，多设计成框架断路器。
低压熔断器
3、极限分断能力
指熔断器在规定的使用条件下，能可靠分断的最大短路电流值。
RT12系列熔断器技术数据
额定电压/V
熔断器代号
A1
熔断器额定电流
20
/A
415
A2
A3
A4
32
63
100
1.3 低压熔断器
1.3.5 低压熔断器的主要参数
1、熔断器的额定电压Un：
指熔断器长期工作时和熔断后所能承受的电压。 交流额定电压（单位为V）有： 220， 380，415，500， 600，1140； 直流额定电压（单位为V）有：110，220，440，800，1000，1500。
2、熔断器的额定电流In
6、保护半导体器件用熔断器的选择。
在变流装置中作短路保护时，应考虑到熔断器熔体的额定 电流是用有效值表示，而半导体器件的额定电流是用通态平 均电流表示的，应乘以1.57换算成有效值。因此，熔体的额 定电流可按下式计算：
I fu 1.57 IT ( Av)
3）电容负载设备中 熔体的额定电流＝1.6倍电容额定电流；
4）配电系统中 主回路熔体的额定电流 > 支路熔体的额定电流
5、各级熔断器间的协调配合。
为了防止越级熔断、扩大停电事故范围，各级熔断器间应有 良好的协调配合，使下一级熔断器比上一级的先熔断，从而 满足选择性保护要求。 一般，选择比为1.6:1。
熔体额定电流/A 4、6、10、16、 20、25、32 32、40、50、 63、80、
20
63
100
极限分断能力 /kA
低压熔断器符号及图形代表
低压熔断器符号及图形代表
低压熔断器是带有自动断开和重新连接能力的保险元件，是用于在潜在的电路故障条件下保护电路、设备和人员免受有害影响的装置。
在使用低压熔断器之前，要了解其符号及图形代表。
1.低压熔断器符号
一般低压熔断器都采用左侧表示断后状态，右侧表示断开状态的符号图形，用来说明各档位的不同能力。
当熔断器断开时，左边的“O”会变成右边的“I”，即断开状态。
2.低压熔断器图形代表
低压熔断器的图形代表分为两种：触点式和滑动式。
触点式的图形代表是它的特有触点构造，它的典型结构形状由一对带有触头的熔断体组成，包括两个端子；滑动式的图形代表是它的滑动构造，它的工作原理是将熔断体移动以断开或连接电路。
低压熔断器的符号和图形代表了不同类型的熔断器，它们在安全保护方面都起到了重要作用。
在安装低压熔断器时，应了解其符号及图形代表，以便正确使用，从而保障电路、设备和人员的安全。
低压熔断器原理
低压熔断器原理
低压熔断器是一种常用的电气保护装置，用于保护电路免受过载和短路等异常情况的影响，避免电路故障和火灾等事故的发生。
其工作原理主要包括熔丝热融和电磁释放两种机制。
熔丝热融是低压熔断器的主要工作原理。
这种熔断器内部有一根特殊材料制成的导线，称为熔丝。
熔丝的导电能力通常较低，可以说是熔断器中的“弱环节”。
当电路中的电流超过了熔丝所能承受的额定值时，熔丝就会发生热量累积，逐渐升高温度。
当熔丝达到其材料的熔点时，它就会融化断开，从而切断电路，起到保护的作用。
电磁释放是低压熔断器的辅助工作原理。
在某些特殊情况下，熔丝热融不能及时切断电路，如电路中的短暂过电流或电弧故障。
这时，电磁释放机构会发挥作用。
电磁释放机构通常由线圈、铁芯和触发装置等组成。
当短路或过载电流持续存在时，线圈产生磁场，通过触发装置切断电路。
低压熔断器的选择应根据电路的额定电流和额定电压等参数来进行。
对于长时间工作在额定条件下的电路，可以选择具有较低中断能力的熔断器。
而对于负荷较大的电路，需要选择中断能力较高的熔断器。
此外，还要注意低压熔断器的安装和使用要符合相应的标准和要求，以确保其正常工作，并提高电路的安全性。
2低压熔断器演示文稿介绍
1）安装新熔体前，要找出熔体熔断原因，未确定熔断原因，不要拆换熔体试送； 2）更换新熔体时，要检查熔体的额定值是否与被保护设备相匹配；
3）更换新熔体时，要检查熔断管内部烧伤情况，如有严重烧伤，应同时更换熔管。 瓷熔管损坏时，不允许用其他材质管代替。
• 图3-11 RT0系列有填料封闭管式熔断器 • (a)外形；(b)结构；(c)锡桥 • 1-熔断指示器；2-石英砂填料； • 3-指示器熔丝；4-夹头；5-夹座； • 6-底座；7-熔体；8-熔管；9-锡桥
5. NG30系列有填料密闭管式（帽形）
• 由熔断体和熔断器支持件组成
• 6. RS0系列快速熔断器：
• 熔断器广泛应用于高低压配电系统和控制系统以 及用电设备中，作为短路和过电流的保护器，是 应用最普遍的保护器件之一。
• 一。作用：短路保护 • 图1-4 • 图1-5 • 应该串联在电路中 • 正常时： • 短路时：
熔管（内装熔体）和熔座
• 一。结构和技术参数
• 1. 包括三部分
• 熔断器主要由熔体、外壳和熔座3部分组成， 其中熔体是控制熔断特性的关键元件。熔 体的材料、尺寸和形状决定了熔断特性。 熔体材料分为低熔点和高熔点两类。
• 2. 技术参数 • 1）额定电压 • 2）额定电流 • 熔断器的额定电流与熔体的额定电流 • 3）分断能力 • 4）时间-电流特性（安-秒特性） • 反时限 • 熔化电流（临界电流） • 表1-3
二。常用的低压熔断器
举例：RC1A-15/10
• 常见种类
• 1.插入式熔断器：它常用于380V及以下电 压等级的线路末端，作为配电支线或电气 设备的短路保护用。的额定电流可按以下方法选择： • 1）、保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔
