化工仪表知识(培训)
化工仪表培训资料
化工仪表培训资料1. 介绍化工仪表是化工生产过程中不可或缺的重要设备之一，主要用于监测、控制和调节化工过程中的各种物理参数。
化工仪表通常包括传感器、变送器、控制器和执行器等组件，通过采集、传递和处理各种信号，实现对化工过程参数的测量和控制。
本文档旨在为化工工程师和操作技术人员提供有关化工仪表的培训资料，包括化工仪表的基本原理、分类和应用，以及常见的化工仪表故障分析和维护方法等内容。
2. 化工仪表的基本原理化工仪表测量和控制的基本原理是根据物理量和化学量之间的相互关系进行测量和控制。
常见的化工仪表物理量包括温度、压力、流量和液位等。
化工仪表将这些物理量转化为相应的电信号，传递给控制器进行处理，并通过执行器对过程进行调节。
2.1 温度测量温度是化工过程中常用的物理量之一，常用的温度测量仪表有热电偶和热电阻。
热电偶是利用两种不同材料的电动势差随温度变化的特性实现测量，而热电阻则是利用电阻值随温度变化的特性进行测量。
2.2 压力测量压力是化工过程中重要的物理量之一，常用的压力测量仪表有压力传感器和压力变送器。
压力传感器可以将压力转化为电信号输出，而压力变送器则可以将电信号传输到远程控制室进行处理和显示。
2.3 流量测量流量是化工过程中需要不断监测和控制的物理量之一，常用的流量测量仪表有流量计和涡轮流量计。
流量计通过测量流体通过管道的速度和截面积来计算流量，而涡轮流量计则通过测量涡轮旋转的速度来计算流量。
2.4 液位测量液位是化工过程中需要实时监测和控制的物理量之一，常用的液位测量仪表有浮子式液位计和压力式液位计。
浮子式液位计通过悬挂在液体中的浮子的浮力变化来测量液位，而压力式液位计则通过测量液体的压力差来测量液位。
3. 化工仪表的分类和应用化工仪表按照其功能和应用范围可以进行不同的分类。
常见的化工仪表分类包括测量仪表、控制仪表和调节仪表等。
3.1 测量仪表测量仪表主要用于对各种物理参数进行测量和监测。
常见的测量仪表包括温度计、压力计、流量计和液位计等。
化工仪表之复杂控制系培训课件
化工仪表之复杂控制系培训课件一、引言化工仪表是化工生产过程中非常重要的设备，用来监测和控制各种工艺参数，确保化工生产过程的稳定和安全。
复杂控制系统是现代化工生产中常见的一种控制手段，它可以对多个工艺参数进行联动调节，以达到更高的生产效率和质量。
本课件将介绍化工仪表之复杂控制系统的相关知识，包括复杂控制系统的基本原理、控制策略、常见的复杂控制算法等内容。
二、复杂控制系统的基本原理复杂控制系统是一种由多个控制回路组成的控制系统，它通过对多个工艺参数进行联动调节，实现对整个生产过程的精确控制。
复杂控制系统的基本原理包括以下几个方面：1. 控制回路的设计复杂控制系统由多个控制回路组成，每个控制回路负责一个工艺参数的调节。
在设计控制回路时，需要考虑控制回路的动态特性、稳定性和鲁棒性等因素。
2. 控制策略的选择常见的复杂控制系统包括比例-积分-微分（PID）控制、模糊控制、神经网络控制等。
在选择控制策略时，需要根据实际情况选择最合适的控制策略，以达到最优的控制效果。
3. 传感器和执行器的选择传感器和执行器是复杂控制系统中至关重要的组成部分，它们用于采集和控制工艺参数。
在选择传感器和执行器时，需要考虑其精度、可靠性和适应性等因素。
三、复杂控制系统的控制策略复杂控制系统采用不同的控制策略来实现对工艺参数的调节，以达到预定的控制效果。
常见的复杂控制系统的控制策略包括以下几种：1. 比例-积分-微分（PID）控制PID控制是一种经典的控制策略，它通过对误差的比例、积分和微分进行调节，实现对工艺参数的控制。
PID控制具有简单、稳定性好等优点，广泛应用于化工生产过程中。
2. 模糊控制模糊控制是一种基于模糊逻辑的控制策略，它通过对输入信号和输出信号进行模糊化和解模糊化处理，实现对工艺参数的控制。
模糊控制具有适应性强、非线性系统控制能力强等优点。
3. 神经网络控制神经网络控制是一种基于人工神经网络的控制策略，它通过训练神经网络，实现对工艺参数的控制。
化工自动化控制仪表操作资格培训
积极参加各类技术交流和学术活 动，拓宽视野、增长见识，提高
专业素养和创新能力。
在实际工作中不断积累经验、总 结教训，持续改进和提高自己的
操作技能和工作效率。
THANK YOU
03
仪表操作技能培训
仪表启动与关闭操作
01
02
03
启动前的准备工作
检查电源、气源、信号线 路等是否正常，确认仪表 各部件完好无损。
启动步骤
按照规定的顺序，逐步启 动仪表，观察启动过程中 的各项指示，确保仪表正 常启动。
关闭步骤
在关闭仪表前，先停止所 有测量和控制功能，然后 按照规定的顺序逐步关闭 仪表，最后切断电源。
化工工艺流程简介
化工生产的基本过程
讲解化工原料的预处理、化学反应、 产品分离和精制等生产环节。
工艺流程图的识读
介绍工艺流程图的绘制方法和识读技 巧，以及常见图形符号的含义。
工艺流程中的关键控制点
分析化工工艺流程中的关键控制点， 以及如何通过自动化控制仪表实现精 确控制。
工艺流程中的安全操作
强调化工生产过程中的安全操作规范 ，以及自动化控制仪表在保障生产安 全方面的作用。
化工自动化控制仪表操作资 格培训
目 录
• 培训背景与目的 • 基础知识与理论 • 仪表操作技能培训 • 安全操作规程与注意事项 • 实际操作演练与考核 • 总结与展望
01
培训背景与目的
化工自动化控制仪表概述
化工自动化控制仪表 的定义与分类
化工自动化控制仪表 的发展趋势与挑战
化工自动化控制仪表 在化工生产中的应用
实际操作演练与考核
模拟操作环境搭建
仿真软件
01
化工仪表与本质安全培训
化工仪表与本质安全培训引言化工行业是一个危险性较高的行业，因此在该行业中进行本质安全培训是至关重要的。
化工仪表是保证化工生产安全的关键环节之一。
本文将介绍化工仪表与本质安全培训的相关内容，旨在提高化工工作者的安全意识和仪表操作技巧。
仪表基础知识了解化工仪表的基础知识是进行本质安全培训的前提。
化工仪表主要包括以下几个方面：温度仪表温度仪表用于测量和监控化工过程中的温度。
常见的温度仪表包括温度计、热电偶和红外线温度计等。
在使用温度仪表时，需要了解其使用方法、工作原理以及维护保养等知识。
压力仪表用于测量和监控化工过程中的压力。
常见的压力仪表包括压力表、压力变送器和压力开关等。
在使用压力仪表时，需要了解其量程、精度、使用环境等参数，并且需要定期进行校准。
流量仪表流量仪表用于测量和监控化工过程中的流体流量。
常见的流量仪表包括流量计、涡轮流量计和流量变送器等。
在使用流量仪表时，需要了解其适用范围、脉冲输出方式以及安装要求等知识。
液位仪表用于测量和监控化工过程中的液位。
常见的液位仪表包括液位计、浮子液位计和超声波液位计等。
在使用液位仪表时，需要了解其测量原理、安装方式以及维护养护等知识。
本质安全培训本质安全培训是化工行业中必不可少的一环。
通过本质安全培训，可以提高化工工作者的安全意识和应急处理能力，减少事故发生的可能性。
安全意识培训安全意识培训是本质安全培训的基础。
通过安全意识培训，化工工作者可以了解化工行业的安全风险和预防措施，学习正确使用化工仪表的方法，提高对安全事故的识别和应对能力。
操作规程培训化工仪表的正确操作是保证化工生产安全的前提。
在操作规程培训中，化工工作者将学习化工仪表的操作流程、注意事项和常见故障处理方法，以确保仪表的正常运行和安全使用。
应急处理培训在实际工作中，化工工作者可能会遇到突发情况和事故。
应急处理培训将教授化工工作者正确的应急处理步骤和方法，以保障人身安全和化工设备的正常运行。
培训实施与评估本质安全培训的实施与评估是培训效果的重要保证。
化工自动化控制仪表操作资格培训
简单控制系统
简单控制系统的方块图
2020/10/25
24
2.自动控制系统的被控对象是指自
动化装置所控制的( A )
A、生产设备 B、被控变量 C、工艺参数
2020/10/25
25
3.在液位自动控制系统中,自动化装置
一般至少应包括三个部分,它们是( C ) A、测量元件、变送器、控制器 B、变送器、控制器、被控对象 C、测量元件与变送器、控制器、执行器
SH/T3082-2003 石油化工仪表供电设计规范
SH/T3104-2000 石油化工仪表安装设计规范
SH3006-1999 石油化工控制室和自动分析室设计规范
SH/T3092-1990 石油化工分散控制系统设计规范
SH/T3012-2003 石油化工安全仪表系统设计规范
GB50493-2009 石油化工可燃气体和有毒气体检测报警设计规范
HG 20514 仪表及管线伴热和绝热保温设计规定
GB50093-2002 自动化仪表工程施工及验收规范
2020/1100//2255
116
国家标准的编号由国家标准的代号、国家标准发布 的顺序号和国家标准发布的年号（发布年份）构成。
国家标准分为强制性国标（GB）和推荐性国标（GB/T）。
强制性国标是保障人体健康、人身、财产安全的标准和法 律及行政法规规定强制执行的国家标准；
自燃点：是指在规定的条件下，可燃物质发生 自燃的最低温度。
可燃物在与空气共存的条件下，当达到某一温度时，与着火源
接触即能引起燃烧，并在着火源离开后仍能持续燃烧，这种 持续燃烧的现象叫着火。
2020/1100//2255
30
火灾的分类
A类 固体火灾 B类 液体或可溶化的固体火灾 C类 气体火灾 D类 金属火灾 E类 带电火灾 F类 烹饪器具内的烹饪物火灾
化工仪表培训

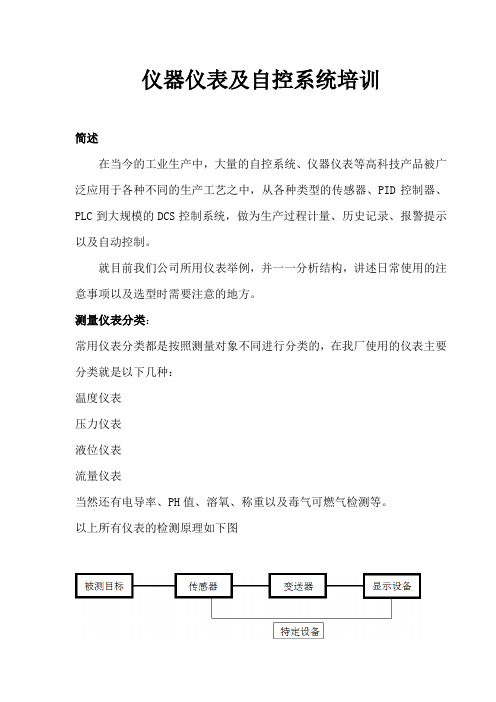

仪器仪表及自控系统培训简述在当今的工业生产中，大量的自控系统、仪器仪表等高科技产品被广泛应用于各种不同的生产工艺之中，从各种类型的传感器、PID控制器、PLC到大规模的DCS控制系统，做为生产过程计量、历史记录、报警提示以及自动控制。
就目前我们公司所用仪表举例，并一一分析结构，讲述日常使用的注意事项以及选型时需要注意的地方。
测量仪表分类：常用仪表分类都是按照测量对象不同进行分类的，在我厂使用的仪表主要分类就是以下几种：温度仪表压力仪表液位仪表流量仪表当然还有电导率、PH值、溶氧、称重以及毒气可燃气检测等。
以上所有仪表的检测原理如下图温度仪表温度仪表在我厂应用非常多，主要有热电阻、一体化温度变送器、双金属温度计、热电偶以及一些手持式的测温设备。
热电阻是通过感温部位金属的电阻值变化来测定温度的。
厂里常用的就是铂铑热电阻PT-100型的。
精度等级通常使用0.8或者1.0的，实验室使用0.5等级的。
一体化温度变送器就是相当于上图中传感器加上变送器，然后微缩在一个仪表壳内的一种测温仪表。
原理与热电阻相同。
双金属温度计原理是由两种热胀冷缩率不同的金属片压成感温元件，通过两种金属受热后位移的大小不同来移动指针显示温度。
主要用于现场不是很精确的测温使用。
精度较差，通常为量程的1.5%。
热电偶主要应用于高温端，厂里只有锅炉炉膛使用。
还有一些光学温度计或者近红外温度计,这些车间里也有使用的。
测温仪表注意事项：1、外套管部位的杂物一定要清理（如下图）；2、温度计铠装部分不要弯折；3、远传信号线尽量避免破损。
压力仪表常用的压力传感器、膜盒压力表压力传感器有很多类型，主要按安装结构不同，其工作原理也不相同，有的使用压电陶瓷的，有的使用隔离膜片与硅油的，都是将压力作用信号转变为电信号。
精度等级一般都在0.5等级。
弹簧管压力表主要是应用于无需远传的现场压力显示使用。
通过弹簧管、平面膜之类的弹性元件将压力转化为指针位移。
一般精度等级不会特别精确。
化工仪表基础知识培训 ppt课件
A、零点示值检查 （I）有零值限止钉的压力表，其指针应紧靠在限止钉上。
ppt课件
16
（II）无零值限止钉的压力表，起指针须在零值分度线上。
B、示值检查
（I）压力表指针的移动，在全分度范围内应平稳，不得有 跳动或卡住现象。
（II）在轻敲表壳后，其指针值变动量不得超过最大允许基 本误差的1/2。
现场指示型压力表在测量稳定压力时，可在测量上限值的 1/3-2/3范围内使用，在测量交变压力表，则应不大于测 量上限值的1/2为宜，对于在瞬间的测量时，允许使用在 测量上限值的3/4。
ppt课件
17
3.2 压力表：我们常用的两种压力表 1)一般压力表（弹簧管）
一般压力表适用测量无爆炸，不结晶，不凝固，对 铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。 2)隔膜压力表
ppt课件
23
（6）使用环境：温度-25-70℃。相对湿度不大于85 ％。
3.7 差压开关 差压开关是一种差压控制仪表，与压力开关类似。 差压开关的主要技术指标： （1）设定值控制范围 （2）控制精度 （3）触点容量 （4）使用环境
ppt课件
24
4、流量及检测仪表
流量是表征生产过程中所传送物料数量的数。
ppt课件
8
热电偶的测温范围及精度
热电偶 类别
分
无差等级
度
I
号
误差值{±} 测量范围
II镍铝） K
镍铬-铜镍（康铜） E
铁-铜镍（康铜） J
铜-铜镍（康铜） T
铂铑10-铂
S
铂铑13-铂
R
铂铑30-铂铑6
B
1.5℃或0.4％T
0.5℃或0.4％T 1 ℃或
化工操作工仪表知识培训10、安全仪表系统SIS
R通is过k R工ed艺uc系tio统n b本y 身的稳定性，降低风险
Inherent Process Stability
R通is过k R基ed本uc工tio艺n b控y 制系统，降低风险
Basic Process Control
Total Risk Reduction
总
的
风
险
降
低
程
度
To可ler接ab受le的Ri风sk险
Individual Process Connections
aT
DCS
DCS Indicator/ Controller
DCS Indicator/
Alarm
Individual Process Connections
aT
DCS
DCS Indicator/ Controller
DCS Indicator/
一、可接受风险
最低合理可行原则（ALARP）
1. 风险很难降低到零； 2. 风险下降越低，投资将越大； 3. 人们的“可接受风险”，与事
故后果的“严重性”相关。
一、可接受风险
化工装置可接受风险
轻微 严重 极严重 灾难性
(Ca) (Cb) (Cc)
(Cd)
死亡
≤ 0 ≤ 0.1 ≤ 1 高于极严重
五、SIL在SIS设计的应用
2. 调整冗余
1) 调整安全仪表功能的冗余设计：变 送器，逻辑处理器，和终端元件；
2) 根据：IEC61511-1的第11.4 “硬件 容错要求”；
变IEC61511-1 表5 送器，终端元件，和非PE逻辑处理器
五、SIL在SIS设计的应用
2. 调整冗余
3) 不建议SIL4：避免过度冗余、生产 、维护等问题；
化工仪表基础知识培训 马
电容式压力变送器
1—中心感应膜片 (可动电极)； 2—固定电极； 3—测量侧； 4—隔离膜片
电容式测量膜盒
压力 变化
变转
电容 量的 变化
输出 4~20 mA
单晶硅谐振式传感器：是一块单晶硅芯片上采用微电
子机械加工技术，在单晶硅芯片上制成两个完全一致 的H形状的谐振梁，并以一定的频率产生振动。其谐 振频率取决于梁的长度和张力，其梁的长度已经确定
数 字 1
2 . .
9
PI图中常见的仪表字母含义
仪表的常用名词
仪表的概念：仪表一般只是用来指示数据 用的仪器。 化工自动化仪表：对化工、煤化工等生产 过程中的各种变量(温度、压力、液位、流 量、成分等)进行自动检测、显示和控制的 仪表。 传感器：接受输入变量的信息，并按一定 规 律将其转换为同种或别种性质输出 变量的装置。
P表压
P P2
= P绝对压力 - P大气压
1
大气压
P2表压
度）
P1
P2绝压
P1负压（真空
P1绝压
0
绝对零压
当被测压力低于大气压力时，一般用负压或真
2.2 压力表 2.2.1 压力表的分类（常用的两种压力 表） 1)一般压力表（弹簧管）
一般压力表适用测量无爆炸、不 结晶、不凝固、对铜和铜合金无腐蚀作 用的液体、气体或蒸汽的压力。
电容式压力变送器
单晶硅谐振式压力变送ቤተ መጻሕፍቲ ባይዱ
3、流量及常用检测仪表
3.1：概述
介质流量---是控制生产过程达到优质高产和安全生 产以及进行经济核算所必需的一个重要参数。
仪表专业知识培训课件
化工仪表基础知识
黔希化工 马 勇
主要内容：
