KSG-2.2A GDF2.2移动式高负压烟尘净化器使用说明书

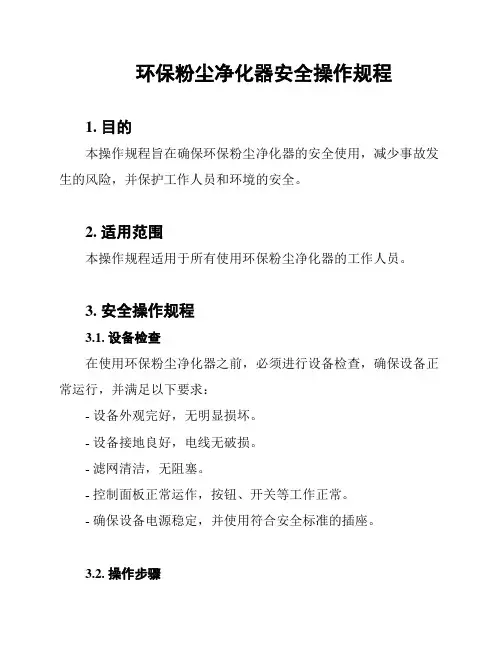

环保粉尘净化器安全操作规程
环保粉尘净化器安全操作规程1. 目的本操作规程旨在确保环保粉尘净化器的安全使用，减少事故发生的风险，并保护工作人员和环境的安全。
2. 适用范围本操作规程适用于所有使用环保粉尘净化器的工作人员。
3. 安全操作规程3.1. 设备检查在使用环保粉尘净化器之前，必须进行设备检查，确保设备正常运行，并满足以下要求：- 设备外观完好，无明显损坏。
- 设备接地良好，电线无破损。
- 滤网清洁，无阻塞。
- 控制面板正常运作，按钮、开关等工作正常。
- 确保设备电源稳定，并使用符合安全标准的插座。
3.2. 操作步骤使用环保粉尘净化器时，按照以下步骤操作：1. 将环保粉尘净化器放置在平稳的地面上，确保稳定性。
2. 连接电源线并插入电源插座。
3. 打开控制面板，按照设备说明书操作，选择合适的工作模式和风速。
4. 注意观察设备运行情况，如发现异常情况，应立即停止使用并报告维修部门。
5. 使用结束后，先关闭控制面板，再拔掉电源插头。
3.3. 安全注意事项- 禁止将非粉尘净化器相关物品放置在设备上。
- 禁止使用损坏的电源线或插座。
- 在清洁、维护或更换滤网时，务必先断开电源。
- 长时间使用设备时，应定期检查滤网并清洁或更换。
- 如需维修或保养设备，应由专业人员进行操作。
4. 应急措施在发生设备故障、泄露或其他危险情况时，工作人员应迅速采取应急措施，并立即向相关部门报告。
5. 培训和教育所有使用环保粉尘净化器的工作人员应接受必要的培训和教育，了解本操作规程并掌握正确的操作方法。
6. 违规处理对违反本操作规程的人员，将根据公司相关规定进行相应处理，包括纪律处分和法律责任。
该操作规程是为了保证环保粉尘净化器的安全运行以及工作人员的安全，执行时应严格遵守。
如有变更，将及时修订并进行培训。
焊烟净化器说明书
说明书焊接烟尘净化器目录一、使用安全守则二、工作原理三、产品结构与技术数据结构特点四、技术参数五、适用范围六、机器的正确使用及操作七、维修说明八、常见故障排除一、使用安全守则1. 所有使用人员在使用本机前，必须先接受操作培训。
2. 在检修前，切记先将电源插头拨出或切断电源。
3. 为避免意外，停机时必须将电源插头拨出或切断电源；4. 所有检修工作需有合格电工或技术人员进行。
5. 在任何情况下，都应将机器存放在干爽室内，避免雨淋，清洁本机时应使用干布。
6. 连接电源之插头需有地线，而插座亦需有保险掣。
7. 为避免电线损伤，切勿将重物辗过或用力拉扯。
8. 拔出或插入电源插头前需先将本机开关关闭。
9. 切勿在接近易燃物料、汽油及气体环境下使用本机，以免引起火警或爆炸。
10. 本机器使用说明书应完好无损地放在本机旁边。
11. 以便工作人员及时阅读。
二、工作原理烟尘通过焊烟净化器产生的负压由吸气罩吸入烟尘，经柔性吸气臂进入腔体，流速变慢使大颗粒直径的粉尘掉落下来，含微细粉尘的气流进入净化室内，粉尘的过滤分离在净化室内通过滤筒的分离作用完成，烟尘则被滤芯阻拦在其表面上，净化后的空气经风机排出，当被阻拦的烟尘在滤芯表面不断沉积时，定时开启脉冲清灰系统，手动清灰式需将滤筒取出手工清理。
静电式需定期清洗电极板三、产品结构与技术数据结构特点1．焊烟净化器由离心风机、滤筒过滤室、或静电极板式净化舱,集尘抽屉、净化器室体、脉冲清灰或手动清灰、电控装置及带吸尘罩柔性吸气臂组成。
2．焊烟净化器采用滤筒过滤器，过滤面积大，单位面积过滤流速低，因而具有很高的过滤效率。
3、焊烟净化器采用优化设计，采用进风均流导流技术，解决了一般布袋除尘器难避免的各室气流不均的现象。
4、焊烟净化器气流组织设计合理，阻力损失小，机器外形小巧，移动灵活在，操作简单，维护方便。
5、滤筒采用进口高效过滤材料，过滤效率达99.5%滤筒的使用寿命比普通滤料在正常使用条件要长很多。
烟尘颗粒浓度计使用说明书
烟尘颗粒浓度计使用说明书使用说明书一、概述烟尘颗粒浓度计是一种用于测量环境中颗粒物浓度的仪器设备。
通过该仪器，可以准确地获取烟尘颗粒的浓度数据，用于环境监测、工业控制等领域。
本使用说明书将详细介绍烟尘颗粒浓度计的使用方法及注意事项。
二、仪器参数烟尘颗粒浓度计的主要参数如下：1. 测量范围：0-1000μg/m³2. 分辨率：0.1μg/m³3. 精度：±2% (满量程)4. 响应时间：≤1秒5. 工作温度：-10℃至50℃6. 工作湿度：≤90% RH (无凝结)三、操作步骤1. 准备工作：在使用烟尘颗粒浓度计之前，确保以下工作已完成：(1) 检查电池电量是否充足，充电并更换电池（如果需要）；(2) 清洁测量口及传感器，确保无杂质；(3) 检查仪器是否完好无损，如有破损请勿使用。
2. 打开仪器：长按电源开关键，直至仪器启动并显示正常。
3. 进行测量：(1) 将测量口对准待测区域，确保仪器能正常接收颗粒物；(2) 轻触仪器顶部的“开始测量”按钮，仪器将开始测量颗粒物浓度；(3) 稍等片刻，仪器将显示出测量结果，以μg/m³为单位。
4. 结束测量：测量结束后，将仪器从测量区域移开，轻触仪器的“关闭”按钮，关闭仪器。
四、注意事项1. 使用过程中，请遵循以下安全操作规范：(1) 避免将仪器暴露于高温、高湿度环境中；(2) 避免将仪器接触水或其他液体；(3) 避免将仪器摔落或受到剧烈震动。
2. 定期校准：为了确保测量结果的准确性，建议定期将烟尘颗粒浓度计送至指定的维修点进行校准。
3. 移动时注意保护：在携带或移动烟尘颗粒浓度计时，应注意避免碰撞、摔落等操作，以免损坏仪器。
4. 维护保养：定期清洁测量口及传感器，避免污染影响测量结果。
五、故障排除如果烟尘颗粒浓度计无法正常工作，可尝试以下故障排除方法：1. 仪器无法启动：(1) 检查电池是否已装入且电量充足；(2) 确保电源开关是否正确打开。
烟尘(焊烟)净化器安全操作规程
烟尘（焊烟）净化器安全操作规程
1 工作前
1.1使用前检查确认电源线无破损漏电现象。
1.2检查确认柔性吸气臂无破损，吸风罩内无异物。
1.3打开柜门，检查确认柜内无异物，过滤器无破损。
1.4打开电源开关，开机试验，检查确认吸风罩风力正常，柜门无漏风现象。
2 作业中
2.1 将吸风口调整至作业点上方50-60cm处。
2.2打开电源开关即可正常使用。
2.3净化器严禁吸入火焰或高温熔渣。
2.4净化器严禁吸入具有爆炸性、易燃性、粘性或腐蚀性粉尘、烟雾，如油漆等。
2.5使用中，若发现吸力变小，应及时清理柜内滤芯或查明原因处理后方可使用。
2.6机器运转中若有异音或异常振动，须立即停机检修。
3 作业后：
3.1机器停止使用后，必须切断电源，收取电缆定置存放。
3.2检查滤清器，视脏堵情况清理滤清器。
3.3检查清理柜内异物。
油烟净化系统使用操作说明书
油煙淨化系統使用操作說明書一﹑設備技朮參數1﹑處理風量2000-20000m3/h基本規格2﹑除油效率>90%3﹑最高排放濃度<2.mg/NM³;4﹑輸入電壓220V~+-10%,50Hz;5﹑工作電壓電離場﹕10-13kvDc吸附場﹕7-8KvDc;6﹑工作電源電離場﹕0.3-1.0A~~吸附場﹕0.03-0.26A~﹐視規格而定﹔7﹑工作頻率20-40kh28﹑整機耗電功率50-500W,視規格而定9﹑短路保護電源25mA10﹑油煙淨化能力符合國家標准GB18483-200111﹑油煙淨化設備符合行業標准HJ/T62-2001二﹑設備使用﹑操作1﹑日常開機前的檢查工作開機前應先檢查電源連接情況﹐淨化機活動門是否關緊嚴密﹐查看淨化機底部儲油情況﹐若有較多的儲油應打開底部放油孔進行排放﹔2﹑開機運行及注意事項合上淨化電源開關﹐查看機器電源處的電源表是否正常指示﹐電流偏大或偏小時﹐可旋動電源模塊下電位器﹐調節電流至正常值。
箱體是否頻繁的火花放電聲﹐若有較多的火花放電聲﹐可旋動吸附電源模塊下的電位器﹐適當減小工作電流。
若有其它異常現象﹐應通知當地代理商派人進行檢修。
3﹑停機注意事項電源與風機合用一個開關﹐關風機即時電源斷電﹐淨化機停機。
注意風機用三相電源還是單相電。
若用三相電﹐從開關后取出一根相線﹐另取一根中線。
若電源箱使用單相220V﹐嚴禁接入308v! 三﹑設備的維護保養1﹑淨化機的日常維護本油煙淨化機經過長時間的改進提高﹐具有長期穩定工作﹐適應惡劣工作環境的能力。
日常使用中﹐應及明對淨化機的儲油進行排放﹐在一定周期內清洗高壓電場及過濾網。
2﹑高壓電場的清洗由于本淨化機的油煙淨化效率高﹐運行一段時間后高壓電場的極板上產生積油或結碳﹐若不定期進行清洗會降低電場對油煙的淨化能力。
一般清洗周期為90天﹐生意興旺﹑油煙特濃的餐廳或燒烤店的清洗周期為30-60天。
電場的清洗設有專門的清洗公司和專業清洗人員﹐非專業人員嚴禁操作本設備。
烟尘采样器操作规程
1、采样前的准备1.1滤筒前处理和称重用铅笔将滤筒编号，在（105-110）烘箱内烘烤1小时，取出放入干燥器中冷却至室温。
用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。
1.2干燥剂的装填将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。
1.3 检查仪器功能确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。
2 开机确认连接正常后，撕开仪器电源开关，在面板上的工作指示灯点亮，测试仪进入初始状态，进行自检，并显示商标、版本号等信息。
自检结束后，自动进入主菜单，界面上显示：“①设置”、“②布点”、“③工况”、“④湿度”、“⑤烟气”、“⑥采样”、“⑦查询”、“⑧维护”、“设置日期，时间，测试类别，烟温，大气压，皮托管系数”等菜单。
移动光标至相应菜单条，按“OK”键执行该项任务；或直接按菜单条对应的数字（1~9）键，也可执行任务。
3. 参数设置在主菜单状态，进入“①设置”菜单，可进行必要的参数设置，包括日期、时间、测试类别、烟温类别、大气压类别、皮托管系数、防倒吸功能。
移动光标至相应菜单条，按“OK”键可进入此条的修改状态。
3.1 日期和时间两项：显示当前日期和时间。
若日期和时间异常，则输入正确日期和时间后，按“OK”键保存。
3.2 测试类别有两个选项：烟尘、油烟。
选中此菜单，按“OK”键即可循环选择。
使用时可根据需要选择“烟尘”“油烟”，采样数据、计算按“烟尘”和“油烟”分类显示。
3.3烟温类别有三个选项：输入、预测、测量。
选中此菜单，按“OK”键即可循环选择。
选择“输入”，可直接输入烟温，而在“预测流速”和“采样”过程中不再测量；选择“预测”，在“③工况”中预测流速时预测烟温，实际采样过程中烟温不再实时测量；选择“测量”，在“预测流速”和“采样”过程中实时测量烟温。
KSG-2.2A GDF2.2移动式高负压烟尘净化器使用说明书
KSG-2.2A GDF2.2移动式高负压烟尘净化器使用说明书上海凯森环保科技有限公司Shanghai Kaisen Environmental Technology Co.Ltd目录一、产品概述 (3)二、主机设备技术参数 (4)三、工作原理 (5)四、净化器优点 (5)五、操作说明 (5)六、注意事项 (6)七、维护与检修 (6)八、常见故障与维修 (7)九、滤筒清灰及更换说明 (9)十、双工位高负压焊接烟尘净化器保修说明 (10)十一、设备操作说明和电气维护 (11)（另附电器原理图）一、产品概述上海凯森环保科技有限公司是一家长期致力于空气净化、产品研发、生产制造、工程设计和设备安装的专业环保企业。
公司产品引用德国、瑞典等国际先进技术、采用进口元件，广泛应用于焊接、铸造、金属切割、打磨、木材加工、造纸、陶瓷、烟草、化工等二百多个领域。
双工位高负压焊接烟尘净化器（图1）双工位高负压焊接烟尘净化器（图1）是我公司依据国内焊接、切割及打磨车间的具体情况，自主研发的技术领先、工艺先进的空气净化设备。
该产品采用了国际领先的聚脂微细过滤技术，对焊接、切割及打磨烟尘（0.1μm）的过滤效率可达99.9%，同时并能保证极高的气流量。
该净化器具有噪音小、性能稳定、操作使用方便等诸多优点，其品质可与世界同类产品相媲美。
此除尘净化器主要适用于净化焊接、切割及打磨所产生的干燥、无油、无腐蚀的烟尘气体。
另外本产品设计为二级过滤，一级为大颗粒火星的过滤、二级则为细小粉尘的过滤，此净化器是工业加工、焊接除烟、切割除尘、打磨除尘中所首选的烟、尘净化设备。
二、主机设备技术参数序号名称参数规格型号备注1 风机类型高压鼓风机 KS-220SB2 风机风量 372m3/h±103 处理风量 240m3/h±104 最大气压 32Kpa5 最大真空度 -27 Kpa6 电机功率 2.2KW7 使用电源 380V/50HZ8 过滤材料聚脂+微孔覆膜滤材进口9 过滤面积 8m2 2个滤筒10 压缩空气 0.5～0.6MPa 无油无水11 过滤效率＞99.9%12 噪音≤70dB(A) ±513 清灰方式脉动自动清灰滤芯内部全方位14 重量 156KG±515 外形尺寸 695×600×1200三、工作原理高压鼓风机工作时在净化器腔体内所产生的真空吸力迫使焊接、切割及打磨烟尘迅速聚集在吸气口的周围，并且在强吸力的作用下回聚到净化器内部进行净化。
工业净化设备使用说明书
工业净化设备使用说明书温州篮箭环保有限企业序言蒙您购置了我司生产的静音式烟雾净化设备，别名（除烟机），在此表示真挚的谢意！为能正确使用本设备，在使用前请认真阅读本手册。
本手册对产品的操作、保护等作了说明。
安全注意事项：手册中与人身安全和设备财富有关的信息都用表记要点显示，当辨别符出现时，一定阅读并理解与之相联系的注意事项。
辨别符为：1)表示指定的危害将会令人身和财富遇到损失。
2)表示指定的危害可能会惹起人身和财富损失。
3)表示更要注意和更要说明的地方。
注意：1)对于本手册的内容，因产品改良可能惹起产品规格等的改正，恕不另行通知，请体谅。
2)如发现本手册有疑问或错误之处，请与生产商联系，同时请见告编号：BD1605053)产品外观及功能随巷技术日趋变化未能实时更新恕不另行通知^一、设备简介静电式烟雾净化设备是高效净化回收印染整形剂、增塑剂及其余各种类工业烟尘、尾气的高性能环保设备。
1.基本特色：☆采纳静电除烟，拥有高效的除烟成效，同时还拥有必定的除去异味功能。
☆内罝微电脑控制器，操作简单，指示了然，并能够自动进行故障监控。
☆组合式设计，主要组件可方便拆装，便于保护。
工业净化设备使用说明书2.性能参数：1.办理效率：≥ 90%（温度为 75℃的体积额定风量下）：2.烟气要求：温度小于 85℃的非易燃易爆及非固态气体：3.其余参数请参照详细机型铭牌。
警示：1、设备供电电源一定带有地线，且设备接地一定靠谱（接地电阻小于 0.4Ω）。
2、办理可燃烟气时设备出入风口一定加入防火阀，且防火阀封闭后用户3.基本构造：本设备高配置系列主要因为采集烟尘的静电场组件、产生静电的高压电源组件、烟气超温保护的防火阀组件及控制系统的电箱组件四部分构成。
它们的地点如图 1 所示。
图 1 组件地点表示①高压电源组件及主控电箱；⑥均风网；②静电场调试及状态面板；⑦变径风管；③防火阀组件；⑧静电场检修门；④外控电箱；⑨集油槽及排油口；⑤静电场组件；⑩风管。
工业净化设备使用说明书
工业净化设备使用说明书温州篮箭环保有限公司.、八、-刖言蒙您购买了我司生产的静音式烟雾净化设备，又名（除烟机），在此表示真诚的谢意！为能正确使用本设备，在使用前请仔细阅读本手册。
本手册对产品的操作、维护等作了说明。
安全注意事项:手册中与人身安全和设备财产相关的信息都用标识重点显示，当识别符出现时，必须阅读并理解与之相联系的注意事项。
识别符为：1）表示指定的危害将会使人身和财产受到损失2）表示指定的危害可能会引起人身和财产损失3）表示更要注意和更要阐明的地方。
1）关于本手册的内容，因产品改进可能引起产品规格等的更改，恕不另行通知, 请谅解。
2）如发现本手册有疑问或错误之处，请与生产商联系，同时请告知编号：BD1605053）产品外观及功能随巷技术日益变化未能及时更新恕不另行通知A 、设备简介静电式烟雾净化设备是高效净化回收印染整形剂、增塑剂及其它各类型工业烟尘、尾气的高性能环保设备。
1.基本特点：☆采用静电除烟，具有高效的除烟效果，同时还具有一定的消除异味功能。
☆内罝微电脑控制器，操作简单，指示明了，并能够自动进行故障监控。
☆组合式设计，主要组件可方便拆装，便于维护。
工业净化设备使用说明书2.性能参数:1.处理效> 90% （温度为75C的体积额定风量下）：2.烟气要求：温度小于85C的非易燃易爆及非固态气体:3.其他参数请参考具体机型铭牌。
警告:3.基本结构：本设备高配置系列主要由于收集烟尘的静电场组件、产生静电的高压电源组件、烟气超温保护的防火阀组件及控制系统的电箱组件四部分组成。
它们的位置如图1所示。
图1组件位置示意①咼压电源组件及主控电箱；⑥均风网；②静电场调试及状态面板；⑦变径风管；③防火阀组件；⑧静电场检修门；④外控电箱；⑨集油槽及排油口；⑤静电场组件；⑩风管。
工业净化设备使用说明书4.基本原理图2基本原理示意如图2所示，烟气在抽风装置风机的作用下，经过烟气降温装置将烟气的温度降到合适的范围内，在经本设备的多级静电场的捕捉分离，成为较干净的气体再排出，达到烟气净化的目的。
KSJ-2.2G 移动式激光烟尘净化器说明书 3(JG02)
KSJ-2.2G 移动式激光烟尘净化器说明书 3(JG02)上海凯森环保科技有限公司Shanghai Kaisen Environmental Technology Co.Ltd目录一、产品概述 2二、工作原理 3三、操作说明 4四、注意事项 8五、维护与检修 9六、常见故障及处理方法 11七、主要附件清单 12八、联系方式 12附件：电路图一、产品概述上海凯森环保科技有限公司是一家集空气净化产品的研发、制造、工程设计和安装于一体的专业环保产品企业。
公司产品引用德国、瑞典等国际先进技术，采用进口元件，精心加工制做而成;产品广泛应用于焊接、铸造、金属切割、打磨、木材加工、造纸、陶瓷、烟草、化工等二百多个生产、加工领域。
移动式激光烟尘净化器是我公司依据国内焊接车间的具体情况，引进和吸收世界环保领域的先进技术，从焊接污染的形成、特点及危害入手，精心研制开发出的技术精良、工艺先进的空气净化、工业除尘设备。
该产品采用了国际领先的PTFE覆膜（高效玻纤）微细过滤技术，可自动清灰，过滤精度高，对烟尘的过滤效率可达99.99%，并能保持极高的气流量。
该设备适用于焊接、切割产生的干燥、无油、无腐蚀性的气体混合物的过滤净化以及稀有金属、贵重物料的回收与世界同类产品相比，具有很高的性价比，是工业加工中的理想烟尘净化设备。
技术参数序号项目参数1 风机类型 KSJG-2.22 风机处理风量 2600 m3/h3 电机功率 2.2 kw4 使用电源 380V/50Hz5 过滤面积 30㎡6 滤筒数量 3个7 过滤介质 PTFE覆膜滤纸/（高效玻纤）8 过滤效率 >99.9%9 脉冲阀数量 2个10 压缩空气 5～6 bar11 压缩空气容量 20L12 噪音 75±5dB(A)13 重量 275±10㎏14 外形尺寸（不包括吸气臂） 900×850×1745㎜二、工作原理分离：含尘烟气通过风机产生的负压经吸气臂和导灰斗进入净化室，用导流板来降低含尘烟气的流速，将含尘烟气中的大颗粒粉尘、火星进行降温、分离、再沉降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KSG-2.2A GDF2.2移动式高负压烟尘净化器使用说明书上海凯森环保科技有限公司Shanghai Kaisen Environmental Technology Co.Ltd目录一、产品概述 (3)二、主机设备技术参数 (4)三、工作原理 (5)四、净化器优点 (5)五、操作说明 (5)六、注意事项 (6)七、维护与检修 (6)八、常见故障与维修 (7)九、滤筒清灰及更换说明 (9)十、双工位高负压焊接烟尘净化器保修说明 (10)十一、设备操作说明和电气维护 (11)（另附电器原理图）一、产品概述上海凯森环保科技有限公司是一家长期致力于空气净化、产品研发、生产制造、工程设计和设备安装的专业环保企业。
公司产品引用德国、瑞典等国际先进技术、采用进口元件，广泛应用于焊接、铸造、金属切割、打磨、木材加工、造纸、陶瓷、烟草、化工等二百多个领域。
双工位高负压焊接烟尘净化器（图1）双工位高负压焊接烟尘净化器（图1）是我公司依据国内焊接、切割及打磨车间的具体情况，自主研发的技术领先、工艺先进的空气净化设备。
该产品采用了国际领先的聚脂微细过滤技术，对焊接、切割及打磨烟尘（0.1μm）的过滤效率可达99.9%，同时并能保证极高的气流量。
该净化器具有噪音小、性能稳定、操作使用方便等诸多优点，其品质可与世界同类产品相媲美。
此除尘净化器主要适用于净化焊接、切割及打磨所产生的干燥、无油、无腐蚀的烟尘气体。
另外本产品设计为二级过滤，一级为大颗粒火星的过滤、二级则为细小粉尘的过滤，此净化器是工业加工、焊接除烟、切割除尘、打磨除尘中所首选的烟、尘净化设备。
二、主机设备技术参数序号名称参数规格型号备注1 风机类型高压鼓风机 KS-220SB2 风机风量 372m3/h±103 处理风量 240m3/h±104 最大气压 32Kpa5 最大真空度 -27 Kpa6 电机功率 2.2KW7 使用电源 380V/50HZ8 过滤材料聚脂+微孔覆膜滤材进口9 过滤面积 8m2 2个滤筒10 压缩空气 0.5～0.6MPa 无油无水11 过滤效率＞99.9%12 噪音≤70dB(A) ±513 清灰方式脉动自动清灰滤芯内部全方位14 重量 156KG±515 外形尺寸 695×600×1200三、工作原理高压鼓风机工作时在净化器腔体内所产生的真空吸力迫使焊接、切割及打磨烟尘迅速聚集在吸气口的周围，并且在强吸力的作用下回聚到净化器内部进行净化。
在此过程中带火星的焊接、切割及打磨烟尘在进入净化腔体之前被阻火网框隔绝分离，而一部分有余温的焊接、切割及打磨烟尘气流则被挡流板均匀的分配在净化腔体内部以便更好的被滤筒净化。
焊接、切割及打磨烟尘进入到净化腔体内部后较大颗粒的烟尘在重力的作用下下沉到集灰斗里，而小颗粒的浮尘则在吸力所产生涡流的作用下悬浮在净化腔体内部有待滤筒的过滤。
吸附在滤筒外表面上的小颗粒灰尘经过聚集、结合等效应后，在重力的作用下滑落、下沉到集灰斗内部。
被净化过的含尘气流（新鲜空气）则在吸力的作用速送到车间内给工人一个美好的工作环境。
四、净化器优点滤筒清灰方便（滤筒内部全方位的脉冲清灰），清灰彻底。
五、操作说明1、使用该净化器前请您仔细阅读使用说明书。
2、开机前请及时检查净化器端盖是否合紧密封。
3、开机前请您仔细检查电源及电器元件是否完好连接。
4、此净化器在不工作时请及时切断电源，避免不必要的损耗。
六、注意事项1、不能对含油、含水、易燃及具有腐蚀性的烟尘进行净化，以免造成滤筒阻塞、损坏甚至引发其他事故。
2、避免带明火的物体（如：燃烧的纸屑、棉纱、烟头等）吸入净化器。
3、非专业人员请勿擅自拆装此净化器，以免给你带来不必要的麻烦。
4、定期对净化器进行检修（密封是否完好）和保养（清理灰尘），以延长其使用寿命。
6、净化器在工作时应处于平稳的地面上，以免净化器倾倒损伤。
七、维护与检修1、每天工作完成后应对净化器进行表面的卫生清理。
2、定期（根据工作量的大小来定时间）对净化器进行清灰（滤筒表面的清灰与护理、集灰斗内部灰尘的清理等）处理。
3、定期对外部连接线路进行查修，避免漏电现象出现。
4、定期检查净化器的密封效果是否良好。
5、定期由专业电气人员对电气元件进行检查和维护，确保设备正常工作。
八、常见故障与维修1、净化器开机后不工作1) 查看电路连接是否完好，否则重新连接线路。
2）电器元件是否有损坏现象，是则更换电器元件。
2、净化器开机后自动停机1）检查滤筒外表面部是否已聚集大量的灰尘，是则清理灰尘后重新试机。
2）检查净化器是否密封严紧，否则换去旧密封条后重新试机。
3、净化器温升较大1）查看线路是否已经老化，是则更换连接线路。
2）检查电器元件是否有损坏，是则更换电器元件。
4、净化器开机后噪音大1）查看风机内部是否进入杂物，是则检修风机。
2）检查净化器是否完好的密封，否则重新密封净化器（更换其密封条）。
3）查看净化器是否平稳的安放在地面上工作，否则重新调整净化器的工作位置。
4）查看紧固螺钉是否出现松动现象，是检查所有的紧固螺钉并螺紧。
5）查看消音器内部是否有杂物进入。
5、开机后出现抖动的现象严重1）检查电机是否正常工作，否则检修电机或者更换电机（电机使用寿命已到）。
2）查看风机紧固螺钉是否出现松动现象，是检查所有的紧固螺钉并螺紧。
6、净化器工作时出现风压下降，风量减小。
1）查看净化器密封是否严紧，否则更换密封垫重新试机。
2）查看滤筒是否被灰尘堵塞，是则清除滤筒表面的灰尘重新试机。
3）检查集灰斗内部的灰尘是否已满，是则处理集灰斗内部的灰尘。
4）检查电机是否在正常工作，否则检修电机或者更换电机（电机使用寿命已到）。
5）查看电器元件是否有接触不良的现象，是则重新查看连接线路并进行检修。
九、滤筒清灰及更换说明净化器的使用是有周期性的，也就是说我们要对其进行检修和保养，而净化器需要保养的主要部件则是滤筒。
滤筒的好坏直接关系到净化器过滤效率的达标度，所以说滤筒的保养和清灰则是净化器检修过程中很重要的一部分。
净化器的保养和检修过程中要牵扯到净化器滤筒的拆、装的问题，很多时间我们因为没有正确的拆装方法而导致净化器滤筒的损坏，净化器过滤效果不佳等等不良后果。
因此拆装方法对于我们维修人员或者是装配人员是非常重要的。
完好的拆装方法具体如下：1）首先打开净化器滤筒门框及上端盖的压紧搭扣，拉开滤筒门框使其靠在净化器的一侧。
2）将滤筒吊装板上的固定螺栓去掉，将耐压软管上的卡箍松开使用其和电磁阀脱开。
3）去掉滤筒下端的压紧螺母，带上防尘手套把反吹管连带电磁阀、滤筒从净化器内部依次取出。
4）使用压缩空气喷枪对滤筒的表面进行灰尘的清除，查看滤筒是否完好无损，好则只需清除表面灰尘既可，否则需要更换滤筒。
5）查看其密封条是否完好，否则需要更换密封条。
6）清除过灰尘的滤筒或者是新的滤筒按取出的方法依次反方向装入净化器内部。
8）把拆下来的紧固螺钉等零部件按反顺序安装到原位置即可。
9）盖上上端盖，关好前门框，压紧搭扣重新试机并查看净化器工作情况。
十、双工位高负压焊接烟尘净化器保修说明本公司对产品双工位高负压焊接烟尘净化器主机保修期为一年，滤筒保修期为一年，保修期内：（一）产品出现下列情况由本公司维修1、在正常工作电压和正常工作频率（每天八小时工作制）的条件下符合使用说明书要求而产生产品损害。
2、机体无损伤而出现双工位高负压焊接烟尘净化器不正常工作的。
（二）下列故障不属于本公司保修范围1、产品有明显外力损伤而引起异响或不能正常工作的。
2、未按使用说明书要求使用而导致机体损害或产品不正常工作的。
3、人为故意破坏而导致产品不能正常运行的。
十一、设备操作说明和电气维护一）操作说明1、操作前请仔细阅读说明书，检查电源电压与说明书所示电源电压是否相符（3×380V/50Hz，电压波动范围±10％），将电源插头插入专用插座。
2、检查无油、干燥的压缩空气是否接入净化器，保证供气压力0.5～0.6MPa，不得有漏气现象。
3、确认三相电源无误后，将负荷开关旋至“ON”位置，接通电源。
若面板指示灯显示红色，说明有报警故障，请查看报警说明给予解决。
若面板指示灯显示绿色，说明一切正常，将‘启动/停止’开关旋至“启动”，净化器风机启动运转，吸气口产生吸力。
4、清灰系统控制，当过滤掉的粉尘在滤芯表面沉积到一定成度，使滤芯内外压差达到预先设定值（1200-1500Pa）后，压差报警指示灯有原来绿色变为红色以示报警。
与此同时要求“停机”后执行“手动清灰”反吹功能，对滤芯进行反吹。
在按动“手动清灰”按钮的同时要保证停留时间在0.8—1秒钟，中间间隔25秒钟后（待气压达到0.5～0.6MPa），再按动“手动清灰”按钮，按照该方式循环执行5—8次，粉尘即可清理完成，最后打开滤芯门进行粉尘的清理（清理到垃圾桶内）后，再进行“风机启动”按钮按下机器工作。
5、报警指示，用来监控设备故障的发生。
当以下的二种故障情况有任一项情况发生，系统会发出报警，此时指示灯会由绿色变成红色以示报警，当工作人员发现有报警情况，请根据报警说明分析故障发生。
解除报警。
①：风机反转状态，此情况风机可以启动，吸风口向外吹气，请调换设备外接电源的相序。
②：断路保护状态，此时风机无法启动，吸气口无风量，说明电机专用断路保护器动作，切断电机电源，有可能是电机工作电流过高超出额定工作电流而自动保护。
请手动闭合断路器。
二）注意事项1、开机前详细阅读本说明书。
检查电源、气源是否接好，集灰盒是否装好。
2、本净化器使用220V/60Hz电源，若电压波动范围超过±10％，有可能造成净化器不能启动，此时必须停止使用。
3、必须使用独立的插座进行可靠接地，切勿拆除接地插脚，当长时间停用净化器时请将电源插头拔下。
4、不要损坏净化器电源线。
切勿以拉扯电源线的方式拔出净化器电源插头。
5、防止带有明火的物体（燃烧的纸屑、棉纱、烟头等）吸入净化器，以免烧坏滤芯。
6、净化器必须由专业维修人员进行维修。
7、吸气软管应避免被锐器扎破而影响吸气效果。
8、不能用于含油、含水、易燃及含腐蚀性的混合烟尘净化，以免造成滤芯阻塞、损坏及火灾事故。
9、定期进行维修以确保净化器的正常使用功能，确保集灰盒内的灰尘不能太满，否则会造成集灰盒清灰困难及净化器分离过滤能力降低。
三）维护与检修1、应定期（1-2个月）打开清空集灰盒内的灰尘。
（注：清空时必须将设备关闭）2、定期(6个月)检查电气箱内电器元件及线路情况，确保设备可靠工作。
3、随时检查清灰系统，检查气路是否漏气，保证喷吹压力为0.5～0.6MPa。
4、定期检查侧门是否密封严紧，防止净化器漏气而影响吸气效果。
5、每月将储气罐中的凝聚物释放出来。
