电话机基本原理
电话系统的原理和应用
电话系统的原理和应用1. 电话系统的基本原理•电话系统是一种通过电信网络进行语音通信的系统。
•电话系统的基本原理是将声音转换成电信号，并通过电信网络传输到接收方，再将电信号转换成声音。
•电话系统的核心组件包括电话机、交换机和传输介质。
•电话信号的传输可以通过有线或无线的方式完成。
2. 电话系统的组成部分•电话机：用于输入和输出声音，可以是座机电话或手机等移动电话设备。
•交换机：用于建立通信连接和传输电话信号的中心设备。
•传输介质：可以是电话线、光纤或无线电波等，用于传输电话信号。
•电话号码：用于标识不同电话设备的唯一号码。
3. 电话系统的工作原理1.用户拨号：–用户通过电话机输入目标号码。
–呼叫信号被转换成数字信号并发送到交换机。
2.建立连接：–交换机分析目标号码，找到对应的目标设备。
–交换机通过信号发送和路由转换，建立连接。
3.语音传输：–用户的声音被转换成电信号。
–电信号通过传输介质传送到交换机，并经过路由转换。
–交换机将电信号发送到目标设备。
–目标设备将电信号转换成声音，用户可以听到对方的声音。
4.通话结束：–当用户挂断电话时，交换机会断开连接。
–电话系统可以回收资源，并准备接纳新的电话呼叫。
4. 电话系统的应用1.个人通信：–电话系统是人们日常生活中最常用的通信方式之一。
–个人可以使用电话系统与家人、朋友、同事等进行语音通话。
–移动电话的普及使得人们可以随时随地进行通话。
2.商业通信：–公司和企业使用电话系统进行内部和外部的通信。
–电话系统可以提供多方通话、语音邮箱、呼叫转移等功能，满足商业需求。
–企业也可以利用电话系统提供客户服务和销售支持。
3.应急通信：–电话系统在紧急情况下起着重要的作用。
–公共安全机构可以使用电话系统进行紧急通报和指示。
–个人可以通过电话系统向警察、医院等寻求帮助。
4.远程办公：–随着互联网和远程办公的兴起，电话系统在远程协作中也扮演重要角色。
–通过电话系统，员工可以随时与同事进行语音会议和讨论。

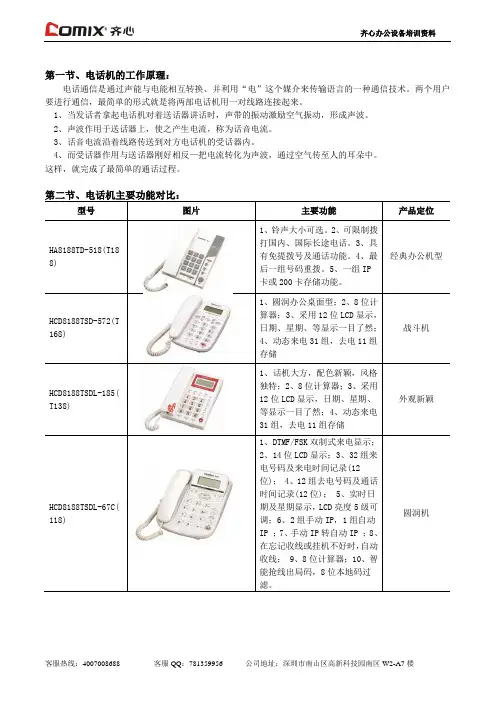

侨兴-齐心电话机设置说明
第一节、电话机的工作原理：电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。
两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。
1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。
2、声波作用于送话器上，使之产生电流，称为话音电流。
3、话音电流沿着线路传送到对方电话机的受话器内。
4、而受话器作用与送话器刚好相反—把电流转化为声波，通过空气传至人的耳朵中。
这样，就完成了最简单的通话过程。
第三节、电话机问答：1、按键作用说明1.免提键起什么作用待机时，按下免提键，就可直接拨打要拨的号码；来电时，按下免提键就可接听和正常通话；用听筒通话过程中，若要用手记录或拿东西，可按一下免提，再把听筒挂上，能转换成免提通话状态。
2.重拨键起什么作用若拨出电话号码后，听到忙音，可以在收线后再使本机处于拨号状态，听到拨号音，按重拨键，话机会自动拨出前次输入的号码。
对于有自动追拨功能的话机，在拨号遇忙线时，按重拨键（或追拨键）可自动追拨所拨出的号码，拨通后能回铃提示。
3.音量键起什么作用就是音量大小调节键，按此键可循环调节音量的大小。
4.挂断/闪断键起什么作用按此键，就是挂断现在的电话，并立即拨打另外一个电话，对于连续打很多电话的人来说比较省力5.DTMF/FSK 起什么作用就是两种不同的来电显示方式（FSK和DTMF）。
FSK制式在响铃的一、二声之间显示来电；DTMF是在响铃前显示来电。
现在国内普通推广的是FSK。
6.设置键起什么作用①日期/时间的设置：按设置键，再按1，直接输入1或2进入日期或时间设置，按数字输入需要的年月日或时间，按设置键确认，按免提键退出。
②铃声选择及音量大小的设置：按设置键，再按2，LCD会显示AL1-2-3,直接输入1进入普通铃声选择，输入2进入贵宾铃声选择，输入3进入铃声音量调节，按上、下翻键调节音量大小，按免提键退出。
③闹铃设置：按设置键，再按3，LCD会显示AL1-2-3，共3组闹铃设置，输入数字1，看到OFF闪动时直接输入闹铃时间即可。
常见电话机整机电路工作原理探析
常见电话机整机电路工作原理探析电话机是一种基本的通信工具，已经成为我们日常生活中不可或缺的部分。
电话机整机电路是指整个电话机内部的电路系统，其主要功能是完成电话的拨号、呼叫、接听、通话等基本功能。
本文将对常见电话机整机电路的工作原理进行探析。
电话机整机电路主要由以下几个部分组成：话筒、听筒、拨号盘、振铃装置、线路控制电路、放大电路、滤波电路等。
电话机电路的整体结构是一个通路导向的结构，通路从话筒开始，经过放大、滤波、线路控制等环节，最终到达听筒。
下面将对各个部分的工作原理进行详细介绍。
话筒和听筒部分是电话机中最基本的部分，直接用于声音的录制和播放。
话筒是一种能够将声音转换成电信号的装置，其中包含一个振膜和一个磁环，振膜会根据声波的变化而发生振动，这个振动将磁环中的电线圈产生的磁场变化，进而产生一个与声音有关的交流电信号。
听筒则是将电信号转换成声音的装置，其中包含一个电磁铁和一个振动膜，电磁铁的电场由电流控制，改变电磁铁的磁场会带动振动膜发生振动，进而发出人耳可听到的声音。
拨号盘用于拨号，其原理是基于DTMF（双音多频）技术，即通过按下拨号盘上的数字键，发出不同的DTMF信号，这个信号会被传输到电话交换机，进而实现电话的拨号功能。
振铃装置主要是用于接收到呼叫时，会发出响铃的声音。
振铃装置原理是基于电磁感应，接收到来自电话交换机的电信号，电流经过声音振板时，会使得振铃装置的铃铛发生震动，发出响铃声。
线路控制电路包括了接口电路和信号发送电路。
接口电路将电话所在的线路与电话交换机相连，实现电话的拨打、接听、挂断功能。
信号发送电路主要通过接口电路向电话交换机传输DTMF信号，实现电话的拨号功能。
放大电路主要作用是将话筒产生的微弱信号进行放大，以保证信号能够顺利传输到接收方。
在电话机的传输过程中，由于传输距离较长，信号会出现衰减，放大电路需要对信号进行补充，使得信号能够顺利的到达接收终端。
滤波电路的作用是降低电磁干扰和噪声。
电话交换技术基础PPT课件
程控交换与宽带交换
1.1.7 电话呼叫的基本处理过程
1、市内电话通信 用户线
中继线
用户线
用户甲
市话分局1
市话分局2
用户乙
2、长途电话通信
用户
线 中继线
长途线路
用户
中继线
转换装置：信号设备和通话设备一般不同时工作，有转换装 置完成切换。主要包括
叉簧
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
炭精送话器：
基本结构：绝缘盒（炭精），前、后电极，震动膜片
工作原理：
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
电磁受话器：
基本结构：震动膜片、极靴、永久磁铁、线圈
程控交换与宽带交换
1.1.4 脉冲电话和双音多频(DTMF)电话
双音多频电话：每次拨号，会产生两个音频信号。
高频组：1209Hz、1336Hz、1477Hz、1633Hz 低频组： 697Hz、 770Hz、 852Hz、 941Hz
1209Hz 1336Hz 1477Hz 1633Hz
697Hz
工作原理：
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
振铃电路
功能： 将交换机送来的25Hz的铃流音变成直流，并产 生两种频率不同的交替信号，驱动振铃器或蜂鸣器发声。
集成电路LS8204 由LS8204组成的振铃电路
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
极性保护电路
第1章 电信交换基础
电话的结构和工作原理
电话的结构和工作原理
1、电话由话筒和听筒、电源串联组成.
2话筒由金属盒、碳粒（碳精）、膜片构成.
人对话筒说话时，声波使膜片振动，膜片忽松忽紧地压挤碳粒，使金属盒的整体电阻忽大忽小，在电路里就产生了强弱按声音振动而变化的电流，使声音转化为变化的电流.
3、听筒由永磁铁、螺线管、薄铁片（膜片）构成.
当电路中忽强忽弱的电流通过听筒里的螺线管的时候，磁铁对听筒薄铁片的吸力就发生忽大忽小的变化，薄铁片在这种忽大忽小的力的作用下就振动起来，听筒薄铁片的振动情形跟话筒振动膜的振动情形是一样的，就听到与话筒前面的讲话相同的声音.它是使变化的电流转化为声音
4、电话的各部功能：
话筒：把声信号转化为电信号，结构与麦克风相同
听筒：把电信号转化为声信号，结构象喇叭
电话线：传递电信号
电源：提供电能。
.
5、巩固练习
1 、最简单的电话是由和、串联组成。
２、话筒是将信号变成信号，听筒是将信号变成信号。
３.电话机的工作原理：话筒把＿＿变成＿＿沿着导线把信息传到远方．听筒把＿＿变成＿＿＿。

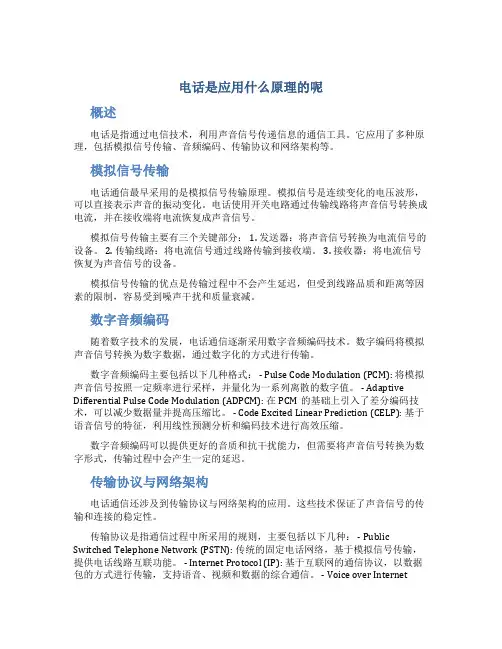

电话是应用什么原理的呢
电话是应用什么原理的呢概述电话是指通过电信技术，利用声音信号传递信息的通信工具。
它应用了多种原理，包括模拟信号传输、音频编码、传输协议和网络架构等。
模拟信号传输电话通信最早采用的是模拟信号传输原理。
模拟信号是连续变化的电压波形，可以直接表示声音的振动变化。
电话使用开关电路通过传输线路将声音信号转换成电流，并在接收端将电流恢复成声音信号。
模拟信号传输主要有三个关键部分： 1. 发送器：将声音信号转换为电流信号的设备。
2. 传输线路：将电流信号通过线路传输到接收端。
3. 接收器：将电流信号恢复为声音信号的设备。
模拟信号传输的优点是传输过程中不会产生延迟，但受到线路品质和距离等因素的限制，容易受到噪声干扰和质量衰减。
数字音频编码随着数字技术的发展，电话通信逐渐采用数字音频编码技术。
数字编码将模拟声音信号转换为数字数据，通过数字化的方式进行传输。
数字音频编码主要包括以下几种格式： - Pulse Code Modulation (PCM): 将模拟声音信号按照一定频率进行采样，并量化为一系列离散的数字值。
- Adaptive Differential Pulse Code Modulation (ADPCM): 在PCM的基础上引入了差分编码技术，可以减少数据量并提高压缩比。
- Code Excited Linear Prediction (CELP): 基于语音信号的特征，利用线性预测分析和编码技术进行高效压缩。
数字音频编码可以提供更好的音质和抗干扰能力，但需要将声音信号转换为数字形式，传输过程中会产生一定的延迟。
传输协议与网络架构电话通信还涉及到传输协议与网络架构的应用。
这些技术保证了声音信号的传输和连接的稳定性。
传输协议是指通信过程中所采用的规则，主要包括以下几种： - Public Switched Telephone Network (PSTN): 传统的固定电话网络，基于模拟信号传输，提供电话线路互联功能。
老式电话机拨号原理
老式电话机拨号原理
在老式电话机中，拨号原理是通过拨盘上的数字键盘来输入电话号码。
拨盘上通常有10个数字键，分别代表0-9的数字。
当用户拨号时，会将手指轻按拨盘上相应的数字键，然后释放手指。
每个数字键都与电话线路中的一个频率对应。
当用户按下某个数字键时，拨号机内部会发送一种特定频率的振荡信号到电话线路中。
这个振荡信号会在电话线路中传送到电话交换机，交换机通过识别振荡信号的频率来判断用户所拨的数字。
一旦交换机识别到数字，它就会将用户的电话连接到对应的目标电话号码。
在拨号结束后，电话机内部的拨号机构会自动复位到起始位置，准备下一次拨号。
这样，用户就可以通过连续按下数字键来输入想要拨打的电话号码。
总之，老式电话机的拨号原理是通过发送不同频率的振荡信号来输入数字，并通过电话线路中的交换机将用户的电话连接到目标电话号码上。
打电话原理
打电话原理打电话，是我们日常生活中经常会用到的一项通讯方式。
它是利用电话线或者无线网络等通信设备，将声音转换成电信号，通过通信网络传输到接收方，再将电信号转换回声音的过程。
那么，电话是如何实现通话的呢？下面我们就来详细了解一下打电话的原理。
首先，电话的原理可以分为有线电话和无线电话两种。
有线电话是通过电话线连接的，而无线电话则是通过无线网络进行通讯的。
无论是有线电话还是无线电话，其基本原理都是一样的，都是通过电信号的传输来实现通话。
在有线电话中，当我们拨号后，电话机内部的拨号盘会发出相应的拨号信号，这个信号会通过电话线传输到交换机。
交换机会根据拨号信号识别出我们要拨打的号码，并将信号传输到对方的电话机上。
对方的电话机接收到信号后，会将电信号转换成声音，从而实现通话。
而在无线电话中，通话的原理也是类似的。
当我们拨号后，手机会将拨号信号通过无线网络传输到基站。
基站会根据信号识别出我们要拨打的号码，并将信号传输到对方的手机上。
对方的手机接收到信号后，同样会将电信号转换成声音，从而实现通话。
除了以上的原理，电话的通话质量还与通信网络的稳定性和传输速度有关。
通信网络越稳定，传输速度越快，通话质量就越好。
因此，在日常使用电话时，我们也要注意选择通信网络信号好的地方，以确保通话质量。
总的来说，打电话的原理是通过将声音转换成电信号，通过通信网络传输到对方，再将电信号转换回声音的过程来实现的。
无论是有线电话还是无线电话，其基本原理都是一样的。
而通话质量则与通信网络的稳定性和传输速度有关。
希望通过本文的介绍，可以让大家对打电话的原理有更深入的了解。
固定电话 原理
固定电话原理
固定电话是一种通过有线电路而不是移动网络进行通信的电话系统。
它利用传统的电话线（也称为固定电话线或电话线路）传输语音信号，而不依赖于无线信号。
固定电话的原理是基于模拟信号传输。
当用户拨号时，电话机会将语音信号转换为电信号。
这些电信号经过固定电话线传输到电话交换机，然后再传输到接收方的电话机。
在接收端，电话机会将电信号转换回语音信号，使用户能够听到对方的声音。
固定电话系统中的关键组件是电话交换机。
电话交换机是一种用于处理和转接电话呼叫的中央设备。
当用户拨号时，电话交换机会将呼叫连接到目标号码所在的电话线路上。
这样，通过电话交换机，用户可以与世界各地的其他电话机进行通话。
固定电话的传输质量通常比移动电话更稳定。
因为电话线是专门设计用于语音传输的，它可以提供更好的语音质量和信号稳定性。
此外，固定电话通常不会受到移动网络信号强度或覆盖范围的限制。
然而，固定电话也有一些限制。
首先，固定电话需要安装电话线路，这可能需要一定的时间和费用。
此外，固定电话只能在电话线路所覆盖的范围内使用，用户无法在移动的情况下随时随地使用固定电话。
总的来说，固定电话是一种通过传统的电话线路进行通信的电话系统。
它的原理是将语音信号转换为电信号并通过电话线路
传输，然后将其还原为语音信号。
虽然它具有较好的通信质量和稳定性，但使用固定电话需要安装电话线路且受限于固定位置。
电话机电路图
电话机电路图1. 简介电话机是一种用于进行语音通信的设备，它采用固定线路或者无线信号的方式，实现人与人之间的远程互通。
电话机电路图描述了电话机内部各个组成部分的连接和工作原理。
2. 电话机基本组成电话机电路图主要包括以下几个基本组成部分：• 2.1 动态话筒动态话筒是用于将声音转换为电信号的输入设备。
它由一个震动的振膜、一个连接震膜的线圈和一个固定的磁环组成。
• 2.2 固定话筒固定话筒是用于将电信号转换为声音的输出设备。
它由一个连接磁环的线圈和一个固定的振膜组成。
• 2.3 打号盘打号盘是用于输入电话号码的装置。
它通常由按键和编码电路组成，通过按下相应的按键，可以输入电话号码。
• 2.4 拨叉拨叉是用于接通电话线路的开关装置。
当拨叉上升或下降时，可以连接或断开电话线路。
• 2.5 钟摆钟摆是用于控制电话铃声的装置。
它通常由一个震荡电路和铃铛组成，当有来电时，震荡电路发出信号，驱动铃铛发出铃声。
• 2.6 电源电话机需要一定的电源供电，电源主要用于提供驱动电路所需的电能。
3. 电话机电路连接电话机内部各个组成部分的连接方式如下：• 3.1 动态话筒连接动态话筒连接到电话机主电路板上的语音输入端子。
它的振膜通过连接到线圈，而线圈的另一端则通过连接到固定话筒。
• 3.2 固定话筒连接固定话筒连接到电话机主电路板上的语音输出端子。
它的振膜通过连接到线圈，而线圈的另一端则通过连接到动态话筒。
• 3.3 打号盘连接打号盘通过编码电路连接到电话机主电路板，编码电路负责将按键输入转换为电话号码。
• 3.4 拨叉连接拨叉通过连接到电话机主电路板上的线路开关，可以接通或断开电话线路。
• 3.5 钟摆连接钟摆通过连接到电话机主电路板上的铃铛驱动电路，当有来电时，电路发出信号，驱动铃铛发出铃声。
• 3.6 电源连接电源通过连接到电话机主电路板上的电源接口，提供所需的电能。
4. 电话机工作原理电话机的工作原理如下：• 4.1 语音输入用户通过动态话筒输入语音信号，话筒的振膜受到声音的刺激后，产生震动，从而使振膜上的线圈产生变化，将声音转换为电信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电话机基本原理
此原理图分为5大部分，国内的电话机基本依此原理图设计，熟悉此图，电话机基本能修。
1：极性保护电路，作用是把外线不确定的正负电压变为确定的单一极性。
2：振铃电路，来电话振铃。
3：手柄通话电路，作用是利用手柄通话与送话。
4：免提电路，免提送受话。
5：拨号电路，完成电话号码传送，分为音频与脉冲拨号
电话机型号代表的含义如：HA868(III)P/TSD-LCD
HA: 电子电话机
868：指入网证号
（iii）：外形
p/t：p为脉冲拨号，t为音频拨号
s：锁控电路
d：免提
lcd：液晶显示
电话机在待机时外线电压为50V左右，话机摘机，交换机识别后外线电压降为10V，并向主教方发送25HZ连续的
拨号音，就是我们听到的嗡嗡声。，主叫拨号，若成功，交换机向对方外线发送电压是~90-110V，25HZ响3秒，
停1秒的振铃铃流信号，被叫摘机，双方通话。若不成功，则交换机向主叫方送25HZ，响1秒停1秒的占线信号。
一：极性保护电路的任务是把外线不固定的直流电压变为固定的直流电压，防止外线极性接错，烧毁话机内部线
路，外线经压簧开关到二极管d301 302 304 304输出+向电压经r101送至开关管Q102。其中VR1为270V压敏电
阻，防止外线雷击或与220V市电相连，保护后面线路。ZD101 为90V保护稳压管，防治外线电压过高。
二：振铃电路现在有2种，1是需要外接电源的的电路，如KA2410，2是不需要外接电源的电路，如：KA1240。
分别介绍2种电路。
ka2410 8脚振铃IC，管脚作用
1电源，振铃时为27V
2触发，通过100K电阻接电源，易起振。
3低频振荡器定时电容一般为0.47UF，改变电容的容量，可以改变振铃的快慢。
4低频振荡器定时电阻150K
5地
6高频振荡器外界定时电阻180K
7高频振荡器外界电容，改变容量可以改变振铃的音调。
8输出
外线来电，铃流信号经c301耦合，R301降压D306 305 307 308整流，ZD301稳压，C301滤波得到27V的电压到
2410的1脚，2410得电后从8脚输出振铃信号3901格掉直流后经变压器T301耦合至扬声器发声。
常见故障：
不振铃，测2410的 1 5脚电压27V，有则查8脚交流10V，无则换2410，有则查C904， R306 T301及喇叭。
常振铃，C301漏电。
振铃单音，C305漏电。
振铃慢C303漏电。
不需外接电源的电路KA1240，管脚定义
1 8脚接外线
2地
3 4振荡器的定时电阻电容脚
5输出
6空
7电源滤波
三：开关电路，话机挂机切断外线，相当于开关断开，完成此任务的是开关管Q102 Q107型号是 mpsa92 代
替型号是易购得2n5401 a1013，一般0.15元一只，此管在夏季打雷易坏，坏后出现常提机，不能挂机，客户所
说的处于免提状态，一般更换即可。
四：拨号电路，作用是根据交换机的需要，产生正常双音多频或是脉冲信号。脉冲拨号时要求开关管导通的时间
为32.5ms，关段时间为68.5ms数字之间的间隔为500ms，否则交换机不能识别，1开关管导通一次，2导通2次，
以此类推，这就是前几年话机锁死用压簧能拨号得原理。拨号电路用IC实现，型号为w9145
4：9145的16 15 6为电源脚，工作时为3v左右，d101 c101组成横流源电路，防止脉冲拨号时9145断电，r102
d102 r14组成挂机记忆电路，提机时能免提重播或是在记忆库中选好播出。r104 r105 c102 q102组成提机
复位电路，高电平复位，低电平有效，6 7脚为晶振电路，振荡频率：3.579545m，此晶体性能不良，拨号不准。
14脚为拨号方式选择，5脚接地，9脚复位。1234 18 19 20 21 22 组成键盘矩阵电路，13脚指示灯电路，8
脚为净燥电路，作用是在拨号时使听筒净燥，现在采用部分净燥电路，若是全净燥，则拨号时听不到拨号音。原
理是拨号时8脚输出高电平，q105导通，使1061的14脚接地，关闭受话通道。11脚音频拨号输出，通过Q104
放大，经开关管q102送到外线。Q104坏不能音频拨号，ZD102为3.9v稳压管Q102Q107 Q103组成摘机电路
五：手柄送受话电路，主要任务是完成手柄送话与受话，拨号时静噪。一般采用tea1061或是tea1062，现在说
明1061的管脚作用。
1：线路正段正常时3.0v左右 2 3：送话放大器增益调整 4：受话放大器反向输出 5：受话放大器正向
输出
6：受话放大器增益调整 7：话筒反向输入 8：话筒正向输入 9：恒流源 10：线路负端
11：受话输入 12：降低功耗输入 13：双音多频输入 14：静噪输入 15：正电源退偶
16：稳压器退偶 17：自动增益调整agc 18：斜率调整端
送话时，话筒两端电压3.0v左右，免提为5v左右，调整rp201可以调整送话灵敏度，此电位器坏后不送话，经
话筒拾取的话音信号经c213，r214耦合到1062的6脚，在内部放大后在1脚输出到外线
c210滤处高频电磁波，坏后易出现杂音，若听筒出现杂音，一般时话筒坏。
受话时，外线的话音信号r202 c203耦合到11脚，经1062内部放大后在5脚输出，经电容c209隔直后推动听
筒，d201 d202为防止大的脉冲烧毁听筒，r204 205 206 207 组成消侧音电路，防止自己说话自己听到。
手柄电路常见的故障：
1:听筒无音，测听筒是否坏，可以用万用表电阻档断续碰触听筒两端，听听筒是否有杂音，若有测弯曲线，
好，测1061 1脚电压，3v，正常用镊子感应11脚，听听筒是否有杂音，无则1061坏，有查c203 r202及压簧
开关。
2：不送话：查话筒两端电压3.0v左右，有用镊子感应mic正极，听筒应有杂音，有则mic坏，无则VR201
话筒灵敏度调整电位器坏，实际经验，此电位器易坏，再就是压簧开关。
3：听筒杂音，一般为摔坏话筒，换话筒一般解决问题，再就是c213 c211电容漏电，c212电容矢容，
交流杂音进入话筒电路。
六：其他故障
电话机还有一特出故障，及拿起听筒无反映，一般是压敏电阻VR1 稳压管zd101 zd102 zd201坏。这几个管子坏
了会出现无音，不能拨号，不能送受话等故障。
免提电路比较复杂，现在用的不多了，暂时不说了。
特别在打雷之后！整流管，有的压敏电阻，特别是是A92，A94等开关管特爱击串，各别的也有音频放大管A42
半串状态，现象是和摘机一样！的，自动形成通路，
如果电话铃只响一声，就不想了，而对方电话显示已接，99%都是整流桥有一个臂击串！
如果铃不响27V也有芯片也是好的，也要注意一下电感线圈！从芯片输出的铃流，经过线圈（就是一个小像
变压器一样）从别端感应出直接和铃相联，这个电感是为了不让铃流，与免提相互干扰！
还有现在的电话集成化太大，把铃的控制信号与音频脉冲拨号，LCD驱动，键扫描，全集成，有的电话失常，
把所以的电全断掉放10分钟即可，或在内部个个电容短一下。而有一部分就是报废了。
