《电气识图》期末A卷-答案
电工识图试题及答案
电工识图试题及答案一、选择题（每题2分，共20分）1. 电路图中的符号“△”表示什么？A. 星型连接B. 三角形连接C. 并联连接D. 串联连接答案：B2. 在电气图纸中，用“+”表示什么？A. 接地B. 电源C. 负载D. 开关答案：B3. 交流电的符号是什么？A. DCB. ACC. SCD. RC答案：B4. 以下哪个符号代表断路器？A. SWB. MCBC. CBD. RCBO5. 电路图中的“N”通常代表什么？A. 火线B. 零线C. 地线D. 相线答案：B6. 电气图纸中，用“F”表示什么？A. 灯B. 风扇C. 保险丝D. 继电器答案：C7. 什么是三相电？A. 三根火线B. 三根零线C. 三根地线D. 一根火线和两根零线答案：A8. 电气图纸中，用“M”表示什么？A. 马达B. 电动机C. 测量D. 母线答案：B9. 电路图中的“L”通常代表什么？B. 零线C. 地线D. 相线答案：A10. 什么是单相电？A. 一根火线B. 一根零线C. 一根地线D. 一根火线和一根零线答案：D二、填空题（每题2分，共20分）1. 在电气图纸中，电流的符号是______。
答案：I2. 电路图中的符号“□”表示______。
答案：接地3. 电气图纸中，用“S”表示______。
答案：开关4. 电路图中的“P”通常代表______。
答案：功率5. 交流电的频率单位是______。
答案：赫兹6. 电路图中的“R”通常代表______。
答案：电阻7. 电气图纸中，用“T”表示______。
答案：变压器8. 电路图中的“V”通常代表______。
答案：电压9. 电路图中的“C”通常代表______。
答案：电容10. 电路图中的“Q”通常代表______。
答案：电感三、简答题（每题5分，共30分）1. 请简述星型连接和三角形连接的区别。
答案：星型连接是指各相绕组的首端连接在一起，末端分别连接到负载上；三角形连接是指各相绕组的首端与另一相绕组的末端连接，形成一个闭合的三角形。
建筑电气识图练习题
建筑电气识图练习题一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。
．A1号电气平面图的幅面尺寸为420×594。
3．标题栏的格式，在我国有统一的格式。
4．在电气平面图中点划线可表示为信号线或控制线。
．弱电平面图中—H—表示二根电话线。
26．在电气平面图中?＋?＋?＋?＋?是表示接地装置。
7.。
10．GB7159中基本文字符号不得超过三个字母。
11．建筑电气工程图是用投影法绘制的图。
12．电气系统图表示了电气元件的连接关系和接线方式。
13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。
14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。
15．电气工程图的幅面尺寸分六类，为A0~A5。
16．辅助文字符号不能超过三个字母，其中I、O、J不用。
17．电气平面图是采用位置布局法来绘制的。
18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。
19．电气平面图中电气设备和线路都是按比例绘出的。
0．TN－S系统中工作零线和保护零线共用一根导线。
21．SCB－1250－10/0.4表示三相干式电力变压器器，1250KVA，一次绕组电压为10KV，二次绕组电压为0.4KV。
22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。
23．TMY-4表示为硬铜母线，4根，宽为100mm，厚度为10mm。
4．开关柜的屏背面接线图一般都采用相对编号法绘制。
225．RVVP－3×1.5表示塑料绝缘，护套、屏蔽铜芯软线，3根1.5mm。
26．低配电系统图可采用位置布局法或功能布局法绘出。
7．变压器的差动保护可以保护变压器的短路事故。
8．电流互感器在线路中的作用是供电气测量用。
29．放射式供电线路，可靠性好，当某一条线路发生故障，不会影响其它供电线路。
0．地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20－FC。
电气期末考试题库及答案
电气期末考试题库及答案一、单项选择题1. 电路中，电压与电流的关系是（）。
A. 正比B. 反比C. 无关D. 正相关答案：A2. 欧姆定律适用于（）。
A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 所有电路答案：A3. 交流电路中，电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 正相关答案：A4. 三相电路中，星形接法和三角形接法的功率计算公式是（）。
A. P=3UIcosφB. P=√3UIcosφC. P=UIcosφD. P=√3U²cosφ答案：B5. 变压器的变压原理是利用了（）。
A. 电磁感应B. 电容器的充放电C. 电感器的自感D. 电容器的耦合答案：A二、多项选择题1. 以下哪些因素会影响电路的功率因数（）。
A. 电路的负载类型B. 电路的连接方式C. 电路的频率D. 电路的电压和电流相位差答案：A, D2. 在三相电路中，以下哪些说法是正确的（）。
A. 星形接法的线电压是相电压的√3倍B. 三角形接法的线电流是相电流的√3倍C. 星形接法的线电流等于相电流D. 三角形接法的线电压等于相电压答案：A, B3. 以下哪些元件属于无源元件（）。
A. 电阻B. 电感C. 电容D. 二极管答案：A, B, C三、判断题1. 电路中的总功率等于有功功率和无功功率之和。
（）答案：错误2. 纯电阻电路的功率因数为1。
（）答案：正确3. 电容器的阻抗随着频率的增加而增加。
（）答案：错误四、简答题1. 简述三相电路的星形接法和三角形接法的区别。
答案：星形接法中，三个绕组的一端连接在一起形成中性点，另一端分别连接到三个相线上。
线电压是相电压的√3倍，线电流等于相电流。
三角形接法中，三个绕组首尾相连形成一个闭合的三角形，每个绕组的两端分别连接到三个相线上。
线电压等于相电压，线电流是相电流的√3倍。
2. 什么是功率因数，它对电路有什么影响？答案：功率因数是衡量电路中电压和电流相位差的一个指标，它等于电路中实际功率与视在功率的比值。
电气期末试题及答案
电气期末试题及答案1. 单选题：1）电阻的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特答案：C. 欧姆2）光伏发电是指利用什么能源进行发电？A. 风能B. 水能C. 太阳能D. 火能答案：C. 太阳能3）电流的单位是什么？A. 欧姆B. 瓦特C. 安培D. 伏特答案：C. 安培4）电阻和电流之间的关系是什么？A. 电阻和电流成反比关系B. 电阻和电流成正比关系C. 电阻和电流无关D. 电阻和电流之间是非线性关系答案：A. 电阻和电流成反比关系5）直流电和交流电的区别是什么？A. 直流电是常量电流，交流电是变化的电流B. 直流电是变化的电流，交流电是常量电流C. 直流电只能在直线上流动，交流电可以在曲线上流动D. 直流电和交流电之间没有区别答案：A. 直流电是常量电流，交流电是变化的电流2. 多选题：1）以下哪些元件可以用来控制电流的流动？A. 电阻B. 电容C. 电感D. 开关答案：A. 电阻 D. 开关2）以下哪些元件可以用来改变电压的大小？A. 电阻B. 电容C. 电感D. 变压器答案：A. 电阻 D. 变压器3）以下哪些是电路中常见的用于测量电流和电压的仪器？A. 万用表B. 示波器C. 频率计D. 示廓仪答案：A. 万用表 B. 示波器4）以下哪些元件可以用来存储电能？A. 电池B. 电容C. 电感D. 发电机答案：A. 电池 B. 电容 C. 电感5）以下哪些是电路中常见的保护元件？A. 保险丝B. 断路器C. 开关D. 电容答案：A. 保险丝 B. 断路器 C. 开关3. 判断题：1）电流是带电粒子在导体中的传递造成的，如果导体中没有带电粒子，则没有电流。
答案：对2）直流电压的大小是恒定不变的，不会发生变化。
答案：对3）交流电在电路中的方向是固定不变的。
答案：错4）电阻是电流通过时产生的热量。
答案：对5）电容可以储存电荷，类似于电池。
答案：对以上是电气期末试题及答案的内容。
电气知识是工程领域中的重要基础知识，对于从事电力、电子、通信等相关工作的人来说，掌握电气知识至关重要。
习题册参考答案-《机械与电气识图(第三版)习题册》-A04-1341
· ２６６·
"##
"&#
"!#
"%#
!!"!#$!"#$%&'()
· ２６７·
#%$
#&$
#!$
##$
!!"!#$!"#$%" &'()%*+,-)%
§ １—７ 组合体的三视图
１—７—１ 根据立体图绘制三视图 （ 槽为通槽， 孔为通孔，
尺寸从图中量取， 取整数）
（１）
（２）
· ２６８·
１—７—２ 根据立体图绘制三视图 （ 槽为通槽， 孔为通孔，
ＹＷ
!!"!#!"!!"#$%&'()%
Ｘ
"%#
Ｘ
"##
ＹＨ
Ｏ
Ｚ
ＹＨ
Ｏ
Ｚ
ＹＷ
ＹＷ
· ２４５·
#$$
#"$
!!"!#!#!!"#$%" &'()%*+,-)%
#%$
##$
· ２４６·
"%#
""#
"&#
"##
!!"!#!$!!"#$%&'()$%
"'#
"$#
· ２４７·
"%#
""#
!!! "!#!$!"#$%!&'()%!
尺寸从图中量取， 取整数）
（１）
（２）
· ２６９·
１—７—３ 根据立体图绘制三视图 （ 槽为通槽， 孔为通孔，

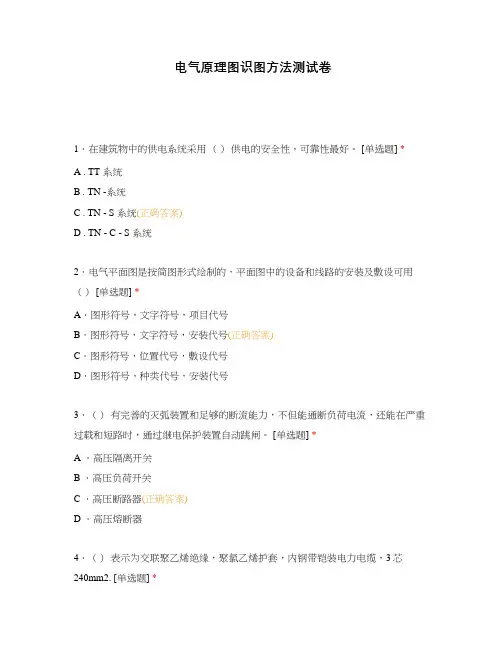

电气原理图识图方法测试卷
电气原理图识图方法测试卷1．在建筑物中的供电系统采用（）供电的安全性，可靠性最好。
[单选题] *A . TT 系统B . TN -系统C . TN - S 系统(正确答案)D . TN - C - S 系统2．电气平面图是按简图形式绘制的，平面图中的设备和线路的安装及敷设可用（） [单选题] *A．图形符号，文字符号，项目代号B．图形符号，文字符号，安装代号(正确答案)C．图形符号，位置代号，敷设代号D．图形符号，种类代号，安装代号3．（）有完善的灭弧装置和足够的断流能力，不但能通断负荷电流，还能在严重过载和短路时，通过继电保护装置自动跳闸。
[单选题] *A ．高压隔离开关B ．高压负荷开关C ．高压断路器(正确答案)D ．高压熔断器4．（）表示为交联聚乙烯绝缘，聚氯乙烯护套，内钢带铠装电力电缆，3芯240mm2. [单选题] *A .YJV20-3x240B .YJV22-3x240(正确答案)C .VVV22-3X240D .VV20-3x2405．电压互感器在系统图中文字符号为（） [单选题] *A . TVB . TA(正确答案)C . TBD . TC6．（）表示为硬铜母线4根宽125mm厚10mm。
[单选题] *A . TMY -4(125x10)(正确答案)B . CMC -4(125x10)C . TJ -4(125x10)D . BTY -4(125x10)7．（）表示塑料绝缘护套屏蔽铜芯软线，3芯1.5mm2。
[单选题] *A. RVV -3X1.5B. BVRP -3X1.5C. RVVP -3X1.5(正确答案)D. SYV -3X1.58．（）位于电力架空线的直线段上，能承受导线的垂直荷重和一侧导线的拉力，当短线时将故障范围缩小，同时给分段施工带来了方便。
[单选题] *A．终编杆B．直线杆C．分支杆D．耐张杆(正确答案)9．在 TN - C - S 系统中，将进户配电箱的金属外壳接地，称为（） [单选题] *A.工作接地B.保护接地C.防雷接地D.重复接地(正确答案)10. 大楼的接地系统，可利用桩基和基础结构中的钢筋周围共用接地体，并要求接地的电阻小于[单选题] *A. 0.5ΏB. 1Ώ(正确答案)C.4ΏD. 10Ώ11．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。
汽车电路识图期末考试A卷
《汽车电路识图》期末考试A卷(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--职业教育中心2012~2013学年度下学期《汽车电路识图》期末考试卷A卷班级：学号：姓名：一、填空题（每空2 分，共36 分）1、汽车电路的特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。
3、常见的继电器有：_________、_________、和_________。
常闭继电器也称为_________继电器，常开继电器也称_________继电器。
4、在大众公司汽车电路图中经常遇到接点标记的数字及字母，它们都具有固定的含义。
如30代表的是_________________;数字31代表的是_________;数字15代表的是___________________;X代表________________。
二、名词解释（每题5分，共10分）1、单线制：2、回路原则：三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
()3、二极管具有单向导电性 ()4、汽车上有两个电源，一个是蓄电池，一个是交流发电机 ( )5、使用二极管的时候，两个电极可以随便接。
( )6、电路图上开关的工作状态是无电状态。
( )7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器 ( )8、熔断器是一次性的产品，损坏后不能修理，只能更换。
( )9、ECM中文名称为汽车电控单元 ( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题（每题 2分，共 20分）1、下面不属于自动变速器档位指示灯的是（）。
A. P档B. R档 C ．M档2、汽车铅蓄电池的搭铁线是（）。
机械与电气识图答案
机械与电气识图答案【篇一：机械与电气识图a】《机械与电气识图》“教考分离”理论知识试卷a线姓名一、名词解释（3*3’=9’） 1、平行投影法 2、视图订二、填空题（将正确答案填入题内括号中，16*1’=16’） 4、图样的比例无论放大或缩小，图样的尺寸应该按零件的（）标注。
5、三视图之间的投影规律是：俯、左视图（）。
6、半剖视图适用于（），其剖视图与外形视图的分界线为点划线。
7、标题栏应位于图纸的（）。
装 8、绘图时应尽量采用（）比例。
9、按正投影原理画出的图形叫（）。
10、主视图所在的投影面称为（）。
11、外螺纹的规定画法是：大径用（）表示。
12、在剖视图中，内螺纹的大径用（）表示。
13、销用作零件间的（）。
14、齿轮轮齿部分的规定画法是：齿顶圆用（）绘制。
15、弹簧可用于（）等作用。
16、（）螺纹用于传动。
17、移出断面图画在（）。
18、重合断面图轮廓线用（）绘制。
19、按剖切范围的大小来分，剖视图可分为（）、半剖三、单项选择（选择一个正确答案，将相应字母填入题内的括号中，10*1’=10’）20、细点划线不能应用在（）。
a. 缩小比例b.原值比例c. 放大比例 23、正投影面用字母（）表示。
a. h b. v c. w 24、主视图与左视图（）a、长对正b、高平齐c、宽相等d、长相等25、将机件的某一部分向基本投影面投影所得的视图称为（）。
a.局部视图b.向视图c.斜视图26、在半剖视图中，剖视图部分与视图部分的分界线为：（） a.、细点画线b 粗实线、 c、双点画线 27、物体上互相平行的线段，轴测投影（） a、平行b、垂直 c、无法确定28 ）。
a.b.c.29、三面投影图在度量关系上有： ( )a. 三个投影各自独立b. 正面投影和水平投影长对正d. 正面投影和侧面投影高平齐四、判断题（将判断结果填入括号中，正确的填“√”，错误30、( )国家制图标准规定，图纸大小可以随意确定31、( )绘制图样时，尽量采用1：1的比例32、( )丁字尺与三角板随意配合，便可画出65度的倾斜线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 3 页
学年 学期 期末考试
A 卷 适用年级： 适用类别： 适用专业： 得分：
一、填空题（每题1分，共
36分）
1、机械手臂包括的气缸有_旋转气缸____、__悬臂气缸__、__提升气缸____、__气爪气缸__。
2、请列举单作用气缸有__带式输送机气缸__________，双作用气缸有旋转气缸____、__悬臂气缸__、__提升气缸____。
3、机械手臂使用什么型号的螺丝_____M_6______，又使用什么型号的内六角扳手_ _5__________。
4、带式输送机中用到了那些传感器_____光电_______、_电感___________、 光纤____________、___磁性开关_________。
5、机械手臂中用到了那些传感器____电感________、_____磁性开关__________。
6、常用扳手类型为______梅花______、___两用_________、______内六角______、__套筒__________、_____活扳手_______。
7、气缸由这几个部分组成___缸体_________、____活塞________、_____活塞杆_______、___密封圈_________、____气口________。
8、光纤传感器接线时棕色线接_DC+24V___________，蓝色线接__X 上COM__________，黑色线接____X________。
9、步进指令中置位指令是_____SET_______，驱动指令是___STL_________，结束步进指令是____RET________。
9、常开触点符号为_----1 1___________，常闭触点符号为____________，线圈符号为____________，功能指令符号为_----[ ]___________。
二、选择题（每题1分，共14分）
（ B ）1、YL-235A 上的气源组件由如下部件组成（ ）。
A 、空气过滤器、减压阀和油雾器，称为气动三联件
B 、空气过滤器和减压阀，称为气动二联件
C 、空气过滤器和减压阀，排水器称为气动三联件
D 、空气过滤器、排水器、减压阀和油雾器
（ A ）2、PLC 是由 _____发展而来的。
A 、继电器控制
B 、梯形图
C 、接触器控制
D 、晶体管控制
（ B ）3、.磁性传感器的棕色线是接（ ）功能的。
A 、 电源220V 正
B 、电源24V 正
C 、0V
D 、数据线
（ C ）4、状态的顺序可以自由选择，但是步进结束必须写入（ ）指令。
A 、MC
B 、MCR
C 、RET
D 、END
（B ）5、PLC 应用最广的编程语言是______
A 、 语句表
B 、梯形图
C 、功能模块
D 、顺序功能
流程图
（ C ）6、我校使用的PLC 是由______公司生产的。
A 、 西门子
B 、欧姆龙
C 、三菱
D 、松下
（ A ）7、FX2N-48MR 的输入继电器为（ ）点。
A 、24
B 、48
C 、256
D 、512
（ D ）8、世界上第一台PLC 是由______国家生产的。
A 、 中国
B 、日本
C 、德国
D 、美国
（ D ）9、变频器调试操作模式应调______。
A 、 P4
B 、P8
C 、P70
D 、P79
（ A ）10、梯形图程序执行的顺序是（ ）。
A 、从左到右，从上到下
B 、从右到左，从上到下
C 、从右到左，从下到上
D 、不分顺序同时执行
（ A ）11、三相交流异步电动机与皮带输送机主辊筒轴的联轴器为______。
A 、 微型十字滑块弹性联轴器
B 、微型十字轴节联轴器 B 、 微型波纹管联轴器 D 、微型高弹性联轴器
（ B ）12、三相交流异步电动机使用的电源为______。
A 、220V
B 、380V
C 、110V
D 、24V （ C ）13、变频器调速减速时间应调______。
A 、P9
B 、P2
C 、P8
D 、P10 （ B ）14、世界上第一台PLC 诞生于______。
A 、1980年
B 、1979年
C 、1969年
D 、1963年
三、简答题。
（20分）
1、请写出三菱PLC 型号的各部分含义（10分）
2N:型号
48：输入 输出总点数 M:基本单元 T ：晶体管输出
2016 -2017电气识图
姓名：__________________ 入学编号：_______________ 学号：_________________ 班级：___________________
下
16级 中专 166201、1662AS 、1662YB1、
1662YB2、1662ZB
第 2 页 共 3 页
2、请画出以下传感器的符号（10分）
金属识别传感器 光电传感器
颜色识别传感器 磁性开关
四、画图题。
（20分，每错1处扣1分）
请根据下面的I/O 分配表，画出I/O 接线图。
__________________ 入学编号：_______________ 学号：_________________ 班级：___________________
第 3 页 共 3 页
五、编程题（10分）
有九个指示灯，控制要求为：按启动按钮后，九个指示灯依次亮1秒，并不断循环，按下停止按钮后，指示灯停止工作。
设计该程序。
2）程序编辑（5分）（请合理安排程序书写的位置）
姓名：__________________ 入学编号：_______________ 学号：_________________ 班级：___________________。
