水冷螺杆式低温冷冻机组详细讲解
水冷螺杆冷水机主要组成及其工作原理
水冷螺杆冷水机制冷系统的基本原理：液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或者空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。
这样，制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。
螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。
水冷螺杆单机头制冷原理如下图：水冷螺杆双机头制冷原理如下图：1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
螺杆冷水机普通采用的是半封闭压缩机。
半封闭压缩机制冷量100～1200KW，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑油系统较复杂，躁声较高。
分为单，双螺杆型。
常见品牌：德BITZER 比泽尔﹑ GRASSO 格拉索，意大利FRASCOLD 富士豪﹑ REFCOMP 莱富康﹑ DORIN 多菱，日本 HITACHI 日立﹑ DAKIN 大金﹑ MITSUBISHI 三菱重工﹑KOBELCO 神钢﹑ MYCOM，韩国CENTURY，国外 FRICK，HOWDEN，台湾复盛﹑汉钟，中国重庆嘉陵﹑大连冰山等。
2.冷凝器冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或者气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或者空气）带走。
螺杆冷水机普通采用的是卧式壳管式水冷冷凝器。
冷凝器中制冷剂的热量被冷却水带走。
冷却水可以一次流过，也可以循环使用。
当循环使用时，需设置冷却塔或者冷却水池。
卧式壳管式冷凝器两端管板外面各用一个端盖封闭，端盖上铸有经过设计互相配合的分水筋，把整个管束分隔成几个管组。
水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组是一种常用的制冷设备，主要由压缩机、冷凝器、蒸发器和控制系统等组成。
其工作原理如下：
1. 压缩机：水冷螺杆式冷水机组采用螺杆压缩机作为主要工作设备。
压缩机通过两个螺杆的旋转，将低温低压的气体冷媒吸入，然后通过螺杆的压缩作用使其温度和压力提高，输出高温高压的气体冷媒。
2. 冷凝器：高温高压的气体冷媒经过管道进入冷凝器。
在冷凝器中，冷却水从外部流过管道，与冷媒进行热交换。
冷却水的温度升高，而冷媒的温度下降，逐渐转变为高压液体冷媒。
3. 膨胀阀：高压液体冷媒通过膨胀阀进入蒸发器。
膨胀阀控制冷媒的流量，将其从高压转变为低压，并由此引起冷媒压力和温度的降低。
4. 蒸发器：低压低温的冷媒进入蒸发器，在蒸发器中与待冷却的水进行热交换。
水从外部进入蒸发器的管道，与冷媒的低温状态下接触，从而使水的温度逐渐下降，并达到理想的冷却效果。
5. 控制系统：水冷螺杆式冷水机组配备有控制系统，用于自动控制机组的运行。
控制系统可以监测和调整机组的温度、压力和流量等参数，以确保机组的正常运行并满足制冷需求。
通过以上工作原理，水冷螺杆式冷水机组可以将热量从待冷却
的水中吸收，通过压缩和膨胀过程，将热量传递给冷却水，从而实现水的冷却。
这种冷却方式广泛应用于工业、商业和住宅等领域中，为各种设备和建筑提供制冷服务。
水冷螺杆冷水机组简介
产品概要–工作原理
压缩机
℃
35℃
蒸发器
冷凝器
7℃
膨胀阀 水冷冷水机组制冷原理图
30℃
2
螺杆式冷水机组的特点
水冷螺杆机组冷量范围（35TR-1000TR） 螺杆压缩机（使用高效半封闭式双螺杆压缩机 蒸发器为干式壳管式蒸发器 结构从单机头到四机头（分为立式和卧式） 采用热力膨胀阀节流。 PLC可编程控制器控制。 工况含盖，标准空调工况和蓄冰工况，同时可以附加部分 或全热回收功能。 分段或多级连续容量调节，满足不同符合工况，实现精确 控温。制冷剂可选用R22,R407C.
普通金属丝
SUS403（1式
oil
改进后的回油方式
5
产品概要 – 产品结构
机组主要由高效双螺杆式压缩机、壳管式蒸发器、壳管式冷凝器、热力膨 胀阀、
低压电器及控制器、及结构件构成。
6
产品概要 – 产品结构 –壳管式冷凝器
R22气体 进口
◆ 高效换热管 ◆ 管内走水、管外走氟
3
产品概要–产品结构–螺杆式压缩机
油分离器 转子 轴承
电机
◆ 组 件：电机(绝缘等级F)、轴承（航空级）、转子、油分离器及能调机构； ◆ 冷量范围：100~1500kw，COP范围5.5以下； ◆ 特 点：工作范围中等、结构简单、耐液击、效率高、排气脉动小，能调范
围大（25%~100%）
4
产品概要–产品结构–螺杆式压缩机油分离器
11
满液式蒸发器
铜管束
液体制冷剂 进入蒸发器
冷冻水进水 液体分配器
气液分离板
节流机构
12
冷凝器
导流板
高压制冷剂蒸气 进入冷凝器
水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组工作原理水冷螺杆式冷水机组是一种常见的工业冷却设备，它通过利用螺杆压缩机和冷凝器来实现制冷效果。
在工业生产中，冷水机组通常用于冷却设备或工艺过程中产生的热量，以保持设备或工艺的正常运行。
下面将详细介绍水冷螺杆式冷水机组的工作原理。
1. 冷凝器。
冷凝器是冷水机组中的一个重要组成部分，它主要用于将高温高压的气体冷凝成液体。
在水冷螺杆式冷水机组中，冷凝器通常采用水冷方式进行散热。
当高温高压的气体进入冷凝器时，冷却水会流过冷凝管道，吸收热量并将气体冷却成液体。
这样就实现了气体的冷凝过程。
2. 螺杆压缩机。
螺杆压缩机是冷水机组中的另一个核心部件，它主要用于将低温低压的蒸汽压缩成高温高压的气体。
在水冷螺杆式冷水机组中，螺杆压缩机通过旋转螺杆来实现气体的压缩。
当低温低压的蒸汽进入螺杆压缩机时，螺杆的旋转会逐渐将气体压缩成高温高压的状态，然后将其送入冷凝器进行冷凝。
3. 蒸发器。
蒸发器是冷水机组中用于吸收热量的部件，它主要用于将液体制冷剂蒸发成蒸汽。
在水冷螺杆式冷水机组中，蒸发器通常与冷却设备或工艺过程相连，通过循环水来吸收热量并将制冷剂蒸发成蒸汽。
这样就实现了冷却设备或工艺过程的降温效果。
4. 控制系统。
控制系统是冷水机组中的关键部分，它主要用于监控和调节冷水机组的运行状态。
在水冷螺杆式冷水机组中，控制系统通常包括压力传感器、温度传感器、电子控制器等设备，通过这些设备可以实现对冷水机组的自动控制和运行参数的调节。
总的来说，水冷螺杆式冷水机组的工作原理是通过螺杆压缩机将低温低压的蒸汽压缩成高温高压的气体，然后通过冷凝器将气体冷凝成液体，再通过蒸发器将液体制冷剂蒸发成蒸汽，从而实现对冷却设备或工艺过程的降温效果。
同时，控制系统可以实现对冷水机组的自动控制和运行参数的调节，确保冷水机组的安全稳定运行。
这种工作原理使得水冷螺杆式冷水机组在工业生产中得到了广泛的应用。

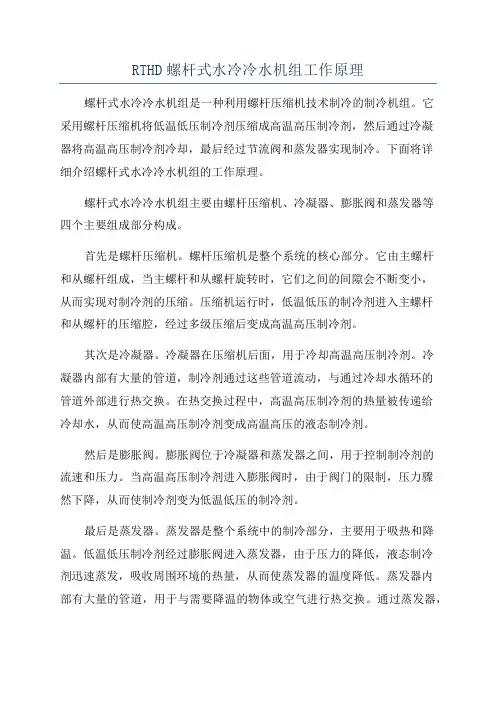

RTHD螺杆式水冷冷水机组工作原理
RTHD螺杆式水冷冷水机组工作原理螺杆式水冷冷水机组是一种利用螺杆压缩机技术制冷的制冷机组。
它采用螺杆压缩机将低温低压制冷剂压缩成高温高压制冷剂，然后通过冷凝器将高温高压制冷剂冷却，最后经过节流阀和蒸发器实现制冷。
下面将详细介绍螺杆式水冷冷水机组的工作原理。
螺杆式水冷冷水机组主要由螺杆压缩机、冷凝器、膨胀阀和蒸发器等四个主要组成部分构成。
首先是螺杆压缩机。
螺杆压缩机是整个系统的核心部分。
它由主螺杆和从螺杆组成，当主螺杆和从螺杆旋转时，它们之间的间隙会不断变小，从而实现对制冷剂的压缩。
压缩机运行时，低温低压的制冷剂进入主螺杆和从螺杆的压缩腔，经过多级压缩后变成高温高压制冷剂。
其次是冷凝器。
冷凝器在压缩机后面，用于冷却高温高压制冷剂。
冷凝器内部有大量的管道，制冷剂通过这些管道流动，与通过冷却水循环的管道外部进行热交换。
在热交换过程中，高温高压制冷剂的热量被传递给冷却水，从而使高温高压制冷剂变成高温高压的液态制冷剂。
然后是膨胀阀。
膨胀阀位于冷凝器和蒸发器之间，用于控制制冷剂的流速和压力。
当高温高压制冷剂进入膨胀阀时，由于阀门的限制，压力骤然下降，从而使制冷剂变为低温低压的制冷剂。
最后是蒸发器。
蒸发器是整个系统中的制冷部分，主要用于吸热和降温。
低温低压制冷剂经过膨胀阀进入蒸发器，由于压力的降低，液态制冷剂迅速蒸发，吸收周围环境的热量，从而使蒸发器的温度降低。
蒸发器内部有大量的管道，用于与需要降温的物体或空气进行热交换。
通过蒸发器，热量被吸收，并将温度降低的空气或物体送到应用的目标区域，从而实现制冷效果。
上述过程不断循环，制冷剂不断循环流动，从而使整个系统保持正常的制冷工作状态。
螺杆式水冷冷水机组通过控制螺杆压缩机的工作状态，可以实现制冷量的调节，以满足不同需求下的冷却要求。
总之，螺杆式水冷冷水机组的工作原理是利用螺杆压缩机将低温低压制冷剂压缩成高温高压制冷剂，通过冷凝器将高温高压制冷剂冷却，然后经过节流阀和蒸发器实现制冷。
水冷螺杆机组操作说明
水冷螺杆机组操作说明一、操作前准备1.1确认设备安装位置是否符合要求，并进行相应的检查和调整。
1.2检查供电电源是否正常，接地是否良好。
1.3检查冷却水管路是否畅通，压力是否正常。
1.4检查机组内部的水位是否正常，必要时需进行补充。
1.5检查机组内的油位是否正常，必要时需进行添加。
1.6检查空调系统的各个部件是否正常工作，如压缩机、蒸发器等。
1.7打开机组的主要电源开关，进行预热操作，使机组的各个部件达到工作温度。
二、机组启动操作2.1打开冷却水进水阀门，逐渐调整阀门开度，保持冷却水的流量稳定。
2.2打开机组的压缩机开关，并调整压缩机的转速，使其逐渐达到额定转速。
2.3打开螺杆机组的电加热开关，逐渐调整加热功率，以达到设定的冷却效果。
2.4调整机组的控制参数，如压力、温度等，使其稳定在设定值范围内。
2.5监测机组的运行状态，如压力、温度等参数是否正常，如有异常情况及时进行处理。
2.6定期检查机组的润滑油，确保其油位和质量正常，必要时进行更换。
2.7定期清洗冷却器和冷凝器，防止其堵塞并影响机组的运行效率。
三、机组停止操作3.1逐步降低机组的压缩机转速，直至停止。
3.2关闭加热开关，逐步关闭冷却水进水阀门。
3.3断开主要电源开关，彻底停止机组的运行。
3.4关闭机组的各个阀门和阀口，防止冷却剂外泄。
3.5定期检查和维护机组的各个部件，保持其正常运行。
3.6统计和记录机组的运行时间和运行情况，以便后续的维护和评估。
四、安全注意事项4.1操作人员必须熟悉机组的操作流程和相关的安全知识，严禁未经培训的人员擅自操作。
4.2在操作过程中，必须按照标准操作流程进行操作，严禁随意更改参数或关闭重要的阀门和开关。
4.3在机组运行过程中，要随时监测机组的运行状态，并及时处理异常情况，以防产生危险。
4.4操作人员需佩戴个人防护用品，如安全帽、手套、安全鞋等，以防意外伤害的发生。
4.5在停止机组运行后，要及时彻底断开电源和关闭相关的阀门，以确保安全。
水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组工作原理水冷螺杆式冷水机组是一种常见的制冷设备，它通过循环利用水来降低环境温度，广泛应用于工业生产和商业场所。
下面我们将介绍水冷螺杆式冷水机组的工作原理。
首先，水冷螺杆式冷水机组的工作原理是基于蒸发冷却的物理原理。
当水冷螺杆式冷水机组开始运行时，其中的制冷剂会吸收热量并蒸发，从而降低周围环境的温度。
这种制冷剂通常是氟利昂或氨气等物质，具有较高的蒸发热和冷却效果。
其次，水冷螺杆式冷水机组通过循环水来传递冷量。
在机组内部，制冷剂通过蒸发器吸收热量并蒸发，同时循环水经过冷凝器被冷却，然后通过冷水管路输送到需要降温的设备或场所。
这样，循环水就能够带走热量，实现降温的效果。
另外，水冷螺杆式冷水机组还通过压缩机来提高制冷剂的压缩比，从而提高制冷效率。
当制冷剂被压缩后，其温度和压力都会升高，然后通过冷凝器散热并冷却，重新变成液态，为下一个循环做好准备。
此外，水冷螺杆式冷水机组还需要配备冷却塔来散热。
冷却塔通过将循环水喷洒到塔顶，并利用自然风或风机的辅助作用，使水与空气进行充分接触，从而带走水中的热量，降低水的温度，为循环水再次输送到设备或场所提供冷量。
最后，水冷螺杆式冷水机组还需要配备控制系统来实现自动化运行。
通过传感器监测循环水的温度和压力，控制系统可以根据设定的参数自动调节制冷剂的流量和压缩机的运行状态，以保证整个系统的稳定运行和高效节能。
总的来说，水冷螺杆式冷水机组的工作原理是基于蒸发冷却和循环水传递冷量的物理原理，通过压缩机和冷却塔的配合，并借助控制系统的自动化调节，实现对环境温度的降低。
这种制冷设备在工业和商业领域有着广泛的应用，为生产和生活提供了便利和舒适的环境。
水冷螺杆式冷水机组的工作原理
水冷螺杆式冷水机组的工作原理水冷螺杆式冷水机组的工作原理水冷螺杆式冷水机组也是冷水机组的一种，由于它的主要构成部件使用了螺杆式压缩机，所以名称可称谓水冷螺杆式冷水机组。
它的冷冻出水温度范围为3℃~20℃，可广泛应用于塑胶，电镀，电子，化工，制药，印刷，食品加工等各种工业冷冻制程需使用冷冻水的领域，或大型商场，酒店，工厂，医院等各种中央空调工程中需使用冷冻水集中供冷的领域。
水冷螺杆式冷水机组主要由半封闭式螺杆压缩机、壳管式冷凝器、干燥过滤器、热力膨胀阀、壳管式蒸发器、以及电器控制部分等组成。
水冷螺杆式冷水机工作原理：机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸气被压缩成为高温高压气体，经排气管道进入冷凝器内。
高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传递给冷却水带走，而制冷剂气体则凝结为高压液体。
从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器。
在蒸发器内，低压液体制冷剂吸收冷冻水的热量而汽化，使冷冻水降温冷却，成为所需要的低温用水。
汽化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始，不断回圈，从而实现对冷冻水的冷却。
从机组出来的冷冻水，进入室内的风机盘管、变风量空气调节机等末端装置，在室内与对流空气发生热交换，在此过程中，水由于吸收室内空气的热量（向室内空气散热）而温度上升，而室内空气经过室内换热器后温度下降，在风机的带动下，送入室内，从而降低室内的空气温度，而温度上升后的冷冻水在水泵的作用下重新进入机组，如此回圈，从而达到连续制冷的目的。
水冷螺杆式冷水机组的产品特点：（1）机组压缩机选用名牌半封闭螺杆式压缩机及电控元件，配备换热高效优质铜管制作的冷凝器及蒸发器；（2）配备各类安全保护装置，效能稳定、噪音低、使用寿命长、操作简单；采用液晶显示人机介面，操作简单便捷，执行状况一目了然；（3）机型有采用单压缩机或多压缩机组合制冷系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KDSL系列水冷螺杆式低温冷冻机组是凯德利公司针对钢铁、医药、电子、化工、食品等特殊行业，根据多年工业用冷冻机组设计经验，综合国外先进技术精心设计研发的新一代低温冷冻设备，其温度围可在-30℃~ 0℃之间任意调
电气控制元件均采用国际著名品牌，性能稳定可靠，控制系统采用PLC触摸屏控制，使操作更为简便。
可根据客户需求订制各种使用工况的冷冻设备。
凯德利牌双级复叠机组是以酒精或盐水作为载冷剂的低温冷冻机机组由两台压缩机组成二元复叠式制冷系统，高温级采用R22/R404A为工质，低温级采用R23为工质，其工作过程如下：1、高温级R22/R404A循环系统：被压缩的R22/R404A高压制冷剂蒸汽从压缩机排出，经过油分离器，进入冷凝器，在冷凝器过不断流动的冷却水带走热量，凝结成高压R22/R404A液体。
液态R22/R404A制冷剂由冷凝器出来后，经过干燥过滤器、电磁阀等，进入膨胀阀节流降压为低压液体。
然后进入冷凝—蒸发器，在冷凝—蒸发器吸收R23的热量，蒸发成低压蒸汽后流入压缩机中。
制冷剂R22/R404A不断重复上述循环，保证了低温级 R23循环系统的正常运行。
2、低温级R23循环系统：被压缩的R23高压制冷剂蒸汽从压缩机排出，经过油分离器与油过滤器，进入冷凝—蒸发器，在冷凝—蒸发器过吸收R404A 级冷量，凝结成R23高压液体。
液态R23制冷剂由冷凝—蒸发器出来后，经过干燥过滤器等，进入膨胀阀节流降压为低压液体。
然后进入蒸发器，在蒸发器中R23吸收载冷剂热量，汽化蒸发为低压蒸汽后流入压缩机中。
制冷剂R23不断重复上述循环，为用户提供低温载冷剂。
本产品功率由13.2KW---300KW可供选择广泛的应用在制药、航天、军工、石油、化工、轻工业、科研、实验室、环境模拟箱等领域。
产品特点：
1、主机精选国际国际顶尖品眚压缩机，能满足机组长时间稳定运行，同时提供最优良的帽冷效果
2、电器部分采用国际品眚LG、富士、施耐德等原厂产品，工作稳定，寿命长久。
3、具有电流过载、高低压、防冻、超温、相序、廷时及水流等安全保护和报警指示功能。
4、采用316L不锈钢低温水泵具有高程流量大噪音小适合低温环境长时间运行的特点。
5、配备精密数显温度控制器，能精确控水温正负1度，设备温度围5度至零下40度。
6、316L不锈钢板式换热器，采用凯德利专有技术设计有效地解决了低温换热效率低下等问题，确保低温蒸发效果同样出色丛而实现节能环保目的
7、水冷式冷水机组冷凝为壳管式，热热管为螺纹铜管，设计合理，换热效果良好。
8、静电喷塑外壳欧化设计，美观大方，外表板采用快捷拆装形式，方便使用和维护。
