手机电路设计
AB类功放应用框图：音频功放(AB类) CP2290GITLX
Ｄ类功放应用框图：音频功放(2.1W,D类) YDA145-PZ**（带ＡＧＣ功能，防破音）
Ｄ类功放应用框图：音频功放(2.5W,D类) A7013M
ESD器件选择（ ESD器件选择（一） 器件选择
ESD破坏大多数明显的影响是器件失效，从手指或其它导体上突然的 ESD破坏大多数明显的影响是器件失效，从手指或其它导体上突然的 静电释放能够破坏静电敏感器件或者微电路。 ，ESD保护对高密度、 ESD保护对高密度、 小型化和具有复杂功能的电子设备而言具有重要意义。 ESD器件主要有两种：TVS ESD器件主要有两种：TVS 和MLV TVS（ TVS（Transient Voltage Suppresser瞬态电压抑制器）二极管 Suppresser瞬态电压抑制器）二极管 TVS二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作 TVS二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作 电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超 额电压的击穿或超额电流的过热烧毁。 MLV(MultiMLV(Multi-Layer Varistor，多层变阻器) Varistor，多层变阻器) MLV是一种基于ZnO压敏陶瓷材料，采用特殊的制造和处理工艺而制 MLV是一种基于ZnO压敏陶瓷材料，采用特殊的制造和处理工艺而制 得的高性能电路保护元件，其伏安特性符合I=kVa，能够为受保护电 得的高性能电路保护元件，其伏安特性符合I=kVa，能够为受保护电 路提供双向瞬态过压保护。
线性LDO：线性LDO稳压器被认为是最简单的方案，它只能将输入电 线性LDO：线性LDO稳压器被认为是最简单的方案，它只能将输入电 压转换到更低的电压。它最显著的缺点是热量管理，因为它的转换效率 接近于输出电压与输入电压的比值。 传统的开关稳压器（DC/DC）：开关稳压器可避开所有线性稳压器的 传统的开关稳压器（DC/DC） 效率缺点。通过使用低阻抗开关和磁存储组件，开关稳压器的效率能达 到90％以上，从而显著减少转换过程的功率损耗。 90％以上，从而显著减少转换过程的功率损耗。 无电感型开关稳压器（CHARGE PUMP）：介于线性稳压器与传统开 PUMP） 无电感型开关稳压器（ 关稳压器之间的是充电泵。在充电泵中，外部储能元件是电容而不是电 感。由于没有电感，它可以减轻潜在的电磁干扰问题充电泵的缺点是有 限的输入输出电压比以及有限的输出电流能力。
电源（二） 电源（
选择电源模块时应该注意的几点：
1、输出功率 需要确认电源模块的输出电流。 案例：MT6319的峰值电流在150MA左右，射频供电的LDO 案例：MT6319的峰值电流在150MA左右，射频供电的LDO 兼容物料（ EUP7981-28NIR1），输出电流只有150mA，在 EUP7981-28NIR1），输出电流只有150mA，在 极端条件下出现的电流临界点，出现无法拨打电话。 2、转换效率 传统的开关稳压器（DC/DC） 传统的开关稳压器（DC/DC）>无电感型开关稳压器 （Charger Pump）>线性LDO。 Pump） 线性LDO。 3、体积 线性LDO<无电感型开关稳压器< 线性LDO<无电感型开关稳压器<传统的开关稳压器。
存储器（二） 存储器（
1.CF卡英文全称Compact 1.CF卡英文全称Compact Flash Card，是由美国SanDisk公司于1994年研 Card，是由美国SanDisk公司于1994年研 制成功的，它是目前应用最为广泛的存储卡 2.SM卡英文全称Smart 2.SM卡英文全称Smart Media Card，是日本东芝研制开发的小型存储卡， Card，是日本东芝研制开发的小型存储卡， SM卡体积很小且很轻很薄。与大部分数码存储卡不同的是，SM卡由 SM卡体积很小且很轻很薄。与大部分数码存储卡不同的是，SM卡由 塑胶制成。 3.MMC卡英文全称Multi 3.MMC卡英文全称Multi Media Card，是由美国SanDisk公司和德国西门 Card，是由美国SanDisk公司和德国西门 子于1997年共同开发的多功能存储卡。 子于1997年共同开发的多功能存储卡。 4.SD卡英文全称Secure 4.SD卡英文全称Secure Digital Card，是由日本松下公司，东芝公司和 Card，是由日本松下公司，东芝公司和 美国SanDisk公司于1999年 美国SanDisk公司于1999年8月共同研制开发而成的。具有大容量、高 性能、安全等多种特点的多功能存储卡。 5.MS卡英文全称Memory 5.MS卡英文全称Memory Stick Card，由Sony公司于1997年研发推出，因 Card，由Sony公司于1997年研发推出，因 其在形状上成长方形,所以我们又管它叫作“记忆棒” 其在形状上成长方形,所以我们又管它叫作“记忆棒”。 6.XD卡英文全称Extreme 6.XD卡英文全称Extreme Digital Card,是在2003年1月9日富士公司和奥林 Card,是在2003年 巴斯合作推出的 7.TF卡英文全称Trans 7.TF卡英文全称Trans Flash Card，由SanDisk公司于2004年10月26日推 Card，由SanDisk公司于2004年10月26日推 出。TF卡使目前世界上最小的存储卡，TF卡主要使用在手机上存储多 出。TF卡使目前世界上最小的存储卡，TF卡主要使用在手机上存储多 媒体数据。
NOR+PSRAM(256Mb+64Mb)
S71PL256NC0HFW5U0
NAND+LPSDRAM(1Gb+512Mb,2.8V,1.8V)
K5D1G12DCA-D090
音频功放（ 音频功放（一）
音频功放共分为模拟和数字两大类，模拟 功放又分为A ,B类,AB类 ，数字的有D 功放又分为A类,B类,AB类 ，数字的有D类：
1.A类功放效率比较低，B类功放交越失真比较大，所以现 1.A类功放效率比较低，B 在设计中基本上不再使用。 2.AB类功放集中了A类和B 2.AB类功放集中了A类和B类功放的优点，在目前手机上使 用比较多。 3.D类功放是数字功放，具有很好的性能，但价格比AB类 3.D类功放是数字功放，具有很好的性能，但价格比AB类 功放略贵一点。
摄像头 Sensor 按键 SIM卡 卡 32K 26MHz 晶振
LCD 模块
后端芯片 (DSP)
数字基带芯片 DBB
和弦芯片
功放 PA
前端开关 Switch
其ห้องสมุดไป่ตู้多媒体 扩展应用 MP3、MPEG4….
存储器 Memory
模拟基带 芯片 ABB
射频收发器 Transceiver
电源管理芯片 PMU
2、MT6235框图 MT6235框图
音频功放（ 音频功放（三）
选择电源模块时应该注意的几点： 1。 PSRR电源纹波抑制比 PSRR电源纹波抑制比
D类功放是数字功放> AB类功放 类功放是数字功放> AB类功放
2。转换效率 D类功放是数字功放> AB类功放 类功放是数字功放> AB类功放 3。价格 D类功放是数字功放> AB类功放 类功放是数字功放> AB类功放
目录
一、手机电路设计（硬件框图） 二、元件的选型
手机电路设计（硬件框图） 手机电路设计（硬件框图）
1、手机硬件的基本原理框图 2、MT6235，MT6253，MT6225，MT6223D的BB框图 MT6235，MT6253，MT6225，MT6223D的BB框图 3、平台差异性讨论
1、手机硬件的基本原理框图
传统的开关稳压器（ 串连,20V) RT9284B-20PJ6E 传统的开关稳压器（DC/DC）应用框图：背光驱动芯片 串连 ）应用框图：背光驱动芯片(串连
传统的开关稳压器（ 串连,20V) RT9284B-20PJ6E 传统的开关稳压器（DC/DC）模块框图：背光驱动芯片 串连 ）模块框图：背光驱动芯片(串连
4、抗干扰性 不同的电源有不同的抗干扰性，根据不同情况进行分析
线形LDO应用框图：EUP7967A-33VIR1 应用框图： 线形 应用框图
线形LDO模块框图：EUP7967A-33VIR1 模块框图： 线形 模块框图
开关稳压器（ 开关稳压器（CHARGE PUMP）应用框图：并联背光驱动芯片(4路共阳极) RT9364 ）应用框图：
MT6253框图 MT6253框图
MT6225框图 MT6225框图
MT6223D框图 MT6223D框图
3、平台差异性讨论
PMU的集成； PMU的集成； Transceiver的集成； Transceiver的集成； 双卡单通集成； USB2.0支持性； USB2.0支持性； Camera和 Camera和T卡的支持；
二、元件的选型
1、电源； 2、存储器 ； 3、音频功放； 4、ESD器件； ESD器件； 5、其他器件的选择
电源（一） 电源（
目前有三种选择：线性 目前有三种选择：线性LDO稳压器、无电感型开 线性LDO稳压器 稳压器、 关稳压器(亦称为充电泵)以及传统的开关稳压器 开关稳压器( 关稳压器(亦称为充电泵)以及传统的开关稳压器(基 于电感器) 于电感器) 。
存储器（一） 存储器（
NOR Flash Memory 和NAND Flash Memory NOR和NAND是现在市场上两种主要的非易失闪存技术。 NOR和NAND是现在市场上两种主要的非易失闪存技术。 大多数情 况下闪存只是用来存储少量的代码， 这时 NOR闪存更适合一些 。 况下闪存只是用来存储少量的代码 ， 这时NOR 闪存更适合一些。 而 NAND则是高数据存储密度的理想解决方案。 NAND则是高数据存储密度的理想解决方案。 而随着技术的发展，近两年NAND+SDRAM的存储方案在手机里面也 而随着技术的发展，近两年NAND+SDRAM的存储方案在手机里面也 得到了广为应用，典型的有MTK的MT6235平台方案。 得到了广为应用，典型的有MTK的MT6235平台方案。 PSRAM 就是我们常说的内存。PSRAM（或者称FCRAM）与SRAM是有差别的， 就是我们常说的内存。PSRAM（或者称FCRAM）与SRAM是有差别的， 内部使用的是DRAM的技术，而外部使用的是SRAM的接口，功耗上 内部使用的是DRAM的技术，而外部使用的是SRAM的接口，功耗上 可能要增加，但成本减少了。 外置FLASH记忆卡 外置FLASH记忆卡 CF，SD，SM，MS，MMC等 CF，SD，SM，MS，MMC等
通信终端设备原理与维修实训 样章 五章 手机电路分析
手机电源电路中还有一些基本的电路。 1. 电池供电电路 电池供电电路是指外接电源或者电池供电到手机的转换电路和保护电路。手机电池电压 和外接电源电压经过电池供电电路以后，一般称为 B+电压或者 BATT、VBATT 等。 2. 开机信号电路 手机开机以后，手机各个功能电路才会得到工作电压，关机以后就没有工作电压。所以 稳压电源 IC 要受到手机开关机信号的控制。手机开机第一步是通过按下开关机键，产生开 机信号，去触发启动稳压电源。开机信号常用 ON/OFF、POWERON、POWERKY 等表示。 手机的开机方式有两种：一种是高电平开机方式，当开关键被按下时候，开关键触发端 接到电池电压，用高电平去触发启动电源 IC。二种是低电平开机方式，当开关机键被按下 时候，开关键触发端接地，用低电平去触发启动电源 IC。这两种方式没有好坏之分，在电 路图中观察，如果开机键一端接电池正极，则是高电平开机方式，如果开机键一端接电池地， 则是低电平开机方式。 3. 升压电路 由于电池电压较低，而有些电路需要较高工作电压，或者电池电压随着用电时间增长而 降低，所以手机中常采用升压电路。当然并不是所有的手机都有升压电感，要看手机厂家和 手机电路设计而定。 升压电路本质是开关稳压电源，由电感、电源模块（一般是稳压电源 IC，提供电子开 关）、放电电容、续流二极管等配合组成，完成对手机电池电压小幅度提升，如图 5-4 所示。 升压电路中的电感经常被称为升压电感，或者是储能电感。
5.2 手机充电电路
市场所谓的充电器，实际上是适配器，我们有必要区分这两种功能。适配器主要是把交 流市电转换成直流电，根据电池的规格提供相应的电压电流，一般采用恒压恒流方式，能够 隔离主电压和危险电压，对市电波动有一定耐受力，需要时可安全关断。
而充电器的主要功能是把充电电流限制在一个安全水平上，主要采用恒流方式，能检测 充电的完成，根据某种算法终止充电以延长电池寿命，若发现电池异常可终止充电。GSM 手机通常包含充电功能，与手机配套的只需适配器。
手机PCB设计指导
手机PCB LAYOUT 规范一 PCB堆叠:1.关于天线.①.天线面积和高度：双极天线面积≥500m㎡,单极天线面积≥300m㎡,高度≥7mm.②.天线两馈点的中心距离应为4-5mm，且信号馈点下面所有层都不铺地，信号馈点最好靠板框内侧.③.天线投影区内尽量不要放任何元器件，天线附近不能放振子、SPEAKER、RECEIVER等较大的金属结构件.④.天线不要靠SIM卡座太近，最好远离.2. 射频，音频，基带布局.①.射频部分和音频部分尽量保持较大距离.②.音频部分尽量靠近基带.③.射频功放与RF收发IC最好单独屏蔽;并且射频功放尽量远离接收SAWF部分.④. MTK6139与RF3166要分别屏蔽,RF3166要单独屏蔽,与天线开关分开.发射匹配电路要靠近TRX输出端.⑤. 受话器部分电路元件的摆放近放在喇叭的附近且尽量对称放置.⑥. RF屏蔽盖, BT, FM屏蔽盖尽量使用现有机型相同的尺寸.目前的RF尽量参考632/X805的设计.3. 与工艺有关的问题.①. 贴片元件的焊盘边缘与BGA丝印框的间距≥0.4mm.贴片零件尽量不要靠近PCB边框.至少>=0.5mm以上.②. 贴片元件的焊盘边缘与屏蔽支架的焊盘边缘≥0.4mm，③. FPC焊盘的PCB边缘间距＞2mm.④. 主板上FPC（KEY板，SIM板）的焊盘边缘间距≥0.4mm，其焊盘长度为≥1.8-2.8mm,宽度为0.4mm，其拖焊方向离焊盘最近的元件与FPC焊盘的边缘间距＞5mm，拖锡位中心位置的两边5mm处不能有元件与接地铜皮，（过近会将造成附近的元件上锡）⑤. 需要后焊的元件，两焊点的内侧边缘间距＞1mm，与其它的元件之间的边缘间距＞1mm,方便焊接最少一个面在3mm之间没有其它的元件.ESD器件和压敏电阻是否都放在被保护线路的入口处，并且信号线的走向是否都先经过ESD器件，再连到其它的元件引脚上⑥. 对于折叠机和滑盖机应避免设计长度较长的FPC，最好两面加地屏蔽层；⑦. LED灯的放置方向尽量一致.⑧. 摆放零件整齐,美观.二. PCB Layout1. RF(MTK6139)部分.①. I/Q线一定要走差分线，(平行走线且等长),注意不被其他走线（上下两层的走线）干扰；②. 26MHz(SYSCLK)、VAFC、VAPC这三个网络必须地全包围的方式走线, PA EN、BANDSW、HB、LB、PCS RX、走线尽量作包地处理；SDATA、SCLK、LE三个网络的走线保持在同一层且保持在一个CLASS中③. RF的26MHz晶体线走表层,线宽4mil,不宜过宽,下面（一层和二层）的地要挖掉。
手持式产品开关机电路设计
手持式产品开关机电路设计
目前市场上出现越来越多手持式形态的产品，往往需要搭载电池。
从电池使用寿命以及充电一次的使用时长考虑，一般都会增加强制关机功能，即芯片等耗电器件彻底掉电的情形。
例如我们手机的开机键设计，仅用一个键通过不同的触发方式就能实现长按掉电、长按开机、连按截屏等功能，只要通过以下这个简单电路即可实现：
一、强制开机
长按KEY，电流流向如图所示，此时mos管S极电压高于G极，mos管导通，电源给到芯片供电。
此阶段等效于手机开机时，长按电源键，屏幕未点亮阶段。
那么什么时候应该结束长按呢？如下图所示，MCU连通电源启动后，通过Ctr2给高电平信号，Q1三极管导通，此时12V通过三极管到地，mos管持续导通，屏幕点亮，人手此时可以松开KEY，机器已正常启动。
二、按键功能
如果要实现短按、连按等具体功能，则通过如下方案，Ctr1端口感应到高低电平的变化，从而实现对应功能。
三、强制关机
此时所说的强制关机，其实是通过软件功能实现的掉电关机控制，Ctr2高阻或是输出低电平，Q1关断，R1无电流流过，mos管关断，电源供电停止，整机断电。
直到下一次强制开机，芯片等负载才会重启。
总结，此电路通过一颗按键的巧妙设计，既有纯硬件控制，也有软件驱动，共同满足了手持产品的低功耗和功能需求。
射频电路的设计原理及应用
一、射频电路组成和特点：
普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。
其主要负责接收信号解调；发射信息调制。
早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。
更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。
（射频电路方框图）
1、接收电路的结构和工作原理：
1
接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。
1、该电路掌握重点:
（1）、接收电路结构。
（2）、各元件的功能与作用。
（3）、接收信号流程。
电路分析:
（1）、电路结构。
接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。
早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。
2
（接收电路方框图）
（2）、各元件的功能与作用。
1)、手机天线：
结构：（如下图）
由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。
3。
RF电路与测试
1710MHz--l785MHz 1805MHz—1880MHz
双工频率间隔:
45MHz，载波间隔：200kHz
95MHz
每载波时隙数:
8(当前全速率)／16(今后半速率)
8(当前全速率)／16(今后半速率)
每帧长度:
4．615ms，每时隙长：577μs
4．615ms，每时隙长：577μs
传输速率:
4， 对于直接变化的线性接收机，解调用的本振
VCO
信号由射频VCO产生经过分频、移相处理得到。
不论那种解调电路，输出的都是基带信号RXI/Q. GSM的基带信号频率为 67.707KHz。CDMA基带频率为615KHz。
接收机单元—电路结构
无线接收机有两大类： 外差式接收机；直接变化的接收机。
多数的移动通讯设备的接收机都是采用超外差(Super-Heterodyne)的接收机， 其关键部件为“下变频器”－－通常所指的“接收混频器”，可以根据混频单元来区 分：超外差一次变频接收机、超外差二次变频接收机。
接收机中AGC的作用是：当天线端的RF信号电平在大范围内变化时，保证 I／Q输出信号的电平基本不变；在监听时隙探测相邻小区基站的下行广播信 号强度，配合完成越区切换功能。
接收机单元—天线电路
Antenna: 天线电路:
把电路中的高频信号与空中高频电磁波信号进行转换. 分离接收、发射射频信号，使接收、发射信号到各自目标电路去。
GSM 1st Mixer LNA
AGC
RX 1st IF SAW
AMP
AGC
2nd Mixer
RX 2nd IF SAW
AMP AGC
I/Q正交 解调器
IP OUT IN OUT QP OUT QN OUT

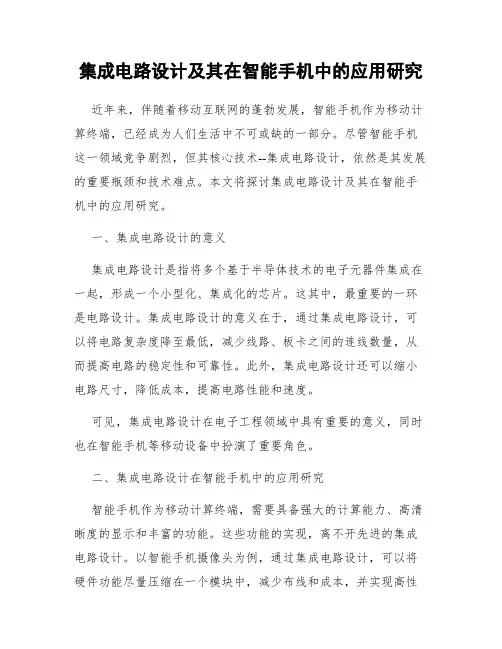

集成电路设计及其在智能手机中的应用研究
集成电路设计及其在智能手机中的应用研究近年来，伴随着移动互联网的蓬勃发展，智能手机作为移动计算终端，已经成为人们生活中不可或缺的一部分。
尽管智能手机这一领域竞争剧烈，但其核心技术--集成电路设计，依然是其发展的重要瓶颈和技术难点。
本文将探讨集成电路设计及其在智能手机中的应用研究。
一、集成电路设计的意义集成电路设计是指将多个基于半导体技术的电子元器件集成在一起，形成一个小型化、集成化的芯片。
这其中，最重要的一环是电路设计。
集成电路设计的意义在于，通过集成电路设计，可以将电路复杂度降至最低，减少线路、板卡之间的连线数量，从而提高电路的稳定性和可靠性。
此外，集成电路设计还可以缩小电路尺寸，降低成本，提高电路性能和速度。
可见，集成电路设计在电子工程领域中具有重要的意义，同时也在智能手机等移动设备中扮演了重要角色。
二、集成电路设计在智能手机中的应用研究智能手机作为移动计算终端，需要具备强大的计算能力、高清晰度的显示和丰富的功能。
这些功能的实现，离不开先进的集成电路设计。
以智能手机摄像头为例，通过集成电路设计，可以将硬件功能尽量压缩在一个模块中，减少布线和成本，并实现高性能的图像处理。
同时，通过优化图像处理算法，可以提高图像质量，从而提高用户的拍照体验。
此外，智能手机中的集成电路设计还涉及到无线通信、信号处理、供电管控等多个方面。
例如，通过使用低功耗模块、智能供电模块等技术，可以极大地延长智能手机的电池寿命。
而通过使用先进的信号处理技术，可以提高语音通话、短信和数据传输质量。
三、未来展望随着移动互联网飞速发展，智能手机等移动设备的市场需求将会继续扩大。
而集成电路设计在智能手机中的应用也将会更加广泛。
未来，智能手机将会拥有更多的传感器、更高的像素、更快的处理速度和更好的图像质量。
同时，智能手机将和其他智能设备相互整合，实现更加智能化和便捷化的生活方式。
总之，集成电路设计在智能手机中的应用研究是智能手机发展不可或缺的一部分。
简易手机移动电源控制电路课程设计报告
航空航天大学课程设计（说明书）简易手机移动电源控制电路设计班级/ 学号学生姓名指导教师航空航天大学课程设计任务书课程名称电子技术课程综合设计课程设计题目简易手机移动电源控制电路设计课程设计的容及要求：一、设计说明与技术指标简易手机移动电源控制电路设计，技术指标如下：①电路能够对3.3V锂离子电池进行充电；②输出电压为5V；③充电时充电指示灯亮；④用4个发光二极管显示电量。
二、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标，通过分析计算确定电路和元器件参数。
3．画出电路原理图（元器件标准化，电路图规化）。
三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。
2．进行实验数据处理和分析。
四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]：高等教育，2006年五、按照要求撰写课程设计报告成绩指导教师日期一、概述移动电源，也叫“外挂电池”、“外置电池”、“后备电池”、“数码充电伴侣”、“充电宝”。
手机移动电源是一种集供电和充电功能于一体的便携式充电装置的电能存储器，可以给手机等数码设备随时随地充电或待机供电。
一般由聚合物锂离子电芯作为储电载体。
区别于产品部配置的电池，也叫e电源，外挂电池。
一般配备多种电源转接头，通常具有大容量、多用途、体积小、寿命长和安全可靠等特点，是可随时随地为普通功能手机、PDA、GPS导航仪、PSP、DV、USBXI 和智能手机等多种数码产品供电或待机充电的功能产品。
容量一般为5000-8000mAh。
“移动电源”这个概念是随着数码产品的普及和快速增长而发展起来的，其定义就是：方便易携带的随身电源。
针对数码产品功能日益多样化，使用更加频繁，与我们日常生活的关联也越来越密切，如何提高数码产品的使用时间、方便人们的生活、及时补充电量、发挥其最大功用的重要性就更加刻不容缓。
而移动电源，就是针对并解决这一问题的最佳方案，随身携带一个移动电源，就可以随时随地为多种数码产品充电。
智能手机的电路原理
智能手机的电路原理智能手机的电路原理包括以下几个方面：1. 电源管理电路：负责将电池的直流电转换为各个电路模块所需的稳定电压，并提供电池充电和电池状态监测等功能。
2. 中央处理器（CPU）：是智能手机的核心计算单元，负责执行各种应用程序和指令，控制和管理整个手机的操作。
3. 存储器：智能手机通常包括闪存和运行内存。
闪存用于存储操作系统、应用程序和用户数据，运行内存用于临时存储正在运行的应用程序和数据。
4. 通信模块：智能手机需要与基站进行通信，通信模块负责处理无线信号的发送和接收，包括移动通信（如GSM、CDMA、LTE等）、Wi-Fi、蓝牙和GPS等。
5. 图像处理器（GPU）：负责处理手机屏幕上的图像和视频，提供高质量的图像显示和流畅的视频播放效果。
6. 触摸屏控制器：智能手机的触摸屏上有一个触摸屏控制器，负责检测和解析用户的触摸输入，并将其转换为相应的操作命令。
7. 传感器：智能手机通常配备了各种传感器，如加速度计、陀螺仪、磁力计、光线传感器和距离传感器等，用于感知手机的方向、位置、光线强度和距离等信息。
8. 音频处理器：负责手机的音频输入和输出，包括麦克风、扬声器和耳机等，同时还支持音频编解码和音效处理功能。
9. 射频收发器：负责手机与通信网络之间的无线信号传输，包括信号的调制解调、放大和滤波等。
10. 外设接口：智能手机还配备了各种外设接口，如USB接口、HDMI接口和SIM卡插槽等，用于与其他设备进行数据交换和连接。
这些电路模块通过相互连接和协同工作，使得智能手机能够实现各种功能，如通话、上网、拍照、录音、游戏等。
同时，为了提高手机的性能和使用体验，电路原理还涉及了许多细节设计和优化，如信号调理、功耗管理和故障检测等。
手机堆叠设计PCBA
手机堆叠设计PCBA随着时代的发展，人们对手机的需求越来越高，不仅需要高性能、高速度、美观大方，还希望能够满足自己的多样化需求。
这种需求促使手机界的制造商不断地推陈出新，为用户提供更好的使用体验。
而其中一项技术就是手机堆叠设计PCBA。
本文将围绕这项技术，从定义、PCBA设计、优缺点与未来发展等多个方面展开分析。
一、定义PCBA（Printed Circuit Board Assembly）是指将电子零件点焊在印刷电路板（PCB）上的电子设备。
手机堆叠设计PCBA，是将上、下两块印刷电路板直接焊接在一起，形成一个薄薄的整体，用以实现更大容量的组件电路板。
二、PCBA设计手机堆叠设计PCBA需要两部分：上层电路板和下层电路板。
两块印刷电路板通过内部晶体管、电阻等器件连接，形成一个整体。
此外，手机堆叠设计PCBA还需要一个叫做PVD（Physical Vapor Deposition）的物理蒸发技术，这种技术可以在电路板上制造极薄的金属层，以防止电路板之间的电磁干扰。
三、优缺点1、优点（1）整体构造更加紧密传统手机PCBA 需要外加电路板、连接线等，造成手机设计的多余空间，而堆叠设计PCBA则把多个电路板成合一，整体构造更加紧密，从而最大化利用手机的空间。
（2）可提高电池容量堆叠设计PCBA可以进一步提高电池容量，从而带给用户更长的电池寿命，使用的时间也更长。
（3）提高手机可靠性对于传统的手机PCBA，因为印刷电路板所处环境的不确定性，很容易受到外界的影响，导致电路板短埋、失效等问题。
而通过堆叠设计PCBA，上下层电路板可以直接连接焊接在一起，不仅解决了电磁干扰的问题，也提高了手机PCBA的可靠性。
2、缺点（1）极高的成本因为堆叠设计PCBA需要用到PVD 技术，所以制造成本非常高。
同时，由于需要特殊的焊接技术，其操作难度也比传统PCBA更高，大大增加了生产和维修的难度和成本。
（2）空间的限制由于堆叠设计PCBA的结构比传统PCBA更为紧密，所以扩充更多元器件的可选空间也相对减小，因此无法随意添加其他组件。
手机双层主板
手機雙層主板
手机双层主板是指手机内部电路板的一种设计。
它由两层电路板组成，每一层都有自己的电路连接和功能。
第一层主板是底层主板，也称为主控板或核心板。
它是手机内部电路的主要控制中心，包含处理器（CPU）和其他重要的芯片组件，如图形处理器（GPU）、内存控制器、电源管理芯片等。
底层主板上还有各种接口和插槽，用于连接和支持其他硬件组件，如摄像头、显示屏、触摸屏、音频芯片、存储芯片等。
第二层主板是顶层主板，也称为子板或扩展板。
它位于底层主板的上方，主要用于连接和支持手机的外部功能和接口。
顶层主板上通常包含SIM卡槽、SD卡槽、USB接口、音频接口、摄像头接口等。
它还可以集成一些扩展功能，如指纹识别传感器、陀螺仪、加速度计等。
手机双层主板的设计可以提供更好的电路布局和信号传输效果。
底层主板负责处理手机的核心功能和性能，而顶层主板则负责连接和支持外部功能和接口。
这种设计可以提高电路的稳定性和可靠性，同时也方便了手机的维修和升级。
需要注意的是，手机双层主板的具体设计和布局可能因手机品牌和型号而有所差异。
不同的手机厂商可能会根据自己的需求和技术选择不同的电路板设计方案。
因此，手机双层主板的详细结构和组成可能会有所不同。
