FED系列离心式净油机
FED系列离心式净油机
工作原理
由菲尔德公司引进国外关键部件研制生产的新一代油品净化设备—离心式净油机，因其卓越性能受到工业界普遍青睐。离心分离器中关键的部件有一个双喷式的中心转子，通过它将机油所产生的压力转化为转子的驱动力，它的转速能在6000r.p.m以上，所产生的离心力约为重力的2000倍以上，以离心力的原理直接驱使秽物、水与污染物自机油中分离出来。坚硬而锋利的磨损介质，加以那些使零件磨损或使用机油变质的残留秽物，即使是1um那样的大小，也能被取出。现在您将拥有世界上最棒的净油系统，那就是一个真正的离心式净油机—FED CENTRIFUGE。
由于一般过滤器是以过滤网或纤维来完成净油动作，他们的缺点是使细小的颗粒杂质轻易通过或者被大的秽物堵塞，从而减少润滑油的流量，直到最终完全堵死，致使您的机器受损。而离心净油机中分离转轴，除了将您的秽物自油中分离出来以外，并未包含其它任何东西，绝不会影响您的油品、及油中添加剂。分离式的清洁动作由设备启动后立刻开始而且中间不会停止，即使当它处理的秽物量超过一般过滤器的5倍以上时仍能保持油中的清洁度，油的添加剂也能持续长久，不会破坏。
分离器操作及维护
操作程序非常简单，只需松开盖顶，移开套子然后提取出转轴，秽物与污染物已被挤成一块，这些块状物质极易被取出，您所做的只是清掉这些秽物，然后检查二个“O”型圈并重新组合回去，容易、简单而快速。你的净油机将得以保持长久、可靠、稳定使用，购买一般的净油机已是一件过时的事了。
适用和选型
设备订货号 特性 适用油箱面积
FED-10 FED-10M2
适合各种润滑油液压油及淬火油、抽线油、燃油 200L-1000L FED-10M1
FED-10F
FED-10Q
FED-22 FED-22M2 适合各种润滑油液压油及机床机油 1000L-5000L FED-22M1
FED-22F FED-22Q
FED-40 FED-40M2
FED22及FED75中间之适用机型 5000L-10000L FED-40M1
FED-40F
FED-40Q
FED-75 FED-75M2
适合各种润滑油液压油及汽轮机油 10000L以上 FED-75M1
FED-75F
FED-75Q
备注：M—移动型（包括电机、泵、离心机主体、控制器、移动车体等）
M2—双泵离心式净油机 M1 —单泵离心式净油机
F—现场安装固定型（包括电机、泵、离心机主体等）
Q—仅为主机机头，不包括电机、泵、控制系统等
P—加强型，用于处理高粘度油（15#-30#），高污染油
B—防爆型，用于存在爆炸性气体环境场所。
若需要加强型或防爆型请订货时标明。
性能参数
订货号 处理量m3/h 使用功率HP 进口压力Par 外形尺寸（L×W×H） 净油机重量Kg
FED-10 0.6 0.5-1 4-6.8 1200×600×950(mm) 160 FED-22 1.3 1-3 6-7
FED-40 2.4 2-4 6-7 1400×700×1150(mm) 230 FED-75 4.5 3-5 6-7
产品特性
一、构造简单，维修方便，使用寿命长
整体免工具结构设计外，简化装配。分离器的底座、机心体、外壳三大部分，抗高温、抗外力、抗腐蚀。维护方便、清理时间短、没有过滤网，大大降低人力的浪费，使用寿命十年以上。
二、可去除最高0.26um颗粒杂质，是目前世界上净化精度最高的产品
专利设计的浮动机芯体利用双喷中心轴，在没有任何接触、磨损的情况下，转子达到高倍速的旋转，离心机转子的转速高达6000RPM以上，产生的力量约为重力的2000倍以上，可进行固、液分离。
三、无滤芯，不需要耗材或更换零件，从而大大降低维护成本
一般过滤器需要更换滤材，而FED离心净油机没有任何耗材，也无需更换任何零件。 四、可去除高粘度油和高污染油中的固体杂质
用一般传统的过滤器无法过滤高粘度油、高污染油，而FED离心净油机可以完全地解决这一问题。
五、打破原有传统过滤方法，清楚机器中的杀手—油泥
改善油品品质，大幅度延长润滑油使用寿命，节约用油。
增加机器寿命，减少磨损和零件更换。
假如分离小于0.6um杂质后，轴承寿命可延长10倍！
适用油类
切削油、液压油、润滑油、机油、热煤油、淬火油、锻造油、抽线油、防锈油、齿轮油、液力转动油、汽缸油、轧制油、循环油、机车专用油、汽轮机油、冷却油、重油、压缩机油、清洗油、热传导油等。
典型应用
冶金、矿山、煤碳、石油化工、电力、船舶、工程机械、铁路机车、机械加工、飞机制造、造纸、水泥建材、食品、橡胶塑料、军事等行业。
E型净油机
工作原理
利用油与污染介电常数ε不同，在电场中所受电场压力也不同，污染物的ε大，因此所受到的电场力就大，在较大的电场力的作用下，污染物会被吸附到电介基体和集结板上，这些污染物大量聚结后依靠重力的作用经过导污板和排污阀，最终排出净油机。能够除去的污染物和与其粒径大小无关，只与污染物的介电常数有关，这些污染物包括：金属磨屑、固体颗粒物、水、油泥、胶质、无机盐、塑料、硅石等。
技术优势
E型净油机的独到之处就是净化范围宽、精度高、耗能少、操作方便，不影响机组运行。能够净化油中的微粒杂质和胶质杂质，并且净化过程不损坏油中添加剂，当添加剂失效变性成为胶质杂质时又可以及时地清除。
1、 净化精度高、范围宽： 可以同时出去侵入油中的水分、胶质杂质、腐蚀性盐类结晶物、机械杂质、微粒杂质；净化精度可达0.1um。下图是润滑油E型净油机从运行中的润滑油中脱出的污染物，右图是将污染物涂在玻璃片上放大200倍的形态。从放大图中可以清楚地看到，胶质包裹着的固体颗粒大的只有5μm（机组使用了5μm的过滤器），小的在1微米以下。
2、 除水效率高：一次通过即可除去90%以上，自微量含水至40%的高含水都可以有效的在线分离，分离出的水分靠重力积存在净油机油罐底部，通过排污口排出来。
3、 有脱除胶质的能力：能脱除一般过滤器脱除不掉的胶质杂质，并且净化过程不损害油中添加剂，当添加剂失效变性成为胶质杂质时又可以及时地清除。下图是润滑油E型净油机从运行中的润滑油中脱出的胶质杂质，右图是将胶质杂质涂在玻璃片上放大200倍的形态。这是非常典型的胶质杂质，颜色呈黑色，其中几乎无颗粒状污物，低温是粘性特别强，并且不容易摊开。
4、 对微米级的杂质去除率高：使用E型净油机，可以很轻易地将润滑油、液压油5-15μm的机械杂质控制在NAS标准4级以下。普通的过滤只能除去粒径大的杂质，对粒径极小的杂质无能为力；E型净油机杂质的除去能力与粒径无关，只与杂质的介电常数有关。在已有的污染控制系统中，增加E型净油机是一种优化组合。
5、 节能环保、低耗材、安装和操作简便：投入和退出运行都不影响机组工作，运行中不需要专人看管，并且通过净油机上电场表还可以观察到油的污染和净化情况。长时间使用压力降不变，高污染速率的场合介电滤材可使用6个月至一年，低污染速率的场合2-3年才更换一次。功率消耗小，功率消耗几乎仅相当于油泵电机的功率消耗。不需要滤芯，避免了废滤芯对环境的污染。
特性
● 在线净化，净化精度可达0.001%以下，最小净化粒径低于0.1μm；
● 全部采用名牌部件组合，设备质量可靠；
● 人性化设计，便于操作，自动化程度高；
● 防尘隔爆加热型设计，适用于矿用高粘度油液的在线净化；
● 恶劣工况另配装前处理器（外形尺寸为：330×630×950）
典型应用
石油、石化、冶金、机械加工、电力、矿山、造纸、铁路等行业液压油、润滑油在线净化；
其它行业恶劣工况环境下设备润滑油、液压油等在在线净化；
适用油类
● 润滑油、液压油、透平油的在线净化。
● 柴油、煤油、洗油、燃料重油等使用前的去除机械杂质、水分、胶质杂质等的离线净化。
● 废油的再生及高纯度化工制剂的制取等。
通用型在线净油机
性能参数
订货号 处理量m3/h 净油功率KW 输入电压V 外形尺寸（L×W×H） 重量Kg
FT-06-F 0.6 1.6 380 850×710×1150 450
FT-06-M 0.6 1.6 380 850×710×1150 450
FT-12-F 1.2 2.1 380 990×880×1300 650
FT-12-M 1.2 2.1 380 990×880×1300 650
FT-24-F 2.4 3.2 380 1250×1170×1440 700
FT-24-M 2.4 3.2 380 1250×1170×1440 700
FT-48-F 4.8 7.5 380 2050×1200×1600 900
FT-60-F 6 7.5 380 2050×1200×1665 1200
FT-96-F 9.6 9.5 380 2150×1300×1700 1800
注：F：固定式—主机与控制箱一体 M: 便移式
浅谈机械制造企业压缩空气系统设计
浅谈机械制造企业压缩空气系统设计
摘要：通过对机械制造企业用气特点及压缩空气设备性能分析，设计机械制造企业的压缩空气系统。
关键词：压缩空气系统 机械制造企业
工业企业生产过程中都使用压缩空气做为载能工质，生产和净化压缩空气的用电占企业生产用电量的10~20%左右，在企业规划设计时，做好压缩空气系统的规划设计，能有效降低公司能耗，减少生产成本，本文主要从空压机站房、设备选型、压缩空气管网等方面论述机械制造企业的压缩空气系统设计。
压缩空气在机械制造企业的主要用途是板材切割、设备控制、装配、喷涂、喷砂、吹扫等场合。在生产过程压缩空气需求主要有以几个特点：①、压力从0.3MPa~1.5MPa都有设备使用，但主要集中在0.5MPa~0.65MPa范围内，只有切割机等小部分设备用气压力大于0.7MPa，铁屑及粉尘吹扫压力小于0.4MPa。②、各零部件加工时间差异，生产过程中用气量波动大。③、设备控制、装配等大部分设备、工艺用气含水量要求都低于4级（≦3℃），只有喷涂、试验及测量设备等少部分用气含水量要求在3级（≦-20℃）。
一、空压站设计
1.1空压站选址
目前输送压缩空气的管道主要有不锈钢、碳钢管、聚乙烯管道等。因为受材质、制造工艺及使用过程中腐蚀影响，压缩空气管道存在一定的粗糙度，在输送压缩空气过程中，会产生压降，消耗能源，管道压降及能耗可用以下计算公式确定。
压降计算公式：△P压力=1.15（ρν2/2（103λL/d+∑Ꜫ))+10ρ，单位：pa Ρ--压缩空气密度；ν压缩空气流速；λ摩擦阻力系数；d管道内径；L管道长度；∑Ꜫ局部阻力系数总和
管道压降产生能耗计算公式：∆P能耗=Ꜫ*（△P压降)/(p压力)*60：单位（kWh）
例：一台空压机比功率为6kw/(m3/min)，末端需求压力为0.7MPa，当使用DN100管径的碳钢管输送压缩空气时，求输送每立方米气体增加的每米能耗。
解：
1、根据压降公式计算每米管道的压降：△P压力=1.15（ρν2/2（103λL/d+∑Ꜫ))+10ρ(h2-h1)=1.15(1.28*10*10/2（1000*0.0352*1/100））=157pa。
润滑油常规分析项目
1 / 54 常规分析项目(1)四球试验机模拟试验：测定润滑油脂的减摩性、抗磨性和极压性。减摩性用摩擦系数“f”表示；抗磨性用磨痕直径“d”表示；极压性用最大无卡咬负荷“PB”和烧结负荷“PD”表示。国标准试验方法有GB/T12583-90润滑剂承载能力测定法、SH/T0189-92润滑油磨损性能测定法、SH/T0202-92润滑脂四球机极压性测定法、SH/T0204-92润滑脂抗磨性能测定法。国外标准试验方法有ASTMD2783润滑油极压性测定法、ASTMD4172润滑油抗磨性测定法、ASTMD2596润滑脂极压性测定法、ASTMD2266润滑脂抗磨性测定法。(2)梯姆肯(Timken)试验机模拟试验：评定润滑油脂的抗擦伤能力，用OK值作为评定指标。中国标准试验方法有GB/T11144-89润滑油脂极压性测定法。国外标准试验方法有美国ASTMD2782润滑油极压性测定法、ASTMD2509润滑脂极压性测定法。(3)法莱克斯(Falex)试验机模拟试验：评定润滑剂的极压性和抗磨性，以试验失效(发生卡咬)时的负荷作为评定指标。中国标准试验方法有SH/T0187-92润滑油极压性测定法、SH/T0188-92润滑油抗磨损性能测定法（V形块）。国外标准试验方法有ASTMD4007测定液体润滑剂极压性标准方法(O型)、ASTMD2670和2714测定液体润滑剂磨损特性标准方法(I型)。(4)成焦板试验：是用加热的润滑油与高温(310～320℃)铝板短暂接触而结焦的倾向来评定润滑油的热安定性。此方法与Caterpillar1H2和1G2发动机试验有一定的相关性。中国标准试验方法有SH/T0300-92曲轴箱模拟试验方法。国外标准试验方法有美国FTM3462成焦板试验(QZX法)。(5)低温粘度测定法：用来测定发动机油在高剪切速率下、-50～-30℃时的低温粘度。所得结果与发动机的启动性有关。中国标准试验方法有GB/T6538-86发动机油表观粘度测定法(冷启动模拟机法)。国外标准试验方法有美国ASTMD2602发动机润滑油低温下表观粘度测定法(CCS)。(6)低温泵送性测定法：用来预测发动机油在低剪切速率下、-40～0℃围的边界泵送温度。中国标准试验方法有GB/T9171-88发动机油边界泵送温度测定法。国外标准试验方法有美国ASTMD3830发动机润滑油边界泵送温度测定法(MRV)。(7)剪切安定性测定法(超声波法)：以油品的粘度下降率来评定其剪切安定性。中国标准试验方法有SH/T0505-92含聚合物油剪切安定性测定法(超声波剪切法)、SH/T0200-92含聚合物润滑油剪切安定性测定法(齿轮机法)。国外标准试验方法有美国ASTMD2603含聚合物润滑油超声剪切稳定性试验法。(8)FZG齿轮试验：用于测定钢对钢直齿轮用润滑剂的相对承载能力，以载荷级来表示。中国标准试验方法有SH/T0306-92润滑油承载能力测定法（CL-100齿轮机法）。国外标准试验方法有欧洲CECL-07-A-71、英国IP334和德国DIN51354等。(9)轮轴承润滑脂漏失量试验：测定轴承中润滑脂的漏失量，模拟润滑脂在汽车轮轴承中的工作性能。中国标准试验方法有SH/T0326润滑脂轴承漏失量试验方法。国外标准试验方法有美国ASTMD1263汽车轮轴承润滑脂漏失量测定法。(10)润滑脂滚筒试验机模拟试验：测定在滚筒试验机中润滑脂的机械安定性。中国标准试验方法有SH/T0122-92润滑脂滚筒安定性测定法。国外标准试验方法有美国ASTMD1831润滑脂滚筒安定性测定法。(11)高温轴承试验：评定在高温、高转速条件下润滑脂在轻负荷抗磨轴承中的工作性能。最高适用温度为180℃。中国标准试验方法有SH/T0428-92高温下润滑脂在抗磨轴承中工作性能测定法。国外标准试验方法有美国FS791B331.2高温下润滑脂在抗磨轴承中工作性能测定法。(12)润滑脂齿轮试验：测定润滑脂的齿轮磨损值，用以表示润滑脂的相对润滑性能。中国标准试验方法有SH/T0427润滑脂齿轮磨损测定法。国外标准试验方法有美国FS791B335.2齿轮磨损测定法。常见台架试验(1)汽油发动机台架试验：汽油发动机台架试验结果是确定汽油机油质量等级的依据。①MSⅡD发动机试验：用来评定汽车在低温和短途行驶条件下的润滑油对阀组防锈蚀或腐蚀的能力，用以评定APISE、SF、SG级汽油机油。中国标准试验方法有SH/T0512汽油机油低温锈蚀评定法(MS程序ⅡD法)。国外标准试验方法有MSⅡDASTMSTP351H-I。②MSⅢD发动机试验：用来评定润滑油高温氧化、增稠、油泥与漆膜沉积、发动机磨损的能力，用以评定APISE、SF级汽油机油。中国标准试验方法有SH/T0513-92汽油机油高温氧化和磨损评定法(MS程序ⅢD法)。国外标准试验方法有MSⅢDASTMSTP315H-Ⅱ。③MSⅢE发动机试验：用来评定发动机润滑油的高温氧化、增稠、油泥与漆膜沉积、发动机磨损的能力，以评定APISG、SH、SJ级汽油机油。国外标准试验方法有MSⅢEASTMSTP315H-Ⅱ。④MSVD发动机试验：用来评定发动机润滑油抗油泥、漆膜沉积和阀组磨损的能力，以评定APISE、SF级汽油机油。中国标准试验方法有SH/T0514-92汽油机油低温沉积物评定法(MS程序ⅤD法)。国外标准试验方法有MSVDASTMSTP315H-Ⅲ。⑤MSVE发动机试验：用来评定发动机润滑油抗油泥、漆膜沉积和阀组磨损的能力，以评定APISG、SH、SJ级汽油机油。国外标准试验方法有MSVEASTMSTP315H-Ⅲ。(2)柴油发动机台架试验：

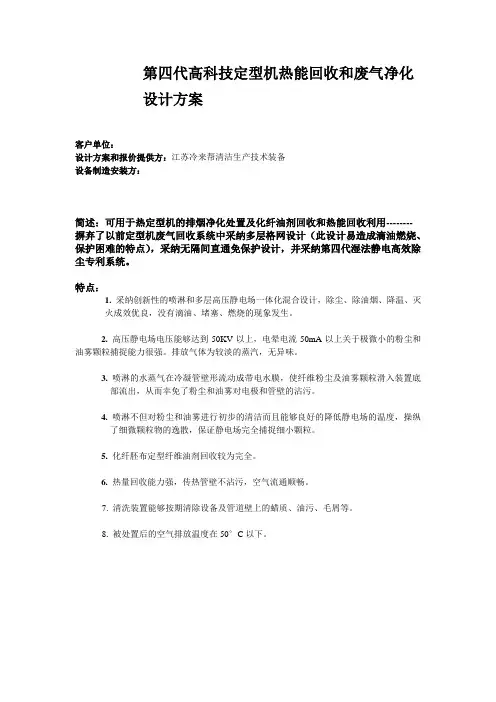

定型机废气净化方案
第四代高科技定型机热能回收和废气净化
设计方案
客户单位：
设计方案和报价提供方：江苏冷来帮清洁生产技术装备
设备制造安装方：
简述：可用于热定型机的排烟净化处置及化纤油剂回收和热能回收利用--------
摒弃了以前定型机废气回收系统中采纳多层格网设计（此设计易造成滴油燃烧、保护困难的特点），采纳无隔间直通免保护设计，并采纳第四代湿法静电高效除尘专利系统。
特点：
1. 采纳创新性的喷淋和多层高压静电场一体化混合设计，除尘、除油烟、降温、灭火成效优良，没有滴油、堵塞、燃烧的现象发生。
2. 高压静电场电压能够达到50KV以上，电晕电流50mA以上关于极微小的粉尘和
油雾颗粒捕捉能力很强。排放气体为较淡的蒸汽，无异味。
3. 喷淋的水蒸气在冷凝管壁形流动成带电水膜，使纤维粉尘及油雾颗粒滑入装置底部流出，从而幸免了粉尘和油雾对电极和管壁的沾污。
4. 喷淋不但对粉尘和油雾进行初步的清洁而且能够良好的降低静电场的温度，操纵了细微颗粒物的逸散，保证静电场完全捕捉细小颗粒。
5. 化纤胚布定型纤维油剂回收较为完全。
6. 热量回收能力强，传热管壁不沾污，空气流通顺畅。
7. 清洗装置能够按期清除设备及管道壁上的蜡质、油污、毛屑等。
8. 被处置后的空气排放温度在50°C以下。
高压静电废气净化油水分离及热能回收流程示用意：
热能回收流程描述
1. 定型机高温废气排风口引管道进入热能互换器机体中，加热排列密集的被加热列管。
2. 列管内行走新鲜常温空气，流动的列管外废气对列管内空气进行加热。
3. 被加热新鲜空气经管道别离引入定型机第一烘箱。
4. 经热能回收器回收的废气出口与净扮装置入口连接进入废气净化系统。
5. 热能回收器材质为冷轧板制作。
饱和增湿
洗涤单元
水循环利用 定型机烟气 排放
废油回收 热交换器
湿式静电处理单元
