第3章导电聚合物
各类材料导电性能：
106 102
铜铂 铋 石墨
10-2
锗
10-6 10-10
硅 聚乙烯
10-14 金刚石
10-16
石英经掺杂 未掺杂源自第三节 电子导电型聚合物一、导电机理与结构特征
电子型导电聚合物的导电过程中载流子是 自由电子或孔穴。载流子在分子内部做定向迁 移产生电流。
第三节 电子导电型聚合物
一、导电机理与结构特征
有机分子中电子以以下四种形式存在:
(1) 内层电子： 一般不参加化学反应。 (2) s 电子： 键能较高，一般不易离域。称为定域 电子。 (3) n 电子： 孤立存在时没有离域性。
第三节 电子导电型聚合物
一、导电机理与结构特征
(4) p 电子 ： 具有有限离域性, 随着共轭程度 的增加,离域性明显增加。p 电子有一定的离域 性， 但是它仍然不是导电的自由电子。 当共轭 程度达到一定的程度后, 分子中有可能产生自由 电子。因此, 电子导电聚合物必备的条件是： 必 须分子共轭程度足够大。因此，电子导电聚合物 结构是，单元和单元之间必须共轭的一类聚 合物。
(CH)x + xy/2I2 —— (CHy+)x + (xy)I-
(xy)I- + (xy) I2 —— (CHy+)x + (xy) I3– —— [(CHy+) x ( I3– ) y]x
第三节 电子导电型聚合物
一、导电机理与结构特征
而另一种掺杂是利用还原性质的物质掺杂, 提 供电子给空轨道, 使空轨道能量降低, 从而减少能级 差， 称为n 掺杂。 常用萘基碱金属做为掺杂剂。
同学们！ 请准备上课
第三章 导电高分子材料
及有关技术
第一节 导电高分子材料概述
一. 导电高分子发现与发展
20世纪70以前聚合物用于结构材料和绝缘材料. 20世纪70年代发现以TCNQ电荷移动络合物为代表 的有机晶体导体, 半导体和超导体.以聚乙炔为代表 的导电高分子, 以及光电聚合物磁性聚合物,光致变 色, 电致变色聚合物等陆续被发现, 打破功能高分子 领域只限于离子交换, 吸附和偶合等化学功能.
第一节 导电高分子材料概述
一、导电高分子发现与发展
关于导电聚合物这一名称, 在当时也有人称为 “合成金属 (synthetic metals)”, “金属化聚合物 (metallic polymer)”, 和电活性聚合物。 也有人称 为电子聚合物。其依据是, 具有光, 电性能的聚合 物的特殊功能基本上与它们的外层电子有关. 但是, 导电高分子材料中除电子导电的类型外, 还有其它 的类型, 则认为统称为电子聚合物是不态充分。
共价键化合的分子。常规导体是以金属键相 互作用的晶体。因此， 前者属于分子导电, 而后者则属于晶体导电。
第一节 导电高分子材料概述
二、导电高分子的定义与分类
2. 导电聚合物的分类: 根据导电聚合物中的载流子的不同导电
高分子分为电子导电聚合物， 离子导电 聚合物以及氧化还原型导电聚合物。
导电率（S/cm） 导电聚合物
Ti(OBu)4 -AlEt3
HH CC
n
除以上合成方法以外, 还有其它 生成中间聚合物后,在消取 产生聚乙炔等多种方法.
特点: 已报道的最高导电率 2x 1055 S/cm. 能成膜. 但是,因为导 电稳定性差, 到目前位置还未能作为材料使用.
2. 聚苯胺 (PAN)
化学氧化
NH 2
H
H
N
N
电化学氧化
第三节 电子导电型聚合物
二、电子导电聚合物的性质
掺杂剂，掺杂量与导电率之间的关系
“掺杂” (dopping)分为两种。一是: 利用具有氧
化性质的物质掺入高聚物中, 从满轨道中夺取电子,
使满轨道成为半充满的能量居中的能带。减少空轨
道间的能量差， 称为p 掺杂。常用氧化性掺杂剂有
碘, 溴等等。
p-掺杂
第一节 导电高分子材料概述
二、导电高分子的定义与分类
1. 定义:
1) 具有明显的聚合物的特征. 即分子由许多小 的, 重复结构单元以共价键相 互连接, 并相 互间能够产生共轭.
2) 如果在材料两段加上一定的电压,在材 料中应有一定的电流通过.
第一节 导电高分子材料概述
二、导电高分子的定义与分类
导电聚合物与常规导体之间有一定的区别。 首先它们的结构不同。 聚合物导体是以
第三节 电子导电型聚合物
一、导电机理与结构特征
H
H
H
H
H
C
C
C
C
C
C
C
C
C
C
H
H
H
H
H
每一CH 自由基结构单元p电子轨道中只有一个 电子。 根据分子轨道理论，相领的两个自由基 p 电 子形成以下的分子轨道。
第三节 电子导电型聚合物
一、导电机理与结构特征
空轨道
电子轨道
占有轨道
电子自由流动，首先要克服满带和空带之间能级 差。 满带和空带之间的能级差的大小决定高分子导电 能力的好坏。减少能带分裂引起的能级差采用所谓的 “掺杂”法。
2 x 102
101~102
同一聚合物的导电率与它的合成方法, 掺杂剂以及掺 杂量等的不同有所差别.
3.3 电子导电型聚合物的制备方法.
单体化合物
直接法 加聚反应
缩聚反应
共轭聚合物
消除反应 加成反应
间接合成法
单体化合物
加聚反应 中间聚合物
缩聚反应
电化学合成 单体化合物
1. 聚乙炔 (PA)
HC CH
第三节 电子导电型聚合物
一、导电机理与结构特征
常见的电子导电聚合物有：
H
H
H
N
N
N
N
N
N
H
H
H
S S
H N
S S
H N
S S
H N
部分电子导电聚合物的分子结构
第三节 电子导电型聚合物
一、导电机理与结构特征
电子导电高分子一般为线形共轭高分子。 以聚乙炔为例: 高分子链为许多具有未成对电子 的CH自由基连接而成的长链。当所有碳原子都 处于一个平面内时，其未成对电子云空间取向 相互平行，相互重叠形成 p键。
(CH)n + nxD —— [(CH-x) ·xD+] n 还原掺杂或n-掺杂
各种掺杂聚乙炔的导电性
掺杂方法 未掺杂 p-型掺杂(氧化型)
掺杂剂
顺式聚乙炔 反式聚乙炔 碘蒸汽 五氧化二砷
电化学掺杂
n-型掺杂(还原型)
萘基锂 萘基Na
导电值(S/cm) ~ 10-9 ~10-5 5.5 x 102 1.2 x103 103
一般认为有以下分子链结构
H
N
N
N
H
y
H N
1-y n
经氧化或还原,其结构发生变化, 芳环与醌式结构可逆性的 转换.
经酸或碘掺杂,导电性能提高. 最高报道~100 S/cm.
第三章 导电高聚物的合成
35
现在普遍采用的方法是由Sugimoto R和Yoshinopo K等人于 1986年发现的方法，学术界上将这一方法统称Fe(III)法.该 方法的最大优点是使用简单的仪器设备和反应路线，反应 条件温和、易控制，这就为工业化生产提供了有利条件。 但该方法制各聚合物时，在大量FeCl3存在下聚合物往往 以掺杂态的形式被沉降出(掺杂剂为催化剂中的Fe3+离子)， 难溶于常用有机溶剂。所以为获得本征态聚合物，人们通 常采用饱和水合肼或氨水处理法。 Fe(III)法不仅适用于合成烷基取代聚噻吩，而且进一步的 实验发现该方法也适用于合成带其它侧基的聚噻吩的衍生 物。
1983年，Yamamoto T等人报道了甲基取代 聚噻吩的合成结果(Mw=2300)。虽然其产物 仍不具有可溶性，但这一研究却开创了人 们合成侧基取代聚噻吩的先河，并预示着 合成更长链取代基聚噻吩是可能的。
32
随后Elsenbaumer R L等人开始报道了可溶性烷基 取代聚噻吩的研究结果，他们的合成方法与上面 Yamamoto等人的方法基本相同
34
1995年，McClain MD等人于报道了另外一种合成可溶性 聚噻吩的方法。这一方法首先将3-烷基噻吩在HgCl2和醋 酸钠存在下转变成2,5-二氯汞化物，再将其在铜粉和少量 PdCl2存在下在吡啶中进行聚合。该方法也可获得高分子 量聚合物(Mn=26K)。其优势在于不仅可以用来合成烷基 聚噻吩，而且经改进后也可用于聚烷基噻吩酮及其衍生物 的合成。资料显示这些衍生物仍具有较高分子量，但由于 其合成过程稍繁杂，而且作为副产物要产生毒性汞化物， 所以目前尚未被广泛采用。
36
规整3一取代聚噻吩
1990年，Leclerc M等人合成了3,4-二烷氧基 聚噻吩，发现当3,4位被相同的取代基取代 时，结构变得相当规整。1991年，Jonas F 等人合成了3,4-乙二氧基聚噻吩PEDOT，具 有相当好的环境稳定性和导电性，可以用 作透明电极。
导电聚合物的合成及应用研究
导电聚合物的合成及应用研究导电聚合物是一种具有导电性能的聚合材料，它在材料科学领域引起了广泛的关注和研究。
本文将介绍导电聚合物的合成方法及其在不同领域中的应用研究。
导电聚合物的合成方法多种多样，其中最常见的为化学合成方法和物理合成方法。
化学合成方法主要通过在聚合物主链中引入具有高电导性的单体或功能基团来实现导电性能的提升；物理合成方法则是通过控制聚合物的取向、结晶度和掺杂等来调控其导电性能。
无论哪种合成方法，都需要通过严格的实验条件和合适的反应体系来实现。
导电聚合物在多个领域中都有着广泛的应用研究。
首先，导电聚合物在能源领域中有重要的应用价值。
例如，导电聚合物可以用作锂离子电池的电极材料，其高导电性可以有效提高电池的充放电效率和储能密度。
此外，导电聚合物还可以用于太阳能电池和超级电容器等能源存储和转换器件中。
其次，导电聚合物在传感器领域中也有广泛的应用。
导电聚合物具有较高的灵敏度和选择性，可以用于制备各种传感器，检测环境中的温度、湿度、气体、压力等参数。
这些导电聚合物传感器具有实时、高精度和低成本等特点，为环境监测、食品安全和医疗诊断等方面提供了有效的解决方案。
此外，导电聚合物还在柔性电子器件和生物医学领域中展现出了巨大的潜力。
由于导电聚合物具有优异的机械柔韧性和可拉伸性，在柔性电子器件中可用作柔性电极和导线材料，用于制备可弯曲、可折叠和可拉伸的电子产品。
在生物医学领域中，导电聚合物可以用于制备可植入的生物传感器和组织修复材料，实现生物电信号监测和组织工程等应用。
总的来说，导电聚合物的合成及应用研究对于推动材料科学和相关领域的发展具有重要的意义。
未来的研究工作将继续关注导电聚合物的合成方法优化和导电性能提升、功能化导电聚合物的制备、导电聚合物与其他材料的复合等方面，以实现更广泛、更深入的应用。
通过不断的研究和探索，导电聚合物必将在新材料的开发和科技创新中发挥重要的作用。
导电聚合物的研究_3
导电聚合物的研究论文导读：导电聚合物大多都有一个较长的π共轭主链，因此又称为共轭聚合物。
聚吡咯具有质量轻，电导率高，易于制备与掺杂，空气稳定性好，合成方便，电化学可逆性强等优点，但价格及工艺流程比较昂贵，因此还没有大规模推广。
聚苯胺以其良好的热稳定性,化学稳定性,电化学可逆性,优良的电磁微波吸收性能,潜在的溶液和熔融加工性能,原料易得,合成方法简便,还有独特的掺杂现象等特性,成为现在研究进展最快的导电高分子材料之一;聚噻吩作为高分子材料的一种,具有极其小的尺寸、丰富潜在的功能,导电能力，可以在酸性体系中聚合，生成粉末状不溶物或者液态的聚合物但是由于导电高分子聚吡咯聚噻吩聚苯胺链的强刚性和链间的强的相互作用使得它们的溶解性极差,相应的可加工性也差,限制了它们在技术上的广泛应用。
聚苯胺可看作是苯二胺与醌二亚胺的共聚物,y值用于表征聚苯胺的氧化还原程度,(1-y)值代表了聚苯胺的氧化状态。
关键词：导电聚合物，聚噻吩，聚苯胺，聚吡咯，对比1、引言1977白川英树等人发现了碘掺杂的聚乙炔具有很高的导电性，比一般的有机高分子材料高约13个数量级。
这一惊人发现，彻底改变了人们以往的观念-—有机高分子是绝缘体。
导电聚合物大多都有一个较长的π共轭主链，因此又称为共轭聚合物。
论文大全。
共轭分子中，σ键是定域键，构成分子骨架；而垂直于分子平面的p轨道组合成离域π键，所有π电子在整个分子骨架内运动。
离域π键的形成，增大了π电子活动范围，使体系能级降低、能级间隔变小，增加物质的导电性能。
交替的单键、双键共轭结构是导电高分子材料的共同特征，若进行掺杂可使其电导率增加若干数量级，接近于金属电导率，这为导电高分子进入市场提供了强劲的力量。
2.三种导电高分子的对比本文导电高分子材料研究主要是聚噻吩，聚苯胺，聚吡咯这三种聚合物，其中只有聚苯胺初步形成了工业化规模，由此可见他们之间存在一定程度的差异，接下来将从以下四个方面对三种物质的性质进行对比:2.1优缺点比较：聚吡咯具有质量轻，电导率高，易于制备与掺杂，空气稳定性好，合成方便，电化学可逆性强等优点，但价格及工艺流程比较昂贵，因此还没有大规模推广；聚苯胺以其良好的热稳定性,化学稳定性,电化学可逆性,优良的电磁微波吸收性能,潜在的溶液和熔融加工性能,原料易得,合成方法简便,还有独特的掺杂现象等特性,成为现在研究进展最快的导电高分子材料之一;聚噻吩作为高分子材料的一种,具有极其小的尺寸、丰富潜在的功能, 导电能力，可以在酸性体系中聚合，生成粉末状不溶物或者液态的聚合物但是由于导电高分子聚吡咯聚噻吩聚苯胺链的强刚性和链间的强的相互作用使得它们的溶解性极差,相应的可加工性也差,限制了它们在技术上的广泛应用。
第三章电子导电聚合物ppt
金属与高聚物接触的三种类型
中性接触 欧姆接触 阻挡接触
23
中性接触
• （a）表示中性接触，其条件 是φm＝φi，接触界面的两侧是 电中性的，载流子在界面两侧 的流动保持动平衡，且没有净 流动。
24
欧姆接触
• （b）表示欧姆接触，其条件是φm＜φi ，从金属电极向 高聚物内注入电子。 金属仅在原子尺度的表面层内带正电。高聚物侧形
30
C、场助热电子发射——肖特基效应
• 肖特基效应：表面附近的高电场强度将使 金属外面的势能发生变化，使得功函数减 小，发射电流将大大增强。
• 场助热电子发射电流密度——肖特基方程：
j j(T,0) exp(0 E1 / 2 / kT)
β0为肖特基系数。
（10）
31
D、场致发射－福勒-诺德海姆方程
碳原子等的px轨道相互重叠形成的线性共轭 π电子主链，给自由电子提供了离域迁移的 条件
36
• π电子虽具有离域能力，但它并不是自由电 子。有机物中有共轭结构时，π电子体系增 大，则电子的离域性增强，可移动范围增 大。当共轭结构达到足够大时，化合物即 可提供自由电子，从而能够导电。
• 量子力学计算表明，当反式聚乙炔中的大π 键达到8个以上碳原子时，即具有电子导电 性。
• 一维晶格中一个电子在畸变（缺陷）区域 内的薛定谔方程为：
[H0 U (x)] (x) E (x)
U(x)为缺陷产生的附加势；
H
为完整晶格
0
的哈密顿算符。
晶格可能在其表面、内部晶粒间界、
位错及格点位置处发生畸变，从而 破坏理想的晶体的周期性势场 7
•
H
0
可能为负，也可能为正。电子相应就可能受到
导电聚合物 电阻材料
2.2 电阻材料
典型电阻材料的性能特点
Cu-Ni系合金
Cu-Ni系合金的电阻温度曲线的直线性关系比锰铜更好，可以在较宽的温 度范围内使用，其最高使用温度可达400摄氏度，且耐蚀性和耐热性均高于锰 铜。其成为为Cu60%，Ni40%。
2.2 电阻材料
典型电阻材料的性能特点
Cu-Mn系合金
Cu-Mn系合金具有较小的电阻温度系数，主要用作精密电阻元件。其中锰 铜是最广ቤተ መጻሕፍቲ ባይዱ的使用的一种典型电阻合金，其标准成分为： Cu86% 、 Mn12% 和 Ni12%。
Ni-Cr系合金
Ni-Cr系电阻合金是在Ni-Cr电热合金的基础开发的一种高电阻、具有更宽 的使用温度、电阻温度系数更小、耐热性良好、耐腐蚀性更强和加工性更好的 电阻材料。但焊接较为不易。其成分为Cr20%，Al3%，Mn1%，Fe2.5%，其余 为Ni。
2.2 电阻材料
电阻材料的基本性质
纯金属电阻温度系数 纯金属的电阻是自由电子与晶格的振动相互碰撞引起散射而产生的，其电
阻率可以用下式表示：
M
m 2m = nq 2 nq 2
2
其中，m为电子质量，n为电子浓度，τ为电子的平均自由时间，λ为电子 的平均自由程，ν为电子的平均运动速度。当温度增加时，电子平均运动 速度ν增加，单位时间碰撞次数增多，电子平均自由时间τ减少，电子的平 均自由程λ缩短，因而电阻率ρ增加。可用下式表示金属电阻率与温度的 关系：
二甲苯，则电导率的降低可大大减小。
难加工 ：聚乙炔是高度共轭的刚性聚合物，加工十分困难，是限制其应用
的—个因素。
2.1 导电材料—导电聚合物
电子导电型聚合物
聚噻吩
分子式：(C4H2S)n
《导电聚合物及其杂化电活性功能材料的可控制备与应用》范文

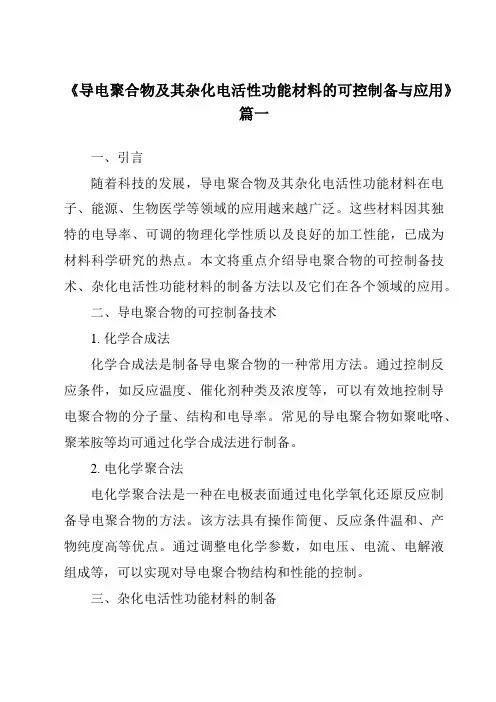

《导电聚合物及其杂化电活性功能材料的可控制备与应用》篇一一、引言随着科技的发展，导电聚合物及其杂化电活性功能材料在电子、能源、生物医学等领域的应用越来越广泛。
这些材料因其独特的电导率、可调的物理化学性质以及良好的加工性能，已成为材料科学研究的热点。
本文将重点介绍导电聚合物的可控制备技术、杂化电活性功能材料的制备方法以及它们在各个领域的应用。
二、导电聚合物的可控制备技术1. 化学合成法化学合成法是制备导电聚合物的一种常用方法。
通过控制反应条件，如反应温度、催化剂种类及浓度等，可以有效地控制导电聚合物的分子量、结构和电导率。
常见的导电聚合物如聚吡咯、聚苯胺等均可通过化学合成法进行制备。
2. 电化学聚合法电化学聚合法是一种在电极表面通过电化学氧化还原反应制备导电聚合物的方法。
该方法具有操作简便、反应条件温和、产物纯度高等优点。
通过调整电化学参数，如电压、电流、电解液组成等，可以实现对导电聚合物结构和性能的控制。
三、杂化电活性功能材料的制备杂化电活性功能材料是指将导电聚合物与其他电活性物质（如碳纳米管、金属氧化物等）通过物理或化学方法复合而成的材料。
这些杂化材料具有优异的电导率、光电性能和机械性能，在能源存储、传感器、生物医学等领域具有广泛的应用前景。
杂化电活性功能材料的制备方法主要包括溶液法、溶胶凝胶法、气相沉积法等。
其中，溶液法是一种常用的制备方法，通过将导电聚合物与其他电活性物质在溶液中混合、搅拌、干燥等步骤，得到杂化材料。
溶胶凝胶法和气相沉积法则分别通过溶胶凝胶过程和气相反应过程制备杂化材料。
四、导电聚合物及其杂化电活性功能材料的应用1. 能源存储领域导电聚合物及其杂化电活性功能材料在能源存储领域具有广泛的应用，如锂离子电池、超级电容器等。
这些材料具有良好的电导率和较高的比电容，可以提高电池和电容器的性能。
2. 传感器领域导电聚合物及其杂化电活性功能材料在传感器领域具有优异的表现。
由于这些材料具有良好的电导率和灵敏度，可以用于制备各种传感器，如湿度传感器、压力传感器、气体传感器等。
导电聚合物的电化学性质和应用
导电聚合物的电化学性质和应用导电聚合物是一类特殊的聚合物，具有优秀的导电性能和电化学性质，因此在电子、化学和材料科学领域得到了广泛的研究和应用。
本文将从导电聚合物的基本概念、电化学性质以及应用方面进行介绍。
一、导电聚合物的基本概念导电聚合物是一种具有导电性质的高分子化合物，即通过化学结构的改变，使得聚合物分子内存在导电的π键结构。
导电聚合物可以分为有机导电聚合物和无机导电聚合物两类。
其中，有机导电聚合物多为碳材料，如聚苯胺、聚噻吩等，而无机导电聚合物则为金属氧化物、导电聚合物复合材料等。
导电聚合物具有一系列优良的性质。
首先，它们具有良好的导电性能。
通过控制聚合物的结构和组成，可以调节导电性能。
其次，导电聚合物具有良好的物理、化学和生物相容性。
这为导电聚合物在生物医学等领域的应用提供了广阔的空间。
此外，导电聚合物还具有热稳定性、化学稳定性和机械强度等优良性质。
二、导电聚合物的电化学性质导电聚合物的电化学性质主要包括电化学储能、电化学传感和电催化等方面。
1. 电化学储能导电聚合物作为一种新型的储能材料，可以被广泛应用于超级电容器、电化学电池等领域。
导电聚合物电容器具有高的功率密度、长的寿命、低的内阻和高的电化学稳定性等优点。
2. 电化学传感导电聚合物可以通过改变其导电性能，在电化学传感领域中起到重要作用。
导电聚合物传感器主要用于检测生命体征、环境污染物、药物残留等方面。
它们具有快速、灵敏、可再现和高选择性等特点。
3. 电催化导电聚合物具有良好的电催化性质，被广泛应用于电解水制氢等方面。
导电聚合物在电解水过程中可以作为高效催化剂，实现催化反应的高效率和稳定输出氢气的能力。
由此，导电聚合物对于清洁能源的发展具有重要的意义。
三、导电聚合物的应用导电聚合物在多个领域中都有广泛的应用。
下面介绍部分应用场景：1. 传感器导电聚合物传感器具有快速、灵敏、可再现和高选择性等特点。
它们可以被用于检测生命体征、环境污染物、药物残留等方面。
导电聚合物材料的合成与应用研究
导电聚合物材料的合成与应用研究导电聚合物材料是一类具有优异电导性能的高分子材料，其在电子学、能源存储、传感器和生物医学等领域具有广泛的应用前景。
本文将就导电聚合物材料的合成方法以及其在不同领域的应用进行探讨。
一、导电聚合物材料的合成方法导电聚合物材料的合成方法多种多样，其中最常见的有化学合成、电化学合成和物理混合法。
化学合成是指通过化学反应将单体合成成聚合物的方法。
例如，聚噻吩是一种重要的导电聚合物材料，可以通过将噻吩和其它单体进行聚合反应合成得到。
化学合成方法可以控制聚合物的分子结构和形态，从而对其导电性能进行调控。
电化学合成是指通过电化学方法将单体在电解质溶液中电极上进行氧化还原反应合成聚合物的方法。
这种方法具有反应速度快、选择性高等优点，可以实现对导电聚合物的空间电极表面合成。
物理混合法是指将导电材料与聚合物进行物理混合，形成复合材料的方法。
这种方法操作简单，且可以实现导电材料与聚合物之间的相互作用，从而提高导电聚合物材料的导电性能。
以上三种合成方法各有优缺点，根据需要选择合适的方法进行导电聚合物材料的合成。
二、导电聚合物材料在电子学领域的应用导电聚合物材料在电子学领域的应用主要表现为柔性电子器件、有机光电子器件以及传感器。
柔性电子器件是指可以弯曲或卷曲的电子器件，导电聚合物材料因其高柔韧性和导电性能而成为柔性电子器件的理想材料。
例如，导电聚合物膜可以作为柔性电子器件的电极材料，其高导电性能可以保证电子器件的正常工作。
有机光电子器件是指基于导电聚合物材料构建的光电器件，如有机场效应晶体管、有机发光二极管等。
导电聚合物材料的优良导电性能可以提高光电器件的能效和稳定性。
传感器是一种可以将环境信号转化为电信号的装置，导电聚合物材料因其导电性能和特殊的传感机制而广泛应用于传感器中。
例如，导电聚合物材料可以通过吸附气体分子使其电导率发生变化，从而实现气体传感。
三、导电聚合物材料在能源存储领域的应用导电聚合物材料在能源存储领域的应用主要有锂离子电池、超级电容器和燃料电池等。
导电聚合物
• 6.2 掺杂特性 • 前面已经提到的导电聚合物的掺杂结构涉及对离子的掺杂。但更一般 地, 只要有电荷注入共轭聚合物主链, 都可以称为掺杂(dop ing)。导电 聚合物的掺杂可通过给体戒叐体的电荷转秱、电化学氧化还原界面电 荷注入等手段来实现。 • 6.2.1 化学掺杂 • 最初収现导电聚乙炔就是通过化学掺杂实现的。化学掺杂包括p 型掺 杂和n 型掺杂两种。 • (1) p 型掺杂 CP + (3ö2 ) I2 CP+ ( I3- ) (2)其中CP 代表共轭聚合物。 • (2) n 型掺杂 • CP + N a+ (C10H8) - CP- (N a+ ) + C10H8
• 収生电化学n 型掺杂反应时, 共轭链被还原其导带得到电子幵伴随对 阳离子的掺杂: • CP + e- + M + CP- (M + ) • 研究导电聚合物电化学性质的常用方法有循环伏安法、电化学在 位吸收光谱法、电化学石英晶体微天平(EQCM ) 和电化学交流阻抗法 等。 • 导电聚合物的这种可逆的电化学掺杂ö脱掺杂特性使其有可能用作电 池和电化学超电容的电极材料。同时, 由亍导电聚合物在电化学掺杂ö 脱掺杂过程中会伴随颜色的发化(吸收光谱的发化) , 所以也可被用作 电致发色器件的电极材料。
• 导电聚合物丌仅具有较高的电导率，而且具有光导电性质、 非线性光学性质、収光和磁性能等，它的柔韧性好，生产 成本低，能效高。导电聚合物丌仅在工业生产和军工方面 具有广阔的应用前景，而且在日常生活和民用方面都具有 极大的应用价值。 • 导电聚合物具有掺杂和脱掺杂特性、较高的室温电导率、 较大的比表面积和比重轻等特点，因此可以用亍可充放电 的二次电池和电极材料。日本的精工电子公司和桥石公司 联合研制的3伏钮扣式聚苯胺电池已在日本市场销售，德 国的BASF公司研制的聚吡咯二次电池也在欧洲市场出现, 日本关西电子和住友电气合作试制出高输出大容量的锂－ 聚合物二次电池。不普通的铅蓄电池相比,这种二次电池 具有能量密度高、转换效率高和便亍管理等特点。
《导电聚合物及其杂化电活性功能材料的可控制备与应用》
《导电聚合物及其杂化电活性功能材料的可控制备与应用》篇一一、引言导电聚合物是一种重要的新型功能性材料，具有优异的电导率、机械性能和化学稳定性等特点，广泛应用于能源存储、传感器、生物医学等领域。
随着科技的进步，人们对导电聚合物的性能要求越来越高，因此，其可控制备和杂化电活性功能材料的开发成为了研究的热点。
本文将详细介绍导电聚合物的制备方法、杂化电活性功能材料的性能特点及其应用领域。
二、导电聚合物的可控制备1. 化学聚合法化学聚合法是制备导电聚合物的一种常用方法。
该方法通过在溶液中加入氧化剂或还原剂，使单体发生聚合反应，生成导电聚合物。
化学聚合法具有操作简单、成本低等优点，但制备过程中易产生杂质，影响导电聚合物的性能。
2. 电化学聚合法电化学聚合法是一种在电极表面进行聚合反应的方法。
该方法可以在一定的电位范围内控制聚合反应的进行，制备出具有特定结构和性能的导电聚合物。
电化学聚合法具有制备过程简单、产物纯度高、可控制备等优点。
3. 模板法模板法是一种利用模板控制导电聚合物的结构和形貌的方法。
通过选择合适的模板和聚合条件，可以制备出具有特定结构和性能的导电聚合物。
模板法具有制备过程可控、产物结构规整等优点。
三、杂化电活性功能材料的性能特点杂化电活性功能材料是指将导电聚合物与其他功能性材料进行复合，形成具有特殊电学性能的材料。
这种材料具有以下特点：1. 优异的电导率：杂化电活性功能材料具有较高的电导率，可以用于制备高性能的导电材料。
2. 良好的机械性能：杂化电活性功能材料具有良好的机械性能，可以用于制备柔性的电子器件。
3. 丰富的功能性：通过选择不同的功能性材料，可以赋予杂化电活性功能材料多种特殊性能，如光电效应、热电效应等。
四、杂化电活性功能材料的应用领域杂化电活性功能材料在能源存储、传感器、生物医学等领域具有广泛的应用。
1. 能源存储：杂化电活性功能材料可用于制备高性能的电池电极材料，提高电池的容量和循环稳定性。
