2015年初中物理电学专题训练(二) 一．选择题（共10小题） 1．（2010•潍坊）标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（ ）
A．0.25A～0.5A，1V～2V B．0.25A～0.6A，1V～2V C．0.3A～0.5A，1V～1.5V D．0.25A～0.5A，1.5V～2V 2．（2012•乌海二模）如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1：3；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲：I乙是（ ）
A．3：1 B．1：3 C．1：1 D．4：3 3．（2006•浙江）在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ）
A． B． C． D． 4．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是（ ） A．电压表的正、负接线柱接错了 B．电压表的量程选择不合适 C．电压表坏了 D．电压表与滑动变阻器并联 5．在如图所示的电路中，每只表均有正常读数．则下列判断正确的是（ ）
A．甲是电压表，乙是电流表 B．甲是电流表，乙是电压表 C．甲、乙都是电流表 D．甲、乙都是电压表 6．（2008•眉山）如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（ ）
A．电压表、电流表的示数均变小 B．电压表、电流表的示数均不变 C．电压表的示数不变，电流表的示数变小 D．电压表的示数变小，电流表的示数不变 7．一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是（ ） A．8Ω B．20Ω C．28Ω D．无法确定 8．小黄连接的如图所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成．小黄对小陈说了下列说法，其中正确的是（ ）
A．要使L1和L2串联，可去掉导线b B．S闭合后，电路将发生短路 C．L1和L2并联，闭合S后L1和L2都能正常发光 D．小灯泡正常发光时的功率均为0.75W 9．在如图所示的电路中，灯泡L1和L2的连接方式依次是（ ）
A．并联、并联、并联、串联 B．串联、串联、并联、串联 C．并联、串联、并联、串联 D．串联、并联、并联、串联 10．（2014•山西）如图．电源电压18V保持不变．电流表量程0～0.6A，电压表量程0～15v，小灯泡上标有“6V 3W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允超过额定电压（灯丝电阻不变）．则下列说法正确的是（ ）
A．滑动变阻器的滑片向左移动时．电流表和电压表示数变大 B．当电流表示数为0.4A时．电压表示数为12V C．该电路的最大功率为10.8W D．滑动变阻器允许调节的范围是24～60Ω 二．填空题（共3小题） 11．如图所示的电路中，L1和L2是两只标有“6V﹣3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则b 是 _________ 表，a表的示数是 _________ ．
12．如图所示电路中，要使灯L1和L2连接成并联电路，应闭合开关 _________ ． 13．（2014•东海县模拟）将光敏电阻R和定值电阻R0、电流表、电压表连成电路如图，接在9V的电源上，光敏电阻阻值随光强变化关系如下表：（“光强”表示光强弱程度的物理量，符号为E，单位坎德拉（cd）） 光强E/cd 1 2 3 4 5 6 光敏电阻R/Ω 18 9 6 4.5 3.6 3 若电流表的示数增大，表明光强在 _________ ，电压表的示数将 _________ ．（选填“增大”、“减小”或“不变”）．分析表中数据可知光强E=1.5cd时，光敏电阻的阻值R= _________ Ω此时电流表的示数为0.5A，则通电1分钟R0上产生的热量为 _________ J．
三．解答题（共4小题） 14．小刚在“探究通过导体的电流与电压、电阻的关系”实验中． （1）他应采用的实验方法是 _________ ； （2）在研究电压的变化对电流的影响时，他连接的电路如图所示．但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上． （3）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持 _________ 不变． （4）如果小亮在实验中发现闭合开关后，电压表示数接近6V，电流表示数接近零，原因可能是 _________ ． （5）利用本实验的器材，你还能进行的实验有： _________ ．
15．在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2.5V，电阻约为10Ω，滑动变阻器上标有“20Ω 1A’字样，某同学已连接的部分电路如图甲． （1）请你用笔画线代替导线，在图甲中把电路连接完整． （2）闭合开关，将变阻器的滑片移到某位置时，电压表示数为2.5V，电流表示数如图乙所示，则此时小灯泡中的 电流是 _________ A，小灯泡的额定功率是 _________ W． （3）另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是 _________ ．
16．如图所示，电源电压U=6V，电阻R1=4Ω，R2=6Ω． （1）当开关S闭合后，电阻R1在10s内消耗的电能为多少？ （2）若将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少？
17．（2014•贵阳模拟）在如图所示的电路中，电源电压保持不变，小灯泡L上标有“6V 3W”的字样，不考虑温度对灯丝电阻的影响． （1）求灯丝电阻； （2）当开关S1、S2、S3均闭合时，小灯泡L正常发光，电流表的示数为0.8A，求定值电阻R0的电阻； （3）当开关S1闭合，S2、S3断开，移动滑动变阻器的滑片P至中点时，电阻R0消耗的电功率为0.8W，求滑动变阻器的最大电阻值． 2015年初中物理电学专题训练(二) 参考答案与试题解析 一．选择题（共10小题） 1．（2010•潍坊）标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（ ）
A． 0.25A～0.5A，1V～2V B． 0.25A～0.6A，1V～2V C． 0.3A～0.5A，1V～1.5V D． 0.25A～0.5A，1.5V～2V
考点： 欧姆定律的应用；滑动变阻器的使用． 专题： 压轴题． 分析： 由灯泡铭牌信息可知灯泡的额定电压及额定功率，则由功率公式可求得灯泡的额定电流及电阻；因灯泡、滑动变阻器及电流表串联，电压表测灯泡两端的电压，滑动变阻器阻值从零开始变大的过程中，电路中电流慢慢减小；在移动滑片过程中应保证电流表、灯泡及滑动变阻器都能安全工作，则可得出各表的变化范围． 解答： 解：由灯泡铭牌可得，灯泡两端电压不得超过2V，即电压表最大不得超过2V； 由功率公式P=UI得：
灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A； 由功率公式可得：
灯泡的电阻R===4Ω； 当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，其值为：U1=I最小
R=0.25A×4Ω=1V； 故电流表范围为0.25A～0.5A；电压表范围为1V～2V； 故选A． 点评： 本题重点在于把握各电器的额定电压或最大限制电流，不能让每个电器超过其限制值；同时根据滑动变阻器的变化引起的电压或电流的变化进行分析．
2．（2012•乌海二模）如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1：3；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲：I乙是（ ） A． 3：1 B． 1：3 C． 1：1 D． 4：3 考点： 串联电路的电压规律；并联电路的电流规律；欧姆定律的应用． 专题： 压轴题． 分析： 在甲、乙两处分别接入电压表时，两电阻串联在电路中，通过的电流相等． 甲表测的是R1两端的电压，乙表测的是R2两端的电压．
根据公式R=，可以求出两电阻阻值之比． 在甲、乙两处分别接入电流表时，两电阻并联在电路中，电阻两端的电压相等． 甲表测的是通过R2的电流，乙表测的是通过R1的电流，可以求出电流之比． 解答： 解：在甲、乙两处分别接入电压表时，通过的电流相等．已知U甲：U乙=1：3，可得R1：R2=1：3；
在甲、乙两处分别接入电流表时，电阻两端的电压相等．已知R1：R2=1：3，可得I甲：I乙=1：3． 故选B． 点评： 此题考查了串联电路和并联电路中电流和电压的关系，以及电流表和电压表的使用，是结合课本知识的简单题型．
3．（2006•浙江）在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ） A． B． C． D．
考点： 探究用电器的电功率实验． 专题： 实验题；压轴题． 分析： 根据P=UI，用电压表测出灯泡电压，用电流表测通过灯泡的电流，即可算出电功率，电压表要与灯泡并联，电流表要与灯泡串联，两表都要注意电流正进负出．为多测几次电功率，要串联一个滑动变阻器，一上一下接入电路中． 解答： 解：A、电压表不应串联在电路中，故A错误； B、符合实验要求，故B正确； C、电压表使用了一个接线柱，没有接入电路，滑动变阻器使用的都是上边接线柱，起不到作用，故C错误； D、电流表的正负接线柱接反了，指针反偏可能烧坏且读不出数． 故选B． 点评： 电压表的接线规则：与被测电路并联，电流接线柱流入，负接线柱流出，选择合适量程； 电流表的接线规则：与被测电路串联，电流接线柱流入，负接线柱流出，选择合适量程； 滑动变阻器的接线规则，一上一下使用接线柱，闭合开关之前滑片移到阻值最大处．
4．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是（ ） A． 电压表的正、负接线柱接错了 B． 电压表的量程选择不合适 C． 电压表坏了 D． 电压表与滑动变阻器并联

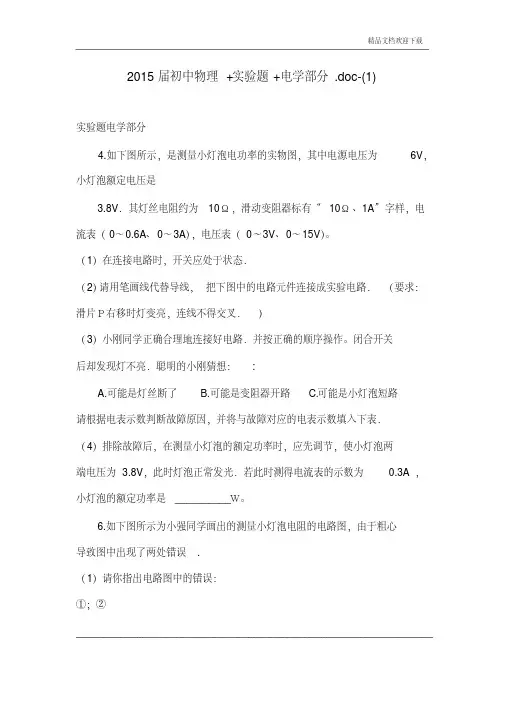

2015届初中物理实验题电学部分
2015届初中物理+实验题+电学部分.doc-(1)实验题电学部分4.如下图所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3.8V．其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0.6A、0～3A），电压表（0～3V、0～15V）。
（1）在连接电路时，开关应处于状态．（2）请用笔画线代替导线，把下图中的电路元件连接成实验电路．（要求：滑片Ｐ右移时灯变亮，连线不得交叉．）（3）小刚同学正确合理地连接好电路．并按正确的顺序操作。
闭合开关后却发现灯不亮．聪明的小刚猜想：:A.可能是灯丝断了B.可能是变阻器开路C.可能是小灯泡短路请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表．（4）排除故障后，在测量小灯泡的额定功率时，应先调节，使小灯泡两端电压为 3.8V，此时灯泡正常发光．若此时测得电流表的示数为0.3A ，小灯泡的额定功率是__________Ｗ。
6.如下图所示为小强同学画出的测量小灯泡电阻的电路图，由于粗心导致图中出现了两处错误.（1）请你指出电路图中的错误：①；②____________________________________________________________________.（2）把改好的电路图画在方框中；（3）按照你的电路图把实物用平滑曲线连接起来.要求：连线不要出现交叉；电压表使用0--3V档，电1流表使用0—0.6A档.（4）如果小灯泡的电压为 2.5V时，电流表的读数是0.2A，则小灯泡的电阻是Ω.7．读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面L积成反比，这个规律叫做电阻定律，用公式表示为R?? ，其中R、L、S分别表示导体S的电阻、导体的长度和横截面积。
而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

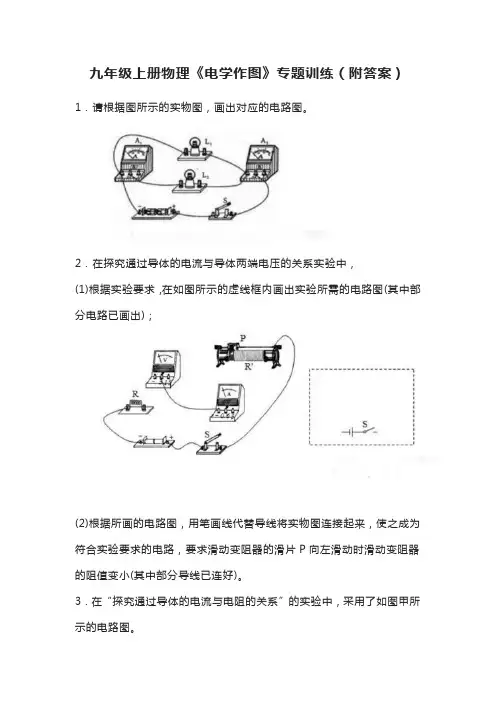

九年级上册物理《电学作图》专题训练(附答案)
九年级上册物理《电学作图》专题训练（附答案）1．请根据图所示的实物图，画出对应的电路图。
2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路，要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)。
3．在“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图。
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小。
8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求：①电流表只测量L1的电流；②闭合开关，向右移动滑动变阻器的滑片，L1的亮度不变，L2的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
2015年中考物理全国110套电学综合试题汇编
2015年中考物理全国110套电学综合试题汇编2015年全国中考物理110套试题《电学综合》汇编一、选择题10．(2015•岳阳)下列设备与应用知识相符合的是（）D A．电磁继电器――磁场对电流的作用 B．发电机――通电导线周围有磁场 C．电动机――电磁感应 D．验电器――同种电荷互相排斥25. (2015•哈尔滨)电饭锅是常用的家用电器，下列与之相关的说法错误的是( )D A．组成材料中既有导体又有绝缘体 B．工作时，利用了电流的热效应 C．工作时，通过热传递使食物温度升高 D．与其它家用电器是串联连接的 7．（3分）（2015•广元）对于图中所示的四幅图，以下说法正确的是（）B A．甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失 B．乙图中闭合开关，通电螺线管右端为N极 C．丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变 D．丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电 4．(2015•沈阳)如图1所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。
下列说法正确的是B A．水果电池将电能转化为化学能 B．发光二极管是由半导体材料制成的 C．一组二极管同时发光说明它们一定是串联的 D．如果少串联一个水果电池，二极管将变亮 9．(2015•镇江)下列教材中的探究实验，不需要控制电流一定的是（）A A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系 C．探究电功与电压的关系 D．探究电磁铁磁性强弱与线圈匝数的关系 3．（2分）（2015•呼和浩特）下列说法中，正确的是（）D A．电子定向移动的方向，规定为电流方向 B．发电机是利用通电线圈在磁场中受力转动的原理制成的 C．家庭电路中的开关应安装在用电器与零线之间 D．安全用电原则之一是：不接触低压带电体，不靠近高压带电体二、选择题 22．(2015•常州)小明家的常热牌足浴盆额定功率为750W．某次正常工作20min，将10L、20℃的水加热至40℃，此过程中足浴盆消耗电能__________J，水吸收热量_________J，消耗电能转化为水吸收热量的效率为___________％．(c水=4.2×103J/(kg•℃) 12．(2015•梅州)根据电动机的工作原理可知，其能量由电能转变为和。

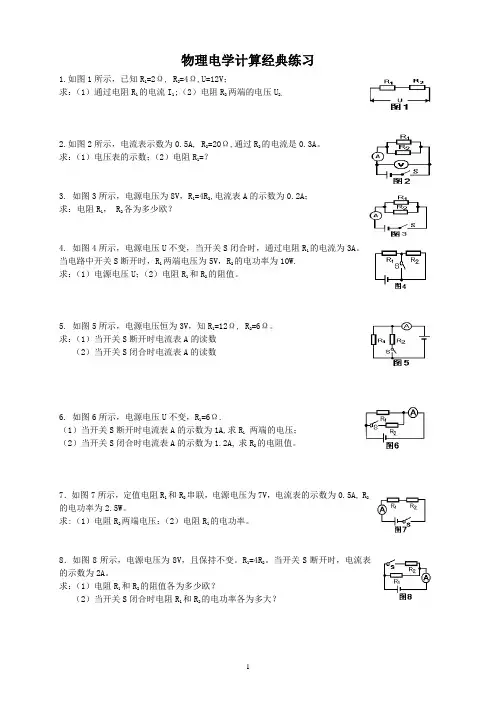

2015初中物理电学计算题(经典练习)
物理电学计算经典练习1.如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：（1）通过电阻R1的电流I1;（2）电阻R2两端的电压U2。
2.如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A。
求：（1）电压表的示数；（2）电阻R1=？3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：（1）电源电压U；（2）电阻R1和R2的阻值。
5. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：（1）当开关S断开时电流表A的读数（2）当开关S闭合时电流表A的读数6. 如图6所示，电源电压U不变，R1=6Ω.（1）当开关S断开时电流表A的示数为1A,求R1两端的电压；（2）当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。
7．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。
求:（1）电阻R2两端电压；（2）电阻R1的电功率。
8．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S断开时，电流表的示数为2A。
求：（1）电阻R1和R2的阻值各为多少欧？（2）当开关S闭合时电阻R1和R2的电功率各为多大？9．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1：I2=2：3。
求：（1）电阻R2的阻值；（2）电源的总电压。
10．如图11所示，当灯正常发光时，求：（1）通过灯泡的电流是多少？（2）电流表的示数是多少？11．把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：（1）通过电阻R2的电流为多少？（2）R2两端的电压为多少？（3）5min内电流通过R2做功多少？12．如图13所示，电流表示数为0.8A，标有“6V 3W”的灯L恰正常发光；求:（1）电阻R的阻值和通过R的电流；（2）电流通过灯L和电阻R做功之比。

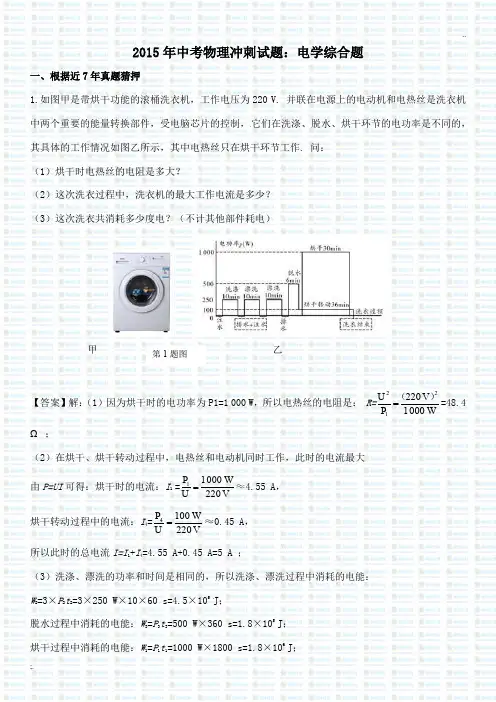

2015年中考物理冲刺试题：电学综合题
