【CN109883469A】微型多参数传感器制作方法及微型多参数传感器【专利】
【CN109896669A】混合絮凝气浮一体机【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910352054.7(22)申请日 2019.04.29(71)申请人 大连交通大学地址 116000 辽宁省大连市沙河口区黄河路794号(72)发明人 费庆志 范文新 解新宇 候婷婷 许芝 肖经伦 韩耀 刘志航 (74)专利代理机构 大连优路智权专利代理事务所(普通合伙) 21249代理人 宋春昕 刘国萃(51)Int.Cl.C02F 9/04(2006.01)
(54)发明名称混合絮凝气浮一体机(57)摘要本发明涉及环境工程技术领域，具体公开了一种混合絮凝气浮一体机，包括进污水管、污水泵、酸碱加药管、酸碱计量泵、酸碱进药管、酸碱药箱、混凝剂加药管、混凝剂计量泵混凝剂进药管、混凝剂药箱、进水管、多项介质泵、进气管、空气流量计、出溶气水管、溶气水支管、污水管、第一助凝剂加药管、第一助凝剂计量泵、第一助凝剂进药管、助凝剂药箱、第二助凝剂加药管、第二助凝剂计量泵、第二助凝剂进药管、箱体、隔板、搅拌装置、出水收集管、出水导出管、低位出水管、高位出水管、电动阀、浮渣收集槽和排泥管。本发明解决了现有技术中的气浮净水工艺分离效果差，占地面积大，
设备费用高等问题。
权利要求书2页 说明书6页 附图1页CN 109896669 A2019.06.18
CN 109896669
A1.一种混合絮凝气浮一体机，其特征在于，包括进污水管(1)、污水泵(13)、酸碱加药管(4)、酸碱计量泵(5)、酸碱进药管(6)、酸碱药箱(7)、混凝剂加药管(9)、混凝剂计量泵(10)混凝剂进药管(11)、混凝剂药箱(12)、进水管(21)、多项介质泵(20)、进气管(27)、空气流量计(25)、出溶气水管(28)、溶气水支管(39)、污水管(14)、第一助凝剂加药管(40)、第一助凝剂计量泵(42)、第一助凝剂进药管、助凝剂药箱、第二助凝剂加药管(44)、第二助凝剂计量泵(43)、第二助凝剂进药管、箱体(58)、隔板(50)、搅拌装置、出水收集管(53)、出水导出管(54)、低位出水管(57)、高位出水管(56)、电动阀(55)、浮渣收集槽(51)和排泥管(52)；所述进污水管(1)与所述污水泵(13)的进水口连接，所述酸碱加药管(4)的一端与所述进污水管(1)连接，另一端与所述酸碱计量泵(5)的出水口连接，所述酸碱进药管(6)的一端与所述酸价计量泵(5)的进水口连接，另一端位于所述酸碱药箱(7)内，所述混凝剂加药管(9)的一端与所述进污水管(1)连接，另一端与所述混凝剂计量泵(10)的出水口连接，所述混凝剂进药管(11)的一端与所述混凝剂计量泵(10)的进水口连接，另一端位于所述混凝剂药箱(12)内，所述污水泵(13)的出水口通过所述污水管(14)与所述隔板(50)内的底部连接，所述进水管(21)的一端与所述污水管(14)连接，另一端与所述多功能介质泵(20)的进水口连接，所述空气流量计(25)通过所述进气管(27)与所述多功能介质泵(20)的进气口连接，所述多功能介质泵(20)的出水口通过所述溶气出水管(28)与所述污水管(14)连接，所述溶气水支管(39)的一端与所述溶气出水管(28)连接，另一端与所述所述隔板(50)内的中部连接，所述第一助凝剂加药管(40)的一端与所述污水管(14)连接，另一端与所述第一助凝剂计量泵(42)的出水口连接，所述第一助凝剂进药管的一端与所述第一助凝剂计量泵(42)的进水口连接，另一端位于所述助凝剂药箱内，所述第二助凝剂加药管(44)第一段与所述溶气水支管(39)连接，另一端与所述第二助凝剂计量泵(43)的出水口连接，所述第二助凝剂进药管的一端与所述第二助凝剂计量泵(43)的进水口连接，另一端位于所述助凝剂药箱内，所述隔板(50)为斗状且设在所述箱体(58)内，所述搅拌装置的输出轴位于所述隔板(50)内，所述出水收集管(53)设在所述箱体(58)内且位于所述隔板(50)外的底部，所述低位出水管(57)和高位出水管(56)均通过所述出水导出管(54)与所述出水收集管(53)连接，所述电动阀(55)设在所述低位出水管(57)上，所述箱体(58)的上部设有浮渣收集槽(51)，所述浮渣收集槽(51)的底部设有排泥管(52)，所述低位出水管(57)的高度低于所述高位出水管(57)的高度，所述高位出水管(57)的高度等于所述浮渣收集槽(51)的上沿的高度。2.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述进污水管(1)上设有调节阀。3.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述酸碱加药管(4)、混凝剂加药管(9)、第一助凝剂加药管(40)和第二助凝剂加药管(44)上均设有调节阀。4.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述污水管(14)上从上游到下游依次设有调节阀、污水流量计(16)、调节阀、第一取样水龙头(18)和第一压力表(19)。5.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述进水管(21)上从上游到下游依次设有两个调节阀和一个真空表(24)。6.根据权利要求1所述的混合絮凝气浮一体机，其特征在于，所述进气管(27)上设有调
【CN109884834A】一种液晶显示装置制备方法及其使用方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910334521.3(22)申请日 2019.04.24(71)申请人 中国科学院宁波材料技术与工程研究所地址 315201 浙江省宁波市镇海区庄市大道519号(72)发明人 鲁淑芬 汪伟 刘兆平 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.G02F 1/137(2006.01)G02F 1/1345(2006.01)G02F 1/1334(2006.01) (54)发明名称一种液晶显示装置，制备方法及其使用方法(57)摘要本发明公开了一种液晶显示装置，包括基底；位于基底表面的配向膜；位于配向膜背向基底一侧表面的胆甾相液晶膜层；胆甾相液晶膜层包括网状聚合物，网状聚合物中分散有胆甾相液晶微滴；用于将胆甾相液晶微滴的温度至少加热至胆甾相液晶微滴的清亮点温度的加热装置。当需要消除图像时，会先通过加热装置对胆甾相液晶微滴进行加热，当温度不小于清亮点温度时，胆甾相液晶微滴将会转变为透射态；当冷却时，由于网状聚合物对胆甾相液晶微滴的作用，会使得降温后的胆甾相液晶微滴仍处于透射态，实现图像的清除。使用加热装置可以简化液晶显示装置的结构。本发明还提供了一种液晶显示装置制备方法及其使用方法，
同样具有上述有益效果。
权利要求书2页 说明书13页 附图6页CN 109884834 A2019.06.14
CN 109884834
A1.一种液晶显示装置，其特征在于，包括：基底；位于所述基底表面的配向膜；位于所述配向膜背向所述基底一侧表面的胆甾相液晶膜层；所述胆甾相液晶膜层包括网状聚合物，所述网状聚合物中分散有胆甾相液晶微滴；用于将所述胆甾相液晶微滴的温度至少加热至所述胆甾相液晶微滴的清亮点温度的加热装置。2.根据权利要求1所述的液晶显示装置，其特征在于，所述液晶显示装置还包括：位于所述胆甾相液晶膜层受光侧表面的反射带宽调整膜层。3.根据权利要求1所述的液晶显示装置，其特征在于，所述加热装置包括：位于所述胆甾相液晶膜层背向所述基底一侧表面的导电膜层；与所述导电膜层电连接的导电电极；与所述导电电极电连接的FPC。4.根据权利要求1所述的液晶显示装置，其特征在于，所述基底包括相对设置的第一基底以及第二基底；所述配向膜包括位于所述第一基底朝向所述第二基底一侧表面的第一配向膜，以及位于所述第二基底朝向所述第一基底一侧表面的第二配向膜；所述胆甾相液晶膜层位于所述第一配向膜与所述第二配向膜之间；所述加热装置包括：位于所述第二基底背向所述第一基底一侧表面的导电膜层；与所述导电膜层电连接的导电电极；与所述导电电极电连接的FPC。5.根据权利要求3或4所述的液晶显示装置，其特征在于，所述导电膜层为非透光性导电膜层。6.根据权利要求1所述的液晶显示装置，其特征在于，所述液晶显示装置还包括：位于所述基底与所述配向膜之间的导电膜层。7.根据权利要求1所述的液晶显示装置，其特征在于，所述加热装置为加热台。8.一种液晶显示装置的制备方法，其特征在于，包括：在基底的表面设置配向膜；在所述配向膜表面设置胆甾相液晶混合物；通过聚合物诱导相分离反应在所述胆甾相液晶混合物中形成网状聚合物；其中，所述网状聚合物中分散有胆甾相液晶微滴，以制成胆甾相液晶膜层；设置用于将所述胆甾相液晶微滴的温度至少加热至所述胆甾相液晶微滴的清亮点温度的加热装置，以制成所述液晶显示装置。9.根据权利要求8所述的方法，其特征在于，所述胆甾相液晶混合物包括间隔子和以下质量分数的组分：质量分数为76％-90％的胆甾相液晶、质量分数为1％-9％的反应性中介素、质量分数为9％-15％的预聚物。10.一种液晶显示装置的使用方法，其特征在于，包括：获取清除液晶显示装置记录的图像的清除操作；其中，所述液晶显示装置包括基底；
【CN109884735A】一种基于多雨量传感器观测降水的方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910240506.2
(22)申请日 2019.03.27
(71)申请人 山东省气象局大气探测技术保障中心地址 250013 山东省济南市天桥区无影山路12号
(72)发明人 刘彬 于帅 李季 顾伟宗 黄磊 涂爱琴 吴举秀 杨崇静 陈庆亮 边文超 徐宝元
(74)专利代理机构 济南泉城专利商标事务所 37218代理人 赵玉凤
(51)Int.Cl.G01W 1/14(2006.01)
(54)发明名称一种基于多雨量传感器观测降水的方法(57)摘要本发明公开一种基于多雨量传感器观测降水的方法，本方法采用多个雨量传感器检测降水数据，并将多个雨量传感器的数据进行融合计算，在融合之前，将单雨量传感器观测数据进行一致性计算，去除可疑数据。采用多个雨量传感器融合计算的方法避免了因单个雨量传感器故障造成观测数据丢失的现象，增加了雨量观测的连续行。本发明尤其适合在海岛站、高山站和偏远地区气象站的雨量观测。综合而言，本方法可以增加雨量观测数据的可信度，同时减少偏远地
区难维护保障自动气象站的维保次数。
权利要求书1页 说明书4页 附图1页CN 109884735 A2019.06.14
CN 109884735
A1.一种基于多雨量传感器观测降水的方法，其特征在于：包括以下步骤：S01）、采用多
个雨量传感器观测降雨量，并将多个雨量传感器的观测数据传输至微处理器；S02）、微处理
器分别对多个雨量传感器检测的数据进行1分钟加权计算，所述1分钟加权计算是指微处理
器计时1分钟接收到雨量传感器产生方形脉冲的数量，并判断加权后的数据是否为1个有效
数，所述有效数是指正整数，如果是进行步骤S03，如果否，进行步骤S05；S03）、判断6小时内
1分钟加权数据是否出现除第一个雨量传感器产生的有效数外，又出现另外的雨量传感器
产生的有效数，如果是进行步骤S04，如果否将第一个有效数剔除并清零；S04）、将第一个有
【CN109883335A】一种微型数字CMOS激光位移传感器电路系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910198945.1(22)申请日 2019.03.15(71)申请人 广州市合熠电子科技有限公司地址 510635 广东省广州市高新技术产业开发区科学城天泰一路2号自编七栋4楼402室(72)发明人 卿定求 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.G01B 11/02(2006.01)
(54)发明名称一种微型数字CMOS激光位移传感器电路系统(57)摘要本申请实施例提供了一种微型数字CMOS激光位移传感器电路系统，包括处理器模块、CMOS图像传感模块、恒流控制模块、输入输出模块、以及为以上各模块供电的电源模块，所述CMOS图像传感模块与所述恒流控制模块电性连接，所述恒流控制模块、所述输入输出模块分别与所述处理器模块电性连接，所述恒流控制模块包括与所述处理器模块电性连接的半导体激光二极管恒流驱动电路和反馈单元，所述CMOS图像传感模块、所述半导体激光二极管恒流控制电路分别与所述反馈单元电性连接。本发明的微型数字CMOS激光位移传感器电路系统，通过电路配置使得半导体激光二极管发光芯片的亮度自动增益调节，实
现传感器的高精度测量性能。
权利要求书1页 说明书5页 附图5页CN 109883335 A2019.06.14
CN 109883335
A1.一种微型数字CMOS激光位移传感器电路系统，包括处理器模块、CMOS图像传感模块、恒流控制模块、输入输出模块、以及为以上各模块供电的电源模块，所述CMOS图像传感模块与所述恒流控制模块电性连接，所述恒流控制模块、所述输入输出模块分别与所述处理器模块电性连接，其特征在于，所述恒流控制模块包括与所述处理器模块电性连接的半导体激光二极管恒流驱动电路和反馈单元，所述CMOS图像传感模块、所述半导体激光二极管恒流控制电路分别与所述反馈单元电性连接。2.根据权利要求1所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述反馈单元包括依次连接的电阻R1、电阻R33、电位器VR1、电阻R13、反相输入端与所述电阻R1连接的偏置电流放大器U6、与所述偏置电流放大器U6输出端连接的电阻R10、与所述电阻R10连接的反馈积分电容C28，所述电阻R1与所述偏置电流放大器U6的反相输入端连接，所述电阻R33、所述电位器VR1、所述反馈积分电容C28与所述偏置电流放大器U6并联，所述偏置电流放大器U6的正相输入端连接基准电路。3.根据权利要求2所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述偏置电流放大器U6包括第一放大器U6A和第二放大器U6B，所述电阻R1与所述第二放大器U6B的反向输入端连接，所述基准电路与所述第二放大器U6B的正相输入端连接，所述电阻R10的一端与所述第二放大器U6B的输出端连接，所述电阻R10的另一端与所述第一放大器U6A的反相输入端连接，所述反馈积分电容C28与所述第一放大器U6A并联。4.根据权利要求1所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述半导体激光二极管恒流控制电路中的半导体激光二极管的发光芯片LD经三极管与所述处理器模块电性连接进行发光控制、经三极管与所述反馈单元电性连接进行占空比调节。5.根据权利要求1所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述电源模块包括供电电源电路、与所述供电电源电路输出端连接的反馈电路。6.根据权利要求5所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述反馈电路包括与所述供电电源电路输出端子和接地端子间串联连接的高精度反馈电阻RF1、RF2。7.根据权利要求1所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述输入输出模块包括模拟量输出单元，所述模拟量输出单元为电流与电压模拟量输出控制电路，所述电流与电压模拟量输出控制电路用于输出4-20mA的电流模拟量和/或0-5VDC的电压模拟量。8.根据权利要求1所述的微型数字CMOS激光位移传感器电路系统，其特征在于，所述处理器模块为32位高速处理器，该系统还包括与所述处理器模块电性连接的人机接口模块，所述人机接口模块包括16位处理器、分别与所述16位处理器电性连接的多位数码管显示屏、操作按键、数据存储单元，
【CN109883942A】一种基于显微镜的焊接接头微区电化学测试的实验方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910259536.8
(22)申请日 2019.04.02
(71)申请人 西安石油大学地址 710065 陕西省西安市电子二路东段18号
(72)发明人 路永新 李霄 杨永春 贺大川
(74)专利代理机构 西安西达专利代理有限责任公司 61202代理人 高亦哲
(51)Int.Cl.G01N 17/02(2006.01)
(54)发明名称一种基于显微镜的焊接接头微区电化学测试的实验方法(57)摘要一种基于显微镜的焊接接头微区电化学测试的实验方法，采用正置金相显微镜的物镜两侧连接辅助电极、参比电极，下方连接毛细管，毛细管下方接触工作电极（焊接接头），工作电极置于正置金相显微镜的载物台的玻璃面板上，辅助电极、参比电极、工作电极分别连接电化学工作站，电化学工作站连接计算机。工作时，转动物镜转换器，对准焊接接头，调节亮度调节旋钮，使得目镜中的像亮度适中，调节限位手轮进行调焦，使得工作电极表面在目镜中能清晰成像，移动工作电极，选定待测焊接接头的某一区域。转动物镜转换器，使得毛细管对准待测区域，将各线路连接完毕，在电脑中打开测试软件，开始测试。采用本方法对金属材料焊接接头某一区域进行准确定位和测量，根据测试面积的需求，可选用不同管径的毛细管，实现了焊接接头微区电化学参数
的准确测量。
权利要求书1页 说明书3页 附图2页CN 109883942 A2019.06.14
CN 109883942
A1.一种基于显微镜的焊接接头微区电化学测试的实验方法，包括正置金相显微镜，正
置金相显微镜的物镜（17）两侧连接辅助电极（16）、参比电极（18），下方连接毛细管（19），毛
细管（19）下方接触工作电极（20），工作电极（20）置于正置金相显微镜的载物台（9）的玻璃
面板（10）上，辅助电极（16）、参比电极（18）、工作电极（20）分别连接电化学工作站（15），电

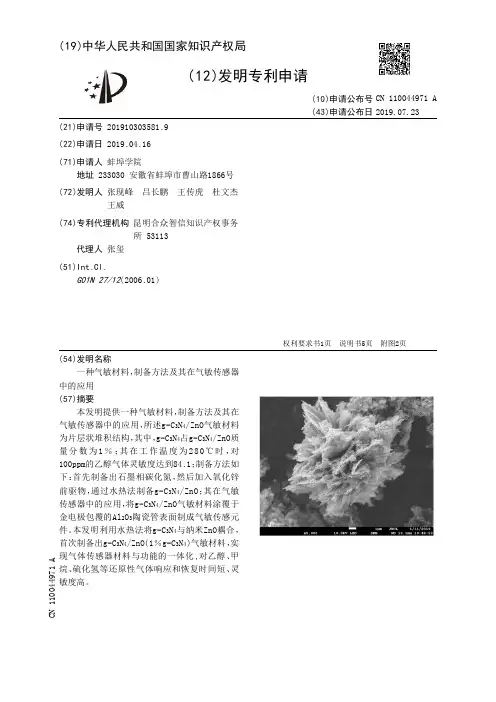

【CN110044971A】一种气敏材料制备方法及其在气敏传感器中的应用【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910303581.9
(22)申请日 2019.04.16
(71)申请人 蚌埠学院地址 233030 安徽省蚌埠市曹山路1866号
(72)发明人 张现峰 吕长鹏 王传虎 杜文杰 王威
(74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 张玺
(51)Int.Cl.G01N 27/12(2006.01)
(54)发明名称一种气敏材料，制备方法及其在气敏传感器中的应用(57)摘要本发明提供一种气敏材料，制备方法及其在气敏传感器中的应用，所述g-C3N4/ZnO气敏材料为片层状堆积结构，其中，g-C3N4占g-C3N4/ZnO质量分数为1％；其在工作温度为280℃时，对100ppm的乙醇气体灵敏度达到84.1；制备方法如下：首先制备出石墨相碳化氮，然后加入氧化锌前驱物，通过水热法制备g-C3N4/ZnO；其在气敏传感器中的应用，将g-C3N4/ZnO气敏材料涂覆于金电极包覆的Al2O3陶瓷管表面制成气敏传感元件。本发明利用水热法将g-C3N4与纳米ZnO耦合，首次制备出g-C3N4/ZnO(1％g-C3N4)气敏材料，实现气体传感器材料与功能的一体化,对乙醇、甲烷、硫化氢等还原性气体响应和恢复时间短、灵
敏度高。
权利要求书1页 说明书5页 附图2页CN 110044971 A2019.07.23
CN 110044971
A1.一种气敏材料，其特征在于：所述g-C3N4/ZnO气敏材料为片层状堆积结构，其中，g-
C3N4占g-C3N4/ZnO质量分数为1％；所述g-C3N4/ZnO气敏材料在工作温度为280℃时，对
100ppm的乙醇气体灵敏度达到84.1。
2.一种气敏材料的制备方法，其特征在于：首先制备出石墨相碳化氮，然后加入氧化锌
前驱物，通过水热法制备g-C3N4/ZnO，具体包括以下步骤：
【CN109883454A】一种磁性标签传感器及其制作方法及河床冲刷检测装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910305365.8(22)申请日 2019.04.16(71)申请人 山东大学地址 250002 山东省济南市市中区二环东路12550号(72)发明人 杨则英 谢馨楠 曲永业 张亚磊 孙明皓 祁文超 刘阳宇东 曲建波 张东方 候俊梅 荣锐 (74)专利代理机构 济南圣达知识产权代理有限公司 37221代理人 张庆骞(51)Int.Cl.G01D 5/12(2006.01) (54)发明名称一种磁性标签传感器及其制作方法及河床冲刷检测装置(57)摘要本公开提供了一种磁性标签传感器及其制作方法及河床冲刷检测装置。其中，一种磁性标签传感器，包括：圆筒，所述圆筒壁内嵌有螺纹管，所述螺纹管用于模拟磁耦极子；所述螺纹管的两个接线口分别连接第一电缆和第二电缆并穿过圆筒的上截面外壁伸出圆筒；所述圆筒套设在导轨上，圆筒设置在河床与水交界处；导轨末端插入河床内部，导轨顶部安装有水密封箱，所述水密封箱内部设置有电源模块、继电器和负载，第一电缆连接至电源模块的正极，第二电缆依次通过串接继电器和负载连接至电源模块的负极；圆筒壁内的螺纹管随河床上下移动而产生
磁场信号。
权利要求书2页 说明书5页 附图1页CN 109883454 A2019.06.14
CN 109883454
A1.一种磁性标签传感器，其特征在于，包括：圆筒，所述圆筒壁内嵌有螺纹管，所述螺纹管用于模拟磁耦极子；所述螺纹管的两个接线口分别连接第一电缆和第二电缆并穿过圆筒的上截面外壁伸出圆筒；所述圆筒套设在导轨上，圆筒设置在河床与水交界处；导轨末端插入河床内部，导轨顶部安装有水密封箱，所述水密封箱内部设置有电源模块、继电器和负载，第一电缆连接至电源模块的正极，第二电缆依次通过串接继电器和负载连接至电源模块的负极；圆筒壁内的螺纹管随河床上下移动而产生磁场信号。2.如权利要求1所述的一种磁性标签传感器，其特征在于，所述继电器与控制器相连，所述控制器与远程监控终端相连。3.如权利要求1所述的一种磁性标签传感器，其特征在于，所述水密封箱设置在安装平台上，所述安装平台设置在导轨的顶部。4.如权利要求3所述的一种磁性标签传感器，其特征在于，所述安装平台与导轨为一体结构。5.如权利要求1所述的一种磁性标签传感器，其特征在于，所述导轨为刚性导轨；或所述导轨的材料为刚性防水非导体材料；或所述导轨的形状为圆柱体，导轨的半径小于圆筒的半径。6.如权利要求1所述的一种磁性标签传感器，其特征在于，所述螺线管的导体材料均使用防水薄膜保护，并在外部镀环氧富锌防锈漆，以隔绝水的渗入；或所述圆筒的材料为防水混凝土，内掺氯化铁增强抗渗性。7.如权利要求1所述的一种磁性标签传感器，其特征在于，所述水密封箱的上盖为单面开口长方体。8.如权利要求7所述的一种磁性标签传感器，其特征在于，所述水密封箱的上盖与安装平台底座通过周向螺栓及密封衬垫固定，保证内部与水环境隔离；或所述水密封箱的侧面加工有电缆杯形管节的安装孔，电缆杯形管节与水密封箱的上盖之间密封连接。9.一种如权利要求1-8中任一项所述的磁性标签传感器的制作方法，其特征在于，包括：(1)设定所需螺线管的匝数及半径，绕制螺线管，螺线管两接口可同时置于螺线管上方；(2)根据螺线管的参数制作圆筒混凝土模具，螺线管上下内外均有保护层；(3)按照防水混凝土标准级配制混凝土，将螺线管放入模具内，螺线管两接线口与第一电缆和第二电缆连接自上方伸出模具外，浇灌配置好的混凝土，在规定的时间拆模及养护；(4)根据所制作的本体圆筒内径及高度，选择相应参数的导轨；(5)选择防水材料制作水密封箱上盖；(6)将电源模块与继电器、负载以及密封穿过水密封箱的第一电缆和第二电缆连接，
【CN109945952A】多用途传感装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910306875.7(22)申请日 2019.04.17(71)申请人 佛山金田申电子有限公司地址 528306 广东省佛山市顺德区容桂容里居委会昌宝西路33号天富来国际工业城三期22座五层503单元(72)发明人 麦剑源 彭晓占 (74)专利代理机构 广州科峻专利代理事务所(普通合伙) 44445代理人 唐海斐(51)Int.Cl.G01F 23/292(2006.01)
(54)发明名称多用途传感装置(57)摘要本发明公开了一种多用途传感装置，包括传感模组，传感模组的ICA芯片以及显示模块；所述显示模块与ICA芯片连接，且ICA芯片的逻辑判定结果采用PWM进行输出；所述传感器模组包括红外光发射管组、红外光电接收管组、限流电阻和分压电阻，红外光发射管组与限流电阻连接，红外光电接收管组与分压电阻串联连接，所述红外光电接收管组与ICA芯片连接。本发明通过不同模块实现不同功能，也可以通过模块组合实现多样化功能；ICA芯片通过根据逻辑判定结果进行PWM输出，不同状态输出状态不同，因此可避免损坏和未插入的信号检测，增加电路稳定性并且传感器同探头分离，
避免液体二次污染。
权利要求书1页 说明书4页 附图6页CN 109945952 A2019.06.28
CN 109945952
A1.一种多用途传感装置，其特征在于，包括用于侦测液体、物体的传感模组，用于逻辑判定、沟通传感模组的ICA芯片以及输出逻辑判定结果的显示模块；所述显示模块与ICA芯片连接，且ICA芯片的逻辑判定结果采用PWM进行输出；所述传感器模组包括红外光发射管组、红外光电接收管组、限流电阻和分压电阻，红外光发射管组与限流电阻串联连接，红外光电接收管组与分压电阻连接，所述红外光电接收管组与ICA芯片连接。2.根据权利要求1所述的多用途传感装置，其特征在于，所述红外光发射管组包括红外光发射管IA和红外光发射管IB，红外光发射管IA与限流电阻RB串联，红外光发射管IB与限流电阻RD串联。3.根据权利要求2所述的多用途传感装置，其特征在于，所述红外光电接收管组包括红外光电接收管PA和红外光电接收管PB，所述红外光发射管IB和红外光电接收管PB并联，红外光电接收管PA与分压电阻RC串联，红外光电接收管PB与分压电阻RE串联连接。4.根据权利要求3所述的多用途传感装置，其特征在于，所述红外光电接收管PA和分压电阻RC连接处与ICA芯片连接；所述红外光电接收管PA与红外光发射管IA并联。5.根据权利要求4所述的多用途传感装置，其特征在于，所述红外光电接收管PB与分压电阻RE的连接处与ICA芯片连接。6.根据权利要求5所述的多用途传感装置，其特征在于，所述红外光发射管组、红外光电接收管组、ICA芯片和显示模块均外接电源正极和地线。7.根据权利要求6所述的多用途传感装置，其特征在于，红外光发射管IA与外光电接收管PA组成第一组传感器模组，且红外光发射管IA和外光电接收管PA根据物体检测距离可调整角度为30-80度。8.根据权利要求7所述的多用途传感装置，其特征在于，红外光发射管IB与红外光电接收管PB组成第二组传感器模组，且红外光发射管IB与红外光电接收管PB根据物体检测距离固定角度为90±5度。9.根据权利要求8所述的多用途传感装置，其特征在于，还包括一个固定在水箱的直角
【CN109883308A】可装配式多用途应变测量传感器【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910317080.6
(22)申请日 2019.04.19
(71)申请人 西安桥邦智能科技有限公司地址 710043 陕西省西安市浐灞生态区田马路北口2排2号
(72)发明人 王建华
(51)Int.Cl.G01B 5/30(2006.01)
(54)发明名称可装配式多用途应变测量传感器(57)摘要一种可装配式多用途应变测量传感器，在壳体内的上端设上端盖、下端设下端盖，在壳体内设左弹簧片和右弹簧片，左弹簧片与右弹簧片之间设上垫块和下垫块，左弹簧片和右弹簧片的上部设在上端盖下的固定端夹块内，在左弹簧片和右弹簧片上设应变片，穿插入壳体内且套装有限位圈的辅助连杆的一端设在左弹簧片和右弹簧片上，辅助连杆的另一端设与右支座联接的左连杆，下端盖上设左支座,在左连杆与右支座之间设刚柔两用联接机构，左连杆和刚柔两用联接机构构成刚柔两用连杆。本发明通过刚柔两用连杆使左弹簧片和右弹簧片发生变形，应变片感受左弹簧片和右弹簧片变形大小，经输出导线输出到应变仪，既能测量结构的小应变，又能够测量结
构的大应变。
权利要求书1页 说明书6页 附图4页CN 109883308 A2019.06.14
CN 109883308
A1.一种可装配式多用途应变测量传感器，包括壳体（1），在壳体（1）内的上端设置有上
端盖（2）、下端设置有下端盖（19），在壳体（1）内设置有左弹簧片（3）和右弹簧片（8），左弹簧
片（3）与右弹簧片（8）之间设置有上垫块（5）和下垫块（20），左弹簧片（3）和右弹簧片（8）的
上部设置在上端盖（2）下的固定端夹块（7）内，在左弹簧片（3）和右弹簧片（8）上设置有与输
出导线（4）相连接的应变片，穿插入壳体（1）内且套装有限位圈（11）的辅助连杆（10）的一端
设置在左弹簧片（3）和右弹簧片（8）上，辅助连杆（10）的另一端设置与右支座（18）联接的左
【CN109884717A】一种地下管线探测设备【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910222096.9(22)申请日 2019.03.22(71)申请人 中国科学技术大学地址 230026 安徽省合肥市包河区金寨路96号(72)发明人 丁超 王超 王辉 胡代明 刘长青 汪敏磊 秦榕 (74)专利代理机构 北京科迪生专利代理有限责任公司 11251代理人 杨学明 贾玉忠(51)Int.Cl.G01V 3/12(2006.01)G01D 21/02(2006.01)
(54)发明名称一种地下管线探测设备(57)摘要本发明公开了一种地下管线探测设备，包括信号接收模块、控制模块、无线通信模块、天线收发模块、微处理器；控制模块与无线通信模块电连接，与终端通信；信号接收模块与控制模块和发射机、接收机电连接，控制模块控制信号接收模块发射电磁波信号并接收反射回波；本设备为埋在管线上方，通过终端与控制模块通信进而控制设备的运行，节省长期工作造成电量损耗过快；本发明可以探知地下管线的拥堵情况以及监测日常水流量大小，解决城市雨季水涝灾害并为优化城市地下管线布局提供分析数据；进一步地，节约地下管线搭建所需的耗材，节省开发成本，
且具有高效性。
权利要求书1页 说明书2页 附图1页CN 109884717 A2019.06.14
CN 109884717
A1.一种地下管线探测设备，其特征在于：包括信号接收模块、控制模块、无线通信模块、天线收发模块、微处理器；控制模块与无线通信模块电连接，与终端通信；信号接收模块与控制模块和发射机、接收机电连接，控制模块控制信号接收模块发射电磁波信号并接收反射回波；本设备为埋在管线上方，通过终端与控制模块通信进而控制设备的运行，节省长期工作造成电量损耗过快。2.根据权利要求1所述的一种地下管线探测设备，其特征在于：可以探知地下管线的拥堵情况以及监测日常水流量大小，解决城市雨季水涝灾害并为优化城市地下管线布局提供分析数据。3.根据权利要求1所述的一种地下管线探测设备，其特征在于：节约地下管线搭建所需的耗材，节省开发成本，
