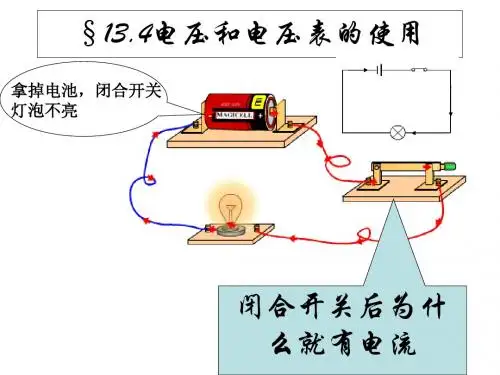

苏教版物理九年级上册13.4电压和电压表的使用课件1
读出图13—29中所示电压表的示数。
U＝1.7V
U＝14V
电压表读数
电压表的使用方法：
1 、 使用前应先检查电压表的指针是否对准零刻 度线，如有偏差，进行较正 2 、 电压表必须并联在待测电路的两端，使电流 从标有 “ 3 ” 或 “ 15 ” 接线柱流入电压表，从标 有“－”的接线柱流出电压表。
1.问题：在图13—31所示的串联电路中， 灯L1两端的电压U1、灯L2两端的电压U2与 总电压U之间有什么关系？
2.我的猜想是：
猜想1：U＝U1＋U2 猜想2：U＞U1＞U2 猜想3：U＝U1＝U2 猜想4：U＜U1＜U2
实验方案
V L1 U1
U V
V
L2
U2
进行实验
L1
L2
实验数据记录表格
1.串联而成的电池组的电压与每个电池的电压 议一议 有什么关系？ 电池组的电压是各个电池的电压之和，即： U＝U1＋U2＋U3。 2.在生活和实验中，为什么常把电池串联成电池组使用？ 采用串联电池组可以得到较大的电压，以适应用电器对 供电电压的要求。 使用目的是提高电压。
活动 13.9探究串联电路中的电压
信息快递
电路的电压关系 串联元件的总电压 等于对应各元件电 压之和。 U＝U1+U2 并联元件的电压相 等。 U1 ＝ U2
废干电池污染与安全处理
2.如图所示的电路中，已知电池组有3节 铅蓄电池串联组成，合上开关，电压表V1 的示数是4V。V2的示数是____ 6 V，灯L1两 2 V。 端的电压是_____
为了使探究更有说服力，实验中应该用不同 节数的电池组作为电源进行实验；也可以换 用不同的小电灯进行实验。
得到的结论是： 串联电路两端的总电压等于各部分电路 两端的电压之和。 即：U＝U1＋U2。
电压与电压表的使用
电压的方向
电压的方向由高电位指向 低电位。
电压的单位
伏特（V）
国际单位制中的电压单位，常用的还有千伏（kV）、毫伏（mV）。
换算关系
1kV=1000V，1V=1000mV。
电压的作用
01
02
03
04
维持电流
电压是维持电流持续流动的根 本原因。
驱动电子流动
电压使电子从高电位流向低电 位。
传输能量
电压在电路中传输电能，为各 种电子设备提供动力。
根据测量精度要求，选择合适精度的 电压表。高精度电压表能够提供更准 确的测量结果，但价格也相对较高。
正确连接电压表
确认电源关闭
在连接电压表之前，确保相关电 源已经关闭，以保障安全。
正确连接正负极
根据被测电压的正负极性，将电压 表的正极接至正极，负极接至负极。 错误的极性连接可能导致电压表损 坏或测量结果不准确。
多功能电压表
除了测量电压外，还具有其他 功能，如测量电流、电阻等。
03 电压表的使用方法
正确选择电压表
电压表的量程选择
根据被测电压的大小，选择合适的电 压表量程。确保电压表的量程大于被 测电压，避免测量误差或损坏电压表。
电压表的精度选择
电压表的输入阻抗
了解电压表的输入阻抗，以确保在测 量时不会对电路造成影响。高输入阻 抗的电压表能够减小测量时对电路的 干扰。
校准电压表时，应使用标准电 源或已知准确值的电阻箱进行 校准，以确保测量准确度。
校准过程中，应检查电压表的 量程选择是否正确，避免量程 过大或过小引起的误差。
电压表的故障排除
如果电压表出现指针不动、读数偏差、显示异常等问题，应及时进行故障排除。 检查电压表的电源是否正常，表笔接触是否良好，电路板是否有烧焦或损坏。
13.4电压和电压表的使用课件----苏科版物理九年级上册
反馈小练
4.如图为用电压表测量灯泡两端电压的电路图，其中正确的是 （D）
练一练
5.下列有关常见电压值的表述，正确的是（ C ） A．一节干电池的电压是2V B．我国家庭电路的电压是110V C．手机电池电压约为3.7V D．电脑USB接口输出电压是220V
练一练
6.如图所示，实验室用电压表的读数为（ A ）
重点——认识电压表
电压表的结构：
符号 +V －
数值单位 指针
负接线柱
量程为0~3 V
刻度盘 调零螺母 正接线柱
量程为0~15 V
电压表的使用
读值：认识量程和分度值 电压表有两个量程：0~3V和0~15V，到底什么时候用哪个量 程呢?
被测电压小于3V，就要选用“3”和 “−”接线柱 被测电压大于3V，就要选用“15” 和“−”接线柱
1kV = 103V 1V = 103mV 1mV = 103μV
练一练： 2.4×10−2 kV = 2.4×104 mV 0.37µV = 3.7×10−7 V
伏特（1745−1827） 物理学家 意大利人
生活中的电压
一节干电池1.5V
一节蓄电池2V
家庭电路220V
一节锂电池 3.7V
闪电104~109V
人体安全电压是36V以下
练一练
1.下列说法中正确的是（ C ）
A.电路中只要有电压，就会有电流 B.通过导体的电压是形成电流的原因 C.电压是产生电流的必要条件 D.电压是正电荷发生定向移动形成电流的原因
2.关于电源电压的说法中，正确的是（ C ）
A.有电压就同时有电源和电流 B.有电源就同时有电压和电流 C.有电流就同时有电源和电压 D.同时有电源和电压就一定有电流
电压和电压表的使用ppt5 苏教版
做一做：用电压表测干电池的电压
• 取三节电池，用电压表测出每一节电池的电压U1 、 U2、 U3 将三节电池串联成电池组，测出电池组 的电压U将测的电压值填入下表 U1/v 1· 5 U2/v 1· 5 U3/v 1· 5 U/v
4· 5
议一议：1、串联而成的电池组的电压与每个电池的电压有什么关系？
（2）实际电压应是多少伏？
本节小结
• 1、电压的符号、单位、字母表示 • 2、常见电压值以及之间换算关系 • 3、电压表的读数以及用电压表测电路两端 的电压 • 4、串联电池组的总电压与每个电池电压关 系
谢谢大家
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
3、如图所示的电路中，若在甲、乙两处分别接入电表，当开关S闭合后，两灯 均能正常发光，则 处的电表一定是电压表，它测量 两端的电压。
4、现有一只标准的电压表，它有03V和015V 两个量程。张峰用它测量由两节干电池串联 而成的电池组的电压时，接线正确，但他读 出的读数是10V，这显然是错误的。
（1）请你说出他出现错误的原因。
想一想；电压表、电流表在使用规则上有哪些 相同电和不同点？
相同点： 1、根据所选用的量程，读取上排或下排刻度的示数： 2、电流必须从标有数字的接线柱流入电表，从标有“-”的 接线柱流出电表； 3、被测电流或电压的大小不可超过电表的量程。在使用电 表时一般先使用大量程，如电表示数在小量程范围内，则改 用小量程，使读数更精确。 不同点； 电流表必须串联在电路中，而电压表必须并联在电路两端。 （在实际效果中电流表相当与导线而电压表相当与断路）
四 、电压和电压表的使用
泗阳县魏圩中学
电压和电压表的使用
次数
U1
U2
U
(V)
(V)
(V)
1
2 结论
点击电路图进入电流表接入练习 点击此处文字显隐示藏记录表格
活动3：研究并联元件的电压关系 把电流表分别接在L1、L2、L1L2两端，测出L1电压U1
、L2电压U2、L1L2总电压U，比较它们的大小。
次数
U1
U2
U
(V)
(V)
(V)
1
2 结论
点击电路图进入电流表接入练习 点击此处文字显隐示藏记录表格
大量程 表，0尝~1试5回V答我
的问题。
小量程 0~3V
0.5V 0.1V
5V/10=0.5V 1A/10=0.1V
点击图片进入读数练习 点击此处文字显隐示藏表格
如何把电压表准确接入电路
电压表与待测元件串联
电流从负接线柱流进
哈哈，完全正确！
哈哈，完全正确！
活动1：把电压表准确接入电路 请在下面电路图中添加一只电压表，并标出电压表的
第13章 电路初探
第4节 电压和电压表的使用
打开阀门，就会有水流推 动水轮机旋转，水轮机会 持续地旋转吗？
信息快递
电压的概念
持续的水压形成了持 续的水流，抽水机作 用是产生水压。
持续的电压形成持续 的电流，电源的作用 是产生电压
电压的物理符号是U。
点击图片观看电流和水流动画
电压的单位
点击图片查看简介
身体健康，学习进步！
总结2
元件的电压关系
串联元件：串联元件的总电压等于对应各元件电压之和。 并联元件：并联元件的电压相等。
你知道吊灯和电视机 的电压哪个大吗？
信息快递
吊灯和电视机之间 是并联的。
苏科版九年级物理(上)《电压和电压表的使用》课件(共40张ppt)
能 则先试用大量程，然后进行试触法选择。
五、电流表和电压表使用区别和联系
仪符 表号
使用规则
接 接线柱 法
量程
能否直接 接到电源 两极上
学生电表
量程
最小
刻度
（分度值）
A 电
流 表
串 联
电流从 电流不能超 “+”进 过最大值，
“-”出 先试触
不 能
V 电
压
并 电流从 电压不能超 联 “+”进 过最大值，
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时， 应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接 线柱的接法
5.在图所示电路中，开关闭合后，会出
现的后果是（ D ）
A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏 C.只有电压表会被烧坏 D.只有电流表会被烧坏
其它常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
注意：伏、千伏、毫伏、微伏的换算关系。
10 3
10 3
10 3
千伏 （kV） 伏特 （V） 毫伏（mV） 微伏（μV）
3×2V 2×2V
1节干电池_1_._5__V 1节铅蓄电池__2___V
家庭电路 __2_2_0__V
一节干电池电压为 1.5V 家庭电路的电压为 220V 一节干蓄电池电压为2V 对人体安全电压 不高于36V
能
表
“-”出 先试触
0-0.6A 0.02A 0-3A 0.1A 0-3V 0.1V 0-15V 0.5V
做一做：
取三节电池，用电压表测出每一节电池的电压 U1 、U2 、U3；将三节电池串联成电池组，测出这
个电池组的电压。将测得的电压值填入书的表格 中。
五、电流表和电压表使用区别和联系
仪符 表号
使用规则
接 接线柱 法
量程
能否直接 接到电源 两极上
学生电表
量程
最小
刻度
（分度值）
A 电
流 表
串 联
电流从 电流不能超 “+”进 过最大值，
“-”出 先试触
不 能
V 电
压
并 电流从 电压不能超 联 “+”进 过最大值，
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时， 应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接 线柱的接法
5.在图所示电路中，开关闭合后，会出
现的后果是（ D ）
A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏 C.只有电压表会被烧坏 D.只有电流表会被烧坏
其它常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
注意：伏、千伏、毫伏、微伏的换算关系。
10 3
10 3
10 3
千伏 （kV） 伏特 （V） 毫伏（mV） 微伏（μV）
3×2V 2×2V
1节干电池_1_._5__V 1节铅蓄电池__2___V
家庭电路 __2_2_0__V
一节干电池电压为 1.5V 家庭电路的电压为 220V 一节干蓄电池电压为2V 对人体安全电压 不高于36V
能
表
“-”出 先试触
0-0.6A 0.02A 0-3A 0.1A 0-3V 0.1V 0-15V 0.5V
做一做：
取三节电池，用电压表测出每一节电池的电压 U1 、U2 、U3；将三节电池串联成电池组，测出这
个电池组的电压。将测得的电压值填入书的表格 中。
苏科版九年级物理第13章第4节电压和电压表的使用 课件
3使被测电压不超出电压表量程：在已知 电路中电压大小时，直接选择合适的量程；
若不能判断，则先用较大量程试触，然后进
行选择合适的量程。
4．电流表不可以短接，而电压表可以短接，即 可以直接接在电源的两端，此时测量的是电源 电
压，电路中几乎没有电流，所以在电路中可以 将电压表近似看做 断 路，与电压表串联的用 电器不工作；
2．关于电压表的使用，正确的是 ( C ) A．电压表不能直接测量电源电压 B．尽可能选大的量程，以免损坏电表 C．经过试触后，被测电压不超过小量程时，应选用小量程 D．电压表接入电路时，不用考虑“+”“-”接线柱的接法
3.如图所示的电路中，已知电池组有3 节铅蓄电池串联组成，合上开关，电 压表V1的示数是4V。V2的示数是_6_V__ V， 灯L1两端的电压是____2_串/V
1.5 1.5
1.5 4.5
（1）U与U1、U2、U3有什么关系？U=U1+U2+U3 （2）在生活和实验中，常把电池串联成电池组
的作用是什么？
活动五：探究串并联电路的电压特点
1. 把电压表分别接在L1、L2、L1L2串联后的两端， 测出L1电压U1、L2电压U2、L1L2总电压U，比较它们 的大小。
观察与思考
完成课本P76中的填空
1.如果把标有“－”的接线柱和标有“3”的接线柱
接到电路中，表示选用_0_～___3_V__量程。读数时，应 以刻度盘_下__方___的刻度为准，电压表的分度值为 _0_.__1_V___。
2.如果把标有“－”的接线柱和标有“15”的接线
柱接到电路中，表示选用__0__～___1_5_V___量程。读数 时，应以刻度盘_上___方__的刻度为准，电压表的分度 值为___0_.__5_V__；
若不能判断，则先用较大量程试触，然后进
行选择合适的量程。
4．电流表不可以短接，而电压表可以短接，即 可以直接接在电源的两端，此时测量的是电源 电
压，电路中几乎没有电流，所以在电路中可以 将电压表近似看做 断 路，与电压表串联的用 电器不工作；
2．关于电压表的使用，正确的是 ( C ) A．电压表不能直接测量电源电压 B．尽可能选大的量程，以免损坏电表 C．经过试触后，被测电压不超过小量程时，应选用小量程 D．电压表接入电路时，不用考虑“+”“-”接线柱的接法
3.如图所示的电路中，已知电池组有3 节铅蓄电池串联组成，合上开关，电 压表V1的示数是4V。V2的示数是_6_V__ V， 灯L1两端的电压是____2_串/V
1.5 1.5
1.5 4.5
（1）U与U1、U2、U3有什么关系？U=U1+U2+U3 （2）在生活和实验中，常把电池串联成电池组
的作用是什么？
活动五：探究串并联电路的电压特点
1. 把电压表分别接在L1、L2、L1L2串联后的两端， 测出L1电压U1、L2电压U2、L1L2总电压U，比较它们 的大小。
观察与思考
完成课本P76中的填空
1.如果把标有“－”的接线柱和标有“3”的接线柱
接到电路中，表示选用_0_～___3_V__量程。读数时，应 以刻度盘_下__方___的刻度为准，电压表的分度值为 _0_.__1_V___。
2.如果把标有“－”的接线柱和标有“15”的接线
柱接到电路中，表示选用__0__～___1_5_V___量程。读数 时，应以刻度盘_上___方__的刻度为准，电压表的分度 值为___0_.__5_V__；
