四级乡村砼公路施工组织设计
四级公路建设工程水泥砼路面施工方案
四级公路建设工程水泥砼路面施工方案编制人：审核人：审定人：XX建设集团公司20 年月水泥砼路面施工方案一、工程概况根据XX人民政府的要求，由天水市麦积区交通运输局承担五龙乡周山—柏树王四级公路建设工程的测设任务。
麦积区五龙乡周山—柏树王四级公路建设工程起点接周山树，终点至柏树王，按四级公路技术标准设计，为旧路改建工程，全线长2800m。
二、人员、机械配置１、人员配置项目经理：技术总工：施工队长两名：专职安全员：２、机械设备44 m汽车泵1台8m3砼罐车2台D50插入式振捣棒10套振捣梁2套圆盘式磨光机1台6m直尺4把全站仪1台水准仪2台三、施工计划计划2013年3月16日开工，4月9日完工，施工工期为24天。
四、施工准备1、砼采用工地拌和站集中拌和，汽车泵输送的方式浇筑砼。
2、基底清理：对整个施工面的基底进行全面清扫，清除基层表面浮土，砂石等杂物，用空压机将基底表面凹槽部泥土冲洗干净，做好排水设施，防止雨水冲刷。
搭设临时围挡，封闭施工现场，防止非施工人员及车辆进入现场，破坏、污染基底。
四、混凝土路面施工工艺1、测量放样1）检查基底平面尺土、标高横向坡度是否符合设图纸和规范要求。
2）引测路面中心线，水准点，建立平面位置和标高控制网，对控制点进行保护。
3）用经纬仪以路面中心线为准，按照设计图纸，在基底上逐条放出每道纵缝位置线，放线时应弹出墨线，然后再测放出横向缝线。
在横向缝位置，每隔20～30m，应在路边侧各做控制点，可用混凝土保护控制点，为混凝土浇注后横向缩缝切缝的依据。
4）标高测量与控制：根据支模进度，在支模前一天将纵、横缝交叉点处打入钢钎，钢钎应高出路基表面30cm以上。
根据道路纵断面设计图计算出每个钢钎点路面设计标高，用红铅油在钢钎上划出标高标记，作好记录作为复测依据。
支模完成后，在混凝土浇灌前，应分别用经纬仪，拉小白线等方法复测模板顺直度，用水平仪检测模板顶面标高。
5）横缩缝线切割控制：在混凝土浇注完成24小时后，可进行缩缝切割。
农村公路改造项目道路工程施工设计方案四级公路水泥混凝土路面
农村公路改造项目道路工程施工组织设计四级公路/水泥混凝土路面一、施工组织设计第一章编制依据及说明第一节编制的技术依据1．某县2011年农村公路改造工程红渡村至遂意乡兰甲村道路工程《招标文件》2．某县2011年农村公路改造工程红渡村至遂意乡兰甲村道路工程《施工图设计》3．交通部颁《公路工程技术标准》(JTGB01—2003)4．交通部颁《公路桥涵施工技术规》（JTJ041—2000）5．交通部颁《公路路基施工技术规》（JTG F10—2006）6．交通部颁《公路工程质量检验评定标准》（JTG F80/1—2004）7．交通部颁《公路路面基层施工技术规》（JTJ034—2000）8．交通部颁《公路水泥混凝土路面施工技术规》（JTG F30—2003）第二节工程概况（一）工程概况某县2011年农村公路改造工程红渡村至遂意乡兰甲村道路工程，路线起点乐滩，途经塘苗村，新庄村，六分村，下槽村，在兰甲村处与乡道650线交接。
设计单位为，建设单位为红渡村至遂意乡兰甲水泥路建设项目理事会。
路线起于K0+000，终于K12+000，总长12公里，为四级公路。
路基宽度5m，水泥砼路面宽3.5米。
主要的工程容有挖土方，整理级配碎石基层，水泥凝土面层，砌挡墙。
（二）沿线自然地理概况1．地形地貌本项目位于中部某县红渡镇，位于中部，红水河下游，东经108°24ˊ~109°7ˊ，北纬23°40ˊ~24°23ˊ，东临兴宾区，西依都安县，南接上林县，北连宜州市；东北与柳江县交界，东南与兴宾区、合山市接壤，西北与都安县相连，西南与马山县接靠。
2．气象本项目工程所在地地处低纬度，属南亚热带气候，雨量充沛，严寒期短，少霜少雪，四季均可栽培农作物。
年平均气温20.7度，极端最高气温39度，极端最低-3度。
7月最热，平均气温28.4度。
1月最冷，平均11.1度。
年平均降雨量为1429.6毫米。
年平均日照为1534.2小时。

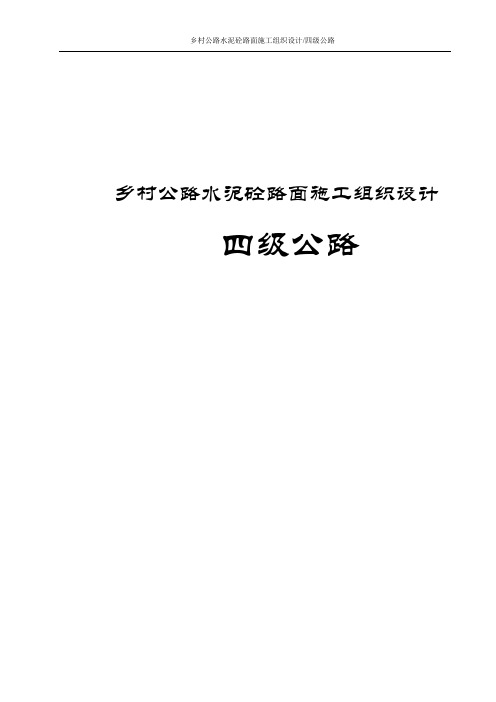

乡村公路水泥砼路面施工组织设计(四级公路)
乡村公路水泥砼路面施工组织设计四级公路1.施工组织设计文字说明1.1编制依据及原则1.1.1编制依据1、乡村公路水泥砼路面工程施工图设计文件（第一册）2、现行城市道路设计规范，公路工程施工技术规程及相应的质量检验评标准。
3、本单位拥有的科技成果、管理水平、技术设备力量，多年积累的公路施工。
4、经验用施工现场及周围环境的调查所掌握有关资料。
1.1.2编制原则1、单位工程合格率100%。
2、遵循招标文件各项条款要求，严格按照设计标准，现行施工规范和质量检验评定标准，正确组织施工，确保工程质量合格。
3、根据工期要求，抓住关键线路，合理安排施工进度，搞好工序衔接，达到均衡生产，在保证工程质量、安全的前提下，尽量缩短工期。
4、坚持实事求是的原则，在制定施工方案中，充分发挥我队专业化、机械化的施工优势，借鉴以往类似工程施工经验，坚持科学管理、精心施工，确保高速度、高质量、高效益地完成本合同段的建设。
5、科学合理配置资源，做到机械化作业、流水作业和标准化作业，合理配备劳动力资源，加强内部管理，降低工程成本，提高经济效益。
6、在满足业主各种要求的前提下，确保实现进度、质量、安全的预期目标。
1.2工程概况及主要工程数量1.2.1工程简介：本合同项目为乡村水泥砼路面工程，工程地点位于横河子村，路线经乌兰坝村、太平屯，终点至乌兰坝林场。
工程范围：全长21.00KM（含6.00公里支线），设计技术标准为山岭重丘四级公路，路基宽7.5M，路面宽5.5M，水泥砼路面。
K22+750—K26+684.853段路基宽6.5，路面宽3.5m。
本工程的设计指标为：公路路线等级采用部颁四级公路标准，设计行车速度20 公里/小时，桥涵处设计为过水路面。
设计交通等级为轻型，设计年限为20 年。
1.2.2场地工程地质、水文条件：本合同段工程位于乡村公路段，原道为乡道林宝线（Y101）1.2.3气候条件本合同段施工地区属温带大陆性季风气候，年平均降雨量310—400毫米，最大冻深1.85m.1.2.4设计标准1、道路等级：公路路线等级采用部颁四级公路标准2、计算行车速度：V=20km/h；砼设计弯拉强度4.5mp。
农村四级公路项目水泥混凝土路面施工设计方案
农村四级公路项目水泥混凝土路面施工设计方案农村四级公路项目是为了改善农村地区的交通状况，提高农民生产生活条件的重要举措。
在该项目的实际实施过程中，水泥混凝土路面施工设计方案的制定和执行非常关键。
本文从路面设计、基层处理、材料选择和施工方法等方面，对农村四级公路项目的水泥混凝土路面施工设计方案进行详细描述，以期为相关项目的实施提供参考。
1.路面设计首先，根据当地的道路运输需求和交通规模确定设计的路面结构形式。
通常情况下，农村四级公路的设计中采用了水泥混凝土路面，由于其耐久性和适应性较好，能够提供稳定的路面支撑并保证车辆行驶的舒适性。
2.基层处理水泥混凝土路面施工需要对基层进行充分处理，以确保基层的稳固和坚实。
基层处理包括土壤改良、夯实砂石层等工序，以提高基层的承载能力和排水性能。
3.材料选择在水泥混凝土路面施工设计方案中，材料的选择非常重要。
一般情况下，应选择良好的水泥、骨料和沥青等材料，确保施工质量和路面使用性能。
水泥的强度等级应根据当地的实际情况和设计要求进行确定，骨料应符合相应的标准要求。
4.施工方法水泥混凝土路面的施工方法涉及到各个施工环节，包括拌和、浇筑、振捣、养护等。
在拌和过程中，应严格控制水灰比、拌和时间和拌和均匀度等参数，以确保混凝土的质量。
在浇筑过程中，应注意均匀浇筑、适时振捣，以避免混凝土的空鼓和裂缝。
在养护过程中，应进行适当的保湿和保温，以确保混凝土的强度发挥和养护周期达到要求。
总结起来，农村四级公路项目的水泥混凝土路面施工设计方案需要综合考虑路面设计、基层处理、材料选择和施工方法等多个因素。
通过科学合理的设计和严格的施工管理，可以提高道路的使用寿命和运营效果，为农村地区的发展提供良好的交通基础设施。
农村四级公路标准水泥路施工组织设计
农村四级公路标准水泥路施工组织设计目录第一章总体施工组织布置及规划 (1)第二章主要工程项目的施工方案、施工方法 (8)第三章工期的保证体系和保证措施 (40)第四章工程质量的管理体系以及保证措施 (41)第五章安全生产管理体系及保证措施 (43)第六章环境保护、水土保持保证体系及保证措施 (44)第七章文明施工、文物保护保证体系及保证措施 (50)第八章项目风险预测与防范，事故应急预案 (51)第九章其他应说明的事项 (54)农村水泥混凝土路面构造第一章总体施工组织布置及规划第一节工程概况和编制依据一、工程概况******（K9+600—K7+400）工程全长7.8公里，全线采用四级公路标准设计，路基宽度6.5米，路面结构采用水泥混凝土路面，工程内容为：路基，路面、涵洞工程，本项目分为一个标段。
二、地质地貌及气候拟建项目地处山西省中部偏南，吕梁山脉南端东侧，******西部。
本项目沿线西高东低，地形起伏，沟壑纵横，地表覆盖第四纪黄土，土壤结构松散，沟谷切割较深，水土流失严重，大部分属梁峁状中山黄土丘陵地貌。
项目区属于暖温带大陆性季风气候区，全年比较温和，四季分明，冬季气候干燥寒冷，常发生大风降温；夏季炎热多雨，间有伏旱现象发生；春秋时过渡季节，气温变化大，，春末易发生干热风，秋季易发生连续降雨，常出现一周的连阴天气。
******境内河流除姑射山西坡4平方公里西水河流域外，均属汾河流域。
拟建项目沿线西高东低，多半路段为沿溪线，属涧河支流，汛期因暴雨易引起山洪，对公路工程构造物有一定威胁，故要做好路基路面的排水防护，以防洪水床刷路基。
三、编制依据（一）、关于******工程的施工招标文件、设计图纸、技术规范、补遗书及标前会议内容。
(二)、对施工现场的实地考察。
(三)、有关国产、进口设备的性能及台班定额。
(四)、现行的国家及交通部颁发的技术规范、技术标准。
第二节施工总体布署一、奋斗目标1、质量目标：按照业主的要求，圆满实现工程施工质量一次性合格。
农村四级公路项目水泥混凝土路面施工组织设计
农村四级公路项目水泥混凝土路面施工组织设计一、施工项目背景及概况本项目位于农村四级公路，路段总长度为XX公里，路面宽度为XX米，主要适用于中型和轻型车辆的行驶。
水泥混凝土路面是一种具有较高承载能力和耐久性的材料，适用于高强度、高频率的交通状况。
施工组织设计旨在确保施工质量，提高施工效率，合理利用资源，保证施工安全。
二、施工目标1.完成项目规定的工期要求，确保工程进度；2.保证路面施工质量，达到设计要求；3.合理管理施工队伍和资源，提高施工效率；4.保证施工安全，预防事故的发生。
三、施工组织机构1.项目经理：负责项目整体的组织、协调和管理；2.施工队长：负责具体施工工作的组织和实施；3.建设单位代表：负责与施工队沟通和协调；4.工程监理：负责对施工过程进行监督和检查。
四、施工方法和工艺流程1.材料采购和准备：a.质检工作：对水泥、砂、骨料进行抽样检测，确保材料符合规定标准；b.临时仓储：搭建临时材料仓库，储存和保护好材料。
2.路面基层施工：a.压实基层地面：使用压路机对基层进行压实处理；b.砼管线安装：在基层上按要求安装好道路排水等设施；c.边台施工：按设计要求进行边台的施工。
3.水泥混凝土路面施工：a.框架安装：按设计要求安放路面框架；b.搅拌混凝土：选用合适的搅拌设备进行混凝土的搅拌；c.倾倒混凝土：将搅拌好的混凝土倾倒到框架内；d.摊铺和初压：采用机械进行混凝土的摊铺和初压；e.养护处理：对新铺路面进行养护，确保混凝土的强度和耐久性。
五、施工资源计划和控制1.人员资源：a.编制人员：项目经理根据工作量和工期编制人员配备计划；b.工人队伍：招聘技术熟练、责任心强的工人队伍；c.培训和安全教育：对工人进行培训和安全教育，提高工作技能和安全意识。
2.设备资源：a.机械配备：根据施工工艺和工期要求配备适当的机械设备；b.维修保养：定期对机械设备进行维修保养，确保设备正常使用。
3.材料资源：a.采购计划：按照工程进度和需要制定材料采购计划；b.保管管理：建立材料管理制度，遵循“先进先出”和“严禁交叉污染”的原则；c.积储和保护：对材料进行适当的积储和保护，防止损坏和浪费。
四级公路工程施工组织设计
四级公路工程施工组织设计一、项目背景公路工程施工组织设计是指在公路工程的施工过程中，对施工组织机构、施工方法、施工进度等进行合理科学的规划和设计。
其目的是确保施工的顺利进行，提高施工效率和质量，保证工程的安全和可靠性。
二、施工组织机构设计1.总体组织机构设计（1）项目经理部：负责项目的整体管理和协调，制定施工计划、调度资源、指导施工作业等。
（2）技术部：负责工程技术的论证、设计、施工方案的研究、技术交流和技术档案的管理。
（3）财务部：负责项目的财务管理和预算编制，监督资金使用情况。
（4）后勤保障部：负责施工现场的设备、材料、劳动力等的供应和管理。
（5）质量安全部：负责施工过程中的质量控制和安全监督。
（6）审计监督部：负责施工过程中的审计和监督工作。
2.施工队伍组织机构设计（1）队长负责指挥并安排施工作业。
（2）技术员负责解读施工图纸、施工方案等，并协助队长进行施工作业的安排。
（3）工人根据施工计划进行具体施工作业。
三、施工方法设计1.施工工艺设计首先要根据工程的特点选择适合的施工工艺，然后根据施工工艺确定施工方法。
（1）沥青路面施工工艺：包括基层处理、摊铺、压实等环节。
施工方法可以采用机械作业和手工作业相结合的方式，既提高效率又保证质量。
（2）混凝土路面施工工艺：包括模板安装、混凝土浇筑、振捣、养护等环节。
施工方法可以采用机械作业和人工作业相结合的方式，提高施工效率和质量。
2.施工进度计划设计根据工程的施工周期、工期以及其他条件，编制施工进度计划，确定施工进度和施工任务的分解。
同时，要根据实际施工情况随时调整进度计划，以保证工程按时完成。
四、施工安全措施设计1.施工现场防护措施设计为了确保施工现场的安全，需设置临时围挡、警示标志等，保护施工人员和过路行人安全。
2.施工设备安全措施设计针对施工过程中使用的各种设备，要制定相应的安全操作规程，并加强设备检查和维护。
3.施工人员安全教育与培训加强对施工人员的安全教育和培训，提高其安全意识，掌握安全操作技能。
四级公路工程施工组织设计 -
根据施工图每10米设置侧石顶面标高控制点，通线进行铺砌，平石则根据图纸纵坡每隔10米设边桩，并标盲基 层和面层面的标高，设立标志牌，联合侧石顶面线控制的横坡及面层的高程定线测量程序。
附表一拟投入本工程的主要施工设备表 43
附表二配备本工程的试验和检测仪器设备表
45
附表三劳动力计划表 46
附表四：计划开、竣工日期和施工进度网络图 47
附表五：施工总平面图
49
附表六：临时用地表 51
第一章、综合说明
一、编制依据
（一）、业主与我单位招标文件、设计图纸。
（二）、现场踏勘、调查所掌握的第一手资料。
2.3组织编制本项目的质量体系控制程序文件，审批重要不合格品（重大质量事故的评审鉴定结果和处理方案） 。
2.5主持项目施工资料的整理和归档工作。
3、工程技术科：
主要负责施工全过程的技术管理及技术措施的编制。负责施工计划，统计报表编制，负责施工组织设计，施工 技术措施，技术管理制度，组织现场施工管理，工程定额与预算，合同管理，工程结算，索赔等工作；在施工中推 广使用新技术、新工艺、新设备、新材料；负责测量管理工作并准确实施；负责工地试验室的技术管理；做好每月 完成工程量统计,与业主、监理进行工程进度款结算以及竣工决算。
(3)作好各施工控制点的保护工作，树立明显的标志牌，以防止损坏。
(4)根据施工控制点测放出中线控制桩位置，并进行各部位水准测量。
(5)路面施工采用线路中线桩控制，并根据线路曲线的特点，加密至5m一点作控制，以确保曲线段线型流畅。
3、保证测量准确度和精度的措施
乡村公路水泥砼路面工程施工组织设计
施工组织设计１、投标人编制施工组织设计得要求:编制时应采用文字并结合图表形式说明施工方法；拟投入本标段得主要施工设备情况、拟配备本标段得试验与检测仪器设备情况、劳动力计划等;结合工程特点提出切实可行得工程质量、安全生产、文明施工、工程进度、技术组织措施,同时应对关键工序、复杂环节重点提出相应技术措施,如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其她地上地下设施得保护加固措施等．２、配备得施工机械、设备应满足施工要求,且设备完好率达到90%以上(在技术标中附表一、附表二得备注栏如实填报),新购或拥有得施工机械设备必须附有购销发票,租凭得施工机械设备必须附有租凭合同协议书,承包人不得将已报废机械、车辆驶入施工现场或运用于本工程，否则视为技术标不可行.3、施工组织设计除采用文字表述外可附下列图表，图表及格式要求附后。
附表一拟投入本标段得主要施工设备表附表二拟配备本标段得试验与检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期与施工进度网络图附表五施工总平面图附表六临时用地表目录一、编制说明二、技术标准与要求三、工程概况四、资源配备计划与施工组织机构五、施工现场布置六、施工总进度计划及保证措施七、主要工程项目方案与技术措施八、质量管理体系与措施九、安全管理体系与措施十、环境保护管理体系与措施十一、季节施工措施安排附表1：拟投入本标段得主要施工设备表附表2:拟配备本标段得试验与检测仪器设备表附表３:劳动力计划表附表４:计划开、竣工日期与施工进度横道图附表5:临时用地表一）编制说明（一）编制依据1、乡村公路水泥混凝土路面工程施工图设计文件（第一册）。
2、现行城市道路设计规范，公路工程施工技术规程及相应得质量检验评标准．3、本单位拥有得科技成果、管理水平、技术设备力量,多年积累得公路施工经验用施工现场及周围环境得调查所掌握有关资料。
（二）编制原则1、充分遵循招标文件条款得原则。
2、坚持实事求就是得原则,根据我公司得施工能力与管理水平,坚持科学组织、合理安排、均衡生产,确保优质高效得履行合同。
农村四级公路项目水泥混凝土路面施工组织设计精修订
农村四级公路项目水泥混凝土路面施工组织设计精修订一、施工组织设计目标及总体要求本项目的目标是在水泥混凝土路面施工方面精确设计施工组织方案，确保项目质量、进度和安全等方面的要求。
总体要求如下：1.保证施工质量：确保路面的平整度、厚度、强度等达到规定标准要求，确保路面使用寿命长。
2.保证施工进度：按照工期计划合理安排施工任务，保证按时完成各项施工工序，并避免施工过程中的延误。
3.保证施工安全：合理设置安全防护设施，确保施工现场的安全，预防和消除各类事故。
二、施工组织设计内容1.施工工艺与要求：a.详细阐述水泥混凝土路面施工的工序、工艺及操作要求，包括基层处理、材料验收、浇注浆液、摊铺、压实等各个环节的具体步骤和技术要点。
b.设定质量控制点，并明确各个控制点的检测指标和要求。
c.阐述混凝土的拌和比例、配料要求，以及施工材料的验收标准和质量要求。
d.说明施工现场的仓库安排、材料堆放要求，以及水电设备的安装调试等。
2.施工组织方案：a.制定施工进度计划，明确各个施工阶段的时间节点和关键任务。
b.设定负责施工的施工方的组织机构和管理体系，包括劳务组织、施工队伍、负责人员等。
c.制定施工队伍管理和人员配备方案，包括劳务人员招募、培训和管理，以及安全、质量、进度等监管人员的配置。
d.设计施工现场的布置图，包括场地平整、设施摆放、安全标识等。
3.施工安全措施：a.详细列出施工现场应采取的所有安全措施，包括施工区域划分、安全警示标志、施工员工的安全防护措施等。
b.安全风险预评价，明确各类施工过程中可能存在的安全风险，提出相应的预防和应急措施。
c.制定施工现场的消防安全管理措施和应急预案，确保施工现场安全。
三、施工组织设计的完善与精修根据项目的实际情况，在初稿的基础上进行完善和精修。
主要包括以下方面：1.进一步明确施工工艺和要求，尤其是施工过程中的技术要点，确保施工质量。
2.制定施工进度计划的详细内容，明确各个施工阶段的时间节点和关键任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乡村公路水泥砼路面工程施工组织设计xxxx年xx月一·编制依据及原则(一)编制依据1、乡村公路水泥砼路面工程施工图设计文件(第一册)2、现行城市道路设计规范,公路工程施工技术规程及相应的质量检验评标准。
3、本单位拥有的科技成果、管理水平、技术设备力量,多年积累的公路施工经验用施工现场及周围环境的调查所掌握有关资料。
(二)编制原则1、单位工程合格率100%。
2、遵循招标文件各项条款要求,严格按照设计标准,现行施工规范与质量检验评定标准,正确组织施工,确保工程质量合格。
3、根据工期要求,抓住关键线路,合理安排施工进度,搞好工序衔接,达到均衡生产,在保证工程质量、安全的前提下,尽量缩短工期。
4、坚持实事求就是的原则,在制定施工方案中,充分发挥我队专业化、机械化的施工优势,借鉴以往类似工程施工经验,坚持科学管理、精心施工,确保高速度、高质量、高效益地完成本合同段的建设。
5、科学合理配置资源,做到机械化作业、流水作业与标准化作业,合理配备劳动力资源,加强内部管理,降低工程成本,提高经济效益。
6、在满足业主各种要求的前提下,确保实现进度、质量、安全的预期目标。
二·工程概况及主要工程数量(一)工程简介:本合同项目为乡村水泥砼路面工程,工程地点位于段(39K＋800――48K＋100)。
工程范围:全长8.3KM,设计技术标准为山岭重丘四级公路,路基宽5.5M,路面宽4.5M,水泥砼路面。
本工程的设计指标为:公路路线等级采用部颁四级公路标准,设计行车速度20 公里/小时,桥涵设计荷载为汽－15,挂－80。
设计交通等级为轻型,设计年限为20 年。
(二)场地工程地质、水文条件:本合同段工程位于乡村公路段,为原村X143道泥结路面。
(三)气候条件本合同段施工地区属亚热带海洋性季风气候,温暖潮湿,每年4-9月为汛期,降水量占全年的70∽77%。
台风影响发生在5月中旬到11月中旬,7月中旬到9月中旬为盛行期。
(四)设计标准1、道路等级:公路路线等级采用部颁四级公路标准2、计算行车速度:V=20km/h;桥涵设计荷载为汽－15,挂－80。
3、最大纵坡≤10%,最小纵坡0、3%;4、路面交叉:平面交叉;5、路面类型:混凝土水泥路面(五)工程承包范围及主要工程数量本项目承包范围为公路道路工程,包括平整场地、临时电力线路、路基挖方、路基填方、挡土墙、C30水泥砼面板、培土路肩、手摆片石层、石盖板涵、安全设施及预埋管线等工程,主要工程数量为:1、平整场地:2400M2,临时电力线路0.6KM2、路基工程:挖土方7275m3,挖石方893M3,路基填筑3790m3,挡土墙浆砌片石587M3。
2、路面工程:手摆片石层200m2,5%水泥稳定层28350m2,水泥砼面层28350m2,培土路肩6300m2。
3、桥梁涵洞工程:石盖板涵44m。
4、安全设施及预埋管线工程:钢筋砼护柱160根,交通标志8块,地名牌2块。
三·施工管理力量及劳动力安排(一)项目管理机构根据合同任务与工期要求,立即组织成立施工现场管理机构,全面组织,实施本合同段工程的管理。
施工组织机构框图见后。
(二)施工区段划分及人员配备1、施工区段划分根据本合同段任务分布状况与工期要求,我公司安排为两个施工段:以44K＋000为界分两个施工段,39K＋500至44K＋000为第一施工段,44K＋000至45K＋800为第二施工段。
根据分项工程情况划分路基施工队、路面施工队、桥涵施工队及设施管线施工队。
2、劳动力组织与人员配备根据本合同段分项工程施工强度与施工方法,通过计算分析汇总平衡,工种分为技术工与一般普工两种:技术工程主要有施工机械、运输车辆司机、钢筋工、木工、电工、水泥工、电焊工,依据施工进度计划及工程数量,投入本工程施工的劳动力按以下几点安排:a)路基工程以机械施工为主,人工配合;劳动力投入主要以机械工、普工为主。
b)路面工程以机械施工为主,主要为机械工、运输工、泥水工、电工、模板工、钢筋工、普工。
c)桥涵工程:沟槽开挖、石盖板安装以人工为主,主要为石工、普工等。
d)设施管线工程:主要为安装工、电焊工、汽吊工、电工及普工等。
(人员数量安排详见下表)劳动力数量表施工机械设备配置根据本合同段工程项目与主要工程数量,主要施工设备大体可为以下几类:(1)路基挖方开挖机械;(2)路基填方机械;(3)路面工程施工机械;(４)安全设施施工机械。
一·施工组织方案（一）施工准备为确保优质高效完成本合同段的各项工程,自进场的第一天起,我部将统筹安排,科学调度,全面展开开工前的各项准备工作。
1、行政准备为了能使各项工程的施工顺利进行,进场后,积极同业主及土建施工队伍等相关部门取得联系,主动征求各部门的意见与建议,在业主的帮助下,取得各方面的更多支持,使得本合同段各项工程的施工能够在一个与谐、友好的氛围中顺利展开。
2、技术准备(1)测量准备开工前的定线复测就是各项工程开工的前提,它对工程质量有着直接的影响,为确保复测精度,由对测量有着丰富经验的专职测量工程师负责,在现场交接主要控制桩点与获得相关的测量资料后,迅速组织对合同段进行定线测量,主动处理好同相邻标段的衔接。
视各项工程的实际情况,增设复测成果的护桩图,并书面上报监理与业主审核,并对前期开工的分项工程及路线边桩测量放样,为各分项工程的开工打下良好基础。
(2)技术资料准备在项目总工的主持下,召集全体技术人员认真仔细地阅读、审核图纸,深入细致地领会设计意图,争取设计、监理单位对工程项目作更深一层的技术交底,编制分项工程的作业指导书;全面分析,统筹安排,科学分解工序,合理确定作业循环时间,制定严格的技术交底、技术管理与质检制度,准备好工程日志等各种记录簿与工程检查表格。
(3)现场准备在现有的“三通一平”前提下,修建临时设施的同时,安排人员、机械进行本合同段内临时道路修筑,地表清理,为正式开工做好准备。
(4)物资准备物资部门在项目经理统一安排下,根据工程的轻重缓急,在业主等有关部门的监督下对急需物资进行采购。
在试验监理工程师认可后,部分物资可分期、分批进场,以满足工程需要。
e)机械准备i.路面铺筑机械;ii.碾压机械;iii.运输设备;iv.拌种设备;v.常规试验设备;vi.其它机具。
(具体详见机械设备表)拟投入的主要施工机械设备表根据本标段的实际情况,各种机械按照计划准时进场。
设备到位后,由机材部人员负责对所有设备进行全面检修调试。
拟投入材料试验、测量、质检仪器设备(二)、临时设施工程经认真阅读图纸与现场考察,综合分析本合同工程的分布、工期及交通环境条件后,从节约用地与方便施工的原则出发,对临时工程进行规划,具体如下:1、临时驻地:设在44K＋000处。
2、临时便道:利用现有的施工便道,现场与便道根据实际需要适时修筑。
3、砼拌与站及预制场布置拌与站设1台,集中搅拌,与预制场一起。
设在43K＋500处位置。
4、施工用水及供电施工现场按照建设单位提供的三通一平,我方只需在施工现场架设临时输电输水线路并搭建备用发电机房即可保证施工用电用水的需要。
具体见平面图(三)、施工总体进度计划1、总体计划安排的原则本合同的施工总体计划,以招标文件与本承包人计划投入的资源(劳动力、机械设备、材料)为依据,以合同工期为前提,科学安排,保证重点、统筹兼顾,在确保工程质量、施工安全的大前提下,优化资源配置,挖掘人员与设备潜力,充分发挥本队综合优势,确保在合同工期内完成施工任务。
在工程施工中,以组织均衡施工为基本方法,抓住少雨季节,采用平行、流水、交叉等作业方法超前动作。
2、总工期本合同计划总工期为90天,计划开工日期暂定为2005年9月20日,完工日期为2005年12月20日。
3、施工进度计划(后附施工进度计划表)1)、施工准备:2005年9月20∽2005年9月25日2)、路基土石方工程:2005年9月25日∽10月10日3)、填方工程:2005年10月5日∽10月20日4)、手摆片石层工程:2005年10月20日∽10月30日5)、水泥稳定层工程:2005年10月30日∽11月20日6)、路面面层工程:2005年11月20日∽12月15日7)、桥涵工程:2005年9月25日∽10月10日8)、设施管线工程:2005年12月5日∽12月15日9)、收尾工程:2005年12月15日∽12月20日(四)、主要工程项目施工方案及施工工艺1、总体施工方案总的施工原则就是先地下后地上,即先进行地下施工,回填后根据挖填需要进行路基整形,然后进行路面结构层施工。
桥涵工程穿插在路基土石方工程过程中。
2、路基工程(1)施工准备1)施工测量首先要对路基高程,中线、边线进行检测,清理场地,要求表面清洁无杂物,并对清理后留下的坑沟进行回填整实等处理,压实度应同路基要求。
设临时排水沟,疏干路基范围内积水,保持基底干燥。
2)场地清理及拆除A、凡路基填筑地段,均将路堤基底上的所有树根、腐植土等挖除干净,并堆放在指定弃土场内。
场地清理完成后,全面进行填前碾压。
B、所有清除物均放置在路基范围以外,并做妥善处理。
C、所有清除工作,均监理工程师检查合格后才进入下一工序的施工。
3)防水、排水施工前做好各种防水、排水设施,并保持其处于良好的排水状态。
(2)、路基填筑1)、路基填筑按部颁四级公路标准,采用机械化施工作业,严格按规定控制填料。
不同种类填料分类分段水平分层填筑,不混杂、不混填、填层厚度根据压实机械的不同而分别控制。
2)、路基填筑施工工艺工艺流程分为“三阶段、四区段、八流程”,“三阶段”为:准备阶段…施工阶段…竣工阶段“四区段”为:填筑区段…平整区段…碾压区段…检验区段“八流程“为:施工准备…基底处理…分层填筑…摊铺平整…洒水或晾晒…碾压夯实…检测签证…路槽整修路基填筑施工方法如下:1）基底处理A、做好基底排水,在基底边线范围外开挖排水沟,将雨水引入周围排水系统,确保基底不受水泡。
B、划分作业区,每一作业段以每条路为宜。
C、清除基底表层植物,挖除树根,做好搭接平台,然后平整,用重型振动压路机进行碾压。
D、基底处理完毕,及时报请驻地监理人员检查,检查合格且签证后方可进行分层填筑。
2）水平分层填筑按路基横断面分层填筑。
每层的压实度必须达到设计要求。
采用按横断面全宽纵向填筑压实方法,地形起伏由低处分层填起,自两侧向中心填筑,以保证路基全断面压实,边坡两侧按设计与施工规范要求加宽。
3）碾压夯实碾压前对填筑层的分层厚度,平整程度与填砂与含水量进行检验,确认符合设计与规范要求才能进行碾压。
碾压完成规定作业遍数后,按填料种类采用灌砂法、环刀法、对压实土砂的含水量与压实系数、地基系数进行检查,检验合格,经监理工程师签证方可进行上层填筑。
