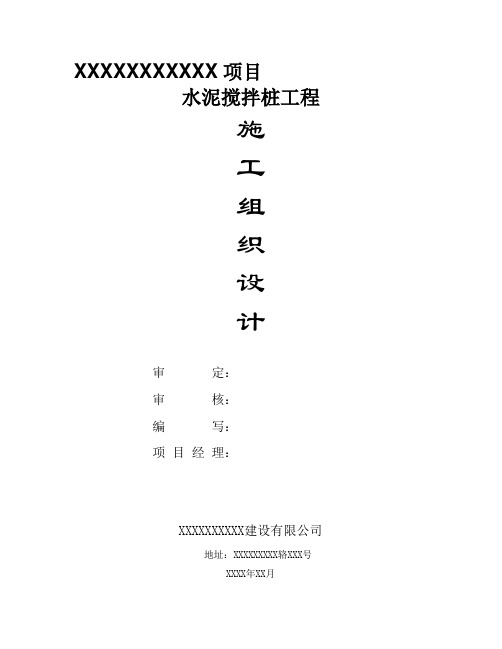

XXXXXXXXXXX项目水泥搅拌桩工程施工组织设计审定：审核：编写：项目经理：XXXXXXXXXX建设有限公司地址：XXXXXXXXX辂XXX号XXXX年XX月目录一、工程概况二、施工组织设计的编制依据三、施工组织四、设备选型及施工前期准备五、水泥土搅拌桩（湿法）施工工艺六、土方回填工程方案七、管理保证措施八、施工进度计划及保证措施九、施工收尾阶段资料管理措施十、安全、文明施工保证措施十一、环境保护及消防安全措施十二、附图施工组织设计一、工程概况本基地位于江苏省太仓市太仓经济开发区。
基地块不含代征地的面积为174488m2, 基地不含代征地的用地范围东西长约443—472m,南北长约380m,该基地南邻青岛路，北邻广州路，西邻人民路，东邻毛太路。
物流仓库建筑平面呈凹形，南北向长346m,东西向323 m。
其主立面朝向库区主要出入口，进库区的主要出入口与毛太路相连，该入口正对主办公楼。
在进厂道路南北侧布置了卡车停车场和小汽车停车场，满足车辆停放要求。
办公楼布置在仓库周围，消防水泵房及水池布置在仓库西面，靠近人民路。
高压配电室布置在库区的东南角，便于高压线进线。
二、施工组织设计的编制依据1、《水泥搅拌桩桩位平面布置图》2、国家有关规范、规程、主要有：（1）《建筑地基处理技术规范》 JGJ79-2002（2）《混凝土结构设计规范》 GB50010-2002（3）《建筑地基基础设计规范》 GB50007-2002（4）《建筑地基基础工程施工质量验收规范》GB50202-2002三、施工组织（一）总体布置•••••接受任务→编写、修订并送业主或其代表审阅施工组织设计→施工前安全质量教育→人员、设备进场→设备安装、调试→测量放线验收→技术交底→试桩→工程桩施工→组织隐蔽工程质检和验收→土方回填→地坪桩施工→组织隐蔽工程质检和验收→会同监理、设计单位解决施工中的问题→资料整理、编写竣工报告→组织工程验收→工程结算。
水泥土防渗墙施工方案
水泥土防渗墙施工方案水泥土防渗墙是一种利用水泥土制成的墙体，用于防止地下水或地表水渗透入建筑物的施工方案。
一、施工前准备工作1. 确定墙体的位置和尺寸，根据设计要求标出墙体桩位；2. 按照设计要求清理施工场地，确保施工面积无杂物；3. 安装支护结构，以确保施工过程中的安全。
二、施工材料和工具准备1. 水泥：选用质量可靠的水泥；2. 沙子：选用粒度均匀的细沙；3. 墙体模具：根据设计要求准备合适大小的木模；4. 搅拌机：用于将水泥和沙子搅拌均匀；5. 手动工具：铲子、砂子等。
三、施工步骤1. 挖土：根据墙体的设计要求，挖掘出墙体所需的坑槽，并进行清理；2. 安装模具：根据设计要求，安装木质模具，确保墙体的几何尺寸和外形；3. 搅拌水泥砂浆：将水泥和沙子按一定比例放入搅拌机中，搅拌均匀至砂浆状态；4. 浇筑砂浆：将搅拌好的砂浆倒入模具中，用铲子进行整平，使砂浆密实；5. 处理接缝：在墙体的接缝处进行处理，防止渗漏；6. 养护：浇水进行养护，保持砂浆的湿润状态，促进水泥的硬化和固结。
四、施工要点1. 确保墙体的几何尺寸和外形与设计要求一致；2. 搅拌砂浆时要注意水泥和沙子的比例，确保搅拌均匀；3. 浇筑砂浆时要控制好砂浆的湿度和浇筑的厚度；4. 处理墙体接缝时要采用密封措施，防止渗漏；5. 养护期间要保持砂浆湿润，促进水泥的固化和强度提升。
五、施工安全措施1. 操作人员要穿戴好安全防护装备，如安全帽、手套、防护眼镜等；2. 施工现场要设置警示牌和警示标志，提醒他人注意安全；3. 施工场地要保持整洁和干燥，防止滑倒和意外事故发生；4. 操作人员要具备相关的施工技能和经验，确保施工质量和安全。
以上就是水泥土防渗墙施工方案的基本内容。
在施工过程中，需要注意选择优质的材料和工具，并严格按照施工步骤和要求进行操作，保证施工质量和施工安全。
同时，也要根据具体的施工环境和要求，做好相应的调整和改进。
水泥搅拌桩施工组织设计
一、工程概况本工程水泥搅拌主要是外江侧闸站前段和内河侧闸站后段两侧空箱翼墙基础处理。
工程量18265m。
Ф600mm水泥搅拌桩、行、排距1.2m。
水泥土平均置换率为27.3﹪（水泥掺量为13~15﹪。
）。
作为防渗帷幕处水泥搅拌桩搭接20cm，局部水泥搅拌桩形成格棚作侧向支护。
设计桩长度10m，桩顶标高比设计地基标高高60cm，凿桩50cm 后成桩。
二、施工部署1、施工地面高程按设计文件，施工地面高程控制在左岸不低于▼1.18米，右岸不低于▼0.18~▼0.28米。
为便于基槽挖土，计划施工地面高程为▼2.0米。
2、工期计划根据工程设计，地层情况以及施工经验，计划每台桩机日成桩30根。
开动一台桩机，每天24小时施工，计划工期55天，由7月中旬开始于9月上旬完成。
3、作业计划安排一台搅拌桩机施工，根据工程量及工期计划，合理安排。
4、材料计划本工程使用主要材料为普通425#水泥，计划用量850吨左右，采用散装水泥，按放一只20吨水泥罐，平均日供水泥20吨左右。
并掺合水泥重的0.2%的木钙减水剂和2%的生石膏。
5、水电计划本工程开动一台水泥搅拌桩机，桩机正常用电50KW左右，现场供电容量应大于50KVA。
施工用水为1.5寸水管连到现场。
6、人员配备本工程水泥搅拌桩施工开动一台桩机，24小时连续作业工作人员9人，各工种配备如下：三、施工设备选用根据工程设计，施工地层，为保证顺利施工，采用功率较大的SJB-37型深层水泥搅拌桩机和VBJ-1.8型灰浆泵，开动一台桩机，主要设备配套如下表：四、施工工艺及主要工序方法1、施工工艺根据设计图纸、技术要求及施工经验，本工程拟采用二次复喷复搅的施工工艺。
即下沉搅拌、提升注浆、再下沉复搅、二次提升注浆的工艺流程。
其工艺流程详见图：水泥搅拌桩施工工艺流程图（一）、测量定位1、甲方提供施工所需的基轴线后，进行复测，确认无误后，作好书面移交手续和相应的地面标志保护工作。
2、根据基线和施工图纸，用经纬仪、钢尺施放相应的轴线网并在网络的交叉点处埋设牢固可靠的标志，并进行系统编号。
【VIP专享】水泥搅拌桩施工组织设计
水泥搅拌桩施工方案一、施工现状本工程水泥搅拌桩(不含土围堰止水搅拌桩)分为上下游边板水泥搅拌桩、中板水泥搅拌桩、300mm防渗墙至600mm地连墙间的水泥搅拌桩。
上下游边板水泥搅拌桩、中板水泥搅拌体桩桩顶标高为-7.50m，桩长5.5m。
此部分水泥搅拌桩待坞室底板开挖后施工。
图纸中B-G轴范围内水泥搅拌体桩顶标高平均为0.3m，平均桩长11.5m，B-G轴范围外水泥搅拌体桩顶标高平均为-1.20m，平均桩长10.0m。
对此部分桩，我们拟将自然地面整平，在原地面标高施工，成桩至设计桩顶标高后停喷，设计标高以上不喷浆。
二、本工程内容本工程水泥搅拌桩总体积21553m3。
上下游边板、中板、B-G轴范围内外搅拌桩工程数量表如下(表1)：拉杆下方水泥搅拌桩工程数量表表1泊位区域上下游边板中板B-G轴范围内B-G轴范围外桩长(m) 5.5 5.511.510.0桩数(根)422463028601664顶标高(m)-7.50-7.500.30-1.20底标高(m)-13.00-13.00-11.20-11.20三、施工工艺1、施工工艺流程深搅桩施工工艺流程图见下图(图1)2、施工机械选择本工程采用水泥浆搅拌法，即湿法施工。
采用单轴(SJB-3)深层搅拌桩机，专门用于湿法施工。
SJB-系列的设备施工深度可达20m，常用钻头设计是多片桨叶搅拌形式。
施工时除了使用深层搅拌桩机以外，还配有灰浆拌制机、集料斗、灰浆泵等配套设备。
拟用于本工程的施工机械见下表(表2)。
图1:搅拌桩施工流程主要工程机械表表表2名称规格数量备注深层搅拌桩机SJB—342运行正常灰浆搅拌机HB6—34运行正常灰浆泵4运行正常磅秤1000㎏2标定合格3、施工准备在施工前完成如下准备工作：(1)搞好场地的三通（路通、水通、电通）一平（清除施工现场的障碍物），查清地下管线的位置。
(2)放线：按设计图纸放线，准确定出各搅拌桩的位置；搅拌桩桩位应每隔5根桩采用竹片或板条进行现场定位。
水泥土搅拌桩防渗墙施工工艺及施工要点
水泥土搅拌桩防渗墙施工工艺及施工要点水利设施是国家农业发展的重要基础。
我国历来重视对于水利设施的修建，兴建了一大批的大型水库用于防洪抗旱，保障了人畜饮水及农业灌溉的需要。
但是这些大型的水库在长期的使用后都需要进行一定的防渗加固以延长其使用寿命，提高其蓄水能力，在大型水库的防渗加固中多采用的是深层水泥搅拌桩的方法对其进行防渗加固。
文章将对做好水库堤坝的防渗加固施工中的深层水泥搅拌桩防渗施工工艺及施工要点进行分析阐述。
标签：深层水泥搅拌桩；防渗加固；水泥土前言防渗加固是大型水库运行维护中的重要一项，水库在长期的使用过程中，由于水流的侵蚀以及其他一些因素影响，使得其防渗效果下降，需要对其进行防渗加固，提高其防渗效果，避免水库堤坝因渗漏而导致更大危害的发生进而造成溃坝等的危害，文章将就如何做好大型水库堤坝的深层水泥搅拌桩防渗加固施工进行介绍并就施工中的要点进行阐述。
1 水库防渗墙施工实例文章将以某一水库为例介绍水库防渗墙的施工，此水库为上世纪60年代所兴建的，水库大坝全长34km，最大坝高16.2m，坝顶高程59m，其兴建的目的主要是为了防洪灌溉，并在此基础上兼顾水产养殖、水力发电等多个民生项目，是一个十分重要的水利工程。
此水库经过长时间的使用使得堤坝部分发现有渗漏现象，需要及时对其进行加固防渗，以提高其使用寿命。
在本次防渗加固的施工中主要采用的深层水泥土搅拌桩水库堤坝的防渗墙进行施工。
防渗墙的施工深度为11-25m，施工深度大，技术要求高。
2 深层水泥土搅拌桩防渗墙施工工艺及注意要点水库防渗墙工程墙体最大施工深度为25m，最小墙体厚度为30cm，墙体工作量大且要求较高，为提高施工效率与施工效果需要采用喷浆式深层搅拌的施工工艺，在防渗墙的施工中需要采用湿法工艺施工以确保施工质量。
2.1 深层水泥土搅拌桩防渗墙的施工工艺此水库在施工时需要掺入大量的水泥，通过深层搅拌成墙方式来形成堤坝的防渗墙，在施工时采用“二次喷浆、三次搅拌”的施工方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 某水库除险加固工程 水泥土搅拌桩工程 施 工 组 织 设 计
目 录 2
1、编制总说明 2、工程概况 3、施工部署 4、施工准备 5、施工总进度计划及其保证措施 6、主要工程项目的施工方法 7、质量方针与目标 8、安全生产 9、文明施工 10、环境保护
1 、编制总说明 1.1 编制的目的 本施工组织设计为我公司对某水库除险加固工程防渗墙水泥土搅拌桩 3
工程施工文件，是我公司在依据设计图纸要求，并在图纸会审后遵照该投标施工组织设计确定的原则，广泛征求和采纳吸收甲方、设计院和监理工程师的建议，融合以往施工经验编制详细的分部工程的施工组织方案，用以指导工程施工，确保优质高效地完成施工任务。 1.2 编制的依据 本工程施工组织设计依据：施工招标文件，招标图纸及招标答疑资料；国家现行的工程建设政策，法规以及工程施工与验收规范，技术标准等；施工现场踏勘调查资料；本单位资源状况及类似工程项目的施工与管理经验。 1.3 本施工组织设计遵循的主要规程规范： ⑪《工程测量规范》（GB50026—93） ⑫《建筑地基处理技术规范》（JGJ79—2002） ⑬《水工施工规范》（DL、TS144-2001） ⑭《水利水电建设工程验收规范》（GBS02032-2002） ⑮《工程建设标准强制性条文》（水利水电工程部分） ⑯《水利水电基本建设工程单元工程质量等级评定标准》。 ⑰《水利工程建设项目验收管理规定》（水利部令30号） 2、工程概况 2.1 工程概况 2.2成墙技术指标 施工作业形成的防渗墙厚不应小于设计值，且必须满足下列要求（保证率95%）： 单轴抗压强度R28＞0.5MPa; 渗透系数K＜1×10-6cm/s, 允许渗透比降﹝J﹞＞50
3、 施工部署 3.1 施工组织 3.1.1 组织机构 为圆满完成该工程，使工程质量达到设计要求，经讨论研究，成立该工程项目部。项目组织机构框图见图1： 4
1.2 项目部主要管理人员职责分配（见表1） 项目部主要管理人员职责分配表 表1
职务 职称 主要职责 项目经理 工程师 1、代表企业全面履行本工程承包合同； 2、负责对内、对外工程联系和协调； 3、负责对项目人员、资金的管理调度； 4、负责材料的购置和调配
项目总工 工程师 1、负责图纸会审和技术交底； 2、负责组织质量检验和评定工作； 3、负责项目部质量保证体系的建立及实施； 4、负责编制重大技术方案和质量处理方案。
图1 项目组织机构框图 技术质量部 生产安全部 后勤供应部 财务计划部
检测试验部
项目经理 项目副经理 项目总工
搅拌桩作业队
机修电工组 5
质检员 材料员 工程师 1、负责对材料的进货过程及最终质量的检验； 2、复核红线、轴线、桩位和标高； 3、制定和落实措施，并对不合格品进行处置 4、及时收集和整理资料。
施工员 工程师 1、及时、准确地测轴线、标高、桩位； 2、对作业人员进行技术交底； 3、对各工序跟踪检查，形成各种产品质量记录； 4、负责日常施工中的技术问题的处理。
安全员 高级工程师 1、负责组织新职工的安全教育工作； 2、协助领导开展定期安全生产检查； 3、负责组织项目部的安全例会、安全日活动； 4、督促检查劳动保护用品的正确使用。
预算员 工程师 负责工程量计量、计价，工程预、结算 资料员 工程师 负责工程班报表整理与每日施工形象进度图编制
试验员 工程师 负责工程材料质量检测、水泥土配合比试验、试件强度检验。 3.2 项目实施目标 3.2.1 质量目标 本工程施工管理质量目标为：严格按设计图纸及国家现行相关规范、规程施工，工程竣工验收达到工程合格率100%，质量等级为优良。 3.2.2 工期目标 除不可抗拒因素外，自接到开工令之日起，我公司将精心组织施工，确保人力、物力及财力资源充沛，根据该工程的各方面情况以及招标单位要求，结合我公司实际，该工程施工拟投入PH-5A型搅拌桩机1台套，计划每机日成桩500m。 3.2.3 安全生产目标 严格遵守各项安全生产规章制度，确保无重大人员、设备安全事故发生，一般事故发生率＜3‰，并达到安全优良工地。 3.2.4 文明施工目标：抓好现场设备、材料、生产、生活区的环境卫生管理、做到物流有序、施工顺畅，路面保洁、不扰民，不污染周边环境，无治安纠纷事件发生，实现文明生产达标，争创 “文明施工工地” 。 6
3.2.5 成本目标：强化科学管理，积极采用新工艺、新技术，做好人力、物力、财力的合理调度和平衡，抓效益、降消耗，工程成本降低率不小于3%。 3.2.6 服务目标 服务做到甲方满意，信守合同。 3.3 施工协调 认真协调与有关方面的关系，接受并积极配合甲方和监理对工程质量、进度、计划协调，现场管理的控制和监督。 ⑪协调好与当地政府及居民的关系 施工人员和施工机械设备进驻现场后，应与当地政府及居委会取得联系，力争得到当地政府有关部门及居民的大力支持，确保施工期间正常作业。 ⑫协调好与现场监理工程师的关系 每个单元工程开工前，编制出详尽的施工组织设计方案报现场监理工程师审批，获批准后施工。在施工过程中发现问题，及时禀报现场监理工程师，并提出处理方案，施工时积极采纳监理工程师的建议，工作上、生活上为监理工程师提供尽可能的方便。 ⑬协调好与甲方的关系 施工人员和施工机械设备进驻施工现场后，即与甲方取得联系，就工程的进度、质量及工程款支付等进行协商，以确保工程顺利施工。 3.4 施工场区平面布置 施工场区布设一个项目经理部，项目经理部及施工人员住宿就近租借民房。 4、施工准备 4.1 技术准备 4.1.1 图纸会审 ①我部技术人员在收到图纸后，认真阅读图纸，领会设计意图，并记录下图纸中存在的问题及好的建议。 ②项目技术负责人组织图纸内审，形成统一的内部意见。 ③参与有甲方、监理、设计及施工单位参加的正式图纸技术交底和正式图纸会审会，提出我部的意见，并形成记录。 ④将图纸会审的内容及时向有关技术人员交底。 7
4.1.2 技术交底 由项目技术负责人对项目部施工员、质检员、工长作图纸、《施工组织设计》的技术交底；由项目施工员对作业班组作《作业指导书》、《质量计划》的交底，包括对轴线、标高、孔深等方面的交底。 4.1.3 建立测量控制网 根据甲方所交红线（或轴线点）和水准点，建立适合本工程的测量定位网络和标高控制网络，其中重要的控制座标要做成相对永久性座标点，同时得到监理（或甲方）的认可。 4.1.4做好各类原材料的复检工作 4.2 生产准备 4.2.1 按施工平面图搭设临时设施，接通电源、水源，铺设管线。 4.2.2 组织落实各项生产要素，并按计划进场。 4.3 临时设施准备：租用民房。 4.4 施工用电：根据施工现场情况，须配备发电机施工，我公司根据施工实际情况，现拟配备1台功率为75kW1发电机，供水泥土搅拌桩机施工。 4.5 施工道路：施工场区外的道路可利用现已有道路通往场区，场区内由施工单位自行规划确定，确保现场通畅。 4.6 施工排水：施工场区须设排水明沟，确保雨季施工时地表水的排放。 4.7 各项资源安排计划 4.7.1 劳动力安排计划 项目经理1 人，项目总工1人，项目部管理人员4人，施工人员10人。 4.7.3 机械设备安排计划 机械设备安排计划表
序号 设备名称 规格 数量 单位 备注 1 水泥土搅拌桩机 PH-5A 1 台套 37KW 2 送浆泵 1 台套 4KW 配浆桶 1 台套 3KW
配浆池 1 台套 3KW
3 电脑记录仪 1 台 8
4 发电机组 75KW 1 台 5 电焊机 BX1-300 1 台 6 其他工具 若干
4.7.4 材料需用计划 材料需用计划
序号 名称 规格 单位 数量 备注 1 水泥 P.032.5 t 待定
5、 施工总进度计划及其保证措施 5.1 施工顺序 先进行进场道路与场内施工便道修筑，后依次进行桩位测放、桩机安装、水泥土搅拌桩工艺性试桩、水泥土搅拌桩施工，且施工时按投入桩机设备分区平行作业。 5.2 计划工期 计划开工日期为2011年3月10日，竣工日期为2011年4月10日。 5.3 施工进度具体安排 ⑪ 施工准备时间 ⑫ 进场道路与场内施工便道修筑 ⑬ 深搅桩与工艺性试桩 ⑭ 桩位测放 ⑮ 深搅桩施工 ⑯ 清退场 5.4 施工进度计划按甲方求执行。 5.5 施工总进度保证措施 为确保按期完成施工任务，我公司将从施工组织、设备、材料供应，对外协调及赶工措施等方面采取得力措施，确保按期完工。 ⑪项目工期控制流程（见图2）
