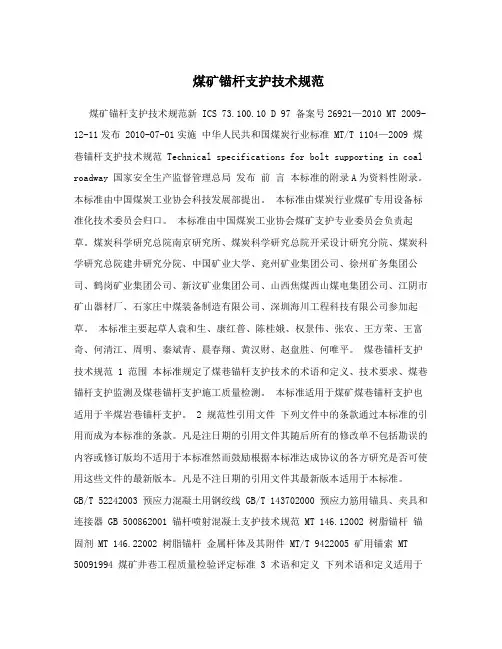

煤矿锚杆支护技术规范
煤矿锚杆支护技术规范煤矿锚杆支护技术规范新 ICS 73.100.10 D 97 备案号26921—2010 MT 2009-12-11发布 2010-07-01实施中华人民共和国煤炭行业标准 MT/T 1104—2009 煤巷锚杆支护技术规范 Technical specifications for bolt supporting in coal roadway 国家安全生产监督管理总局发布前言本标准的附录A为资料性附录。
本标准由中国煤炭工业协会科技发展部提出。
本标准由煤炭行业煤矿专用设备标准化技术委员会归口。
本标准由中国煤炭工业协会煤矿支护专业委员会负责起草。
煤炭科学研究总院南京研究所、煤炭科学研究总院开采设计研究分院、煤炭科学研究总院建井研究分院、中国矿业大学、兖州矿业集团公司、徐州矿务集团公司、鹤岗矿业集团公司、新汶矿业集团公司、山西焦煤西山煤电集团公司、江阴市矿山器材厂、石家庄中煤装备制造有限公司、深圳海川工程科技有限公司参加起草。
本标准主要起草人袁和生、康红普、陈桂娥、权景伟、张农、王方荣、王富奇、何清江、周明、秦斌青、晨春翔、黄汉财、赵盘胜、何唯平。
煤巷锚杆支护技术规范 1 范围本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。
本标准适用于煤矿煤巷锚杆支护也适用于半煤岩巷锚杆支护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件其最新版本适用于本标准。
GB/T 52242003 预应力混凝土用钢绞线 GB/T 143702000 预应力筋用锚具、夹具和连接器 GB 500862001 锚杆喷射混凝土支护技术规范 MT 146.12002 树脂锚杆锚固剂 MT 146.22002 树脂锚杆金属杆体及其附件 MT/T 9422005 矿用锚索 MT 50091994 煤矿井巷工程质量检验评定标准 3 术语和定义下列术语和定义适用于本标准。
预制混凝土衬砌管片-最新国标
预制混凝土衬砌管片1 范围本文件规定了预制混凝土衬砌管片(以下简称“管片”)的分类、形状与规格、标记、原材料、一般要求、技术要求、试验方法、检验规则、标志与出厂证明书、贮存、运输等。
本文件适用于以钢筋、混凝土为主要原材料制成的适用于轨道交通、公路、铁路、水工、市政、油气、电力等隧道工程以及城市地下综合管廊用的预制混凝土衬砌管片。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 1499.1 钢筋混凝土用钢第1部分：热轧光圆钢筋GB/T 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T 1596 用于水泥和混凝土中的粉煤灰GB 8076 混凝土外加剂GB/T 14684 建设用砂GB/T 14685 建设用卵石、碎石GB/T 18046 用于水泥和混凝土中的粒化高炉矿渣粉GB/T 21120 水泥混凝土和砂浆用合成纤维GB/T 23265 水泥混凝土和砂浆用短切玄武岩纤维GB/T 38143 水泥混凝土和砂浆用耐碱玻璃纤维GB/T 39147 混凝土用钢纤维GB 50010 混凝土结构设计规范GB/T 50080 普通混凝土拌合物性能试验方法标准GB/T 50081 混凝土物理力学性能试验方法标准GB/T 50082普通混凝土长期性能和耐久性能试验方法标准GB/T 50107 混凝土强度检验评定标准GB 50119 混凝土外加剂应用技术规范GB/T 50146 粉煤灰混凝土应用技术规范GB 50164 混凝土质量控制标准GB/T 50476 混凝土结构耐久性设计规范JC/T 2030 预制混凝土衬砌管片生产工艺技术规程JC/T 2351 预制混凝土衬砌管片安全生产规范JG/T 3064 钢纤维混凝土JGJ 55 普通混凝土配合比设计规程JGJ 63 混凝土用水标准JGJ/T 221 纤维混凝土应用技术规程3 术语和定义下列术语和定义适用于本文件。
倒立盘拉伸机四大规程
XX铜管厂设备管理标准Φ2200倒立盘拉伸机四大规程1 设备结构简介及技术性能1.1 设备简介Φ2200倒立式圆盘拉伸机适用于各种规格的管材、棒材中间道次和成品道次的拉拔。
设备结构见图1。
图1 Φ2200倒立式圆盘拉伸机结构示意图1.2 设备结构倒立式圆盘拉伸机由主机、放卷机、收卷机、护罩、拉拔模座、压紧辊、减震器、备料台、链式循环输送系统、液压润滑系统、气动系统、电气控制系统、辅助机构（矫直机、压头机、排烟系统和运输轨道）等部分组成。
1.3 设备主要技术参数图2 Φ2200倒立式圆盘拉伸机操作台控制面板示意图2 设备操作规程2.1 每班开机前操作工按如下表进行检查：检查项目检查内容判定标准电源电压电压是否在规定的范围内标准电压+正负5%主电机及主减速机1.箱体密封是否良好,有无泄露现象；2.减速箱有无异常声响.手摸机体及主电机外壳是否烫手；3.旋转部位安全防护装置是否齐全；4.电机防尘网是否清洁干净、散热透气性是否良好、电刷表面有无积碳现象；5.刹车盘刹车片厚度是否≥2.5mm6.油位是否在油标指示线以上。
1.密封良好,无泄露现象；2.无异常声响.主电机不烫手；3.安全防护装置齐全；4.电机防尘网清洁干净、散热透气好、电刷表面无积碳现象；5.≥2.5mm6.在油标指示线位置3/4以上。
收放卷电机及减速机同上。
同上。
位移传感器1.固定是否牢固可靠；2.牵引及导向是否灵活可靠.1.固定可靠；2.牵引及导向灵活可靠.操作台1.电源信号指示是否正常；2.各开关按钮是否在初始位置；3.系统显示数据是否正常。
1.电源信号指示正常；2.开关按钮位置正确；3.系统显示数据正确。
收放卷升降系统1.导柱表面是否光滑，润滑是否良好；2.升降油缸接点有无漏油现象；3.升降支座表面有无油污。
1.表面光滑，润滑良好；2.无漏油现象；3.无油污Φ2200卷筒1.紧固件是否连接完好；2.电磁阀、磁性开关是否灵敏可靠；3.排料环表面是否光滑，铜泥是否清除干净；4.回转大盘转动有无异响；5.钳口与模座中心线是否一致；钳口定位销是否1.连接完好；2.电磁阀、磁性开关灵敏可靠；3.表面光滑，铜泥清除干净；4.大盘转动无异响；5.钳口与模座中心线一致；钳2.2.1 接通设备总电源,确认油、气、水压符合要求。
提示要点
工程监理要点1、桩基工程1.1 本地预制方桩进场施工前，必须进行网上申报，由主监员根据实际情况决定是否进行现场破桩抽查，若未及时进行网上申报的，将增加动测和静载数量，方桩生产时需按要求留置砼试块并检测；1.2 外地预制方桩进场后，先委托检测机构进行桩身强度检测，合格报告出具后，再通知我站进行现场破桩抽查，抽测桩身强度，抽查桩体配筋，对主筋抽样送检；未通知我站进行现场破桩的工程，将增加动测和静载数量；1.3 住宅类工程或10层以上（包括10层）公共建筑预应力砼管桩、方桩进场后，须通知我站进行现场随机抽桩监督送检；未通知我站进行现场抽桩监督送检的工程，将增加动测和静载数量；1.4 预应力砼管桩、方桩施工前必须进行抗弯、抗裂性能见证检测，同一厂家同一规格的管桩每300节为一检验批检测一节，不满300节也应划分为一个检验批，检测不合格，需加倍复检，复检不合格须全部退场；1.5 桩基工程所用原材料、试件、试块等必须按规定进行见证取样送检，检测合格后方可使用；1.6 灌注桩每浇筑50m3，必须留置砼标养试块1组，小于50m3的桩，每根桩必须有1组砼试块；1.7 桩基工程施工结束后需进行桩基承载力和桩身质量检验，检测桩号、数量由监理（建设）单位根据规范和实际施工情况确定，并经设计单位同意后，报我站备案，未经备案检测数据不予认可，重新选桩进行检测；1.8 工程桩承载力检测数量，不少于总桩数的1%，且不少于3根，当总桩数少于50根时，不少于2根；桩身质量检测除灌注桩不少于总桩数的30%，且不少于20根；其他桩基工程不少于总桩数的20%，且不少于10根；每个柱下承台不得少于1根；设计文件高于规范要求的，按设计文件检测；静载桩必须做动测；1.9 到我站进行选桩时，须提供盖图审章的图纸、图审报告及回复原件、施工记录、勘察报告、管桩检测报告、编号桩位的蓝图等；1.10 静载检测数据应及时上传至协会和我站，每份静载报告必须由协会盖章确认；每根静载桩号必须由监理（建设）单位现场确认，填写桩基静载桩号确认单，施工结束后装入桩基竣工资料中；1.11 管桩、方桩在端板锚固筋焊好、桩芯钢筋笼制作安装好灌芯隐蔽前，通知我站进行监督验收，未经我站监督验收，不得进行下一道工序施工；1.12 申请桩基监督验收时，需提供整理齐全装订成册并经监理（建设）单位审核通过的桩基工程竣工资料、桩基资料审核单、各方盖章签字的桩基子分部验收报告、监理（建设）单位质量评估报告；1.13 桩基监督验收时，必须提供图审盖章的图纸；除桩基施工单位、监理单位、建设单位主要项目管理人员必须到场，土建总包单位的项目经理也必须到场；1.14 抽查桩顶标高、桩位偏差的施工情况，接桩、截桩是否有设计确认文件，是否按照图集或设计文件处理；桩位偏差超出允许范围是否有设计处理意见；1.15 抽查管桩型号规格是否与设计相符（管桩直径、壁厚、预应力钢筋数量规格等）；1.16 端板锚固筋、钢筋笼钢筋数量规格长度是否与设计相符；1.17 端板钢筋焊接质量、焊缝长度、桩头桩芯清理是否符合要求；1.18 桩基施工过程中如有异常，请及时与设计单位联系，出具相关处理意见；静载、动测如有检测不合格，需扩大加倍检测，桩号、数量由监理（建设）、设计单位共同确认后，报送我站备案。
煤矿巷道锚杆支护技术规范
煤矿巷道锚杆支护技术规范1 范围本标准规定了煤矿巷道锚杆支护技术的术语和定义、技术要求、锚杆支护施工质量检测及锚杆支护监测。
本标准适用于煤矿岩巷、煤巷及半煤岩巷的锚杆支护。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175-2007 硅酸盐水泥、普通硅酸盐水泥GB/T 228.1-2010 金属材料拉伸试验第1部分：室温试验方法GB/T 23561.1-2009 煤和岩石物理力学性质测定方法第1部分：采样一般规定GB 50086 岩土锚固与喷射混凝土支护工程技术规范GB/T 50266-2013 工程岩体试验方法标准MT 146.1－2011 树脂锚杆第1部分：锚固剂MT 146.2－2011 树脂锚杆第2部分：金属杆体及其附件MT 285 缝管锚杆MT/T 861 W型钢带MT/T 1061-2008 树脂锚杆玻璃纤维增强塑料杆体及其附件3 术语和定义GB/T 228.1-2010、MT 146.1-2011、MT 285界定的以及下列术语和定义适用于本文件。
3.1巷道 roadway为煤矿提升、运输、通风、排水、行人、动力供应等而掘进的通道。
3.2煤巷 coal roadway断面中煤层面积占4/5或4/5以上的巷道。
3.3岩巷 rock roadway断面中岩石面积占4/5或4/5以上的巷道。
3.4半煤岩巷 coal-rock roadway断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3.5锚杆 rock bolt安装在围岩中，对围岩实施锚固的杆件系统。
一般由杆体、托盘、螺母、垫圈、锚固剂或锚固构件组成。
3.6预应力锚杆 pretensioned rock bolt在安装过程中施加一定预拉力的锚杆。
3.7无预应力锚杆 non-pretensioned rock bolt在安装过程中不施加预拉力的锚杆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
nt 总延伸系数 n n 平均道次延伸系数
注意：实际情况并不是均等分配的
（2）异型材拉拔配模 异型材拉拔配模设计要考虑： • • • • 道次次数 道次变形量 每道次的模孔形状 选择合适的坯料断面形状。
异型材拉拔模孔孔型设计 直接影响拉拔过程的变形均匀性，从而影响制品形状与尺寸精度 注意：异型材拉拔时，成品的外形必须要包容在坯料外形当 中，否则难以拉拔成形。因为拉拔过程中，坯料难以产生中
• • • 空拉时，其璧厚在变形区内 因素综合 作用的结果
② 衬 拉
包括固定芯头、游动芯头和长芯杆拉拔。应力状态见下图 拉拔过程变形区存在壁厚增加和壁厚减薄两个区域。
在近变形区入口处，外径减少，壁厚增加；
近模孔出口区域，内径不变，外径减少，壁厚减薄。
心向外的径向运动。
2. 拉拔润滑 拉拔润滑剂的基本要求： 1. 对金属与工具具有较强的粘附力和耐压性能。以保证 拉拔时在接触表面形成稳定的润滑膜。 2. 具有良好的化学稳定性，对金属和工具无腐蚀作用。
3. 具有良好的冷却、散热性能，润滑性受温度影响小；
4. 具有适当的闪点和着火点，使用安全，对人体环境无
3．4．2 拉拔基本理论 1. 园棒拉拔时的应力与变形 ① 应力状态：两向压缩；一向拉伸。 ② 变形：
中心：纯延伸 边缘：延伸 剪切
注意：拉拔时会产生周期性裂纹。见图5—63
2. 管材拉拔时的应力与变形
① 空拉：应力状态
径向压应力 周向压应力 轴向拉应力
害；
5. 成本低廉。
拉拔润滑过程： 皮膜处理 + 使用润滑剂 皮膜处理的目的： 增加润滑剂对金属表面的吸附性能，提高润滑效果。
碳 酸 钙 肥 皂 皮膜 磷酸 盐 皮膜 硼砂膜 草酸盐膜 金属膜 树 脂膜
皮膜包括：
润滑剂:
物油，乳液 湿式润滑剂: 矿物油，脂肪酸，动植 ，肥皂，脂肪酸皂，石 腊等 干式润滑剂: MoS2 .，Graphite
3) 拉拔润滑。拉拔前皮膜（覆膜）处理，拉拔时润滑剂的 使用
1. 拉拔配模 (1）管、棒、线材拉拔配模 这类材料拉拔前后均为园形，拉拔配模的主要任务： 确定拉拔次数n 道次变形量
为简单起见，常用均等道次变形率法计算
设：总断面压缩率 rt % 道次断面压缩率 r % 拉拔道次 n
rt 1/ n r 1 (1 ) 100 100
锥形模 普通模 弧线模 辊式模 旋转模
拉拔模及其结构
Ⅰ 润滑区，β=40-60 Ⅱ 压缩区， α=6-15 Ⅲ 定径区 Ⅳ 出口区，γ=30-40
2. 芯头
园柱形固定芯头 固定芯头 锥形固定芯头 游动芯头
思考题
1. 什么是拉拔加工？有何特点？有哪些基本加工方法？ 2. 简述拉拔工艺过程。
工艺步骤：
1. 2. 选择坯料 配模，按园棒拉拔配模： 拉拔道次、各道次延伸系 数 计算各道次相应的模孔面 积 确定坯料拉拔过程中金属 流动的流线 按各道次间面积比例对金 属流线分段，从而确定各 道次模孔形状 设计模孔、计算拉拔应力、 校核安全系数
3. 4. 5.
6.
3 ． 4． 4
拉拔工具
1．拉拔模
3) 适用于连续高速生产断面尺寸小的长尺产品（Al、Cu拉 拔纤维直径可小至10um； SS可小至O.5um） 4) 变形道次多，工艺过程长。 5) 拉拔时变形区内的应力状态为：两向压缩一向拉伸。
2. 拉拔方法
棒材 实心材拉拔 型材 线材 空拉 长芯杆拉拔W、Mo加工或塑性差的材料 径、长尺寸 固定芯头拉拔广泛应用、不适于小直 空心材拉拔管材游动芯头拉拔较先进方法，适于长管 顶管 扩径拉拔 空心异型材
3. 有人说挤压、拉拔仅表现在对金属坯料施加外力的方 向不同，你说对吗？请说明之。
3．4．3
拉拔工艺
拉拔加工一般需要多道次加工才能完成。涉及的过程包括： 1) 确定拉力大小。即实现拉拔的必要条件。施加在拉件断 面上拉力 σl＜金属出模口处σS，否则出现细颈，拉 断。一般采用
k
b l
1
K（安全系数）=1.4～2.0， 即σl = (0.7 - 0.5)σb
2) 拉拔配模。是指根据坯料尺寸，成品形状、尺寸与质量 要求，确定拉拔道次及各道次模孔形状与尺寸。
3．4 拉拔 3.4.1 拉拔原理与方法 1. 拉拔原理 ① 什么是拉拔?
在外加拉力作用下，使 金属通过摸孔产生塑性 变形，获得与摸孔形状、 尺寸相同的制品的加工 方法，称之为拉拔。
拉拔成形原理演示
② 拉拔加工的特点：
1) 拉拔制品的尺寸精度高，表面粗糙度低
2) 工具与设备简单，维护方便，一机多用
