长城窝堡矿井副井井塔设计
长城窝堡矿井副井井塔设计
摘要：本文通过对长城窝堡矿井副井井塔的分析，对副井井塔在结构选型、平面布置、竖向布置及结构计算中需要注意的事项进行了探讨。
关键词：副井井塔； 建筑布置 ；结构计算； 基础设计
中图分类号：s611 文献标识码：a 文章编号：
引言
井塔是矿井地面工业建筑中的主要生产性构筑物之一 ,它处在连接矿井上下通道的关键生产环节上，以其占有显著地位而引人注目。因此，对副井井塔的设计必须予以高度的重视。应精心设计，周密考虑，合理选用结构形式和建筑材料，做到合理布局，安全适用，技术先进，经济合理，美观大方。
1 工程概况
本工程为铁法煤业（集团）有限责任公司长城窝堡矿井副井井塔, 井塔平面为矩形，其平面尺寸18.0x18.5 m, 提升机大厅平面尺寸也是18.0x18.5m,提升机大厅标高49.0m，井塔全高63.5m。建筑主体结构型式为钢筋混凝土外箱内框结构，屋面为井字梁屋盖结构。提升机型号jkm-4.5×4(ⅲ)型，提升容器为一宽一窄双层罐笼。井筒内径7.0m，冻结法施工，冻结深度80.0m。
本地区地震设防烈度：6度，设计基本地震加速度：0.05g。基本风压： 0 . 55 kn /m2, 基本雪压 ：0.40 kn /m2,地面粗糙类
别 b类 。
2 副井井塔的结构型式
井塔塔身的结构选型受平面布局、塔身高度、工艺布置、矿井通风方式、自然气候条件、地震烈度、地质水文条件、使用年限、材料供应、施工技术及施工工期等诸多方面因素的影响。所以在井塔结构设计中必须综合诸方面的因素加以分析, 选用与具体实际相适应的结构和塔身形式。目前, 国内外的井塔平面形式有圆形、矩形、多边形等。按建筑材料及施工方式分有砌体结构、整体浇筑钢筋混凝土结构、钢筋混凝土装配式、钢结构等形式；按承重方式分有框架、桁架、圆筒形、箱形及箱框形 (外箱内框 )等形式。目前在国内，绝大部分已建成的副井井塔都是采用钢筋混凝土结构（箱形、箱框形、圆筒形、框架等），并用滑升模板施工。本次井塔设计采用的是钢筋混凝土外箱内框的结构形式，与其它结构井塔相比，有以下特点：
(1) 钢筋混凝土箱框形结构承载能力强，刚度大，有良好延性和抗震能力，结构的安全度较高，一般情况下对地基不均匀沉降的适应性比较强。
(2) 与钢结构井塔相比可节约大量的钢材，造价低，维护费用低廉而耐久性好。
(3) 与钢筋混凝土框架结构井塔相比，刚度大而经济指标相差无几，混凝土、钢材用量、造价基本接近；箱型壁板既是承重结构
又是围护结构，设计与节点构造相对简单。
(4) 有利于滑模施工，可连续浇筑混凝土，模板可重复利用，施工速度快，工期可大大缩短，经济合理。
3 副井井塔的平面布置
与副井井塔平面、竖向布置有关的专业主要是机械（罐道系统、进出车的操车设备）、矿电（多绳提升机、电机，电控）、矿井专业（井筒），它们决定着井塔中间的柱位置及建筑外部尺寸，在满足工艺要求的前提下，应尽可能缩小井塔外部尺寸，减少投资。
3.1 提升机大厅的布置
提升机大厅的布置是整个井塔平面布置中的重点，涉及到提升机、电机、电控等大型设备。在给大型设备留出一定的检修空间和人行通道的原则下，设备的预留螺栓孔位置一定不能与四个内框架柱位置相冲突，否则难以施工、安装。各设备基础的高度不同也应仔细设计，校对，确保与各相关专业资料一致。
3.2 井口平面层的布置
井塔底层为井口平面层，也是副井井口房的一部分。采用一宽一窄双罐笼提升。设有操车设备，在进车侧为推车机，在出车侧为阻车器。在本层布置时一定应考虑四个内框架柱避开井壁。
3.3 人行走廊夹层布置
从灯房浴室进出副井井塔的走廊宽度一般不应小于3.000m，以保证上下井人员顺利通行。本井塔是双层罐笼同时进出，因此在井
塔内要增设夹层平面，与上下罐笼的钢平台相接，在塔壁相应位置处开设走廊入口。
3.4 其它各层平面布置
提升机大厅层下面是导向轮层，要考虑导向轮的运行和安装。为方便工作人员，本层还会布置卫生间。井塔其它各楼层内大部分为电气设备及电缆孔洞预留。各层平面布置中还应考虑安装孔、电梯井、楼梯间的布置。在二层布置时应特别注意的是应留出换罐笼的孔洞，局部不设框架梁。
4 副井井塔竖向布置
井塔竖向布置首先要确定的是井塔高度。井塔的底层防撞梁层、导向轮层、提升机大厅的高度应分别由机械专业、矿电专业提供详细的数据资料，在满足上述工艺设计要求的前提下，其余各层标高可根据经验确定，尽量做到均匀合理。
5 副井井塔的结构计算
井塔的结构计算按高层钢筋混凝土框架剪力墙结构计算。对塔身总体计算和提升机大梁、防撞梁及提升机大厅、导向轮层的梁、板计算应分别采用不同的荷载组合。根据不同荷载工况组合的计算结果相结合，得出井塔合理、安全、经济的配筋。
5.1井塔塔身总体计算时考虑正常提升荷载、永久荷载、风荷载、地震荷载。本工程抗震设防烈度是6度，因此地震作用也可不参与计算。但抗震措施应按七度考虑。楼面均布活荷载的标准值取
4.0kn/m2[1]。
5.2计算提升机大梁和其支承的框架梁时，荷载应取单侧（4根）钢丝绳破断力的1.5倍，本层楼面设计时，安装、检修区活载标准值取20kn/m2[1]，此时相邻楼面均布活荷载的标准值取2.0kn/m2 。
5.3计算防撞梁时，荷载应取一侧罐笼向上撞击防撞梁的力，该荷载为4倍钢丝绳最大静张力。
5.4 计算导向轮层梁板时，楼面均布活荷载的标准值取6.0kn/
m2[1]。
5.5 本工程套架自成系统与井塔脱离，所以井塔设计时不必考虑罐道缓冲系统及防壁器等荷载。
6 副井井塔的基础设计
副井井塔的基础方案应根据井塔结构特征、地震烈度、工程地质及水文地质情况、荷载大小等，通过综合的方案比较，予以确定。目前在国内,一般采用钢筋混凝土箱形基础、筏式基础和桩基础，利用井筒的倒锥台基础适用于小型井塔。
根据《铁法煤业（集团）有限责任公司长城窝堡矿井工业场地岩土工程勘察报告》本工程地基承载力较低且地下水位较高，故本次设计采用的是桩筏基础，桩型采用钢筋混凝土钻孔灌注桩，桩径为800，桩端持力层为泥岩。单桩竖向承载力特征值≥2050kn，总桩数84根。
7 设计副井井塔的几点体会
(1) 在副井井塔的设计过程中，工艺工程师与结构工程师的配合至关重要，一部优秀设计往往是各专业密切配合的结果。
(2) 一个合格的建筑结构工程师应当在充分了解工艺中各种设备性能的基础上，把结构尽量布置得简单明了，传力明确，在安全的前提下做到经济合理，尽可能的为“业主”降低成本，为施工创造方便条件。
(3) 井塔在矿井工业场地内是标志性建筑物之一，故立面造型的设计也应予以重视。
参考文献:
[1] gb 50215 -2005,煤炭工业矿井设计规范 [s]1
[2] jgj 94 -2008,建筑桩基技术规范[s]
[3] 冯荣杰，多绳提升机井塔设计，煤炭工工业出版社

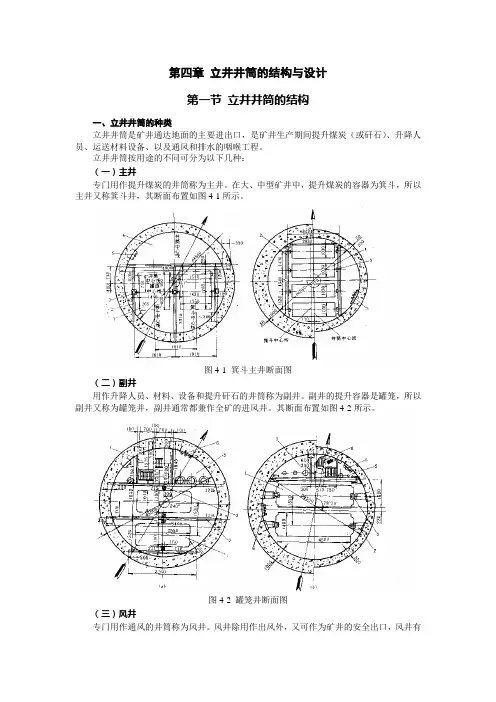

井筒结构
第四章 立井井筒的结构与设计
第一节 立井井筒的结构
一、立井井筒的种类
立井井筒是矿井通达地面的主要进出口，是矿井生产期间提升煤炭（或矸石）、升降人员、运送材料设备、以及通风和排水的咽喉工程。
立井井筒按用途的不同可分为以下几种：
（一）主井
专门用作提升煤炭的井筒称为主井。在大、中型矿井中，提升煤炭的容器为箕斗，所以主井又称箕斗井，其断面布置如图4-1所示。
图4-1 箕斗主井断面图
（二）副井
用作升降人员、材料、设备和提升矸石的井筒称为副井。副井的提升容器是罐笼，所以副井又称为罐笼井，副井通常都兼作全矿的进风井。其断面布置如图4-2所示。
图4-2 罐笼井断面图
（三）风井
专门用作通风的井筒称为风井。风井除用作出风外，又可作为矿井的安全出口，风井有时也安设提升设备。
除上述情况外，有的矿井在一个井筒内同时安设箕斗和罐笼两种提升容器，兼有主、副井功能，这类立井称为混合井。
我国煤矿中，立井井筒一般都采用圆形断面。
如图4-1、图4-2所示，在提升井筒内除设有专为布置提升容器的提升间外，根据需要还设有梯子间、管路间以及延深间等。用作矿井安全出口的风井，需设梯子间。
二、立井井筒的组成
立井井筒自上而下由井颈、井身、井底三部分组成，如图4-3所示。靠近地表的一段井筒叫做井颈，此段内常开有各种孔口。井颈的深度一般为15～20m，井塔提升时可达20～60m。井颈以下至罐笼进出车水平或箕斗装载水平的井筒部分叫做井身。井身是井筒的主干部分，所占井深的比例最大。井底的深度是由提升过卷高度、井底设备要求以及井底水窝深度决定的。罐笼井的井底深度一般为10m左右；箕斗井井底深度一般为35～75m。这三部分长度的总和就是井筒的全深。
图4-3 井筒的组成 图4-4 台阶形井颈
三、立井井颈、壁座和井底结构
（一）井颈
如图4-4所示。井颈的作用，除承受井口附近土层的侧压力及建筑物荷载所引起的侧压力外，有时还作为提升井架和井塔的基础，还要承受井架或井塔的重量与提升冲击荷载。

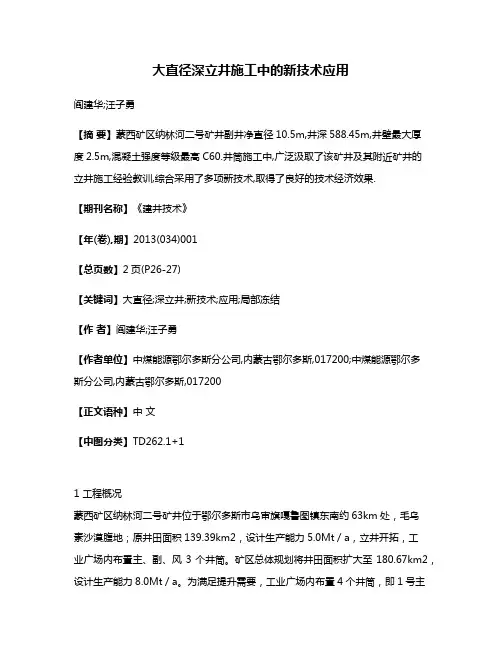

大直径深立井施工中的新技术应用
大直径深立井施工中的新技术应用
阎建华;汪子勇
【摘 要】蒙西矿区纳林河二号矿井副井净直径10.5m,井深588.45m,井壁最大厚度2.5m,混凝土强度等级最高C60.井筒施工中,广泛汲取了该矿井及其附近矿井的立井施工经验教训,综合采用了多项新技术,取得了良好的技术经济效果.
【期刊名称】《建井技术》
【年(卷),期】2013(034)001
【总页数】2页(P26-27)
【关键词】大直径;深立井;新技术;应用;局部冻结
【作 者】阎建华;汪子勇
【作者单位】中煤能源鄂尔多斯分公司,内蒙古鄂尔多斯,017200;中煤能源鄂尔多斯分公司,内蒙古鄂尔多斯,017200
【正文语种】中 文
【中图分类】TD262.1+1
1 工程概况
蒙西矿区纳林河二号矿井位于鄂尔多斯市乌审旗嘎鲁图镇东南约63km处，毛乌素沙漠腹地；原井田面积139.39km2，设计生产能力5.0Mt／a，立井开拓，工业广场内布置主、副、风3个井筒。矿区总体规划将井田面积扩大至180.67km2，设计生产能力8.0Mt／a。为满足提升需要，工业广场内布置4个井筒，即1号主井（原主井）、2号主井（原风井）、副井（新增，兼作进风井）和中央风井（原副井）。
矿井于2008年6月开工，原设计的3个井筒均采用全深冻结法施工，于2009年6～9月相继落底。3个井筒马头门施工中和解冻后，都不同程度地出现了大量涌水，被迫停工，进行防治水；至2011年2月，水患威胁彻底解除，并实现了3个井筒贯通。
副井设计净直径10.5m，井深588.45m，双层钢筋混凝土复合井壁，最大厚度2.5m，混凝土强度等级最高C60。装备两套提升设备，其中1套为非标特宽罐笼带平衡锤，主要运送整体液压支架、大型设备、无轨胶轮车等；另1套为非标小型交通罐笼带平衡锤，主要担负矿井正常生产时的所有人员、工具提升工作。由于原设计的3个井筒均已到底，副井施工将是制约矿井投产的关键工程。

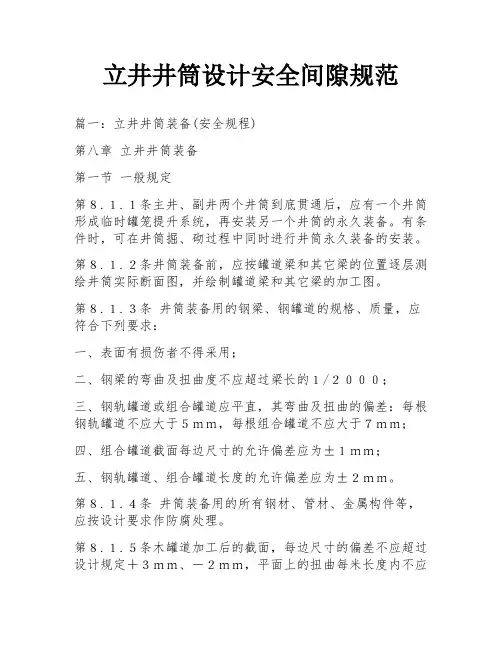

立井井筒设计安全间隙规范
立井井筒设计安全间隙规范
篇一：立井井筒装备(安全规程)
第八章 立井井筒装备
第一节 一般规定
第８.１.１条主井、副井两个井筒到底贯通后，应有一个井筒形成临时罐笼提升系统，再安装另一个井筒的永久装备。有条件时，可在井筒掘、砌过程中同时进行井筒永久装备的安装。
第８.１.２条井筒装备前，应按罐道梁和其它梁的位置逐层测绘井筒实际断面图，并绘制罐道梁和其它梁的加工图。
第８.１.３条 井筒装备用的钢梁、钢罐道的规格、质量，应符合下列要求：
一、表面有损伤者不得采用；
二、钢梁的弯曲及扭曲度不应超过梁长的１/２０００；
三、钢轨罐道或组合罐道应平直，其弯曲及扭曲的偏差：每根钢轨罐道不应大于５ｍｍ，每根组合罐道不应大于７ｍｍ；
四、组合罐道截面每边尺寸的允许偏差应为±１ｍｍ；
五、钢轨罐道、组合罐道长度的允许偏差应为±２ｍｍ。
第８.１.４条 井筒装备用的所有钢材、管材、金属构件等，应按设计要求作防腐处理。
第８.１.５条木罐道加工后的截面，每边尺寸的偏差不应超过设计规定＋３ｍｍ、－２ｍｍ，平面上的扭曲每米长度内不应超过１ｍｍ，纵长方向的单向弯曲度不应超过全长的１/１０００，长度的允许偏差应为±３ｍｍ。木罐道安装前，应按设计要求作防腐处理。
第８.１.６条 井筒通过流沙、含水层的部位，井筒装备安装锚杆或梁窝的深度，严禁超过井壁的厚度。
第８.１.７条 井筒装备的安装，采取上下层或多层平行作业，工作时吊盘与井壁的间隙应盖严。
第８.１.８条 在井筒内进行电焊气焊时，应按国家现行有关安全规程的规定执行。
第二节 梁的安装
第８.２.１条 罐道梁的安装，应以测量垂线为准，并应符合下列规定：
一、在井口和井底各设一道精确定位的基准梁；
二、当井筒较深，测量垂线可分段下移，或在垂线中部向下每隔５０ｍ增设一道卡线板，在设卡线板时，应严格防止产生累计偏差；
三、测量垂线用的重锤和钢丝，应符合国家现行有关测量规程的规定。 第８.２.２条 第一层罐道梁安装后，应进行验收，全部符合设计要求，方可进行其它罐道梁的安装。
煤炭工业矿井设计规范
煤炭工业矿井设计规范
1 煤炭工业矿井设计规范
GB 50215-2005
目 次
1 总 则 ………………………………………………………（6）
2 矿井资源/储量、设计生产能力和服务年限 …………………（7）
2.1矿井资源/储量………………………………………………（7）
2.1 矿井设计生产能力和服务年限……………………………（8）
3 井田开拓……………………………………………………… （11）
3.1 井田开拓方式………………………………………………（11）
3.2 井口位置与开采水平划分…………………………………（12）
3.3 开拓巷道布置………………………………………………（13）
3.4 开采顺序与采区划分………………………………………（14）
4 井筒、井底车场及硐室……………………………………… （17）
4.1 井筒…………………………………………………………（17）
4.2 井底车场……………………………………………………（19）
4.3 主要硐室……………………………………………………（20）
5 井下开采……………………………………………………… （23）
5.1 采区布置……………………………………………………（23）
5.2 采煤方法及工艺……………………………………………（24）
5.3 采区巷道布置………………………………………………（26）
5.4 巷道掘进与掘进机械化……………………………………（27）
6 井下运输……………………………………………………… （30） 煤炭工业矿井设计规范
2 6.1 一般规定……………………………………………………（30）
6.2 井下煤炭运输………………………………………………（30）
6.3 井下辅助运输………………………………………………（32）

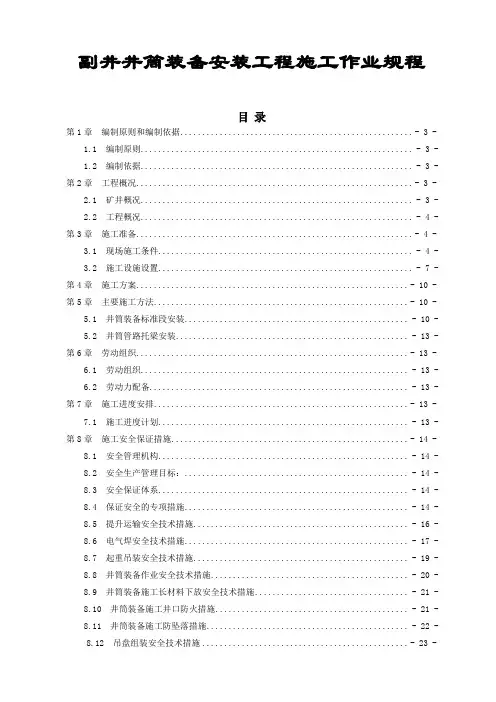

副井井筒装备安装工程施工作业规程
