【CN209772282U】一种球磨机端盖中心筒紧固装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920271976.0
(22)申请日 2019.03.05
(73)专利权人 西部矿业股份有限公司
地址 810001 青海省西宁市五四大街52号
专利权人 新疆瑞伦矿业有限责任公司
(72)发明人 刘波 彭再华 党志德 李秀江
杨万军 程磊
(74)专利代理机构 北京科亿知识产权代理事务
所(普通合伙) 11350
代理人 刘振
(51)Int.Cl.
B02C 17/18(2006.01)
(54)实用新型名称一种球磨机端盖中心筒紧固装置(57)摘要本实用新型公开了一种球磨机端盖中心筒紧固装置，包括球磨机出料端端盖，所述球磨机出料端端盖外缘设有大齿轮，所述球磨机出料端端盖中部开有出料孔，所述出料孔内侧壁设有防护层，所述防护层上端设有外法兰，所述防护层下端设有内法兰，所述球磨机出料端端盖上开有螺孔，所述螺孔上端设有沉头槽，所述球磨机出料端端盖上还设有调节孔，所述调节孔中螺纹连接有调节螺栓，所述球磨机出料端端盖上端设有卡件，所述卡件活动卡接有盖板，所述球磨机出料端端盖下端固定连接有限位盖，所述限位盖外缘开有卡接槽，所述卡接槽中通过卡接件活动卡接有密封球，该装置使用寿命长，连接强度高，具
有一定的推广价值。
权利要求书1页 说明书3页 附图2页CN 209772282 U 2019.12.13
C N 209772282
U
权 利 要 求 书1/1页CN 209772282 U
1.一种球磨机端盖中心筒紧固装置，包括球磨机出料端端盖(1)，其特征在于：所述球磨机出料端端盖(1)外缘设有大齿轮(11)，所述球磨机出料端端盖(1)中部开有出料孔(12)，所述出料孔(12)内侧壁设有防护层(13)，所述防护层(13)上端设有外法兰(14)，所述防护层(13)下端设有内法兰(15)，所述球磨机出料端端盖(1)上开有螺孔(2)，所述螺孔(2)上端设有沉头槽(21)，所述球磨机出料端端盖(1)上还设有调节孔(22)，所述调节孔(22)中螺纹连接有调节螺栓(23)，所述球磨机出料端端盖(1)上端设有卡件(6)，所述卡件(6)活动卡接有盖板(5)，所述球磨机出料端端盖(1)下端固定连接有限位盖(3)，所述限位盖(3)外缘开有卡接槽(32)，所述卡接槽(32)中通过卡接件(31)活动卡接有密封球(4)，所述密封球(4)上设有定位槽(41)。
2.根据权利要求1所述的一种球磨机端盖中心筒紧固装置，其特征在于：所述外法兰(14)和内法兰(15)均为金属法兰，所述外法兰(14)和内法兰(15)均与球磨机出料端端盖(1)侧壁精密贴合。
3.根据权利要求1所述的一种球磨机端盖中心筒紧固装置，其特征在于：所述调节孔(22)至少设有四个，所述调节螺栓(23)下端为倾斜切面，所述调节螺栓(23)上端设有十字槽。
4.根据权利要求1所述的一种球磨机端盖中心筒紧固装置，其特征在于：所述调节孔(22)与卡接槽(32)贯穿连接。
5.根据权利要求1所述的一种球磨机端盖中心筒紧固装置，其特征在于：所述盖板(5)的宽度不小于出料孔(12)的直径。
2。

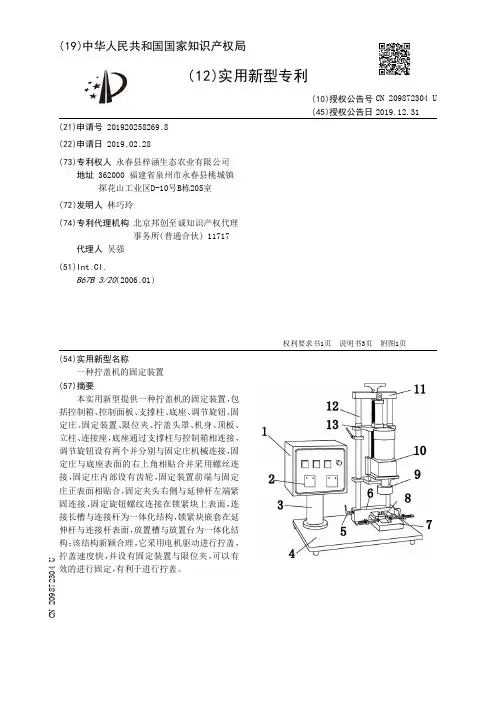

【CN209872304U】一种拧盖机的固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258269.8(22)申请日 2019.02.28(73)专利权人 永春县梓涵生态农业有限公司地址 362000 福建省泉州市永春县桃城镇探花山工业区D-10号B栋205室(72)发明人 林巧玲 (74)专利代理机构 北京邦创至诚知识产权代理事务所(普通合伙) 11717代理人 吴强(51)Int.Cl.B67B 3/20(2006.01)(54)实用新型名称一种拧盖机的固定装置(57)摘要本实用新型提供一种拧盖机的固定装置，包括控制箱、控制面板、支撑柱、底座、调节旋钮、固定庄、固定装置、限位夹、拧盖头罩、机身、顶板、立柱、连接座，底座通过支撑柱与控制箱相连接，调节旋钮设有两个并分别与固定庄机械连接，固定庄与底座表面的右上角相贴合并采用螺丝连接，固定庄内部设有齿轮，固定装置前端与固定庄正表面相贴合，固定夹头右侧与延伸杆左端紧固连接，固定旋钮螺纹连接在锁紧块上表面，连接长槽与连接杆为一体化结构，锁紧块嵌套在延伸杆与连接杆表面，放置槽与放置台为一体化结构；该结构新颖合理，它采用电机驱动进行拧盖，拧盖速度快，并设有固定装置与限位夹，可以有效的进行固定，有利于进行拧盖。
权利要求书1页 说明书3页 附图1页CN 209872304 U 2019.12.31C N 209872304U权 利 要 求 书1/1页CN 209872304 U1.一种拧盖机的固定装置，包括控制箱(1)、控制面板(2)、支撑柱(3)、底座(4)、调节旋钮(5)、固定庄(6)、固定装置(7)、限位夹(8)、拧盖头罩(9)、机身(10)、顶板(11)、立柱(12)、连接座(13)，其特征在于，所述控制箱(1)底部与支撑柱(3)螺丝连接，所述控制面板(2)嵌在控制箱(1)表面并采用电连接，所述支撑柱(3)与底座(4)采用焊接连接并安设在底座(4)上表面左侧，所述底座(4)通过支撑柱(3)与控制箱(1)相连接，所述调节旋钮(5)设有两个并分别与固定庄(6)机械连接，所述固定庄(6)与底座(4)表面的右上角相贴合并采用螺丝连接，所述固定庄(6)内部设有齿轮，所述固定装置(7)前端与固定庄(6)正表面相贴合，所述固定装置(7)底部与底座(4)表面右侧的中间紧固连接，所述固定装置(7)包括固定器(701)、固定夹头(702)、延伸杆(703)、固定旋钮(704)、连接长槽(705)、锁紧块(706)、连接杆(707)、放置槽(708)、放置台(709)，所述固定器(701)设有两个分别安装在放置台(709)左右两侧，所述固定夹头(702)右侧与延伸杆(703)左端紧固连接，所述固定旋钮(704)螺纹连接在锁紧块(706)上表面，所述连接长槽(705)安设在连接杆(707)上表面，所述连接长槽(705)与连接杆(707)为一体化结构，所述锁紧块(706)嵌套在延伸杆(703)与连接杆(707)表面，所述连接杆(707)左端紧固连接在放置台(709)右侧表面，所述放置槽(708)安设在放置台(709)上表面的中间，所述放置槽(708)与放置台(709)为一体化结构，所述限位夹(8)根部与固定庄(6)内部的齿轮进行机械连接，所述机身(10)螺丝连接在上下两个连接座(13)之间，所述机身(10)内部设有伺服电机，所述顶板(11)底部的两侧与立柱(12)紧固连接，所述连接座(13)两侧与立柱(12)嵌套连接。
【CN209997717U】球磨机的辅助上料装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920403744.6(22)申请日 2019.03.28(73)专利权人 无锡市开元电子有限公司地址 214000 江苏省无锡市新吴区新锡路207号(72)发明人 祝惠宇 祝靖宇 陈富林 祝学昌 (74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 柏尚春(51)Int.Cl.B02C 17/18(2006.01)B02C 23/02(2006.01)H01C 7/02(2006.01)H01C 7/04(2006.01)(54)实用新型名称球磨机的辅助上料装置(57)摘要本实用新型公开了一种球磨机的辅助上料装置，包括底座；底座上设置有支架，支架包括固定架和固定架铰接的用于放置原材料桶的承载架，还包括用于连接原材料桶口和球磨机进料口的连接管，该球磨机的辅助上料装置解决了原材料在倾倒的时候产生扬尘的问题。
权利要求书1页 说明书2页 附图1页CN 209997717 U 2020.01.31C N 209997717U权 利 要 求 书1/1页CN 209997717 U1.一种球磨机的辅助上料装置，包括底座(1)；其特征在于底座(1)上设置有支架(2)，支架(2)包括固定架(21)和固定架(21)铰接的用于放置原材料桶的承载架(22)，还包括用于连接原材料桶口和球磨机进料口的连接管(3)。
2.根据权利要求1所述的球磨机的辅助上料装置，其特征在于底座(1)上设置有用于升降固定架(21)的升降组件(4)。
3.根据权利要求2所述的球磨机的辅助上料装置，其特征在于升降组件(4)包括左右对置的气缸(41)，气缸(41)杆和固定架(21)底座(1)连接，气缸(41)底部和底座(1)连接。
4.根据权利要求3所述的球磨机的辅助上料装置，其特征在于在位于左右对置的气缸(41)之间的底座(1)上设置有缓冲组件(5)。
【CN209774370U】一种防止打滑的铁罐打磨用固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920642187.3(22)申请日 2019.05.07(73)专利权人 安徽省金裕印铁制罐有限公司地址 230000 安徽省六安市高新技术产业开发区(72)发明人 章福春 (51)Int.Cl.B24B 41/06(2012.01)(54)实用新型名称一种防止打滑的铁罐打磨用固定装置(57)摘要本实用新型提供了一种防止打滑的铁罐打磨用固定装置，包括：弹簧、上压板、防护垫；所述弹簧穿接在螺栓柱的外部；所述上压板设置在底座的上部，且上压板与底座通过螺栓柱拧接连接；所述防护垫分别设置在底座与上压板的内部中间位置，且底座与上压板通过粘合方式相连接；所述推拉杆设置在滑块右侧外壁的中间位置，且推拉杆与滑块通过焊接方式相连接；所述手柄设置在推拉杆的右端，且手柄与推拉杆通过焊接方式相连接。
通过在结构上的改进，具有夹持力度可控，防打滑的作用，充分提高装置的实用性，同时操作起来较为方便且操作安全系数高等优点，从而有效的解决了本实用新型在现有装置中提出的问题和不足。
权利要求书1页 说明书4页 附图2页CN 209774370 U 2019.12.13C N 209774370U权 利 要 求 书1/1页CN 209774370 U1.一种防止打滑的铁罐打磨用固定装置，包括：装配板（1）、支撑板（2）、导柱（3）、滑块（4）、底座（5）、螺栓柱（6）、弹簧（7）、上压板（8）、防护垫（9）、推拉杆（10）、手柄（11）；其特征在于：所述装配板（1）上部的两端设置有支撑板（2），且装配板（1）与支撑板（2）通过焊接方式相连接；所述导柱（3）设置在支撑板（2）中间的两侧，且导柱（3）与支撑板（2）通过嵌入方式相连接；所述滑块（4）设置在导柱（3）的中间，且滑块（4）与导柱（3）通过滑动方式相连接；所述底座（5）设置在滑块（4）的上部，且底座（5）与滑块（4）通过螺栓固定方式相连接；所述螺栓柱（6）设置在底座（5）上部的两侧，且螺栓柱（6）与底座（5）通过螺纹拧接方式相连接；所述弹簧（7）穿接在螺栓柱（6）的外部；所述上压板（8）设置在底座（5）的上部，且上压板（8）与底座（5）通过螺栓柱（6）拧接连接；所述防护垫（9）分别设置在底座（5）与上压板（8）的内部中间位置，且底座（5）与上压板（8）通过粘合方式相连接；所述推拉杆（10）设置在滑块（4）右侧外壁的中间位置，且推拉杆（10）与滑块（4）通过焊接方式相连接；所述手柄（11）设置在推拉杆（10）的右端，且手柄（11）与推拉杆（10）通过焊接方式相连接。
一种球磨机密封装置[实用新型专利]
![一种球磨机密封装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/de55f9250a4e767f5acfa1c7aa00b52acfc79c1d.webp)
(10)授权公告号(45)授权公告日 (21)申请号 201520242322.7(22)申请日 2015.04.21F16J 15/40(2006.01)B02C 17/18(2006.01)(73)专利权人江苏大方金属粉末有限公司地址212219 江苏省扬州市扬中市八桥镇太平北路66号(72)发明人方义强 谢云鹏 姚辉 张成(74)专利代理机构南京苏高专利商标事务所(普通合伙) 32204代理人谢东(54)实用新型名称一种球磨机密封装置(57)摘要本实用新型公开了一种球磨机密封装置。
该球磨机密封装置包括壳体，所述的壳体轴接有转轴，壳体的上侧设置有通孔，转轴通过该通孔突出在壳体的外侧与动力装置连接，在该通孔处安装有密封座，转轴上安装有密封套，该密封套与密封座间隙配合，密封座设置有通向间隙的气孔，该气孔通过管路连接有氮气或者惰性气体。
密封套与密封座间隙配合，该间隙内被填充有氮气或者惰性气体以避免空气进入与铜粉催化剂发生反应。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 204573106 U (45)授权公告日2015.08.19C N 204573106U1.一种球磨机密封装置，包括壳体，所述的壳体轴接有转轴，其特征在于：壳体的上侧设置有通孔，转轴通过该通孔突出在壳体的外侧与动力装置连接，在该通孔处安装有密封座，转轴安装有密封套，该密封套与密封座间隙配合，密封座设置有通向间隙的气孔，该气孔通过管路连接有氮气或者惰性气体。
2.根据权利要求1所述的球磨机密封装置，其特征在于：所述的密封套包括与转轴紧密配合的轴瓦，轴瓦的外侧套置有箍圈。
3.根据权利要求2所述的球磨机密封装置，其特征在于：所述的箍圈包括上设置在轴瓦上侧和下侧的两个卡箍，所述的卡箍包括两个内壁形状为半圆形的卡座，两个卡座通过螺栓连接。
4.根据权利要求1所述的球磨机密封装置，其特征在于：所述的密封座包括两个内壁是半圆的分座，两个分座通过螺栓连接为一体，密封座上设置有与壳体连接的螺栓孔。
一种卧式球磨机盖固定装置[实用新型专利]
![一种卧式球磨机盖固定装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/537ffff6a300a6c30d229f07.webp)
专利名称：一种卧式球磨机盖固定装置专利类型：实用新型专利
发明人：董前年,朱双单
申请号：CN201120122487.2
申请日：20110422
公开号：CN202044991U
公开日：
20111123
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种卧式球磨机盖固定装置由球磨机、机口、机盖、扣环、销轴、弧形压板、顶针、顶针加力孔、丝孔组成，在球磨机机盖两侧设有扣环，所述的机口上方设有一机盖，所述的弧形压板一端通过销轴与所述的扣环相连，其弧形压板在销轴的作用下可以翻转，弧形压板的另一端也是通过销轴与另一个扣环相连，所述的在弧形压板正中间位置设有一丝孔，所述的顶针穿过弧形压板上的丝孔将顶针顶压在所述的机盖中心位置上，在所述的顶针的上面设有一顶针加力孔，本实用新型具有结构简单、密封度强、操作简便、省时、同时使用安全的优点。
申请人：合肥旭阳铝颜料有限公司
地址：231131 安徽省长丰县双凤经济开发区金沪路
国籍：CN
更多信息请下载全文后查看。
一种球磨机装置及球磨机设备
专利名称：一种球磨机装置及球磨机设备
专利类型：实用新型专利
发明人：莫玉万,张宝廷,陈宏章,乔良,卢克军,张宁申请号：CN202121506015.7
申请日：20210702
公开号：CN215642353U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本申请提供一种球磨机装置及球磨机设备，包括PLC控制模组、第一继电器、第一接触器、第二继电器、第二接触器、至少一个球磨机电机、至少一个气锤和球磨机排粉口；PLC控制模组分别与第一继电器和第二继电器连接；第一继电器与第一接触器连接；第二继电器与第二接触器连接；第一接触器连接球磨机电机，第二接触器连接气锤；气锤设置于球磨机排粉口。
PLC控制模组控制第一继电器和第二继电器的通断，从而改变第一接触器和第二接触器的通断，实现了球磨机电机和气锤的启停控制，粉碎过程与排粉过程可实现无缝衔接，气锤在排粉过程状态可自由切换是否投入使用，减轻了操作人员的工作量。
申请人：北京北旭电子材料有限公司,上海彤程电子材料有限公司,彤程新材料集团股份有限公司地址：100000 北京市朝阳区东直门外酒仙桥路10号
国籍：CN
代理机构：北京超凡宏宇专利代理事务所(特殊普通合伙)
代理人：唐正瑜
更多信息请下载全文后查看。
【CN209735723U】一种水泥球球磨机的内置搅动装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920309944.5(22)申请日 2019.03.12(73)专利权人 石家庄市济河特种水泥有限公司地址 050000 河北省石家庄市无极县赞皇县土门乡千根村北(72)发明人 范占玲 (74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 赵白 杨乐(51)Int.Cl.B02C 17/16(2006.01)(54)实用新型名称一种水泥球球磨机的内置搅动装置(57)摘要本实用新型实施例公开了一种水泥球球磨机的内置搅动装置，包括与外界驱动电机固定连接的筒体，所述筒体的两端分别为出料端和进料端，且所述筒体的内部环形阵列设置有若干用于搅拌的搅拌组件，所述出料端设置有用于使搅拌组件转动的固定组件，所述搅拌组件包括转动板，所述转动板上设置有转轴，且所述转动板通过转轴转动连接在筒体的内壁上，在筒体转动时，可通过从动齿轮与环形齿轮的啮合带动转动板的运动，实现对通过转动板对原料进行搅拌，可避免底部原料无法得到有效加工的问题，而配合所设置的固定组件，可实现对搅拌组件运动至指定位置时，可对转动板进行固定，进而可带动更多的钢球从更高的位置落下，可有效的提高加工的效率。
权利要求书1页 说明书4页 附图4页CN 209735723 U 2019.12.06C N 209735723U权 利 要 求 书1/1页CN 209735723 U1.一种水泥球球磨机的内置搅动装置，包括与外界驱动电机固定连接的筒体(1)，其特征在于：所述筒体(1)的两端分别为出料端(101)和进料端(102)，且所述筒体(1)的内部环形阵列设置有若干用于搅拌的搅拌组件(2)，所述出料端(101)设置有用于使搅拌组件(2)转动的固定组件(3)；所述搅拌组件(2)包括转动板(201)，所述转动板(201)上设置有转轴(202)，且所述转动板(201)通过转轴(202)转动连接在筒体(1)的内壁上，所述转轴(202)的端头处设置有从动齿轮(203)，所述从动齿轮(203)远离转轴(202)的一侧设置有圆柱形固定凸块(204)；所述固定组件(3)包括设置在筒体(1)内部的圆形固定板(301)和设置在筒体(1)外部的支撑架(308)，所述圆形固定板(301)的中心位置处开设有通孔(302)，且在所述圆形固定板(301)的中心位置还固定连接有内径与通孔(302)直径一致的固定圆筒(303)，所述固定圆筒(303)穿过出料端(101)裸露在外，且所述固定圆筒(303)裸露在外的一端固定安装在支撑架(308)上；所述圆形固定板(301)上设置有与从动齿轮(203)啮合的环形齿轮(304)，且所述圆形固定板(301)上还开设有用于对于圆柱形固定凸块(204)进行限位的环形限位槽(305)。
