人机界面HMI的详细知识介绍
北京天拓四方科技有限公司专业提供自动化控制与电气传动解决方案，集系统集成、工程项目实施、OEM
客户方案提供及配套、西门子工控产品销售和维修、服务为一体的综合性的自动化高新技术企业。
人机界面HMI的详细知识介绍
未来的人机界面产品在功能上的高、中、低划分将越来越不
明显，HMI的功能将越来越丰富,由于计算机硬件成本的降
低，HMI产品将以平板PC计算机为HMI硬件的高端产品为
主，因为这种高端的产品在处理器速度、存储容量、通讯接
口种类和数量、组网能力、软件资源共享上都有较大的优势，
是未来HMI产品的发展方向。
人机界面只能连接PLC吗?
不是这样的。人机界面产品是为了解决PLC的人机交互问题
而产生的，但随着计算机技术和数字电路技术的发展，很多
工业控制设备都具备了串口通讯能力，所以只要有串口通讯
能力的工业控制设备，如变频器、直流调速器、温控仪表、
数采模块等都可以连接人机界面产品，来实现人机交互功
能。
人机界面与人们常说的“触摸屏”有什么区别?
从严格意义上来说，两者是有本质上的区别的。因为“触摸
屏”仅是人机界面产品中可能用到的硬件部分，是一种替代
鼠标及键盘部分功能，安装在显示屏前端的输入设备;而人机
界面产品则是一种包含硬件和软件的人机交互设备。在工业
中，人们常把具有触摸输入功能的人机界面产品称为“触摸
屏”，但这是不科学的。
北京天拓四方科技有限公司专业提供自动化控制与电气传动解决方案，集系统集成、工程项目实施、OEM
客户方案提供及配套、西门子工控产品销售和维修、服务为一体的综合性的自动化高新技术企业。
人机界面产品中是否有操作系统?
任何人机界面产品都有系统软件部分，系统软件运行在HMI
的处理器中，支持多任务处理功能，处理器中需有小型的操
作系统管理系统软件的运行。基于平板计算机的高性能人机
界面产品中，一般使用WinCE，Linux等通用的嵌入式操作系
统。
· 人机界面用液晶屏 ·
人机界面和组态软件有什么区别?
人机界面产品，常被大家称为“触摸屏”，包含HMI硬件和
相应的专用画面组态软件，一般情况下，不同厂家的HMI
硬件使用不同的画面组态软件，连接的主要设备种类是PLC。
而组态软件是运行于PC硬件平台、windows操作系统下的一
个通用工具软件产品，和PC机或工控机一起也可以组成HMI
产品;通用的组态软件支持的设备种类非常多，如各种PLC、
PC板卡、仪表、变频器、模块等设备，而且由于PC的硬件
平台性能强大(主要反应在在速度和存储容量上)，通用组态
软件的功能也强很多，适用于大型的监控系统中。
是否有通讯功能的设备一定能和人机界面产品连接?
应该是这样的。因为通用的人机界面产品都提供了大量的、
可供选择的常用设备通讯驱动程序;一般情况下，只要在人机
界面的画面组态软件中选择与连接设备相对应的通讯驱动
程序，就可以完成HMI和设备的通讯连接。如果所选HMI
北京天拓四方科技有限公司专业提供自动化控制与电气传动解决方案，集系统集成、工程项目实施、OEM
客户方案提供及配套、西门子工控产品销售和维修、服务为一体的综合性的自动化高新技术企业。
产品的组态软件中没有要连接设备的通讯驱动程序，用户则
可以把要连接设备的通讯口类型和协议内容告知HMI产品
的生产商，请HMI厂商代为编制该设备的通讯驱动程序。
PC机加触摸屏，能否直接与PLC通讯，完成HMI的功能?当
然可以。不过还要编制相应的HMI软件，才能使PC机成为
一个真正的HMI产品。
人机界面只能通过标准的串行通讯口与其它设备相连接吗?
大多数情况下是这样的。但随着计算机和数字电路技术的发
展，人机界面产品的接口能力越来越强。除了传统的串行
(RS232、RS422/RS485)通讯接口外，有些人机界面产品已具
有网口、并口、USB口等数据接口，它们就可与具有网口、
并口、USB口等接口的工业控制设备相连接，来实现设备的
人机的交互。
未来人机界面的发展趋势是什么?
随着数字电路和计算机技术的发展，未来的人机界面产品在
功能上的高、中、低划分将越来越不明显，HMI的功能将越
来越丰富;5.7寸以上的HMI产品将全部是彩色显示屏，屏的
寿命也将更长。由于计算机硬件成本的降低，HMI产品将以
平板PC计算机为HMI硬件的高端产品为主，因为这种高端
的产品在处理器速度、存储容量、通讯接口种类和数量、组
网能力、软件资源共享上都有较大的优势，是未来HMI产品
北京天拓四方科技有限公司专业提供自动化控制与电气传动解决方案，集系统集成、工程项目实施、OEM
客户方案提供及配套、西门子工控产品销售和维修、服务为一体的综合性的自动化高新技术企业。
的发展方向。当然，小尺寸的(显示尺寸小于5.7寸)HMI产品，
由于其在体积和价格上的优势，随着其功能的进一步增强(如
增加IO功能)，将在小型机械设备的人机交互应用中得到广
泛应用。
北京天拓四方科技有限公司
项目六 人机界面(HMI)的组态与应用
”按钮或者鼠标直接
图6.43 编写程序界面
任务实施操作步骤
五、下载项目
先下载 PLC 项目程序。在项目视图中，选中项目树中的“PLC1（CPU1214C）” 单击工具栏中的下载图标“ ”，打开“扩展的下载到设备”对话框，如图 6.44 所示。此处勾选“显示所有可访问设备”，若已将编程计算机和 PLC 连接好，则 将显示当前网络中所有可访问的设备，选中目标 PLC，单击“下载”按钮，将项 目下载到 S7-1200PLC 中。
6.1.1 人机界面与触摸屏
2.触摸屏 西门子的触摸屏面板（Touch Panel,TP）,一般俗称为触摸屏。
触摸屏是人机界面的发展方向，用户可以在触摸屏的屏幕 上生成满足自己要求的触摸式按键。触摸屏使用直观方便， 易于操作。画面上的按钮和指示灯可以取代相应的硬件元 件，减少PLC需要的I/O点数，降低系统的成本，提高设备的 性能和附加价值。
图6.2 创建新项目1
图6.3 创建新项目2
一、系统硬件组态
2、添加硬件设备
①添加PLC控制器。 如图6.3，单击“设备与网络”选项中的“组
态设备”，添加系统相关硬件设备，出现图 6.4所示窗口。单击图6.4窗口中的“添加新设 备”，出现如图6.5“新设备”选择窗口。
图6.4 组态硬件设备及网络窗口
项目六 人机界面（HMI）的组态与应用 任务18 基于触摸屏实现电机启停控制
任务介绍
本项目任务选择西门子SIMATIC HMI精简系列面板KTP700 BASIC PN触摸屏作为人机界面，以S7-1200作为控制器，通 过单击触摸屏上的“启动”和“停止”按钮，实现对电机 的启停控制，并且通过触摸屏上的“系统指示灯”和“电 机状态显示”等对象实现对现场系统工作状态的监控功能。
人机界面HMI
热喷涂涂装机操作说明书无锡市福莱达石油机械有限公司地址：江苏省无锡市锡北镇八士八达路目彔一，操作说明二，日常保养三，注意事项四，电器原理图（图1）开机后系统便进入此画面，在此画面可进入手动、自动、参数、报警等画面。
第1页在此画面手动操作模式时可手动操作步X/Z轴手动运行、原点回归和电机速度设定、坐标显示、当前运行状态显示。
第2页在（图3）画面里可选择的喷涂方式，如： XZ 机器便可按设定好的参数自动运行，自动运行时按停止按钮机器即时停机，自动运行时按复位按钮机器即时返回待机点。
自动运行前还需根据工件需要设定匹配的待机点、起喷点、结束点位置、待机速度（回枪）、涂装速度、次数，以及计数复位。
注意！当前状态是用来显示机器的运行状态，当状态显示报警时机器将会停止自动运行，需先查看屏幕故障信息，再关电检查故障原因！第3页（图4）在此画面（图5）为机械调整画面，根据机械参数而定，用户不得变更！在此画面（图5）可设定X、Z轴的齿轮比，X、Z轴的加减速，X、Z轴电机一周脉冲数。
第4页（图5）第5页（图5）（图6）画面为：配方数据存储表，共可存储1-18组。
存储操作步骤：1. 确认工作数据行是目前需要保存的数据2. 选择需要存储的位置，选择1-18项存储位置。
3．按下保存按钮（红色），保存完成调用操作步骤：1. 选择需要调用的位置，选择1-18项调用位置。
2. 按下读取按钮（绿色），保存完成3. 确认工作数据行是目前需要掉用的数据4. OK，切换到自动画面开始工作第6页日常保养事项以下保养事项请依据机械特性使用环境及条件，另行订定实施定期保养1，电控箱内，请经常清除灰尘，保持清洁，可以用气吹，擦拭等方式清除灰尘。
2，空气通风处滤网，请定期取出清洗，保持良好通风状态。
3，组件端子处于锁紧状态，以防接触不良，开路等，产生误动作或故障。
4，特别注意可动部分相关的线材，电缆应保持适当曲率，慎防断线发生。
5，阴暗，孔穴附近线材，慎防老鼠啃，暴露于机械外侧之线材，随时检查表皮是否完整。
工业自动化中的HMI界面设计
05
HMI界面设计最佳实践与案例分析
优秀HMI界面设计的特点
直观性
设计应简单明了，用户能够快速理解界面内 容和操作方式。
可靠性
界面应稳定、可靠，确保实时数据和操作的 准确性。
一致性
界面风格、布局和操作方式应保持一致，降 低用户学习成本。
定制性
根据不同行业和Байду номын сангаас户需求，提供一定程度的 定制化设计。
常见HMI界面设计问题与解决方案
问题一
界面复杂度过高
解决方案
采用简洁的布局和图标，减少不必要的元素 。
问题二
操作不够直观
常见HMI界面设计问题与解决方案
优化数据处理和传输，确 保实时性和准确性。
响应速度慢
提供操作提示和引导，减 少用户误操作。
解决方案
问题三
解决方案
常见HMI界面设计问题与解决方案
问题四
缺乏个性化设置
解决方案
提供一定程度的个性化选项，满足不同用户需求。
工业自动化中的HMI界面设计
目录
• HMI界面设计概述 • HMI界面设计要素 • HMI界面交互设计 • HMI界面设计与工业自动化系统的集成 • HMI界面设计最佳实践与案例分析
01
HMI界面设计概述
HMI的定义与特点
定义
HMI（人机界面）是一种用于实现人 与机器交互的界面，通过图形化界面 展示机器状态、操作控制等信息。
特点
HMI界面设计具有直观、易用、可操 作性强等优点，能够提供丰富的视觉 信息，使用户快速获取机器状态和操 作控制。
HMI在工业自动化中的作用
监控与控制
HMI能够实时显示工业自动化设 备的运行状态、参数等信息，方 便用户进行监控和控制。
工业设计中的人机界面设计
工业设计中的人机界面设计随着科技的发展和普及，人们对产品的需求和要求越来越高。
产品的功能、外观和使用体验已经成为衡量一个产品优劣的重要标准。
作为产品的重要组成部分，人机界面设计在工业设计中占据着重要的位置。
一、什么是人机界面设计人机界面设计（Human-Machine Interface，HMI）是指人与机器之间进行信息交互的界面设计，也叫人机交互界面设计。
它是将人、机器和信息三者结合在一起的一个桥梁，是人与机器之间沟通交流的重要方式。
人机界面设计包括硬件界面设计和软件界面设计。
硬件界面设计主要是指产品的物理外观和操作控件的设计；软件界面设计是指产品的图形界面（Graphical User Interface，GUI）设计，包括屏幕布局、图标设计、颜色等组成部分。
二、人机界面设计的重要性人机界面设计在工业设计中的重要性不言而喻。
它直接关系到产品的使用体验和用户满意度，也是产品市场竞争的重要因素。
良好的人机界面设计可以有效地提高产品的使用效率和便捷性，为用户带来更好的体验感受。
同时，人机交互界面的设计也涉及到产品的安全性和可靠性。
比如，一些医疗设备、军事装备和航空器等产品，人机界面设计的合理性直接关系到产品的使用安全和稳定性，不能掉以轻心。
三、人机界面设计的要素1.设计关注点在进行人机界面设计时，需要关注以下几个方面：（1）用户需求：了解目标用户及其需求，根据用户场景设计相应的交互方式和界面元素。
（2）互动体验：通过页面布局、颜色搭配、图标等元素的设计，提高用户互动的可视、可感、可知性。
（3）易学易用：设计要简单易懂，避免过于复杂或难以识别的操作控件。
（4）美学化：界面要美观舒适，提升用户的感知体验。
2.界面元素人机交互界面的设计需要考虑以下几个元素：（1）布局：界面的构造需要合理，使用者对产品的使用方便快捷。
（2）颜色和字体：颜色和字体的搭配需要合理，让用户能够感受到页面带来的舒适感。
（3）图标和图片：图标和图片的设计要简洁易懂，可以帮助用户更方便地理解和识别各个页面和操作。

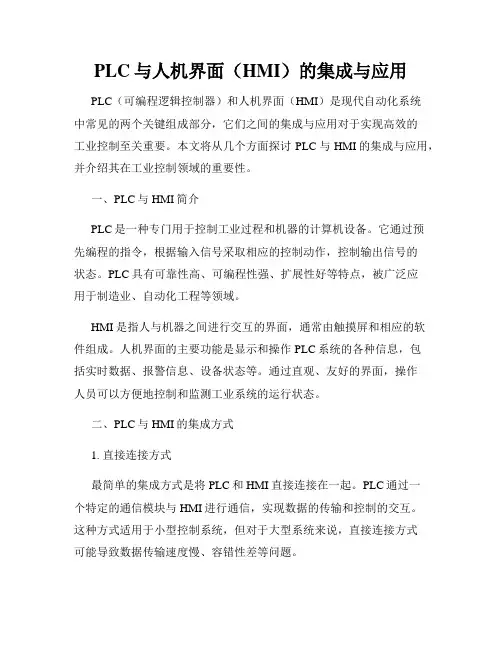

PLC与人机界面(HMI)的集成与应用
PLC与人机界面（HMI）的集成与应用PLC（可编程逻辑控制器）和人机界面（HMI）是现代自动化系统中常见的两个关键组成部分，它们之间的集成与应用对于实现高效的工业控制至关重要。
本文将从几个方面探讨PLC与HMI的集成与应用，并介绍其在工业控制领域的重要性。
一、PLC与HMI简介PLC是一种专门用于控制工业过程和机器的计算机设备。
它通过预先编程的指令，根据输入信号采取相应的控制动作，控制输出信号的状态。
PLC具有可靠性高、可编程性强、扩展性好等特点，被广泛应用于制造业、自动化工程等领域。
HMI是指人与机器之间进行交互的界面，通常由触摸屏和相应的软件组成。
人机界面的主要功能是显示和操作PLC系统的各种信息，包括实时数据、报警信息、设备状态等。
通过直观、友好的界面，操作人员可以方便地控制和监测工业系统的运行状态。
二、PLC与HMI的集成方式1. 直接连接方式最简单的集成方式是将PLC和HMI直接连接在一起。
PLC通过一个特定的通信模块与HMI进行通信，实现数据的传输和控制的交互。
这种方式适用于小型控制系统，但对于大型系统来说，直接连接方式可能导致数据传输速度慢、容错性差等问题。
2. 以太网连接方式采用以太网连接方式可以克服直接连接方式的局限性。
通过以太网通信，PLC和HMI可以实现高速稳定的数据传输。
此外，以太网连接方式还支持远程监控和管理，方便维护人员对系统进行远程操作。
3. 使用总线通信方式使用总线通信方式是集成PLC和HMI的一种常见方式，常见的总线通信协议包括Profibus、Modbus、CAN等。
通过总线通信，PLC和HMI可以实现多路通信，提高系统的扩展性和灵活性。
三、PLC与HMI的应用1. 自动化生产线控制在自动化生产线上，PLC和HMI的集成应用十分广泛。
通过PLC控制器对生产线各个步骤进行编程，再通过HMI界面，操作人员可以实时监测生产状态、设备运行参数，并可以进行相关参数的调整和控制，从而提高生产效率和产品质量。

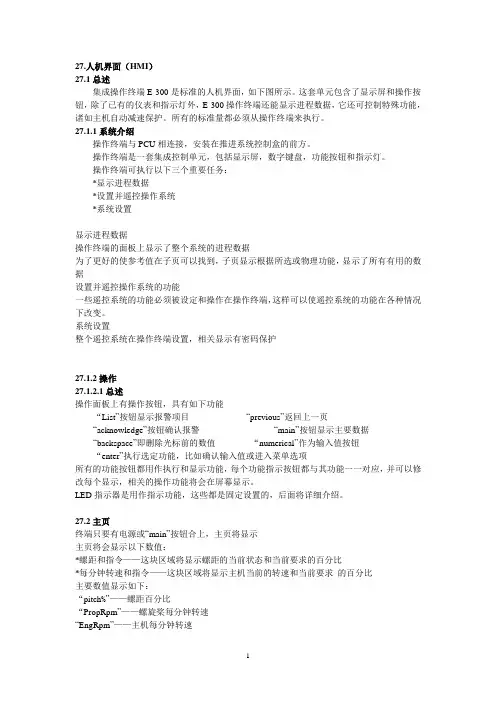

主机PCU操作人机界面(HMI)
27.人机界面（HMI）27.1总述集成操作终端E-300是标准的人机界面，如下图所示。
这套单元包含了显示屏和操作按钮，除了已有的仪表和指示灯外，E-300操作终端还能显示进程数据，它还可控制特殊功能，诸如主机自动减速保护。
所有的标准量都必须从操作终端来执行。
27.1.1系统介绍操作终端与PCU相连接，安装在推进系统控制盒的前方。
操作终端是一套集成控制单元，包括显示屏，数字键盘，功能按钮和指示灯。
操作终端可执行以下三个重要任务：*显示进程数据*设置并遥控操作系统*系统设置显示进程数据操作终端的面板上显示了整个系统的进程数据为了更好的使参考值在子页可以找到，子页显示根据所选或物理功能，显示了所有有用的数据设置并遥控操作系统的功能一些遥控系统的功能必须被设定和操作在操作终端，这样可以使遥控系统的功能在各种情况下改变。
系统设置整个遥控系统在操作终端设置，相关显示有密码保护27.1.2操作27.1.2.1总述操作面板上有操作按钮，具有如下功能“List”按钮显示报警项目“previous”返回上一页“acknowledge”按钮确认报警“main”按钮显示主要数据“backspace”即删除光标前的数值“numerical”作为输入值按钮“enter”执行选定功能，比如确认输入值或进入菜单选项所有的功能按钮都用作执行和显示功能，每个功能指示按钮都与其功能一一对应，并可以修改每个显示，相关的操作功能将会在屏幕显示。
LED指示器是用作指示功能，这些都是固定设置的，后面将详细介绍。
27.2主页终端只要有电源或“main”按钮合上，主页将显示主页将会显示以下数值：*螺距和指令——这块区域将显示螺距的当前状态和当前要求的百分比*每分钟转速和指令——这块区域将显示主机当前的转速和当前要求的百分比主要数值显示如下：“pitch%”——螺距百分比“PropRpm”——螺旋桨每分钟转速“EngRpm”——主机每分钟转速“Loadmm”——主机当前负荷对应的油门拉杆“Load%”——主机当前的负荷百分数主页同时也是其他页的起点，在操作终端上，按下功能键F8，主菜单会显示见下。
人机界面的发展及特点
未来的人机界面将支持更多种模态的交互方式， 包括语音、手势、眼动等，使得用户与机器的交 互更加自然和便捷。
虚拟现实与增强现实技术的融合
虚拟现实和增强现实技术的发展将为人机界面带 来全新的交互体验，使得用户能够更加沉浸在与 机器的交互中。
技术挑战与解决方案
技术挑战
如何实现更加智能化和自然化的人机 交互，提高交互的准确性和效率。
人机界面的发展及特点
contents
目录
• 引言 • 人机界面技术基础 • 人机界面设计原则与方法 • 人机界面在不同领域的应用 • 人机界面发展趋势与挑战 • 总结与展望
01 引言
人机界面的定义与重要性
人机界面（Human-Machine Interface, HMI）是指人与计算机之 间进行交互和信息交换的媒介，是计 算机系统的重要组成部分。
解决方案
通过引入更先进的算法和技术，如深度学 习、自然语言处理等，来提高人机界面的 智能化水平；同时，优化交互设计，使得 用户能够更加轻松地与机器进行交互。
行业规范与标准建设
行Hale Waihona Puke 规范为了推动人机界面的健康发展，需要建立相应的行业规范，包括交互设计、功能实现、安全性能等方 面的标准。
标准建设
制定统一的标准和接口规范，促进不同厂商和产品之间的互操作性和兼容性，降低用户的学习成本和 使用难度。同时，建立人机界面评估体系，对产品的易用性、可访问性、用户体验等方面进行评估和 认证。
创新点的探索包括但不限于：新型交互技术的研 发、用户体验评估方法的改进、人机协同机制的 优化等。
THANKS FOR WATCHING
感谢您的观看
分析文本中词语、短语和句子的含义。
句法分析
hmi技术概述
hmi技术概述
HMI（Human-Machine Interface，人机界面）技术是一种用于
电子设备与人之间进行交互的技术。
它包括显示屏、触摸屏、键盘、指示灯等硬件设备，以及相应的软件和算法，用于提供用户友好的界面，使用户能够与设备进行沟通和控制。
HMI技术的主要目标是简化用户对设备的操作，提高用户的
工作效率和操作准确性。
它通过图形化界面、直观的操作和反馈等方式，使用户能够轻松地了解设备的状态、执行指令和获取相关信息。
HMI技术在各个领域都有广泛的应用，包括工业控制系统、
汽车、家庭电器、医疗设备等。
它不仅可以提高设备的智能化水平，还可以加强设备与用户之间的交互，提供更好的用户体验。
随着科技的不断发展，HMI技术也在不断创新和改进。
例如，现在的HMI设备已经逐渐向触摸屏、手势识别、语音识别等
更先进的交互方式发展，使用户与设备之间的交互更加便捷和自然。
总之，HMI技术是一种重要的技术，它可以改善用户与设备
之间的交互方式，提高工作效率和用户体验，对于现代化的智能设备和系统具有重要意义。
工业自动化中的HMI人机界面
工业自动化中的HMI人机界面随着工业自动化技术的迅猛发展，人机界面已经成为了重要的组成部分，涉及到从设计到维护等方方面面。
工业自动化通过自动化设备、电子产品等实现了生产、管理、供应链等各个环节的自动控制，实现了人机交互和数据共享，大大提高了生产效率和准确性。
HMI人机界面作为工业自动化的基础，对于提高工厂生产效率、缩短生产周期、降低生产成本等具有非常重要的作用。
以下是HMI人机界面在工业自动化中的相关方面。
一、HMI界面设计HMI界面设计是保证工业自动化生产效率和质量的基本保障。
设计者需要精确地了解用户需求，从而设计一个能满足用户需求的人机界面。
目前，这方面的设计已经成为了一个独立的行业，拥有自己的细分领域和专业人士。
HMI界面的设计要求简洁明了，使操作员能够快速理解界面中的信息，从而更加有效地控制设备。
只有在操作员能够顺畅地进行操作的情况下，才能提高整个工厂的生产效率和质量。
二、HMI界面应用对于工业自动化而言，HMI的应用主要涉及到监控、控制、调整、数据处理、数据传输等多个环节。
工业生产系统中的HMI一般是硬件设备，用户需要通过其屏幕上的指令或者按键去与自动化生产设备进行交互。
HMI界面上的信息需要及时、清楚地反应出生产系统的实际状况，这种信息反馈能够让操作员更准确、更高效地进行决策。
三、HMI界面升级随着工业生产自动化的发展，HMI在新一代设备上的功能越来越强大。
不断更新、升级HMI界面在工业自动化中非常重要。
在很多情况下，例如随着时间推移和设备需要更新而变得过时的技术和设备，需要制定新的HMI设计和升级方案，以满足新技术的实施需求。
四、HMI界面维护必须经常维护HMI的设备，包括检测屏幕、检查设备端口、检查历史信息记录等。
如果出现任何问题，维护人员必须尽快解决并恢复。
因此，对于HMI的专业人员来说，依然需要具备较高的技能和经验。
在HMI的相关理论和实践方面进行深度的研究可以有效地提高工业自动化行业的整体效率。
化工HMI系统
化工HMI系统介绍随着化学工业的快速发展，化工控制系统更加自动、智能和高效。
化工过程控制对可靠性和安全性要求很高，任何故障都可能导致重大安全事故。
为确保系统的稳定性，使用HMI系统来监控化工过程是至关重要的。
HMI系统介绍HMI（Human Machine Interface，人机界面）是指人与机器的接口界面，HMI系统通过该界面来实现对系统的监控和控制。
在化工行业中，通过HMI系统监测实时数据、控制操作和故障诊断可以提高生产效率，降低运行成本，确保员工安全。
HMI系统的实现需要采用先进的数据处理技术，如实时数据采集、存储和分析。
的应用能够提高生产效率，降低运营成本，确保员工安全，因此在化工行业中被广泛应用。
下面是一些应用场景：1. 监测实时数据：能够实时监测化工产品的生产过程中的关键参数，例如温度、压力、流量和浓度等。
2. 控制操作：HMI系统能够接收人员的控制指令并执行相应的控制操作，如调节流量、温度和压力等。
3. 故障诊断：能够实时检测设备故障并提供相应的故障诊断和维护建议。
HMI系统的关键特性为了实现的高效监控和控制，以下是几个重要的特性：1. 可定制化：HMI系统应该能够根据用户需要提供一定的自定义选项，例如信号处理、图表显示、故障诊断等。
2. 易用性：HMI系统应该易于使用，可通过图形化界面尽可能地减少人工操作错误，提供操作界面的可视化呈现。
3. 高精度：HMI系统需要提供高精度和高速度的数据采集和处理，以便提供准确的计算结果。
4. 可靠性：HMI系统必须保证高可靠性和安全性，以确保重要的生产过程不会受到影响。
总结是化学工业中关键的部分之一，它在监测和控制生产过程中起着至关重要的作用。
随着技术的不断发展，HMI系统也将得到不断完善和发展，并且继续扮演化学工业关键技术的重要角色。
