液体静压推力轴承设计与FLUENT仿真分析

２２０　机械设计与制造　Ｍａｃｈｉｎｅｒｙ　Ｄｅｓｉｇｎ＆Ｍａｎｕｆａｃｔｕｒｅ　第９期　２０１７年９月　

液体静压推力轴承设计与ＦＬＵＥＮＴ仿真分析　王禹，王连吉，王续跃　（大连理工大学机械工程学院，辽宁大连ｌ１６０２４）　

摘要：轴承的振动检测是轴承生产检测中的重要环节，轴承振动检测仪是轴承振动检测的重要检测仪器。　艮据２０１０年　４月起实施的新的滚动轴承振动测量方法，针对测量最大外径为２００ｍｍ的深沟球轴承振动检测仪主轴系统轴向承载能　力不足问题，基于经典流体力学公式，对其主轴系统中的关键部件液体静压推力轴承进行了详细设计与计算。所设计的　推力轴承在最大轴向载荷９９０Ｎ作用时，轴向位移为２．６　ｍ。在空载静止满足条件基础上，运用模拟仿真软件ＦＬＵＥＮＴ对　所设计的结构进行仿真分析，得出随主轴转速的提高油膜刚度程线性增加，而流量不随主轴转速的提高而改变。进一步　分析得知，环形油腔推力轴承在主轴旋转时其动压效应主要产生在油腔及内外缘出油间隙处。该液体静压推力轴承，设　计合理可靠，可供同类别产品主轴系统提供设计参考。　关键词：轴承振动检测仪；液体静压推力轴承；经典流体力学；ＦＬＵＥＮＴ仿真模拟；动压效应；油膜刚度　中图分类号：ＴＨ１６；ＴＨ１３３．３；ＴＨ７０２文献标识码：Ａ　文章编号：１００１—３９９７（２０１７）０９—０２２０—０５　

Ｄｅｓｉｇｎ　ｏｆ　Ｈｙｄｒｏｓｔａｔｉｃ　Ｔｈｒｕｓｔ　Ｂｅａｒｉｎｇ　ａｎｄ　Ｓｉｍｕｌａｔｉｏｎ　Ａｎａｌｙｓｉｓ　ｂｙ　Ｆｌｕｅｎｔ’　ＷＡＮＧ　Ｙｕ．ＷＡＮＧ　Ｌｉａｎ－ｊｉ。ＷＡＮＧ　ＸＵ—ｙｕｅ　（Ｓｃｈｏｏｌ　ｏｆＭｅｃｈａｎｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｄａｌｉａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＴｅｃｈｎｏｌｏｇｙ，Ｌｉａｏｎｉｎｇ　Ｄａｌｉａｎ　１１６０２４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｄｅｖｉｃｅ　ｉｎ　ｔｈｅ　ｐｒｏｄｕｃｉｎｇ　ａｎｄ　ｖｉｂｒａｔｉｏｎ　ｔｅｓｔｉｎｇ　ｏｆ　ｂｅａｒｉｎｇ，ｔｈｅ　ｔｅｓｔｉｎｇ　ｃａｐａｃｉｔｙ　ｏｆｖｉｂｒａｔｉｏｎ　ｄｅｔｅｃｔｏｒ　ｒ　ｄｅｅｐ　ｇｒｏｏｖｅ　ｂａｌｌ　ｂｅａｒｉｎｇ　ｗｉｔｈ　ｍａｘｉｍｕｍ　ｅｘｔｅｒｎａｌ　ｄｉａｍｅｔｅｒ　ｏｆ　２００ｍｍ　ｉｓ　ｒｅｑｕｉｒｅｄ　ｉｍｐｒｏｖｅｍｅｎｔ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｎｅｗ　ｒｏｌｌｉｎｇ　ｂｅａｒｉｎｇ　ｖｉｂｒａｔｉｏｎ　ｍｅｏｓｕｒｅｍｅｎｔ　ｍｅｔｈｏｄｆｒｏｍ　Ａｐｒｉｌ　２０１０．Ｔｏ　ｓｏｌｖｅ　ｔｈｉｓ　ｐｒｏｂｌｅｍ，ｂａｓｅｄ　ｏｎ　ｃｌａｓｓｉｃａｌ　ｈｙｄｒｏｄｙｎｏｌｎｉｃ３，ｉｔ　ｉｓ　ａｍｐｌｙ　ｄｅｓｉｇｎｅｄ　ａｎｄ　ｃａｌｃｕｌａｔｅｄ　ａｇａｉｎｓｔ　ｏｉｌ　ｆｉｌｍ　ｒｉ＃ｄｉｔｙ　ｏｆ　ｈｙｄｒｏｓｔａｔｉｃ　ｔｈｒｕｓｔ　ｂｅａｒｉｎｇ，ｔｈｅ　ｋｅｙ　ｃｏｍｐｏｎｅｎｔｓ　ｉｎ　ｔｈｅ　ｍａｉｎ　ｓｐｉｎｄｌｅ，　ｒｅｓｕｌｔｉｎｇ　ｔｈａｔ　ｔｈｅ　ａｘｉａｌ　ｄｉｓｐｌａｃｅｍｅｎｔ　ｏｆ　ｔｈｅ　ｔｈｒｕｓｔ　ｂｅａｒｉｎｇ　ｉｓ　２．６　ｍ　ｗｈｅｎ　ｔｈｅ　ａｘｉａｌ　ｆ０　ｉｓ　９９０Ｎ．Ｉｎ　ａｄｄｉｔｉｏｎ，ｓｔｒｕｃｔｕｒａｌ　ｓｉｍｕｌａｔｉｏｎ　ｉｓ　ｃａｒｒｉｅｄ　ｂｙ　ＦＬＵＥＮＴ　ｏｎ　ｔｈｅ　ｂａｓｉｓ　ｏｆｓｔａｔｉｃ　ｅｏｎｄｉｔｉｏｍ　Ｉｔ　ｉｓ　ｃｏｎｃｌｕｄｅｄ　ｔｈａｔ　ｏｉｌ　ｌｍ　ｒｉｇｉｄｉｔｙ　ｉｎｃｒｅａｓｅｓ　ｌｉｎｅａｒｌｙ　ｗｉｔｈ　ｔｈｅ　ｒｏｔａｔｉｏｎ　ｓｐｅｅｄ　ｏｆｔｈｅ　ｓｐｉｎｄｌｅ，ｗｈｉｌｅ　ｔｈｅ　ｏｉｌｆｌｏｗ　ｒａｔｅ　Ｓｂｏｗｓ　ｉｒｒｅｌｅｖａｎｔ　ｓｔａｔｉｏｎａｒｙ　ｖａｌｕｅ．Ｆｕａｈｅｒ　ａｎａｌｙｓｉｓ　ｉｎｄｉｃａｔｅｄ　ｔｈａｔ　ｔｈｅ　ｄｙｎａｍｉｃ　ｐｒｅｓｓｕｒｅ　ｅｆｆｅｃｔ　ｏｆｔｈｅ　ｒｉｎｇ　ｏｉｌ　ｃｈａｍｂｅｒ　ｉｓ　ｍａｉｎｌｙ　ｏｃｃｕｒｒｅｄ　ｉｎ　ｔｈｅ　ｏｉｌ　ｃａｖｉｔｙ　ａｎｄ　ｔｈｅ　ｏｉｌ　ｇａｐ　ｂｅｔｗｅｅｎ　ｉｎｎｅｒ　ａｎｄ　ｏｕｔｅｒ　ｅ＠ｅ．Ｉｎ　ｓｕｍｍａｒｙ，ｔｈｅ　ｓｉｍｕｌａｔｉｏｎ　ｓｈｏｗｓ　ｔｈａｔ　ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ｏｆｈｙｄｒｏｓｔａｔｉｃ　ｔｈｒｕｓｔ　ｂｅａｒｉｎｇｓ　ｉｓ　ｒｅａｓｏｎａｂｌｅ　ａｎｄ　ｍｅｅｔｓ　ｏｔｈｅｒ　ｉｎｄｅｘ．　Ｋｅｙ　Ｗｏｒｄｓ：Ｂｅａｒｉｎｇ　Ｖｉｂｒａｔｉｏｎ　Ｄｅｔｅｃｔｏｒ；Ｈｙｄｒｏｓｔａｔｉｃ　Ｔｈｒｕｓｔ　Ｂｅａｒｉｎｇ；Ｃｌａｓｓｉｃａｌ　Ｈｙｄｒｏｄｙ　ｎａｍｉｃｓ；Ｓｔｒｕｃｔｕｒａｌ　Ｓｉｍｕｌａｔｉｏｎ；　Ｄｙｎａｍｉｃ　Ｐｒｅｓｓｕｒｅ　Ｅｆｆｅｃｔ；Ｏｉｌ　Ｆｉｌｍ砌ｇｉｄｉｔｙ　

１引言　轴承的振动测量是轴承生产制造中的重要检测过程，是保　证轴承生产质量、提高产品稳定性及实现产品分级的重要手段。　随着我国轴承行业的快速发展，轴承振动检测技术标准也不断提　高，２０１０年４月起实施与国际标准一致的新的滚动轴承测量方　法，与旧测量方法相比，在轴向载荷方面有明显提高。因此，在主　轴系统设计上应该提出一种满足新的测量标准的主轴系统『ｌ１。　液体静压轴承由于其具有旋转精度高、承载能力强、刚度　大、摩擦阻力小、使用寿命长等优点，广泛使用于机床设备与高精　

密仪器当中目。液体静压轴承并没有标准化零件供选用，须根据实　际需要自行设计，提高了结构的灵活ｌ生。对于液体静压推力轴承，　其承载能力、油膜刚度和流量受节流孔直径、油膜厚度、润滑油性　质及供油压力等多个参数影响。文献嗵过试验的方法，研究了不　同尺寸的油及和位置对液体静压推力轴承的承载性能的影响。文　献　寸不同油腔形状的静压推力轴承的动静特性进行了理论分析，　并利用有限元方法，对圆形、矩形、椭圆形及环形油腔的静压推力　进行计算，研究了不同油腔形状对轴承性能的影响。文献嗵过对　薄膜反馈节流静压轴承进行理论分析，以系统刚度、温升及功耗　为目标函数，以轴承长径比、半径间隙、节流器初始间隙为控制变　

来稿日期：２０１７＿ｏ３－０３　基金项目：创新研究群体科学基金资助项目（５１３２１００４）　作者简介：王禹，（１９８９一），男，辽宁沈阳人，硕士研究生，主要研究方向：非标准设备的研究、设计及制造；　王续跃，（１９６０一），男，辽宁大连人，博士研究生，博士研究生导师，教授，主要研究方向：特种加工和精密加工　第９期　王禹等：液体静压推力轴承设计与ＦＬＵＥＮＴ仿真分析　２２１　量，得到最大刚度、最小功耗和最低温升，对主轴系统进行了优　化。文献［６１以重型液体静压转台为研究对象，对恒流供油扇形静压　推力轴承承载力计算未考虑离心力因素的问题，推导了计入离心　力因素的恒流供油扇形静压推力轴承承载力解析计算公式　。文　献　研究了供油压力、主轴转速及偏心率对液体径向轴承承载特　性的影响。综上所述，国内外学者主要对不同结构尺寸油腔与轴　承的承载特性、低速重载多油腔推力轴承的承载特性及供油压　力、主轴转速对承载特性的影响做了大量研究，而对环形油腔的　推力轴承相关研究较少。　文本针对新国标下，测量最大外径为２００ｒａｍ的深沟球轴承　振动检测仪主轴系统轴向承载能力不足问题，设计了满足其要求　的主轴系统，对主轴中的关键部件液体静压止推轴承进行了详细　设计，并运用仿真软件ＦＬＵＥＮＴ对所设计的液体静压推力轴承　进行仿真分析。　２主轴结构　

设计的主轴在轴向上需承受最大载荷为９９０Ｎ的轴向载荷，　在径向上需承受速度传感器拾振杆与轴承外圈的接触力以及皮　带轮的张紧力即可。轴承振动测量过程中，为了保证测试结果的　准确与稳定性，一般要求心轴与驱动主轴组合后，心轴与轴承内　圈配合处的径向跳动不大于５１ｘｍ，心轴轴肩端面圆跳动不大于　１０１ｘｍｒ￣。液体静压轴承需要一套额外的供油系统，增加了设备的　复杂性和体积提高了使用成本，而液体动压轴承只需提供持续不　断的润滑油即可。测振仪在检测过程中，主轴在轴向上承受较大　的力而在径向上只需承受较小的力，且保持恒定平稳的转速。因　此，在轴向上采用液体静压推力轴承作为支撑，而在径向上采用　液体动压轴承的支撑方式，既保证了测量精度又减小了设备尺寸　以及使用成本。主轴系统结构，如图１所示。　

图１主轴系统结构　Ｆｉｇ．１　Ｓｔｒｕｃｔｕｒａｌ　ｏｆ　ｔｈｅ　Ｓｐｉｎｄｌｅ　Ｓｙｓｔｅｍ　主轴系统主要包括ｌ、上端盖２、上油腔进油口３、上止推轴　

承４、下油腔进油口５、下推力轴承及动压轴承６、推力轴承出油　口７、上动压轴承进油口８、轴承瓦座９、动压轴承出油口１０、下动　压轴承进油口ｌ　１、下动压轴承出油口１２、甩油环１３、下端盖。其　中推力轴承起到主要承载作用，其承载能及油膜刚度对主轴系统　性能影响很大。　３液体静压推力轴承结构设计　

３．１结构形式的选择　（１）轴承振动测量仪在工作过程中主轴在轴向上需要承受　的最大静载荷为９９０Ｎ，轴向端面圆跳动量不大于１０１￣ｍ，不存在　或极小存在倾覆力矩。因此，选择双向供油环形油腔的形式，可以　承受较大的轴向载荷且油膜刚度较好，如图２所示。　

．　ｌ　

．一—　—　．．．．．．　２：‘　．　一　

积　

图２推力轴承结构形式　Ｈｇ．２　Ｓｔｒｕｃｔｕｒａｌ　ｏｆ　ｔｈｅ　Ｔｈｒｕｓｔ　Ｂｅａｒｉｎｇ　（２）液体静压轴承主要分为恒压供油和恒流供油两种形式。　恒流供油方式需要每个进油腔供给流量不变的压力油，即需要多　套供油系统，造成供油系统庞大，结构复杂，使用成本高。而恒压　供油需要每个进油腔提供压力相等的润滑油，在油泵功率足够的　情况下由一个套供油系统便可完成供油，其结构简单，调节方便，　成本低。因此，该主轴系统选择恒压的供油方式。　节流器分为固定节流器和可变节流器。可变节流器可随着　外部载荷的变化自行改变液阻大小，理论上可实现油膜刚度无限　大，但结构形式复杂，加工困难，使用成本高。固定节流器随着外　部载荷的变化液阻不发生变化，通过上下油腔的压力差来平衡外　部载荷，按期结构形式分为毛细管节流器与小孔节流器。与毛细　管节流器相ＬＬ４￣Ｌ节流器结构形式简单，加工方便，占用空间小，　适合用于载荷变化不大的中小型液压轴承　。因此，该主轴系统选　择小孔节流器作为其节流形式。　３．２轴承结构设计　根据轴承振动检测仪的结构特点与主轴载荷大小，基于经　验设计，对液体静压推力轴承的结构尺寸进行具体设计。其结构　参数，如表１所示。　表１推力轴承主要结构参数　Ｔａｂ．１　Ｓｔｒｕｃｔｕｒｅ　Ｐａｒａｍｅｔｅｒｓ　ｏｆ　ｔｈｅ　Ｔｈｒｕｓｔ　Ｂｅａｒｉｎｇ　

合集下载

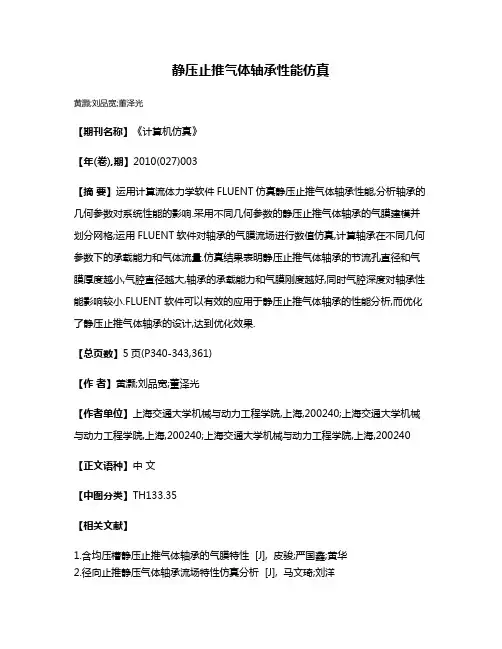

静压止推气体轴承性能仿真

静压止推气体轴承性能仿真
黄灏;刘品宽;董泽光
【期刊名称】《计算机仿真》
【年(卷),期】2010(027)003
【摘要】运用计算流体力学软件FLUENT仿真静压止推气体轴承性能,分析轴承的几何参数对系统性能的影响.采用不同几何参数的静压止推气体轴承的气膜建模并划分网格;运用FLUENT软件对轴承的气膜流场进行数值仿真,计算轴承在不同几何参数下的承载能力和气体流量.仿真结果表明静压止推气体轴承的节流孔直径和气膜厚度越小,气腔直径越大,轴承的承载能力和气膜刚度越好,同时气腔深度对轴承性能影响较小.FLUENT软件可以有效的应用于静压止推气体轴承的性能分析,而优化了静压止推气体轴承的设计,达到优化效果.
【总页数】5页(P340-343,361)
【作者】黄灏;刘品宽;董泽光
【作者单位】上海交通大学机械与动力工程学院,上海,200240;上海交通大学机械与动力工程学院,上海,200240;上海交通大学机械与动力工程学院,上海,200240【正文语种】中文
【中图分类】TH133.35
【相关文献】
1.含均压槽静压止推气体轴承的气膜特性 [J], 皮骏;严国鑫;黄华
2.径向止推静压气体轴承流场特性仿真分析 [J], 马文琦;刘洋
3.双排孔静压止推气体轴承数值模拟 [J], 徐磊磊; 杨光伟; 阳红; 钟良
4.基于Fluent的单排孔静压止推气体轴承数值模拟 [J], 吴星宇;钟良;徐磊磊
5.双排孔静压止推气体轴承的静动态特性研究 [J], 刘锐;吴星宇;刘鑫莲;钟良因版权原因，仅展示原文概要，查看原文内容请购买。

fluent流体仿真实例

fluent流体仿真实例引言流体力学是研究物质的流动规律和力学性质的学科，而流体仿真则是在计算机环境下利用数值方法模拟流体力学过程的过程。

在流体力学研究和工程实践中，流体仿真已经成为一种非常重要的工具。

本文将探讨使用fluent软件进行流体仿真的实例，介绍其基本原理和应用。

什么是fluent？fluent是一种流体仿真计算软件，它被广泛应用于工业和学术研究领域。

fluent可以对不同类型的流体动力学问题进行建模和仿真，如空气动力学、燃烧和热传导等。

fluent是一款功能强大且易于使用的软件，能够提供准确可靠的流体力学仿真结果。

流体仿真的基本原理流体仿真建立在基本的流体力学原理之上，通过数值方法对流体的运动进行模拟和计算。

主要包括以下几个步骤：1. 建立几何模型在进行流体仿真之前，需要首先建立几何模型。

几何模型描述了流体领域的形状和结构，可以通过计算机辅助设计（CAD）软件进行建模。

常见的几何模型包括管道、汽车外形和飞机翼型等。

2. 网格划分网格划分是流体仿真中的关键步骤，它将流体区域分割为有限数量的小单元，称为网格。

不同的网格划分方式会对仿真结果产生影响，因此需要根据具体问题选择合适的网格划分方法。

3. 设置边界条件边界条件是仿真过程中的约束条件，描述了流场在模型边界上的行为。

根据具体问题，可以设置流体速度、压力和温度等边界条件。

4. 数值求解数值求解是流体仿真的核心步骤，通过数值方法对流体的运动进行模拟和计算。

常用的数值方法包括有限体积法和有限元法等。

5. 结果分析仿真计算完成后，需要对结果进行分析和后处理。

常见的后处理操作包括生成流线图、压力分布图和速度矢量图等。

一个fluent流体仿真实例为了更好地理解fluent的应用，我们以空气动力学为例进行一个流体仿真实例。

1. 几何模型建立假设我们要研究一辆汽车在高速行驶时的空气动力学性能。

首先需要在CAD软件中建立汽车外形的几何模型，包括汽车的车身、车轮和尾翼等。

基于Fluent的空气静压径向轴承动压效应的分析

和精度。空气静压轴承中低速工作时，表现为静压润滑状态，但空气静压轴承高速工作时，使原本静压空气轴承变为动静压混合空气轴承，现为动、压混合润滑状态，表静即动压效应［。１由于动压效应对轴承承载力影响］
文章编号：０８３８（０１Ｏ一Ｏ４一Ｏ１０ — ７２２１）４０３４
基于Ｆｕｎｌｅｔ的空气静压径向轴承动压效应的分析
李国芹，红新，艳梅岳郗
（北工程技术高等专科学校电力工程系，北沧州河河０１０）６０１
２１０１年ｌ２月第４期
河北工程技术高等专科学校学报ＪＯＵＲＮＡＬＯＦＨＥＥＮＧＩＥＩＢＩＥＮＥＲＮＧＡＮＤＴＥＨＮＣＯＬＥＣＩＡＬｃＬＧＥ
Ｄｅ．０１ｃ２１ＮＯ．４
的分析为动态分析，用解析法分析气体的压力分布情况、使求解压力的大小极其困难，加上计算过程要做再
一
些假设条件，而带来一些误差。ＦＵＥ从ＬＮＴ软件是一个用来模拟从不可压缩到可压缩范围内种复杂的流动和物理现象，采用不同的离散格式和数值方法，在特定的领域内使计算速度、稳定性和精度等方面达到最佳组合，从丽可以高效率的解决各个领域的复杂流动计算问题［。
４４
河
北
工
程
技术
高
等专
科
学

小孔节流静压止推气体轴承静特性的数值分析

2008年9月第33卷第9期润滑与密封LUBR I C A TI ON EN GI N EER I N GSe p.2008V ol 133No 193基金项目:新世纪优秀人才支持计划资助项目(NCET 20520834);长江学者和创新团队发展计划资助项目(I RT0746)1收稿日期5作者简介侯予(3—),男,教授,博士生导师,研究方向为高速透平机械及气体润滑技术、新型制冷技术等12y @1xj 111小孔节流静压止推气体轴承静特性的数值分析3侯　予1　赵祥雄2　陈双涛1　陈纯正1(11西安交通大学制冷与低温工程研究所　陕西西安710049;21河南农业大学机电工程学院　河南郑州450002)摘要:介绍了计算流体力学软件FL U E N T 及其在气体轴承研究中的应用。

针对环形小孔节流静压止推气体轴承,基于F LU E NT 软件进行了简化假设并建立了计算模型,利用FL U E N T 软件对止推气体轴承模型进行了数值分析,求解了环形小孔节流静压止推气体轴承的压力场分布、耗气量和承载能力等轴承静特性,并成功捕捉到了大气膜间隙下供气孔周围的压力突降区。

对计算结果进行了分析,并与文献计算值以及试验值进行了对比,验证了数值分析的可靠性。

关键词:气体轴承;静压轴承;止推轴承;FLUE N T中图分类号:T H11712　文献标识码:A 文章编号:0254-0150(2008)9-001-3Num er i ca l Ana lysis of Externa lly Pr essur ized Ga sThr ust Bea r i n g with Supply HolesHo u Yu 1　Zhao Xia ngxi ong 2　Che n S hua ngta o 1　Che n Chunz he ng 1(11Institute of R efri ge ra ti on and C ry ogenic Engi neering,Xi ’an J iaot ong University,X i ’an Shaanxi 710049,Ch i na;21College ofM echanical and Elec trical Enginee ring,Henan Agricultural University,Zheng zhou Henan 450002,China )A bstr ac t:A soft war e of Comp utati onal Fluid D yna m ics (CFD),F LU E N T,was intr oduced and u sed in the r esearch ofgas bearings .Physical and m athe matical models were p r opo sed and si mp lified according to the usual assump tion .B y u sing F LUEN T,the nu merical si mulati on was made on the externally p r essurized gas thrust bearing with supp ly holes .The static par ameters such as l oad capacity,p ressu rized gas c on su mp tion and the p r essure filed of this thrust bearing wer e ob tained .The characteristic of p ressure d ive close to f eeding ho les under special c onditi on was caught successfully .The numerical si mu lati on r esu lts w ere comp ared w ith the results of classic methods and ex p eri men t,which show s that the nu merical analy 2sis using F LU ENT is suitab le and of high accuracy for gas bearings .Keyword s :gas bearing;externally p ressu rized bearing;thrust bearing;FLUEN T　由于静压轴承工作稳定,使用寿命长,承载力大,加工方便,因此静压止推轴承在工业领域得到了十分广泛的应用。

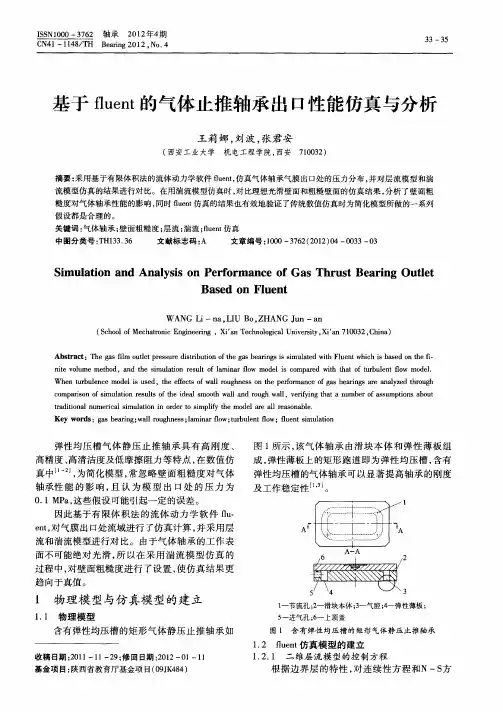

基于fluent的气体止推轴承出口性能仿真与分析
