薄不锈钢焊接方法
薄不锈钢焊接方法
薄不锈钢焊接方法主要有以下几种：
1. TIG焊接法：TIG焊（Tungsten Inert Gas Welding）是指用钨极作为电极，用惰性气体（如氩气）作为保护气体进行焊接。
TIG焊接法适用于不锈钢薄板的焊接，可以焊接薄至0.1mm的不锈钢板，焊接成品具有美观、无气孔、无杂质等特点。
2. MIG/MAG焊接法：MIG（Metal Inert Gas Welding）和MAG （Metal Active Gas Welding）均采用连续送丝的方式进行焊接，区别在于采用的保护气体不同。
MIG/MAG焊接法适用于厚度较大的不锈钢板，其中MIG适用于焊接厚度小于6mm的薄板，而MAG适用于焊接厚度大于6mm的厚板。
3. 焊锡焊接法：焊锡焊接法适用于不锈钢薄板对焊，采用铅锡合金作为填充材料，需要进行预热处理。
该方法可以实现给薄不锈钢板加固。
4. 硬钎焊接法：硬钎焊接法适用于不锈钢薄板和厚板的修复，焊接时需要加热且需要进行喷火抛光。
以上是常见的薄不锈钢焊接方法，选择合适的焊接方法需要根据实际需求进行判断。
锡焊不锈钢方法
锡焊不锈钢方法不锈钢是一种常见的金属材料，具有良好的耐腐蚀性能和较高的强度，因此在工业、建筑、制造等领域得到广泛应用。
在不锈钢的加工过程中，焊接是一项非常重要的工艺。
锡焊是一种常用的焊接方法，本文将介绍锡焊不锈钢的方法和技巧。
1. 准备工作在进行锡焊之前，需要进行一些准备工作。
首先需要清洁焊接部位，去除表面的油污和氧化物，以免影响焊接质量。
其次需要准备焊接材料，包括锡丝、焊剂、酒精灯等。
锡丝的选择要根据焊接材料的厚度和要求来确定。
焊剂的选择也很重要，要选择与不锈钢材料相匹配的焊剂。
2. 焊接方法锡焊不锈钢的方法主要有手工锡焊、气焊和TIG焊三种。
2.1 手工锡焊手工锡焊是一种较为简单的锡焊方法，适用于较小的焊接部位和较薄的不锈钢材料。
具体方法如下：（1）清洁焊接部位并进行定位。
（2）将锡丝预先熔化，然后涂抹在焊接部位上。
（3）用酒精灯或火柴等工具将焊丝加热，使其熔化并与焊接部位融合。
（4）焊接完成后，用钳子或其他工具将焊渣清除。
2.2 气焊气焊是一种常用的焊接方法，适用于较大的焊接部位和较厚的不锈钢材料。
具体方法如下：（1）清洁焊接部位并进行定位。
（2）将焊剂均匀地涂抹在焊接部位上。
（3）用气焊枪将焊丝加热，使其熔化并与焊接部位融合。
（4）焊接完成后，用钳子或其他工具将焊渣清除。
2.3 TIG焊TIG焊是一种高精度的焊接方法，适用于对焊接质量要求较高的场合。
具体方法如下：（1）清洁焊接部位并进行定位。
（2）将焊丝插入TIG焊枪中。
（3）用TIG焊枪将焊丝加热，使其熔化并与焊接部位融合。
（4）焊接完成后，用钳子或其他工具将焊渣清除。
3. 焊接技巧进行锡焊不锈钢时，需要掌握一些技巧，以保证焊接质量和效率。
3.1 控制温度温度是影响焊接质量的关键因素之一。
过高或过低的温度都会影响焊接质量。
因此，在焊接过程中要控制好焊丝和焊接部位的温度，避免过热或过冷。
3.2 控制焊接速度焊接速度也是影响焊接质量的关键因素之一。
3mm不锈钢板焊接工艺
3mm不锈钢板焊接工艺
焊接3毫米厚的不锈钢板，就像做一道精致的手工活儿，得细心又耐心。
下面是一步步怎么做的简单说明：
清洁工作：首先，得把钢板要焊接的地方擦得干干净净，一点油啊、锈啊都不能有，这样焊出来的活儿才漂亮，不会出什么乱子。
边缘处理：给钢板边缘整整形，开出合适的坡口，这样焊材能更好地“渗透”进去，焊得结实。
摆好位置：用夹子或者焊接用的小工具，把两块板子牢牢固定住，别让它们乱动，这样焊接的时候才不会偏了。
预热不预热：看情况，有的时候需要提前给板子加热一下，让它“暖暖身”，这样焊接时就不容易因为温差大出问题。
选对方法：用氩弧焊挺好的，TIG适合精细活，MIG呢，速度快，适合大工程。
现在还有些高级的仿激光冷焊机，对薄板特别友好，热影响小，变形也少。
调节好参数：焊接时的电流、电压、速度得调得刚刚好，不能太大也不能太小，就像做饭火候得掌握好一样。
分段焊，慢慢来：别急着一口气焊完，可以一段一段地来，焊一段，让它凉快会儿，再焊下一段，这样就不至于热得“扭曲变形”。
敲一敲，压一压：焊的时候或者焊完趁热，轻轻敲打焊缝周围，能帮助释放里面的压力，防止变形。
收尾工作：焊完了别忘了打磨打磨，让焊缝光滑漂亮。
如果需要，还可以整个热处理，让钢材更结实。
试试看行不行：在真正开干之前，先做个小小的实验，看看这样焊出来的质量怎么样，没问题了再正式开始。
总之，焊接3毫米不锈钢板就像是做一件艺术品，每一步都要细心操作，才能保证最后的成品既结实又美观。

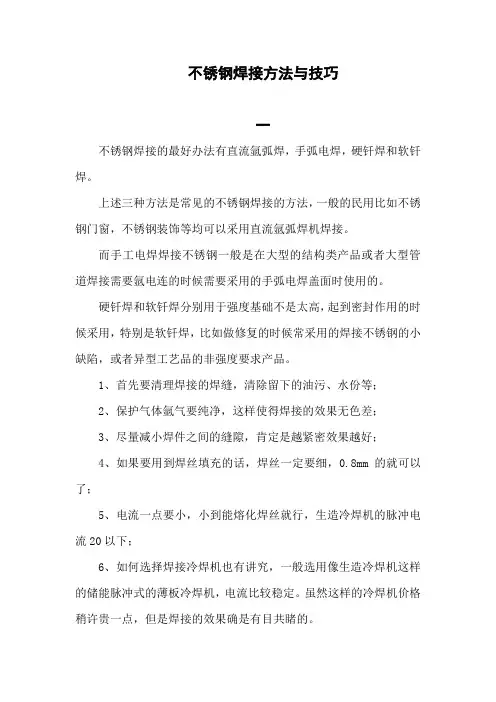

不锈钢焊接方法与技巧
不锈钢焊接方法与技巧一不锈钢焊接的最好办法有直流氩弧焊，手弧电焊，硬钎焊和软钎焊。
上述三种方法是常见的不锈钢焊接的方法，一般的民用比如不锈钢门窗，不锈钢装饰等均可以采用直流氩弧焊机焊接。
而手工电焊焊接不锈钢一般是在大型的结构类产品或者大型管道焊接需要氩电连的时候需要采用的手弧电焊盖面时使用的。
硬钎焊和软钎焊分别用于强度基础不是太高，起到密封作用的时候采用，特别是软钎焊，比如做修复的时候常采用的焊接不锈钢的小缺陷，或者异型工艺品的非强度要求产品。
1、首先要清理焊接的焊缝，清除留下的油污、水份等；2、保护气体氩气要纯净，这样使得焊接的效果无色差；3、尽量减小焊件之间的缝隙，肯定是越紧密效果越好；4、如果要用到焊丝填充的话，焊丝一定要细，0.8mm的就可以了；5、电流一点要小，小到能熔化焊丝就行，生造冷焊机的脉冲电流20以下；6、如何选择焊接冷焊机也有讲究，一般选用像生造冷焊机这样的储能脉冲式的薄板冷焊机，电流比较稳定。
虽然这样的冷焊机价格稍许贵一点，但是焊接的效果确是有目共睹的。
7、刚开始焊接的手法不够熟练，效果出不来，但是熟能生巧，多练就行。
二手工焊电弧的长度靠人的手进行调节，埋弧焊适用于中等厚度以上的不锈钢板，气焊方便灵活，可焊各种空间位置的焊缝，不锈钢采用氩弧焊较好。
电弧的长度靠人的手进行调节，它决定于电焊条和工件之间缝隙的大小，同时当作为电弧载体时，电焊条也是焊缝填充材料。
中等厚度采用埋弧焊埋弧焊适用于中等厚度以上的不锈钢板（6~50mm）的焊接，采用埋弧焊生产率高，焊缝质量好，但易引起合金元素及杂质的偏析。
气焊法方便灵活气焊方便灵活，可焊各种空间位置的焊缝，对一些薄板结构和薄壁管等不锈钢部件，在没有耐腐蚀要求下有时可采用气焊。
氩弧焊保护作用好不锈钢采用氩弧焊时，由于保护作用好，合金元素不易烧损，过渡系数较高，故焊缝成形好，没有渣壳，表面光洁，因此焊成的接头具有较高的耐热性和良好的力学性能。
不锈钢板的焊接

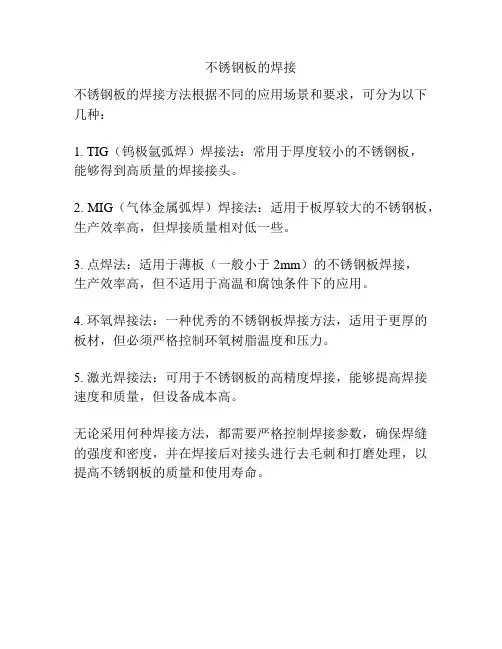

不锈钢板的焊接
不锈钢板的焊接方法根据不同的应用场景和要求，可分为以下几种：
1. TIG（钨极氩弧焊）焊接法：常用于厚度较小的不锈钢板，
能够得到高质量的焊接接头。
2. MIG（气体金属弧焊）焊接法：适用于板厚较大的不锈钢板，生产效率高，但焊接质量相对低一些。
3. 点焊法：适用于薄板（一般小于2mm）的不锈钢板焊接，
生产效率高，但不适用于高温和腐蚀条件下的应用。
4. 环氧焊接法：一种优秀的不锈钢板焊接方法，适用于更厚的板材，但必须严格控制环氧树脂温度和压力。
5. 激光焊接法：可用于不锈钢板的高精度焊接，能够提高焊接速度和质量，但设备成本高。
无论采用何种焊接方法，都需要严格控制焊接参数，确保焊缝的强度和密度，并在焊接后对接头进行去毛刺和打磨处理，以提高不锈钢板的质量和使用寿命。
不锈钢薄板焊接方法的探讨
熔池 主要受到 的作用力有 ： 电弧作用力 Ｐ熔池金 属重力 Ｑ ； 熔池金属表面张力 Ｆ 。当熔池金属体积 、 质量 、 熔宽一定时 ， 熔池 深度取决 于电弧力 Ｐ的大小 ， 熔深和 电弧力 又与焊接 电相关 ， 熔 宽则 由电弧电压 决定 。随着熔 池体 积的增 大 ， 面张力 Ｆ也 随 表 着增 大 ， 表面张力不能平衡 电弧作 用力 Ｆ和熔池金 属重力 Ｑ， 此 时， 熔池金属会 下流 ， 造成熔池烧 穿。电弧作用 力 Ｐ和熔池金 属 重力 Ｑ是使熔池烧穿 的力 ， 表面张力 Ｆ是阻止熔 池下塌或烧 穿 的力 。为使薄板焊接不 致 于烧 穿 ， 必须想 办法 提高金属 熔池 的 表面张力 Ｆ， 要提 高表 面 张力 Ｆ 须控 制熔 池 的热输 人 ， ， 即线 能
１ ２ 焊 接工件 的变 形 ．
不锈钢薄板拘束度较小 ， 在焊接过程 中受到局部加 热 、 冷却 作用 ， 形成 了不均 匀的加 热 、 却 ， 冷 焊件会产 生不均 匀 的应力和
１ 不锈钢薄板的焊接性分析
不锈钢 薄板 的焊接 由于其 自身拘束 度小 、 导热 系数小 （ 为 应变 ， 约 焊缝 的纵 向缩短对薄板边缘的压力超 过一定值 时， 即会产 普低钢 的 １３ ， ／ ） 线膨胀系数较 大 ， 当焊接温度 变化较快 时， 则产 生较严重的波浪式变形 ， 影响工件的外形 质量 。 解决不锈钢薄板焊接时产生的过烧 １ 穿 Ｕ 变形的主要措 烧 、 生的热应力大 ， 很容易 出现烧穿 和焊接变形 （ 多为波浪 变形ｃ ｄ．
Ｋｅ ｏ ｄ ： ｈｎｗ ｌ ｔ ｎｅｓｓ ｅ ｓｅｔ ｊｉｉｇｍ ｔｏ ｙｗ ｒ ｓ ｔｉ ａ ａ ｌ ｔ ｌ ｈｅ， ｏ ｎ ｅ ｄ ｌ ｓｉ ｓ ｅ ｎ ｈ
不锈钢在我 国的使 用 量 正 逐 年增 加 ， 锈 钢 的 使用 量 由 不 １８ ９ ８年的 ３ ０万 吨增 加到 ２ ０ ００年 的 １５万 吨， ６ 年增 长率 为 １ ． ５ ２ ％。而在不锈钢的使用 中 以薄 板为 主，００年薄 板的消 费量 ６ ２０ 为 ９ 万吨 ， １ 占到使用总量的一半。而且 薄壁不锈 钢板也 已经 应
不锈钢焊接方法
不锈钢焊接方法、不锈钢焊接技术及注意事项不锈钢管的标准规格有200 多种,大小均有,小管较贵,尤其是毛细管.毛细管最差得由304 材质生产,不然管子容易爆裂.还可以为客户定做非标规格的管材.无缝管主要用于工业上,表面为雾面,不光亮.有缝管的表面是光亮面,管内有一条很细的焊接线,俗称焊接管,主要用于装饰材料. 另有工业流体管, 其抗压力视壁厚决定.310 与310S 为耐高温管.1080 度以下能正常使用,最高耐温达到1150 度.不锈钢焊管生产工艺：原料--分条--焊接制管--修端--抛光--检验（喷印）--包装--出货（入仓）（装饰焊管）原料--分条--焊接制管--热处理--矫正--矫直--修端--酸洗--水压测试--检验（喷印）-包装--出货（入仓）（焊管工业配管用管）不锈钢最常用的焊接方法是手工焊（MMA ），其次是金属极气体保护焊（MIG/MAG ）和钨极惰性气体保护焊（TIG）。
焊前准备：4mm 一下的厚度不用开破口，直接焊接，单面一次焊透。
4 到6 mm 厚度对接焊缝可采用不开破口接头双面焊。
6 mm 以上，一般开V 或U，X 形坡口。
其次：对焊件，填充焊丝进行除油和去氧化皮。
以保证焊接质量。
焊接参数：包括焊接电流，钨极直径，弧长，电弧电压，焊接速度，保护气流，喷嘴直径等。
（1））焊接电流是决定焊缝成形的关键因素。
通常根据焊件材料，厚度，及坡口形状来决定的。
（2））焊极直径根据焊接电流大小决定，电流越大，直径也越大。
（3））焊弧和电弧电影，弧长范围约0.5 到3mm ，对应的电弧电压为8~10V 。
（4））焊速：选择时要考虑到电流大小，焊件材料敏感度，焊接位置及操作方式等因素决定。
1手工焊（MMA ）：手工焊是一种非常普遍的、易于使用的焊接方法。
电弧的长度靠人的手进行调节，它决定于电焊条和工件之间缝隙的大小。
同时，当作为电弧载体时，电焊条也是焊缝填充材料。
这种焊接方法很简单，可以用来焊接几乎所有材料。
不锈钢焊接要点与注意事项（三篇）
不锈钢焊接要点与注意事项一、施焊前的准备工作1、根据产品图纸要求用机械加工的方法在接头处，去除不锈钢复合层，对接焊缝需开合适的坡口。
2、焊缝两侧各10-20mm宽度范围内作好清理工作，用钢丝刷或打磨的方法，去除氧化物、锈、油、水分等影响焊接质量的物质。
3、按产品图纸装配，在碳钢侧用CJ422，φ3.2mm焊条定位焊，定位焊焊工应具有有效的岗位操作证书，保证定位焊的质量，定位焊有效长度为25-30mm。
二、焊接过程1、不锈钢复合钢板对接缝的焊接工艺1.1基层碳钢焊接1.1.1采用埋弧自动焊的方法，正面焊一层，翻身后反面先用碳弧气刨方法清根，再封底焊一层。
焊接规范如下：位置焊丝焊剂焊丝直径电弧电压焊接电流焊接速度正面H08AJ431φ5mm31-33V500-550A44-46cm/min反面H08AJ431φ5mm32-34V580-620A44-46cm/min1.1.2焊后清渣，并打磨。
1.1.3焊后用x射线抽样检查，抽样比例为10—20%，或用UT探伤检1.2过度层焊接采用CO2半自动气保焊方法，焊接一层，焊接规范选择如下：药芯焊丝TS-309（天泰）焊丝直径φ1.2（MM）电弧电压19-21V焊接电流130-150A1.3复层焊接采用CO2半自动气体保护焊的方法，焊接一层，焊接规范如下：药芯焊丝TS-316L（天泰）焊丝直径φ1.2（MM）层间温度150。
C1．1焊后清理焊渣，并打磨光顺焊缝后外观检查。
2、不锈钢复合钢板角接缝焊接工艺。
2.1基层碳钢焊接2.1.1按图纸要求的焊脚尺寸，采用CO2半自动气保焊方法，进行角接缝焊接。
焊接规范要求：药芯焊丝TWE—711（天泰）或SF—71（现代）焊丝直径φ1.2（MM）电弧电压19—21V焊接电流150—180（A）2．1．2焊后对焊缝进行清理，去飞溅，清渣，并对不锈钢侧的焊缝进行打磨。
2．2过渡层焊接2．2．1．采用CO2半自动气保焊方法，焊接一层，焊接规范及焊材选择如下：药芯焊丝TS316（天泰）焊丝直径φ1.2（MM）电弧电压20—22V焊接电流140—160（A）层间温度150。
氩弧焊薄管焊接方法
氩弧焊薄管焊接方法
氩弧焊是一种常用的薄管焊接方法，适用于焊接不锈钢、铁合金、铝合金等材料，能够提供高质量的焊缝。
下面是氩弧焊薄管焊接的基本步骤：
1. 准备工作：选择适当的焊接设备和焊接材料，例如氩弧焊机、氩气瓶、焊丝和焊接枪等。
确保所有设备和材料的质量合格。
2. 准备管道：清洁并修整要焊接的薄管的焊缝边缘，确保其光洁无污染，以提高焊接质量。
3. 安装氩气供应系统：将氩气瓶与焊接设备连接，调整氩气供应系统的气压和流量，以确保焊接过程中提供适当的氩气保护。
4. 调整焊接设备：根据薄管的材质和厚度，调整焊接设备的焊接电流、电压和速度等参数。
确保焊接设备能够提供适当的能量和焊接效果。
5. 开始焊接：将焊丝引入焊枪，并将焊丝端点与薄管的焊缝对准。
启动氩弧焊机，开始焊接。
焊接过程中要保持恒定的焊枪移动速度和焊接电流，以确保焊缝均匀稳定。
6. 检查焊接质量：焊接完成后，对焊缝进行检查。
检查焊缝的外观和内部质量，如焊丝熔合度、焊缝形状和气孔等。
如有问题，需进行修补或二次焊接。
需要注意的是，在进行氩弧焊薄管焊接时，要注意保护焊接现场的安全，避免火灾和意外伤害。
同时还要遵守相关的焊接规范和操作要求，确保焊接质量和安全
性。
不锈钢薄板(件)焊接方法及工艺设计
西安工业大教北圆疑息工程教院之阳早格格创做概括真验论文题目：不锈钢薄板（件）焊交要领及工艺安排系别机电疑息系博业金属资料工程班级B070211姓名田鹏教号B07021114导师郑曙阳王鑫年月日纲要304L不锈钢(ASTM尺度) 为奥氏体不锈钢, 属于超矮碳级不锈钢, 具备良佳的概括本能, 是暂时工业上应用最广大的不锈钢.文章通过现场本量支配, 钻研归纳了304L不锈钢焊交的工艺个性, 针对付晶间腐蚀、层间已熔合、引弧夹钨、支弧缩孔等问题提出了简曲的办理办法战注意事项, 灵验天办理了焊交品量问题.闭键词汇: 奥氏体不锈钢; 晶间腐蚀; 伤害温度区; 焊交线能量目录1 绪论 (3)序止 (3)2 真验规划及真验要领 (4)2.1 真验资料 (4)2.2 304L不锈钢的个性战焊交工艺参数 (4) (4)2.3 1 晶间腐蚀及应付于步伐 (4)2.3 2 层间已熔合的办理要领 (4)2.3 3 采与博用氩弧焊机, 克服引弧夹钨战支弧缩孔 (4)2.3 4采与单侧连绝支丝办法 (4)2.3 5采与小热量输进、小电流赶快焊 (5) (5)2.5 焊前准备 (6)2.6 注意事项 (7)2.7 力教本能考查 (8)2.8 金相构制分解 (9)3 截止与计划 (10)4 论断 (11)参照文件 (12)致开 (13)附录1 序止现正在随着石油、化工、医药及其余工业的不竭死长,对付耐腐蚀性的设备需要越去越多, 更多的不锈钢设备正在化工企业得以广大应用, 特天是18- 8 型奥氏体不锈钢以其良佳的耐腐蚀性战热宁静性, 正在工业应用上呈逐年降下的趋势.输支天然气管讲删输工程压缩机(组)中的润滑油系统、搞气稀启系统战前置加热系统的工艺管讲均为不锈钢管,18-8奥氏体不锈钢热处理工艺，由于含有较下的镍且正在室温下呈奥氏体单相构制，所以它与Cr13不锈钢相北具备下的耐蚀性，正在矮温、室温及下温下均有较下的塑归战韧性，以及较佳的热做成型战焊交性.但是室温下的强度较矮，晶间腐蚀及应力腐蚀倾背较大，切削加工性较好. 奥氏体正在加热时无相变,果此不克不迭通过热处理加强.只可以普及钢的耐腐蚀本能举止热处理：固溶处理；其手段是使碳化物充分溶解并正在常温下死存留奥氏体中，进而正在常温下获单相奥氏体构制，使钢具备最下的耐腐蚀本能.2 真验规划及真验要领2.1 真验资料原真验采用的是材量为304L 不锈钢( 好国ASTM 尺度) , 主要管讲规格为D60 mm×6 mm；原文主要以D60 mm×6 mm 管讲为例, 分解奥氏体不锈钢管讲焊交中易爆收的缺陷, 并介绍采与的防止步伐.2.2 304L 不锈钢的个性战焊交工艺参数奥氏体不锈钢304L 对付应尔国的尺度是00Cr19Ni10, 其主要化教身分战板滞本能睹表1.304L 不锈钢的热导率较矮, 约为碳钢的1/3,电阻率约为碳钢的5 倍, 线伸展系数比碳钢约大50%, 稀度大于碳钢.奥氏体不锈钢焊条大概分为酸性钛钙型战碱性矮氢型二大类：矮氢型不锈钢焊条的抗热裂性较下, 但是成型不如钛钙型焊条,抗腐蚀性也较好，钛钙型不锈钢焊条具备良佳的工艺本能，死产中用得较多.由于不锈钢存留稠稀与碳钢分歧的个性, 其焊交工艺典型也与碳钢有所分歧,对付于304L 不锈钢钢管( D60 mm×6 mm) 咱们采与的焊丝为ER308L, 焊交工艺参数睹表22.3 304L不锈钢焊交工艺个性2.3 1 晶间腐蚀及应付于步伐晶间腐蚀是正在腐蚀介量效率下, 起源于金属表面的晶界而且沿晶粒鸿沟深进金属里里爆收正在晶粒之间的一种腐蚀.晶间腐蚀是奥氏体不锈钢罕睹的焊交缺陷:Cr 是奥氏体不锈钢中具备耐腐蚀性的基原元素, 当Cr 含量矮于12%时, 便不再具备耐腐蚀性了.304L 不锈钢正在焊交历程中存留焊交伤害温度区间( 为450 ~ 850 ℃) , 睹图1.当温度达到那一范畴时, 奥氏体中过鼓战的碳背晶界处赶快扩集并正在晶粒鸿沟析出, 析出的碳战铬产死碳化铬( Cr23C6) .果为铬正在奥氏体中的扩集速度很缓, 去不迭背晶界扩集, 那样便洪量消耗了晶界处的铬,使晶界处含铬量落矮到小于12%, 那时晶界便得去了耐腐蚀本领.如果温度矮于450 ℃, 则奥氏体中的碳扩集速度不快, 不克不迭正在晶界处扩集析出而产死碳化铬, 所以不晶间腐蚀局里.如果温度下于850 ℃, 那时不但是碳正在奥氏体中的扩集速度极快, 而且铬正在奥氏体中的扩集速度也很快, 故不克不迭制成晶粒鸿沟处贫铬, 果而也不会爆收晶间腐蚀.为防止304L 不锈钢正在焊交历程中耐腐蚀本能下落, 不妨采与以下几面步伐:(1)焊交时正在管讲里里举止充氩动工, 而且保证根焊时充氩浓度达到92%以上.正在弥补、盖帽焊时, 也要举止充氩, 防止焊缝金属正在下温时举止氧化反应, 制成晶间腐蚀.(2)焊交时采与小电流, 赶快焊, 落矮焊交线能量, 支缩奥氏体不锈钢正在伤害温度区间( 450~ 850 ℃) 的停顿时间, 防止晶间腐蚀.(3)对付有条件举止热处理的焊缝, 正在焊交后不妨举止赶快热却, 使焊缝温度矮于450℃, 防止晶间腐蚀.2.3 2层间已熔合的办理要领相对付于碳钢, 不锈钢正在熔化后黏度大, 震动性好, 简单产死层间已熔合等缺陷.为此正在焊交时相映天删大焊缝坡心角度, 便于熔敷金属震动,常常坡心角度为75°±5°.其余正在根焊中尽管采与小曲径焊丝, 小电流, 落矮焊交线能量, 普及熔敷金属的震动性.2.3 3 采与博用氩弧焊机, 克服引弧夹钨战支弧缩孔不锈钢焊交易爆收引弧夹钨战支弧缩孔, 需要配备具备下频引弧战电流衰减个性的博用氩弧焊机, 下频引弧不妨缩小焊交夹钨, 电流衰减不妨缩小支弧缩孔.2.3 4采与单侧连绝支丝办法不锈钢焊交中, 对付于焊心组对付间隙较大的焊缝, 采与单侧连绝支丝办法( 睹图2) , 焊枪连绝晃动, 焊丝只正在一侧缓缓支进, 靠液态金属震动性与另一侧熔化母材分离, 那样不妨防止根焊里里的单侧咬边问题, 革新里里成型.2.3 5采与小热量输进、小电流赶快焊不锈钢焊交中采与小热量输进、小电流赶快焊.焊丝不搞横背晃动, 焊讲宜窄不宜宽, 最佳不超出焊丝曲径的3倍, 那样焊缝热却速度快,正在伤害温度区间停顿时间短, 有好处防止晶间腐蚀.小热量输进时, 焊交应力小, 有好处防止应力腐蚀战热裂纹, 而且焊交变形小.2.4 焊交设备不锈钢焊交工艺采与钨极氩弧焊，它以焚烧于非熔化电极钨棒与焊件间的电弧动做热源，使不锈钢板自熔产死焊缝. 电板战电弧区及熔化的不锈钢均由氩气呵护，使之与气氛断绝.由于氩气是惰性气体，它不与金属起化教效率，也不熔解于金属，果此不妨防止焊缝金属的氧化及合金元素的烧益.使焊交的历程简朴战易统制，正在焊交中采与氩气呵护，它导热系数矮，下温不吸支热，果此热量益坏小，其处事电压仅 8-15伏即可.2.5 焊前准备a 焊交坡心.不锈钢的焊交坡心普遍与碳钢相共，但是坡心间隙不克不迭过小.果为间隙过小，简单引起已焊透.但是也不宜过大，过大时简单引起裂纹夹渣等缺陷.果此应真止有闭确定而启坡心.b 坡心部位最佳采与板滞切削.用板滞举止切削，正在施焊的历程中不妨缩小阻力，使焊工脆持稳固匀称运条.那样既能包管不锈钢焊心的内正在品量，又能使中表的焊心品量光净仄坦.如果采与氧熔剂切割，等离子切割等要领，对付加工后的坡心应小心天用挨磨机挨光，去除渗冰里，暴露金属光芒里，为下一步扫除分歧乎施焊尺度的果素.c 焊前浑理.最先，将交头战坡心内及二侧的纯量扫浑，而后用搞净抹布将交头处，坡心处污渍揩去.其次，将交心战坡心处及坡心二侧用丙酮大概酒粗等举止除油、荡涤.再次，对付于焊交表面央供下的不锈钢结构，可正在坡心的二侧150mm范畴内涂黑栗粉糊剂，不妨缩小时的飞溅益伤不锈钢表面.d 拆焊引弧战支弧板.正在焊交仄板对付交焊缝时，焊缝二侧正在焊交前应拆与共量的引弧板战支弧板，防止正在焊件上随便引弧，益伤焊件表面，效率耐腐蚀性.2.6 注意事项(1)焊交前要查看氩气浓度.不锈钢氩弧焊的氩气浓度需达到99.9%以上, 那样不妨起到呵护效率, 防止出现焊交缺陷.(2)正在焊交前要决定管讲内充氩的浓度.不锈钢焊交前管讲内需要充氩, 且充氩浓度需达到92%以上, 充氩浓度不妨通过仪器检测大概者正在管讲焊心引弧决定.(3)焊交后要对付焊缝表面战里里举止酸洗钝化处理.通过钝化处理的焊缝表面呈雪红色, 具备较下的耐腐蚀性.2.7 力教本能尝试。
不锈钢各种焊接方法完整篇
不锈钢各种焊接方法完整篇不锈钢是一种具有高强度、高耐蚀性和高温度耐受性的材料，广泛应用于制造、建筑和化工等领域。
在使用不锈钢时，焊接是最常用的一种加工方法，因为焊接可以使不锈钢工件产生紧密的连接，达到更好的使用效果。
不过，由于不锈钢焊接过程中的一些特殊性质，需要选择合适的焊接方法和技术，下面我们就具体介绍不锈钢的各种焊接方法。
一、手工电弧焊手工电弧焊是一种常见的焊接方法，该方法因操作简便、设备多样化、适应性强而被广泛应用。
在焊接不锈钢时，手工电弧焊是一种有效的方式。
不锈钢手工电弧焊时，一般使用的是直流电，电流强度大约在50到80安培之间，焊枪与工件之间需要保持一定的距离，以免出现电弧不稳定的情况。
由于不锈钢的导热性较小，需要采用较小的电流强度和焊接速度较慢的方法，以减少变形和裂缝的发生。
另外，使用手工电弧焊时需要有一定的经验和技巧，操作时需要保持手的稳定和持续焊接的速度一致，否则会导致焊缝成型不良，影响焊接质量。
二、氩弧焊氩弧焊是不锈钢焊接常用的一种方法，因其可提供平稳、恒定、高温的电弧、温和的氩气保护和适当的电流密度而得到广泛应用。
在氩弧焊时，使用钨极或其他材料的触电细心将电弧引导到工件上，同时向电弧区域输送氩气以保护焊接区。
由于钨极和焊针之间有一定的距离，因此氩气可以有效地防止空气进入焊接区并减少氧化反应。
氩弧焊需要使用直流电，并且使用低电流密度和小直径的焊条以获得良好的焊接质量。
具体焊接工艺可以根据焊接材料的厚度和结构来确定。
由于氩弧焊对环境要求比较高，因此需要在干燥、无风、无尘和无震动的环境下进行。
三、激光焊接激光焊接是一种非常有效的不锈钢焊接方法，可提供高速、高精度和高稳定性的焊接效果。
在激光焊接时，使用高能量密度的激光束来加热焊接区域，并将材料熔化和融合。
由于激光焊接的高度自动化和精度，适用于复杂和高难度的不锈钢焊接。
激光焊接需要使用特殊设备和专门训练的操作员，成本较高，但焊接速度快，能耗少，带来更加优异的焊接效果。
