苯乙烯聚合物含量检测
1，主要内容和使用范围
本标准使用于聚合物含量在0-15mg/kg的苯乙烯溶液。
若含量大于15mg/kg。
对于测定前进行稀释。
但不适用于二聚体和三聚体的检测。
2、方法原理
本方法利用了苯乙烯单体中存在的苯乙烯聚合物不溶解于甲醇的原理。
所以可在苯乙烯试料中加入干燥的甲醇，通过测试浊度，确定聚合物的含量。
3、实验试剂
3.1，正己烷
3.2，无水甲醇
3.3，甲苯
3.4，氢氧化钠溶液：40g/l
3.5，苯乙烯：纯度大于99.6%
3.6，聚苯乙烯：用等体积氢氧化钠溶液洗涤苯乙烯（50ml）三次，再用等体积的水洗涤二次。
在第二次水洗后，是苯乙烯通过折叠滤纸过滤。
将约20ml滤得的苯乙烯倒入试管中，置于100度的烘箱中加热24h，促进其聚合。
除去苯乙烯，把苯乙烯研磨成细粉。
3.7，聚苯乙烯标准贮备溶液：将0.0905g聚苯乙烯溶解于1.0L甲苯中，该溶液相当于在苯乙烯中含有100mg/kg的聚苯乙烯。
4.实验方法
4.1，标准曲线的绘制
4.1.1，在25度时，分别取聚苯乙烯标准贮备溶液1、3、6、9、13、15ml置于六个100ml 容量瓶中，用甲苯稀释至刻度。
配置成分别含1、3、6、9、12、15mg/ml的聚苯乙烯标准溶液。
4.1.2，分别吸取10ml以上聚苯乙烯标准溶液和15ml无水乙醇至一组磨口锥形瓶中，充分混合。
在另一组对应的锥形瓶中，分别加入10ml聚苯乙烯标准溶液和15ml正己烷，充分混合。
只要保持聚苯乙烯标准溶液和甲醇（或正己烷）的体积比为2:3.亦可根据分光光度计吸收池的容量，调整聚苯乙烯标准液和甲醇（或正己烷）的加入量。
4.1.3，使混合溶液在磨口锥形瓶中静置15min。
立即将混合溶液倒入分光光度计吸收池中测定吸光度。
波长为420nm。
用相应的聚苯乙烯标准溶液和正己烷的混合溶液做空白。
4.1.4，根据聚苯乙烯的含量（mg/kg）与对应的吸光度绘制标准曲线。
5，测定
在两个磨口锥形瓶中，各加入10ml苯乙烯试料。
在一只锥形瓶中再加入15ml无水甲醇，另一只加入15ml正己烷，充分混合。
按照以上吸光度测试步骤进行。
用苯乙烯试料和正己烷的混合液做空白。
测得的净吸光度在事先绘制好的校准曲线上查的聚苯乙烯的含量（mg/kg）1，结果表述
用mg/kg值报告试样中的聚合物的含量，精确至1mg/kg.
6,精密度
重复性误差不大于0.5mg/kg
再现性误差不大于1.0mg/kg。
苯乙烯聚合实验报告
一、实验目的1. 了解苯乙烯聚合反应的原理和过程。
2. 掌握阴离子聚合反应的条件和方法。
3. 学习使用红外光谱、粘度仪、DSC等仪器对聚合物进行表征。
4. 分析聚苯乙烯的分子量分布和结构特征。
二、实验原理苯乙烯聚合反应是指苯乙烯单体在引发剂的作用下，通过自由基或阴离子聚合生成聚苯乙烯的过程。
本实验采用阴离子聚合方法，利用正丁基锂作为引发剂，在无水无氧操作条件下进行。
阴离子聚合的特点是无终止聚合，通过控制单体浓度和引发剂浓度，可以获得分子量分布较窄的聚苯乙烯。
实验过程中，通过调整反应条件，如温度、时间等，可以控制聚合物的分子量和分子量分布。
三、实验材料与仪器1. 实验材料：- 苯乙烯- 正丁基锂- 环己烷- 无水氯化钙- 甲醇- 氢氧化钠2. 实验仪器：- 250 mL分液漏斗- 100 mL烧杯- 量筒（10 mL、50 mL）- 注射器及针头- 无水无氧操作系统- 玻璃棒- 反应管- 抽滤瓶- 布氏漏斗- 注射器- 试管- 红外光谱仪- 粘度仪- DSC四、实验步骤1. 准备无水无氧操作环境，将苯乙烯、正丁基锂、环己烷等实验材料置于干燥箱中干燥处理。
2. 将干燥后的苯乙烯、正丁基锂、环己烷等按一定比例混合，倒入反应管中。
3. 将反应管放入反应器中，控制反应温度在70-80℃。
4. 在反应过程中，每隔一段时间取样，进行粘度测定和分子量分布分析。
5. 实验结束后，将聚合物进行抽滤、洗涤、干燥，得到聚苯乙烯产品。
6. 对聚合物进行红外光谱、DSC等表征，分析其结构特征。
五、实验结果与分析1. 粘度测定：实验过程中，聚合物粘度随时间逐渐增大，表明聚合物分子量逐渐增大。
2. 分子量分布分析：通过凝胶渗透色谱（GPC）测定，聚合物分子量分布指数接近1，表明分子量分布较窄。
3. 红外光谱分析：聚苯乙烯的红外光谱图显示，在1600 cm^-1处有苯环的伸缩振动峰，在2920 cm^-1和2850 cm^-1处有亚甲基的伸缩振动峰，在1000 cm^-1处有苯环的变形振动峰，与理论值相符。
聚苯乙烯中甲苯的测定-概述说明以及解释
聚苯乙烯中甲苯的测定-概述说明以及解释1.引言1.1 概述聚苯乙烯是一种常见的塑料材料，具有良好的绝缘性能、热稳定性和机械强度，广泛应用于建筑、电子、汽车等各个领域。
然而，在其生产过程中，甲苯等有机溶剂常常被用作溶剂和溶解助剂。
甲苯是一种常见的有机溶剂，具有挥发性和可溶于水的性质。
在聚苯乙烯中，甲苯可以以不同的形式存在，如游离态、吸附态和结晶态。
这些不同的存在形式对于聚苯乙烯的性能和结构具有重要的影响。
因此，准确测定聚苯乙烯中甲苯的含量是非常重要的。
本文旨在介绍聚苯乙烯中甲苯的测定方法，并通过对测定结果的分析和讨论，揭示甲苯对聚苯乙烯性能和结构的影响。
文章的结构安排如下：首先，我们将介绍聚苯乙烯的性质，包括其结构特点、物理性质和化学性质。
然后，我们将详细探讨甲苯在聚苯乙烯中的存在形式，以及其对聚苯乙烯性能和结构的影响。
接下来，我们将介绍一些常用的甲苯测定方法，并比较它们的优缺点。
最后，我们将对测定结果进行分析和讨论，探究甲苯含量与聚苯乙烯性能之间的关系。
通过本文的研究，我们可以更深入地认识聚苯乙烯中甲苯的存在形式和对其性能的影响，从而为聚苯乙烯的生产和应用提供科学依据和技术支持。
1.2文章结构文章结构部分的内容可以按照以下方式进行编写：本文主要包括以下几个部分的内容：1. 引言部分：在引言部分，我们将对研究的背景和意义进行简要概述。
首先，我们将介绍聚苯乙烯的重要性和广泛应用领域。
然后，我们将说明甲苯在聚苯乙烯中的重要性以及其影响因素。
最后，我们将阐述本文的研究目的和意义。
2. 正文部分：在正文部分，我们将详细介绍聚苯乙烯的性质和甲苯在聚苯乙烯中的存在形式。
首先，我们将对聚苯乙烯的物理和化学性质进行综述，包括其结构、分子量、熔点等基本特征。
然后，我们将重点讨论甲苯在聚苯乙烯中的存在形式，包括其分子间作用力、分子扩散性质以及在不同环境条件下的行为特征。
3. 结论部分：在结论部分，我们将总结甲苯的测定方法以及对结果进行分析和讨论。
Kraton D 聚合物 (SIS)，苯乙烯-异戊二烯-苯乙烯聚合物 安全数据表说明书
发布日期: 17-八月-2017修订日期 19-一月-2023SDS 编号: 14316产品名称： Kraton™ D Polymers (SIS), 苯乙烯-异戊二烯-苯乙烯聚合物版本号: 4.0化学品安全技术说明书按照GB/T 163483、GB/T 17519编制。
第1部分 化学品及企业标识Kraton™ D Polymers (SIS), 苯乙烯-异戊二烯-苯乙烯聚合物化学品中文名Kraton™ D Polymers (SIS)化学品英文名SDS 包含以下产品的所有字母数字后缀. 后缀指定了制造商所在位置、隔离剂、产品形态 * 此SDS 不适合研磨等级（第三后缀 M） * 第 1 节和第 3 节中列出的 Nanoform 声明和二氧化硅、非晶信息仅适用于这些等级含有二氧化硅作为除尘剂的情况（第 2 个后缀 S）。
* 根据 ISO TS 80004-1 的定义和修订的法规 2011/696/EU 的定义，合成非晶二氧化硅是一种纳米结构材料。
*该二氧化硅除尘剂由中位粒径小于 100 纳米的初级颗粒组成，这些颗粒在所使用的除尘剂中以平均粒径范围超过 100 纳米的聚集物和团聚体形式存在。
别名D0233, D1107, D1111, D1113, D1114, D1117, D1119, D1124, D1126, D1161, D1162, D1163,D1164, D1165, D1183, D1193产品编号制造商或供应商美国总部名称Kraton Corporation地址15710 John F Kennedy Blvd., Suite 300Houston, TX 77032, 美国电话号码+1 281 504 4700中国名称科腾聚合物贸易(上海)有限公司地址南京西路688号22楼2201室中国上海市静安区，邮编200041电话号码+86 21 20823888Technical Support Line -International+1 800 4 Kraton (572866) ; +1 281 504 4950Technical Support Line -EU +31 (0) 36 546 2800网站 CHEMTREC国内电话:+1 800 424 9300化学品制造商协会化学品运输应急中心- 国际部:+1 703 527 3887SGS ECLN:+32 35 75 03 30推荐用途及限制用途工业用途推荐用途17-八月-2017发布日期19-一月-2023修订日期17-六月-2022更新日期14316SDS 编号第2部分 危险性概述紧急情况概述GHS 危险性类别未分类。
苯乙烯、丁二烯和丙烯酸聚合物国标标准
苯乙烯、丁二烯和丙烯酸聚合物国标标准苯乙烯、丁二烯和丙烯酸聚合物国标标准一、范围本标准规定了苯乙烯、丁二烯和丙烯酸聚合物的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于由苯乙烯、丁二烯和丙烯酸酯类单体聚合或共聚而成的热塑性弹性体材料。
二、分类苯乙烯、丁二烯和丙烯酸聚合物按聚合工艺可分为溶液聚合和乳液聚合两大类。
溶液聚合生产的聚合物一般用于制造模压制品，而乳液聚合生产的聚合物则可用于制造胶粘剂、涂料等。
三、要求1.外观：苯乙烯、丁二烯和丙烯酸聚合物应为白色或淡黄色颗粒状，无机械杂质。
2.性能要求：苯乙烯、丁二烯和丙烯酸聚合物应满足表1规定的性能要求。
表1性能要求项目要求密度/(g/cm³)≥0.90拉伸强度≥15.0/MPa伸长率/%≥300邵氏硬度/度≥60吸水率/%≤0.5热稳定性无显著分解(200℃,2h)四、试验方法本标准所列试验方法均按照相关国家标准进行，如有其他要求或需进行其他性能试验，可参照相关标准进行。
五、检验规则1.出厂检验：每批产品均应进行外观、密度、拉伸强度、伸长率和邵氏硬度的检验，合格后方可出厂。
2.型式检验：当原材料、设备、工艺有较大变化或新产品试制鉴定时，应进行型式检验，其项目为本标准规定的全部项目。
3.组批与抽样：产品应以批为单位进行验收，同一牌号、同一规格的产品应不超过50t为一批，不足50t也按一批验收。
每批产品抽样数应不少于表2的规定。
表2抽样数规定批量/t抽样数/个≤53>5-204>20-5064.判定规则：若有一项指标不符合本标准要求时，可重新从同一批产品中抽取双倍试样进行复验，以复验结果为准。
若仍有一项指标不符合本标准要求时，则该批产品应判为不合格。
六、标志、包装、运输和贮存1.标志：产品包装上应有清晰牢固的标志，内容包括产品名称、规格型号、生产厂家等。
此外，还应注明“苯乙烯、丁二烯和丙烯酸聚合物”字样，以及符合的标准编号。
丁苯橡胶结合苯乙烯单元含量测定红外光谱法中华人民共和国检验检疫

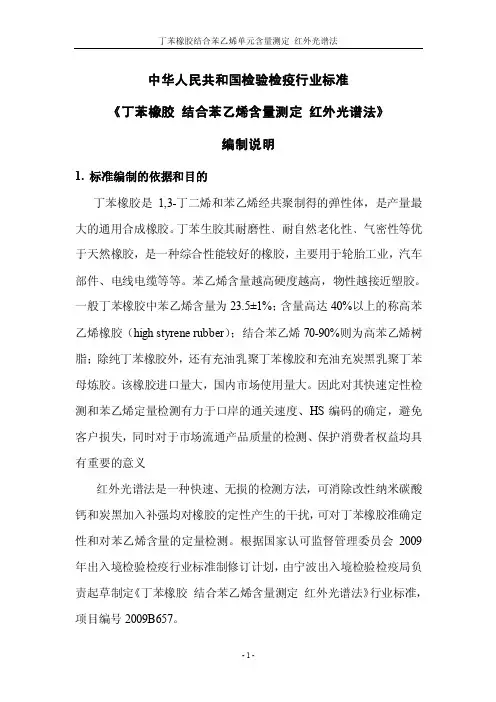

中华人民共和国检验检疫行业标准《丁苯橡胶结合苯乙烯含量测定红外光谱法》编制说明1. 标准编制的依据和目的丁苯橡胶是1,3-丁二烯和苯乙烯经共聚制得的弹性体，是产量最大的通用合成橡胶。
丁苯生胶其耐磨性﹑耐自然老化性﹑气密性等优于天然橡胶，是一种综合性能较好的橡胶，主要用于轮胎工业，汽车部件、电线电缆等等。
苯乙烯含量越高硬度越高，物性越接近塑胶。
一般丁苯橡胶中苯乙烯含量为23.5±1%；含量高达40%以上的称高苯乙烯橡胶（high styrene rubber）；结合苯乙烯70-90%则为高苯乙烯树脂；除纯丁苯橡胶外，还有充油乳聚丁苯橡胶和充油充炭黑乳聚丁苯母炼胶。
该橡胶进口量大，国内市场使用量大。
因此对其快速定性检测和苯乙烯定量检测有力于口岸的通关速度、HS编码的确定，避免客户损失，同时对于市场流通产品质量的检测、保护消费者权益均具有重要的意义红外光谱法是一种快速、无损的检测方法，可消除改性纳米碳酸钙和炭黑加入补强均对橡胶的定性产生的干扰，可对丁苯橡胶准确定性和对苯乙烯含量的定量检测。
根据国家认可监督管理委员会2009年出入境检验检疫行业标准制修订计划，由宁波出入境检验检疫局负责起草制定《丁苯橡胶结合苯乙烯含量测定红外光谱法》行业标准，项目编号2009B657。
2. 标准制定工作内容2.1 标准根据GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》、GB/T 20001.4-2001《标准编写规则第4部分：化学分析方法》要求编写本标准。
2.2 附录A是资料性附录。
2.3 对标准方法的检测条件进行探索和确定，对标准方法进行精密度和准确性试验，并对方法进行了验证，共有六家实验室参与了协同试验。
3. 国内外方法概述目前国内外对丁苯胶乳中结合苯乙烯含量的测定方法主要有折光指数法、硝化法和分光光度法。
国际标准ISO 3136:1983《丁苯胶乳—结合苯乙烯含量测定》定了采用折光指数法，ISO 5478-1980《橡胶—苯乙烯含量测定—硝化法》对丁苯胶乳中结合苯乙烯的含量，进行定量测定的方法。
苯乙烯聚合物含量检测

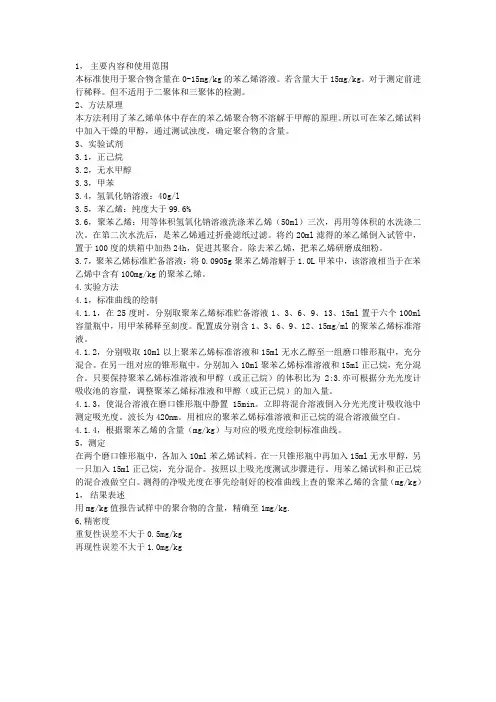

1，主要内容和使用范围本标准使用于聚合物含量在0-15mg/kg的苯乙烯溶液。
若含量大于15mg/kg。
对于测定前进行稀释。
但不适用于二聚体和三聚体的检测。
2、方法原理本方法利用了苯乙烯单体中存在的苯乙烯聚合物不溶解于甲醇的原理。
所以可在苯乙烯试料中加入干燥的甲醇，通过测试浊度，确定聚合物的含量。
3、实验试剂3.1，正己烷3.2，无水甲醇3.3，甲苯3.4，氢氧化钠溶液：40g/l3.5，苯乙烯：纯度大于99.6%3.6，聚苯乙烯：用等体积氢氧化钠溶液洗涤苯乙烯（50ml）三次，再用等体积的水洗涤二次。
在第二次水洗后，是苯乙烯通过折叠滤纸过滤。
将约20ml滤得的苯乙烯倒入试管中，置于100度的烘箱中加热24h，促进其聚合。
除去苯乙烯，把苯乙烯研磨成细粉。
3.7，聚苯乙烯标准贮备溶液：将0.0905g聚苯乙烯溶解于1.0L甲苯中，该溶液相当于在苯乙烯中含有100mg/kg的聚苯乙烯。
4.实验方法4.1，标准曲线的绘制4.1.1，在25度时，分别取聚苯乙烯标准贮备溶液1、3、6、9、13、15ml置于六个100ml 容量瓶中，用甲苯稀释至刻度。
配置成分别含1、3、6、9、12、15mg/ml的聚苯乙烯标准溶液。
4.1.2，分别吸取10ml以上聚苯乙烯标准溶液和15ml无水乙醇至一组磨口锥形瓶中，充分混合。
在另一组对应的锥形瓶中，分别加入10ml聚苯乙烯标准溶液和15ml正己烷，充分混合。
只要保持聚苯乙烯标准溶液和甲醇（或正己烷）的体积比为2:3.亦可根据分光光度计吸收池的容量，调整聚苯乙烯标准液和甲醇（或正己烷）的加入量。
4.1.3，使混合溶液在磨口锥形瓶中静置15min。
立即将混合溶液倒入分光光度计吸收池中测定吸光度。
波长为420nm。
用相应的聚苯乙烯标准溶液和正己烷的混合溶液做空白。
4.1.4，根据聚苯乙烯的含量（mg/kg）与对应的吸光度绘制标准曲线。
5，测定在两个磨口锥形瓶中，各加入10ml苯乙烯试料。
水处理剂 SY-207苯乙烯多元聚合物企业标准2020版
G 77Q水处理剂SY-207苯乙烯多元聚合物水处理剂 SY-207苯乙烯多元聚合物1 范围本标准规定了水处理剂SY-207苯乙烯多元聚合物的要求、试验方法．检验规则、标志、包装、运输、储存和安全要求。
本标准适用于以丙烯酸、苯乙烯及HPA为主要原料合成的水处理剂SY-207苯乙烯多元聚合物（以下简称SY-207苯乙烯多元聚合物）。
该产品主要用油田注水及循环冷却水的阻垢分散剂使用。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 601-2002 化学试剂标准滴定溶液的制备GB/T 603-2002 化学试剂试验方法中所用制剂及制品的制备GB/T 4472-1984 化工产品密度、相对密度测定通则GB/T 6680-2003 液体化工产品采样通则GB/T 6682-2008 分析实验室用水规格和试验方法GB/T 9724-2007 化学试剂 pH的测定通则HG/T 2431-2009 水处理剂阻垢缓蚀剂IIIJJF 1070 定量包装商品净含量计量检验规则3 要求3.1 SY-207苯乙烯多元聚合物理化指标应符合表1规定。
表1 质量指标3.2 净含量及允差应符合JJF 1070中相关规定。
4 试验方法4.1 试剂和用水规格本方法中所用试剂和水，在没有注明其他规定时，均指分析纯试剂和符合GB／T 6682规定的三级水。
4.2 标准溶液、制剂及制品的配置试验中所需标准溶液、制剂及制品，在没有其他规定时，均按GB/T 601、GB/T 603的规定制备。
4.3 外观目测。
4.4 固体含量的测定按HG/T 2431中4.4方法测定。
4.5 pH值的测定称取1.00g试样（称准至0.01g）置烧杯中，加适量的水，全部转移到100mL容量瓶中，用水稀释至刻度，摇匀，按GB/T 9724之规定测定。
苯乙烯中聚合物测试
本方法包含了苯乙烯单体和α-甲基苯乙烯中聚合物含 量的测定。要注意的是，本方法不能测量二聚物和三 聚物。
测试方法A，使用分光光度计或光度计，适用于苯乙烯 单体和α-甲基苯乙烯中聚合物含量为15毫克/千克以下 的定量测定。样品中聚合物含量大于15毫克/千克的， 必须在测量前适当的稀释。
测试方法B，目视快速测定，适用于质量百分数不大于 1.0％的聚合物的粗略测量。如果聚合物的质量百分数 大于1.0％，测量前应适当稀释。
苯乙烯—甲醇混的混浊度描述
1.0及以上
含有大量白色沉淀的奶白色不透明液体
0.1
没有明显沉淀的奶白色不透明液体
0.01
明显可见的混浊，但混合液仍是透明的
0.001
少量的混浊，只有通过与纯的无水甲醇比较才能判断出
无
与纯的无水甲醇比较观察不到混浊
5
测试过程中的注意事项
稀释样品应使用甲苯为溶剂 空白溶液的吸光值通常是一致的，可用于判断实验是否正常 应使用无水甲醇，水含量过高会使样品混浊 溶液的混浊会随着时间产生变化，测试样品时放置的时间应和配
1
方法原理
苯乙烯中的聚合物不溶于甲醇 由此产生的浊度与聚合物的含量成对应关系 用目视比色法或用分取15mL正己烷至一配有玻璃塞的瓶中 移取15mL无水甲醇至另一瓶中 分别加10mL样品到两个瓶中并充分混匀 使溶液在塞上塞子的瓶中静置15±1min 将溶液倒入50mm吸收池中，以正己烷/样品混合液为
制标准曲线时放置的时间一致 比色皿应该加盖避免苯乙烯及己烷挥发引起的吸光度波动.
延长分光光度计光路寿命.
6
本测试方法的其他要点
苯乙烯样品的聚合物含量会随着保存时间的增长而逐 渐变大，因此保留样品应注意避光低温保存，以保证 留样复查时样品没有发生太大变化
苯乙烯装置产生聚合物的预防和解决办法
苯乙烯装置产生聚合物的预防和解决办法摘要：苯乙烯是生产聚苯乙烯、丁二烯橡胶等高分子合成材料的重要化工单体之一，广泛应用于纺织、涂料等领域，产品纯度为99%。
由于苯乙烯单体的高活性，可以在室温下聚合，温度越高，越容易影响正常生产，是生产厂必须面对的问题，它不仅影响产品的质量，而且造成经济损失。
在脱水催化剂的作用下，苯乙烯经两级绝热减压反应器生产脱水液，再经蒸馏精馏塔生产苯乙烯。
苯乙烯精馏塔产品顶部聚合物含量经常超标，不符合产品质量要求，本文分析了影响因素，提出了相应的对策，为其它器件的设计提供了指导。
关键词：苯乙烯装置；聚合物；预防；解决办法1苯乙烯简介苯乙烯是一种重要的化工生产原料，多用于生产聚苯乙烯、丁苯橡胶等材料，在纺织、医药等领域有广泛的应用。
其对人的眼睛、上呼吸道粘膜等有刺激作用，会导致一些慢性病的发生，同时其也会污染水体、土壤和大气等。
苯乙烯单体较为活泼，即使在常温下就能够发生聚合变化，而且随着温度的升高，聚合程度也越高，极大地影响了工业生产的稳定性。
这一问题是苯乙烯装置在运行过程中所不可避免的问题，对产品质量有直接的影响，而且还容易影响生产设备的安全。
因此，关于苯乙烯装置聚合物产生的预防措施也在不断研究和实践过程中，目前主要使用的方法有降低温度、提高乙苯纯度等。
2聚合机理苯乙烯与不饱和涂料具有双重关系，且容易与其它物质发生聚合，这也是苯乙烯广泛应用的原因，而这种不饱和的双重结合也是自由链式反应的机理。
在高温或接触过程中，金属催化自由基的形成，称为链式促进剂，并通过两种方式加速聚合过程，这取决于介质中氧的存在。
氧与自由基发生反应，过氧化氢会导致进一步的反应，产生更多的自由基。
在这种情况下，需要抗氧化剂来抑制聚合物的形成。
连锁反应通过产生新的自由基，引发不同物体的反应。
断链通常是通过形成非活性分子和活性基团来实现的。
首先，聚合速度受多种因素影响，反应温度的升高会加速聚合；自由基和单体的浓度决定聚合速度。
双波长紫外光谱法测定苯-丙-硅聚合物固相微萃取涂层中苯乙烯含量
涂 层 ） 苯 乙 烯 的含 量 。采 用 双 波 长紫 外 光 谱 法 测 得 样 品在 ２２ １ ｍ处 吸 光 度 与 ２２２ｎ 中 ５． ｎ ４ ． ｍ处 的 吸 光 度 之 差 （ Ａ） 苯 Ａ 对 乙烯 浓 度 （ ） 制 外 标 曲线 ， 标 曲 线 方 程 为 Ａ ｃ绘 外 Ａ＝０ １５１ ． Ｃ一００４２ 相 关 系数 Ｒ ＝ ． ８ 此 方 法 的 相 对 标 准 偏 差 ８ ． ， ７ ２ ０９ ９４ 为 ０ ６ ％ ， 收 率 为 ９ ．％ １４ 。 ．２ 回 ７Ｏ ０％
Ａｂ ｔ ａ ｔ Ｔ ｅ ｃ ｎｅ ｔｏ ｈ ｎ ｌｔ ｙｅ ｅ ｉ ｈ ｔ ｐ ｌｍｅ ｆＰ ｅ ｙｅｈ ｌｎ －Ｂｕｙ ｃ ｌｔａ — ｉｙ ｉｅ ｏ ｙ ｓｌｘ． ｓ ｒ ｃ ｈ ｏ ｔｎ ｆｐ ｅ ｙｅｈ ｌｎ ｎ ｔ ｅｒ ｐ ｙ ｒｏ ｈ ｎ ｌｔｙ ｅ ｅ— ｉ ｔｌａ ｒ ａｅ ｎ －ｖｎ ｌＴｒ ｔ ｘ ｉ ． ｙ ｈ ｏ ａ ｅ ｔｒ ｏｙ ｒｗａ ｅｅｍｉ ｅ ｗｈ ｃ ｓ ｓ ｄ ａ ｏｉ ｈ ｓ ｉｒｅ ｔａ ｔ ｎ Ｃ ａｉｇ． ｅ ｌ ｅ ｒ ｒｌｔ ｎ ｈｐ ｂ ｔ ｅ ｈ ｎ ｅｐ ｌｍｅ ｓｄ ｔｒ ｎ ｄ， ｉｈ Ｗａ ｕ ｅ Ｓ ｌｄ Ｐ ａｅ Ｍ ｃｏ ｘｒ ｃｉ ｏ ｔ ｓ ｏ ｎ Ｔ ｉ ａ ｅａｉ ｓ ｉ ｅｗｅ ｎ ｔ ｅ ｈ ｎ ｏ
付 双 申书 昌 柳 彩云 王 文 波
