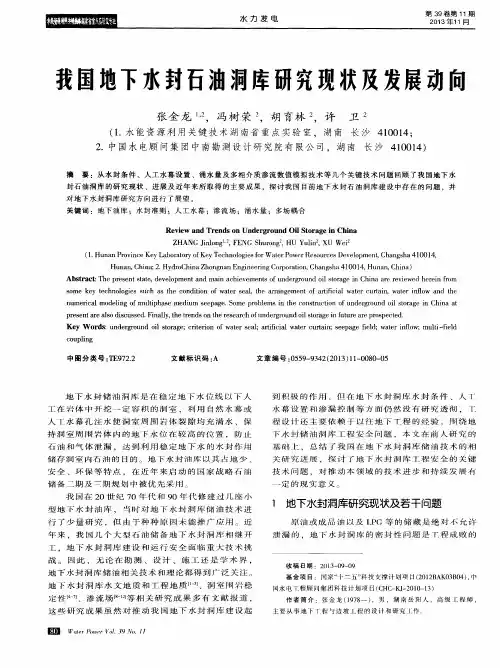

我国地下水封石油洞库研究现状及发展动向
封 石 油 洞 库 的研 究 现 状 、进 展及 近 年 来 所 取 得 的 主 要 成 果 ，探 讨 我 国 目前 地 下 水 封 石 油 洞 库 建 设 中存 在 的 问 题 ，并
程 设 计 还 主 要 依 赖 于 以 往 地 下 Ｔ 程 的 经 验 。 同 绕 地 下 水 封 储 油 洞 库 工 程 安 全 问 题 ， 本 文 在 前 人 研 究 的 基 础 上 ， 总 结 了 我 罔 在 地 下 水 封 洞 库 储 油 技 术 的 相 关 研 究 进 展 。 探 讨 ｒ地 下 水 封 洞 库 工 程 安 全 的 关 键 技 术 问 题 ， 对 推 动 本 领 域 的 技 术 进 步 和 持 续 发 展 有
Ｈｕ ｎ ａ ，Ｃ ｎ ｈ ｉ ｎ ａ ； ２ ． Ｈｙ ｄ ｒ ｏ Ｃｈ ｉ ｎ ａ Ｚ ｈ ｏ ｎ ｇ ｎ ａ ｎ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ Ｃ ｏ ｒ ｐ ｏ ｒ ａ ｔ ｉ ｏ ｎ ， Ｃ ｈ ａ ｎ ｇ ｓ ｈ ａ ４ １ ０ ０ １ ４ ， Ｈｕ ｎ ａ ｎ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ Ｔ ｈ ｅ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ｓ ｔ ａ ｔ ｅ ， ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ａ ｎ ｄ ｍａ ｉ ｎ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｍｅ ｎ ｔ ｓ ｏ ｆ ｕ ｎ ｄ ｅ ｒ ｇ ｒ ｏ ｕ ｎ ｄ ｏ ｉ ｌ ｓ ｔ ｏ ｒ ａ ｇ ｅ ｉ ｎ Ｃｈ ｉ ｎ ａ ａ ｒ ｅ ｒ ｅ ｖ ｉ ｅ ｗ ｅ ｄ ｈ ｅ ｒ ｅ ｉ ｎ ｆ ｒ ｏ ｎ ］
水封洞库的储油原理
水封洞库的储油原理
嘿，咱今天就来唠唠水封洞库的储油原理！你说这水封洞库啊，就像是个超级大的秘密基地。
想象一下，在地下有那么一大片空间，被巧妙地利用起来存油。
水封洞库就好比是一个聪明的守护者，它用特殊的方法把油好好地保护起来。
水，在这里可是起到了至关重要的作用。
就好像是给油围上了一层柔软但又很牢固的保护罩。
这水呀，就像是一群忠诚的卫士，把油紧紧地包围在中间，不让它受到一丁点儿外界的干扰。
那它到底是怎么做到的呢？其实很简单啦！洞库里面有空间用来放油，然后周围用水填满。
这些水就像是一道坚固的防线，把油和外界隔离开来。
而且啊，水的压力还能起到稳定油的作用呢，就像是给油一个安稳的家。
你说这神奇不神奇？这水封洞库不就是大自然和人类智慧的完美结合嘛！这样一来，油就能安全地待在里面，不用担心会有什么意外发生。
咱再想想，如果没有这水封洞库，那油该怎么存放呢？放在露天的话，风吹日晒雨淋的，多不安全呀！说不定还会有什么杂质跑进去，影响油的质量呢。
但是有了水封洞库就不一样啦，一切都变得井井有条。
而且哦，这水封洞库还特别环保呢！它不会对周围的环境造成太大的影响，不像有些储油方式可能会有污染什么的。
这多好呀，既保证了油的安全，又保护了我们的环境。
你说这水封洞库是不是个了不起的发明？它就像是一个默默守护着我们能源的大英雄！它让我们的生活变得更加便利，让我们不用担心油的储存问题。
总之呢，水封洞库的储油原理就是这么神奇又实用。
它让我们看到了人类的智慧是多么的强大，能够想出这么巧妙的办法来解决问题。
难道不是吗？以后看到那些储油设施，可别忘记了这背后的神奇原理哦！。
2、地下水封洞库解析
3.4.3 储油洞室断面形状确定
O2
80°
O3
20m
30m
O1
3.4.4 储油洞室长度及走向 储油洞室长度一般根据可用岩体范围，储油 库规模，储油洞室的组数等来确定，一般情 况500～1000m。 储油洞室的走向一般与最大水平地应力平行， 或交角尽量小。 3.4.5 储油洞室净间距
综合考虑埋深、地应力大小、围岩条件、 断面形状等因素，确保洞室之间岩体有足够 宽度的非破坏区，可通过数值模拟计算确定， 一般取洞室跨度的1.5 ～ 2.0倍。
2.5 国家石油储备的具体部署与进展
第一期1600万吨；共四个基地，分别在沿海 的浙江镇海、舟山、辽宁大连、山东黄岛。 全部为国家投资的地 面钢罐，其中镇海基 地520万吨在2006年底 即可竣工吸储 。其它 三个基地陆续在2007、 2008年竣工。
第二期2800万吨；均为地下水封洞库，预计 7～8个基地，目前处于选址阶段，其中山东黄岛、 辽宁锦州、广东大亚湾、湛江等4个基地基本确 定，正在进行预、工可研究和评审。 第三期2800万吨。
12
墨西哥
80.9
3 522.5
2.3
世界石油消费总量
1.5 我国原油需求量预测
亿吨 5 4 3 2 1 0 2010 2015 2020 年份
3.2
3.8
4.3
我国原油需求预测
1.6 我国原油进口
1.6.1 进口量统计与预测
250 200 150 100 50 0 2003 2006 2015 90
商业储备 政府储备 1835 0 14700/303 8700/0 1181 0 5139 4980 2777 0 3447 878 1644 0 2410 96 1580 0 1883 0 830 0
大型地下水封洞库施工关键技术课件
学习交流PPT
14
2.地下水封洞库在我国的发展
• 2.2水封洞库的发展趋势与前景
• 石油地下水封洞库在建设规模超过100万方时，建设投 资较经济。石油地下水封洞库工程一次投资较大、建设周期 较长，目前只有国家作为战略储备投资修建，今后将开发国 家与企业合作的模式投资修建，存储的油品也从原油向成品 油发展。
学习交流PPT
24
4.水封洞库施工关键技术
*集团公司、 中国中铁 科研项目
• 4.1大型地下极硬岩超大断面洞室群减震爆破技 术
• （1）通过爆破围岩损伤特征分析，制定了基于水幕密封 性的超大断面洞库爆破安全控制振速。基于水幕密封性要求 的爆破安全控制振速，研发了超大断面洞库“台阶逐层开挖 预裂爆破修边”的减振爆破方案，地表建筑物最大爆破震速 ＜1.1m/，围岩最大质点振速2.46cm/s，围岩爆破瞬间附加应 力仅为0.3MPa，有效降低了爆破振动对围岩的损伤，确保了 水幕密封性。
学习交流PPT
37
4.水封洞库施工关键技术
• 4.2.4地下水封洞库超深水幕孔施工工法。
• 工法特点：
• （1）施工精度高（ 钻机与孔口间安装可调节支撑杆， 提高开孔精度；安装多个扶正器，平衡钻头及前端钻杆下挠
• 4.2.2多水幕孔联合试验研究。通过对地下水封洞库各水
幕系统进行独立多水幕孔联合试验，提出了低效率水幕孔判 断标准，并根据判断标准指出了现场低效率水幕孔的分布， 针对分布情况采取相应的处理措施，完善了国内多水幕孔联 合试验的理论、判断标准及低效率水幕孔的处理方式，为后 续工程提供了借鉴。
学习交流PPT
2
1.前言
• 石油是一种战略资源，石油和天然气战略储备是为了保障能
源安全稳定供应、确保国家正常运转的重要手段之一。 • 1973年第一次世界石油危机以后，美国、日本、西欧一些国 家都相继建立了石油和天然气战略储备。 据不完全统计，石油储 备时间：美国156天、日本169天、法国116天、韩国75天，而我国 40天。 • 储存方式有：储罐、内贴壁洞库、地下水封洞库等。地下水 封洞库储存油气资源具有安全可靠、经济实用、投资少、占地小、 环保和生态友好、储量大并且利于战备,被称为“具有高度战略安 全的储备库”。 • 目前世界上采用人工或自然岩洞储存油气方式占统治地位， 仅用于储存天然气的地下库就有610多座，460多座是利用废旧油 气田，80座利用地下水藏，65座盐溶洞库。主要分布在俄罗斯、 美国、法国、加拿大、德国、英国、西班牙、比利时、挪威、韩
黄岛国家石油储备地下水封洞库工程水幕系统施工关键

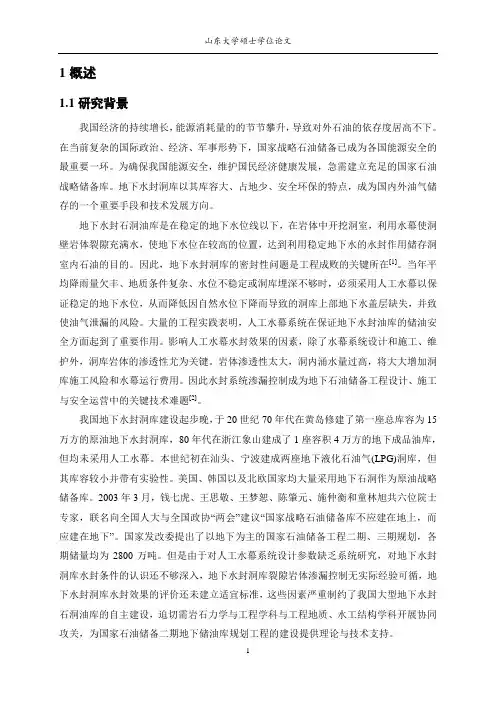

1概述1.1研究背景我国经济的持续增长，能源消耗量的的节节攀升，导致对外石油的依存度居高不下。
在当前复杂的国际政治、经济、军事形势下，国家战略石油储备已成为各国能源安全的最重要一环。
为确保我国能源安全，维护国民经济健康发展，急需建立充足的国家石油战略储备库。
地下水封洞库以其库容大、占地少、安全环保的特点，成为国内外油气储存的一个重要手段和技术发展方向。
地下水封石洞油库是在稳定的地下水位线以下，在岩体中开挖洞室，利用水幕使洞壁岩体裂隙充满水，使地下水位在较高的位置，达到利用稳定地下水的水封作用储存洞室内石油的目的。
因此，地下水封洞库的密封性问题是工程成败的关键所在[1]。
当年平均降雨量欠丰、地质条件复杂、水位不稳定或洞库埋深不够时，必须采用人工水幕以保证稳定的地下水位，从而降低因自然水位下降而导致的洞库上部地下水盖层缺失，并致使油气泄漏的风险。
大量的工程实践表明，人工水幕系统在保证地下水封油库的储油安全方面起到了重要作用。
影响人工水幕水封效果的因素，除了水幕系统设计和施工、维护外，洞库岩体的渗透性尤为关键。
岩体渗透性太大，洞内涌水量过高，将大大增加洞库施工风险和水幕运行费用。
因此水封系统渗漏控制成为地下石油储备工程设计、施工与安全运营中的关键技术难题[2]。
我国地下水封洞库建设起步晚，于20世纪70年代在黄岛修建了第一座总库容为15万方的原油地下水封洞库，80年代在浙江象山建成了1座容积4万方的地下成品油库，但均未采用人工水幕。
本世纪初在汕头、宁波建成两座地下液化石油气(LPG)洞库，但其库容较小并带有实验性。
美国、韩国以及北欧国家均大量采用地下石洞作为原油战略储备库。
2003年3月，钱七虎、王思敬、王梦恕、陈肇元、施仲衡和童林旭共六位院士专家，联名向全国人大与全国政协“两会”建议“国家战略石油储备库不应建在地上，而应建在地下”。
国家发改委提出了以地下为主的国家石油储备工程二期、三期规划，各期储量均为2800万吨。
关于推动徐圩新区地下水封洞库项目建设的建议

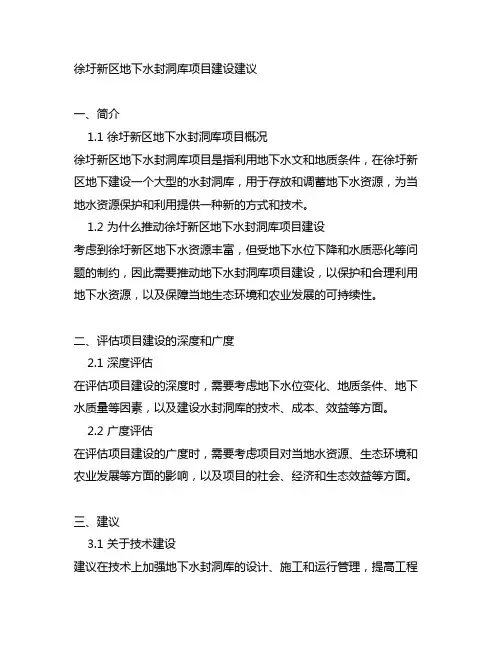

徐圩新区地下水封洞库项目建设建议一、简介1.1 徐圩新区地下水封洞库项目概况徐圩新区地下水封洞库项目是指利用地下水文和地质条件，在徐圩新区地下建设一个大型的水封洞库，用于存放和调蓄地下水资源，为当地水资源保护和利用提供一种新的方式和技术。
1.2 为什么推动徐圩新区地下水封洞库项目建设考虑到徐圩新区地下水资源丰富，但受地下水位下降和水质恶化等问题的制约，因此需要推动地下水封洞库项目建设，以保护和合理利用地下水资源，以及保障当地生态环境和农业发展的可持续性。
二、评估项目建设的深度和广度2.1 深度评估在评估项目建设的深度时，需要考虑地下水位变化、地质条件、地下水质量等因素，以及建设水封洞库的技术、成本、效益等方面。
2.2 广度评估在评估项目建设的广度时，需要考虑项目对当地水资源、生态环境和农业发展等方面的影响，以及项目的社会、经济和生态效益等方面。
三、建议3.1 关于技术建设建议在技术上加强地下水封洞库的设计、施工和运行管理，提高工程质量和水平，确保其安全、可靠、高效地运行。
3.2 关于成本效益建议在项目建设过程中，充分考虑建设成本和项目效益的平衡，以及项目的长期可持续性，确保投入产出比达到较高水平。
3.3 关于社会影响建议在项目建设中，加强与当地政府、社会群体和企业的沟通和合作，充分考虑项目对当地社会、经济和生态环境的影响，做好项目的风险评估和应对措施。
四、总结和回顾在推动徐圩新区地下水封洞库项目建设时，需要在技术、成本效益和社会影响等方面全面评估和考虑，以确保项目建设的有效性、可持续性和高效性。
五、个人观点和理解我认为推动徐圩新区地下水封洞库项目建设是当地水资源保护和利用的重要举措，对于改善地下水资源状况、保护生态环境和促进农业发展都具有重要意义。
在项目建设中，需要注意技术、成本效益和社会影响的平衡，以达到多方共赢的效果。
六、结尾通过本篇文章的深度和广度评估，相信您已经对推动徐圩新区地下水封洞库项目建设有了更全面、深刻和灵活的理解。
地下水封石油洞库施工风险评估与控制
概率范围 >0.3
0.03-0.3 0.003 -0.03 0.000 3 -0.003
第43卷 第 14期 •248 • 2 0 1 7 年 5 月
文章编号：1009-6825 (2017) 14-0248-02
S山HANX西I AR建CHITE筑CTURE
VMoaly..43
No. 14
2017
地下水封石油洞库施工风险评估与控制
郭顺利1 刘 杰 2 于 峰 1 姚元涛3 杨 华 1
中图分类号:TU714
文献标识码:A
〇 引言
石 油 存 储 和 供 应 对 保 障 国 家 发 展 、维 持 社 会 运 转 具 有 重 要 作 用 。随 着 我 国 的 不 断 发 展 和 对 石 油 需 求 的 日 益 增 加 ，我国石 油 消 耗需大量进口，这 使 我 国 在 应 对 国 际 政 治 、经济和军事动荡 时面临能源挑战。建 设 石 油 战 略 储 备 库 有 利 于 保 障 国 内 稳 定 ， 减轻石油对外依赖。地 下 水 封 石 油 洞 库 又 以 其 安 全 性 高 、成本 低 、地 域 适 应 性 强 、库 存 规 模 大 、易 扩 建 等 优 点 受 到 各 国 的 青 睐 [1’2]。
表 1 洞库施工风险因子汇总表
风险来源
结构安全性风险因子
水封有效性风险因子
设计及施工
主 洞 室 设 计 形 状 尺 寸 、洞室设计
埋 深 、洞 室 群 布 置 、岩 柱 厚 度 、开 挖 施 工 方 法 、爆 破 方 案 、锚杆布设 方 式 、喷混厚度、支护时机
库 址 区 降 水 量 、主 洞 室 埋 深 、水幕 巷 道 布 置 、水 幕 孔 布 置 、水 幕 注 水 压 力 、锚 杆 布 设 方 式 、爆 破 方 案 、 注 浆 效 果 、喷混厚度
地下水封洞库选址探索与研究
地下水封洞库选址探索与研究摘要：地下水封洞库是近年来国内兴起的一种新的储油方式。
选择合适的库址对该工程是非常重要的环节。
本文拟对照烟台万华地下水封LPG洞库的选址勘察，结合洞库现已开挖阶段的地质条件，为国内其他洞库的选址提出可行的具体参考方案，并对目前洞库选址方法进行评价，并提出建议。
关键词：地下水封LPG洞库，选址，因素Exploration and Research of Underground Cavern Location——with Yantai Wanhua Underground LPG Cave As an ExampleWang Wei( Shandong University of Science and TechnologyGeological science and Engineering College, Shandong Qingdao, 266510)Abstract: the underground cavern in China in recent years is the rise of a new storage mode. Select the appropriate storage location for the project is a very important link. This paper is intended to control Yantai Wanhua underground LPG cavern sitting investigation, combined with the tunnel excavation is now stage of the geological conditions, the other depot location presents feasible specific reference scheme, and the depot location methods for evaluation, and puts forward some suggestions.Key words: underground LPG depot, site selection, factors1、地下水封洞库的储油原理地下水封洞库处于稳定的地下水位线以下一定的深度(5m为宜)，通过人工在地下岩石中开挖出一定容积的洞室，利用稳定地下水的水封作用密封储存在洞室内的石油。
