铁路隧道衬砌施工技术规范

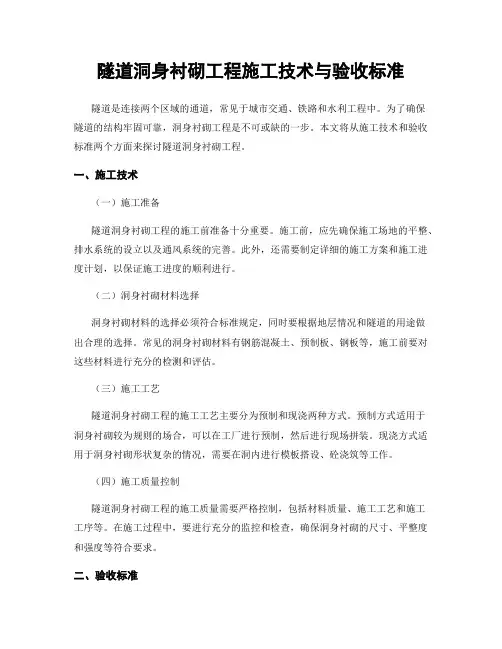

隧道洞身衬砌工程施工技术与验收标准
隧道洞身衬砌工程施工技术与验收标准隧道是连接两个区域的通道，常见于城市交通、铁路和水利工程中。
为了确保隧道的结构牢固可靠，洞身衬砌工程是不可或缺的一步。
本文将从施工技术和验收标准两个方面来探讨隧道洞身衬砌工程。
一、施工技术（一）施工准备隧道洞身衬砌工程的施工前准备十分重要。
施工前，应先确保施工场地的平整、排水系统的设立以及通风系统的完善。
此外，还需要制定详细的施工方案和施工进度计划，以保证施工进度的顺利进行。
（二）洞身衬砌材料选择洞身衬砌材料的选择必须符合标准规定，同时要根据地层情况和隧道的用途做出合理的选择。
常见的洞身衬砌材料有钢筋混凝土、预制板、钢板等，施工前要对这些材料进行充分的检测和评估。
（三）施工工艺隧道洞身衬砌工程的施工工艺主要分为预制和现浇两种方式。
预制方式适用于洞身衬砌较为规则的场合，可以在工厂进行预制，然后进行现场拼装。
现浇方式适用于洞身衬砌形状复杂的情况，需要在洞内进行模板搭设、砼浇筑等工作。
（四）施工质量控制隧道洞身衬砌工程的施工质量需要严格控制，包括材料质量、施工工艺和施工工序等。
在施工过程中，要进行充分的监控和检查，确保洞身衬砌的尺寸、平整度和强度等符合要求。
二、验收标准（一）尺寸标准隧道洞身衬砌的尺寸要符合设计要求，并进行精确测量。
对于预制洞身衬砌，要进行砌筑质量和弯曲度的测量；对于现浇洞身衬砌，要进行几何尺寸和相邻构件的连接情况的检查。
尺寸标准的合格与否直接影响到洞身衬砌的使用性能。
（二）平整度标准洞身衬砌的平整度标准是保证车辆通行安全和乘坐舒适度的重要指标。
应当按照规范要求进行平整度测量，并根据测量结果进行评定。
平整度标准的合格与否决定了洞身衬砌的质量和使用效果。
（三）强度标准隧道洞身衬砌的强度是保证其结构安全的基本要求。
施工完成后，需要进行洞身衬砌材料的强度检测，以确保其满足设计要求，能够承受预期的荷载。
强度标准的合格与否直接关系到洞身衬砌的使用寿命和安全性。
（四）防水标准隧道洞身衬砌在施工过程中需要考虑防水措施。
铁路隧道施工技术规范
铁路隧道施工技术规范铁路隧道施工技术规范是为了保证隧道施工质量和安全，在隧道施工过程中需要遵循的一些标准和规定。
下面是一个关于铁路隧道施工技术规范的示例，包括了一些主要内容。
一、施工前准备1. 履行施工前的相关手续和审批，包括施工图纸审核、施工方案的编制、施工单位的资质审查等。
2. 对施工现场进行勘察和测量，确保施工设计的准确性。
3. 确定施工队伍和分工，并进行必要的培训和安全教育。
二、施工及监控1. 根据设计要求进行开挖，包括地表准备、顶部开挖、侧壁开挖等，要求施工精度符合设计要求。
2. 采取必要的支护措施，包括钢架支护、湿喷支护、注浆加固等，确保施工过程中的围岩稳定。
3. 对施工过程中的地质变化和险情进行实时监控，并及时采取相应措施。
4. 根据设计要求进行隧道衬砌施工，包括混凝土喷射衬砌、预制衬砌等，确保衬砌质量和施工速度。
三、施工安全1. 制定详细的施工安全计划和应急预案，确保施工过程中的安全。
2. 采取必要的安全措施，包括设立警示标志、设置安全防护设施、安排专人负责安全监督等。
3. 对施工人员进行安全教育和培训，提高安全意识和应急能力。
4. 定期进行施工安全检查和评估，发现问题及时整改。
四、施工质量1. 施工过程中严格按照设计要求和相关标准进行施工，确保施工质量。
2. 对施工材料进行质量检测，确保符合设计要求和相关标准。
3. 定期进行质量检查和评估，发现问题及时整改。
五、施工环境保护1. 施工过程中严格遵守环境保护法律法规，做到不污染环境。
2. 合理使用和处理施工废弃物，减少对环境的污染。
3. 确保施工过程中的粉尘、噪音等污染物不会对周围环境和居民造成不良影响。
六、竣工验收1. 施工完成后进行竣工验收，确保达到设计要求和相关标准。
2. 进行隧道结构安全评估，确保施工质量和安全性。
3. 准备施工记录和施工成果报告，并归档保存。
以上是一个关于铁路隧道施工技术规范的大致内容，具体的规范可以根据具体项目和工程的要求进行调整和制定。

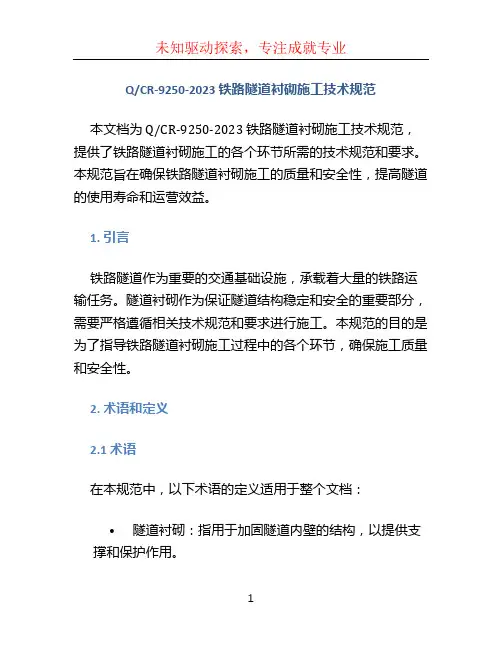

Q∕CR-9250-2023-铁路隧道衬砌施工技术规范_
Q/CR-9250-2023 铁路隧道衬砌施工技术规范本文档为Q/CR-9250-2023 铁路隧道衬砌施工技术规范，提供了铁路隧道衬砌施工的各个环节所需的技术规范和要求。
本规范旨在确保铁路隧道衬砌施工的质量和安全性，提高隧道的使用寿命和运营效益。
1. 引言铁路隧道作为重要的交通基础设施，承载着大量的铁路运输任务。
隧道衬砌作为保证隧道结构稳定和安全的重要部分，需要严格遵循相关技术规范和要求进行施工。
本规范的目的是为了指导铁路隧道衬砌施工过程中的各个环节，确保施工质量和安全性。
2. 术语和定义2.1 术语在本规范中，以下术语的定义适用于整个文档：•隧道衬砌：指用于加固隧道内壁的结构，以提供支撑和保护作用。
•衬砌板：指用于构成隧道衬砌的预制混凝土板或砖石。
•衬砌施工：指铁路隧道衬砌的施工过程，包括衬砌板的安装、固定和质量检验等工作。
•衬砌施工单位：指负责铁路隧道衬砌施工的责任单位。
2.2 定义•衬砌板尺寸：指衬砌板的长、宽和厚度。
•衬砌板固定方式：指衬砌板安装后固定在隧道内壁上的方式，包括锁紧固定、拉钉固定等。
•衬砌板质量检验：指对衬砌板进行质量检验，包括尺寸偏差、表面平整度等方面的检测。
3. 施工准备3.1 施工准备工作衬砌施工单位在开始衬砌施工前，应进行以下准备工作：•准备衬砌板及相关材料，并进行检验。
•清理隧道内壁，确保表面平整。
•准备衬砌板的安装设备和工具。
•制定施工计划和方案。
3.2 衬砌板质量检验衬砌板质量检验包括对衬砌板的尺寸偏差、表面平整度等方面进行检测。
衬砌板应符合相关规范和要求的质量标准。
4. 衬砌施工4.1 衬砌板安装衬砌板安装应按照设计要求进行，包括衬砌板尺寸、间距和固定方式等。
衬砌板应保持水平和垂直，并确保与隧道内壁紧密贴合。
4.2 衬砌板固定衬砌板固定方式应选用合适的固定材料和方法，确保衬砌板的牢固性和稳定性。
固定材料的使用应符合相关规范和要求。
4.3 衬砌施工质量检验衬砌施工质量检验应包括对衬砌板安装质量、固定质量和表面平整度等方面进行检测。
铁路隧道衬砌施工技术规程2020下载
铁路隧道衬砌施工技术规程2020下载2020年最新版的铁路隧道衬砌施工技术规程是铁路建设领域的重要文献，其对于铁路隧道工程的设计、施工、监理等环节都具有指导意义。
本文将从多个角度分析铁路隧道衬砌施工技术规程，并结合个人观点和理解，撰写一篇深度且有价值的文章。
1. 依法合规，确保铁路工程安全铁路隧道衬砌施工技术规程作为国家标准，其制定严格遵循国家法律法规和相关标准要求，保障了铁路隧道工程的施工质量和工程安全。
技术规程内容涵盖了隧道衬砌的材料选用、施工工艺、验收标准等方方面面，对确保工程施工合规、安全至关重要。
2. 提高工程质量，保障运营效率隧道衬砌作为铁路隧道工程的重要组成部分，其质量直接关系到隧道的使用寿命和运营安全。
技术规程的实施可以提高隧道衬砌的质量，延长使用寿命，减少维护成本，提高铁路线路的运营效率。
3. 推动技术创新，促进行业发展随着铁路建设领域的不断发展，隧道衬砌施工技术也在不断创新和提升。
技术规程作为行业规范，促进了施工技术的标准化和规范化，同时也推动了新材料、新工艺在隧道衬砌领域的应用和推广。
4. 个人观点与理解作为铁路建设领域的从业者，我深切理解技术规程对工程的重要性。
在实际工作中，我发现严格按照技术规程要求进行施工可以有效降低施工风险，保障工程质量。
我也意识到技术规程无法面面俱到，需要结合实际情况进行灵活应用，不断总结和完善相关标准，以适应铁路建设领域的发展需求。
总结回顾：铁路隧道衬砌施工技术规程2020版的发布，标志着我国铁路建设领域对于隧道工程质量和安全管控的不断完善和提升。
通过严格依法合规的推行，可以确保铁路工程施工的合规性和安全性；也能够提升工程质量，保障运营效率；更重要的是，技术规程的实施促进了行业的技术创新与发展。
在实际工作中，需要结合个人理解和观点，灵活应用技术规程，不断总结经验，推动行业不断向前发展。
通过本文的撰写，我希望读者能够对铁路隧道衬砌施工技术规程有更深入的了解，并能够在实际工作中灵活运用，不断提升铁路工程质量和安全水平。
地铁隧道衬砌施工技术规程
地铁隧道衬砌施工技术规程一、前言地铁隧道衬砌是地铁建设中的重要工程之一，也是直接关系到地铁运营安全的重要环节。
本技术规程旨在阐述地铁隧道衬砌施工过程中的具体技术要求，包括工程准备、材料选用、施工方法、检验要求等方面。
二、工程准备1.地铁隧道衬砌施工前，应进行现场勘测，制定详细的施工方案，确定施工进度和施工工艺。
2.应对施工工程进行全面的安全评估，包括评估施工过程中可能存在的安全隐患，制定应急预案，确保施工过程中的安全。
3.施工前，应进行现场清理，保持施工环境清洁卫生，并对施工现场进行严格的管控。
4.应对施工区域进行隔离，确保施工区域与其他区域的有效隔离，避免施工期间造成的噪声、灰尘等对周边环境的影响。
三、材料选用1.选择合适的衬砌材料，应满足隧道衬砌的强度、耐久性、防水性和防火性等要求。
2.衬砌材料的选用应符合国家相关标准，材料的质量应符合要求，材料的质量检验应符合国家相关标准。
3.在施工过程中，应对衬砌材料进行严格的质量控制，确保施工材料的质量符合要求。
四、施工方法1.铁路隧道衬砌施工应按照先上后下、先内后外的顺序进行，先施工拱顶，再施工侧墙和地基。
2.施工前应对施工区域进行仔细的检查，确保施工现场符合要求，并对施工设备进行检查和维护。
3.在衬砌施工过程中，应采取适当的支撑措施，确保衬砌的准确度和稳定性。
4.应控制衬砌施工的进度，确保施工的质量和进度符合要求。
在施工过程中，应随时对施工质量进行检查和监测。
五、检验要求1.施工完成后，应对衬砌进行全面的检查和测试，确保衬砌的质量符合要求。
2.应采用非破坏性检测方法对衬砌进行检测，包括超声波检测、电磁检测、磁粉检测等。
3.对衬砌材料进行取样检验，确保材料的质量符合要求。
4.应对衬砌施工过程中的质量控制进行评估，对施工过程中的问题进行总结，并对施工工艺进行改进。
六、安全要求1.在施工过程中，应严格遵守相关安全规定，确保施工过程中的安全。
2.应制定详细的安全方案和应急预案，确保施工过程中的安全。

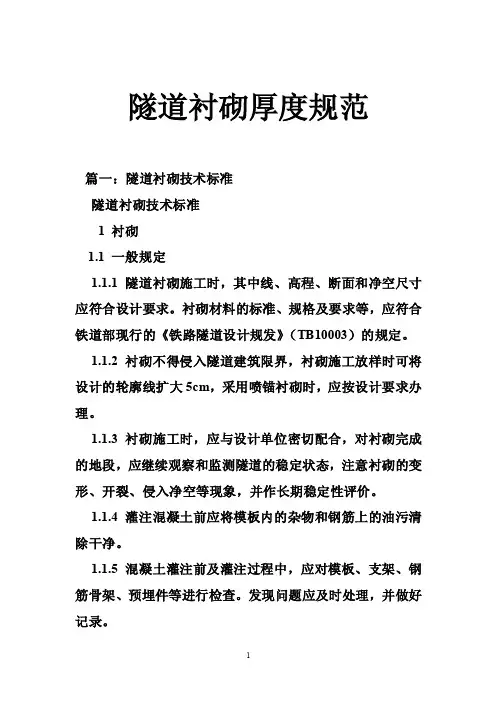

隧道衬砌厚度规范
隧道衬砌厚度规范篇一：隧道衬砌技术标准隧道衬砌技术标准1 衬砌1.1 一般规定1.1.1 隧道衬砌施工时，其中线、高程、断面和净空尺寸应符合设计要求。
衬砌材料的标准、规格及要求等，应符合铁道部现行的《铁路隧道设计规发》（TB10003）的规定。
1.1.2 衬砌不得侵入隧道建筑限界，衬砌施工放样时可将设计的轮廓线扩大5cm，采用喷锚衬砌时，应按设计要求办理。
1.1.3 衬砌施工时，应与设计单位密切配合，对衬砌完成的地段，应继续观察和监测隧道的稳定状态，注意衬砌的变形、开裂、侵入净空等现象，并作长期稳定性评价。
1.1.4灌注混凝土前应将模板内的杂物和钢筋上的油污清除干净。
1.1.5 混凝土灌注前及灌注过程中，应对模板、支架、钢筋骨架、预埋件等进行检查。
发现问题应及时处理，并做好记录。
1.1.6 灌注整体式衬砌时应根据不同施工方法，选择衬砌模板台车和移动式模架，并配备混凝土输送泵和混凝土罐车。
（1）拱架、墙架模板宜采用定型的金属结构加工制作，预留通风管位置；（2）拱墙架的间距应根据衬砌地段的围岩情况、隧道宽度、衬砌厚度及模板长度确定，宜选用1.0～1.5m；（3）拱墙架和模板的架设应位置准确，连接牢固，严防走动，并应按隧道中线和高程，综合允许施工误差和拱架预留沉落量的数值，对开挖断面进行复核和修整；（4）立拱架应以隧道中线为准，按线路方向垂直架设；（5）立墙架时应按线路中线确定墙架位置，对墙基高程应进行检查，立曲墙架时应标出轨面水平控制位置。
1.1.7 衬砌的施工缝和变形缝应做好防水处理。
1.2 复合式衬砌1.2.1复合式衬砌采用仰拱超前时，应根据对围岩和支护量测的变形规律，确定二次衬砌的施作时间。
1.2.2 防水层应采用无钉铺设，并在二次衬砌灌注前进行。
1.2.3 在一般情况下，二次衬砌应在围岩和初期支护变形基本稳定后施作。
变形基本稳定应符合隧道周边位移速度有明显减缓趋势。
拱脚水平相对净空变化速度小于0.2mm/d, 拱顶相对下沉速度小于0.15mm/d。
高速铁路隧道工程施工技术规程
高速铁路隧道工程施工技术规程第一章总则第一条为规范高速铁路隧道工程施工，确保施工安全和质量，保障工程顺利进行，特制定本规程。
第二条本规程适用于高速铁路隧道工程，包括隧道开挖、支护、衬砌、通风、通信等施工工序。
第三条施工单位应根据工程实际情况制定施工方案，并根据本规程进行施工。
第四条施工单位应配备经验丰富、技术过硬的工程技术人员和作业人员，按照相关规定进行培训，并持证上岗。
第五条施工单位应提供必要的施工设备和工器具，并保证设备的正常运转和维护。
第六条施工单位应遵守相关法律法规，强化安全生产意识，确保施工现场的安全和环保。
第七条监理单位应对施工单位的施工方案和工序进行审核，并及时发现和处理施工中的问题。
第八条设计单位应及时提供施工单位需要的设计图纸和规范，确保施工按照设计要求进行。
第二章隧道开挖施工第九条隧道开挖应按照设计要求进行，确保开挖平面和纵断面的准确度和精度。
第十条隧道开挖的地质情况应进行详细的勘察和评估，采取相应的支护措施。
第十一条隧道开挖中应严格控制渗水和积水问题，采取有效的排水和防渗措施。
第十二条开挖过程中应定期对围岩进行勘察和检测，发现问题及时采取支护措施。
第十三条开挖作业中应对人员进行严格的安全教育和管理，确保施工过程中的安全。
第十四条开挖作业中应保证空气流通，采取通风措施，避免因氧气不足导致事故。
第十五条开挖作业中应遵守相关的法规，合理安排作业时间，避免施工中的噪音和粉尘污染。
第十六条开挖施工完成后，应及时清理施工现场，确保施工环境的整洁。
第三章隧道支护施工第十七条隧道支护的种类和方式应根据地质情况和设计要求进行选择。
第十八条隧道支护应采用符合国家标准的材料和工法，确保支护的牢固性和耐久性。
第十九条隧道支护应按照设计要求和施工方案进行，不得私自更改。
第二十条隧道支护施工中应注意支护工程的质量和施工速度，确保支护工程与开挖工程同步进行。
第四章隧道衬砌施工第二十一条隧道衬砌应按照设计要求进行，确保衬砌的准确度和牢固度。
铁路隧道衬砌钢筋施工方案
铁路隧道衬砌钢筋施工方案1. 引言铁路隧道衬砌钢筋施工是铁路隧道工程中至关重要的一项工作。
隧道衬砌结构的质量和施工进度直接关系到隧道的安全性能和使用寿命。
本文档旨在介绍铁路隧道衬砌钢筋施工的方案，包括施工过程、施工要求和质量控制措施等内容。
2. 施工过程2.1 准备工作在进行铁路隧道衬砌钢筋施工前，需要进行一系列准备工作，包括： - 工地布置：确保工地的平整、清洁，并在施工现场搭建必要的施工设施和安全设备，保证施工的顺利进行。
- 材料准备：准备好所需的钢筋、模板、混凝土等材料，并进行检查确保其质量符合要求。
- 施工机具准备：准备好各类施工机具，如钢筋切割机、焊接机、起重设备等。
2.2 钢筋布置钢筋布置是隧道衬砌钢筋施工中的关键步骤。
具体步骤如下： - 根据设计要求，确定钢筋的种类、规格和数量。
- 在模板搭设完成之前，按照设计要求将钢筋按照工序预埋或者固定在已完工的钢筋结构中，确保钢筋的位置准确、稳固。
- 在模板搭设完成后，按照设计要求，在模板内布置并固定钢筋，采取合理的间距和连接方式，保证钢筋的稳定性和受力性能。
2.3 钢筋焊接和连接钢筋在施工过程中需要进行焊接和连接，确保钢筋的稳固和连续性。
具体步骤如下： - 用钢筋切割机将钢筋切割成所需长度，然后进行清理和净化。
- 根据设计要求，采用电焊机将钢筋进行焊接，确保焊缝牢固、均匀，焊接质量符合规范要求。
- 对于需要连接的钢筋，采用合适的连接件或者螺纹连接方式，确保连接的牢固性和可靠性。
2.4 混凝土浇筑混凝土浇筑是铁路隧道衬砌钢筋施工的最后一道工序。
具体步骤如下： - 在钢筋布置和焊接完成后，进行混凝土浇筑前的模板检查，确保模板的完好、平整。
- 按照设计要求，进行混凝土的配制，确保混凝土的强度和流动性。
- 在混凝土浇筑过程中，采用适当的振动方式和时间，确保混凝土在模板内充分密实，避免气孔和空洞的产生。
- 混凝土浇筑结束后，进行养护，并在养护期间采取适当的保护措施，确保混凝土的强度和耐久性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路隧道衬砌施工技术规范
随着铁路交通的快速发展和铁路线路的不断延伸，隧道建设逐渐成
为铁路建设中不可或缺的重要环节。
而隧道衬砌施工技术规范，则是
确保隧道建设质量和安全的关键所在。
本文将就铁路隧道衬砌施工技
术规范进行探讨。
一、施工前的准备工作
在隧道衬砌施工前，必须进行充分的准备工作，包括但不限于以下
几个方面。
1.设计方案：根据隧道工程的特点和要求，制定合理的设计方案，
明确衬砌结构、衬砌材料、衬砌施工方法等内容。
2.安全措施：按照国家相关安全规定，制定详细的安全计划，确保
施工期间的安全。
3.材料采购：根据设计方案的要求，选购符合国家标准的衬砌材料，并做好材料的验收和入库管理。
4.施工人员培训：为施工人员进行必要的培训，确保他们具备必要
的技能和安全意识。
二、衬砌施工工序
隧道衬砌施工按照一定的工序进行，主要包括下述几个环节。
1.基础处理：先对隧道基础进行处理，确保基础平整坚实，并进行
必要的防水处理。
2.施工定位：根据设计方案要求，对隧道进行定位，确保衬砌施工的准确性和一致性。
3.模板制作：根据设计方案，制作适应隧道尺寸的模板，确保衬砌形状的一致性和规范性。
4.衬砌浇筑：选用符合设计要求的衬砌材料，按照一定的施工方法进行衬砌浇筑。
5.养护处理：对衬砌浇筑完毕后的隧道进行养护处理，确保衬砌的强度和稳定性。
三、质量控制和安全管理
隧道衬砌施工过程中，质量控制和安全管理是保证施工质量和安全的重要环节。
1.质量控制：通过对衬砌材料的选择和验收，衬砌浇筑过程的严格控制，以及养护期间的监测和检验，确保衬砌质量满足设计要求。
2.安全管理：制定安全规章制度，进行隐患排查和整改，推行安全教育和培训，加强施工现场的安全监督和管理，确保施工过程中的安全。
四、施工注意事项
在隧道衬砌施工过程中，有一些特殊的注意事项需要引起我们的重视。
1.材料选择：选择合适的衬砌材料，考虑到隧道环境、结构强度和
耐久性等因素。
2.施工现场：施工现场要保持整洁有序，严格按照规范操作，防止
渣土和水等杂物污染衬砌。
3.施工质量：严格按照设计方案和规范要求施工，确保衬砌质量达
到设计要求。
4.施工安全：严格落实安全措施，加强施工现场的安全管理和监测，预防事故的发生。
五、总结
铁路隧道衬砌施工技术规范为保证铁路隧道建设质量和安全提供了
可行的指导和保障。
在实际施工中，我们要严格按照相关规范进行衬
砌施工，并注意质量控制和安全管理。
只有这样，我们才能确保隧道
工程的质量和安全，为铁路交通的顺利运行做出贡献。
本文从施工前的准备工作、衬砌施工工序、质量控制和安全管理以
及施工注意事项等方面，对铁路隧道衬砌施工技术规范进行了详细的
论述。
通过本文，相信读者对于如何按照规范要求进行隧道衬砌施工
有了更深入的了解。
