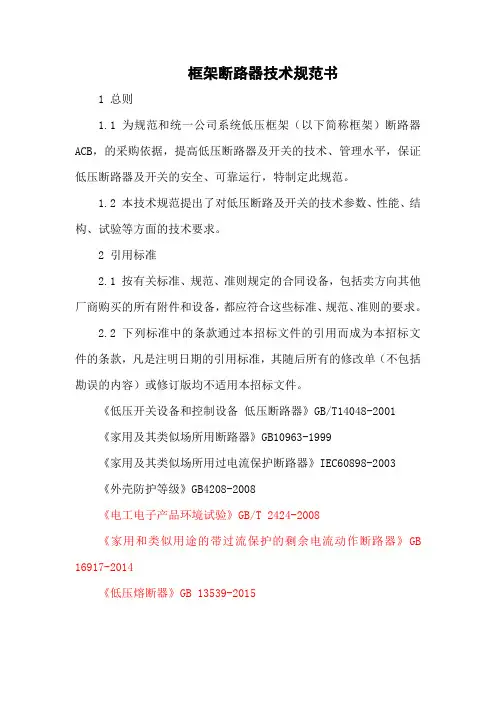

框架断路器采购技术规范书
框架断路器技术规范书1 总则1.1 为规范和统一公司系统低压框架（以下简称框架）断路器ACB，的采购依据，提高低压断路器及开关的技术、管理水平，保证低压断路器及开关的安全、可靠运行，特制定此规范。
1.2 本技术规范提出了对低压断路及开关的技术参数、性能、结构、试验等方面的技术要求。
2 引用标准2.1 按有关标准、规范、准则规定的合同设备，包括卖方向其他厂商购买的所有附件和设备，都应符合这些标准、规范、准则的要求。
2.2 下列标准中的条款通过本招标文件的引用而成为本招标文件的条款，凡是注明日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本招标文件。
《低压开关设备和控制设备低压断路器》GB/T14048-2001《家用及其类似场所用断路器》GB10963-1999《家用及其类似场所用过电流保护断路器》IEC60898-2003《外壳防护等级》GB4208-2008《电工电子产品环境试验》GB/T 2424-2008《家用和类似用途的带过流保护的剩余电流动作断路器》GB 16917-2014《低压熔断器》GB 13539-20153 使用条件3.1 正常环境条件3.1.1 海拔高度：＜1000m3.1.2 环境温度：-10℃- +45℃，极限工作温度范围：-20℃- +55℃。
3.1.3 相对湿度：+23℃不应高于83%；+40℃不应高于93%。
3.2 运行条件3.2.1 额定电压：≤1000V3.2.2 额定电流：≤6300A3.2.3 频率：50Hz/60Hz3.3 运输、储存和安装条件运输、储存和安装过程中的温度，可在-20℃- +55℃范围之间。
无控制器或无液晶显示器在短时间内（不超过24h）温度可达到+70℃。
3.4 电磁干扰（EMC)3.4.1 受到以下干扰保证无误脱扣发生，脱口时间不受影响。
3.4.2 电路切换引发的过电压3.4.3 大气扰动或配电系统老化引起的过电压3.4.4 无线电波（无线电、手机、雷达等）3.4.5 用户引起的静电放电4 技术要求及参数4.1 框架断路器4.1.1 框架断路器统一采用三段式保护电子脱扣器、液晶显示、中文菜单操作，参数可调。
低压配电设计规范(GB 50054)
中华人民共和国国家标准低压配电设计规范GB 50054—1995第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1.0.2条本规范适用于新建和扩建工程的交流、工频500V以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应：二、电器的额定电流不应小于所在回路的计算电流，三、电器的额定频率应与所在回路的频率相适应，四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座，三、连接片；四、不需要拆除导线的特殊端子；五、熔断器。
第2.1.7条半导体电器严禁作隔离电器。
第2.1.8条通断电流的操作电器可采用下列电器：一、负荷开关及断路器，二、继电器、接触器，三、半导体电器，四、10A及以下的插头与插座。
第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。

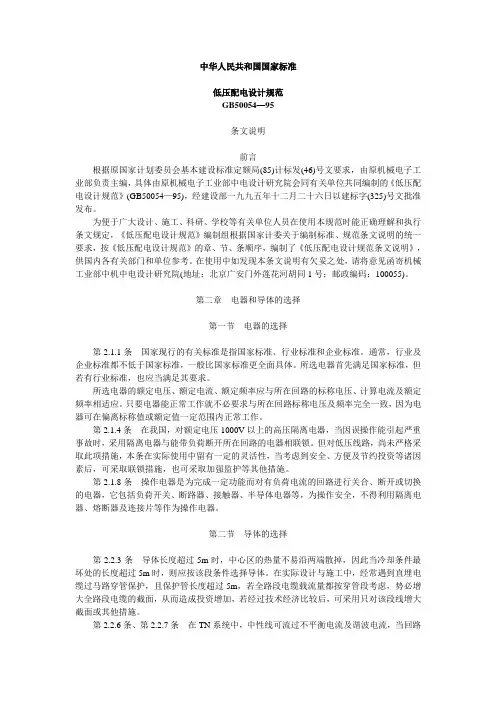

国标配电GB50054-95-2
中华人民共和国国家标准低压配电设计规范GB50054—95条文说明前言根据原国家计划委员会基本建设标准定额局(85)计标发(46)号文要求，由原机械电子工业部负责主编，具体由原机械电子工业部中电设计研究院会同有关单位共同编制的《低压配电设计规范》(GB50054—95)，经建设部一九九五年十二月二十六日以建标字(325)号文批准发布。
为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《低压配电设计规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《低压配电设计规范》的章、节、条顺序，编制了《低压配电设计规范条文说明》，供国内各有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见函寄机械工业部中机中电设计研究院(地址：北京广安门外莲花河胡同1号；邮政编码：100055)。
第二章电器和导体的选择第一节电器的选择第2.1.1条国家现行的有关标准是指国家标准、行业标准和企业标准。
通常，行业及企业标准都不低于国家标准，一般比国家标准更全面具体。
所选电器首先满足国家标准，但若有行业标准，也应当满足其要求。
所选电器的额定电压、额定电流、额定频率应与所在回路的标称电压、计算电流及额定频率相适应。
只要电器能正常工作就不必要求与所在回路标称电压及频率完全一致，因为电器可在偏离标称值或额定值一定范围内正常工作。
第2.1.4条在我国，对额定电压1000V以上的高压隔离电器，当因误操作能引起严重事故时，采用隔离电器与能带负荷断开所在回路的电器相联锁。
但对低压线路，尚未严格采取此项措施，本条在实际使用中留有一定的灵活性，当考虑到安全、方便及节约投资等诸因素后，可采取联锁措施，也可采取加强监护等其他措施。
第2.1.8条操作电器是为完成一定功能而对有负荷电流的回路进行关合、断开或切换的电器，它包括负荷开关、断路器、接触器、半导体电器等，为操作安全，不得利用隔离电器、熔断器及连接片等作为操作电器。
GB50055-1993《通用用电设备配电设计规范》
第
条 交流电动机的过载保护装设应符合下列规定
一 运行中容易过载的电动机 起动或自起动条件困难而要
求限制起动时间的电动机 应装设过载保护 额定功率大于 的连续运行电动机宜装设过载保护 但断电导致损失比过载更大
时 不宜装设过载保护 或使过载保护动作于信号 二 短时工作或断续周期工作的电动机 可不装设过载保护
机 尚应校验其牵入转矩 二 短时工作的机械应采用短时定额的电动机 其额定功率
应按机械的轴功率选择 当无合适规格的短时定额电动机时 可 按允许过载转矩选用周期工作定额的电动机
三 断续周期工作的机械应采用相应的周期工作定额的电动
机 其额定功率宜根据制造厂提供的不同负载持续率和不同起动 次数下的允许输出功率选择 亦可按典型周期的等值负载换算为
规定
机械能承受电动机全压起动时的冲击转矩
制造厂对电动机的起动方式无特殊规定
二 当不符合全压起动的条件时 电动机宜降压起动 或选
用其他适当的起动方式
三 当有调速要求时 电动机的起动方式应与调速方式相配
合
第
条 绕线转子电动机宜采用在转子回路中接入频敏
变阻器或电阻器起动 并应符合下列要求
工程建设标准全文信息系统
高压配电装置设计规范 的规
定
第二节 电动机的选择
第
条 电动机的工作制 额定功率 堵转转矩 最小
转矩 最大转矩 转速及其调节范围等电气和机械参数 应满足
电动机所拖动的机械 以下简称机械 在各种运行方式下的要
求
第
条 电动机类型的选择 应符合下列规定
一 机械对起动 调速及制动无特殊要求时 应采用笼型电
动机 但功率较大且连续工作的机械 当在技术经济上合理时 宜
途电动机 其中 第二节和第三节适用于额定电压不超过
中低压配电设备技术规范及选用原则
中低压配电设备技术规范及选用原则深圳电网中低压配电设备技术规范及选用原则（Q/3SG－1.03.01－2001）目录1.范围、2.引用标准及规范、3.总则、4.中压配电设备、5.低压配电设备、6.计量装置、附录A:本标准用词说明前言为规范深圳电网中低压配电系统的设计、设备选型及建设和运行维护工作，制定本标准。
本标准规定了深圳电网中压配电设备、低压配电设备及计量装置的主要技术参数、功能及选用原则。
本标准的制定参照了有关的国家标准及行业规范，并考虑了深圳中低压配电网的现状及发展方向。
1、范围1.1本标准适用于深圳电网中低压配电系统的设计、设备选型及运行工作。
1.2本标准所指的中低压配电设备是指所有进入深圳电网的中压配电设备、低压配电设备及计量装置。
1.3本标准规范的配电设备包括以下内容：1）中压配电设备：断路器开关柜、环网开关柜、柱上断路器、电缆分接箱、配电变压器、箱式变电站、避雷器、电缆、架空导线。
2）低压配电设备：配电柜、框架断路器、塑壳断路器等。
3）计量装置：计量电流互感器、计量电压互感器电能表等。
2.引用标准及规范2.1下列标准的条文通过在本标准中的引用而构成本技术原则的条文。
本标准发布时，所示版本均为有效，在被引用标准被修订后，应重新探讨使用下列标准最新版本的可靠性。
“城市电网规划设计导则”能源电[1993]228号；“城市中低压配电网改造技术原则”DL/T559－1996；“供配电系统设计规范”GB50052－95；“低压配电设计规范”GB50054－95；“户内交流高压开关柜订货技术条件”D L./T 404－1997；“交流高压负荷开关—熔断器组合电器”GB16926－1997；“三相油浸式电力变压器技术参数和要求”GB/T6451－1995；“干式电力变压器技术参数和要求”GB/T10228－1997；“低压成套开关设备和控制设备”GB7251－1997。
3.总则3.1深圳电网中低压配电设备由架空导线、电缆、配电变压器、中压开关（柜）、电缆分接箱、避雷器、箱式变电站、低压开关（柜）、计量装置及配电自动化装置等构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流1.2-2倍。
追问：
能说详细点吗
回答：
熔断器的选择
(一) 熔断器类型的选择
应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.
(二) 熔断器规格的选择
1．熔体额定电流的选择
(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.
(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.
(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.
对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)
式中Ist——电动机的启动电流,单位:A
对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流
IN熔体=Ist/(1.6~2)
对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:
In=(2.0~2.5)Imemax+∑Ime
注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.
电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;
(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.
(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.
(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN ≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流.
(7) 降容使用
在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.
(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.
2．熔断器的选择
(1)UN熔断器≥UN线路.
(2)I N熔断器≥IN 线路.
(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
熔断器在工矿企业的生产过程中和日常生活中主要用于保护低压电器设备，由于使用于不同的电气设备，其容量、大小的选择原则差别很大，在实践中必须严格按照规程规定选择配置。
否则，将失去其应有的保护作用。
1．应用于家用电器。
用于家用电器过流或过负荷保护的熔断器，通常家庭用电没有独立设置的过载保护，仅设置熔断器代替之，其配置原则是按家用电器全部使用时总电流的1．05～1．15倍来配置。
2．应用于高低压断路器合闸回路。
用于高、低压断路器电磁型合闸机构合闸回路的合闸熔断器，由于断路器合闸时间很短（ms级），根据熔断器的电流反时限特性曲线：通入电流越大、其熔爆时间越短，通入很大电流（数值在反时限特性曲线以上）的瞬间即刻熔爆；通入电流越小、其熔爆时间越长，或者不会熔断。
通常按断路器合闸电流的1／3（Ie 1／3)配置。
3．用于低压电动机的瞬时型短路保护。
对于轻负荷启动或启动时间短，例如启动时间小于3 s或风扇（机）电机，按电动机额定电流的4 ～5倍配置；对于启动时间为4 ～8 s，或例如水泵等重负荷启动的电动机，由于其启动电流高达额定电流的6倍左右，故其配置的熔断器大小按电动机额定电流的5 ～6倍设置；对于启动过程超过8s甚至更长时间，以及频繁启动的电动机，熔断器按电动机额定电流的5 ～7倍配置。
4．对于多台小容量电动机共用线路短路保护。
对于多台小容量电动机共用线路熔断器大小的配置，是按其中一台最大容量的电动机额定电流的1．5 ～2．5倍与余下所有电动机额定电流之和来整定。
5. 同时还需考虑熔芯特性
噬魂こFeel 的感言：谢谢如有疑问还请继续赐教2010-10-12
其他回答(1)
楚天6级2010-10-13
有5点。
1熔断器的额定电压必须大于或等于线路的工作电压。
2熔断器的额定电流必须大于或等于所选装熔体的额定电流。
3不得使用未注明额定电流的熔体，更不能用铜丝或铁丝代替保险丝。
4熔断器各部分应接触良好。
5有爆炸危险的环境，不应装设电弧可能与外界接触的熔断器。
