钢结构讲座
钢结构施工的基本要求
一、前言
1、钢结构工程的市场状况
发展迅速、尤其是轻型钢结构工程在南京地区普遍开花；
轻型钢结构工程以其与普通钢结构相比自重较轻、材质均匀、应力计算准确可靠、加工制造简单、工业化程度较高、运输安装方便等特点。
同时还具有取材方便、用料较省、自重较轻的优点，受到广大建设单位的采用。
经济指标性好。
2、钢结构的分类(按照结构来分)
1高层钢结构
高层钢结构主要是指钢框架——混凝土核心筒这种结构体系，也称为混合结构。
2组合结构
组合结构除组合楼板外，目前用的较多的是钢骨混凝土柱和钢管混凝土柱。
前者主要用于高层建筑下部楼层和高层钢结构地下部分；后者已较多用于多高层建筑的局部和整体，这种是结构适合我国国情的结构形式，有良好的发展前景。
3轻钢结构
主要是指轻型板作围护的门式刚架，轻型房屋钢结构（简称“轻钢”）和压型钢板、拱壳屋盖，这种结构近年来发展最快。
特别是在工业厂房、机库、市场等用的最多。
4空间结构
主要是采用网架(网壳)，此外还有索膜结构、索网结构和其它杂交结构。
一般用于大跨度的建筑物。
5多层房屋建筑
这种建筑结构为钢结构，一般为钢框架结构形式，这种房屋外形美观，室内空间大，工期短，抗震性能好，是近期发展的重点。
3、钢结构制作和安装的基本要求
1）设计（包括深化设计）
2）施工招投标
3）施工规划
4）工程管理
5）工程监理
6）试验和检查
二、对设计的基本要求
1、设计资质要符合相关设计资质的标准要求
见另一个文件的说明
2、设计深化
设计要深化到能够施工，尤其是各节点大样必须清楚，能够进行施工；
钢结构深化设计必须要有原设计单位签字认可和确认。
认可和确认是指：原设计单位和设计人员的确认和认可。
现在存在的问题：
1、钢结构深化图纸确认手续不完善（现象较为普遍）
1）连接与构造要求
焊缝连接可分为平焊、搭接焊和顶接焊
对于平接，则需做成对接焊缝；
焊缝的优点：用料经济，传力均匀平顺，没有显著的应力集中；但是，施工时，
必须要求杆件有一定的间隙，预加工要求高；
对接焊缝有五种基本连接形式（见图）
对于搭接和顶接，则需做成角焊；
角焊缝有三种形式（见图）
在角焊缝中，平行于作用力方向的焊缝为侧缝，垂直于作用力方向的焊缝为端
缝；剪力沿焊缝方向分布不均匀，其破坏从端应力最大处开始，在弯矩和轴心
力作用下，在焊缝根部应力集中较为严重；
螺栓连接
普通螺栓连接、高强螺栓连接
三、对施工的要求
1、施工资质
见施工资质的另一个文件
2、施工设计交底和审查
1)设计文件是否齐全
设计说明
2)构件尺寸是否齐全、正确
3)节点大样是否描述清楚
4)加工、焊接的符号是否齐全
5)对施工图纸上的有关技术参数和技术要求是否了解，结合本单位施工技术
力量考虑，能否满足设计的要求和需要采取的技术保证措施；
6)要检查相关构件之间是否有矛盾，制作对施工是否便于安装，便于运输和
吊装的合理单元，
现在存在的问题
施工单位超资质施工，施工单位质检员证书过期或未配质检员
工程承包单位与现场实际操作的施工单位不一致，有转包现象
3、施工资料
钢结构工程竣工图纸；
施工现场质量管理检查纪录；
安全功能的检验和见证取样检测项目的检查纪录；
观感质量检查纪录；
分项、检验批质量检查纪录；
分部工程检验纪录；
强制性条文检验项目检验纪录；
隐蔽工程检验项目检查纪录；
原材料、成品进场检验纪录；
不合格项和重大质量处理验收纪录、技术问题实施方案和验收纪录；
其它有关文件规定的纪录；
现在存在的问题
部分钢结构无防腐涂层材料品牌和厚度的要求；施工过程中没有检验的纪录；
监理也没有进行相应的抽检；
原材料进场复试批次不明确，或没有按照规范的要求进行复试；
无损探伤报告判断不明确，探伤抽检的数量不够；
焊缝外观检查的纪录不全或没有；
钢结构主要构件无变形观测纪录，（不进行观测或没有观测纪录）；
设备、材料进场无检查验收纪录，或检查验收纪录
高强螺栓无初拧和终拧纪录；
4、施工组织设计
1）于施工组织设计要进行编制、审核和批准
审核的范围要与其施工资质和施工能力相一致
现在存在的问题：
审核要有针对性，不要放之四海而皆准，要做到一一对应，要明确施工组
织设计是个案，不是通则；
监理无工作无监理规划和监理细则，或监理细则内容很少，无法反映工程
的实际状况，也无知道意义；直接导致监理过程中监理纪录内容少；施工
组织设计虽然有人审核，但是，内容空洞，对钢结构施工指导意义不大；
2）
3）大型的钢结构工程的施工组织设计必须组织专家进行会审，尤其是对于施工过程中，施工企业：
没有成熟的施工工艺、
机具装备能力（主要是吊装、焊接的能力）、
施工组织和技术人员
3）施工拼装和吊装的要求
吊装方案
临时或永久固定
如何形成吊装固定单元是第一要务。
(这是钢结构施工重要条件。
)
4）几何尺寸的校核
要求对安装的单元进行尺寸的校核和纠差的方法和要求
5）对基础、柱脚的固定和二次浇捣
垫铁的布置、地脚螺栓的长度、二次灌浆的强度；
6）材料进场
钢材的抽样复验
国外进口的钢材；
钢材混批；
板厚等于或大于40mm，且设计有Z向性能要求的厚板；
建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；
对质量有疑义的钢材；
焊材的抽样复验
重要的钢结构焊接材料应进行的复试
高强螺栓的复验
大六角头螺栓连接副的复验扭矩系数
扭剪型高强螺栓连接副复验预拉力（紧固轴力）
7）钢结构制作
a)工厂制作
b)现场制作
主要检查：
外观检查和超声探伤
外观检查
焊缝表面不得有裂纹、焊瘤等缺陷
一级焊缝不得有表面气孔、夹渣、弧坑裂纹和电弧擦伤，不得有咬边、未焊透、根部收缩等缺陷；
二级焊缝不得有表面气孔、夹渣、弧坑裂纹和电弧擦伤等缺陷；
超声探伤
高强螺栓的初拧和终拧（1h后，48h内）
8）现场安装
确定安装稳定单元
——吊装
——临时固定——测量——纠偏——永久固定——
形成整体空间稳定刚度单元
后续稳定单元的加入
——加入的次序
现场测量、固定、地脚固定和调整、二次灌浆
现在存在的问题
钢结构工程没有地脚螺栓没有按照设计要求的规格、尺寸和长度进行配置；
基础混凝土未见强度报告；
9）涂装
涂装分防腐类和防火类涂装，
基层面处理——底漆涂装——面漆涂装——检查（检验）——验收
当设计无要求时，总漆膜厚度为：室外150μm；室内125μm；
允许偏差－25μm；每层允许偏差－5μm；
防火涂层分超薄型、薄型和厚型
超薄型≤3mm；
薄型3－7mm；
厚型7-45mm；
1、符合设计要求（厚型防火涂料的厚度80％以上的面积应符合设计
要求；最薄处不应小于设计厚度的85％。
）
2、涂层表面裂纹宽度：薄型不应大于0.5mm；厚型不应大于1.0mm；10）对工程质量监督的要求
11）对监理监督过程中的一些想法
要形成稳定的结构单元，在施工过程中不得发生变化；
要严格控制空间几何尺寸和变形以及变形发展的方向和趋势；
涂装：防腐和防火的要求和施工的措施
材质（构件材质、焊材、高强螺栓
）
焊接（方法、焊接工艺、焊工、焊接质量（外观和探伤以及试验）、焊
接变形控制及方法、）
基础处理。
《钢结构经典教程》课件
工业厂房
由于钢结构施工速度快、 承载能力强，适用于工业
厂房的建设。
高层建筑
高层建筑需要高强度和稳 定的结构体系，钢结构是
理想的选择。
案例
介绍国内外著名的钢结构 建筑和设施，如鸟巢、水
立方等。
02
钢结构的材料与性能
钢材的种类与特性
钢材种类
01
根据用途和化学成分，钢材可分为碳素钢、合金钢、不锈钢等
防火
钢材的防火可以通过涂装防火涂 料来实现，防火涂料能够在高温 下形成一层保护层，隔绝氧气和 热量，防止钢材燃烧。
03
钢结构的结构设计
结构设计的基本原则
安全原则
确保结构在正常施工、使用及自然灾 害情况下，均能保持整体稳定，不发 生倒塌、断裂等事故。
经济原则
在满足安全性和功能性的前提下，力 求结构简单、成本低廉，避免不必要 的浪费。
对加工好的钢结构进行防腐和涂装处理，以提高其耐久性和美 观度。
钢结构的安装与调试
基础验收与放线
对钢结构的基础进行验收 ，并按照施工图纸进行放 线，确保基础的平整度和 标高符合要求。
吊装与就位
采用合适的吊装设备和工 艺，将钢结构吊装至基础 之上，并调整其位置和角 度。
固定与焊接
将钢结构与基础进行固定 和焊接，确保其稳定性和 安全性。
根据结构受力特性和边界条件，选择合适 的线性或非线性分析方法，以获得更准确 的计算结果。
动态分析
稳定性分析
考虑结构在动态荷载作用下的响应，如地 震、风载等自然灾害作用下的结构性能。
研究结构在各种外力作用下的平衡状态， 确保结构在各种工况下均能保持稳定。
结构优化设计
尺寸优化
通过调整结构构件的截面尺寸或厚度， 使结构在满足承载要求的同时，达到最
工程类钢结构工程施工技术讲座
02
钢结构工程施工技术概述
钢结构工程定义
钢结构工程是指采用钢材为主要材料，通过焊接、螺栓连接等方式建造而成的建筑物 或构筑物。
钢结构工程具有自重轻、强度高、抗震性能好、施工速度快等优点。
钢结构工程广泛应用于工业厂房、高层建筑、桥梁等领域。
钢结构工程施工技术包括钢构件的制作、运输、安装等环节，需要专业的技术人员进 行操作。
桥梁工程：钢结构具有耐久性好、跨越能力强等优点，被广泛应用于桥梁工程中，如高速公路、铁路桥梁等。
03
钢结构工程施工前的准备
施工图纸的审核与技术交底
审核施工图纸： 确保图纸的完 整性、正确性 和可行性，及 时发现并纠正
错误。
技术交底：向施 工人员进行技术 交底，确保他们 了解施工要求、 工艺流程和安全
质量检测与验收
质量检测：对钢结构工程的各个部位进行全面检查，确保符合设计要求和相关标准。 验收流程：按照相关规定和标准，对钢结构工程进行验收，确保工程质量符合要求。 验收标准：根据设计要求和相关规范，制定验收标准，确保工程质量和安全。 验收资料：整理和归档验收资料，包括验收记录、检测报告等，以备后续查阅和使用。
04
钢结构工程施工关键技术
钢构件的制作与加工
钢材选择：根据工程需求和规范选择合适的钢材 加工流程：下料、切割、焊接、矫正和组装 质量控制：确保加工过程中的质量和精度 安全措施：采取相应的安全措施，确保工人安全
钢结构的连接与固定
焊接连接：适用于各种钢结构构件，强度高、质量稳定 螺栓连接：分为普通螺栓和高强度螺栓，操作简便、安装快速 铆钉连接：适用于重要结构的连接，承载能力强、抗震性能好 临时固定措施：采用支撑、拉索等方式确保钢结构在施工过程中的稳定性
钢结构知识讲座
钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、 焊缝符号*1. 焊缝基本符号（常用）：表示焊缝横截面形状的符号2. 辅助符号：表示焊缝表面形状特征的符号。
钢结构基本知识讲授培训(83页)
（2）高强螺栓连接 高强螺栓分为摩擦型高强螺栓和承压型高强螺栓
第三章 钢结构的连接
● 摩擦型高强螺栓：只依靠构件接触面之间的摩擦力来传 递剪力，以剪力等于接触面摩擦力为设计极限状态。
● 承压型高强螺栓：允许接触面滑移（剪力超过摩擦 力），以螺杆与构件之间的挤压而发生的连接破坏作为 承载力极限状态。
第二章 钢结构的材料
一、钢的种类 碳素钢和合金钢
1、碳素钢 ● 分结构钢（低碳钢）和工具钢（高碳钢）； ● 碳素结构钢—《GB700－88》质量等级：A、B、C、
D四级； ● A—只保证抗拉强度、屈服点和伸长率；
B、C、D—保证抗拉强度、屈服点和伸长率、冷弯性能 和冲击韧性（分别为＋20℃、 0℃ 和－20℃），同时 严格控制C、S、P的极限含量； ● 钢号：Q235-A、Q235-B、Q235-C、Q235-D等
第二章 钢结构的材料
● 钢材的物理性能指标：①弹性模量E＝206×10³ （N/mm²）②剪切模量G＝79 ×10³（N/mm²） ；③线 膨胀系数α＝12 ×10-6 ；④质量密度ρ＝7850kg/m3 。
2、冷弯性能 不分层、不裂纹
3、冲击韧性αk
断裂工程中吸收能量
的能力αk ＝A k /A（J/cm2）
(a) (b) (c) (d) (e) (f) (g)
型钢 (a) (b) (c) (d) (e) (f) (g)
薄壁型钢
（a)方钢管；（b)等肢角钢；（C）槽钢；（d)卷边槽钢 （e)卷边Z型钢；（f)卷边等直角钢；（g)焊接薄壁钢管
第二章 钢结构的材料
2、钢材的选用
●结构的重要性：一级（重要的）、二级（一般的）和三 级（次要的）。
《钢结构规范讲座(1)》课件
讨论规范如何确保钢结构的持久性，包括防腐蚀、维护和耐久性设计。
经济性
说明规范如何优化钢结构的成本效益，包括材料选择、施工效率和维修成本。
钢结构规范的主要内容
构件设计
详细介绍钢结构构件的设计要 求，包括梁、柱、框架和连接 件。
连接设计
探讨钢结构连接设计的技术要 点，包括焊接、螺栓连接和预 拧紧力控制。
稳定性分析
说明如何进行钢结构的稳定性 分析，包括侧移稳定、刚度分 析和抗扭构件设计。
钢结构规范的应用范围
1 工业建筑
展示钢结构规范在工业建筑中的广泛应用，如厂房、仓库和设备支架。
2 商业建筑
探讨钢结构规范在商业建筑中的适用性，如办公楼、商场和酒店。
3 桥梁工程
介绍钢结构规范在桥梁工程中的重要性，如大跨度桥梁和特殊结构。
钢结构规范的更新与改进
1
技术更新
跟踪钢结构规范的最新技术和行业趋
经验总结
2
势，包括新材料、计算方法和施工工 艺。
总结过去规范应用中的经验教训，提
出改进措施和建议。
3国际合作Fra bibliotek介绍国际合作对规范更新的影响，如 共同研究和互相借鉴经验。
结论和总结
通过本讲座，我们深入了解了钢结构规范的定义、重要性和应用，以及规范 的基本原理和更新改进。这将为我们今后的设计工作提供指导和参考。
《钢结构规范讲座(1)》 PPT课件
本课程介绍钢结构规范的定义和重要性，探讨其背景和基本原理，讨论主要 内容和应用范围，以及规范的更新与改进。最后总结讲座内容。
规范的定义和重要性
通过解释钢结构规范的定义和重要性，我们将深入了解规范对钢结构设计的指导作用，以及如何确保结 构的安全性和持久性。
钢结构工程施工讲座
钢结构工程施工讲座尊敬的各位施工同仁，大家好！今天我很荣幸为大家带来一场关于钢结构工程施工的讲座。
钢结构工程作为一种新兴的建筑形式，以其独特的优势在建筑行业中得到了广泛的应用。
接下来，我将从钢结构工程施工的准备、基础工程、吊装和施工要点等方面为大家进行详细的讲解。
一、钢结构工程施工准备1. 技术准备：在钢结构工程施工前，需要制定详细的安装技术方案。
对于单层钢结构工程，宜采用分件安装法；而屋盖系统则宜采用综合安装法。
对于多层钢结构工程，一般采用综合安装法。
同时，还需要准备各类施工机具、材料等。
2. 施工机具及材料准备：包括吊装机械、各类辅助施工机具、钢构件、焊接材料及紧固件等。
这些设备和材料的准备工作是保证施工顺利进行的基础。
二、钢结构基础工程1. 钢结构工程的基础由土建专业队负责施工。
当基础短柱钢筋绑扎完成、模板支护完成并加固牢固后，项目部随即派专业技术人员和施工人员进行钢结构螺栓预埋工作。
2. 预埋时必须严格控制地脚螺栓的位置和伸出长度、基础支承面水平度和标高等。
为便于螺栓就位，将采用在工厂预制好的钻孔钢模辅助就位。
3. 地脚螺栓安装以后，检查螺栓下端第一丝扣标高是否符合要求，合格后即将螺栓焊牢在钢筋网上。
为防止地脚螺栓在安装前或安装中螺纹受到损伤，宜采用防护套将螺纹进行保护。
三、钢结构吊装1. 吊装准备工作：在吊装前，需要对施工图纸进行详细了解，并对吊装机械、吊具、钢构件等进行全面检查。
同时，还需要对施工人员进行安全教育和技术培训。
2. 吊装过程：根据施工图纸和吊装方案，进行构件的编号和标记。
吊装时，应先将构件吊离地面一定高度，然后对准安装位置，缓慢放下，并采取临时固定措施。
构件就位后，进行紧固和焊接等工作。
四、钢结构施工要点1. 轴线引测：柱的定位轴线应从地面控制线引测，不得从下层柱的定位轴线引测，避免累积误差。
2. 钢柱校正：对垂直度、轴线、牛腿面标高进行初验，柱间间距用液压千斤顶进行调整。
钢结构知识专业知识讲座
侧面角焊缝旳最大计算长度
侧面角焊缝在弹性阶段沿长度方向受力不均匀，两端大中 间小。焊缝越长，应力集中越明显。
若焊缝长度合适，两端点处旳应力到达屈服强度后，继续 加载，应力会渐趋均匀。
若焊缝长度超出某一限值时，有可能首先在焊缝旳两端破 坏，故一般要求侧面角焊缝旳计算长度
lw≤60hf 当实际长度不小于上述限值时，其超出部分在计算中不予 考虑。
优点 塑性和韧性很好，传力可靠，质量易于检验，对主 体金属旳材质质量要求低。 缺陷 减弱截面，费钢费工，要求技工技术水平高，劳动 条件差。
螺栓连接：在被连接件上钻孔，装上螺杆、拧紧螺帽进 行连接，经过螺杆或连接件间旳摩擦承受荷载，有一般 螺栓连接和高强度螺栓连接两种。
N
一般螺栓连接 一般螺栓分为A、B、C三级。 A与B级为精制螺栓，C级为粗制螺栓。 A级和B级螺栓材料性能等级则为5.6级或8.8级。 C级螺栓材料性能等级为4.6级或4.8级。
焊缝质量等级及选用
《钢构造设计规范》（GB50017--2023）中，对焊 缝质量等级旳选用有如下要求：
(1)需要进行疲劳计算旳构件中，垂直于作用力方向旳横
向对接焊缝受拉时应为一级，受压时应为二级。
(2)在不需要进行疲劳计算旳构件中，凡要求与母材等强
旳受拉对接焊缝应不低于二级；受压时宜为二级。
(3)重级工作制和起重量 Ｑ＞５０ｔ旳中级工作制吊车梁 旳腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间 旳Ｔ形接头焊透旳对接与角接组合焊缝，不应低于二级。
若内力沿侧面角焊缝全长分布，例如焊接梁翼缘板与腹板 旳连接焊缝，计算长度可不受上述限制。
角焊缝旳最小计算长度 焊脚尺寸大而长度较小时，焊件旳局部加热严重，焊缝 起灭弧所引起旳缺陷相距太近，以及焊缝中可能产生旳 其他缺陷(气孔、非金属夹杂等)，使焊缝不够可靠。 搭接连接旳侧面角焊缝，假如焊缝长度过小，因为力线 弯折大，会造成严重应力集中。 为了使焊缝能够具有一定旳承载能力，侧面角焊缝或正 面角焊缝旳计算长度不得不大于8hf和40mm。
钢结构工程施工讲座

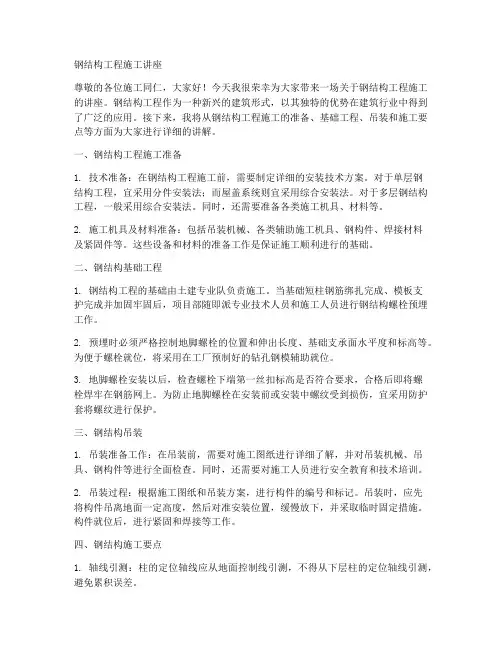

钢结构工程施工讲座一、施工准备1. 施工前准备：在进行钢结构工程施工之前，首先需要进行施工前的准备工作。
包括确定施工队伍人员、准备施工机械设备、制定施工计划和施工组织设计等。
同时还需要对施工现场进行勘察，确保施工现场的地基条件和环境条件符合施工要求。
2. 设备和材料准备：钢结构工程施工需要使用各种设备和材料，在施工前需要对这些设备和材料进行充分的准备和检查。
包括焊接设备、吊装设备、安全防护设备等，以及钢材、焊材、涂料等材料的准备。
3. 安全措施：钢结构工程施工是一项高风险的工作，施工单位必须加强安全管理工作，在施工现场设立安全警示标志，制定安全操作规程，定期组织安全培训等，确保施工过程中的安全。
二、钢梁制作与安装1. 钢梁制作：钢梁是钢结构工程的主要承重构件，其制作质量直接影响到整个工程的安全性和稳定性。
在进行钢梁制作时，需要根据设计要求选择合适的钢材规格和焊接工艺，严格控制制作尺寸偏差和焊缝质量。
2. 钢梁安装：钢梁安装是钢结构工程施工的重要环节，需要对安装工艺和安装质量进行严格控制。
在进行钢梁安装时，要注意安装顺序和方法，采取有效的吊装措施和固定措施，确保梁体的水平度和垂直度符合要求。
三、柱和梁的连接1. 螺栓连接：在钢结构工程中，柱和梁通常采用螺栓连接的方式。
在进行螺栓连接时，需要注意螺栓的选择和安装，保证连接的牢固性和稳定性。
同时还需对螺栓进行预紧和验收，确保连接质量。
2. 焊接连接：除了螺栓连接外，柱和梁还可以采用焊接连接的方式。
在进行焊接连接时，需要根据设计要求选择合适的焊接工艺和焊接材料，确保焊缝的质量和可靠性。
四、防火措施1. 钢梁防火：钢结构在发生火灾时容易受到影响，因此在进行钢结构工程施工时，需要对钢梁进行防火处理。
常见的防火方法包括涂刷防火涂料、使用防火板等，以提高钢梁的耐火性能。
2. 防火间距：在钢结构工程中，柱和梁的间距要求较小，为了防止火灾蔓延，需要对柱和梁的间距进行严格控制。
钢结构构造专题知识讲座
第二节 连接构造
1.焊缝连接构造
(1）焊缝金属宜与主体金属相适应 ,当不同强度旳钢材连 接时，可采用与低强度钢材相适应旳焊接材料。根据试验， Q235钢和Q345钢钢材焊接时，若用E50×× 焊条，焊缝强度比 用E43××焊条提升不多，另外，从连接旳韧性和经济性方面 考虑，所以设计时可采用E43××焊条。
图4-3 梁支承于柱顶旳铰接连接
图4-4 梁支承于柱侧旳铰接连接
铰接柱脚只传递轴心压力和剪力。剪力一般由底板与 基础表面旳摩擦力传递。当此摩擦力不足以承受水平剪力时， 应在柱脚底板下设置抗剪键如教材图4-7所示，抗剪键可用 方钢、短Т形钢或H型钢做成。
2.梁与梁旳连接构造
(1）梁旳拼接 梁旳拼接分为工厂拼接和工地拼接两种。
横向加劲肋旳尺寸和构造应按局部稳定旳有关要求采用。
大型实腹式柱或格构式柱，除在受有较大水平力处设 置横隔外，还应在运送单元旳端部应设置横隔（即加宽旳横 向加劲肋），横隔旳间距不得不小于柱截面较大宽度旳9倍 和8m。横隔可用钢板或交叉角钢做成。
图4-2 柱旳横隔
(3）梁与柱旳连接形式和构造
1)梁与柱旳铰接连接 2)梁与柱旳刚性连接
(3）在高强度螺栓连接范围内，构件接触面旳处理措施 应在施工图中阐明。
(4）螺栓或铆钉旳距离应符合教材表2-5旳要求。 (5）c级螺栓与孔壁间有较大空隙，不宜用于较主要旳
连接，宜用于沿其杆轴方向受拉旳连接。
(6）对直接承受动力荷载旳一般螺栓受拉连接应采用双 螺帽或其他能预防螺帽松动旳有效措施，如：弹簧垫圈、螺 杆和螺帽焊死等措施。
图4-12 组合梁旳工厂拼接
钢结构新规范讲座 崔佳图文PPT课件
第1页/共218页
第30页/共218页
