IC卡燃气表管理系统用户手册(西计)
用
户
操
作
手
册
目 录
一、注意事项 ................................................................. 3
二、安装与卸载 ............................................................... 3
环境要求 ............................................................. 3
安装 ................................................................. 3
卸载 ................................................................. 6
三、管理系统 ................................................................. 7
进入系统 ............................................................. 7
1．登录 .............................................................. 7
2．串口连接 .......................................................... 8
3．更改密码 .......................................................... 8
4．注销/关闭系统 ..................................................... 9
5．系统主界面 ........................................................ 9
初始化设置 .......................................................... 10
1 表类型参数 ....................................................... 10
2 小区类型参数 .................................................... 11
3 卡类型参数设置 .................................................. 11
4 计费标准 ........................................................ 12
系统菜单介绍 ........................................................ 13
<1> 系统： ......................................................... 13
<2> 业务： ......................................................... 14
<3> 卡操作： ....................................................... 21
<4> 查看： ......................................................... 22
<5> 报表： ......................................................... 22
<6> 系统设置： ..................................................... 22
<7> 数据库： ....................................................... 23
一、注意事项
数据库安装申明
1、管理系统是单机版管理系统，系统在安装到计算机时数据库同时也已经安装到计算机，因此直接安装此管理系统即可。
2、管理系统最好不要安装在系统盘上。
数据安全
管理系统在实际运行中，可能因某些不确定因素而损坏，这些不确定因素包括：非法
操作导致系统损坏、计算机病毒感染等等，所以在此有几点建议：
1、操作人员应正确的使用计算机，尽量避免非法操作而导致操作系统崩溃；
2、安装杀毒软件，以防止计算机感染病毒，造成系统损坏；
3、操作人员应该定期备份数据库，保持数据库的及时更新，以避免系统损坏时，无法重新恢复数据库，造成数据丢失。
4、有条件的话，可以将备份数据保存在U盘、移动硬盘或其它存储设备上，这样可以防止计算机硬盘设备意外损毁而造成用户数据永久丢失。
5、在进行读、写操作时，请正确放置卡，在读、写卡未完成期间，请不要取走卡，以免造成数据丢失或数据错误。
二、安装与卸载
环境要求
软件可以安装于从Windows 2000到Windows XP等各种版本的Windows操作系统之上，对系统硬件也没有特殊的要求，但是系统的配置会影响到软件运行时的速度。
安装
1、安装明华读卡器驱动程序，
A、 在光盘中找到明华读卡驱动程序。里面有三个文件
B、进入Driver setup文件，双击安装文件，出现如下画面：
C、连接读卡器后，按下一步，会有如下提示：
D、点击确定，就安装完成了，安装完成画面如下：
安装完明华读卡器，重启计算机后，不要拔下读卡器，马上安装IC卡燃气表预付费管理系统，步骤如下：
2、找到安装文件“IC卡燃气表预付费管理系统.exe”，双击安装文件开始管理系统的安装
单击“下一步”到安装路径选择界面，最好不要将管理系统安装在系统盘下，通常操作系统都安装在C盘下，那么我们安装管理系统时，可以将其安装在D盘、E盘或F盘下等等。
使用缺省安装路径或单击“浏览”按钮选择安装路径，然后单击“下一步”进入文件安装界面。
文件安装完成后，出现安装完成界面。
单击出现的“完成”按钮完成软件的安装。
安装完成以后需要双击文件夹里的ZP_Technology_Ltd.reg，该文件是授权文件，否则系统不能使用。
卸载
在操作系统主菜单中选择“开始” →“控制面板”打开控制面板，找到其中的“添加/删除程序”图标，双击运行。在已安装程序的列表中找到管理系统，单击“删除”按钮，然后按照提示进行相应操作即可完成程序卸载。
注：1、卸载系统前，请先备份数据库，详细步骤请看22页
2、安装系统后，请先恢复数据库，详细步骤请看23页
三、管理系统
进入系统
1．登录
运行本系统之前，请先安装好兼容的读卡器。
在计算机中正确安装本系统后，可以从计算机的“开始”菜单中选择“IC卡燃气表预付费管理系统”中的“ICCMM”，启动本系统。
操作员输入正确的操作员编号和操作员密码后点击登录按钮便可登录，如果输入的操作员编号或操作员密码错误，则提示输入错误，此时请重新输入正确的操作员编号和操作员密码，然后登录。如果用户点击退出，应用程序会关闭。
系统默认操作员：编号1000，密码1000。
2．串口连接
首次使用系统时，操作员成功登录后，提示选择串口如下图：
按照读卡器实际连接情况选择正确的串口，单击“确定”按钮。
进入系统后，操作员若想要更换读卡器的串口，可以通过主菜单中的“系统－通信口”进入选择串口界面更改，选择好读卡器所连接的串口后单击确定按钮。
3．更改密码
操作员登录系统后，可通过菜单中的“系统－修改密码”来更改登录密码。为安全起见，操作员修改密码时需输入旧密码确认，新密码需连续输入两次，然后单击“确定”按钮，若旧密码无误，并且两次输入的新密码一致，那么系统提示密码更改成功，否则系统做出相应提示。
4．注销/关闭系统
当操作员需要交接班时，可以选择“系统－注销”菜单，此时当前登录的操作员已经退出，必须有新的操作员登录，才可以重新交易。如果新的操作员要登录，可以选择“系统－登录” 菜单，输入新的操作员编号和操作员密码即可。
5．系统主界面
系统主界面如下所示：
初始化设置
系统设置系统在初次登录使用时需要预先设置好一些必须的参数，如下：
1 表类型参数
单击“系统设置－表类型”菜单，进入表类型参数设置页面。该页面用于设置表上的一些参数，界面如下：
a) 初装费用：指表的安装费用。
b) 成本费用：指表的成本。
c) 关阀提示值：指剩余量到了这个值后，阀门会关闭一次，用户可以用用户卡开阀，提示用户剩余量不多了，需要充值了。
d) 蜂鸣器提示值：当用户的购买量使用到此数值时，表会鸣叫提示用户表上的剩余量不多，此时请用户尽快充值，以免表关阀。
e) 测试购买量：指当刷测试卡时，充进表里的量。
f) 最大存量：指用户燃气表中允许充值的最大量
如果要增加新的表类型，点击增加按钮后，右边的编辑框会恢复初始状态，输入完参数后，点击保存按钮即可。如果要修改已经设置好的参数，只要在左边条形框选择要修改的行，则行中参数会显示到右边编辑框中，修改好相应的参数，点击保存即可。
2 小区类型参数
单击“系统设置－小区类型”菜单，进入小区类型参数设置页面。该页面用于增加、编辑小区类型信息。具体介绍如下：
如果要增加新的小区类型，点击增加按钮后，右边的编辑框会全部清空，输入完参数后，点击保存按钮即可。
注：营业点编号不能重复。
营业点的信息不要随意更改。
3 卡类型参数设置
单击“系统设置－卡类型”菜单，进入卡类型参数设置界面，该界面用于设置卡类型参数设置，界面如下：

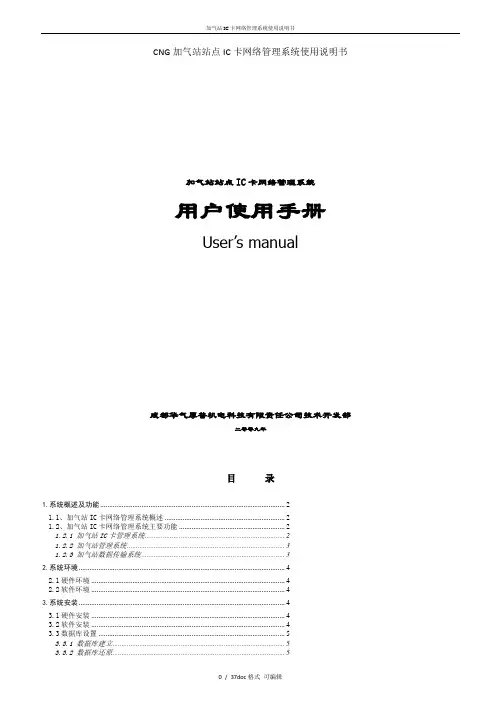

CNG加气站站点IC卡网络管理系统使用说明书
加气站IC卡网络管理系统使用说明书
0 / 37doc格式 可编辑 CNG加气站站点IC卡网络管理系统使用说明书
加气站站点IC卡网络管理系统
用户使用手册
User’s manual
成都华气厚普机电科技有限责任公司技术开发部
二零零九年
目 录
1.系统概述及功能 ....................................................................................................... 2
1.1、加气站IC卡网络管理系统概述 ................................................................... 2
1.2、加气站IC卡网络管理系统主要功能 ........................................................... 2
1.2.1 加气站IC卡管理系统 .............................................................................. 2
1.2.2 加气站管理系统 ........................................................................................ 3
1.2.3 加气站数据传输系统 ................................................................................ 3
2.系统环境 ................................................................................................................... 4
CNG加气站管理系统操作手册(IC)
＜CNG加气站管理系统＞
用户操作手册
中科院成都信息技术有限公司
中石油昆仑天然气利用有限公司管理信息系统用户操作手册
中科院成都信息技术有限公司 第 2 页 共 84 页 目录
一. 引言........................................................................................................................................... 3
1．编写目的 ............................................................................................................................. 3
2．参考文档 ............................................................................................................................. 3
二. 系统介绍 ................................................................................................................................... 3
1. 系统简介 ............................................................................................................................. 3
2. 系统特点 ............................................................................................................................. 3
智能IC卡一卡多表充值管理系统使用说明书
智能IC卡一卡多表充值管理系统使用说明书
一、 系统概述
（一）系统功能
本系统操作简单，具有良好的人机交互界面，对用户资料进行管理，对用户实施购臵，对购臵情况进行记录和统计。 本系统本着让用户操作方便、使用效率高、安全可靠的原则，对数据作了有效的保密措施。
本系统支持一卡多表，最多可适用4至8个种类（如冷水表、热水表、电表、燃气表等）、同一种类最多可达七只计量仪表（即最多可支持一卡28表至56表）。本系统同时支持各用（住）户有不同表数和不同种类数，在住户持IC卡入户登记时，将其仪表种类数、以及同一种类的仪表只数在系统中进行登记即可。
系统重要提示：
各住户持IC卡在本系统入户登记(制卡)时，须选定本户表的类别及各类表的只数。制卡时卡会得到初始值。初始值可修改，也可为零。
制卡后，用户须将卡在每只表上各插一次，此后才能进行购臵等操作。
首次插卡时，初始值会输给每只表。
购臵时选定需充值的表数，输入各表的充值数值，再点选表的种类，点击“购臵”；同类表每次只能购臵同一数值。
卡未清空时，不能累计购臵。
N只表各购臵A立方，可分N次输入1--N只表，每次输入A立方。
同类表不能同时进行“购臵”与“用户卡恢复”操作。如先购臵、后恢复，则购臵量消失；如先恢复，则拒绝进行购臵操作。
不能在同类表中连续进行“用户卡恢复”操作，须购臵、插表后，才能进行下次“用户卡恢复”操作。
转存卡可将表中值取出，转输到另一表（或回输到同一表）。此卡用于用户表的维修与更换。各类转存卡限用于同类仪表。
初始化卡可清空表中数据，并将其初始化。
测试卡用于表的检测。
二、系统载入
本系统载入有以下两种方法：
一、点击桌面快捷方式。如下图，鼠标双击“智能IC卡多表管理”的快捷方式。也可选中该快捷方式后，点击鼠标右键，然后选中菜单中的“打开”项即可。
IC卡加油管理系统加油站基本操作步骤
IC卡加油管理系统加油站基本操作步骤
一、加油机上的IC卡相关操作
1、卡/非卡加油模式转换
(1) 非卡加油模式转换为卡加油模式
按设置键 → 输入密码8899 → 确定 → 按3键 → 按4键 → 输入密码666666 → 选择模式转换 → 按2键等待转换完成。
(2) 卡加油模式转换为非卡加油模式
按设置键 → 输入密码8899 → 确定 → 按3键 → 按4键 → 输入密码666666 → 选择模式转换 → 插入员工卡，输入密码1234 → 按2键等待转换完成。
2、上/下班
插入员工卡 → 按选择键 → 按点键→ 按确定键（需输入员工密码1234）。
二、PC机上的油站管理系统软件相关操作
1、交接班
警示：有加油机在加油时，禁止交班。
进入油站管理系统 → 等加油机数据传输完毕 → 按Ctrl+A → 出现“确认使用现金结账吗”提示后，点击“确定” → 点击“交班” → 按提示进行操作（等出现登录界面时，下一个班即可进行登录）。
2、数据传输
选择“数据传输”功能项 → 选择“上传交易和上传报表” → 点击“传输”。
3、员工卡充值
注意：充值时，员工卡插入读卡器的上插槽，黑色的授权卡插入读卡器的下插槽。
进入油站管理系统 → 选择“系统设置” → 选择“营业管理” → 登录 →
点击“卡储值” → 读卡 → 卡读取完毕后，输入充值金额。
另：关于油站管理系统其它功能的详细操作步骤，请参考《IC卡加油管理系统软件说明书》。

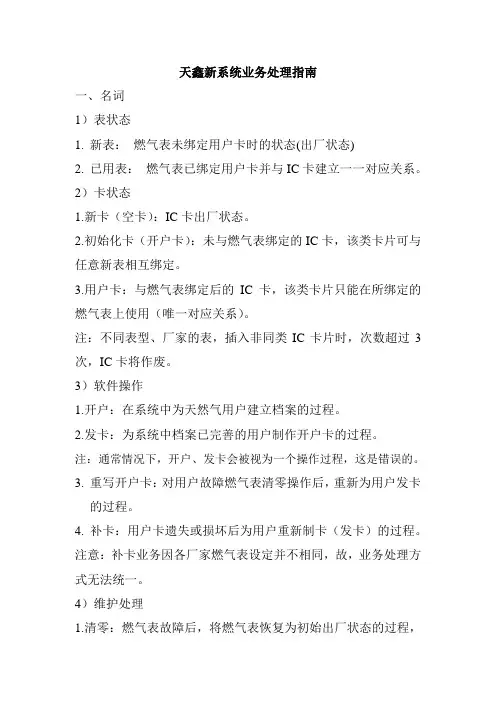

IC卡燃气系统业务指南
天鑫新系统业务处理指南
一、名词
1）表状态
1. 新表： 燃气表未绑定用户卡时的状态(出厂状态)
2. 已用表： 燃气表已绑定用户卡并与IC卡建立一一对应关系。
2）卡状态
1.新卡（空卡）：IC卡出厂状态。
2.初始化卡（开户卡）：未与燃气表绑定的IC卡，该类卡片可与任意新表相互绑定。
3.用户卡：与燃气表绑定后的IC卡，该类卡片只能在所绑定的燃气表上使用（唯一对应关系）。
注：不同表型、厂家的表，插入非同类IC卡片时，次数超过3次，IC卡将作废。
3）软件操作
1.开户：在系统中为天然气用户建立档案的过程。
2.发卡：为系统中档案已完善的用户制作开户卡的过程。
注：通常情况下，开户、发卡会被视为一个操作过程，这是错误的。
3. 重写开户卡：对用户故障燃气表清零操作后，重新为用户发卡的过程。
4. 补卡：用户卡遗失或损坏后为用户重新制卡（发卡）的过程。
注意：补卡业务因各厂家燃气表设定并不相同，故，业务处理方式无法统一。
4）维护处理
1.清零：燃气表故障后，将燃气表恢复为初始出厂状态的过程，
该过程将导致燃气表解除与已绑定IC卡的关系，呈现为“新表”状态。清零后的燃气表通过开户卡重新绑定IC卡。
2.换表：燃气表故障后，以新表更换旧表的过程，此时，无论燃气表是否为同一家厂家，都需通过开户卡绑定IC卡关系，如旧表与新表非同一生产厂商，还需在系统中做表型变更业务。
二、软件业务
1）用户档案
1.用气地址生成：根据用户所在的行政区域为用户生成物理地址信息的过程。
2.装表：将用户信息与用气地址绑定的过程。
3.发卡：用户信息完善后，为用户制作开户卡的过程。
4.过户：某一物理地址所绑定的用户发生变化时，重新绑定新用户信息的过程。
2）IC卡补卡业务操作规范
1.天鑫表
补卡：
（1）燃气表正常状态下（已用表未清零），用户卡遗失或损坏时，可直接为用户执行“补卡”操作，所补的IC卡，用户必须持卡认表后方能重新购气。（旧用户卡必须先执行卡回收功能）

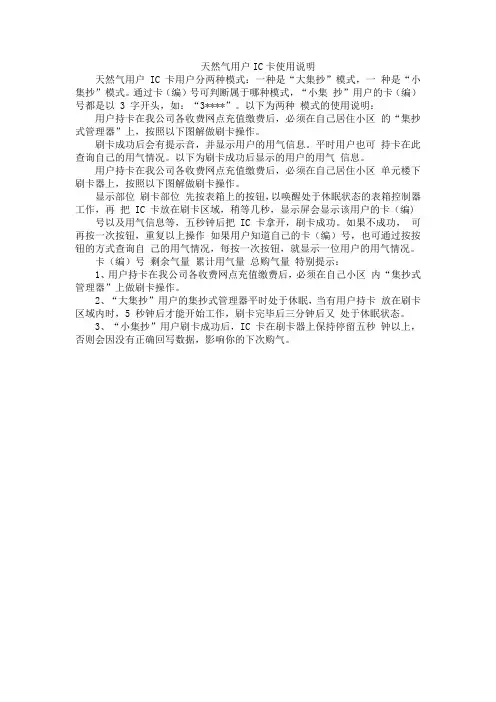

天然气用户IC卡使用说明
天然气用户IC卡使用说明
天然气用户 IC 卡用户分两种模式：一种是“大集抄”模式，一 种是“小集抄”模式。通过卡（编）号可判断属于哪种模式，“小集 抄”用户的卡（编）号都是以 3 字开头，如：“3****”。以下为两种 模式的使用说明：
用户持卡在我公司各收费网点充值缴费后，必须在自己居住小区 的“集抄式管理器”上，按照以下图解做刷卡操作。
刷卡成功后会有提示音，并显示用户的用气信息。平时用户也可 持卡在此查询自己的用气情况。以下为刷卡成功后显示的用户的用气 信息。
用户持卡在我公司各收费网点充值缴费后，必须在自己居住小区 单元楼下刷卡器上，按照以下图解做刷卡操作。
显示部位 刷卡部位 先按表箱上的按钮，以唤醒处于休眠状态的表箱控制器工作，再 把 IC 卡放在刷卡区域，稍等几秒，显示屏会显示该用户的卡（编)
号以及用气信息等，五秒钟后把IC 卡拿开，刷卡成功。如果不成功， 可再按一次按钮，重复以上操作 如果用户知道自己的卡（编）号，也可通过按按钮的方式查询自 己的用气情况，每按一次按钮，就显示一位用户的用气情况。
卡（编）号 剩余气量 累计用气量 总购气量 特别提示：
1、用户持卡在我公司各收费网点充值缴费后，必须在自己小区 内“集抄式管理器”上做刷卡操作。
2、“大集抄”用户的集抄式管理器平时处于休眠，当有用户持卡 放在刷卡区域内时，5 秒钟后才能开始工作，刷卡完毕后三分钟后又 处于休眠状态。
3、“小集抄”用户刷卡成功后，IC 卡在刷卡器上保持停留五秒 钟以上，否则会因没有正确回写数据，影响你的下次购气。
ZG-1型IC卡燃气表使用说明书
IC卡预付费燃气表使用说明书
1 概述
1.1 用途和适用X围
ZG1.6-1、ZG2.5-1型IC卡预付费燃气表（以下简称燃气表）是一种智能预付费式流量计量仪表，适用于压力X围为（0.5－20）kPa的天然气、液化气、城市管道煤气等可燃气质的流量累积计量，且可实现预付费管理。各种不同的规格可广泛应用于城镇居民家庭。
1.2 产品特点
燃气表使用智能化计量控制装置，具有防拆、抗磁场干扰、XX性强、可靠性高等优点。采用8位液晶显示读数，各种信息以中文显示，界面直观。
该表实行"一表一卡"制，加密系统完善，使用户利益得到保证。
1.3 型号与含义
1.4 产品规格
1.6m3/h；2.5m3/h Z G □ — □
设计序号
智能式 产品规格(公称流量)
燃气表 1.5 正常使用环境温度X围：-10℃～+40℃;
1.6 相对湿度：＜93%
1.7执行标准 GB/T6968-1997 CJ/T112-2000
1.8准确度等级 B级
2 主要结构与工作原理
2.1 结构
ZG1.6-1、ZG2.5-1型IC卡预付费燃气表是在基表基础上加装电子控制器组成的，电子控制器主要由控制模块、信号采集模块与阀门执行机构三部份组成。
2.2 工作原理
燃气表采用逻辑加密卡（简称IC卡）作为信息载体，当系统在电压监测电路的监测下正常工作时，控制模块从IC卡中读入数据，并进行数据交换，将燃气表的相关气量信息和工作状态等信息写入IC卡，并通过IC卡反馈到售气管理系统中。当用气时，控制模块接收来自采集模块的信号，对表内的气量信息作相应的计量处理，当表内剩余气量降至0时，控制模块发出关闭阀门的指令以切断气路，阻止用气，直到用户重新向燃气表输入所购的气量时，才可恢复用气，从而实现预付费管理。当控制模块接收到磁场干扰、过流等信号时，则会发出关阀指令以关断气路，并将燃气表相应的状态信息送到LCD显示，当用户插入IC卡时，控制模块会将这些状态信息写入IC卡，当再次购气时，售气管理系统会读取IC卡中的这些状态信息并存储到数据库，实现信息的反馈。
IC卡油站管理系统操作手册
目 录
第0章 系统概述 ................................................................................................................................. 1
第1章 系统设置 ................................................................................................................................... 2
1.1 系统设置的准备知识 ............................................................................................................... 2
1.2 营业设置 ................................................................................................................................... 5
1.3 内部卡管理 ............................................................................................................................. 10
1.4 系统维护 ................................................................................................................................. 14
IC卡智能电表管理系统软件使用说明书
洛阳银海科技有限公司 LOUYANG YINHAI INDUSTRALL CO.,LTD 银星IC卡智能电表管理系统软件 使 用 说 明 书 二〇〇六年八月 洛阳银海科技 IC卡水电表收费管理系统说明书
2 管 理 系 统 简 介 银星IC卡智能电表管理系统软件3.0版是专业化的电业综合管理的新一代管理系统。是在WIN95、WIN98、WIN2000操作系统环境下均可运行的人机对话操作界面，使操作员在使用管理系统过程中显的极其明了和亲切。 本管理系统适合社会各种用电单位进行现代化用电管理，能很大程度地提高工作效率，防止拖欠费款、促进经济效益、提高工作效率。在社区服务，物业管理上有很高的使用价值。 大规模数据管理——本管理系统可注册管理多达上万个IC卡电表用户，可以为每一个IC卡电表用户建立一套完整的电表IC卡消费档案，记录每一次用户消费情况。 完备的消费管理——除具备对IC卡的注册、加费、减费、IC卡上信息检测，还具有IC卡更换、电表更换、注销用户，逾期统计等管理功能。 详尽的查询功能——可以分别按用户编号、电表号、用户姓名、分组号、用户地址、用户电话、用户消费记录等多种查询方式进行用户档案，及消费记录的查询,并可将查询结果进行打印报表输出。 自动、提示打印功能――系统操作员可以根据自己的需 要，调整是自动打印收费单据还是给以提示进行打印收费单据。 报表打印功能——用户每发生一笔消费，既可打印出一套收费单据以作存查；还可按月、按年、按分组号打印汇总统计报表以作核查。 系统逾警功能――此功能对逾期天数内没有到物业管理部洛阳银海科技 IC卡水电表收费管理系统说明书
3 门进行消费的用户进行提示警告，并且可以将其打印报表输入，方便管理部门管理IC卡电表用户。 数据维护功能――系统操作员可以利用此功能对系统所管理的数据库进行定期、定时的进行数据备份、数据恢复、数据清理，以防数据库破坏而以及备用。 完备提示功能--管理系统操作员在操作本管理系统的过程中，如果操作方法不正确，管理系统将预以提示，只有按照正确的操作方式进行操作，管理系统才给以执行，并将数据执行结果进行保存、显示或者完全备份。 系 统 运 行 环 境 软件名称：银星IC卡智能电表管理系统软件 软件版本：VER 3.0 硬件要求：PII以上电脑，要求内存至少32MB(建议64MB)， 至少200MB的硬盘空间；配套IC卡读写器(数据端口与计算机串口连接，电源端口与计算机键盘接口或鼠标接口连接)。 软件要求：Windows95/98、Window2000或更高版本。 显示器：分辨率达到800 × 600以上的14"彩色显示器。 打印机：可打印多层标准窄行打印纸的针式打印机。 与本管理系统配套使用的相关硬件产品 ： 1、JYDD型预付费电表IC卡; 2、JYDD型预付费IC卡电表管理机； 3、JYDD型预付费IC卡单相电表和三相电能表； 洛阳银海科技 IC卡水电表收费管理系统说明书
燃气表IC卡使用方法
燃气表IC卡使用方法
IC卡燃气表，基本配置为燃气表1台、5号碱性电池3节（或2节）或锂电池1节、IC卡1张。
一、如何使用IC卡充值：
1、将IC卡插入控制器：按燃气表具上插卡指示标记（芯片面朝向）用卡，芯片朝上插卡；
2、当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读入表内，进行充值，当听到“嘀”声后，表示读卡完毕，阀门为打开状态，液晶屏轮流显示以下信息：
Ⅰ、读卡存入——最近一次读IC卡充值的气量
Ⅱ、存量——存量=原存量+IC卡读入量
Ⅲ、累计使用——表示该表从使用到目前的累计用量。
此时，可以拔出IC卡，充值成功。
二、查询相关使用信息：
将IC卡反向插入控制器插卡口，这时液晶显示器会轮流显示下列内容：累计使用、存量、最近一次读IC卡充值的气量（如果断电或系统复位后被置为0）。
三、如何透支用气：
当用户在燃气表内存的气量用完时，阀门自动关闭。使用透支后，在下次购气时，表具将自动扣除透支用气量。
四、特殊提示一览表：
