同步电动机经常出现的故障与原因分析报告
同步电动机经常出现的故障及原因分析
经常发现的故障现象有:①定子铁芯松动，运行中噪声大。②定子绕阻端部绑线崩断，绝缘蹭坏，连接处开焊，导线在槽口处端点断裂引起短路。③转子励磁绕组接头处产生裂纹、开焊绝缘局部烧焦。④转子线圈绝缘损伤，起动绕组笼条断裂。⑤转子磁极的燕尾楔松动、退出。⑥电刷滑环松动，风叶断裂等故障。
以上故障现象有的出现在同步电动机仅运行2—3年，甚至半年。一般认为是电动机制造质量问题。但许多电机制造厂，虽对制造工艺中的关键部位加强措施，但没有明显效果，故障现象仍然屡屡发生。
通过对同步电动机及励磁装置运行数据进行数理统计分析，对电动机起动，投励运行中的各种典型状态波形摄片，研究分析表明，同步电动机出现上述故障，不是制造问题，而是传统励磁技术存在缺陷。
2 传统励磁技术存在的缺陷
2.1 励磁装置起动回路及环节设计不合理
同步电动机励磁装置主回路中的主桥分为:全控桥式和半控桥式，下面分别以这两种方式分析。
①半控桥式励磁装置:由三只大功率晶闸管和一只大功率二极管组成，如图1所示。电动机在起动过程中，存在滑差，在转子线圈将感应-交变电势，其正半波通过ZQ形成回路，产生+if，其负半波则通过KQ，RF形成回路，产生-if，如图2所示，由于回路不对称，则形成的-if与+if也不对称，致使定子电流强烈脉动，波形如图3所示。使电动机因此而强烈振动，直到起动结束才消失。
②全控桥工励磁装置:由6只大功率晶闸管组成，如图4所示。
在起动过程中，随着滑差减小，当转速达到50%以上时，励磁感应电流负半波通路时通时断，同样形成+if与-if电流不对称从而形成脉振转矩，造成电动机强烈振动。
③投励时“转子位置角”不合理。无论是全控桥还是半控桥，电动机起动过程投励时，都产生
沉闷的冲击，这种冲击，同样会造成电机损害，这是“转子位置角”不合理所致。
以上所出现的脉振、投励时的冲击，并不一定一次性使电机损坏，但每次起动都会使电机产生疲劳，造成电机部损害，积而久之，必然造成电机部故障。
2.2 将GL型反时限继电器兼做失步保护
传流动磁装置将GL型继电器兼做失步保护，当电机失步时，它不能动作(如带风机类负载)或不及时动作(如带往复式压缩机类负载)，使电动机或励磁装置损坏。
①失励失步:是指同步电动机励磁绕组失去直流励磁或严重欠励磁，使同步电动机失去静态稳定，滑出同步，此时丢转不明显，负载基本不变，定子电流过流不大，电机无异常声音，GL型继电器往往拒动或动作时限加长，且失励失步值班人员-不易发现，待电动机冒烟时，已失步较长时间，已造成了电机或励磁装置损害。但不一定当场损坏电机，而是造成电机部暗伤，经常出现电机冒烟后，停机检查又查不出毛病，电机还可以再投入运行。
失励失步往往造成:起动绕组(阻尼条)过热，变形、开焊、甚至波及定子绕组端部。在转子回路还会产生高电压，造成励磁装置主回路元件损坏，引起灭磁电阻发热，严重时甚至造成整台励磁装置损坏。
②带励失步:周围大负荷起动，相邻母线短路等原因引起母线电压大幅度波动;或负载突增(如压缩机弊压、轧钢机咬冷钢);以上原因引起电动机短时间欠励磁或失励磁(如插接件接触不良)，引起失励失步，又过渡到带励失步，或在起动过程中过早投励等原因引起。
电动机带励失步，励磁系统虽仍有直流励磁，但励磁电流及定子电流强烈脉振，脉振频率随电机滑差而变化，使电动机遭受强烈脉振，有时产生电气共振和机械共振。定子电流脉振包络线的高峰值一般为电机额定电流Ie幅值的2~3倍，但其低谷值小于Ie，甚至可能接近为零，使GL型继电器“启动”又马上“返回”，如此反复，最终GL虽能动作，但长达几十秒，起不到保护作用。
带励失步造成:定子绕组绑线崩断，导线变酥，线圈表面绝缘层被振伤，继而过热，烧焦、烧环，甚至引起短路。转子励磁绕组接头处产生裂纹，出现过热、开焊、绝缘层烤焦:鼠笼条(直动绕组)断裂，与端环连接部位开焊变形，转子磁极的燕尾楔松动，退出;电刷滑环松动，定子铁芯松动噪声大，严重时出现断轴事故。 ③断电失步:是由于供电系统的自动重合闸ZCH装置，备用电源自动投入BZT装置动作或人工切换电源，使电动机暂时失去电源而导致的。它对电动机的危害是非同期冲击(包括非同期电流和转矩冲击)。这种冲击的大小与系统容量、线路阻抗、电源中断时间、负载性质，特别是与电源瞬停后又重新恢复瞬间的投入分离角θT密切相关。非同期冲击电流的最大值出现在θT=180+2nq时，一般高达电机出口三相短路冲击电流的1.4~1.8倍。非同期冲击转矩的最大值对于凸极式同步电动机，将出现在θT=(1300~1350)+2nπ时，对隐极式高速高步电动机，则出现在θT=(1200~1250)+2nπ时，一般可高达电机出口三相短路时量大瞬时短路冲击转矩的3倍左右，即为电机额定转矩的20-30倍左右。它将引起电机定子，转子绕组崩裂、绝缘、挤坏;大轴、轴销和连轴器扭坏，进而引起电机部短路，起火等事故。但当θT=2nπ+△θ时，非同期冲击小于电机出口三相短路冲击，不会引起电机损坏。
对于380V低压同步电动机，所在电网一般容量不大，加上变压器及线路阴抗相对较大。断电失步对电机冲击有限，一般不加断电失步保护。
④励磁装置的控制部分存在设计不合理环节。
控制部分经常出现晶闸管误导通、脉冲丢失、三相电流丢波缺相、不平衡、励磁不稳定，引起电机失励。同时插接件接触不良。
3 同步电动机采用的励磁新技术
对同步电动机传流励磁装置进行技术改进，采用电脑、数字技术研制成综合控制器，代替原 控制插件，面板采用薄膜按键。性能稳定、信号显示直观，便于值班人员监控。综合控制器采用了下列新技术。
3.1 主电路的改进
改进后的励磁主电路采用无续流二极管新型半控桥式整流电路，如图5所示。合理选配灭磁电阻RF，分极稳定KQ的开通电压，当电动机在异步驱动状态时，使KQ在较低电压下便开通，电动机具有良好的异步驱动状态，有效消除了传统励磁装置在电动机异步暂态过程中所存在脉振，满足带载起动及再整步的要求;而当电动机在同步运行状态时，KQ在通过电压情况下才开通。既保护元器件，又在正常同步运行时，KQ不误导通。
3.2 电机在起动及再整步过程中
按照“准角强励磁整步”的原则设计。准角强励磁系指电机转速进入临界滑差，按照电动机投励瞬间在转子回路中产生的磁场与定子绕组产生的磁场互相吸引力最大(即定子磁场的N、S极分别与转子绕组产生的S、N极相吸)。在准角时投入强励，使吸引力进一步加大，这样电机进入同步便轻松、快速、平滑、无冲击。投励时的滑差大小，可通过数字式功能开关设定，改造后的电动机起动及投励过程的波形见图6 所示。
对于某些转速较低、凸极转矩较强的电机空载或特轻载起动时，往往在尚未投励的情况下便进入同步，装置具有凸极投励回路，在电机进入同步后1~2秒自动投磁电机进入同步后，电脑系统自动控制励磁电压由强磁恢复到正常励磁。 3.3 选用数字触发器，提高触发脉冲的精度
选用数字触发器8253，提高了触发脉冲信号的精确度。当同步信号回路出现上升过零时，采用延时结束立即由硬件输出脉冲的方式，当满足投励条件后，电脑发出触发脉冲指令，经专用集成块功放由脉冲变压器输出——宽脉冲，触发可控硅。
在同步信号及主回路处于正常的情况下，电脑系统能保证主电路三相电压波形平衡，具有自动平衡系统。
为使电动机中励磁电压不致过高、过低或失控，在控制电路中设有1K、2K、3K功能开关，其中:1K用来设定励磁电压的上限;2K用来设定电机正常运行时的励磁电压;3K用来设定励磁电压的下限。投励时，首先按1K强励设定值运行1秒，然后自动移至正常励磁所设定的位置上。
采用数字化薄膜面板开关，按动上升键或下降键，可在1K及3K所设定的围调整励磁电压大小。采用电脑控制及数字开关，使装置性能稳定，完全消除了电位器调节所带来的温漂、跳跃、卡死及易受干扰的弊端。
3.4 电脑系统智能分析失步信号，准确可靠地动作
当同步电动机失步时，在其转子回路产生不衰减的交变电流分量，通过测取转子励磁回路分流器上的交变电流毫伏信号，经放大变换后输入电脑系统，对其波形进行智能分析，准确、快速地判断电动机是否同步，对于各类失步，不论其滑差大小、装置均能准确动作。 根据其具体情况动作于灭磁一再整步，或启动后备保护环节动作跳闸。如电机未失步，则不论其如何振荡，装置均不动作。图7是同步电动机转子回路的几种典型波形，图中(a)、(b)、(c)为电动机已失步，励磁回路出现了不衰减不交变电流信号，失步保护快速准确动作，(d)是同步振荡，电动机未失步，失步保护应不误动作。对旧电机或已受暗伤的电动机，有时会出现转子回路开路，此时励磁回路电流突然下降为零。失步保护也快速动作。
3.5 失步自动再整步
电动机失步后，立即停发触发脉冲，励磁控制继电器LCJ吸合(如图8所示)，断开励磁接触器控制回路及励磁主回路，待整流主桥路晶闸管关断后，LCJ释放，电机进入异步驱动状态，装置自动使KQJ继电器入于释放状态，通过KQJ的常闭接点，使晶闸管KQ在很低电压下便开通，以改善电动机异步驱动特性。
合理选择灭磁电阻RF，使电动机异步驱动特性得到改善，电机转速上升，电机转速上升，待进入临界差后，装置自动励磁系统，按准角强励磁对电动机实施整步，使其恢复到同步状态。
当时电动机短时失去电源，在恢复电源的瞬间可能造成非同期冲击，由防冲击检测环节送给综合控制器一对FCJ接点，电脑接收到FCJ接点传递来的信号后，将同样动作于灭磁—异步驱动—再整步。
3.6 失控检测
如触发脉冲回路断线或接触不良，造成脉冲丢失，控制回路同步电源缺相，主回路元件损坏(如熔断器熔断)，造成主回路三相不平衡，缺相运行，但未造成电机失步，装置能及时检测到，若10秒后故障仍未消除，装置就控制报警继电器BXJ闭合，通过其接点，接通报警回路，并使面板上“失控”信号指示灯亮，发出声光报警信号。
失控及缺相测，是利用电动机进入同步后的直流励磁电压波形，通过对其智能分析，图9是几种典型的励磁电压波形，(a)、(b)均为正常运行，图(c)为缺相运行，图(d)为失控运行。
3.7 晶闸管KQ误导通检测
综合控制器设计时，采取对FQ的开通电压实行分级整定，即电动机在起动过程及失步后的异步驱动暂态过程中，为改善电机的异步驱动特性，使KQ在很低电压下开通;在电机进入同步后，KQ开通电压设定值较高，处于阻断状态，RF无电流通过，是为了保护电机、晶闸管、二极管、防上过电压，只有在过电压情况下方可开通。
为避免KQ因过压设定值太低，或开通后关不断，造成灭磁电阻RF长时间通过电流而过热，装置设有KQ误导通检测装置。若KQ未导通，在KQ与RF回路，直流励磁电压全部降在KQ上，在灭磁电阻RF上无电压，处于冷态;一旦KQ导通，直流电压降落在RF上，装置继电器RFJ线圈吸合(见图8)，其接点信号输入电脑系统，电脑接收到KQ导通信号(即RFJ接点信号)后，对于因过压引起的导通，电脑会指令其过压消失后自动关断。对因电压设定值太低造成的KQ误导通，或导通后关不断，电脑会指令报警继电器BXJ闭合，通过其接点接通报警回路，并控制面板上“KQ误导通”信号灯亮，发出声光信号提请操作人员检查处理。

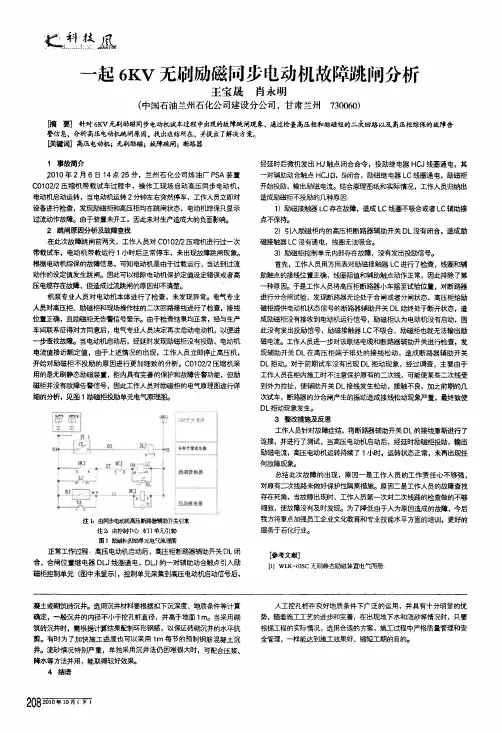

一起6kv无刷励磁同步电动机故障跳闸分析
《。塑。签凰
一起6KV无刷励磁同步电动机故障跳闸分析王宝晟肖永明(中国石油兰州石化公司建设分公司，甘肃兰州730060)【摘要]针对6Kv无刷励磁同步电动机试车过程中出现的故障跳闸现象，通过检查高压柜和励磁柜的二次回路以及高压柜综保的故障告警信息，分析高压电动机跳闸原因。找出症结所在，并提出了解决方案。泼÷键词]高压电动机；无$m劢磁；故障跳闸；断路器1事故简介2010年2月6日14点25分，兰州石化公司炼油厂PSA装置C0102／2压缩机带载试车过程中，操作工现场启动高压同步电动机，电动机启动运转，当电动机运转2分钟左右突然停车，工作人员立即对设备进行检查，发现励磁柜和高压柜均在跳闸状态，电动机综保只显示过流动作故障。由于装置未开工，因此未对生产造成大的负面影响。2跳闸原因分析及故障查找在此次故障跳闸前两天，工作人员对C0102／2压缩机进行童一次带载试车，电动机带载运行1小时后正常停车，未出现故障跳闸现象。根据电动机综保的故障信息，可知电动机是由于过载运行，当达到过流动作的设定值发生跳闸。因此可以排除电动机保护定值设定错误或者高压电缆存在故障，但造成i妨咧l闸的原因却不清楚。机泵专业人员对电动机本体进行了检查，未发现异常。电气专业人员对高压柜、励磁柜和现场操作住的二次回路接线进行了检查，接线位置正确，目励磁柜无告警信号显示。由于检查结果均正常，经与生产车间联系征得．ml-方同意后，电气专业人员决定再次启动电动机，以便迸—步查找故障。当电动机启动后，经延时发现励磁柜没有投励，电动机电流值接近额定值，由于上述情况的出现，工作人员立即停止高压机，开始对励磁柜不投励的原因进行更加细致的分析。C0102／2压缩机采用的是无刷静态励磁装置，柜内具有完善的保护和故障告警功能，但励磁柜并没有故障告警信号，因此工作人员对励磁柜的电气原理图进行详细的分析，见图1励磁柜投励单元电气原理图。
注1．由同步电动机高压断路器辅助开关引来注2：由控制竹0qII单元引带圈1励磁柏投劢单元电气原理图正常工作过程：高压电动机启动后，高压柜断路器辅助开关DL闭合，合闸位置继电器DLJ线圈通电，DU的一对辅助动合触点引入励磁柜控制单元(图中未显示)，控制单元采集到高压电动机启动信号后，经延时后微机发出HJ触点闭合命令，投励继电器HCJ线圈通电，其一对辅助动合触点HCJ(3，5}闭合，励磁继电器LC线圈通电，励磁柜开始投励，输出励磁电流。结合原理图纸和实际情况，工作人员归纳出造成励磁柜不投励的几种原因：1)励磁接触器LC存在故障，造成LC线圈不吸合或者LC辅助接点不保持。2)引入励磁柜内的高压柜断路器辅助开关DL没有闭合，造成励磁接触器LC没有通电，线圈无法吸合。3)励磁框控制单元内部存在故障，没有发出投励信号。首先，工作人员用万用表对励磁接触器LC进行了检查，线圈和辅助触点的接线位置正确，线圈阻值和辅助触点动作正常，因此排除了第一种原因。于是工作人员将高压柜断路器小车摇至试验位置，对断路器进行分合闸试验，发现断路器无论处于合闸或者分闸状态，高压柜给励磁柜提供电动机状态信号的断路器辅助开关DL始终处于断开状态，造成励磁柜没有接收到电动机运行信号，励磁柜认为电动机没有启动，因此没有发出投励信号，励磁接触器LC不吸合，励磁柜也就无法输出励磁电流。工作人员进一步对该联络电缆和断路器辅助开关进行检查，发现辅助开关DL在高压柜端子排处的接线松动，造成断路器辅助开关DL拒动。对于前期试车没有出现DL拒动现象，经过调查，主要由于工作人员在柜内施工时不注意保护原有的二次线，可能使某些二次线受到外力拉扯，使辅助开关DL接线发生松动，接触不良，加之前期的几次试车，断路器的分合闸产生的振动造成接线松动现象严重，最终致使DL拒动现象发生。3整改措施及反恩工作人员针对故障症结，将断路器辅助开关DL的接线重新进行了连接，并进行了测试，当高压电动t几启动后，经延时励磁柜投励，输出励磁电流，高压电动机运转持续了1小时，运转状态正常，未再出现任何故障现象。总结此次故障的出现，原因一是工作人员的工作责任心不够强，对原有二次线路未做好保护性隔离措施。原因二是工作人员的故障查找存在死角，当故障出现时，工作人员第一次对二次线路的检查做的不够细致，使故障没有及时发现。为了降低由于人为原因造成的故障，今后我方将重点加强员工企业文化教育和专业技能水平方面的培训，更好的服务于石化行业。
同步电动机转子失磁及定子频率变化对运行的影响
工作研究
—52
—同步电动机转子失磁及定子频率变化对运行的影响
姜巍
（佳木斯电机股份有限公司，黑龙江佳木斯154002）
摘要：同步电动机转子的励磁方式通常采用电励磁的方式，由于整流桥故障或电机转子断线，就会导致转子失磁，另外电网频率
的变化也会对正常带载运行的电机产生非常大的影响，下面对在这两种常见情况分别发生时在电机内部产生的影响进行分
析，以便读者对这一现象有更直观的了解，有一定的实际使用指导意义。
关键词：频率变化；转子失磁；附加转矩；过电流
引言
由于电力系统波动，会导致作用于电机端的频率发生变化，
另外励磁系统中带有无刷励磁结构，旋转整流模块安装在电机转
子上，散热变差，这就导致额定运行时对电机的各项性能产生非
常重要的影响，严重时可能导致停机事故的发生，影响实际的生
产，下面我们具体分析这两种情况对电机性能的影响情况，频率
在哪些范围内可以短暂运行、哪些情况必须停机排除故障。
1转子失磁对同步电动机的影响
同步电动机正常运行时，定子旋转磁场拉着转子磁场以同步
转速运转，这种驱动性质的同步电磁转矩与转子轴上的机械负载
转矩相平衡。失磁时，转子磁场衰减，同步电磁转矩减小，由于
负载转矩不变，转子开始减速，出现失步，此时转子就和定子旋
转磁场有了相对运动，在阻尼绕阻和励磁绕组(不开路时)以及转子
表面感应出交流电流，这个电流与定子旋转磁场相互作用产生异
步电磁转矩，异步电磁转矩为驱动转矩，拖动转子以低于同步转
速的速度旋转，进入异步运行状态。
定子电流升高并出现波动
定子电流升高可以这样理解:电动机失磁后，由于它所拖动的
机械负载不变，定子电流中的有功分量几乎不变；而同步电动机
的气隙较大，异步运行时，需从电网吸取大量的无功电流来励磁，
因此，定子电流可能超过额定值。定子过电流一般不会很大，约
为额定电流的1.2倍左右。
定子电流波动的原因是由于转子中的交流电流以及转子的直
轴、交轴磁路不对称所引起。异步运行时，转子励磁绕组中感应
出一个频率为sf1的单相交流电流，这个电流产生脉动磁场，该磁

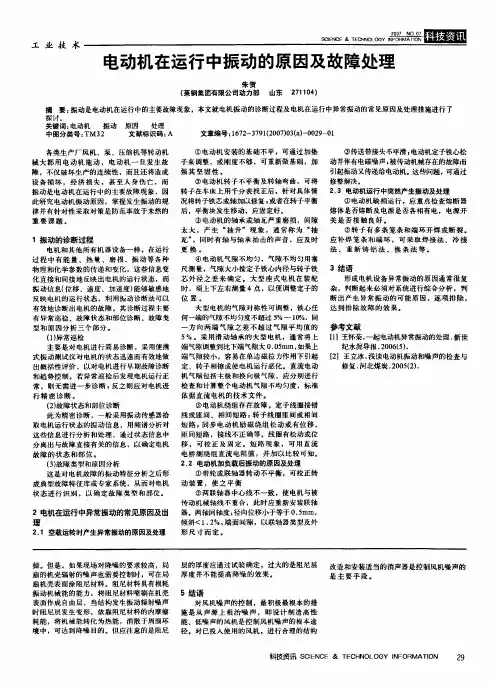

电动机在运行中振动的原因及故障处理
工业技术2007NO.07SCI〔NCE&丁〔0翎NO()3丫IN「以刁MA刊ON
电动机在运行中振动的原因及故障处理
朱贺(莱钢集团有限公司动力部山东271104)
摘要:振动是电动机在运行中的主要故障现象，本文就电机振动的诊断过程及电机在运行中异常振动的常见原因及处理措施进行了
探讨。关键词:电动机振动原因处理中图分类号:TM32文献标识码:A文章编号:1672一3791(2007)03(a卜0029一01
各类生产厂风机、泵、压缩机等转动机
械大都用电动机拖动，电动机一旦发生故
障，不仅破坏生产的连续性，而且还将造成
设备损坏，经济损失，甚至人身伤亡，而
振动是电动机在运行中的主要故障现象，因
此研究电动机振动原因，掌握发生振动的规
律并有针对性采取对策是防范事故于未然的
重要课题。
1振动的诊断过程
电机和其他所有机器设备一样，在运行
过程中有能量、热量、磨损、振动等各种
物理和化学参数的传递和变化，这些信息变
化直接和间接地反映出电机的运行状态，而
振动信息(位移、速度、加速度)能够敏感地
反映电机的运行状态，利用振动诊断法可以
有效地诊断出电机的故障。其诊断过程主要
有异常巡检、故障状态和部位诊断、故障类
型和原因分析三个部分。
(1)异常巡检主要是对电机进行简易诊断，采用便携
式振动测试仪对电机的状态迅速而有效地做
出概括性评价，以对电机进行旱期故障诊断
和趋势控制。若异常巡检后发现电机运行正
常，则无需进一步诊断。反之则应对电机进
行精密诊断。
(2)故障状态和部位诊断
此为精密诊断，一般采用振动传感器拾
取电机运行状态的振动信息，用频谱分析对
这些信息进行分析和处理，通过状态信息中
分离出与故障直接有关的信息，以确定电机
故障的状态和部位。
(3)故障类型和原因分析
这是对电机故障的振动特征分析之后形
成典型故障特征库或专家系统，从而对电机
状态进行识别，以确定故障类型和部位。①电动机安装的基础不平，可通过加垫
子来调整，或刚度不够，可重新做基础，加
强其坚固性。②电动机转子不平衡及转轴弯曲，可将

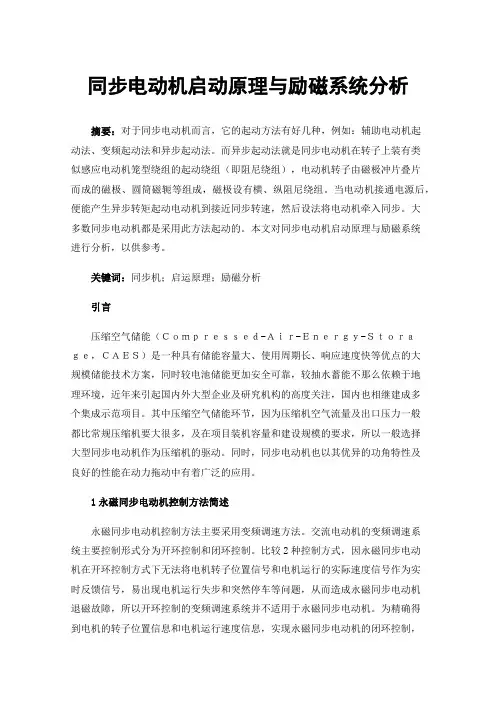

同步电动机启动原理与励磁系统分析
同步电动机启动原理与励磁系统分析
摘要：对于同步电动机而言，它的起动方法有好几种，例如：辅助电动机起动法、变频起动法和异步起动法。而异步起动法就是同步电动机在转子上装有类似感应电动机笼型绕组的起动绕组（即阻尼绕组），电动机转子由磁极冲片叠片而成的磁极、圆筒磁轭等组成，磁极设有横、纵阻尼绕组。当电动机接通电源后，便能产生异步转矩起动电动机到接近同步转速，然后设法将电动机牵入同步。大多数同步电动机都是采用此方法起动的。本文对同步电动机启动原理与励磁系统进行分析，以供参考。
关键词：同步机；启运原理；励磁分析
引言
压缩空气储能（Ｃｏｍｐｒｅｓｓｅｄ-Ａｉｒ-Ｅｎｅｒｇｙ-Ｓｔｏｒａｇｅ，ＣＡＥＳ）是一种具有储能容量大、使用周期长、响应速度快等优点的大规模储能技术方案，同时较电池储能更加安全可靠，较抽水蓄能不那么依赖于地理环境，近年来引起国内外大型企业及研究机构的高度关注，国内也相继建成多个集成示范项目。其中压缩空气储能环节，因为压缩机空气流量及出口压力一般都比常规压缩机要大很多，及在项目装机容量和建设规模的要求，所以一般选择大型同步电动机作为压缩机的驱动。同时，同步电动机也以其优异的功角特性及良好的性能在动力拖动中有着广泛的应用。
1永磁同步电动机控制方法简述
永磁同步电动机控制方法主要采用变频调速方法。交流电动机的变频调速系统主要控制形式分为开环控制和闭环控制。比较2种控制方式，因永磁同步电动机在开环控制方式下无法将电机转子位置信号和电机运行的实际速度信号作为实时反馈信号，易出现电机运行失步和突然停车等问题，从而造成永磁同步电动机退磁故障，所以开环控制的变频调速系统并不适用于永磁同步电动机。为精确得到电机的转子位置信息和电机运行速度信息，实现永磁同步电动机的闭环控制，目前主要采用的方法是在电机的转轴上安装高精度的传感器。其中，电梯行业常见的传感器主要为光电编码器来检测电机的转子位置信息和电机转速。FOC控制是一种使用变频器来控制三相交流电机的技术。该方法通过调整输出频率、输出电压和变频器的角度来实现对电机功率的控制。其主要特点与直流电机相似,可以分别控制电机的磁场和扭矩。由于在控制操作中,三相输出电流和电压表示为矢量,因此称为矢量控制。矢量控制技术是电梯电机驱动领域的主要控制技术,该技术相对成熟。DTC控制方法是继矢量控制方法之后开发的交流电压和变频器的另一种高动态功率方法。永磁同步电机的DTC控制基于异步电机的DCT控制,逐步转向弱磁控制和同步电机控制。与矢量控制技术相比,直接转矩控制不需要转换坐标系,不需要对定子电流的磁场和转矩分量进行闭环控制,也不需要脉冲宽度调制单元，但该控制技术稳态转矩脉动较大，暂时不适用于电梯转矩平稳度要求较高的电梯主机控制领域，但若突破这一难题后，DTC控制技术将是电梯领域永磁同步主机控制技术的未来发展方向。

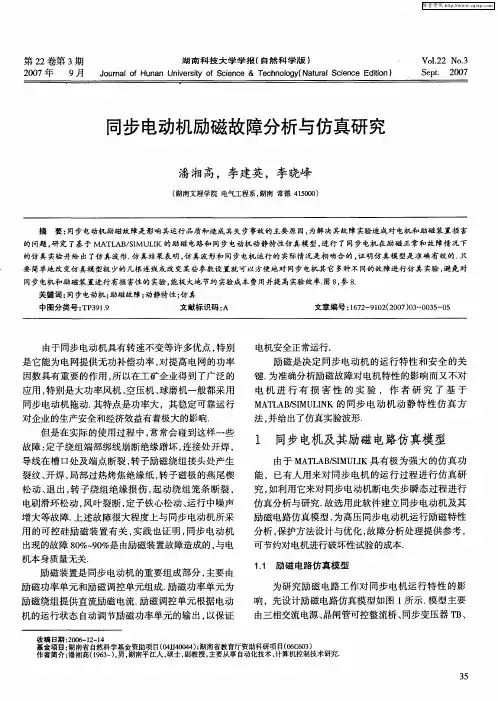

同步电动机励磁故障分析与仿真研究
