《机械设计基础》全套PPT课件(完整版)

未知驱动探索，专注成就专业

1

机械设计基础全套PPT课件（完整版）

简介

《机械设计基础》是一门介绍机械设计基本理论和方法的课程。本套PPT课件是全套课程的完整版，旨在帮助学生全面了解机械设计的基础知识和技术，培养学生的机械设计能力。

课件目录

1. 机械设计基础概述

– 机械设计概述

– 机械设计的重要性

– 机械设计的基本流程

2. 材料与力学基础

– 材料工程概述

– 材料的力学性能

– 弹性力学基础未知驱动探索，专注成就专业

2

– 塑性力学基础

3. 物体的几何参数

– 几何图形的表示方法

– 构建三维几何模型

– 几何参数的计算与分析

4. 连接零件的设计

– 轴的设计

– 轴承的选择与设计

– 轴承的寿命计算

5. 传动装置的设计

– 齿轮传动

– 带传动

– 传动装置的计算与优化

6. 结构件的设计未知驱动探索，专注成就专业

3

– 结构件的设计原则

– 加工工艺与工装设计

– 结构件的计算与优化

7. 机械设计的检查与验证

– 设计的检查原则

– 设计验证的方法

– 机械设计的可靠性分析

8. 机械设计的案例分析

– 常见机械设计案例分析

– 机械设计的创新与应用

学习建议

1. 注重课堂笔记的整理，重点记录课程重要概念和公式。

2. 完成课后习题和实践任务，巩固所学知识。未知驱动探索，专注成就专业

4

3. 多查阅相关参考书籍和资料，拓宽机械设计的知识面。

4. 参加实验室和工程实习，锻炼机械设计实际操作能力。

5. 加强与同学的讨论和交流，共同学习、提高。

结语

《机械设计基础》全套PPT课件是学习这门课程的重要辅助资料，帮助学生快速全面掌握机械设计的基础理论和方法。通过学习本课程，学生能够了解机械设计的基本原理，掌握机械设计的基本流程和方法，并在实际应用中能够独立进行机械设计与分析。希望本套课件对学生的机械设计学习有所帮助，祝愿大家学习顺利！

机械设计基础培训课件

机械设计基础培训课件是面向机械设计工程师的一种教育资源，它提供了丰富的学习工具和知识资源，帮助机械设计工程师深入了解机械设计的基本理论和技能知识。这种培训课件包含了大量的图片、视频、动画和交互式学习体验，它是一种创新性和多样性的学习方式，能够促进机械设计工程师的学习和成长，提高他们的设计能力和创造力。

在机械设计基础培训课件中，一般会涵盖机械设计的各个方面，包括设计方法、设计理论、材料力学、机械结构、动力学、控制系统等课题。这些课题是机械设计工程师必须掌握的知识，也是后期深入学习机械设计的必要基础。

机械设计基础培训课件采用许多交互式学习的方式，如实时模拟、三维建模、实验模拟等，这样可以更好地帮助机械设计工程师理解机械设计的相关知识。比如说，在机械设计课程中，机械工程师可以使用实时模拟技术来学习机构设计、运动分析和力学分析等领域。此外，还有一些三维建模软件，如Autodesk、SolidWorks、PTC Creo等，可以帮助机械工程师直观地了解零件和装备的功能、构造和细节。

机械设计基础培训课件中还包括一系列的实验和案例分析，这些实验和案例可以帮助机械设计工程师更好地掌握机械设计的基本原理和技能。这些实验和案例中，很多都是基于真实的问题和需求进行模拟和设计的，这样机械设计工程师可以通过真实场景的模拟和设计，更好地掌握机械设计的基本原理和技能。

机械设计基础培训课件在帮助机械设计工程师掌握机械设计的基本原理和技能的同时，也提供了许多有关实践应用和创新的相关知识和信息。随着技术的不断革新和社会的不断变化，机械设计工程师需要不断学习和掌握最新的机械设计知识和技术，以应对不同的需要和需求。因此，在机械设计基础培训课件中，注重实践和创新的教学方法和理念尤为重要。

总之，机械设计基础培训课件是机械设计工程师必备的重要资源和工具，它可以帮助机械设计工程师全面掌握机械设计的基本理论和技能，提高他们的设计能力和创造力，并开发出更好的机械产品和设备。在未来，机械设计基础培训课件将继续发展和创新，成为机械设计工程师不可或缺的教育资源和工作工具。

机械设计authware课件

- 1 - 机械设计authware课件

本教程提供机械设计authware课件，主要包括以下内容：

1. Authware基础知识介绍：讲解Authware的概念、原理、特点以及应用范围。

2. Authware的建模方法：详细介绍Authware的建模方法，包括几何建模、拓扑建模、运动学建模等。

3. Authware的分析方法：介绍Authware的分析方法，包括力学分析、动力学分析以及热力学分析等。

4. Authware的优化设计：介绍Authware的优化设计方法，包括基于遗传算法和神经网络的优化设计方法。

5. Authware的应用实例：通过具体的案例演示，展示Authware在机械设计中的应用，如汽车零部件设计、航空发动机设计等。

6. Authware的未来发展：展望Authware在未来的发展方向，如人工智能、虚拟现实等技术的应用，以及在智能制造、智能设计等领域的应用。

本教程旨在为从事机械设计、自动化等领域的工程师、学生提供一个系统全面的Authware课程，帮助读者深入掌握Authware的理论和应用方法，提高机械设计的技能和水平。

xy机械设计课件第7章要点

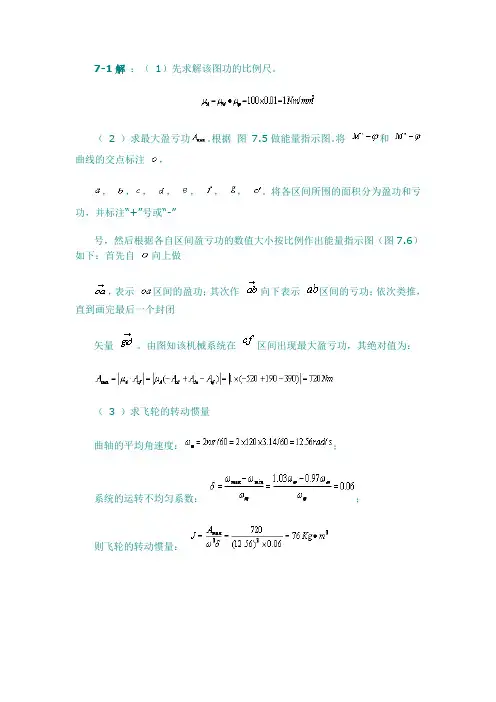

7-1解：（ 1）先求解该图功的比例尺。

（ 2 ）求最大盈亏功。根据图 7.5做能量指示图。将和

曲线的交点标注，

，，，，，，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”

号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做

，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭

矢量。由图知该机械系统在区间出现最大盈亏功，其绝对值为：

（ 3 ）求飞轮的转动惯量

曲轴的平均角速度：；

系统的运转不均匀系数：；

则飞轮的转动惯量：

图 7.5 图7.6

7-2

图 7.7 图7.8

解：（ 1）驱动力矩。因为给定为常数，因此为一水平直线。在一个运动循环中，驱动力矩所作的功为，它相当于一个运动循环所作的功，即：

因此求得：

（ 2）求最大盈亏功。根据图 7.7做能量指示图。将和

曲线的交点标注，

，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏

功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功；

其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。

由图知该机械系统在区间出现最大盈亏功。

欲求，先求图7.7中的长度。如图将图中线1和线2延长交于点，那么在中，相当于该三角形的中位线，可知。又在中，，因此有：

，则

根据所求数据作出能量指示图，见图 7.8，可知最大盈亏功出现在段，则。

（ 3）求飞轮的转动惯量和质量。

7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为

，则若将飞轮

安装在电动机轴上，飞轮的转动惯量为：

7-4解：（ 1）求安装在主轴上飞轮的转动惯量。先求最大盈亏功。因为是最大动能与最小

机械制造系统自动化培训课件

1. 简介

机械制造系统自动化是指利用计算机技术和自动化设备，将机械制造过程中的生产、加工、装配等环节自动化，从而提高生产效率和产品质量的一种方法。本课程旨在介绍机械制造系统自动化的基本概念和原理，以及在实际应用中的相关技术和方法。

2. 机械制造系统概述

2.1 机械制造系统的定义

机械制造系统是指利用机械、电子和信息技术等资源，通过一系列的工艺和操作，将原材料转化为最终产品的生产系统。它通常由多个部件和子系统组成，包括物料处理、加工设备、自动化控制系统等。 2.2 机械制造系统自动化的优势

• 提高生产效率：机械制造系统自动化能够实现高效的生产流程和操作，减少人力成本，提高生产效率。

• 提升产品质量：自动化系统可以提供更加精确和稳定的加工过程，从而提高产品的一致性和质量。

• 降低生产成本：自动化系统能够减少废品和不良品的产生，提高资源利用率，降低生产成本。

2.3 机械制造系统自动化的应用领域

机械制造系统自动化广泛应用于各个行业和领域，包括汽车制造、机床加工、电子设备制造等。它不仅可以提高生产效率和产品质量，还可以实现柔性生产和定制化生产。 3. 机械制造系统自动化技术

3.1 传感器与控制器

传感器是机械制造系统自动化的关键组成部分，它能够感知和测量物理量，如温度、压力、速度等，并将其转换成电信号。控制器则根据传感器的信号进行逻辑判断和控制操作，实现自动化的生产过程。

3.2 PLC控制系统

PLC（可编程逻辑控制器）是一种常用的自动化控制设备，它能够根据预先编写的程序逻辑来控制机械设备的运行。PLC控制系统具有可编程、可扩展和可靠性高的特点，被广泛应用于机械制造系统中。

3.3 机器视觉系统

机器视觉系统是利用摄像机和图像处理技术，对机械制造过程中的零部件和产品进行检测和识别的技术。它能够实现自动化的质量控制和故障检测，提高产品质量和生产效率。 4. 机械制造系统自动化的设计与实施

机械设计基础课件

在机械设计基础课程中，学生将学习机械设计的基本原理和方法。本课件将介绍机械设计的基础知识、设计流程以及机械设计中常用的工具和软件。通过学习本课件，学生将能够掌握机械设计的基本技能，为今后的机械设计实践打下良好的基础。

一、机械设计的基础知识

1. 机械设计的定义和作用

机械设计是指根据设定的功能要求和技术要求，通过合理选择材料、传动形式、结构形式等，设计出符合要求的机械产品或系统。机械设计的目标是实现产品的功能要求、提高产品的性能指标以及确保产品的稳定可靠性。

2. 机械设计的基本原理

机械设计的基本原理包括力学原理、材料力学原理、热力学原理等。学生在机械设计基础课程中需要学习这些原理，并将其应用于实际的机械设计中。

3. 机械设计中的常用术语和符号

在机械设计中，有一些常用的术语和符号，如轴线、中心距、齿轮模数等。学生需要熟悉这些术语和符号的含义，并能够正确应用于机械设计实践中。

二、机械设计的流程 1. 需求分析和概念设计

在机械设计开始之前，需要进行需求分析，明确设计的功能、性能和外观要求。在需求分析的基础上，进行概念设计，生成多个设计方案。

2. 详细设计和计算分析

从众多的概念设计方案中选择一个最优的设计方案，并进行详细设计。详细设计包括零部件的尺寸确定、结构设计、配合设计等。在详细设计过程中，需要进行计算分析，验证设计的性能和可靠性。

3. 零部件的制造和装配

根据详细设计的结果，制造各个零部件，并进行装配。在制造和装配过程中，需要考虑材料的选择、加工工艺以及装配的工艺等。

4. 试验和验证

完成机械产品的制造和装配后，需要进行试验和验证。通过试验和验证，可以验证设计的性能和可靠性，并对设计进行改进。

三、机械设计中常用的工具和软件

1. CAD软件

CAD（计算机辅助设计）软件是机械设计中常用的工具。学生需要学习CAD软件的基本操作，并能够利用CAD软件进行机械设计。

机械系统仿真

摘要：

本次课程设计主要事运用机械三维设计软件Solidworks

的COSMOSMotion 插件机械仿真，COSMOSMotion 可将物理运动与SolidWorks 中的装配体信息相结合通过将载荷从COSMOSMotion 无缝传入COSMOSWorks，可以直观显示零部件在单个时间点或整个仿真周期内的应力和位移。完成运动模拟运行后，COSMOSMotion 可提供各种结果可视化工具。通过这些工具，您可获得有关设计性能的高价值分析信息。

通过仿真的学习，我们可以初步了解仿真的基本思想及原理，对于三维设计系统仿真软件的使用也有一定初步的了解及其应用。

摘要---------------------------------------1

第一章机械方针的目的意义及任务

一．机械系统仿真的目的意义-----------------3

二．机械系统仿真的任务---------------------3

第二章机械仿真内容分析

一．平面连杆机构的运动仿真---------------------6

二．活塞式压气机的运动仿真---------------------8

三．凸轮机构运动学与动力学仿真----------------11

四．齿轮机构运动学与动力学仿真----------------14

第三章．总结与体会-------------------------16

参考文献-----------------------------------16

第一章机械系统仿真的目的意义及任务

一．机械系统仿真的目的意义

利用机械系统仿真软件，工程师可以在计算机上建立机械系统的模型，对模型进行各种动态性能分析，然后改进或优化样机设计方案。

机械系统仿真就是一总虚拟样机技术，其核心是利用计算机辅助分析技术进行机械系统的运动学和动力学分析，以确定系统及其各构件的在任意时刻的位置、速度和加速度，同时通过求解代数方程组来确定引起系统及其各构件运动所需要的作用力和反作用力。

计算机机械设计课件

作为人工智能语言模型，我可以为你提供有关计算机机械设计的一些基础知识和课程要点，通常同学们要求的主要是对机械课程的详细介绍和教学内容的概述，一些案例实例等。下面是一个简要的计算机机械设计课程内容的模板，希望能够帮到你。

计算机机械设计课程概述

计算机机械设计（Computer-Aided Mechanical Design，CAMD）是一门应用计算机技术和现代机械制造加工技术进行机械设计的课程。该课程通过软件在计算机上进行机械部件和装置的绘制、模拟、优化、分析和制造等的设计，使学生能够掌握机械设计的基本理论和方法，在计算机辅助环境下，了解现代机械制造技术的发展趋势。

计算机机械设计课程要点

1. 机械制图基础：探究机械图的类型和基本格式，学习熟练掌握AutoCAD、SolidWorks等机械绘图软件，掌握基本细节如标尺设定、尺寸偏差等。

2. 机械设计基础：介绍机械设计的基本概念、原理和方法，学习掌握工程设计思想和方法；了解机械零件的种类与功能，掌握机械零件的设计原则。

3. 机械结构设计：学习机械结构设计的基本方法和原则，掌握机械结构组成、面对一定的静载荷和动载荷情况，机械结构的强度与刚度计算，有限元网格模型的分析方法等。

4. 数字化模型分析：学习机械CAD设计的基本概念、技术原理和CAD系统的组成结构；掌握AutoCAD、Pro/E等CAD软件的使用方法，学习基于数值分析的仿真制作。

5. 机械加工基础：掌握数控机床的基本知识和使用方法，学习加工工艺与工具选择等基本技术，为机械零件的制造打下基础。

6. 机械系统设计：学习机械系统的组成和结构，学习掌握机械传动系统的设计方法和计算要点，掌握包括机械传动设计、机械结构设计、机器人等内容的综合设计方法。

7. 课程案例分析：通过对实际工程案例的实操，学习掌握数控机床程序设计、机械零件装配等完整的设计过程，可在借助计算机的情况下，准确制作出符合规格的机械装置。

机械设计基础教学课件

大家不妨来看看小编推送的机械设计基础教学课件，希望给大家带来帮助！

机械设计概论

§0－1 机械的组成

§0－2 本课程的性质和任务

§0－3 机械设计的基本要求和一般程序

§0－4 机械零件的工作能力和计算准则

§0－5 机械设计中常用材料的选择原则

§0－6 许用应力和安全系数

§0－1 机械的组成

顾名思义，本课程研究对象为：机械

机械－人造的用来减轻或替代人类劳动的多件实物的组合体。

任何机械都经历了：简单→复杂的发展过程。

起重机的发展历程：

斜面→杠杆→起重轱辘→滑轮组→手动(电动)葫芦→现代起重机（包括：龙门吊、鹤式吊、汽车吊、卷扬机、叉车、电梯－电脑控制）。

一般而言，机械是机器和机构的.总称。

机械主要分为：机构和机器两类

机构－能够用来传递运动和力或改变运动形式的多件实物的组合体。如：连杆机构、凸轮机构、齿轮机构等。(种类有限)

机器－根据某种具体使用要求而设计的多件实物的组合体。如: 缝纫机、洗衣机、各类机床、运输车辆、农用机器、起重机等。

机器的种类繁多，结构、性能和用途等各不相同，但具有相同的基本特征。

典型机器的分析：

1.内燃机组成：汽缸体1、活塞2、进气阀3、排气阀4、连杆5、曲轴6、凸轮7、顶杆8、齿轮9、10

工作原理：1.活塞下行，进气阀开启，混合气体进入汽缸；2.活塞上行，气阀关闭，混合气体被压缩，在顶部点火燃烧；3.高压燃烧气体推动活塞下行，两气阀关闭；4.活塞上行，排气阀开启，废气体被排出汽缸。

循环运动的结果，使曲轴输出连续的旋转运动

内燃机的工作过程：

内燃机各部分的作用：

活塞的往复运动通过连杆转变为曲轴的连续转动，该组合体称为：曲柄滑块机构

凸轮和顶杆用来启闭进气阀和排气阀；称为：凸轮机构

两个齿轮用来保证进、排气阀与活塞之间形成协调动作，称为：齿轮机构

各部分协调动作的结果：化学能机械能
