九年级物理下册《安全用电》练习题(含答案)
1
第2课时 安全用电
知识点1 熔断器等电路安全器件
1. 家庭电路中为了避免电流过大发生事故，在电路中需要
(填“串联”或“并联”)保险丝或空气开关.保险丝能熔断的原因是电流的 效应.
2. 家庭电路中都用保险丝保护电路.发生保险丝熔断的情况可能是由于( )
A.电路中的电压不稳定造成电路中的电流过小
B.保险丝的质量不好，用久了就很容易烧断
C.大功率的用电器同时使用造成电压过大
D.用电器或电路中的某个部位出现短路
3. 家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A家庭中用电器的总功率过大
B.电灯开关中的两根导线相碰
C.保险丝的规格不合适，熔断电流太小
D.插头中的两根导线相碰
4. 要在家庭电路中添加新的大功率用电器(如空调等)，下列可行的是( )
A.在现有的照明电路中，只需将保险丝换成足够粗的就行了
B.在现有的照明电路中，只需将电能表和保险丝换成更大规格的就行了
C.在现有的照明电路中，需要同时考虑电能表和保险丝的允许电流，还需考虑原电线承受电流的能力
D.什么也不用考虑，再装上一个插座就行了
5. 如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝，移动滑动变阻器的滑片，当电流逐渐增大时， 熔断，而 不熔断，这说明 (填“能”或“不能”)用铜丝替代保险丝某同学把铜丝换成了较粗的保险丝，当移动滑动变阻器的滑片，电流逐渐增大时，粗保险丝 (填“会”或“不会”)熔断，这说明 (填或“不能”)用粗保险丝替代细的保险丝.
6. 如图所示是一种常用的熔断器，也叫空气开关.若空气开关跳下后，复位，又立刻跳下，这不可能是( )
A.电路中有短路现象 B.电路中出现了断路
C.电路中总电流过大 D.空气开关的额定电流过小
7. 小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据.以下几种2
说法中，正确的是(
)
20 A
220 V
额定漏电动作电流 30 mA
额定漏电不动作电流 15 mA
漏电分断时间 小于0. 1 s
A.漏电电流达到30 mA时。保护器会在0. 1 s内切断电路
B.漏电持续时间超过01 s时保护器会自动切断电路
C.当漏电电流达到15 mA时就能起到可靠的保护作用
D.只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用
知识点2 安全用电常识
8. 家庭电路中的触电事故，都是人体直接或间接跟 接触，并与大地或 构成通路造成的为了防止出现漏电时发生触电事故，家用电冰箱等有金属外壳的用电器一定要 .
9. 下列对于人体触电的认识，正确的是( )
A.只要电流通过人体就会发生触电事故
B.只有高压电才会发生触电事故，低压电不会发生触电事故
C.发现有人触电，应迅速用手把他拉开，使他脱离电源
D.高压电不只是接触才触电。就是靠近它也会发生触电事故
10. 电工维修电路有时需要带电操作.如图所示的操作不会发生触电事故的是( )
A.甲站在绝缘凳上同时接触火线和零线
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线
D.丁站在地上同时接触火线和零线
11. 下列图中符合安全用电与保护原则的是( )
12. 盛夏时节，正值用电高峰，广大市民要注意节约用电和用电安全下列做法正确的是( )
A.电器失火时，用水去灭火
B.突然断电时，利用机会检修电器
C.用湿布擦电灯以保证亮度
D.电视机不用时拔下电源插头 3
13. 如图所示，甲鸟和乙鸟落在裸露输电线上，电灯左侧为火线，右侧为零线，则 鸟会触电，这种触电属于 线触电.
14. 安全用电与人民的生命财产息息相关.
(1)据报道，近年来有许多重大火灾都是线路连接处接触不良造成的，教训十分惨痛.当线路连接处接触不良时，该处的电阻将 ，在该处就会产生局部过热，连接处的电阻又将随着温度的升高而 ，从而形成电热的逐步积累，引发火灾.(填“增大”“减小”或“不变”)
(2)大量事实表明，只有 的电压才是安全电压.当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发住危险的可能性变大，这是因为此时人的电阻明显
(填“变大”或“变小”).
15. 将如图所不电热水壶的3条接线按照安全用电的原则对应连接到插头上.
【作业精选】
1. 某教学楼中有7间教室，每间装有“220 V 40 W”的电灯6只，安装总保险装置时，应选用( )
A.5 A的保险丝
B.6 A的保险丝
C.3 A的保险丝
D. 10 A的保险丝
2. 下列做法中不符合安全用电原则的是( )
A.不接触低压带电体，不靠近高压带电体
B.更换灯泡、搬动电器前先断开电源开关
C.用湿布擦洗正在发光的台灯灯泡，保持其清洁
D.长期使用的家用电器达到使用寿命后及时更换
3. 关于安全用电，下列说法错误的是( )
A.家庭电路中空气开关跳闸，一定是电路短路引起的
B.发现家用电器或电线着火时，应先切断电源再救火
C.用测电笔辨别火线与零线时，手要接触笔尾金属体
D.油罐车的尾部装有铁链，是为了将油与油罐摩擦产生的静电导走
4. 家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )
A.这个插座的火线和零线原来就相接触形成了短路
B.插头插入这个插座时，导致火线和零线相接触形成了短路
C.插头与这个插座接触不良形成了断路 4
D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸
5. 如图所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，假设将上、下两条裸露导线分别接在照明电路的火线和零线上，那么一定会触电的是(
)
A.甲 B.乙、丙 C.甲、丙 D.甲、乙、丙
6. 某家庭电路中安装有“220 V 10 A”的空气开关(未画出)，如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是(
)
7. “庆元旦文艺汇演”时，物理组的老师给大家表演了一个“不怕电”的节目.首先王老师将一标有“PZ220一100”的灯泡接到两导线头M、N之间，灯泡正常发光.随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头，如图所示，李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如.对以上现象的解释，你认为正确的是( )
A.王老师有特异功能，确实不怕电
B.王老师的双手戴着绝缘手套
C.在人、灯替换之时，有人将零线断开了
D.在人、灯替换之时，有人将火线断开了
8. 如图所示是安装了漏电保护器的家庭电路.当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用.当家电维修人员在图中C处不慎触电时，漏电保护器 (填“会”或“不会”)切断电路.若人体电阻为10 kΩ，触电时通过人体的电流为 mA.
9. 电工师傅常用一只标有“220 V 40 W”的灯L0(检验灯)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示. 5
(1)如果要检查L1所在支路，则要同时闭合的开关是
;
(2)如果L2所在支路完好无损，则在只闭合S、S2时，L0的发光情况是 (填“比正常发光时亮”“正常发光”或“比正常发光时暗”).
(3)当只闭合S、S3时，L0正常发光，则L3所在支路 .
10. “五一”假期小真去旅游，晚上住在某宾馆，观察到床头柜上有台灯、电视的控制开关(如图甲)，小真用所学知识绘制了图乙所示的控制电路图，其中S1为旋钮开关，单独控制台灯的通断和亮度;S2为单独控制电视插座的开关.请将图乙连接完整，要求符合安全用电原则.
11. 在探究“保险丝熔断与哪些因素有关”的活动中，某班同学猜想:保险丝的熔断可能与保险丝的材料、熔点、粗细、长度、电路中的电流大小、通电时间等因素有关.接着，他们分小组合作进行实验探究实验器材:电池、导线、开关、电流表、滑动变阻器、保险丝等.
(1)某小组选择“保险丝熔断与保险丝粗细的关系”进行实验探究.如图所示为同学们设计的实验电路图.表一为同种材料、不同规格的保险丝的参数，他们应该从表中选择
保险丝，分别接入电路中.AB、CD两处进行实验比较.
规格/代号 a b c d e f
长度l/cm 3 4 3 4 3 4
截面直径d/mm 0.20 0.20 0.29 0.29 0.40 0.40
(2)实验中发现:由于保险丝较细，不易观察到保险丝何时熔断，同时他们也想知道粗细不同的保险丝的熔断电流大约是多少.于是，他们对电路进行了改造，完善了设计实验方案.请你在虚线框中画出改进后的实验电路图并简要写出实验方法. 6
(3)表二为同种材料的保险丝的部分参数.
表二
截面直径d/mm 额定电流I额/A 熔断电流I熔/A
0.35 1.25 2.5
0.36 1.35 2.7
0.40 1.50
3.0
0.46 1.85 3.7
0.52 2.00 4.0
请你分析上述表格中数据特点，归纳出其中的规律(写出两条).
①
;
②
.
12. 现代家庭电器化程度越来越高，如何保证用电安全成为一个突出的问题.下表提供了一组人体电阻数据.
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200kΩ 5 kΩ
手与脚之间的电阻 300 kΩ 8.8 kΩ
手与塑料鞋底之间的电阻 8000 kΩ 10 kΩ
如图所示，用电器R接在电压为220 V的电源上对，消耗电功率是1100 W，电路中还有额定电流为10 A的熔丝(俗称保险丝).则:
(1)只有用电器R接入电路时，通过熔丝的电流为多少?
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(表中的电阻数据适用此人)?分析为什么熔丝不会断.
九年级物理全册19.3安全用电习题2新版新人教版
1 19.3安全用电
【知识点提炼】
1.安全电压：对人体安全的电压应该 V,
2.两种类型的触电
（1）触电事故
①定义：一定强度的电流通过人体所引起的伤害
②危险性：与 、通电 等因素有关。
（2）家庭电路触电的两种形式
① 触电
② 触电
家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成 。
3.触电的急救
如果发生了触电,要立即 电源,必要时对触电者进行人工呼吸,同时尽快通知医务人员抢救。
4.安全用电的原则是：
不 低压带电体；不 高压带电体。
更换灯泡、搬动电器前应 电源开关。
不弄湿用电器,不损坏绝缘层。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
5.注意防雷
（1）雷电是自然界一种剧烈的 现象,对人来说是非常危险的,所以在有雷电现象时,不
2 要站在大树或其它较高的导电物体下,也不能站到高处。
（2）为了防止雷电对人们的危害,发明了 ,让雷电通过金属导体进入大地,从而保证人或建筑物的安全。
【真题演练】
1.（2020荆门,8）在安全教育宣传月活动中,学校举办了一次安全用电知识的抢答赛。以下比赛题目中,应回答“对”的是（
）
A.
发现有人触电时,应立即切断电源
B. 手机充电结束后,充电器可一直插在通电的插座上
C. 家用电路中的保险装置应安装在零线上
D. 雷雨天气可打伞开阔地上行走
2.（2020郴州,8）安全是人民生活和工农业生产的重要保障。如图所示的情景符合安全用电原则的有（ ）
A. B.
C. D.
3.（2020山西,13）如图所示,志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是（ ）
3
A．摘下灯罩→更换灯泡→切断电源→通电测试
初三物理生活用电测试卷有答案【完整版】
初三物理生活用电测试卷有答案
一、选择题（共18道 总分36分）
1、为了确保用电安全，家中都会安装配电盘。配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外，还装有漏电保护器。小明装完新房后，将插排插入客厅墙上的电源插孔中，然后将电视机的电源插头插入插排的电源插孔，但打开电视机后，配电盘中漏电保护器就"跳闸"了。小明拔下电视机电源插头，把漏电保护器的开关复原（重新闭合），然后将能正常使用的台灯插入该插排的电源插孔，闭合台灯开关后，漏电保护器再次"跳闸"。关于发生上述现象的原因，下列猜想正确的是（）
A．墙上的电源插座中的火线和零线间短路了
B．插排中插座处的零线和地线接反了
C．插排中插座处的零线和火线接反了
D．插排中插座处的火线和地线接反了
2、如图所示，为了避免触电事故，下列设备使用及电器安装不符合国家规定的安全要求的是（）
3、在下列现象中，可能引起保险丝熔断的是 ①插座中的两根线头相碰②开关中的两根线头相碰
③电路中增加了大功率用电器④户外输电线绝缘皮损坏
A．①和②B．②和③C．②和④D．①和③
4、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路B．a、d之间某处断路
C．电灯的灯丝断了D．b、c之间某处断路
5、如图是人们在生活用电中的几种做法,其中正确的是( )
6、随着人民生活水平的提高，居民家里用电器的种类和数目在不断增加，给我们生活带来方便的同时也带来安全隐患．下列做法正确的是（ ）
A．开关应接在灯和零线之间
B．用电器的金属外壳不用接地线
C．在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可
D．当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电
7、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是：（ ）
九年级安全用电测试题(含答案)
家庭电路与安全用电单元测试
一、选择题（每题3分，计30分）
1、 关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
C．只有高压线路才会发生触电
D．有人触电时，用干燥的竹竿或木棍将电线拨开
2、下列四幅图中，符合安全用电的是（ ）
A.在电线上晾衣服 B．湿手开灯 C.手摸火线 D．用电器金属外壳接地
3、灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（ ）
A．线路安装完全正确，因为灯泡正常发光
B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路
D．仅由此不能判断线路是否有问题
4、随着生活水平的提高，家用电器日益增多。某户进行电路旧线改造后，将保险丝的规格由5A换成了8A，则该线路允许同时接入用电器的功率比原来增加了（ ）
A、1100W B、1760W C、660W D、2860W
5、如图所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（ ）
6、如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是（ ）
A.火线和零线短路 B.电灯L短路
C. 电线BD段某处断路 D、电线AC段某处断路
7、在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能：（ ）
2022年必考点解析沪粤版九年级物理下册第十八章家庭电路与安全用电章节练习试卷(含答案解析)
九年级物理下册第十八章家庭电路与安全用电章节练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭电路和安全用电，下列说法正确的是（ ）
A．三线插头中的地线断路，该用电器会停止工作
B．当人体发生触电时，空气开关会自动断开电路
C．家中多个手机充电器不可以在同一插线板上同时使用
D．使用试电笔时，手指要按住笔尾的金属帽或笔卡
2、如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则（ ）
A．L1短路 B．bc间断路 C．L2断路 D．ad间断路
3、如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是（ ）
A．摘下灯罩 更换灯泡 切断电源 通电测试
B．切断电源 摘下灯罩 更换灯泡 通电测试
C．更换灯泡 切断电源 摘下灯罩 通电测试
D．摘下灯罩 切断电源 更换灯泡 通电测试
4、下列有关家庭用电知识的说法正确的是（ ）
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽
C．控制电灯的开关应连接在火线和该电灯之间，灯泡螺纹只能接零线
D．小明家正使用着一台110W的电冰箱，当小明将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障一定是台灯断路

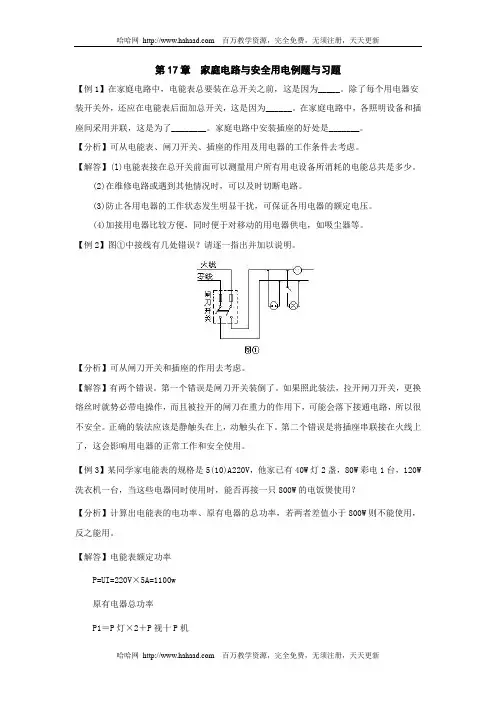

九年级物理家庭电路与安全用电测试题
哈哈网 百万教学资源，完全免费，无须注册，天天更新
哈哈网 百万教学资源，完全免费，无须注册，天天更新 第17章 家庭电路与安全用电例题与习题
【例1】在家庭电路中，电能表总要装在总开关之前，这是因为_____。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。在家庭电路中，各照明设备和插座间采用并联，这是为了________。家庭电路中安装插座的好处是_______。
【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。
【解答】(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。
(2)在维修电路或遇到其他情况时，可以及时切断电路。
(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。
(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。
【例2】图①中接线有几处错误？请逐一指出并加以说明。
【分析】可从闸刀开关和插座的作用去考虑。
【解答】有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。
【例3】某同学家电能表的规格是5(10)A220V，他家已有40W灯2盏，80W彩电1台，120W洗衣机一台，当这些电器同时使用时，能否再接一只800W的电饭煲使用？
【分析】计算出电能表的电功率、原有电器的总功率，若两者差值小于800W则不能使用，反之能用。
【解答】电能表额定功率
P=UI=220V×5A=1100w
原有电器总功率
P1＝P灯×2＋P视十P机 哈哈网 百万教学资源，完全免费，无须注册，天天更新
哈哈网 百万教学资源，完全免费，无须注册，天天更新 =40W×2＋80W＋120W=280W

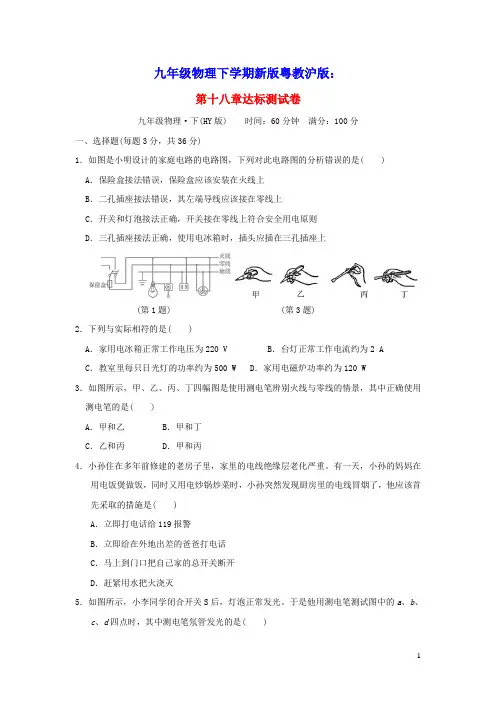

九年级物理下册第十八章家庭电路与安全用电达标测试卷新版粤教沪版(含答案)
1 九年级物理下学期新版粤教沪版：
第十八章达标测试卷
九年级物理·下(HY版) 时间：60分钟 满分：100分
一、选择题(每题3分，共36分)
1．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( )
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
(第1题) (第3题)
2．下列与实际相符的是( )
A．家用电冰箱正常工作电压为220 V B．台灯正常工作电流约为2 A
C．教室里每只日光灯的功率约为500 W D．家用电磁炉功率约为120 W
3．如图所示，甲、乙、丙、丁四幅图是使用测电笔辨别火线与零线的情景，其中正确使用测电笔的是( )
A．甲和乙 B．甲和丁
C．乙和丙 D．甲和丙
4．小孙住在多年前修建的老房子里，家里的电线绝缘层老化严重。有一天，小孙的妈妈在用电饭煲做饭，同时又用电炒锅炒菜时，小孙突然发现厨房里的电线冒烟了，他应该首先采取的措施是( )
A．立即打电话给119报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的总开关断开
D．赶紧用水把火浇灭
5．如图所示，小李同学闭合开关S后，灯泡正常发光。于是他用测电笔测试图中的a、b、c、d四点时，其中测电笔氖管发光的是( )
2 A．a、b、c、d B．c和d C．b和c D．a和b
(第5题) (第6题)
6．小科在学习了家庭电路后设计了一个如图所示的电路。下列相关说法正确的是( )
A．电路中甲、丁串联
基础强化沪粤版九年级物理下册第十八章家庭电路与安全用电专题练习试卷(精选含答案)
九年级物理下册第十八章家庭电路与安全用电专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭安全用电，下列说法正确的是（ ）
A．使用测电笔时若氖管发光，说明接触处与零线是连通的
B．空气开关“跳闸”，可能是电路超负荷运行
C．电能表用来计量家中所用用电器的总功率
D．低于220V的电压对人体都是安全的
2、关于家庭电路和安全用电，下列说法中正确的是（ ）
A．用湿手触摸开关符合安全用电原则
B．我国家庭用电的电压是220V，频率是50Hz
C．空气开关跳闸一定是发生了短路现象
D．洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电
3、关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用测电笔辨别火线或零线时，手必须要接触笔尾金属体
B．客厅里一个开关可以同时控制四只节能灯，这四只节能灯一定是串联的 C．三脚插头的用电器也可以插入两孔插座使用
D．家庭电路中的保险丝熔断，一定是发生了短路
4、下列应用的物理属性描述正确的是（ ）
A．弹簧测力计利用了弹簧的塑性
B．航空器材常采用高强度、低密度的合金或新型合成材料
C．磁体能够吸引铁钉是因为磁体具有吸引各种金属的性质
D．保险丝是用铅锑合金制作的，因为铅锑合金的电阻较小、熔点较低
5、下列关于家庭电路和安全用电的说法正确的是（ ）
A．可以在高压线或变压器周围玩耍
B．输电线进户首先接的是电能表
精品试卷沪粤版九年级物理下册第十八章家庭电路与安全用电专题测评试题(含答案及详细解析)
九年级物理下册第十八章家庭电路与安全用电专题测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图，关于家庭电路，下列说法正确的是( )
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与A开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过2200W
2、下列做法中不符合安全用电原则的是（ ）
A．振兴乡村家庭电路改造中，用空气开关替换原来的金属保险丝
B．电动车在楼道内长时间充电
C．有人触电必须先断开电源后救人 D．使用试电笔时，手触碰试电笔笔尾的金属部分
3、如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
4、下列说法中不正确的是（ ）
A．摩擦起电实际上是电子在物体之间的转移
B．同一导体的电阻与加在它两端的电压和通过它的电流大小无关
C．家庭电路中的空气开关“跳闸”了，一定是发生了短路
D．使用测电笔辨别零线或火线时，手必须接触笔尾金属体
5、如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（ ）
(常考题)人教版初中九年级物理下册第十九章《生活用电》测试题(包含答案解析)(1)
一、选择题
1．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）
A．发现有人触电立即切断电源 B．不用湿手接触用电器
C．雷雨天气尽快在大树底下避雨 D．用电器达到使用寿命后及时更换
2．安全用电无小事。下列做法中，不符合安全用电原则的是（ ）
A．冰箱的金属外壳要接地 B．有人触电时，要先断开电源
C．家用电器达到使用寿命要及时更换 D．用电器着火可直接泼水灭火
3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（ ）
A．进户零线断路 B．进户火线断路 C．AB间断路 D．BC间断路
4．关于家庭电路与安全用电，下列说法正确的是 （ ）
A．输电进户后，首先应接总开关，然后接电能表和保险装置
B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体
C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的
D．增加大功率的用电器时，只需换上足够粗的保险丝即可
5．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。下图中符合安全用电的做法是（ ）
A． 用湿布抹擦电器
B． 使用测电笔
C． 电器失火先切断电源 D． 接线板负载过多
6．如图为试电笔的结构图，下列说法正确的是（ ）
A．试电笔与手接触的部分必须都是绝缘体
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时，手不能接触笔尖
D．试电笔可用来测试物体是带正电还是带负电
7．下列关于电学知识说法错误的是（ ）
A．干电池给电路供电时将化学能转化为电能
B．熔断丝应该选用熔点低，电阻率大的合金材料制成
C．功率越大的用电器，单位时间产生的热量一定越多
D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体
度强化训练沪粤版九年级物理下册第十八章家庭电路与安全用电综合练习试卷(含答案详解)
九年级物理下册第十八章家庭电路与安全用电综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（ ）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
2、下列关于安全用电的说法，错误的是（ ）
A．电能表上标有 10（20）A，则其工作时的电流不应超过 20A
B．电对人体造成的伤害程度与通过人体的电流的大小及持续时间有关 C．洗衣机电源插头上标着 E 的导线跟其金属外壳相连
D．某人使用试电笔的时候，试电笔中电流很大，人体中电流很小
3、下列有关家庭用电知识的说法正确的是（ ）
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽
C．控制电灯的开关应连接在火线和该电灯之间，灯泡螺纹只能接零线
D．小明家正使用着一台110W的电冰箱，当小明将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障一定是台灯断路
4、如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是（ ）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
