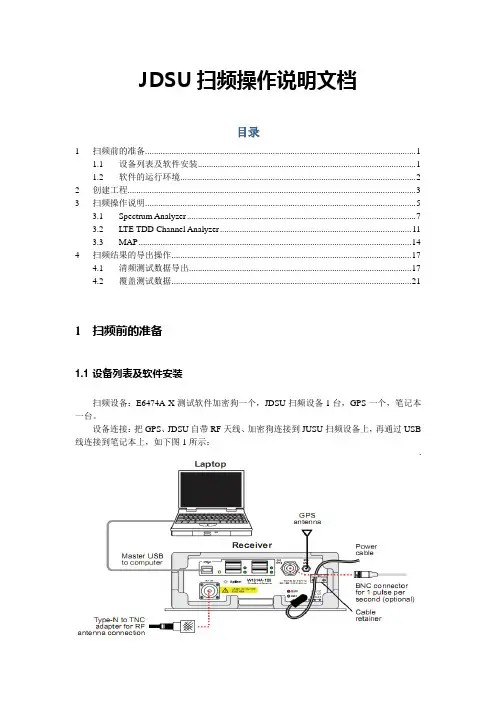

JDSU扫频操作说明文档
JDSU扫频操作说明文档目录1扫频前的准备 (1)1.1设备列表及软件安装 (1)1.2软件的运行环境 (2)2创建工程 (3)3扫频操作说明 (5)3.1Spectrum Analyzer (7)3.2LTE TDD Channel Analyzer (11)3.3MAP (14)4扫频结果的导出操作 (17)4.1清频测试数据导出 (17)4.2覆盖测试数据 (21)1扫频前的准备1.1 设备列表及软件安装扫频设备：E6474A-X测试软件加密狗一个，JDSU扫频设备1台，GPS一个，笔记本一台。
设备连接：把GPS、JDSU自带RF天线、加密狗连接到JUSU扫频设备上，再通过USB 线连接到笔记本上，如下图1所示：安装E6474A-X测试软件说明：双击Setup.exe，然后Next到底就行。
1.2 软件的运行环境1.测试用笔记本要求：内存1G以上，硬盘120G以上，CPU2.0Ghz以上，操作系统为WINDOWS XP SP3/WINDOWS VISTA/WINDOWS72.双击图标，运行软件如下图：点击Collect data now按钮进入主界面。
若不想显示此界面，则钩掉Do not show again,则以后就直接进入主界面。
2创建工程如上图所示，单击Project Manager按钮进入创建工程的界面，单击New Project：给新建的工程取一个名字(中英文字符皆可)，点击OK，其中Data Path为软件测试过程中所录Log自动存放的路径：按照上述步骤工程建立完毕。
备注：上图所示的Name只是路测软件界面上所显示的工程名称名字，保存的文件里面并没有生成相应的目录和文件名。
为了方便管理，建议每次新建一个新测试项目时，同时在Data Path里面建立一个跟新工程名称一样的文件夹，这样的就可以让一次的测试项目的所有log文件保存在同一个工程目录下面，否则过多项目的LOG文件都在一个目录下面，不方便管理。
如下所示的按钮进行自动命名和手动命名的选择：添加设备：选择Hardware右键出现如下图所示选择JDSU型号如下图所示：添加设备后，选择设备点右键，添加测试项，如下图所示：选择Add Measurement，其中有很多测试项可供选择，其中较常用的是Spectrum Analyzer 和LTE TDD Channel Analyzer:3.1 Spectrum Analyzer右键点击扫频仪硬件图标，选择Add Measurement 中的Spectrum Analyzer 测试项：设置Spectrum Analyzer属性：点击Spectrum Analyzer可以设制Spectrum Analyzer属性Properties也可以从菜单栏的View----System panels中调出，如下图所示：Properties具体设置如下：主要设置：Preselector ：预设频率段，该项为下拉选项，根据不同型号接收机会有所差异，根据需要测试频率范围进行选择；Show Channel：是否显示为信道，建议选择NO。
Center frequency：中心频率，即测试时以该频率为中心；Span：频率宽度, 即测试时总的测试频段范围，该值根据实际情况设置；Resolution bandwidth：分辨率带宽，解析度带宽，RBW设置的越窄，越能检测出频率间隔很近的信号，测试越准确，但测试速度会越慢，建议设置为15KHz。
Display Length:采样点数，采样点数越多，越精确，但电脑反应越慢，建议选用256。
打开RX-spectrum view窗口，并设置RX-spectrum view属性：Chart update rate（seconds）：RX-spectrum view刷新时间，以秒为单位，如果设置过大，将会错过某些频谱波形拱起（特别是TDD通信系统的干扰），建议选用0.1。
Auto scale：若选择yes，在测试过程中RX-spectrum view左侧的刻度值将会随频谱波形自动变化；若选择no，左侧刻度将会是固定的,为方便观测波形变化建议选择no;Division：RX-spectrum view左侧的刻度的分段数目。
Reference Level：RX-spectrum view左侧刻度值的最大值，建议值为-40。
Unit/Division：RX-spectrum view左侧刻度的每个分段的长度值，建议值为10。
Note：Division 与Unit/Division存在如下关系：Division 乘以Unit/Division 等于100。
调出地图窗口，添加地理图层, 开始测试，记录数据。
正常无干扰情况下，底噪在-120dBm左右，如果发现底噪偏高，可根据频谱波形生成情况，来确定是否存在外部干扰，因为现网中可能存在不同设备商的LTE网络，在底噪偏高地区，可以借助Channel analyzer测试，进一步定位干扰来自哪种通信系统。
如果频谱波形出现稳定的方形波，则为FDD通信系统的可能性较大；如果频谱波形出现不断变化的方形波，为TDD通信系统的可能性较大，如下图便是TDD系统的波形图：3.2 LTE TDD Channel Analyzer右键点击扫频仪硬件图标，选择Add Measurement 中的LTE TDD Channel Analyzer测试项：LTE Channel User List进行覆盖测试时可以解析出PCI设置LTE Channel Analyzer属性：主要参数设置：Preselector：选择好接收机滤波器，选择所要测试的LTE频段。
Show Channel：根据需求选择，如果显示频率的则设置为No。
Channelization：选择相应的LTE频段，如果Show Channel为YES,此处下拉列表选择，TD-LTE为E-UTRA Band 38、E-UTRA Band 40。
Channel Bandwidth：输入测试带宽，根据现网实际系统带宽设置，如20M。
Synchronous Frame：帧同步选择，建议值NO。
LTE Channel List：该选择必须选择YES。
TopN：输入N的个数（所要显示前N个最强Cell ID），建议值10。
User List with Cell Identity：选择YES。
User List：输入所要测试的载波频点。
如果要测试多个，各频点间用逗号分隔。
Filter Invalid Cell Identities：建议选择YES。
3.3 MAP选择菜单栏中的View菜单，选择Common Views中的Map：单击Open a map file，导入测试区域道路信息（JDSU软件支持tab、gst、mws 格式的图层）：选择要导入的图层信息，这里支持Tab、gst、mws三种类型的文件，单击打开。
在Map窗口中就可以看到导入的地图图层，也可导入基站数据信息。
在测试时，我们可以需要观测相关的测量值的分布情况，如RSRP、SINR等，我们可以通过单击MAP窗口，在Map 的Properties中设置Show Legend为Yes，这样MAP中就添加了Legend窗口，然后在Data Items中找到相关测量值并拖动到MAP中，这样地图上就会显示出该值的测量轨迹图层：Dialog按钮可以对map的图层进行管理，如下：4扫频结果的导出操作4.1 清频测试数据导出测试完成后为方便统计及地理化显示，需要对测试数据进行导出及数据处理，首先是导出测试数据，步骤为菜单栏Tools选择Export Wizard并弹出Select Export Plan窗口：由于测试数据一般都在相应的Project里面，如上图选择是表示在Project里面导出单个文件，点击Browse：在弹出的窗口中，左侧是选择测试的工程，右侧选择相应测试Log，下一步点击OPEN：重新回到Select Export Plan 窗口，并出现被选择的Log文件名，如果是第一次导出数据，Export data based on处选择New export plan，选择下一步：进入Select Columns for Export 窗口，将左侧的Spectrum的所有子项移入右侧区域，下一步：在Define Selected Column Properties窗口中定义以Spectrum为导出初始值，并勾选Expand Data in Separate Columns 导出的形式将以列格式，如果不勾选此项则会以行格式导出，下一步：进入Define Output 窗口定义输出文件的格式，为方便后期数据处理，建议按照如上图设置，下一步：在Select Data to Export窗口可以将之前设置的模版保存以便下次需要时调用，在选择保存文档路径后既可以完成文件的导出。
导出的文件如下图所示：由清频测试数据导出列形式的txt。
Spectrum Analyzer的Properties里有个设置叫Display Length，它的数值代表着测试频段内的采样点个数，这些采样值都包含在以列形式导出的txt 中。
对导出的TXT数据进行处理，然后用MAPINFO进行地理化显示。
假如清频测试扫的频段是以2.545 GHz为中心的100MHz带宽，Display Length设置为256，这代表着测试数据将会记录在这个100M频段内的256 个采样值，且采样值均匀分布。
以对2.575 GHz-2.595GHz频率段进行分析出图为例，由于256个采样点为均匀分布，该频率段的采样点分布为第205-256个采样值，即导出txt中的Spectrum[205]至Spectrum[256]，计算出每行数据中它们的最大值，我们再利用最大值通过MAPINFO出图。
（计算最大值可利用Excel中的求最大值函数MAX）。
4.2 覆盖测试数据导出测试数据同之前清频测试一样首先是导出测试数据，步骤为菜单栏Tools选择Export Wizard并弹出Select Export Plan窗口：只是在选择LTE Channel List与清频的有所区别其余都一样，如下图示：进入Select Columns for Export 窗口，将左侧的Spectrum的所有子项移入右侧区域，下一步：其余与清频导出数据一样。
JDSU 多线路同步测试仪用户指南说明书
test performed. If no failures are detected, the remote(s) will be identified in the PASS area by lighting an LED for each remote found (multiple LEDs with DC passing spliters). If no remote is found, or the cable is shorted, the OPEN or SHORT LEDs will light, respectively. Note: The Coax mapping tester will not test cable runs with AC or DC voltage present. Also it will not test through amplifiers, DC blocking devices or isolation splitters.
Terminator for coax mapping tester - #1 Brown
Terminator for coax mapping tester - #2 Red
Terminator for coax mapping tester - #3 Orange
Terminator for coax mapping tester - #4 Yellow
Open/Short LEDs
Remote I.D. detected LEDs
F Connector
Description
The Coax mapping tester is a small hand held tester designed for CATV and security system installers who test multi-run coax systems terminated with F-connectors or those who wish to map runs to a central bundle. It has the ability to put a tone signal on a coax cable as well as find and identify multiple coax cables connected to a coax splitter. With four unique identifier test terminators, it is ideal for mapping coax installations.
JDSU MTS-4000 操作指南
美国JDSU的MTS-4000OTDR操作指南一、开始打开仪表包装箱，取出4000仪表及其附件，依次检查仪表外壳是否有破损或零件缺失，显示屏是否有划伤、裂痕，打开仪表接口的塑胶保护盖，检查各接口(如图1)是否有破损，重点对光接口进行检查，仔细观察其内部是否清洁或有破裂的情况发生。
仪表配备的锂电池出厂时已经装载入4000仪表之中，随机的附件包括：1G的USB存储器一个、交流电源适配器、软质携带包一个、用户操作手册两本(分别为主机和模块)、携带把手一副、仪表主机和模块的出厂证明。
确认一切OK后即可进行下一步的操作。
图1 MTS-4000接口二、仪表开关机4000仪表有电池供电和交流电源供电两种方式，按下“ON/OFF”(如图2)键后，仪表会发出提示音，表明仪表开始启动，开机指示灯“ON”从闪烁状态变为持续发出绿光，显示屏出现JDSU公司的LOGO后，然后仪表执行自检程序，之后，显示屏出现短暂的黑屏，随后，出现“帮助”显示屏，最后，显示屏出现主页界面或显示平台关闭前所选功能的结果页。
此时，可以准备使用设备了。
在“关于”页，可以显示所有与软件版本、硬件可选件和安装模块相关的信息、初次开机时可以在此界面检查定制的模块是否齐全(绿勾标出为已启用），按下“HOME”键，可以在仪表主页上看到模块功能图标，使用方向键，移动到需要选择的功能图标，功能图标未被选定时为白底显示，按下“ENTER”键选择该功能，图标变为黄底白框，表明该功能已被选定。
使用图标TD可以激活流量检测功能,如果被测光纤线路有光信号时，在进行OTDR测试时会在测试页面给出提示信息。
使用图标Source可以激活ODTR模块上的光源(可选项)，使用图标Powermeter可以激活OTDR模块上的功率计功能(可选项)。
关机时，按下“ON/OFF”键，仪表会发出提示音，同时显示屏上将会显示正在关闭仪表，仪表会保存当前的结果和配置情况。
当下次按下“ON/OFF”键时，仪表将重新调用所保存的结果和配置。
杰尼奥扫描仪产品说明书
Technical & Physical SpecificationsModelSC5i+SC5zSC5z DuetShooting Area/Scan Size DualPage 12.5 ”x 16.5”QuadPage 17.5” x 23.5”QuadPage 17.5” x 23.5”Image Sensor 5MP CMOS 5MP CMOS 5MP CMOS Secondary Camera n/aOptional 720P Duet Cam FocusFixed / Manual Fixed / Manual Fixed / Manual Onboard Microphone Yes, dual mics.Yes, dual mics.Yes, dual mics.Lighting Ultra-Bright LEDs (4 levels)Ultra-Bright LEDs (4 levels)Ultra-Bright LEDs (4 levels)Frame Rate30 fps max30 fps max30 fps maxUSB / Max Resolution USB 2.0 (max 2592 x 1944)USB 2.0 (max 2592 x 1944)USB 2.0 (max 2592 x 1944)Zoom -2x to 16x Digital -2x to +16x Digital * 6x Flex = 96x Total -2x to +16x Digital * 6x Flex = 96x Total Certification FCC, CEFCC, CEFCC, CEDimensions: Folded 3.75” (C12D) x 3.25” (W) x 12.125” (H) 3.75” (D) x 3.25” (W) x 12.125” (H) 3.75” (D) x 4.75” (W) x 12.125” (H)Dimensions: Setup 14” (D) x 3.25” (W) x 12.25” (H)10.5” (D) x 3.25” (W) x 18” (H)10.5” (D) x 4.75” (W) x 18” (H)Weight2.25 pounds2.25 pounds2.5 poundsSoftware BundleXSight HD Viewer for Windows with 2D|3D MultiViewXSight HD Viewer for Windows with 2D|3D MultiViewXSight HD Viewer for Windows with 2D|3D MultiViewVideoGlide Capture for Mac OSXVideoGlide Capture for Mac OSX VideoGlide Capture for Mac OSX Accessories USB Cable, Document Guide Mat USB Cable USB Cable Microscope Adapter N/AOptional Optional Security Kensington SlotKensington SlotKensington SlotOS Supported Microsoft Windows XP, Vista, 7 & Mac OSXMicrosoft Windows XP, Vista, 7 & Mac OSXMicrosoft Windows XP, Vista, 7 & Mac OSXSystem RequirementsUSB2.0 InterfaceUSB2.0 InterfaceUSB2.0 InterfaceIntel Dual Core 1.6 GHz or higher Intel Dual Core 1.6 GHz or higher Intel Dual Core 2.4GHz or Higher 1GB RAM, 500MB Free HD Space1GB RAM, 500MB Free HD Space 2GB RAM, 500MB Free HD Space Warranty 5-Year Cross-Ship Replacement5-Year Cross-Ship Replacement5-Year Cross-Ship ReplacementCopyright 2012, Recordex USA, Inc. All rights reserved.Simplicity Cam 5TMNOTE: The XSight HD application and XSight HD Features such as ANNOZOOM, Picture-in-Picture, and 2D|3D MultiView require Microsoft Windows.Extra Big Shooting AreaInteractive Classroom AppView, record and annotate with Xsight HD.Awesome features:Picture-in-Picturerecording , PDF SnapSet lesson plans,ANNOZOOM zoomable annotation over live images, and 2D|3D MultiView.Best In Class WarrantyYou are protected by our five-year cross-ship replacement warranty.View, capture and record in 2D or 3D.2D|3D MultiViewCrystal Clear Images Our 5MP cameras produce sharp, crispimages for the entire room to view with ease.Flip-Up Camera ModeThe SC5z and SC5z Duet feature a flip-up camera head for recording the presenter or class. Great for capturing student presentations or creating content for a flipped classroom model.SC5i+ features DualPage view and the SC5z features QuadPage view to give you more shooting area than any other camera on the market.Super High Definition2x more pixels than 1080 HD.SC5z DuetSC5zSC5i+12.5”16.5”17”23.5”Copyright 2012, Recordex USA, Inc. All rights reserved. Competitor brands listed are the registered trademarks of those respective brands.Simplicity Cam 5o AVer o Elmo o Epson o HoverCam o Lumens o Samsung o Qomo o SC5i+SC5zMake the Comparison.We’re sure you’ll agree our cameras are simply themost innovative and affordable cameras on the market. Bar None.TM。
扫频仪操作及分析指导书v1.0
扫频仪使用操作指导书作者：刘权武版本：ver 1.02007年5月8日文档版本记录表1扫频仪扫频目的 (1)2扫频所需要的设备 (1)3扫频前期准备工作 (1)4 基本操作(解释如何进行YBT250测试仪的操作过程) (1)4.1 识别前面板控制和指示 (1)4.2 YBT250输入 (2)4.3 启动设备 (3)4.4 开启YBT250软件 (4)4.5 设置完成后，再连接馈线和八木天线，可以进行扫频。
(6)4.6 扫频步骤如下 (6)4.7保存图形 (7)4.8 显示保存图形 (7)5 扫频案例分析 (7)5.1案例一CDMA下行信号对GSM上行信号的干扰 (7)5.2案例二统办楼1直放站干扰 (8)5.3案例三南京玻璃长2干扰器干扰 (10)图1NetTek启动界面 (3)图2 YBT250操作界面 (4)图4 K1205配置界面 (5)图5频段配置界面 (5)图6上下行频段、上下限底噪电平、频点处示意图 (6)图7在周围高处进行扫频示意图 (6)图8中国移动和CDMA基站示意图 (8)图9频谱示意图 (8)图10干扰示意图 (9)图11直放站示意图 (9)图12干扰示意图 (10)图13干扰器示意图 (10)1 扫频仪扫频目的●查找上行干扰源的具体位置。
●解除上行干扰源的干扰。
2 扫频所需要的设备2.1 频谱分析仪。
2.2 八木天线。
2.3 馈线。
3 扫频前期准备工作3.1 检查频谱分析仪是否正常运行。
3.2 检查八木天线和馈线是否完好3.3 检查扫频仪是否有足够的电。
4 基本操作(解释如何进行YBT250测试仪的操作过程) 4.1 识别前面板控制和指示由上图所示,其控制部分有:1.电源/悬置开关,按下为开启,反之为关闭2.重置开关:若锁定发生,按此键则硬件重新设置,因为启动会出现丢失,程序和数据将装入到易失存储器中。
3.状态指示:绿色指示电源打开,淡黄色指示显示关闭。
4.电池指示:绿色指示仪器连接到外接电源和安装的充电电池。

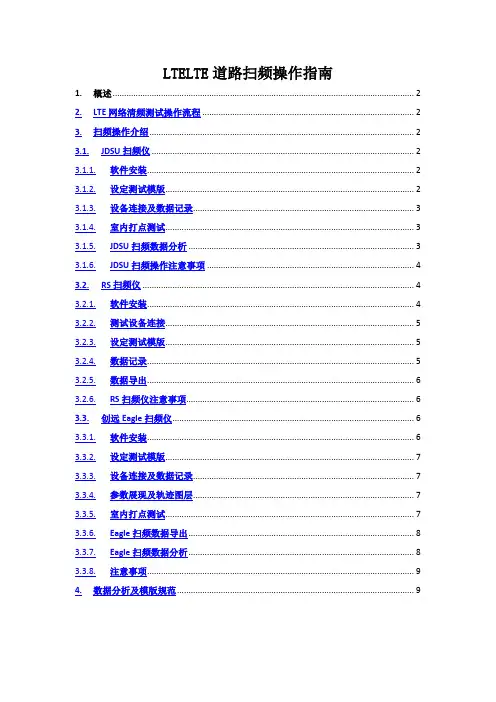

LTE扫频操作指南
