【CN209028644U】一种内置式居民身份证指纹阅读机具【专利】
【CN209460887U】一种政务自助办理终端一体机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920295557.0(22)申请日 2019.03.08(73)专利权人 北京汉域华科科技有限公司地址 102488 北京市房山区迎凤街迎风二里二巷1号(72)发明人 刘鉴德 (74)专利代理机构 天津睿禾唯晟专利代理事务所(普通合伙) 12235代理人 李春荣(51)Int.Cl.G07G 1/00(2006.01)G07G 1/12(2006.01)G07F 7/08(2006.01)(54)实用新型名称一种政务自助办理终端一体机(57)摘要本实用新型涉及一种政务自助办理终端一体机，包括机箱，所述机箱的上部设有向内凹陷的安装区，所述安装区的上部设有操作区，所述操作区内设有触摸显示屏，所述触摸显示屏的侧面设有通话单元，所述安装区内设有信息输入单元、支付单元和打印单元，所述机箱内设有控制系统，所述机箱的外壁上设有无线通讯单元，所述触摸显示屏、通话单元、信息输入单元、支付单元、打印单元和无线通讯单元均与控制系统连接，本实用新型将政务系统的查询、办理功能集一身，人们可以自助办理相关的业务，省去排队的时间，省去人工办理的繁琐程序，较快办事效率，节省时间。
权利要求书1页 说明书3页 附图2页CN 209460887 U 2019.10.01C N 209460887U权 利 要 求 书1/1页CN 209460887 U1.一种政务自助办理终端一体机，其特征在于：包括机箱，所述机箱的上部设有向内凹陷的安装区，所述安装区的上部设有操作区，所述操作区内设有触摸显示屏，所述触摸显示屏的侧面设有通话单元，所述安装区内设有信息输入单元、支付单元和打印单元，所述机箱内设有控制系统，所述机箱的外壁上设有无线通讯单元，所述触摸显示屏、通话单元、信息输入单元、支付单元、打印单元和无线通讯单元均与控制系统连接。

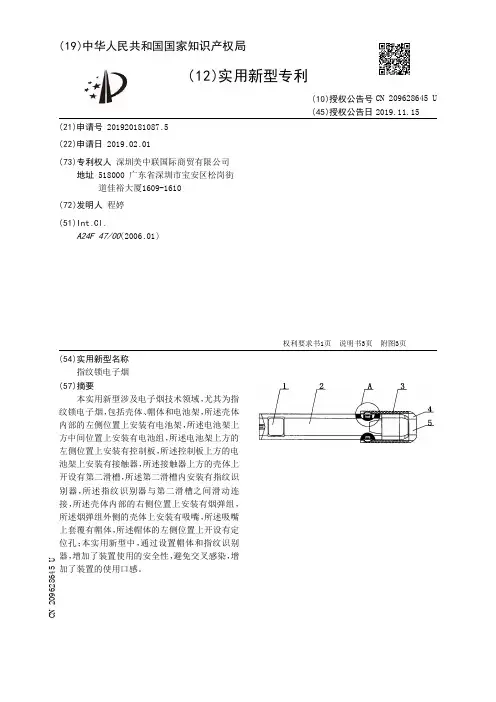

【CN209628645U】指纹锁电子烟【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920181087.5(22)申请日 2019.02.01(73)专利权人 深圳美中联国际商贸有限公司地址 518000 广东省深圳市宝安区松岗街道佳裕大厦1609-1610(72)发明人 程婷 (51)Int.Cl.A24F 47/00(2006.01)(54)实用新型名称指纹锁电子烟(57)摘要本实用新型涉及电子烟技术领域，尤其为指纹锁电子烟，包括壳体、帽体和电池架，所述壳体内部的左侧位置上安装有电池架，所述电池架上方中间位置上安装有电池组，所述电池架上方的左侧位置上安装有控制板，所述控制板上方的电池架上安装有接触器，所述接触器上方的壳体上开设有第二滑槽，所述第二滑槽内安装有指纹识别器，所述指纹识别器与第二滑槽之间滑动连接，所述壳体内部的右侧位置上安装有烟弹组，所述烟弹组外侧的壳体上安装有吸嘴，所述吸嘴上套覆有帽体，所述帽体的左侧位置上开设有定位孔；本实用新型中，通过设置帽体和指纹识别器，增加了装置使用的安全性，避免交叉感染，增加了装置的使用口感。
权利要求书1页 说明书3页 附图3页CN 209628645 U 2019.11.15C N 209628645U权 利 要 求 书1/1页CN 209628645 U1.指纹锁电子烟，包括壳体(2)、帽体(4)和电池架(21)，其特征在于：所述壳体(2)内部的左侧位置上安装有电池架(21)，所述电池架(21)上方中间位置上安装有电池组(12)，所述电池架(21)上方的左侧位置上安装有控制板(20)，所述控制板(20)上方的电池架(21)上安装有接触器(16)，所述接触器(16)上方的壳体(2)上开设有第二滑槽(c)，所述第二滑槽(c)内安装有指纹识别器(1)，所述指纹识别器(1)与第二滑槽(c)之间滑动连接，所述指纹识别器(1)与控制板(20)之间电性连接，所述壳体(2)内部的右侧位置上安装有烟弹组(10)，所述烟弹组(10)外侧的壳体(2)上安装有吸嘴(11)，所述吸嘴(11)上套覆有帽体(4)，所述帽体(4)的左侧位置上开设有定位孔(a)，所述定位孔(a)的开设位置与壳体(2)上定位销(6)的设置位置相对应，所述定位销(6)安装在壳体(2)的第一滑槽(b)内，所述定位销(6)与第一滑槽(b)之间滑动连接，所述定位销(6)靠近壳体(2)一侧安装有铁板(7)，所述铁板(7)远离定位销(6)一侧的壳体(2)内安装有电磁铁(9)，所述定位销(6)与第一滑槽(b)之间设置有第一弹簧(8)。

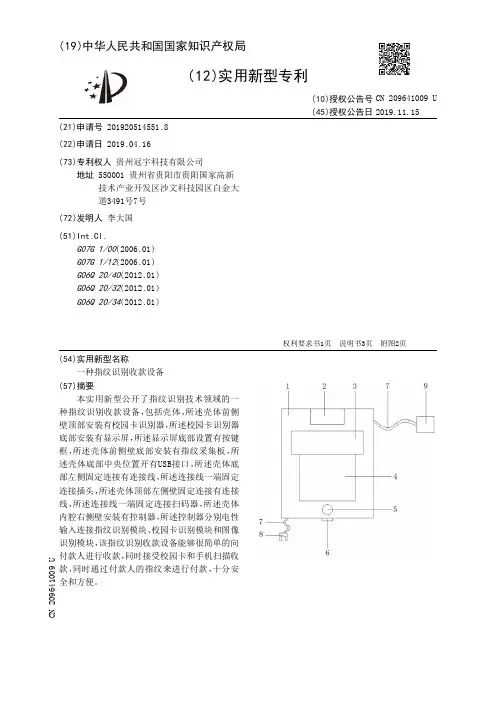

【CN209641009U】一种指纹识别收款设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514551.8(22)申请日 2019.04.16(73)专利权人 贵州冠宇科技有限公司地址 550001 贵州省贵阳市贵阳国家高新技术产业开发区沙文科技园区白金大道3491号7号(72)发明人 李大国 (51)Int.Cl.G07G 1/00(2006.01)G07G 1/12(2006.01)G06Q 20/40(2012.01)G06Q 20/32(2012.01)G06Q 20/34(2012.01)(54)实用新型名称一种指纹识别收款设备(57)摘要本实用新型公开了指纹识别技术领域的一种指纹识别收款设备，包括壳体，所述壳体前侧壁顶部安装有校园卡识别器，所述校园卡识别器底部安装有显示屏，所述显示屏底部设置有按键框，所述壳体前侧壁底部安装有指纹采集板，所述壳体底部中央位置开有USB接口，所述壳体底部左侧固定连接有连接线，所述连接线一端固定连接插头，所述壳体顶部左侧壁固定连接有连接线，所述连接线一端固定连接扫码器，所述壳体内腔右侧壁安装有控制器，所述控制器分别电性输入连接指纹识别模块、校园卡识别模块和图像识别模块，该指纹识别收款设备能够很简单的向付款人进行收款，同时接受校园卡和手机扫描收款，同时通过付款人的指纹来进行付款，十分安全和方便。
权利要求书1页 说明书3页 附图2页CN 209641009 U 2019.11.15C N 209641009U权 利 要 求 书1/1页CN 209641009 U1.一种指纹识别收款设备，其特征在于：包括壳体（1），所述壳体（1）前侧壁顶部安装有校园卡识别器（2），所述校园卡识别器（2）底部安装有显示屏（3），所述显示屏（3）底部设置有按键框（4），所述壳体（1）前侧壁底部安装有指纹采集板（5），所述壳体（1）底部中央位置开有USB接口（6），所述壳体（1）底部左侧固定连接有连接线（7），所述连接线（7）一端固定连接插头（8），所述壳体（1）顶部左侧壁固定连接有连接线（7），所述连接线（7）一端固定连接扫码器（9），所述壳体（1）内腔右侧壁安装有控制器（10），所述控制器（10）分别电性输入连接指纹识别模块（12）、校园卡识别模块（13）和图像识别模块（15），所述指纹识别模块（12）电性输入连接指纹采集模块（11），所述图像识别模块（15）电性输入连接图像采集模块（14），所述控制器（10）分别电性输出连接网络模块（16）、校园卡信息储存模块（18）和指纹储存模块（19），所述网络模块（16）电性输出连接远程控制端（17）。
【CN209821956U】一种智能药柜【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920567828.3(22)申请日 2019.04.24(73)专利权人 广州巨米智能设备有限公司地址 510445 广东省广州市白云区北太路1633号广州民营科技园科园路35号(72)发明人 朱林海 张宇科 黎国俊 赖进友 (74)专利代理机构 广州致信伟盛知识产权代理有限公司 44253代理人 伍嘉陵 龙日权(51)Int.Cl.G07F 17/00(2006.01)G16H 20/13(2018.01)G16H 80/00(2018.01)(54)实用新型名称一种智能药柜(57)摘要一种智能药柜，智能药柜上设置货道、送药装置、出货口、显示屏和凭条打印机，能够以自动售卖机的方式进行药品售卖，并通过移动方式进行费用支付；同时，智能药柜上装有扫描器，购买者可以将处方放置扫描器下进行扫描，智能药柜的控制系统再根据扫描的处方结果提供药品；除此之外，智能药柜上还可以装有显示器的问诊柜，以供患者通过网络与医生进行网络自诊。
该智能药柜可以提高了药品售卖的方便性，并极大地节约了患者就诊和取药的时间，有利于缓解医疗资源紧缺的问题。
权利要求书1页 说明书2页 附图3页CN 209821956 U 2019.12.20C N 209821956U权 利 要 求 书1/1页CN 209821956 U1.一种智能药柜，其特征在于：包括内部设置有容置空间的柜体（1），柜体内安装有若干个放置并输送药品的货道（2），柜体上设置有出货口（3）、扫描口（4）、凭条口（5）和显示屏（6），柜体内装有将药品从货道送至出货口的送药装置（7），柜体内于扫描口和凭条口处分别装有扫描处方识别码的扫描器和出具收费明细的凭条打印机，柜体内还装有进行网络通讯的通讯模块；扫描器将扫描结果发送至控制系统，控制系统根据扫描结果或选药结果计算药品价格并通过显示屏展示收费二维码，待控制系统经通讯模块确认费用支付完毕后，控制系统一方面控制送药装置将货道上的药品送至出货口，另一方面控制凭条打印机打印凭条并经凭条口输出。
【CN209460787U】一种人工智能识别设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920533904.9(22)申请日 2019.04.17(73)专利权人 上海智臻智能网络科技股份有限公司地址 201803 上海市嘉定区金沙江西路1555弄398号7层(72)发明人 李陟 (74)专利代理机构 北京布瑞知识产权代理有限公司 11505代理人 孟潭(51)Int.Cl.G06K 9/00(2006.01)G06K 9/62(2006.01)G10L 15/26(2006.01)G10L 25/51(2013.01)(54)实用新型名称一种人工智能识别设备(57)摘要本实用新型提供了一种人工智能识别设备，包括：第一智能识别引擎，用于识别待识别信息以获取第一识别结果；第二智能识别引擎，用于识别所述待识别信息以获取第二识别结果；第一判断控制器，其输入端与所述第一智能识别引擎的输出端以及所述第二智能识别引擎的输出端电连接，用于判断所述第一识别结果与所述第二识别结果是否相同；以及第一输出器件，其输入端与所述第一判断控制器的输出端电连接，用于当所述第一识别结果与所述第二识别结果不相同时，输出所述待识别信息以进行第三方校验；其中，所述第一智能识别引擎与所述第二智能识别引擎不相同。
解决了对于正确的识别结果也都要进行校验，会浪费大量的检验资源的问题。
权利要求书2页 说明书7页 附图4页CN 209460787 U 2019.10.01C N 209460787U权 利 要 求 书1/2页CN 209460787 U1.一种人工智能识别设备，其特征在于，包括：第一智能识别引擎，用于识别待识别信息以获取第一识别结果；第二智能识别引擎，用于识别所述待识别信息以获取第二识别结果；第一判断控制器，其输入端与所述第一智能识别引擎的输出端以及所述第二智能识别引擎的输出端电连接，用于判断所述第一识别结果与所述第二识别结果是否相同；以及第一输出器件，其输入端与所述第一判断控制器的输出端电连接，用于当所述第一识别结果与所述第二识别结果不相同时，输出所述待识别信息以进行第三方校验；其中，所述第一智能识别引擎与所述第二智能识别引擎不相同。
【CN209768012U】一种便携式号码翻译机箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208781.1(22)申请日 2019.02.19(73)专利权人 深圳融腾科技有限公司地址 518000 广东省深圳市南山区粤海街道高新南九道9号威新软件科技园8号楼902室(72)发明人 肖隆明 (74)专利代理机构 深圳市添源知识产权代理事务所(普通合伙) 44451代理人 罗志伟(51)Int.Cl.H05K 5/02(2006.01)H05K 7/20(2006.01)H04M 3/42(2006.01)(54)实用新型名称一种便携式号码翻译机箱(57)摘要一种便携式号码翻译机箱，包括铝合金机箱，铝合金机箱的内部悬空设有托盘，托盘的边缘与铝合金机箱的侧壁之间形成U字型的第一风道和一字型的第二风道，第一风道、第二风道共设有3个风扇；铝合金机箱与3个风扇相对应处设有风口；射频模块、功放模块均设在第一风道内，射频模块、功放模块的底部均通过多条平铺VC管与底座接触、顶部均设有导热散热片；7端口天线模块设在铝合金机箱中部并且各端口开设在托盘上，多点阵列天线模块平铺贴合在第二侧壁上。
本实用新型具有可以移动抓号上号和带移动电源功能，且具有体积小、可双肩包携带运行、使用方便、维护方便、上号多、抓号速率快、散热效果好的特点。
权利要求书1页 说明书3页 附图3页CN 209768012 U 2019.12.10C N 209768012U权 利 要 求 书1/1页CN 209768012 U1.一种便携式号码翻译机箱，其特征在于，包括铝合金机箱、分别设在铝合金机箱内的电源模块、主控模块、射频模块、功放模块、7端口天线模块和多点阵列天线模块，其中，主控模块分别与电源模块、射频模块、功放模块、7端口天线模块、多点阵列天线模块连接，电源模块用于供电，射频模块用于产生信号源，功放模块用于放大信号，7端口天线模块、多点阵列天线模块用于辐射和接收无线信号；铝合金机箱包括箱盖、底座、相对的第一侧壁与第二侧壁、相对的第三侧壁与第四侧壁，铝合金机箱的内部悬空设有托盘，托盘的边缘与第一侧壁、第三侧壁、第四侧壁之间形成U字型的第一风道，第一风道的两端分别设有2个风扇；托盘的边缘与第二侧壁之间形成一字型的第二风道，第二风道的一侧设有1个风扇；铝合金机箱与3个风扇相对应处设有风口；射频模块、功放模块均设在第一风道内，射频模块、功放模块的底部均通过多条平铺VC 管与底座接触、顶部均设有导热散热片；7端口天线模块设在铝合金机箱中部并且各端口开设在托盘上，多点阵列天线模块平铺贴合在第二侧壁上；电源模块包括多个可更换的移动电源。
【CN209216169U】一种智能学生宿舍查寝系统【专利】
(51)Int .Cl . G07C 1/20(2006 .01) G07C 1/12(2006 .01) H04L 29/08(2006 .01)
(10)授权公告号 CN 209216169 U (45)授权公告日 2019.08.06
( 54 )实用新型名称 一种智能学生宿舍查寝系统
所述的宿舍监控系统包括每个宿舍内设置的指纹识别设备(1) ，汇集转发系统包括网 关(3)和与之连接的以太网(4) ，上位机监控系统包括服务器(5)和与之连接的电脑(6) ，指 纹识别设备(1)的信号输出通过网关(3)、以太网(4)和服务器(5)的输入连接，服务器(5)的 输出和电脑(6)连接。
2 .根据权利要求1所述的一种智能学生宿舍查寝系统，其特征在于：学生依次在宿舍通 过指纹识别设备 (1) 进行打卡签到 ，每个宿舍的 签到信息通过有线传输的 方式上传到各个 宿舍对应的网关(3)上，网关(3)再通过以太网(4)上传到服务器(5)上，服务器(5)负责收齐 所有宿舍的网关(3)中的信息，最后在管理人员办公室的电脑(6)中进行显示。
附图说明 [0009] 图1是本实用新型的结构示意图。
具体实施方式 [0010] 下面结合附图对本实用新型作详细描述。 [0011] 参照图1，一种智能学生宿舍查寝系统，包括宿舍监控系统、汇集转发系统和上位 机监控系统 ，宿舍监控系统的 输出 和汇集转发 系统的 输入连接 ，汇集转发 系统的 输出 和上 位机监控系统的输入连接。 [0012] 所述的宿舍监控系统包括每个宿舍内设置的指纹识别设备1，汇集转发系统包括 网关3 和与之连接的以 太网4 ，上位机监控系统包括服务器5 和与之连接的电 脑6 ，指纹识别 设备1的信号输出通过网关3、以太网4和服务器5的输入连接，服务器5的输出和电脑6连接。
【CN209281429U】光学指纹模组及电子设备【专利】
权利要求书1页 说明书3页 附图1页
CN 209281429 U
CN 209281429 U
权 利 要 求 书
1/1 页
1 .一种光学指纹模组，其特征在于，包括电路板、镜片、支架和光学指纹传感器，所述光 学指纹传感器和所述支架均固定在所述电路板上，所述光学指纹传感器位于所述支架围绕 的区域中 ，所述镜片固定在所述支架上、且与所述光学指纹传感器相对设置 ，所述镜片与所 述光学指纹传感器接触。
附图说明 [0011] 此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部 分 ，本实 用新型的 示意性实施例及其说明 用于解释本实 用新型 ，并不构成对本实 用新型的
3
CN 209281429 U
说 明 书
2/3 页
不当限定。在附图中： [0012] 图1为本实用新型实施例公开的一种光学指纹模组的结构示意图； [0013] 图2为本实用新型实施例公开的另一种光学指纹模组的结构示意图。 [0014] 附图标记说明： [0015] 100-电路板、200-镜片、210-胶连接部、300-支架、310-胶连接部、400-光学指纹传 感器、500-支架、510-胶水、600-镜片、700-显示屏、710-胶层。
实用新型内容 [0005] 本实用新型公开一种光学指纹模组，以解决目前的光学指纹模组在组装过程中较 难控制镜片与光学指纹传感器之间距离的问题。 [0006] 为了解决上述问题，本实用新型采用下述技术方案： [0007] 一种光学指纹模组，包括电路板、镜片、支架和光学指纹传感器，所述光学指纹传 感器 和所述支架均固 定在所述电 路板上 ，所述光学 指纹 传感器位于所述支架围绕的区 域 中 ，所述镜片固定在所述支架上、且与所述光学指纹传感器相对设置 ，所述镜片与所述光学 指纹传感器接触。 [0008] 一种电子设备，包括上文所述的光学指纹模组。 [0009] 本实用新型采用的技术方案能够达到以下有益效果： [0010] 本实用新型公开的光学指纹模组中，镜片固定在支架上，镜片与安装在电路板上 的 光学指纹 传感器接触 ，进而能 够确保镜片与光学指纹 传感器之间的 距离为零 ，光学指纹 传感器与镜片之间的距离确定，因此能避免在组装过程中光学指纹传感器与镜片之间的距 离较难把控的问题。
